伺服电机的调试步骤伺服电机是一种能够根据反馈信号控制位置和速度的电动机。
调试伺服电机主要涉及到参数设置、回路调节以及系统性能测试等方面。
下面是关于伺服电机调试步骤的详细说明。
步骤一：安装布置1.确保伺服电机正确安装到目标设备上，并连接好电源和控制器。
2.检查电机和控制器的接口是否正确连接，并确认连接线松紧适宜。
步骤二：设置控制器参数1.根据伺服电机的技术参数和要求，进行控制器参数的设置，如编码器分辨率、调度频率等。
2.设置控制器的电流限制以及过压、过流等保护参数，以确保电机的安全运行。
步骤三：调节电流环1.首先，先将速度环和位置环的比例增益设置为0，即断开速度反馈和位置反馈，只进行电流环的调节。
2.根据电机的静态工作电流和最大运行电流，逐步增加电流环的比例增益，观察电机运行是否正常，避免产生振荡或过流等异常现象。
3.测量和检查电机的静态电流和冷启动电流，调整电流环的积分增益，尽量减小静态偏差，并提高电机的动态响应性能。
步骤四：调节速度环1.首先，将位置环的比例增益设置为0，仅保持电流环的闭环控制，在此基础上进行速度环的调节。
2.将速度环的比例增益设置为一个较小的初始值，然后逐步增大，以避免过冲和超调。
观察电机的速度响应是否稳定且迅速。
3.根据速度环的实测速度和设定速度，调整速度环的积分增益，以改善电机的速度跟踪和稳定性能。
步骤五：调节位置环1.将位置环的比例增益设置为一个适当的初始值，然后逐步增大。
观察电机的位置跟踪和稳定性能。
2.根据位置环的实测位置和设定位置，调整位置环的积分增益，以改善电机的位置跟踪和稳定性能。
3.根据电机的运行要求，调整位置环的微分增益，以提高系统的稳定性和动态性能。
步骤六：系统性能测试1.进行伺服电机的系统性能测试，如频率响应测试、阶跃响应测试、脉冲响应测试等。
2.根据测试结果，调整和优化伺服电机的各个环节参数，以提高系统的控制精度和动态性能。
步骤七：系统稳定性验证1.在不同工作负荷和工作条件下，对伺服电机进行稳定性验证，观察和记录其动态响应和稳定性能。
伺服调试步骤和注意点用途：介绍FANUC系统伺服调试的方法及步骤文件使用的限制以及注意事项等文件版本更新的纪录修订日期版本号文件名称修订内容修订人2009年11月 1.0 伺服调试步骤和注意点首次发布徐少华目录1、伺服调试概述 (2)1.1伺服优化的对象 (2)1.2伺服优化的方法 (2)2、手动一键设定one shot (3)2.1、one shot功能介绍 (3)2.2、参数设定支持画面的调用 (3)2.3手动加入滤波器的方法 (5)2.4伺服增益的自动调整 (5)2.5典型加工形状的测试 (7)3、伺服软件自动调整导航器 (8)3.1自动调整导航器介绍 (8)3.2导航器调整具体步骤： (9)4、servo guide手动调整 (14)4.1伺服三个环(电流环、速度环、位置环)调整 (14)4.1.1、电流环的调整：设定HRV控制模式 (14)4.1.2、速度环的调整：合理提高速度环增益(100%~600%) (16)4.1.3、位置环的调整：一步到位设定位置环增益为4000~8000 (27)4.2加减速时间常数的调整 (28)4.2.1加减速时间常数的分类 (28)4.2.2一般控制(不使用高速高精度功能)加减速时间常数的调整 (30)4.2.3高速高精度模式下时间常数的确认 (34)5、典型加工形状调整、检测 (38)5.1圆的调整 (38)5.1.1圆度的调整 (38)5.1.2圆大小调整 (39)5.1.3圆象限的调整 (39)5.2方的调整 (50)5.3、1/4圆弧的调整 (52)1、伺服调试概述1.1伺服优化的对象先来看一下FANUC系统的伺服控制原理框图，从上图，我们可以看出：系统从里至外分为“电流控制(电流环)”、“速度控制(速度环)”、“位置控制(位置环)”。
那么伺服调试的第一重要方面就是三个环在高响应、高刚性下的“和谐”工作，即为：合理提高伺服的增益，又必须保证伺服系统不出现振荡。
调试伺服电机的六大步骤及注意事项伺服电机（servo motor ）是指在伺服系统中控制机械元件运转的发动机，是一种补助马达间接变速装置。
伺服电机可使控制速度，位置精度非常准确，可以将电压信号转化为转矩和转速以驱动控制对象。
伺服电机转子转速受输入信号控制，并能快速反应，在自动控制系统中，用作执行元件，且具有机电时间常数小、线性度高、始动电压等特性，可把所收到的电信号转换成电动机轴上的角位移或角速度输出。
今天与大家分享的就是伺服电机的调试方法和注意事项。
伺服电机的调试方法伺服电机的注意事项1、伺服电机油和水的保护A：伺服电机可以用在会受水或油滴侵袭的场所，但是它不是全防水或防油的。
因此，伺服电机不应当放置或使用在水中或油侵的环境中。
B：如果伺服电机连接到一个减速齿轮，使用伺服电机时应当加油封，以防止减速齿轮的油进入伺服电机。
C：伺服电机的电缆不要浸没在油或水中。
2、伺服电机电缆→减轻应力A：确保电缆不因外部弯曲力或自身重量而受到力矩或垂直负荷，尤其是在电缆出口处或连接处。
B：在伺服电机移动的情况下，应把电缆（就是随电机配置的那根）牢固地固定到一个静止的部分（相对电机），并且应当用一个装在电缆支座里的附加电缆来延长它，这样弯曲应力可以减到最小。
C：电缆的弯头半径做到尽可能大。
3、伺服电机允许的轴端负载A：确保在安装和运转时加到伺服电机轴上的径向和轴向负载控制在每种型号的规定值以内。
B：在安装一个刚性联轴器时要格外小心，特别是过度的弯曲负载可能导致轴端和轴承的损坏或磨损。
C：最好用柔性联轴器，以便使径向负载低于允许值，此物是专为高机械强度的伺服电机设计的。
D：关于允许轴负载，请参阅“允许的轴负荷表”（使用说明书）。
4、伺服电机安装注意A：在安装/拆卸耦合部件到伺服电机轴端时，不要用锤子直接敲打轴端。
（锤子直接敲打轴端，伺服电机轴另一端的编码器要被敲坏）B：竭力使轴端对齐到最佳状态（对不好可能导致振动或轴承损坏）。
ＦＡＮＵＣ伺服系统一般调整BEIJING-FANUC ＦＡＮＵＣ伺服系统一般调整BEIJING-FANUC停止中的振动抑制BEIJING-FANUC 停止中的振动抑制BEIJING-FANUC停止中的振动抑制停止中的振动抑制停止中的振动抑制停止中的振动抑制积压进给(爬行)的抑制BEIJING-FANUC 积压进给(爬行)的抑制BEIJING-FANUCSERVO GUIDE 测量图形过冲的抑制BEIJING-FANUC 过冲的抑制BEIJING-FANUC高速高精度伺服调整BEIJING-FANUC 高速高精度伺服调整BEIJING-FANUC高速高精度调整概述BEIJING-FANUC 高速高精度调整概述BEIJING-FANUC高速高精度调整概述BEIJING-FANUC 高速高精度调整概述BEIJING-FANUCＨＲＶ控制设定BEIJING-FANUC ＨＲＶ控制设定BEIJING-FANUC滤波器调整BEIJING-FANUC 滤波器调整BEIJING-FANUC速度增益调整BEIJING-FANUC 速度增益调整BEIJING-FANUC位置增益调整BEIJING-FANUC 位置增益调整BEIJING-FANUC前馈调整BEIJING-FANUC 前馈调整BEIJING-FANUC前馈0%前馈100%前馈调整BEIJING-FANUC 前馈调整BEIJING-FANUC前馈调整BEIJING-FANUC 前馈调整BEIJING-FANUCY轴需加VFFY500大了前馈调整BEIJING-FANUC 前馈调整BEIJING-FANUCY:好结果圆弧半径减速BEIJING-FANUC 圆弧半径减速BEIJING-FANUC10μm/div 拐角钳制速度F2000/R5拐角减速BEIJING-FANUC 拐角减速BEIJING-FANUCA B C速度差减速功能速度差减速功能BEIJING-FANUC速度差减速功能小结小结小结小结小结•双位置反馈功能（选择功能）•只要半闭环不出现震动，全闭环就可以消除震动。

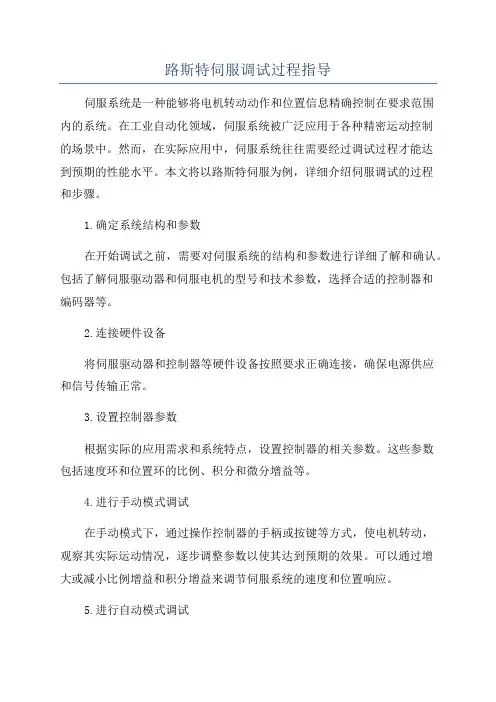

路斯特伺服调试过程指导伺服系统是一种能够将电机转动动作和位置信息精确控制在要求范围内的系统。
在工业自动化领域，伺服系统被广泛应用于各种精密运动控制的场景中。
然而，在实际应用中，伺服系统往往需要经过调试过程才能达到预期的性能水平。
本文将以路斯特伺服为例，详细介绍伺服调试的过程和步骤。
1.确定系统结构和参数在开始调试之前，需要对伺服系统的结构和参数进行详细了解和确认。
包括了解伺服驱动器和伺服电机的型号和技术参数，选择合适的控制器和编码器等。
2.连接硬件设备将伺服驱动器和控制器等硬件设备按照要求正确连接，确保电源供应和信号传输正常。
3.设置控制器参数根据实际的应用需求和系统特点，设置控制器的相关参数。
这些参数包括速度环和位置环的比例、积分和微分增益等。
4.进行手动模式调试在手动模式下，通过操作控制器的手柄或按键等方式，使电机转动，观察其实际运动情况，逐步调整参数以使其达到预期的效果。
可以通过增大或减小比例增益和积分增益来调节伺服系统的速度和位置响应。
5.进行自动模式调试在自动模式下，通过输入特定的控制命令，观察伺服系统的响应。
可以通过调整速度环和位置环的参数来优化系统的动态性能，并确保伺服系统在不同工况下具有良好的稳定性和快速响应性。
6.系统稳定性测试在调试完成后，进行系统稳定性测试。
通过不同的工况下的控制命令对伺服系统进行测试，观察系统的稳定性和响应时间，以确保系统在实际工作中的可靠性和稳定性。
7.整理调试文档在调试过程中，需要详细记录各个参数的设置和调整过程，以及系统的性能测试结果和问题解决方案。
这些调试文档可以用于系统维护和后续优化工作。
总结起来，伺服调试的过程需要按照系统的特点和要求进行参数设置、手动模式调试、自动模式调试和系统稳定性测试等步骤，并及时记录调试过程和结果。
通过合理的调试过程和方法，可以确保伺服系统达到预期的控制精度、响应速度和稳定性，提高系统的性能和可靠性。
CSD3伺服调试的基本步骤1.机械调试：这是伺服系统调试的第一步，主要是检查和调整机械结构的完整性和准确性。
包括检查传动机构是否正常，例如皮带、齿轮传动等；检查机械连杆和装配是否安全可靠，然后进行必要的调整和紧固；确保机械负载平衡，防止过载现象发生。
在进行机械调试时，需要注意的是调试人员应该具备足够的机械基础，对机械结构进行全面准确的检查。
2.电气调试：机械调试完成后，需要进行电气调试。
这一步主要是确保伺服驱动器与控制器之间的电气连接正确、稳定。
在进行电气调试时需要进行以下几个步骤：首先，检查电气连接，确保电源和信号线路的连接正确；其次，检查电气元件的安装和接线是否正确，包括电机、编码器、传感器等；然后，检查电气系统的接地情况，确保接地良好，防止干扰和电气漏电现象发生；最后，进行点对点的电气连通性测试，确保所有控制信号正常传输。
3.参数设置：参数设置是伺服调试的关键步骤之一，合理的参数设置可以使伺服系统达到最佳性能。
参数设置包括基本参数和高级参数两个方面。
基本参数包括速度环、电流环、位置环的比例和积分增益等；高级参数包括参考位置、速度和加速度限制、过流保护、限位保护等。
参数设置时应根据具体的应用场景和需求来调整，同时需要结合实际运行情况进行适当的调整和优化。
4.功能调试与优化：参数设置完成后，可以进行功能调试与优化。
功能调试是指通过控制指令对伺服系统进行操作，观察系统响应和运行效果，确保各功能正常工作。
在进行功能调试时，可以通过示教器或者编程方式对伺服系统进行控制。
优化是在功能调试的基础上，对参数进行细调。
通过观察和分析系统反馈信号，对参数进行微调，优化系统的性能和响应速度。
在进行CSD3伺服调试时，需要遵循以下几个原则：首先，系统调试应按照一定的顺序进行，确保每个步骤的准确性和完整性；其次，调试人员需要对伺服系统的原理和工作方式有一定的了解；再次，调试中应注意安全，避免发生可能的事故；最后，调试过程中要做好记录和整理，方便后续的维护和调试工作。
伺服控制器调试说明伺服控制器调试前必须做好以下两项准备工作：1．将静叶置手动状态，使用电磁阀关闭静叶，现场观测静叶应该向关小的方向动作。
静叶关到最小时，位置传感器的反馈电流应为4mA左右（不要求是准确的4mA）。
2．将静叶置手动状态，使用电磁阀开启静叶，现场观测静叶应该向开大的方向动作。
静叶开到最大时，位置传感器的反馈电流应为20mA左右（不要求是准确的20mA）。
开始调试：1．将静叶置手动状态，使用电磁阀完全关闭静叶，按手操器F1键，此时手操器屏幕上有“确定传感器新零点”字样，按回车键确认。
2．将静叶置手动状态，使用电磁阀完全开启静叶，按手操器F2键，此时手操器屏幕上有“确定传感器新量程”字样，按回车键确认。
3．同时按下手操器shift和F1键即F5键，此时手操器屏幕上有“设定K值”字样。
设置K值为1.0000。
此时将静叶置手动状态，使用伺服阀控制静叶，在静叶开度设置框中打入不同数字，现场观测静叶应该可以动作。
如果静叶不动作，请将K值设定为-1.0000。
K 值只能为1.0000或-1.0000。
更改K值先同时按shift和F1，再按回车键，此时K值的末位数字闪烁，按下shift不放同时按上下键可以将光标左右移动。
单按上下键可以改变光标所在位的数字。
4．将静叶置手动状态，使用伺服阀控制静叶，在静叶开度设置框中打入0.0，现场观测静叶应该关到最小。
此时按下F3键，此时手操器屏幕上有“确定指示电流新零点”字样，按回车键，更改此值为6400.0，按回车键确认。
通过增加或减小指示电流零点的值使电脑中显示静叶开度为0.0~0.5%。
5．将静叶置手动状态，使用伺服阀控制静叶，在静叶开度设置框中打入100.0，现场观测静叶应该开到最大。
此时按下F4键，此时手操器屏幕上有“确定指示电流新量程”字样，按回车键，更改此值为32000.0，按回车键确认。
通过增加或减小指示电流量程的值使电脑中显示静叶开度为99.5~100.0%。
伺服控制器的调试与校准方法伺服控制器是一种用于控制伺服电机运动的设备，它通过对电机的电流、速度和位置进行精确控制，实现对机械系统的运动控制。
为了确保伺服控制器的正常工作，需要对其进行调试与校准。
本文将介绍伺服控制器调试与校准的方法。
首先，伺服控制器的调试是必要的。
调试的目的是确保伺服控制器的硬件和软件配置正确，各个参数设置合理。
下面是一些常见的调试步骤：1. 检查硬件连接：确保伺服控制器与伺服电机之间的电缆连接稳固，并检查电源供应是否正常。
2. 电机参数设置：根据实际情况，设置伺服控制器中的电机参数，如电机型号、额定电压、额定电流等。
3. 控制模式选择：选择合适的控制模式，常见的有位置控制、速度控制和力矩控制等。
4. 控制参数调节：根据实际需求，调节伺服控制器中的控制参数，如位置环PID参数、速度环PID参数等。
5. 反馈检测：使用示波器或其他仪器，检测伺服电机的转速、位置等反馈信号是否准确。
调试完成后，需要进行校准以提高伺服控制器的精度和稳定性。
下面是一些常见的校准方法：1. 零点校准：将伺服电机调至机械系统的零位位置，然后进行零点校准。
这样可以确保伺服电机在零位位置时输出为零。
2. 压力校准：对于力矩控制模式的伺服控制器，需要进行压力校准。
通过施加一定的外力，检查伺服电机输出的力矩是否与预期相符。
3. 速度校准：通过测量伺服电机的转速，根据设定值和反馈值之间的差异，调整速度环的参数，使得电机的输出速度与设定值一致。
4. 位置校准：对于位置控制模式的伺服控制器，需要进行位置校准。
将伺服电机移动到预定位置，然后将实际位置与预定位置进行比较，调整位置环的参数，使得电机的输出位置与预定位置精确匹配。
在进行校准时，需要注意以下几点：1. 校准过程中要确保机械系统处于稳定状态，避免外界干扰。
2. 校准时要注意安全，避免伺服电机超出工作范围导致机械系统受损或人身伤害。
3. 根据校准结果，适时调整伺服控制器的参数，以达到理想的控制效果。
伺服系统的调试方法伺服系统是现代自动化控制中常用的一种控制系统，广泛应用于机械、电子、航空航天等领域。
为了保证伺服系统的正常运行和优化性能，对其进行调试是非常重要的一环。
本文将介绍一些常用的伺服系统调试方法，帮助读者更好地掌握伺服系统的调试技巧。
一、伺服系统调试前的准备工作在开始伺服系统的调试之前，我们需要对一些基本参数进行设置和确认，以确保调试的顺利进行。
以下是一些常见的准备工作：1. 系统参数设置：包括电机类型、控制器类型、反馈装置类型等。
根据具体的伺服系统配置，选择相应的参数进行设置。
2. 控制器初始化：将控制器恢复至出厂默认设置，清除之前的调试参数，确保控制器处于初始状态。
3. 反馈装置检查：确认反馈装置（如编码器、传感器等）的连接是否正常，检查其工作状态是否正常。
4. 信号线连接确认：检查伺服驱动器与控制器之间的信号线连接是否正确，确保信号的传输畅通。
二、伺服系统调试步骤在进行伺服系统调试时，可以按照以下步骤进行，逐步验证和调整系统的各个参数。
1. 速度环调试：根据伺服系统的要求，设定一个目标速度，观察伺服驱动器是否能够根据设定值输出相应的转速，并调整速度环参数，使得实际输出速度与设定值相匹配。
2. 位置环调试：在速度环调试的基础上，设定一个目标位置，观察伺服系统是否能够准确地运动到目标位置，并调整位置环参数，使得实际位置与设定值误差最小。
3. 稳定性调试：在调试速度和位置环之后，观察伺服系统在不同负载和工作条件下的稳定性。
调整伺服系统的控制参数，提高系统的稳定性和响应速度。
4. 故障诊断：在进行伺服系统调试时，经常会遇到一些问题和故障。
通过系统日志、故障代码等方式，对伺服系统的工作状态进行诊断和排除故障。
5. 性能优化：如果需要进一步提高伺服系统的性能，可以调整一些高级参数，如加速度、减速度、滤波等，使得系统在高速、高精度等要求下能够更好地运行。
三、常见问题及解决方案在伺服系统调试过程中，可能会遇到一些常见的问题和挑战。
伺服电机调试步骤及操作规程伺服电机调试步骤伺服电机可使掌控速度，位置精度特别精准，可以将电压信号转化为转矩和转速以驱动掌控对象。
伺服电机转子转速受输入信号掌控，并能快速反应，在自动掌控系统中，用作执行元件，且具有机电时间常数小、线性度高、始动电压等特性，可把所收到的电信号转换成电动机轴上的角位移或角速度输出。
分为直流和交流伺服电动机两大类，其紧要特点是，当信号电压为零时无自转现象，转速随着转矩的加添而匀速下降。
以下是关于其调试的步骤说明：1、初始化参数在接线之前，先初始化参数。
在掌控卡上：选好掌控方式；将PID参数清零；让掌控卡上电时默认使能信号关闭；将此状态保存，确保掌控卡再次上电时即为此状态。
在伺服电机上：设置掌控方式；设置使能由外部掌控；编码器信号输出的齿轮比；设置掌控信号与电机转速的比例关系。
一般来说，建议使伺服工作中的最大设计转速对应9V的掌控电压。
比如，山洋是设置1V电压对应的转速，出厂值为500，假如你只准备让电机在1000转以下工作，那么，将这个参数设置为111、2、接线将掌控卡断电，连接掌控卡与伺服之间的信号线。
以下的线是必需要接的：掌控卡的模拟量输出线、使能信号线、伺服输出的编码器信号线。
复查接线没有错误后，电机和掌控卡（以及PC）上电。
此时电机应当不动，而且可以用外力轻松转动，假如不是这样，检查使能信号的设置与接线。
用外力转动电机，检查掌控卡是否可以正确检测到电机位置的变化，否则检查编码器信号的接线和设置3、试方向对于一个闭环掌控系统，假如反馈信号的方向不正确，后果确定是祸害性的。
通过掌控卡打开伺服的使能信号。
这是伺服应当以一个较低的速度转动，这就是传说中的“零漂”。
一般掌控卡上都会有抑制零漂的指令或参数。
使用这个指令或参数，看电机的转速和方向是否可以通过这个指令（参数）掌控。
假如不能掌控，检查模拟量接线及掌控方式的参数设置。
确认给出正数，电机正转，编码器计数加添；给出负数，电机反转转，编码器计数减小。
伺服控制器的在线调试和离线调试方法伺服控制器是一种广泛应用于自动化设备中的关键组件，用于精确控制电动机的运动。
为了确保伺服系统的稳定性和高效性，对伺服控制器进行调试是非常重要的。
在本文中，将介绍伺服控制器的在线调试和离线调试方法。
一、在线调试方法在线调试方法是指通过连接计算机与伺服控制器进行实时通信并对其进行调试。
下面将介绍几种常用的在线调试方法。
1. 参数调整在线调试的第一步是调整伺服控制器的参数。
通过电脑连接伺服控制器的调试软件，可以在实时监测电动机运动的过程中，对伺服控制器的参数进行调整。
例如，调整速度环、位置环等参数，以提高伺服系统的性能。
2. 功能测试在参数调整完成后，需要对伺服控制器的功能进行测试。
这包括测试伺服控制器的位置跟踪性能、速度响应性能、力矩控制性能等。
通过对伺服控制器的功能进行测试，可以检测其是否正常工作，并进行必要的调整以优化性能。
3. 故障排除在线调试还包括故障排除。
当伺服控制器出现故障或异常时，可以通过在线调试来识别问题的根本原因，并进行相应的修复。
通过观察监测数据，比如电流、速度、位置等，可以定位和解决故障。
二、离线调试方法离线调试方法是指在没有实际连接到伺服控制器的情况下对其进行调试。
下面将介绍几种常用的离线调试方法。
1. 仿真软件离线调试的一种常见方法是使用伺服控制器的仿真软件。
这些仿真软件可以模拟伺服控制器的工作环境，并提供一个可视化的界面，以便进行参数调整和功能测试。
通过仿真软件，可以在没有实际硬件设备的情况下进行调试，从而节省时间和成本。
2. 离线调试器伺服控制器通常会提供离线调试器，用于在没有实际硬件设备的情况下进行调试。
这些离线调试器可以模拟伺服控制器的工作，并提供各种参数调整和功能测试的选项。
通过离线调试器，可以预先测试和优化伺服控制器的性能，以避免后期的实际调试。
3. 脚本编程离线调试的另一种方法是使用脚本编程。
通过编写脚本，可以对伺服控制器进行参数调整、功能测试等操作。
伺服控制系统的参数调试方法伺服控制系统是一种常用的自动控制系统，广泛应用于工业生产和机械设备中。
参数调试是确保伺服控制系统正常运行的关键环节。
本文将介绍一种常用的伺服控制系统参数调试方法，帮助读者更好地理解和应用于实际工作中。
一、理论基础在进行伺服控制系统参数调试之前，我们首先需要了解一些基本的理论知识。
1. 伺服控制系统概述伺服控制系统是一种闭环控制系统，由伺服驱动器、伺服电机和反馈装置组成。
其工作原理是通过将反馈信号与设定值进行比较，计算并调整输出信号，使得反馈信号能够与设定值达到一致。
2. 参数调试的重要性伺服控制系统的参数调试是确保系统性能稳定的关键步骤。
合理调试参数可以使系统响应速度更快、稳定性更高，提高系统的性能和运行效率。
二、参数调试方法下面是一种常用的伺服控制系统参数调试方法，供参考。
1. 初始参数设定首先，我们需要根据系统要求和设备特性进行初始参数设定。
一般来说，涉及到的参数主要包括比例增益、积分时间、洛伦兹滤波器等。
2. 振荡法调试比例增益比例增益是伺服控制系统中最重要的参数之一。
可以通过振荡法来调试比例增益。
振荡法调试的步骤如下：(1) 将伺服系统设为位置控制模式，并将比例增益设为较小的值。
(2) 在设定值位置上施加一个跳变的阶跃信号，观察系统响应的振荡情况。
(3) 根据振荡的幅值和周期，逐步增大比例增益，直到出现稳定的系统响应。
3. 调试积分时间在一般情况下，比例增益和积分时间是密切相关的。
在调试比例增益的基础上，我们可以通过调试积分时间来进一步优化系统的性能。
调试积分时间的步骤如下：(1) 将伺服系统设为速度控制模式。
(2) 在设定值速度上施加一个跳变的阶跃信号，观察系统响应的过程。
(3) 根据系统的超调量和调整时间，逐步增大积分时间，直到系统的响应达到理想状态。
4. 调试其他参数除了比例增益和积分时间外，还可以根据实际需求调试其他参数，如洛伦兹滤波器的参数、闭环带宽等。
伺服控制系统的安装调试方法伺服控制系统是一种广泛应用于机械设备中的控制系统，它通过实时反馈信号控制电机运动，具有高精度、高速度、高可靠性等优点。
然而，在安装调试伺服控制系统时，我们需要遵循一定的方法和步骤，以确保系统能够正常运行并达到预期的效果。
本文将介绍一种常用的伺服控制系统安装调试方法。
一、准备工作在安装伺服控制系统之前，首先需要进行一些准备工作。
这包括确认系统所需的硬件和软件设备是否齐全，例如电机、伺服驱动器、编码器、电源等。
同时，还应根据实际需求制定合适的控制方案，确定系统的结构和参数设置。
二、安装伺服电机和驱动器第一步是安装伺服电机和驱动器。
首先，将电机安装在设备上，并确保电机与负载之间的联接可靠。
然后，将伺服驱动器安装在适合的位置，连接电源和编码器等信号线，确保连接正确无误。
在安装过程中，要注意保护好电机和驱动器，避免受到外部环境的影响。
三、接线安装完成后，需要进行电气接线。
根据伺服控制系统的接线图，将电机、驱动器、编码器等各个部分按照要求连接，确保接线正确可靠。
同时，还应注意接线的牢固性和安全性，避免松动或短路等问题，以免对系统造成损害。
四、参数设置完成电气接线后，接下来是对系统的参数进行设置。
根据实际需求和设备的特点，调整伺服控制系统相关的参数，如速度、加速度、PID控制参数等。
通过合理的参数设置，可以使系统达到更好的性能和稳定性。
在设置参数时，可以使用专业的伺服控制软件，根据相应的操作界面和指导手册进行操作。
五、运行测试参数设置完成后，开始进行系统的运行测试。
首先，将系统供电并启动控制软件，检查各个设备的工作状态，确保没有异常情况。
然后，通过控制软件调节电机的运动，观察电机的运行情况和反馈信号，验证系统的性能和精度是否符合要求。
如果有需要，可以进行反复测试和调整，直至系统达到预期的效果。
六、故障排除和优化在系统的运行测试过程中，可能会出现一些问题或故障。
此时，需要及时进行故障排除，找出问题所在，并采取相应的措施进行修复。
SERVO GUIDE -1伺服调试的步骤伺服调试的步骤连接设定连接设定1．打开伺服调整软件后，出现以下菜单画面：图1 ：主菜单2．点击图1 的“通信设定”，出现以下菜单。
连接设定连接设定图2：通讯设定连接设定连接设定NC 的IP 地址检查如下：图3：CNC的IP地址设定连接设定连接设定电脑的IP 地址检查：图4：PC 的IP 地址设定连接设定连接设定如果以上设定正确，在测试后还没有显示OK，请检查网线连接是否正确。
图5：NC-PC 正确连接连接设定连接设定注意：对于现在的新笔记本电脑，内置网卡可能自动识别网络信号，如果是这样的，则耦合器和交叉网线不需要，直接连接就可以了。
下拉参数页面下拉参数页面1，点击主菜单（图）上面的“参数”，如下：图6：参数初始画面下拉参数页面下拉参数页面点击“在线”，如果正确（NC 出于MDI 方式，POS 画面），则出现下述参数画面。
注意：CNC 型号选择，必须和你正在调试的系统一致，否则所显示的参数号可能和实际的有差别。
下拉参数页面下拉参数页面2，参数初始画面及系统设定图7：参数系统设定画面下拉参数页面下拉参数页面参数画面打开后进入“系统设定”画面，该画面的内容不能改动，可以检查该系统的高速高精度功能和加减速功能都有哪些，后面的调整可以针对这些功能修改。
频率响应测定频率响应测定通过频率响应测量各轴的共振点，并用滤波器参数来抑制共振。
在满足波形要求，保证共振点被抑制的情况下，提高速度环路增益。
图8：频率响应频率响应测定频率响应测定在图形画面，按“工具”-〉“频率响应”，然后按“测量”，选择需要测量的轴（X，Y，Z 等），然后按“开始”就可以自动侧量了。
通过观察上述图形，可以看到共振点的中心频率等，在参数画面上设定。
如下：图9：滤波器设定频率响应测定频率响应测定注意：设定参数时一定要选择相应的轴。
设定完后一定要再测一遍。
图10 加滤波器后的频率响应曲线如果有两个或以上共振点，可以使用多个滤波器来抑制（每个轴有四个滤波器）。
伺服控制柜调试步骤
1.检查电源部分，有无短路及接地。
2.检查端子X44至X49，短接是否正确，24V极性是否正确。
3.打开UPS，检查UPS及开关电源工作是否正常，PLC、继电器、伺服卡及触摸屏上电
是否正常。
4.电磁阀接线：伺服阀接端子X5～10，线圈为5、6，反馈为7（反馈电压输出）、8（－
15V）、9（＋15V）、10（信号地），7～9电压均为相对于10的电压。
7～10接线依次为红黄蓝绿或红黄白黑，分别接小插头的1～4。
先将端子上检查无误后，再断开电源将线接牢。
将6和10上至PLC模拟量检查一下，6为V+，10为V-或COM。
5.快关电磁阀接线：红色接X25（＋），蓝色接X26（－），内有二级管，在不接到电磁阀
时可用万用表通断档测电阻，万用表红笔接蓝线，黑笔接红线，阻值约五百欧，反接时阻值极大（相当于开路）。
二级管负端（带白色横线端）接红色线。
6.位移传感器：传感器安装时，一定要使工作行程在衔铁上标记的行程范围内使用。
如下
图方向拉出，信号减小，接线方式为1黄2蓝3红，向里推信号增大。
安装时水平或垂直安装，衔铁在运动过程中不能碰触内壁，会导致传感器损坏。
两个传感器在安装时，调整螺帽使两个衔铁上的标记位置与传感器相一致。
建议不要使用反向安装（衔铁从电缆一侧伸出）。
7.手动调试：切换至“半自动”状态，断开X15或X16其中一根，屏上出现“调试中”
状态，此时在工作油源正常，安全油正常，阀门接线正确的情况下，可以通过增减选择开关对阀门过行开关操作，如需保持开启或关闭状态以便调整全开全关位及位移变送器，可将增减选择开关旋至相应位置保持五秒即可。
8.位移变送器：当阀门全关时，调整好位移传感器的位置，使其在其中一个标记位置，调
整变送器零位致4mA；全开阀门，调整调幅至20mA。
调幅一般逆时针信号减小。
如触摸屏一直显示21mA，可将阀门关到20mA以内检查电位器调整方向再进行调整。
