根据MATLAB的2FSK调制及仿真

2FSK调制与解调系统设计与仿真一、引言2FSK（两频移键控）调制与解调是一种基于频率变化的数字调制与解调技术，常用于数字通信系统中。

本文将介绍2FSK调制与解调系统的设计与仿真过程。

1.系统原理a)数字信号生成：生成要传输的数字信号，可通过随机产生0和1的序列或者由外部输入得到。

b) 载波信号生成：生成两个频率分别为fc1和fc2的正弦波信号。

c)数字信号与载波信号调制：将数字信号与载波信号进行调制，根据数字信号的每一位来选择对应的载波频率。

2.仿真步骤在MATLAB等仿真软件中，可以进行2FSK调制系统的仿真：a)生成数字信号：生成一定长度的随机01序列或者由外部输入得到的数字信号。

b) 生成载波信号：生成两个频率分别为fc1和fc2的正弦波信号。

c)数字信号与载波信号调制：根据数字信号的每一位来选择对应的载波频率进行调制。

d)绘制调制后的信号波形。

1.系统原理2FSK解调系统将2FSK调制的信号转换为数字信号，实现数字信号与模拟信号的转换。

具体设计如下：a)接收信号：接收被调制的信号。

b) 与载波信号相乘：将接收信号与两个频率分别为fc1和fc2的正弦波载波信号相乘。

c)预处理：去除直流分量。

d)低通滤波：通过低通滤波器滤除高频成分。

e)匹配滤波：利用匹配滤波器，分别滤出与两个载波频率相关的信号。

f)判决：根据滤波后的信号幅值大小进行判决，得到数字信号。

2.仿真步骤在MATLAB等仿真软件中，可以进行2FSK解调系统的仿真：a)接收信号：接收被调制的信号。

b) 与载波信号相乘：将接收信号与两个频率分别为fc1和fc2的正弦波载波信号相乘。

c)预处理：去除直流分量。

d)低通滤波器设计：设计一个合适的低通滤波器以滤除高频成分。

e)匹配滤波器设计：设计两个匹配滤波器，使其与对应载波频率相匹配。

f)与滤波后信号进行判决：根据滤波后的信号幅值大小进行判决，得到数字信号。

g)绘制解调后的信号波形。

四、总结2FSK调制与解调系统可以将数字信号转换为模拟信号进行传输，并将模拟信号解调为数字信号。

2FSK调制解调及其仿真1. 2FSK调制解调及其仿真.2. 相关调制解调的原理图如3. 输入的信号为：S（t）=[∑аn＊g(t-nTs)］cosω1t+［ān＊g（t-nTs）］cosω1t;ān是аn的反码.二、仿真思路1.首先要确定采样频率fs和两个载波频率的值f1，f2。

2.写出输入已经信号的表达式S(t）。

由于S（t）中有反码的存在，则需要将信号先反转后在从原信号和反转信号中进行抽样。

写出已调信号的表达式S(t）。

3.在2FSK的解调过程中,如上图原理图，信号首先通过带通滤波器，设置带通滤波器的参数，后用一维数字滤波函数filter对信号S(t）的数据进行滤波处理。

输出经过带通滤波器后的信号波形。

由于已调信号中有两个不同的载波（ω1, ω2）,则经过两个不同频率的带通滤波器后输出两个不同的信号波形H1,H2。

4.经过带通滤波器后的2FSK信号再经过相乘器（cosω1，cosω2)，两序列相乘的MATLAB表达式y=x1.＊x2 → SW=Hn.＊Hn ，输出得到相乘后的两个不同的2FSK波形h1,h2。

5.经过相乘器输出的波形再通过低通滤波器，设置低通滤波器的参数，用一维数字滤波韩式filter对信号的数据进行新的一轮的滤波处理。

输出经过低通滤波器后的两个波形（sw1，sw2）。

6.将信号sw1和sw2同时经过抽样判决器,分别输出st1,st2。

其抽样判决器输出的波形为最后的输出波形st。

对抽样判决器经定义一个时间变量长度i，当st1(i）>=st2(i)时，则st=0，否则st=st2(i）.其中st=st1+st2。

三、仿真程序程序如下：fs=2000；％采样频率dt=1/fs;f1=20;f2=120； %两个信号的频率a=round（rand（1，10))； %随机信号g1=ag2=~a；％信号反转，和g1反向g11=(ones（1,2000）)'*g1； %抽样g1a=g11(:）'；g21=(ones（1,2000)）’＊g2；g2a=g21(:）’;t=0:dt：10-dt;t1=length（t）；fsk1=g1a.＊cos（2＊pi＊f1。

基于MATLAB的2ASK数字调制与解调的系统仿真一、本文概述随着信息技术的飞速发展，数字通信在现代社会中扮演着日益重要的角色。

作为数字通信中的关键技术之一，数字调制技术对于提高信号传输的可靠性和效率至关重要。

在众多的数字调制方式中，2ASK （二进制振幅键控）因其实现简单、抗干扰能力强等优点而备受关注。

本文旨在通过MATLAB软件平台，对2ASK数字调制与解调系统进行仿真研究，以深入理解和掌握其基本原理和性能特点。

本文首先介绍了数字调制技术的基本概念，包括数字调制的基本原理、分类和特点。

在此基础上，重点阐述了2ASK调制与解调的基本原理和实现方法。

通过MATLAB编程，本文实现了2ASK调制与解调系统的仿真模型，并进行了性能分析和优化。

在仿真研究中，本文首先生成了随机二进制信息序列，然后利用2ASK调制原理对信息序列进行调制，得到已调信号。

接着，对已调信号进行信道传输，模拟了实际通信系统中的噪声和干扰。

在接收端，通过2ASK解调原理对接收到的信号进行解调，恢复出原始信息序列。

通过对比分析原始信息序列和解调后的信息序列，本文评估了2ASK 调制与解调系统的性能，并讨论了不同参数对系统性能的影响。

本文的仿真研究对于深入理解2ASK数字调制与解调原理、优化系统性能以及指导实际通信系统设计具有重要意义。

通过MATLAB仿真平台的运用，本文为相关领域的研究人员和实践工作者提供了一种有效的分析和优化工具。

二、2ASK数字调制技术原理2ASK（二进制振幅键控）是一种数字调制技术，主要用于数字信号的传输。

它的基本思想是将数字信号（通常是二进制信号，即0和1）转换为模拟信号，以便在模拟信道上进行传输。

2ASK调制的关键在于根据数字信号的不同状态（0或1）来控制载波信号的振幅。

在2ASK调制过程中，当数字信号为“1”时，载波信号的振幅保持在一个较高的水平；而当数字信号为“0”时，载波信号的振幅降低到一个较低的水平或者为零。

基于MATLAB对FSK信号调制与解调的仿真摘要Matlab平台的著名仿真环境Simulink作为一种种专业和功能强大且操作简单的仿真工具，目前已被越来越多的工程技术人员所青睐，它搭建积木式的建模仿真方式既简单又直观，而且已经在各个领域得到了广泛的应用。

本文主要是以simulink为基础平台，对2FSK信号的仿真。

文章第一章内容是对simulink的简单介绍和通信技术的目前发展和未来展望；第二章是对2FSK 信号调制及解调原理的详细说明；第三章是2FSK信号的仿真部分，调制和解调都是simulink建模的的方法，在解调部分各信号都是采用相干解调的方法，而且在解调的过程中都对整个系统的误码率在display模块中有所显示本文的主要目的是对simulink的熟悉和对数字通信理论的更加深化和理解。

关键词：2FSK simulink 调制解调相干解调目录1Simulink的简介与通信技术的历史和发展 (1)1.1 Simulink的简介 (1)1.2 通信技术的历史和发展 (1)1.2.1 通信的概念 (1)1.2.2 数字通信的发展现状和趋势 (1)22FSK的基本原理和实现 (2)3 2FSK调制与解调仿真 (5)3.1 调制仿真 (5)3.2 解调仿真 (9)总结 (12)参考资料 (12)1 Simulink的简介与通信技术的历史和发展1.1 Simulink的简介Simulink包含有SINKS（输出方式）、SOURCE（输入源）、LINEAR（线性环节）、NONLINEAR（非线性环节）、CONNECTIONS（连接与接口）和EXTRA （其他环节）子模型库，而且每个子模型库中包含有相应的功能模，用户也可以定制和创建用户自己的模块。

用Simulink创建的模型可以具有递阶结构，因此用户可以采用从上到下或从下到上的结构创建模型。

用户可以从最高级开始观看模型，然后用鼠标双击其中的子系统模块，来查看其下一级的内容，以此类推，从而可以看到整个模型的细节，帮助用户理解模型的结构和各模块之间的相互关系。

课程设计班级：姓名：学号：指导教师：成绩：电子与信息工程学院信息与通信工程系课程设计评分标准基于MATLAB/simulink的2FSK系统的仿真一、摘要本文是基于matlab和simulink环境下对信号的调制与解调过程的仿真，通过仿真，对系统的误码率的分析，以及理论与仿真结果的比较，二、关键字：目录1 背景知识 01.1通信简介 01.2仿真系统的简介： (1)1.32FSK的调制与解调的原理： (3)1.3.1 2FSK的产生 (3)1.3.2 2FSK滤波器的解调及抗噪声性能 (5)1.3.3 由相关调制解调的原理图 (8)2 仿真系统模型的设计： (8)2.1仿真框图 (8)2.2仿真目的和意义： (8)2.3仿真思路 (9)2.4M文件和仿真结果 (9)2.5 SIMULINK仿真模型图： (15)2.6结果分析： (20)2.6.1 Matlab仿真结果分析 (20)2.6.2 (21)3 心得体会： (21)4 参考文献 (22)1 背景知识1.1 通信简介通信就是克服距离上的障碍，从一地向另一地传递和交换消息。

消息是信息源所产生的，是信息的物理表现，例如，语音、文字、数据、图形和图像等都是消息。

消息有模拟消息（如语音、图像等）以及数字消息（如数据、文字等）之分。

所有消息必须在转换成电信号（通常简称为信号）后才能在通信系统中传输。

所以，信号是传输消息的手段，信号是消息的物质载体。

相应的信号可分为模拟信号和数字信号，模拟信号的自变量可以是连续的或离散的，但幅度是连续的，如电话机、电视摄像机输出的信号就是模拟信号。

数字信号的自变量可以是连续的或离散的，但幅度是离散的，如电船传机、计算机等各种数字终端设备输出的信号就是数字信号。

通信的目的是传递消息，但对受信者有用的是消息中包含的有效内容，也即信息。

消息是具体的、表面的，而信息是抽象的、本质的，且消息中包含的信息的多少可以用信息量来度量。

J I A N G S U U N I V E R S I T Y 通信原理课程设计报告学院名称：专业班级：学生姓名：学生学号：基于MATLAB的2FSK数字通信系统仿真一、课程设计目的要求学生掌握2FSK的调制与解调的实现方法；遵循本系统的设计原则，理顺基带信号、传输频带及两个载频三者间相互间的关系；加深理解2FSK调制器与解调器的工作原理，学会对2FSK工作过程进行检查及对主要性能指标进行测试的方法。

本次课程设计是对通信原理课程理论教学和实验教学的综合和总结。

通过这次课程设计，使同学认识和理解通信系统，掌握信号是怎样经过发端处理、被送入信道、然后在接收端还原。

要求学生掌握通信原理的基本知识，运用所学的通信仿真的方法实现某种传输系统。

能够根据设计任务的具体要求，掌握软件设计、调试的具体方法、步骤和技巧。

对一个实际课题的软件设计有基本了解，能进一步掌握高级语言程序设计基本概念，掌握基本的程序设计方法，拓展知识面，激发在此领域中继续学习和研究的兴趣，为学习后续课程做准备。

二、课程设计内容在信道中，大多数具有带通传输特性，必须用数字基带信号对载波进行调制，产生各种已调数字信号。

可以用数字基带信号改变正弦型载波的幅度、频率或相位中的某个参数，产生相应的数字振幅调制、数字频率调制和数字相位调制。

也可以用数字基带信号同时改变正弦型载波幅度、频率或相位中的某几个参数，产生新型的数字调制。

本课程设计旨在根据所学的通信原理知识，并基于MATLAB软件，仿真一2FSK 数字通信系统。

2FSK数字通信系统，即频移键控的数字调制通信系统。

频移键控是利用载波的频率变化来传递数字信息。

在2FSK中，载波的频率随二进制基带信号在f1和f2两个频率点间变化。

因此，一个2FSK信号的波形可以看成是两个不同载频的2ASK信号的叠加。

可以利用频率的变化传递数字基带信号，通过调制解调还原数字基带信号，实现课程设计目标。

三、2FSK的基本原理和实现二进制频率调制是用二进制数字信号控制正弦波的频率随二进制数字信号的变化而变化。

实验报告（一）一、实验名称：基于MATLAB 的2ASK 、2FSK 和2PSK 的调制仿真 二、实验目的：（1）熟悉2ASK 、2FSK 和2PSK 的调制原理。

（2）学会运用Matlab 编写2ASK 、2FSK 和2PSK 调制程序。

（3）会画出原信号和调制信号的波形图。

（4）掌握数字通信的2ASK 、2FSK 和2PSK 的调制方式。

三、实验原理分析3.1二进制振幅键控（2ASK ）振幅键控是利用载波的幅度变化来传递数字信息，而其频率和初始相位保持不变。

在2ASK 中，载波的幅度只有两种变化状态，分别对应二进制信息“0”或“1”。

二进制振幅键控的表达式为：s(t) = A(t)cos(w 0+θ) 0＜t ≤T式中，w 0=2πf 0为载波的角频率；A(t)是随基带调制信号变化的时变振幅，即A(t) = ⎩⎨⎧0A 典型波形如图所示：2ASK 信号的产生方法通常有两种：相乘法和开关法，相应的调制器如图2。

图2（a ）就是一般的模拟幅度调制的方法，用乘法器实现；图2（b ）是一种数字键控法，其中的开关电路受s(t)控制。

在接收端，2ASK 有两种基本的解调方法：非相干解调（包络检波法）和相干解调（同步检测法），相应的接收系统方框图如图：3.2、二进制频移键控（2FSK ）二进制频移键控信号码元的“1”和“0”分别用两个不同频率的正弦波形来传送，而其振幅和初始相位不变。

故其表达式为：=)(s t ⎪⎩⎪⎨⎧++时"0发送“),cos(”时1发送“),cos21(ϕωϕωn n t A t A图4 2FSK 信号时间波形由图可见，2FSK 信号的波形（a ）可以分解为波形（b ）和波形（c ）,也就是说，一个2FSK 信号可以看成是两个不同载频的2ASK 信号的叠加。

2FSK 信号的调制方法主要有两种。

第一种是用二进制基带矩形脉冲信号去调制一个调频器，使其能够输出两个不同频率的码元。

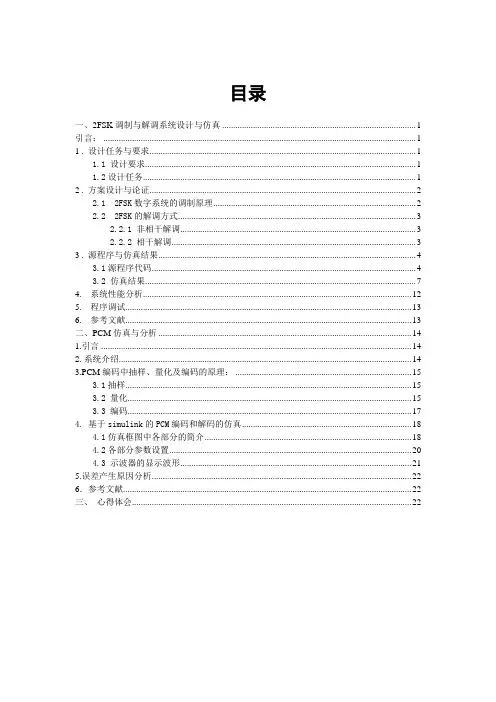

目录一、2FSK调制与解调系统设计与仿真 (1)引言： (1)1 . 设计任务与要求 (1)1.1 设计要求 (1)1.2设计任务 (1)2 . 方案设计与论证 (2)2.1 2FSK数字系统的调制原理 (2)2.2 2FSK的解调方式 (3)2.2.1 非相干解调 (3)2.2.2 相干解调 (3)3 . 源程序与仿真结果 (4)3.1源程序代码 (4)3.2 仿真结果 (7)4. 系统性能分析 (12)5. 程序调试 (13)6. 参考文献 (13)二、PCM仿真与分析 (14)1.引言 (14)2.系统介绍 (14)3.PCM编码中抽样、量化及编码的原理： (15)3.1抽样 (15)3.2 量化 (15)3.3 编码 (17)4. 基于simulink的PCM编码和解码的仿真 (18)4.1仿真框图中各部分的简介 (18)4.2各部分参数设置 (20)4.3 示波器的显示波形 (21)5.误差产生原因分析 (22)6．参考文献 (22)三、心得体会 (22)一、2FSK调制与解调系统设计与仿真引言：2FSK信号的产生方法主要有两种：一种是调频法，一种是开关法。

这两种方法产生的2 信号号的波形基本相同，只有一点差异，即由调频器产生的2FSK信号在相邻码元之间的相位位是连续的，而开关法产生的2FSK信号则分别由两个独立的频率源产生两个不同的频率信号，故相邻码元之间的相位不一定是连续的。

本设计采用后者--开关法。

2FSK信号的接收也分为相干和非相干接收两种，非相干接收方法不止一种，它们都不利用信号的相位信息。

故本设计采用相干解调法。

1 . 设计任务与要求1.1 设计要求（1）学习使用计算机建立通信系统仿真模型的基本方法及基本技能，学会利用仿真的手段对于实用通讯系统的基本理论、基本算法进行实际验证；（2）学习现有流行通信系统仿真软件MATLAB7.0的基本实用方法，学会使用这软件解决实际系统出现的问题；（3）通过系统仿真加深对通信课程理论的理解，拓展知识面，激发学习和研究的兴趣；（4）用MATLAB7.0设计一种2FSK数字调制解调系统；1.2设计任务根据课程设计的设计题目实现某种数字传输系统，具体要求如下；（1）信源：产生二进制随机比特流，数字基带信号采用单极性数字信号、矩形波数字基带信号波形；（2）调制：采用二进制频移键控（2FSK）对数字基带信号进行调制，使用键控法产生2FSK 信号；（3）信道：属于加性高斯信道；（4）解调：采用相干解调；（5）性能分析：仿真出该数字传输系统的性能指标，即该系统的误码率，并画出SNR（信噪比）和误码率的曲线图；2 . 方案设计与论证频移键控是利用载波的频率来传递数字信号，在2FSK 中，载波的频率随着二进制基带信号在f1和f2两个频率点间变化，频移键控是利用载波的频移变化来传递数字信息的。

（完整版）基于MATLAB的2FSK的调制与解调基于MATLAB的2FSK数字通信系统仿真一、课程设计目的二、课程设计内容在信道中，大多数具有带通传输特性，必须用数字基带信号对载波进行调制，产生各种已调数字信号。

可以用数字基带信号改变正弦型载波的幅度、频率或相位中的某个参数，产生相应的数字振幅调制、数字频率调制和数字相位调制。

也可以用数字基带信号同时改变正弦型载波幅度、频率或相位中的某几个参数，产生新型的数字调制。

本课程设计旨在根据所学的通信原理知识，并基于MATLAB软件，仿真一2FSK 数字通信系统。

2FSK数字通信系统，即频移键控的数字调制通信系统。

频移键控是利用载波的频率变化来传递数字信息。

在2FSK中，载波的频率随二进制基带信号在f1和f2两个频率点间变化。

因此，一个2FSK信号的波形可以看成是两个不同载频的2ASK信号的叠加。

可以利用频率的变化传递数字基带信号，通过调制解调还原数字基带信号，实现课程设计目标。

三、2FSK的基本原理和实现二进制频率调制是用二进制数字信号控制正弦波的频率随二进制数字信号的变化而变化。

由于二进制数字信息只有两个不同的符号，所以调制后的已调信号有两个不同的频率f1和f2，f1对应数字信息“1”，f2对应数字信息“0”。

二进制数字信息及已调载波如图3-1所示。

1、2FSK的产生在2FSK信号中，当载波频率发生变化时，载波的相位一般来说是不连续的，这种信号称为不连续2FSK信号。

相位不连续的2FSK通常用频率选择法产生，如图3-2所示：图3-2 2FSK信号调制器两个独立的振荡器作为两个频率发生器，他们受控于输入的二进制信号。

二进制信号通过两个与门电路，控制其中的一个载波通过。

调制器各点波形如图3-3所示：图3-3 2FSK调制器各点波形由图3-3可知，波形g是波形e和f的叠加。

所以，二进制频率调制信号2FSK可以看成是两个载波频率分别为f1和f2的2ASK信号的和。

课程设计课程名称通信原理系别：运算机科学系专业班级：通信一班目录一、设计题目 (3)2、设计原理 (3)3、实现方式 (4)4、设计结果及分析 (7)五、参考文献 (10)Ⅰ.设计题目基于Matlab 的2FSK 调制及仿真Ⅱ.设计原理数字频率调制又称频移键控，记作FSK ；二进制频移键控记作2FSK 。

2FSK 数字调制原理：一、2FSK 信号的产生：2FSK 是利用数字基带信号操纵在波的频率来传送信息。

例如，1码用频率f1来传输，0码用频率f2来传输，而其振幅和初始相位不变。

故其表示式为{)cos()cos(21122)(θωθωϕ++=t A t A FSK t时发送时发送"1""0"式中，假设码元的初始相位别离为1θ和2θ；112f π=ω和222f π=ω为两个不同的码元的角频率；幅度为A 为一常数，表示码元的包络为矩形脉冲。

2FSK 信号的产生方式有两种：（1）模拟法，即用数字基带信号作为调制信号进行调频。

如图1-1（a ）所示。

（2）键控法，用数字基带信号)(t g 及其反)(t g 相别离操纵两个开关门电路，以此对两个载波发生器进行选通。

如图1-1（b ）所示。

这两种方式产生的2FSK 信号的波形大体相同，只有一点不同，即由调频器产生的2FSK 信号在相邻码元之间的相位是持续的，而键控法产生的2FSK 信号，那么别离有两个独立的频率源产生两个不同频率的信号，故相邻码元的相位不必然是持续的。

(a) (b)图1-1 2FSK 信号产生原理图由键控法产生原理可知，一名相位离散的2FSK 信号可看成不同频率交替发送的两个2ASK 信号之和，即)cos(])([)cos(])([)cos(·)()cos()()(221122112θωθωθωθωϕ+-++-=+++=∑∑∞-∞=∞-∞=t nT t g a t nT t g a t t g t t g t n s n n s n FSK其中)(t g 是脉宽为s T 的矩形脉冲表示的NRZ 数字基带信号。

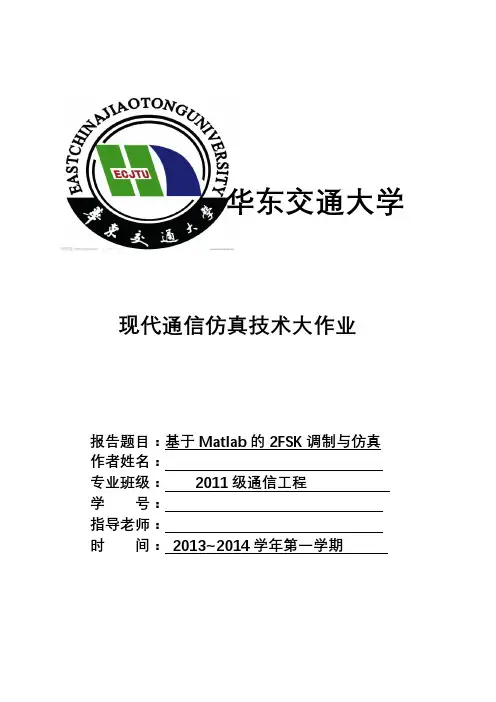

华东交通大学现代通信仿真技术大作业报告题目：基于Matlab的2FSK调制与仿真作者姓名：专业班级：2011级通信工程学号：指导老师：时间：2013~2014学年第一学期基于MATLAB的2FSK调制及仿真摘要现代通信仿真技术是对设计的通信系统进行模拟仿真的一门科学技术，以提升系统的可用性。

通信系统是用于完成信息传输过程的技术系统的总称。

现代通信系统分为无线通信和有线通信，它在各个领域发挥越来越重要的作用。

MATLAB和System viewv Simulink是实现通信仿真的重要技术手段。

MATLAB是商业数学软件，用于算法开发、数据可视化、数据分析以及数值计算的高级技术计算语言和交互式环境，主要包括MATLAB和Simulink两大部分。

利用它们可以构造各种复杂的模拟、数字、数模混合通信系统和各种多速率系统，也可用于各种线性或非线性控制系统的设计和仿真。

它是一个强有力的动态系统分析工具，可进行包括数字信号处理（DSP）系统、模拟与数字通信系统、信号处理系统和控制系统的仿真分析。

System View是一个用于电路与通信系统设计、仿真的动态分析工具，它实现了功能的软件化，避开了复杂的硬件搭建，在不具备先进仪器的条件下同样也能完成复杂的通信系统设计与仿真本文利用System view软件设计模拟调制和解调电路，通过分析其输入输出波形验证所设计电路的正确性。

本文通过分别用Matlab、Simulink、System view设计2FSK调制与解调的仿真，深入了解数字频率调制2FSK的基本原理，掌握用现代通信仿真技术对解调与调制的实现，深刻理解Matlab、Simulink以及System view软件的使用方法和设计方法。

目录摘要 (1)一、数字调制2FSK原理 (3)1、数字调制2FSK原理 (3)2、数字调制2FSK的解调方法 (4)二、Simulink实现2FSK调制 (5)1、仿真原理图 (5)2、参数设置和仿真结果 (5)三、用System view 实现2FSK调制与解调统通 (6)1、调制原理与解调原理 (6)2、仿真图与结果 (7)四、用Matlab程序实现2FSK的调制 (9)1、详细设计过程 (9)2、程序源代码 (9)3、仿真结果图 (11)五、总结 (12)一、数字调制2FSK 原理1、数字调制2FSK 原理 数字频率调制又称频移键控（FSK ），二进制频移键控记作2FSK 。

《通信原理》课程设计题目：基于Matalab的2FSK数字调制解调系统学院(部)：电子信息工程学院专业：电子信息工程学生姓名：学号：年级 2007 指导教师：职称副教授2010 年 07 月 01日目录摘要 (2)一、引言 (2)1、设计目的及任务要求 (2)2、课程设计内容 (2)二、绪论 (3)2.1通信技术的历史和发展 (3)2.1.1通信的概念 (3)2.1.2通信的发展史简介 (3)2.2数字调制技术 (3)2.3数字调制的发展现状和趋势 (4)三、2FSK数字系统的调制和解调的原理图. (6)3.12FSK数字系统的调制原理图 (6)3.22FSK的解调方式 (6)3.2.1 非相干解调 (6)3.2.2 相干解调 (7)四、2FSK的的调制与解调过程的MATLAB 仿真原理图及其分析 (8)4.1利用MATLAB建立系统的仿真图。

(8)4.2系统中仿真模块的作用及主要参数的设置分析 (8)4.2.1 Bernoulli Binary Generator模块 (8)4.2.2 M-FSK Modulator Baseband 模块 (8)4.2.3 M-FSK Demodulator Baseband模块 (9)4.2.4 Channels模块 (9)4.2.5 Error rate Calculation模块 (9)4.2.6 Scope模块 (9)4.2.7 Display模块 (9)4.2.8 Relational Operator模块 (9)4.2.9 Dlay模块 (9)4.2.10 Eye diagram scope模块 (9)五、 2FSK的的调制与解调过程的MATLAB仿真结果波形图及分析 (10)5.1眼图的定义、模块、波形及其分析 (10)5.1.1眼图的定义 (10)5.1.2眼图的模块 (10)5.1.3眼图的波形 (10)5.1.4眼图波形的分析 (11)5.2S COPE端的最终波形图 (12)六、总结 (15)七、参考文献 (16)摘要本文主要是利用MATLAB7.0来实现2FSK数字调制系统解调器的设计.该设计模块包含信源,调制,发送滤波器模块,信道,接收滤波器模块,解调以及信宿.并为各个模块进行相应的参数设置在此基础上熟悉MATLAB的功能及操作,最后通过观察仿真图形进行波形分析(眼图)及系统的性能评价(分析误码率).关键词：2FSK MATLAB 调制解调噪声一、引言1、设计目的及任务要求1．学习使用计算机建立通信系统仿真模型的基本方法及基本技能，学会利用仿真的手段对于实用通信系统的基本理论、基本算法进行实际验证；2．学习现有流行通信系统仿真软件MATLAB7.0的基本使用方法，学会使用这些软件解决实际系统出现的问题；3．通过系统仿真加深对通信课程理论的理解。

潍坊学院专业课综合课程设计说明书——利用matlab实现2FSK调制解调的仿真系部：信息控制与工程学院专业：电子信息工程班级：学生: 学号:指导教师：2012年 12 月 01 日目录1 MATLAB软件简介 (1)2 理论分析 (2)2.12FSK信号的产生 (2)2.22FSK信号的解调方式 (3)3 MATLAB实现程序 (5)3.1生成2FSK的程序 (5)3.22FSK调制解调系统进行设计和仿真源程序 (7)5 心得体会 (16)6 参考文献 (17)1 MATLAB软件简介MATLAB是目前国际上流行的进行科学研究、工程计算的软件。

它起源于矩阵运算，并已经发展成为一种高度集成的计算机语言。

MATLAB具有强大的数学运算能力、方便实用的绘图功能及语言的高度集成性。

除具备卓越的数值计算能力之外，它还提供了专业水平的符号计算、文字处理、可视化建模仿真、实时控制等功能。

在通信领域MATLAB更是优势明显，因为通信领域中很多问题是研究系统性能的，传统的方法只有构建一个实验系统，采用各种方法进行测量，才能得到所需的数据，这样不仅需要花费大量的资金用于实验系统的构建，而且系统构建周期长，系统参数的调整也十分困难。

而MATLAB的出现使得通信系统的仿真能够用计算机模拟实现，免去构建实验系统的不便，而且操作十分简便，只需要输入不同的参数就能得到不同情况下系统的性能，而且在结构的观测和数据的存储方面也比传统的方式有很多优势。

因而MATLAB在通信仿真领域得到越来越多的应用。

2 理论分析2.1 2FSK 信号的产生2FSK 是利用数字基带信号控制在波的频率来传送信息。

例如，1码用频率f1来传输，0码用频率f2来传输，而其振幅和初始相位不变。

故其表示式为)cos()]([)cos(])([)(2_12n s nn n ns n FSK t nT t g a t nT t g a t s ϕωθω+-++-=∑∑式中，假设码元的初始相位分别为n θ和n ϕ；112f π=ω和222f π=ω为两个不同的码元的角频率；幅度为A 为一常数，表示码元的包络为矩形脉冲。

基于MATLAB的2ASK和2FSK调制仿真2ASK调制仿真一、实验设计1.实验目的通过MATLAB仿真实现2ASK调制过程，了解2ASK调制的原理和过程。
