电子门锁培训教材
- 格式:doc
- 大小:677.00 KB
- 文档页数:11

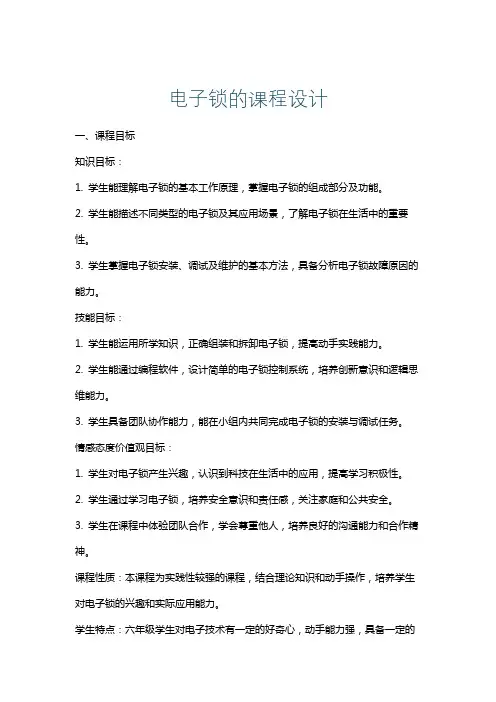

电子锁的课程设计一、课程目标知识目标:1. 学生能理解电子锁的基本工作原理,掌握电子锁的组成部分及功能。
2. 学生能描述不同类型的电子锁及其应用场景,了解电子锁在生活中的重要性。
3. 学生掌握电子锁安装、调试及维护的基本方法,具备分析电子锁故障原因的能力。
技能目标:1. 学生能运用所学知识,正确组装和拆卸电子锁,提高动手实践能力。
2. 学生能通过编程软件,设计简单的电子锁控制系统,培养创新意识和逻辑思维能力。
3. 学生具备团队协作能力,能在小组内共同完成电子锁的安装与调试任务。
情感态度价值观目标:1. 学生对电子锁产生兴趣,认识到科技在生活中的应用,提高学习积极性。
2. 学生通过学习电子锁,培养安全意识和责任感,关注家庭和公共安全。
3. 学生在课程中体验团队合作,学会尊重他人,培养良好的沟通能力和合作精神。
课程性质:本课程为实践性较强的课程,结合理论知识和动手操作,培养学生对电子锁的兴趣和实际应用能力。
学生特点:六年级学生对电子技术有一定的好奇心,动手能力强,具备一定的团队协作能力。
教学要求:教师需结合理论讲解与实践活动,注重培养学生的动手能力和创新能力,关注学生的情感态度价值观的培养。
通过分解课程目标为具体学习成果,便于教学设计和评估。
二、教学内容1. 电子锁基础知识- 电子锁原理及其组成部分- 电子锁的分类及特点- 电子锁的应用场景及发展前景2. 电子锁的安装与调试- 电子锁组装与拆卸方法- 电子锁安装步骤及注意事项- 电子锁调试方法及故障排除3. 电子锁编程设计- 编程软件的使用方法- 简单电子锁控制程序设计- 电子锁程序调试与优化4. 电子锁维护与保养- 电子锁日常维护方法- 常见故障原因分析及处理- 电子锁使用寿命延长技巧教材章节:《电子技术》第四章第三节“电子锁的应用与实践”教学内容安排与进度:第一课时:电子锁基础知识第二课时:电子锁的安装与调试第三课时:电子锁编程设计第四课时:电子锁维护与保养教学内容注重科学性和系统性,结合课程目标,确保学生在学习过程中掌握电子锁的相关知识和技能。
目录简易电字密码锁 (2)一、绪论 (2)1.1 引言 (2)1.2 课题的背景及意义 (2)1.3 电子密码锁发展趋势 (3)二、总体设计方案 (5)2.1基于单片机的电子密码锁功能实现要求 (5)2.2按键说明 (5)2.3操作说明 (5)2.4系统结构框图 (6)三、硬件设计 (6)3.1 AT89C51单片机的简介 (7)3.1.1 主要特性 (7)3.1.2 管脚说明 (8)3.2振荡器和时钟电路 (11)3.3 单片机复位电路 (11)3.4 键盘电路设计 (12)3.5 液晶显示电路设计 (13)3.6 存储芯片电路设计 (13)四、系统软件设计 (14)五、课程总结及心得体会 (31)参考文献 (32)简易电字密码锁一、绪论1.1 引言在日常的生活和工作中,住宅与部门的安全防范、单位的文件档案、财务报表以及一些个人资料的保存多以加锁的办法来解决。
若使用传统的机械式钥匙开锁,人们常需携带多把钥匙,使用极不方便,且钥匙丢失后安全性即大打折扣。
随着科学技术的不断发展,人们对日常生活中的安全保险器件的要求越来越高。
为满足人们对锁的使用要求,增加其安全性,用密码代替钥匙的密码锁应运而生。
密码锁具有安全性高、成本低、功耗低、易操作等优点。
根据本设计要求,通过密码输入来控制电路或是芯片工作,从而控制机械开关的闭合,完成开锁、闭锁等任务。
它的种类很多,有简易的电路产品,也有基于芯片的性价比较高的产品。
现在应用较广的数字密码锁是以芯片为核心,通过编程来实现的。
其性能和安全性已大大超过了机械锁。
其主要优点有:(1)保密性好,编码量多,远远大于弹子锁。
随机开锁成功率几乎为零。
(2)密码可变。
用户可以经常更改密码,防止密码被盗,同时也可以避免因人员的更替而使锁的密级下降。
(3)误码输入保护。
当输入密码错误时,系统会报警。
(4)操作简单易行,一学即会。
1.2 课题的背景及意义随着电子技术和计算机技术的飞速发展,单片机性能不断完善,性能价格比显著提高,技术日趋完善。
电子门锁培训教材一、电子门锁介绍电子门锁是集电子技术及机械技术为一体的设备称机电一体化设备。
电子门锁分为联网式,及非联网式的。
锦江之星安装的是非联网式的电子门锁。
锦江之星电子门锁种类爱迪尔电子门锁感应式、非感应式;必达电子门锁感应式、非感应式;同创佳电子门锁感应式电子门锁的构成、部件名称1、锁芯2、锁头3、电机4、PCB板5、前面板6、后面板7、电池盒8、锁头盖9、侧板条10、门扣板11、扣盒大方轴小方轴电池盒后盖门锁各组成部分的功能1、前锁体上关键的电子部位是PCB,其通过卡座,控制离合部位的开关及门锁数据的存放。
2、后锁体上,电池盒是确保PCB正常工作的保证。
3、锁芯是整个门锁正常工作的基础,其内有电机及机械传动部位。
4、锁头是电子部分的后备保证,应急及缺电状态下可用机械钥匙开门。
门卡开锁原理在通电状态下,通过卡座把智能卡上合法的数据传递到PCB板上,而后驱动电机,使离合器处于开门状态,然后转动前把手,带动锁芯上的组合斜舌,打开门锁。
电子门锁其它功能1、完善的开门记录查询功能:门锁可存储864/828条记录,软件中只根据系统设置要求保存注销信息。
2、时钟自动控制功能:对于到期的客人卡能自动中止使用,避免客人拖欠房租的现象。
3、门锁应急功能:在出现电子故障和火警等紧急情况时,启用备用的机械钥匙,保证100%的开门率。
4、门锁提示功能:当门锁处于反锁状态时,门锁会出现“请勿打扰”提示信息。
二、爱迪尔电子门锁锁体结构固定镙钉大方舌防插斜舌组合斜舌大方轴孔电机线微动开关电机支架大、小羊角电机组件锁头固定片开关簧片组合斜舌防插斜舌微动开关电机支架大、小羊角电机组件锁头固定片开关簧片组合斜舌防插斜舌孔锁头小方轴孔固定镙钉大方舌防插斜舌组合斜舌大方轴孔电机线锁体盖钢柱微动开关电机支架大、小羊角电机组件锁头固定叉大方舌组合斜舌锁芯有三个微动开关,按位置分为斜舌开关、方舌开关(又称反锁开关)、钥匙开关,具体信息及开关状态如下:1、斜舌开关:常开开关,按下为通,长时间通会报警且无法设置、开门。
第一章门锁安装指南一、门锁拆装步骤1.使用工具十字镙丝刀、内六角镙丝刀(4MM)、一字镙丝刀。
2.拆1)用内六角镙丝刀拆下电池盒后盖;2)取下电池盒,并拔下电机排线;3)用十字螺丝刀取下固定前后锁面的四颗螺丝钉,卸下前后锁面;4)用十字螺丝刀取下门侧面板(锁芯侧板条)的二颗螺丝钉;5)用一字螺丝刀松开锁芯(方舌下面)上固定锁头的锁头固定叉镙丝;6)旋下锁头(插入钥匙的黄色圆柱体);7)用十字螺丝刀卸下固定锁体(芯)的二颗螺丝钉;8)拆下锁芯;3.装1)装上锁芯;2)用十字螺丝刀上好固定锁体(芯)的二颗螺丝钉;3)拧上锁头,但不固定锁头固定叉镙丝;4)装好方轴,先接好电机排线(PCB板端),再将前面板装到门上;5)装后面板,并固定好四颗固定锁面的镙丝;6)将锁头调整到合适的位置(在装好锁头盖后与锁面平),并固定锁头固定叉镙丝;7)装侧板条,并固定好两颗镙丝;8)装电池盒,并接好电源线;9)装电池盒后盖,并用内六角上好镙丝。
二、门锁安装在门上注意事项1.安装锁体、锁头1)把锁体放入已开好的门槽内,并用自攻螺丝钉 5×30紧固(锁舌斜面向门外侧)。
2)在锁体指定大方轴孔位上插上大方轴(两边)。
2.门锁整体安装程序1)先固定锁体,在安装时应注意从锁体中引出的插头线,不要拉断。
2)将大方轴插入锁体方口中。
注意:大方轴上有定位槽,短的一端插入锁体方口中,切记不能插反。
3)检查正、反锁面把手孔内弹簧有无脱落,如脱落应及时补上。
4)先把前锁面把手内方孔对准大方轴,前锁面面板圆孔对准锁芯上的锁头合上;如是1003、1103、1800型门锁,须注意锁头系片和锁芯内钥匙拔块的吻合。
5)把后锁面用小方轴先插入后锁面装饰铜环组件内,垂直对准锁体上的大方轴和锁芯拔叉孔内(小方轴孔)合上。
6)一手扶住锁面,一手用螺丝杆先拧上后锁面上部一孔,然后再拧上其余3个螺丝杆(注:此时装饰铜环应与铜执手垂直)。
7)将锁体电机线插头插入PCB板指定的插孔内(排线插头打胶面向上)。
实训六电子密码锁很多行业的许多地方都需要密码锁,但普通密码锁的密码容易被多次试探而破译。
要求设计一种能防止多次试探密码的密码锁,从而有效地克服了上述缺点。
一、系统功能要求:1. 共8位密码,每位的取值范围为1~8。
2. 用户可以自行设定和修改密码。
3. 按每个密码键时都有声音报警。
4. 若键入的6位开锁密码不完全正确,则报警5秒钟,以提醒他人注意。
5. 开锁密码错3次要报警10分钟,报警期间输入密码无效,以防窃贼多次试探密码。
6. 键入的8位开锁密码完全正确才能开锁,开锁时要有1秒的提示音。
7. 密码键盘上只允许有6个密码按键,8. 锁内有备用电池,只有内部上电复位时才能设置或修改密码,因此,仅在门外按键是不能修改或设置密码的。
9. 密码设定完毕后要有2秒的提示音。
10. 成本要比较低,硬件和软件都要尽可能简洁可靠,易于批量生产。
二、系统整体方案:根据系统功能要求,系统总体设计方案如下:1、单片机可采用A T89C51、A T89C52、A T89S52、fosc=12MHz。
2、时钟电路,复位电路的设计。
3、电源打开后,显示器显示“000000”,密码有TABLE读取“221582”为内定密码,只要输入此密码便可开门。
这样可预防万一停电后再送电时无密码可用。
4、按“#”,清除显示器为“000000”。
5、欲更改密码时,先输入新密码再按“*”,即可建立新密码。
6、输入新密码,再按“D”开门键。
若号码与密码相符,则门会打开,否则显示器会清除为“000000”。
系统功能框图如下:三、硬件系统设计:硬件系统原理图如下页图:根据总体要求分析,选择质优价廉的AT89C51,而且不需要外接程序存储器和数据存储器及其它扩展部件。
在上图所示电路中,P1口连接8个密码按键AN1~AN8,开锁脉冲由P2.1输出,报警和提示音由P2.0输出。
BL是用于报警与声音提示的喇叭,L是电磁锁的电磁线圈。
四.系统软件设计流程如图:2、六位密码锁程序清单:ORG 00HMOV R7,#00H ;延时DJNZ R7,$MOV R7,#01H ;内定密码在TABLE的起始地址MOV R6,#06H ;内定6个密码MOV R1,#35H ;6个密码分别存入30H-35H地址L1:MOV A,R7 ;内定密码取码指针MOV DPTR,#TABLE ;数据指针指到TABLEMOVC A,@A+DPTR ;至TABLE取码MOV @RI,A ;存入35H-30H地址DEC R1 ;存下一个地址INC R7 ;取码指针加1DJNZ R6,L1START:ORL P2,#0FFH ;清除p2MOV R4,#06 ;清除显示器存放地址40H-45H的地址MOV R0,#40HCLEAR:MOV @R0,#00HINC R0DJNZ R4,CLEARL2:MOV R3,#0F7H ;扫描指针初值(PL3=0)MOV R1,#00H;键盘取码指针L3:MOV A,R3;扫描指针载入累加器MOV P1,A ;输入至P1扫描MOV A,P1;读入P1扫描MOV R4,A ;存入R4,以判断按钮是否开放SETB C;C=1MOV R5,#04H;扫描P12-P17L4:RLC AJNC KEYIN;有键按下则C=0INC R1;无键按下则指针加1DJNZ R5,L4CALL DISP;调用显示子程序MOV A,R3;载入扫描指针SETB C;C=1RRC A;扫描下一行MOV R3,A;存入扫描指针寄存器JC L3JMP L2KEYINI:MOV A,R1;是否按“C”XRL A,#0BHJZ X3;是则显示密码MOV A,R1;是否按“D”XRL A,#0FHJZ X4;是则比较密码,正确则开门MOV R7,#10;消除抖动D1:MOV R6#248DJNZ R6,$DJNZ R7,D1D2:MOV A,P1XRL A,R4;按钮是否开放JZ D2MOV A,R1;载入按键指针MOV DPTR,#TABLE;数据指针指到TABLEMOVC A,@A+DPTR;至TABLE取码MOV R7,A;取到按键值暂存入R7XRL A,#OAH;是否按“*”JZ SET0;是则设定新密码MOV A,R7;载入按键值XRL A,#0BH;是否按“#”JZ START;是否清楚MOV A,R7XRL A,#0CH;是否清楚MOV A,R7XRL A,#0CH;“A”未设定键JZ L2MOV A,R7 ;“B”不是则载入按键值JZ L2MOV A,R7 ;不是则载入按键值XCH A,40H ;现按键值存入(40H)XCH A,41H ;旧(40H)值存入(41H)XCH A,42H ;旧(41H)值存入(42H)XCH A,43H ;旧(42H)值存入(43H)XCH A,44H ;旧(43H)值存入(44H)XCH A,45H ;旧(44H)值存入(45H)CALL DISP ;调用显示子程序JMP L2X3:JMP DISP2X4:JMP COMPDISP:MOV R0,#45H ;显示地址指针45H DISP1:MOV A,@R0 ;载入D6显示值ADD A,#50 ;加上D6 74138的扫描值MOV P0,A ;输入至P0显示D6CALL DELAY ;扫描延时DEC R0 ;载入D5显示值MOV A,@R0ADD A,#40H ;加上D5 74138的扫描值MOV P0,A ;输入至P0显示D4CALL DELAY ;扫描延时DEC R0 ;载入D4显示值MOV A,@R0ADD A,#30H ;加上D4 74138的扫描值MOV P0.A ;输出至P0显示值D3CALL DELAY ;扫描延时DEC R0 ;输入D2显示值MOV A,@R0ADD A,#10H ;加上D2 74138的扫描值MOV P0,A ;输出至P0显示D2CALL DELAY ;扫描延时MOV A,@R0ADD A,#00H ;加上D1 74138的扫描值MOV P0,A ;输出至P0显示D1CALL DELAY ;扫描延时RETCETO:MOV R2,#06H ;6个密码MOV R0,#40H ;按键显示地址MOV R1,#30H ;密码存放地址E1:MOV A,@R0 ;40H存入30H….45号H存入35H XCH A,@R1INC R0INC R1DJNZ R2,E1CALL DELAY ;延时E2:JMP STARYCOMP:MOV R1,#45H ;按键显示地址MOV R0,#35H ;密码存放地址MOV R2,#06H ;6个密码C1:MOV A,@R1 ;按键值与密码值比较XRL A,@R0JNZ C3 ;不同则清除DEC R1 ;相同则比较下一个码DEC R0DJNZ R2,C1CLR P2,0 ;令电锁动作MOV R2,#200 ;延时0.1C2:MOV R6,#248DJNZ R6,$DJNZ R2,C2C3:JMP STARTDISP2:;欲显示密码值MOV R0,#35 ;密码存放地址CALL DISP1 ;调用显示子程序MOV A,P1 ;“C”放开否?没有则继续显示XRL A,R4JZ DISP2CALL DELAY ;是则清除JMP STARTDELAY:MOV R7,#03 ;显示扫描时间D3:MOV R6,#248DJNZ R6,$DJNZ R7,D3RETORG 300HTABLE:DB 01H,02H,03H,0CH ;键盘值DB 04H,05H,06H,0DDDB 07H,08H,09H,0EHDB 0AH,00H,0BH,0FHDB 02H,02H,01H,05H,08H,02H ;内定密码值END。
电子锁课程设计一、课程目标知识目标:1. 学生能理解电子锁的基本原理,掌握其与机械锁的区别。
2. 学生能描述电子锁的主要组成部分及其功能。
3. 学生能掌握电子锁的安装、调试及维护的基本方法。
技能目标:1. 学生能够运用所学知识,进行简单的电子锁电路设计。
2. 学生能够通过实践操作,完成电子锁的安装与调试。
3. 学生能够分析并解决电子锁在使用过程中遇到的问题。
情感态度价值观目标:1. 学生通过学习电子锁,培养对现代智能科技的热爱和好奇心。
2. 学生在实践过程中,增强团队协作意识,提高沟通与交流能力。
3. 学生能够认识到电子锁在生活中的应用价值,激发学习兴趣,树立正确的价值观。
课程性质:本课程为实用技术类课程,以实践操作为主,理论讲解为辅。
学生特点:六年级学生具有一定的物理基础和动手能力,对新鲜事物充满好奇心,善于合作与交流。
教学要求:结合学生特点,注重理论与实践相结合,提高学生的动手操作能力,培养学生解决问题的能力。
将课程目标分解为具体的学习成果,以便后续的教学设计和评估。
二、教学内容1. 电子锁概述- 了解电子锁的定义、发展历程及分类。
- 掌握电子锁与机械锁的优缺点对比。
2. 电子锁原理及组成部分- 学习电子锁的基本工作原理。
- 认识电子锁的主要组成部分,如:电磁铁、微动开关、控制电路等。
3. 电子锁安装与调试- 学习电子锁的安装方法及步骤。
- 掌握电子锁调试的基本技巧。
4. 电子锁维护与故障排除- 了解电子锁的日常维护方法。
- 学习常见故障的分析与排除方法。
5. 电子锁实践操作- 设计简单的电子锁电路。
- 完成电子锁的安装、调试及维护操作。
教学大纲:第一课时:电子锁概述及原理第二课时:电子锁的组成部分及功能第三课时:电子锁安装与调试方法第四课时:电子锁维护与故障排除第五课时:实践操作与成果展示教学内容安排和进度:本章节共五个课时,每个课时涵盖一个主题,理论与实践相结合,逐步引导学生掌握电子锁相关知识。
电子门锁培训教材一、电子门锁介绍电子门锁是集电子技术及机械技术为一体的设备称机电一体化设备。
电子门锁分为联网式,及非联网式的。
锦江之星安装的是非联网式的电子门锁。
锦江之星电子门锁种类爱迪尔电子门锁感应式、非感应式;必达电子门锁感应式、非感应式;同创佳电子门锁感应式电子门锁的构成、部件名称1、锁芯2、锁头3、电机4、PCB板5、前面板6、后面板7、电池盒8、锁头盖9、侧板条10、门扣板11、扣盒大方轴小方轴电池盒后盖门锁各组成部分的功能1、前锁体上关键的电子部位是PCB,其通过卡座,控制离合部位的开关及门锁数据的存放。
2、后锁体上,电池盒是确保PCB正常工作的保证。
3、锁芯是整个门锁正常工作的基础,其内有电机及机械传动部位。
4、锁头是电子部分的后备保证,应急及缺电状态下可用机械钥匙开门。
门卡开锁原理在通电状态下,通过卡座把智能卡上合法的数据传递到PCB板上,而后驱动电机,使离合器处于开门状态,然后转动前把手,带动锁芯上的组合斜舌,打开门锁。
电子门锁其它功能1、完善的开门记录查询功能:门锁可存储864/828条记录,软件中只根据系统设置要求保存注销信息。
2、时钟自动控制功能:对于到期的客人卡能自动中止使用,避免客人拖欠房租的现象。
3、门锁应急功能:在出现电子故障和火警等紧急情况时,启用备用的机械钥匙,保证100%的开门率。
4、门锁提示功能:当门锁处于反锁状态时,门锁会出现“请勿打扰”提示信息。
二、爱迪尔电子门锁锁体结构锁芯有三个微动开关,按位置分为斜舌开关、方舌开关(又称反锁开关)、钥匙开关,具体信息及开关状态如下:1、斜舌开关:常开开关,按下为通,长时间通会报警且无法设置、开门。
2、方舌开关:常闭开关,松开为通,接通门锁有红灯间歇性闪烁。
3、钥匙开关:常开开关,按下为通,接通有一声短响且绿灯亮,常通会造成无法设置门锁。
ADEL 门锁指示灯表示意思:1、绿灯亮一下:钥匙开门或卡识别正确2、红灯间歇闪烁:门锁处于反锁。
3、红灯亮有报警声:低电压、斜舌开关长时间受压闭合。
4、红灯亮:卡识别不正确或线路板故障。
红绿灯交替:门锁处于设状态发卡权限:发行总裁卡、管理卡、总控卡应急卡、中止卡、领班卡、楼层卡、数据卡、会议卡、清洁卡、退房卡、时钟卡、客人卡、备用卡三、必达门锁必达门锁各种卡的称呼、必达门锁各种卡的作用、必达门锁各种卡的适用范围及方法、必达门锁各种卡的制卡顺序设置卡的作用;将门锁软件设置的锁号、分配内存、电机驱动、等信息由电脑传递至门锁;时钟卡的作用;将电脑时钟、开锁时间段的信息传递至锁内,并激活锁内的时钟芯片使时间自动跳转;授权卡的作用;将员工卡授予的开锁范围信息由电脑传递至门锁内;挂失卡的作用;将丢失的开锁卡信息由电脑传递至门锁内,使丢失的卡片不能开锁;锁房卡的作用;临时终止或恢复所有开门卡的开门权的一种功能卡的通道设置卡作用;将门锁的开门方式设置成通道开门或者非通道开门;汇总卡的作用;将门锁的开锁记录、锁内时钟、当前有效开锁卡等信息由锁内传递至电脑作查询用;应急卡的作用;不受锁号范围、时间范围、开锁数量限制的开门卡,拥有最高开锁权限;员工卡的作用;在受限时间、开锁数量下的开门卡;保安卡的作用;在受限时间、开锁数量下带有巡更功能的开门卡;宾客卡的作用:给宾客用的客房钥匙;退房卡的作用:提前终止宾客卡的开锁权,用于宾客提前退房。
制卡钥匙及验证制卡顺序:密码卡→应急卡→设置→卡→时钟卡→宾客卡→员工卡→授权卡门锁的初始化及设置1、门锁初始化按动电路板上的初始化开关,“嘀—嘀—嘀—”三长声,电路板开门记录指针、功能码、宾客流水号、宾客序号清零、系统密码和系统标识恢复出厂。
2、设置门锁系统密码制密码卡,插卡,“嘀”一短声,绿灯亮,操作完成。
3、应急卡开门应急卡开门条件:此卡为最高权限的开门卡无条件限制。
应急卡功能选择有:是否通道方式开门。
插应急卡,“嘟”一短声,开锁,绿灯亮数秒(默认3秒)后,灯灭自动关锁。
若此卡设置为通道开门或门锁设置为通道开门时灯灭后不再动作,需再碰卡,红灯亮“嘟”二声后关锁。
4、设置门锁锁号制锁号卡,插卡,“嘀”一短声,绿灯亮,只能设置锁号。
5、设置门锁时钟制时钟卡,插卡,“嘀”一短声,绿灯亮,操作完成。
6、宾客卡开门宾客卡开门条件:1.卡上的锁号与门锁的一致;2.插卡时间需在卡上的有效时间范围内;3.未被退房的宾客卡。
宾客卡功能选项有:可选开启公共门。
在具备上述条件情况下,插宾客卡,“嘟”一短声,开锁,绿灯亮数秒(默认3秒)后,灯灭自动关锁。
若门锁设置为通道开门时灯灭后不再动作,需再碰卡,红灯亮“嘟”二声后关锁。
7、宾客退房(有两种方法)1.插退房卡,绿灯亮,“嘟”一短声,宾客退房成功。
退房后,已退房的宾客卡再无使用权,插卡绿灯亮“嘚”一声不开锁提示,此时可通过软件再制新宾客卡,此卡才可开锁。
2.用管理软件把宾客退房,然后做新的宾客卡,新制的宾客卡开锁后,已退房的宾客卡再无使用权,插卡黄灯亮“嘚”一声不开锁提示。
授权员工卡插授权卡,绿灯亮,等待数秒(不超过2秒),“嘟”一短声。
员工卡授权成功。
9、员工卡开门员工卡功能选项有:1、是否更新功能卡号;2、可选开启公共门。
员工卡开门条件:1、卡需已授权到门锁;2、碰卡时间需在卡上的有效时间范围内;3、能开门的时间需在设定时段内。
在具备上述条件情况下,插员工卡,“嘟”一短声,开锁,绿灯亮数秒(默认3秒)后,灯灭自动关锁。
若此卡设置为通道开门或门锁设置为通道开门时灯灭后不再动作,需再碰卡,红灯亮“嘟”二声后关锁。
四、比达电子门锁锁体结构五、电子门锁的拆装、维修(一)装锁步骤装上锁芯(注意:同时旋紧固定螺钉,注意电机线不能压住,以免压断)装上锁头(注意:同时紧固锁头固定片)装上前大方轴(注意:不能装反,有卡槽)装上前面板(注意:前后面板上下保持垂直,避免运转不畅)装上后大方轴和小方轴(注意:大方轴同样不能装反)装上后面板(注意:同时紧固螺钉,前后锁面要保持上下垂直,大方轴要和前后面板垂直,把手轻松转动为佳)装上电池(注意:正负极不要装反,以免损坏电池盒。
电池一定要使用高性能缄性电池,以免漏液腐蚀电路板,注意假冒伪劣电池将会影响电池使用寿命。
)装上电池盒(注意:电池盒的两个固定柱和后面板上两固定柱相对应,以免压断电源线。
)装上电池盒后盖(注意:不能压住电池盒线,以免漏电损坏电池盒,且后盖螺钉不宜旋得过紧)调整固定锁头(注意:锁头固定螺丝要卡到锁头槽中,左右轻微转动,确保螺丝固定在槽内,且锁头上的)装上侧板条,保证平整。
开关门锁综合检查各部位是否正常。
(二)电机组件的更换更换电机组件先打开锁芯盖(注意:组合斜舌要朝向拆卸人自己,且要慢慢地打开,以免弹簧蹦出伤人。
)取出电机组件(注意:在取电机开关支架时,要按住大方舌,并注意防止线断。
)换上新电机组件(注意:新装电机中有无开关簧片?如无,则从换下的电机上更换)盖上锁芯盖(注意:不能卡住电机“T”形铜片。
)(三)左右开门进行门锁互换操作时(注意:锁体盖朝上放,锁舌面对自己)1、打开锁芯盖把大小羊角换一下位置,小羊角在下为右,小羊角在上为左。
2、取出弹簧把组合斜舌换一下,如斜舌面朝下为左,斜舌面朝上为右3、更换防插斜舌,防插斜舌斜面与组合斜舌斜面一致装上弹簧4、更换锁头固定片位置盖上锁体盖,拧紧螺丝钉,用螺丝刀转动拔叉看方舌是否顺利进出更换左右开门实际上是更换配件位置:大、小羊角(注意:小羊角在上斜舌平面也要朝上,大羊角在上斜舌斜面要朝下)防插斜舌(注意:斜面与组合斜舌斜面一致)组合斜舌(注意:人站在门外,斜舌斜面对着自己)锁头固定片(叉)位置(注意:有固定螺丝钉的那一端与组合斜舌斜面一致)(四)锁的保养程序:1、插卡时,是否顺畅(注意:调整PCB板上下位置)2、插卡时,有时红灯亮不能开门,有时绿灯亮能开门,注意检查PCB板卡座内是否有异物影响插卡,若有,请予以清理。
3、转动把手时,是否顺畅?(注意:把手的复位块及蜗形弹簧是否正常,调整前后面板上下垂直及检查锁芯是否上下纵向与门保持平行、垂直,否则,因前后面板与锁芯未能保持垂直、平行角度,而影响开门的流畅性。
)4、组合斜舌是否顺畅检查大方舌是否变形?若已变形请务必更换,服务员提醒客人在未关闭房门时(打开房门,让门开着的状态下)不要将反锁大方舌打出,以免房门突然关闭而打弯大方舌或大方舌断在锁芯内而无法开关门。
5、调整把手、锁芯及各转动部位,拧紧各螺丝钉及补油(在缺油的状态下)。
6、防插功能是否防插。
(注意:调整或更换弹簧。
注意弹簧位置是否稳固,弹簧错位将会导致无法开门。
)7、检查指示灯能不能正常熄灭(注意:修理电机或更换电机)8、大方舌的进出是否顺畅(注意:调整大方舌/大方轴和面板、锁芯的位置)电池盒、侧板条、面板螺丝钉是否松动(注意:如有松动的现象需及时拧紧)。
(五)定期检查1、用机械钥匙开门时,是否可顺畅开门?2、检查锁内“黑匣子”开门记录,是否完整、正常?3、检查锁头位置是否正常及固定螺丝是否固定在锁头固定槽内。
4、检查电机的重点:对声音异响的电机进行注油或更换。
5、数据卡读取记录(数据卡备用2张),机械钥匙无开门记录或插卡无开门记录的,应换相应的微动开关或电机。
6、时钟较准(注意:重新设置即可)7、IC卡进出PCB板要轻松。
8、侧板条螺丝钉要固定紧。
9、把手松度不能超过4MM,打开方舌后,转动要轻松。
10、方舌进出要轻松灵活,方舌要直。
11、防插斜舌进出要轻松灵活,且有防插功能。
12、智能电机,要有报警功能。
13、锁头盖(爱迪尔)要有,且不能松动,要和面板保持一致。
(注意:调整锁头的进出位置)14、机械钥匙能轻松开门,反锁门锁。
15、锁头固定螺丝钉要拧入锁头的固定槽中。
(爱迪尔)16、面板固定要四点螺丝轮换顺序进行并适当拧紧,注意保持前后上下垂直。
17、电池盒后盖固定适当拧紧,触点不能被氧化,电池盒线无断痕,发霉。
电池不漏液、腐蚀及表面破皮。
如有损坏,应及时更换。
18、锁芯盖上螺丝钉要固定拧紧,且大方舌、组合斜舌、防插斜舌均能轻松进出。
19、灯罩固定紧,发光管要放入灯罩内。
(六)门锁的检查故障判断:1、首先检测门锁所有功能是否正常,判断门锁问题所在的部件、IC卡卡基异位的检查、门变形的检查、电池电压不足的检查。
2、针对门锁不正常功能初步判断问题所在的损坏零部件。
3、根据以上初步判断,更换或维修相应的零部件。
4、维修完成后用正确的使用方法检查测试门锁的所有功能是否正常。
5、分析故障出现的原因,如果是客不正确使用所造成,须提出具体的建议和正确的使用方法或是注意事项。
6、如有出现问题特殊的、出现频繁的,特别是新产品出现的问题,需要在处理时观察详细故障现象,以便向总公司或厂家反馈信息,产品在使用过程中出现的问题,有利于产品的改进。
