测量定位
生产制作
车间制作加工
预埋钢筋笼
原渠道面砼凿除，安装地笼，螺丝头用塑料管保护，灌入混凝土
待混凝土牢固后，去掉塑料保护管，安装标识牌，紧固螺丝
对安装位置进行定位，放样。
安装

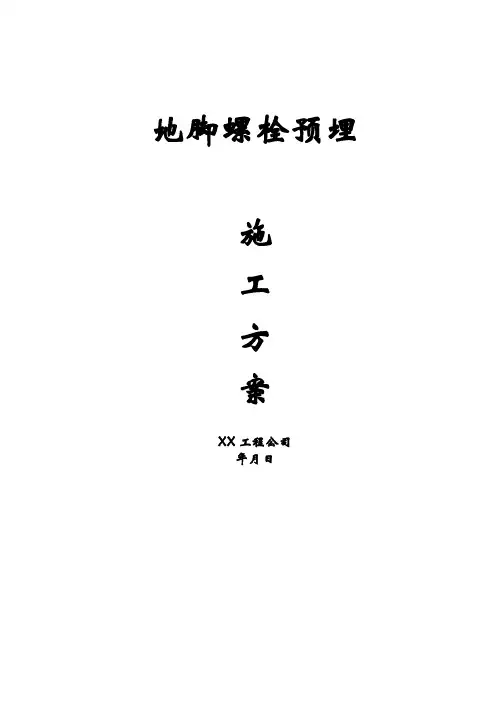

预埋地脚螺栓安装标牌专项施工方案
施工工艺流程如下图：
1、测量定位
1）.测量定位准备
①施工前，选聘相关专业工程师，在管护范围标识牌按设置要求进行测量定位；提交的设置清单应注明设置位置，并经测绘工程师签字确认，对安装位置进行定位。
②所有进入现场的测量器具进行精确检查、复核：项目部技术负责人对安装人员进行技术交底；编制标识牌布置图；建立测量数据设置位置进行精确测量及复测。
2.施工测量
根据经工程师的点位，在原渠道面划线，放样。
2、标识牌制作
严格按照本次投标文件中的《标识牌、界桩制作方案》制作加工。
3、安装
标识牌安装施工流程如下图：
3.1、作业准备和条件要求
施工准备作为施工的重要步骤，是施工能否顺利实施的基础，正式施工前，将重点进行对各种文件（施工图纸、施工程序、质量计划、特殊系统/特殊工艺的提前策划）、工机具、材料、人力等方面的准备。 3.2、文件准备
➢ 由技术人员根据施工进度计划对施工文件进行审核； ➢ 施工开始时，所有与施工活动相关文件都应得到业主批准。 3.3、工具准备
标识牌安装必要的工具和设备必须对其质量进行检查。水平尺等测量工具在使用前必须进行标定，测量工具的标定检验期，应符合规
图1：标识牌安装施工流程图
标识牌基础检查、放线 标识牌安装前检查 垫铁配制、基础打麻面 标识牌就位和找正调平
灌浆 养护与成本保护
工机具、材料准备
定要求。电动工具必须使用三项安全电源插头。
3.3.1常用电动工具
冲击电锤、冲击钻、吹风机、切割机、振动棒等。
3.3.2常用手动工具
手锤、保护套管、粉线盒、等。
3.3常用测量工具
卷尺、皮尺、水平尺、角尺、平板尺。
3.3.4运输工具
汽车、简便式吊车、人力平板车等。
3.3.5常用消耗材料准备
切割片、砂轮片、钻头、毛笔、油漆等。
3.4、人力准备
建立完善施工组织机构明确施工职责，责任落实到位、落实到人。所有从事标识牌安装的人员，都必须进行相关专业的技术培训，从而具备熟练的专业技能。
3.4.1标识牌安装人员组成如下：
技术人员；
班组长；
安装技工；
检查人员（QC1）。
3.4.2安装人员的数量及组成应根据现场情况决定，要考虑以下因数：
安装工期；
安装工程量；
工作类型；
工作日的工作小时数；
可能遇到的特殊问题；
现场条件下工人的工作效率。
3.5、个人安全防护用具准备
安全帽、安全鞋、安全带、手套、工作服、防护眼镜等。
3.6、人员职责
3.6.1技术人员
负责材料的采购计划，以及相应的技术管理工作；
监督工程质量、配合指导班组进行标识牌的安装和自检等工作；
及时组织施工人员进行技术、安全交底工作。
3.6.2班组长
熟悉界桩标识牌嵌入式安装的工艺流程；
负责组织安排人力、物力，严格按照施工要求、安全文明措施、环保要求等进行施工；
做好标识牌的安装和自检工作，施工完成后通知QC检查。
3.6.3安装技工
服从技术人员、班组长的工作分配；
严格按照标识牌安装工作程序的施工要求、安全文明措施要求、环保要求等进行施工。
3.6.4检查人员
负责对标识牌的安装质量进行检查，并填写标识牌安装检查记录表。
1、基础施工
1）、开挖前准备：
①、定位放线，根据定位确定轴线位置用石灰划出基坑（槽）开挖的边线；
②、绿化带内苗木移植，水电接驳；
③、收集已有地下管网资料，避免对其产生破坏；
④、工人及机具进入工地会同有关部门确定作业区域。
2）、场地开挖：
①、本项目基础较小，深度为0.6~0.8m，采用人工开挖；
②、开挖回填土临时堆放在路边，多余土方运输；
3）、混凝土基础施工：
①、清理槽底，然后下10cm碎石垫层料；
②、在基础垫层上放出基础轴线及边线，将螺栓定位，混凝土浇筑成型前，将螺栓埋设好；在埋设地脚螺栓时，先根据螺栓的位置制作模具，为了精确定位，先确定基准定位，一般取柱子的形心为定位点，根据柱子形心与螺栓的位置关系以及螺栓直径在模具上面定位钻孔，钻孔直径比螺栓直径大2mm，模具比螺栓组外边缘大50mm，为了保证垂直度，可根据找平层的厚度做两块相同的模具，制作成一个具备一定厚度的盒子。这样，螺栓穿入模具后，不会左右摇晃。螺栓穿入模具后，上部拧一个螺帽固定，可以调节螺栓预留高度。具体做法见图1。
D——螺栓孔直径，d——螺栓直径，L——螺栓组的螺栓间距，
h——同找平层厚度
图1 地脚螺栓模具图
③、将地脚螺栓模具基准点与柱子形心定位一致，校正标高后可将模具与短柱模板固定。然后将螺栓用钢筋与短柱钢筋可靠连接，防止钢筋位置移动，并宜事先在螺栓下部焊接一截短钢筋，让短钢筋支撑在短柱基础的混凝土上，防止螺栓的垂直位移。将螺栓加固好之后就可以取下模具进行下组地脚螺栓的安装。地脚螺栓的固定如图2。
1——短柱基础混凝土
2——短柱主筋
