膨胀螺栓（胀锚螺栓）
1.普通膨胀螺栓

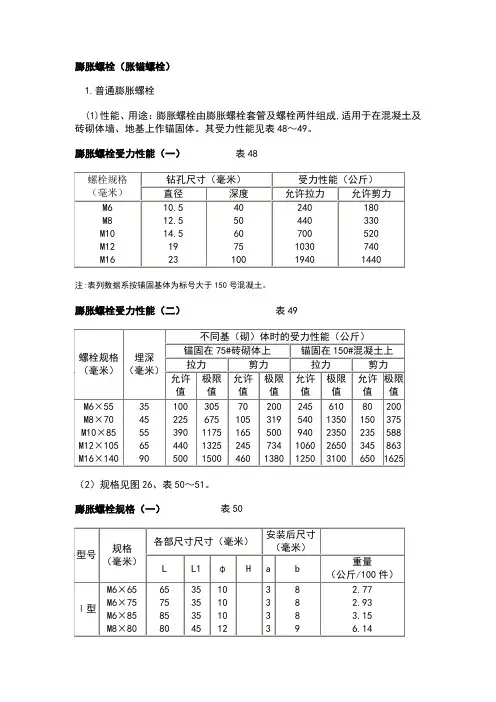

(1)性能、用途：膨胀螺栓由膨胀螺栓套管及螺栓两件组成,适用于在混凝土及砖砌体墙、地基上作锚固体。其受力性能见表48～49。
膨胀螺栓受力性能（一） 表48
螺栓规格
（毫米） 钻孔尺寸（毫米） 受力性能（公斤）
直径 深度 允许拉力 允许剪力
M6
M8
M10
M12
M16 10.5
12.5
14.5
19
23 40
50
60
75
100 240
440
700
1030
1940 180
330
520
740
1440
注:表列数据系按铺固基体为标号大于150号混凝土。
膨胀螺栓受力性能（二） 表49
螺栓规格
（毫米） 埋深
（毫米） 不同基（砌）体时的受力性能（公斤）
锚固在75#砖砌体上 锚固在150#混凝土上
拉力 剪力 拉力 剪力
允许值 极限值 允许值 极限值 允许值 极限值 允许值 极限值
M6×55
M8×70
M10×85
M12×105
M16×140 35
45
55
65
90 100
225
390
440
500 305
675
1175
1325
1500 70
105
165
245
460 200
319
500
734
1380 245
540
940
1060
1250 610
1350
2350
2650
3100 80
150
235
345
650 200
375
588
863
1625
（2）规格见图26、表50～51。
膨胀螺栓规格（一） 表50
型号 规格
（毫米） 各部尺寸尺寸（毫米） 安装后尺寸
（毫米）
L L1 φ H a b 重量
（公斤/100件）
Ⅰ型 M6×65
M6×75
M6×85
M8×80
M8×90
M8×100
M10×95
M10×110 65
75
85
80
90
100
95
110 35
35
35
45
45
45
55
55 10
10
10
12
12
12
14
14 3
3
3
3
3
3
3
3 8
8
8
9
9
9
12
12 2.77
2.93
3.15
6.14
6.42
6.72
10
10.9 M10×125 M12×110
M12×130
M12×150
M16×150
M16×175 125
110
130
150
150
175 55
65
65
65
90
90 14
18
18
18
22
22 3
4
4
4
4
4 12
14.5
14.5
14.5
19
19 11.6
16.9
18.3
19.6
37.2
40.4
Ⅱ型 M10×150
M10×175
M10×200
M12×150
M12×200
M12×250
M16×200
M16×250
M16×300 150
175
200
150
200
250
200
250
300 55
55
55
65
65
65
90
90
90 14
14
14
18
18
18
22
22
22 8
8
8
10
10
10
13
13
13 3
3
3
4
4
4
4
4
4 12
12
12
14.5
14.5
14.5
19
19
19 13
14.2
15.4
20
23.7
27.4
44
60.5
67
膨胀螺栓规格（二） 表51
规格
（毫米） 埋深
（毫米） 钻孔直径
（毫米）
规格
（毫米） 埋深
（毫米） 钻孔直径
（毫米）
M5×45
M6×55
M8×70
M10×85
M12×105
M14×125 25
35
45
55
65
75 8
10
12
14
16
18 M16×140
M18×155
M20×170
M22×185
M24×200
M27×215 90
155
120
135
150
155 22
26
28
32
35
38
YG型膨胀螺栓的抗拉抗剪力设计值（混凝土构造手册）（锚固于≥C15混凝土中）
规格型号 ； 净截面（mm2）； 抗拉力设计值（KN） ； 抗剪力设计值（KN）
YG1-M10 ； 42.2 ； 7.17 ； 4.94
YG1-M12 ； 64.6 ； 10.98 ； 7.56 YG1-M16 ； 123.6 ； 21.01 ； 14.46
YG1-M20 ； 201.2 ； 34.20 ； 23.54
YG2，3-M16 ；144.1（201） ； 24.50 ； 16.86（23.52）
YG2，3-M20 ；225.2（314） ； 38.28 ； 26.35（36.74）
YG3-M12 ； 76.3 ； 12.97 ； 8.93
YG3-M24 ； 324.3 ； 55.13 ； 37.94
YG3-M30 ； 518.9 ； 88.21 ； 60.71
YG3-M36 ； 759.5 ； 129.12 ； 88.86
注：
1.括号内为YG2型
2.锚固于C10混凝土中的膨胀螺栓，应按表中值再乘以0.75折减系数
3.主要承重结构、重要管道以及高速运转、承受冲击荷载和振动较大的设备应加大一级规格型号。
4.YG0型未列入。
用途：
YG1型：锚固承受静荷载的支承件，如安装电缆支架等；
YG2型：锚固承受动荷载和受力较大的设备部件，如用作管道支架和设备基础的地脚螺栓；
YG3型：锚固承受动荷载和受力较大的设备部件，如用作管道支架和设备基础的地脚螺栓；（与YG2型的安装方式不同）分单胀管式和双胀管式
