梁底支撑计算

梁木模板与支撑计算书 一、梁模板基本参数 梁截面宽度 B=500mm， 梁截面高度 H=800mm， H方向对拉螺栓1道，对拉螺栓直径14mm， 对拉螺栓在垂直于梁截面方向距离(即计算跨度)850mm。 梁模板使用的木方截面40×80mm， 梁模板截面侧面木方距离200mm。 梁底模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。 梁侧模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。 二、梁模板荷载标准值计算 模板自重 = 0.200kN/m2； 钢筋自重 = 1.500kN/m3； 混凝土自重 = 24.000kN/m3； 施工荷载标准值 = 2.500kN/m2。 强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。 新浇混凝土侧压力计算公式为下式中的较小值: 其中 γc—— 混凝土的重力密度，取24.000kN/m3； t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取3.000h； T —— 混凝土的入模温度，取20.000℃； V —— 混凝土的浇筑速度，取1.000m/h； H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m； β—— 混凝土坍落度影响修正系数，取0.850。 根据公式计算的新浇混凝土侧压力标准值 F1=17.130kN/m2 考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值: F1=0.90×17.140=15.426kN/m2 考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值: F2=0.90×6.000=5.400kN/m2。 三、梁底模板木楞计算 梁底木方的计算在脚手架梁底支撑计算中已经包含！ 四、梁模板侧模计算 面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下 作用在梁侧模板的均布荷载q=(1.2×15.43+1.40×5.40)×0.80=20.857N/mm 面板的截面惯性矩I和截面抵抗矩W分别为: 本算例中，截面惯性矩I和截面抵抗矩W分别为: 截面抵抗矩 W = bh2/6 = 80.00×1.50×1.50/6 = 30.00cm3； 截面惯性矩 I = bh3/12 = 80.00×1.50×1.50×1.50/12 = 22.50cm4； 式中：b为板截面宽度，h为板截面高度。

梁模板(扣件钢管架)计算书

天津渤龙湖总部基地项目工程 ；工程建设地点：天津滨海高新产业区内；属于框架结构；地上4~16层；地下1层；建筑高度：24~60m；标准层层高：4.2m ；总建筑面积：240000平方米；总工期：365天。

本工程由天津百戊建设发展有限公司投资建设，天津华汇建筑工程设计有限公司设计，华北有色工程地勘有限公司地质勘察，天津联合工程建设监理有限公司监理，中建二局第四建筑工程有限公司组织施工。

高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范编制。

因本工程梁支架高度大于4米，根据有关文献建议，如果仅按规范计算，架体安全性仍不能得到完全保证。为此计算中还参考了《施工技术》2002（3）：《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。

梁段:L1（图纸中最大框架梁）

一、参数信息

1.模板支撑及构造参数

梁截面宽度 B(m)：0.30；梁截面高度 D(m)：0.80；

混凝土板厚度(mm)：100.00；立杆沿梁跨度方向间距La(m)：1.20；

立杆上端伸出至模板支撑点长度a(m)：0.10；

立杆步距h(m)：1.20；板底承重立杆横向间距或排距Lb(m)：1.20；

梁支撑架搭设高度H(m)：7.00；梁两侧立杆间距(m)：0.90； 承重架支撑形式：梁底支撑小楞垂直梁截面方向；

梁底增加承重立杆根数：0；

采用的钢管类型为Φ48×3.2；

立杆承重连接方式：单扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数：1.00；

2.荷载参数

新浇混凝土重力密度(kN/m3)：24.00；模板自重(kN/m2)：0.30；钢筋自重(kN/m3):1.80；

施工均布荷载标准值(kN/m2)：2.0；新浇混凝土侧压力标准值(kN/m2)：17.8；

安全设施计算软件(2014) PKPM软件出品

梁模板扣件钢管高支撑架计算书

依据规范:

《建筑施工模板安全技术规范》JGJ 162-2008

《建筑结构荷载规范》GB50009-2012

《钢结构设计规范》GB50017-2003

《混凝土结构设计规范》GB50010-2010

《建筑地基基础设计规范》GB50007-2011

《建筑施工木脚手架安全技术规范》JGJ 164-2008

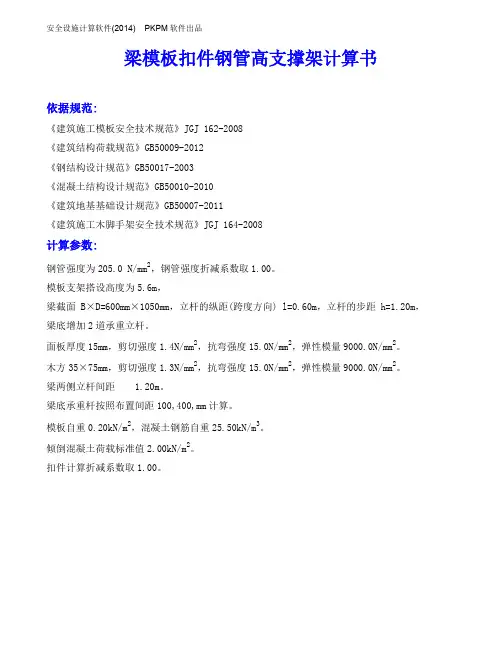

计算参数:

钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。

模板支架搭设高度为5.6m，

梁截面 B×D=600mm×1050mm，立杆的纵距(跨度方向) l=0.60m，立杆的步距 h=1.20m，

梁底增加2道承重立杆。

面板厚度15mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量9000.0N/mm2。

木方35×75mm，剪切强度1.3N/mm2，抗弯强度15.0N/mm2，弹性模量9000.0N/mm2。

梁两侧立杆间距 1.20m。

梁底承重杆按照布置间距100,400,mm计算。

模板自重0.20kN/m2，混凝土钢筋自重25.50kN/m3。

倾倒混凝土荷载标准值2.00kN/m2。

扣件计算折减系数取1.00。 安全设施计算软件(2014) PKPM软件出品

560012001050600400400400

图1 梁模板支撑架立面简图

按照模板规范4.3.1条规定确定荷载组合分项系数如下：

由可变荷载效应控制的组合S=1.2×(25.50×1.05+0.20)+1.40×2.00=35.170kN/m2

由永久荷载效应控制的组合S=1.35×25.50×1.05+0.7×1.40×2.00=38.106kN/m2

由于永久荷载效应控制的组合S最大，永久荷载分项系数取1.35，可变荷载分项系数取0.7×1.40=0.98

梁模板（扣件式，梁板立柱共用）计算书

计算依据：

1、《建筑施工脚手架安全技术统一标准》GB51210-2016

2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－2011

3、《建筑施工模板安全技术规范》JGJ162-2008

4、《混凝土结构设计规范》GB 50010-2010

5、《建筑结构荷载规范》GB 50009-2012

6、《钢结构设计标准》GB 50017-2017

7、《建筑结构可靠性设计统一标准》GB50068-2018

一、工程属性

新浇混凝土梁名称 KL2(7) 混凝土梁截面尺寸(mm×mm) 300×750

模板支架高度H(m) 6.45 模板支架横向长度B(m) 36

模板支架纵向长度L(m) 118 支架外侧模板高度Hm（mm） 600

梁侧楼板厚度(mm) 130

二、荷载设计

模板及其支架自重标准值G1k(kN/m2) 面板 0.1

面板及小梁 0.3

楼板模板 0.5

新浇筑混凝土自重标准值G2k(kN/m3) 24

混凝土梁钢筋自重标准值G3k(kN/m3) 1.5 混凝土板钢筋自重标准值G3k(kN/m3) 1.1

施工荷载标准值Q1k(kN/m2) 3 支撑脚手架计算单元上集中堆放的物料自重标准值Gjk(kN) 1

模板支拆环境是否考虑风荷载 是

风荷载参数：

风荷载标准值ωk(kN/m2) 基本风压ω0(kN/m2) 省份 浙江

0.35

ωk=ω0μzμst=0.04 地区 杭州市

风荷载高度变化系数μz 地面粗糙度 C类(有密集建筑群市区)

0.796

模板支架顶部离建筑物地面高度(m) 24

风荷载体型系数μs 单榀模板支架μst 0.145

整体模板支架μstw 3.447 ωfk=ω0μzμstw=0.96

支架外侧模板μs 1.3 ωmk=ω0μzμs=0.362
