试卷第1页，共5页 人教版九年级全一册 15.5 串、并联电路中电流的规律 同步练习
一、单选题
1．将L1、L2、L3三盏灯串联在电路中，发现L1最暗，L2较亮，发现L3最亮，则通过三盏灯的电流（ ）
A．I1＞I2＞I3 B．I1=I2=I3 C．I1＜I2＜I3 D．无法判断
2．在探究“并联电路干路电流与支路电流关系时”第一条支路电流大约0.5A，第二条支路电流大约0.4A，那么他在实验中所选择电流表的量程应该是
A．始终用小量程测支路和干路电流 B．始终用大量程测支路和干路电流
C．用小量程测支路，用大量程测干路 D．大小量程都可以
3．两只小灯泡L1、L2接入同一电路中，两灯发光时，通过两灯的电流相等，则（ ）
A．两灯一定是串联的
B．两灯可能是串联的也可能是并联的
C．两灯一定是并联的
D．不能确定
4．如图所示，实验室提供了一段导体，该导体由AB和BC两部分构成，且除横截面积不同外其余条件均相同，现将该导体连入电路中，通过这两部分电流的关系说法正确的是（ ）
A．IAB>IBC B．IAB
5．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻1R和2R中的电流分别为（ ）
A．1.2A，0.22A B．0.98A，0.22A
C．0.96A，0.24A D．0.24A，1.2A
6．下列关于电流和电路的表述，正确的是（ ） 试卷第2页，共5页 A．电荷的移动方向就是电流的方向
B．并联电路中各支路的电流大小一定不相等
C．串联电路中电流从正极流向负极的过程中，电流越来越小
D．测电流时，电流表和被测用电器串联，电流从表的正接线柱流进
7．如图所示，开关闭合后L1和L2都在发光，观察发现，灯L1比L2要亮，下列关于两盏灯中电流大小的说法中，正确的是（ ）
A．灯 L1中的电流大 B．两灯中电流一样大
C．灯 L2中的电流大 D．无法进行比较
实用精品文献资料分享

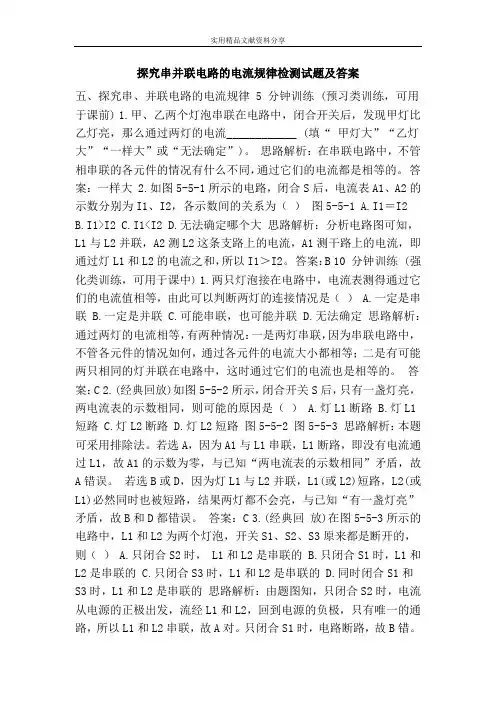

探究串并联电路的电流规律检测试题及答案
五、探究串、并联电路的电流规律 5 分钟训练 (预习类训练，可用于课前) 1.甲、乙两个灯泡串联在电路中，闭合开关后，发现甲灯比乙灯亮，那么通过两灯的电流____________ (填“ 甲灯大”“乙灯大”“一样大”或“无法确定”)。 思路解析：在串联电路中，不管相串联的各元件的情况有什么不同，通过它们的电流都是相等的。 答案：一样大 2.如图5-5-1所示的电路，闭合S后，电流表A1、A2的示数分别为I1、I2，各示数间的关系为（ ） 图5-5-1 A.I1＝I2
B.I1>I2 C.I1
只闭合S3时，电流从电源的正极出发，只经过L2回到电源的负极，所以电路中只有L2，故C错。同时闭合S1和S3时，电流从电源的正极出发，在L1右端分为两路，一路经过L1和S1回到电源的负极，另一路经过L2回到电源的负极，共有两条通路，故L1和L2并联，D错。 答案：A 4.（2010广西贵港钦州模拟）在“用电流表测电流”的实验中，某同学接成如图5-5-4(a)所示的电路。当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图5-5-4(b)所示，则通过灯L2的电流为________A，10 s内通过灯L1的电荷量为_________C。 图5-5-4 思路解析：通过灯L2的电流由电流表的示数可直接读出I2=0.32 A；○A1的量程是0～3 A，所以○A1的示数为1.6 A，则I1=1.6 A-0.32 A=1.24 A。 Q=I1t=(1.6 A-0.32 A)×10
s＝12.8 C。 答案：0.32 12.8 5.在并联电路中，某一支路中 的电流会不会大于或等于干路中的电流?(可与水流比较回答) 思路解析：在并联电路中，电流从电源的正极“流出”，在分支处，电流“分流”，“并排”流过各支路上的元件；在另一端各支路上的电流又“汇合”在一起，回到电源负极。理论和实践都表明，并联电路中，干路中的电流等于各支路中的电流之和。 答案：在并联电路中，某一支路中的电流一定不会大于或等于干路的电流。因为与水流相比，从干渠里流出的水分支后，由于每一支路上的水流都是从干渠里流出来的，所以每一支路上的水流都比干渠里的水流小。同理，在并联电路中，每一条支路上的电流都比干路中的电流小。 快乐时光 鲨鱼与鳄鱼 在一个河塘边，一个旅游者问一个村民：“这河里能洗澡吗？”村民说：“不能，因为这条河里有鳄鱼。”旅游者很吃惊地问：“那在河的下游呢？”村民看了看旅游者说：“那当然可以了，因为这里的鳄鱼怕那里的鲨鱼……” 30分钟训练 (巩固 类训练，可用于课后) 1.在图5-5-5所示的电路中，当开关S闭合后，电流表测的是通过________的电流。 图5-5-5 思路解析：分析电路可知，电流从电源的正极“流出”，经过S后分成两路，一路经过L1回到电源负极，另一路经过A和L2回到电源负极，可见电流表测的是通过L2的电流。 答案：L2 2.一个开关同时控制两盏电灯，下列说法不正确的有（ ） A.不能判断出这两盏灯是串联的 B.能判断出这两盏灯是串联的 C.电流实用精品文献资料分享
初三物理探究串并联电路中电流的规律试题
1. 如图所示的电路中，电源电压为12V，闭合开关后，电流表的示数为0.4A，电压表的示数为8V，则电阻R2的阻值为
Ω，将滑动变阻器R1的滑片向右移动，电压表的示数将变 。
【答案】10 小
【解析】观察电路图9可知，R1、R2串联，电压表测滑动变阻器R1两端电压U1，电流表测电路中的电流；由题意知，电源电压U=12V，I=0.4A，U1=8V，由串联电路电压规律得电阻R2两端电压为：U2=U-U1=12V-8V=4V，．将滑动变阻器R1的滑片向右移动时，接入电路电阻减小，电路总电阻变小；根据欧姆定律可知，电路中的电流变大，根据U=IR可知，R2两端电压变大，由串联电路总电压等于各分电压之和可知，R1两端电压变小，即电压表示数变小．
【考点】欧姆定律应用；串联电路电流规律；串联电路电压规律；滑动变阻器使用．
2. 通过两电路元件A和B的电流与其两端电压的关系如图，则元件A的电阻为 Ω，将A和B串联后接在某一电路中，已知电路中电流为0.2A，则电源电压为 V．
【答案】5；3．
【解析】由题意知：A和B串联后接在某一电路中，通过电路中电流为I=0.2A，由图象可知，电阻阻值：RA= UA/I="1V/0.2A" =5Ω；由图象可知，I=0.2A时，UA=1V，UB=2V，则电源电压：U=UA+UB=1V+2V=3V。
【考点】欧姆定律及其应用
3. 如图所示电源电压额定且U=12V，R1=12Ω．R2=6Ω，R3=4Ω，闭合开关S后，电流表A1和A2的示数分别为（ ）
A．3A 1A B．3A 3A C．5A 1A D．5A 3A
【答案】D
【解析】
由电路图可知，三电阻并联，电流表A1测R2、R3支路的电流之和，电流表A2测R1、R2支路的电流之和；
通过三电阻的电流分别为：
所以，电流表A1和A2的示数分别为：IA1=I2+I3=2A+3A=5A，IA2=I1+I2=1A+2A=3A． 故选D．
人教版物理-九年级全一册-第十五章-第五节-串,并联电路中电流的规律-同步练习（包含答案）
1 / 14 人教版物理-九年级全一册-第十五章-第五节-串,并联电路中电流的规律-同步练习
一、单选题
1.有L1和L2两只灯泡串联在电路中，闭合开关后，发现L1很亮，L2很暗。下列判断正确的是（ ）
A. 通过灯L1的电流较大 B. 通过灯L1和L2的电流相等
C. 通过灯L2的电流较大 D. 无法判断通过两灯的电流大小
2.下列都是小丽探究关于串、并联电路电流电压规律的一些说法，正确的是（ ）
A. 串联电路中灯泡较亮的电流更大
B. 并联电路的总电压等于各支路两端电压之和
C. 两个灯泡通过的电流相等，它们之间一定是串联
D. 并联电路支路中的电流等于干路中的电流减去其它支路电流
3.家庭电路中工作的用电器越多，则（ ）
A. 电路总电阻变大 B. 电路总功率变小 C. 总电压变小 D. 总电流变大
4.在“探究串联电路中的电流特点”实验中，某同学用电流表分别测出图中A、B、C三处的电流大小，并初步得到它们之间关系的结论．为了进一步探究它们之间的关系，下一步他的操作是（ ）
A. 将电源两极对调，再次测量A、B、C三处的电流
B. 改变开关S的位置，再次测量A、B、C三处的电流
C. 将图中两只灯泡位置对调，再次测量A、B、C三处的电流
D. 换用不同规格的灯泡，再次测量A、B、C三处的电流
5.在图所示的电路中，电源电压不变，电阻R1大于R2。闭合电键后，通过R1的电流I1与通过R2的电流I2的关系是（ ）
A. I1＞I2 B. I1＝I2 C. I1＜I2 D. 均有可能
