水力学实验报告(静水压强量测实验)

实验一 静水压强演示实验一、目的要求1、量测静水中任一点的压强；2、观察封闭容器内静止液体表面压力。

3、掌握U 形管和测压管的测压原理及运用等压面概念分析问题的能力。

二、实验设备实验设备见实验室水静压强仪。

三、实验步骤及原理1、打开排气阀，使密封水箱与大气相通，则密封箱中表面压强0p 等于大气压强a p 。

那么开口筒水面、密封箱水面及连通管水面均应齐平。

2、关闭排气阀，用加压器缓慢加压，密封箱中空气的压强缓慢增大。

U 形管和测压管出现压差△h 。

待稳定后，开口筒与密封箱两液面的高差即为压强差h p p a γ=-01。

3、打开排气阀，使液面恢复到同一水平面上，关闭排气阀，找开密闭容器底部的水门，放出一部分水，造成密闭容器的体积增大而压强减小。

此时a p p <0，待稳定后，其压强差称为真空，以水柱高度表示即为真空度：32120∇-∇=∇-∇=-γp p a =h 24、按照以上原理，可以求得密封箱液体中任一点A 的绝对压强A p '。

设A 点在密封箱水面以下的深度为A h 0，1号管和2号管水面以下的深度为A h 1和h 2A ，则：A p 'A a h h p p 02100)(γγ+∇-∇+='A a A a h p h p 21γγ+=+=四、注意事项检查密封箱是否漏气。

五、量测与计算静水压强仪编号 01 ； 实测数据与计算（表1、表2）。

表1 观测数据表2 计算设A点在水箱水面下的深度h0A为10 厘米。

实验二流线演示实验一、演示目的1、通过演示进一步了解流线的基本特征。

2、观察液体流经不同固体边界时的流动现象。

二、演示原理流场中液体质点的运动状态，可以用迹线或流线来描述，在恒定流中，流线和迹线互相重合。

在流线仪中，用显示液通过分格栅组成流场，整个流场内的“流线谱”可形象地描绘液流的流动趋势，当这些有色线经过各种形状的固体边界时，可以清晰地反映出流线的特征及性质。

竭诚为您提供优质文档/双击可除静水压强的测定实验报告篇一：静水压强量测实验(完成)(1)武汉大学教学实验报告篇二：静水压强实验完成版1-1静水压强实验（experimentofstastichydraulicspressure）一、实验目的要求、1、掌握用测压管测量流体静压强的技能；2、验证不可压缩流体静力学基本方程；3、通过对诸多流体静力学现象的实验分析研讨，进一步提高解决静力学实际问题的能力。

4、巩固绝对压强、相对压强、真空度概念。

二、实验装置、图1.1静水压强实验装置图1、测压管；2、带标尺测压管；3、连通管；4、真空测压管；5、u型测压管；6、通气阀；7、加压打气球；8、截止阀；9、油柱；10、水柱；11、减压放水阀。

说明：1、所有测压管液面标高均以标尺（测压管2）零读数为基准；2、仪器铭牌所注?b、?c、?D系测点b、c、D标高；若同时取标尺零点作为静力学基本方程的基准点，则?b、?c、?D亦为zb、zc、zD；3、本仪器所有阀门旋柄顺管轴线为开。

三、实验原理、1、在重力作用下不可压缩流体静力学基本方程为：pz+?=const或：p?p0h（1.1）式中：z——被测点在基准面以上的位置高度；p——被测点的静水压强，用相对压强表示，以下同；p0——水箱中液面的表面压强；?——液体容重；h——被测点的液体深度。

另对装有水油（图1.2及图1.3）u型测管，应用等压面原理可得油的比重s0有下列关系：?0h1s0=??=h1?h2（1.2）据此可用仪器直接测得s0四、实验方法与步骤、1、搞清仪器组构及其用法，包括：1）阀门开关；2）加压方法——关闭所有阀门（包括截止阀），然后用打气球充气；3）减压方法——开启筒底阀11放水；4）检查仪器是否密封——加压后检查测管1、2、5液面高程是否恒定。

若下降，表明漏气，应查明原因并加以处理。

2、记录仪器编号及各常数（记入表1.1）。

五、实验数据记录及分析1、量测点静压强（各点压强用厘米水柱高表示）。

静水压强实验报告
实验目的：研究静水的压强分布规律。

实验器材：水槽、塞子、刻度尺、玻璃管、手柄塞、气泵、橡胶管、水柱
实验原理：静水压强是指水柱的压力作用在一定面积上的力，即单位面积上的压力。

静水压强与水柱的高度，液体的密度和重力加速度有关，可用公式P = ρgh计算，其中P为静水压强，ρ为液体的密度，g为重力加速度，h为液体的高度。

实验步骤：
1. 将水槽中水平放置，并将塞子拔掉。

2. 在水槽中放入玻璃管，使其底部接触水面，并固定在水槽边缘。

3. 在玻璃管中装入水柱，使其高度适当。

4. 用刻度尺测量水柱的高度h，并记录下来。

5. 在水柱上方插入手柄塞，并用气泵将其固定。

6. 运用压力表测量手柄塞上受到的压力，并记录下来。

7. 重复实验3至6，分别改变水柱的高度，得到不同高度下的
压力值。

实验数据：
水柱高度h (cm) 手柄塞上压力P (Pa)
-----------------------------
10 1000
20 2000
30 3000
40 4000
50 5000
实验结果分析：根据实验数据，可以计算得到水柱高度与静水压强的关系，绘制压强-高度的图形。

根据实验结果可以得出
结论，当水柱的高度增加时，静水压强也随之增加，并且压强与高度之间呈线性关系。

实验结论：静水压强与水柱的高度成正比，当水柱高度增加时，静水压强也随之增加。

该实验结果验证了静水压强与水柱高度之间的关系。

实验一 静水压强演示实验一、目的要求1、量测静水中任一点的压强；2、观察封闭容器内静止液体表面压力。

3、掌握U 形管和测压管的测压原理及运用等压面概念分析问题的能力。

二、实验设备实验设备见实验室水静压强仪。

三、实验步骤及原理1、打开排气阀，使密封水箱与大气相通，则密封箱中表面压强0p 等于大气压强a p 。

那么开口筒水面、密封箱水面及连通管水面均应齐平。

2、关闭排气阀，用加压器缓慢加压，密封箱中空气的压强缓慢增大。

U 形管和测压管出现压差△h 。

待稳定后，开口筒与密封箱两液面的高差即为压强差h p p a γ=-01。

3、打开排气阀，使液面恢复到同一水平面上，关闭排气阀，找开密闭容器底部的水门，放出一部分水，造成密闭容器的体积增大而压强减小。

此时a p p <0，待稳定后，其压强差称为真空，以水柱高度表示即为真空度：32120∇-∇=∇-∇=-γp p a =h 24、按照以上原理，可以求得密封箱液体中任一点A 的绝对压强A p '。

设A 点在密封箱水面以下的深度为A h 0，1号管和2号管水面以下的深度为A h 1和h 2A ，则：A p 'A a h h p p 02100)(γγ+∇-∇+='A a A a h p h p 21γγ+=+=四、注意事项检查密封箱是否漏气。

五、量测与计算静水压强仪编号 01 ； 实测数据与计算（表1、表2）。

表1 观测数据表2 计算设A点在水箱水面下的深度h0A为10 厘米。

实验二流线演示实验一、演示目的1、通过演示进一步了解流线的基本特征。

2、观察液体流经不同固体边界时的流动现象。

二、演示原理流场中液体质点的运动状态，可以用迹线或流线来描述，在恒定流中，流线和迹线互相重合。

在流线仪中，用显示液通过分格栅组成流场，整个流场内的“流线谱”可形象地描绘液流的流动趋势，当这些有色线经过各种形状的固体边界时，可以清晰地反映出流线的特征及性质。

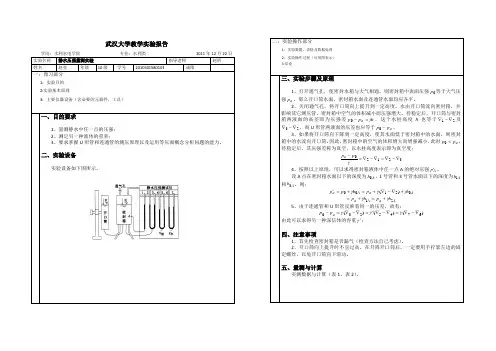

武汉大学教学实验报告学院：水利水电学院专业：水利类2011年12月22日实验名称静水压强量测实验指导老师赵昕姓名赵亮年级10级学号2010301580103 成绩一：预习部分1：实验目的2:实验基本原理3：主要仪器设备（含必要的元器件，工具）一、目的要求1、量测静水中任一点的压强；2、测定另一种液体的重率；3、要求掌握U形管和连通管的测压原理以及运用等压面概念分析问题的能力。

二、实验设备实验设备如下图所示。

二：实验操作部分1：实验数据，表格及数据处理2：实验操作过程（可用图表示）3结论三、实验步骤及原理1、打开通气孔，使密封水箱与大气相通，则密封箱中表面压强0p等于大气压强a p。

那么开口筒水面、密封箱水面及连通管水面均应齐平。

2、关闭通气孔，将开口筒向上提升到一定高度。

水由开口筒流向密封箱，并影响其它测压管。

密封箱中空气的体积减小而压强增大。

待稳定后，开口筒与密封箱两液面的高差即为压强差hpp aγ=-，这个水柱高度h也等于21∇-∇及23∇-∇，而U形管两液面的压差也应等于a pp-。

3、如果将开口筒向下降到一定高度，使其水面低于密封箱中的水面，则密封箱中的水流向开口筒。

因此，密封箱中的空气的体积增大而增强减小，此时a pp<，待稳定后，其压强差称为真空，以水柱高度表示即为真空度：32120∇-∇=∇-∇=-γpp a4、按照以上原理，可以求得密封箱液体中任一点A的绝对压强A p'。

设A点在密封箱水面以下的深度为Ah0，1号管和3号管水面以下的深度为Ah1和Ah3，则：AaAahphpp021)(γγγ+∇-∇+=+='AaAahphp21γγ+=+=5、由于连通管和U形管反映着同一的压差，故有：)()()(674523∇-∇=∇-∇'=∇-∇=-γγγapp由此可以求得另一种深信体的容重γ'：四、注意事项1、首先检查密封箱是否漏气（检查方法自己考虑）。

静水压强实验报告静水压强实验报告引言：静水压强是物理学中的一个基本概念，它描述了液体在静止状态下对物体施加的压力。

通过实验，我们可以直观地观察到液体的压强与液体的深度、液体的密度以及重力加速度等因素有关。

本实验旨在通过测量不同深度下的静水压强，验证静水压强与液体深度的关系，并探究其它可能的影响因素。

实验目的：1. 验证静水压强与液体深度的关系；2. 探究静水压强与液体密度、重力加速度的关系；3. 分析可能的误差来源。

实验器材：1. 透明的容器；2. 液体（如水）；3. 液位计；4. 垂直刻度尺；5. 实验平台；6. 数字电子秤。

实验步骤：1. 将透明容器放置在实验平台上，并用液体（如水）填满容器；2. 将液位计固定在容器的一侧，以便测量液体的深度；3. 使用垂直刻度尺，测量液体的深度，并记录数据；4. 使用数字电子秤，测量液体的质量，并记录数据；5. 重复步骤3和步骤4，测量不同深度下的液体质量和深度数据。

实验结果与分析：根据实验数据，我们可以得出以下结论：1. 静水压强与液体深度成正比关系。

当液体深度增加时，静水压强也随之增加。

这符合物理学中的基本原理，即液体的压强与液体的深度成正比，与液体的密度和重力加速度有关。

2. 静水压强与液体密度成正比关系。

当液体密度增加时，静水压强也随之增加。

这是因为液体的压强与液体的密度成正比，密度越大，分子间的相互作用力越大，压强也就越大。

3. 静水压强与重力加速度成正比关系。

当重力加速度增加时，静水压强也随之增加。

这是因为压强是由液体的重力引起的，重力加速度越大，液体受到的压力也就越大。

误差分析：在实验过程中，可能存在以下误差来源：1. 液体表面的波动：由于外界因素的干扰，液体表面可能会产生波动，导致液体深度的测量不准确。

为减小误差，可以等待液体表面稳定后再进行测量。

2. 容器形状不规则：如果容器的形状不规则，液体深度的测量结果可能会受到影响。

为减小误差，可以使用规则形状的容器，并确保液体充满整个容器。

水力学实验报告学院：班级：姓名：学号：第三组同学：姓名：学号：姓名：学号：姓名：学号：2015.12.251 平面静水总压力实验1.1实验目的1.掌握解析法及压力图法，测定矩形平面上的静水总压力。

2.验证平面静水压力理论。

1.2实验原理作用在任意形状平面上的静水总压力P 等于该平面形心处的压强p c 与平面面积A 的乘积：A p P c =，方向垂直指向受压面。

对于上、下边与水面平行的矩形平面上的静水总压力及其作用点的位置，可采用压力图法：静水总压力P 的大小等于压强分布图的面积Ω和以宽度b 所构成的压强分布体的体积。

b P Ω=若压强分布图为三角形分布、如图3-2，则He b gH P 31212==ρ式中：e －为三角形压强分布图的形心距底部的距离。

若压强分布图为梯形分布，如图3-3，则2121212321H H H H a e ab H H g P ＋＋）＋（⋅==ρ式中：e －为梯形压强分布图的形心距梯形底边的距离。

图1-1 静水压强分布图（三角形） 图1-2 静水压强分布图（梯形）本实验设备原理如图3-4，由力矩平衡原理。

图1-3 静水总压力实验设备图10L P L G ⋅=⋅其中：e L L -=1求出平面静水总压力1L GL P =1.3实验设备在自循环水箱上部安装一敞开的矩形容器，容器通过进水开关K l ，放水开关K 2与水箱连接。

容器上部放置一与扇形体相连的平衡杆，如图3-5所示。

??3-5 ??????图 1-4 静水总压力仪 1.4实验步骤1.熟悉仪器，测记有关常数。

2.用底脚螺丝调平，使水准泡居中。

3.调整平衡锤使平衡杆处于水平状态。

4.打开进水阀门K 1，待水流上升到一定高度后关闭。

5.在天平盘上放置适量砝码。

若平衡杆仍无法达到水平状态，可通过进水开关进水或放水开关放水来调节进放水量直至平衡。

6.测记砝码质量及水位的刻度数。

7.重复步骤4～6，水位读数在100mm 以下做3次，以上做3次。

静水压强实验报告实验目的：本实验旨在探究液体静水压强与液体高度、液体密度及重力加速度等因素之间的关系。

实验原理：液体所受到的压力称为液压，液体对容器壁的压力称为静水压强。

液体中某一点的静水压强与该点的深度成正比，与液体密度及重力加速度成正比。

公式为：P = ρgh，其中P表示静水压强，ρ表示液体的密度，g表示重力加速度，h表示液体的高度。

实验器材：1. 液体容器：透明的圆柱形容器2. 静水压强计：用于测量液体的静水压强3. 液体：可以选择水或其他无色透明液体4. 标尺：用于测量液体的高度5. 实验平台：用于将实验器材固定在一起实验步骤：1. 将液体容器放在实验平台上，并固定好。

2. 将液体倒入容器中，使其高度适中，不要超过容器的高度。

3. 将静水压强计插入液体中，确保其完全浸入。

4. 读取静水压强计的读数，并记录下来。

5. 使用标尺测量液体的高度，并记录下来。

6. 重复以上步骤，改变液体的高度，记录对应的静水压强计读数和液体高度。

7. 将实验数据整理并计算静水压强。

8. 根据计算结果绘制静水压强与液体高度的关系图。

实验数据处理：1. 根据实验记录的数据，计算每组实验的静水压强值。

2. 绘制静水压强与液体高度的关系图。

3. 分析实验结果，探究静水压强与液体高度、液体密度及重力加速度之间的关系。

实验结果分析：根据实验数据处理得出的结果，在静水条件下，液体的静水压强与液体高度成正比，与液体密度及重力加速度成正比。

即静水压强P = ρgh。

不同液体的静水压强相同液体高度的静水压强不同，与液体密度有关。

静水压强实验报告引言：静水压强是指水体在静止状态下对物体所产生的压力。

在工程学、物理学和生物学等领域，我们经常会遇到静水压强的概念。

本实验旨在通过实际操作，观察和测量静水压强的变化规律，以加深对静水压强的理解。

实验背景：静水压强是由重力引起的，与所放物体的形状和所处的深度有关。

根据压力定义，压强等于力除以面积。

在静水中，压强只与水的密度、重力加速度以及深度有关，与容器形状、装载条件等无关。

实验中我们将通过测量不同深度下的压强值，验证这一观点，并研究压强与深度的关系。

实验准备：实验所需材料包括透明的塑料容器、刻度尺、水桶、水银压力计和水。

先清洗塑料容器，确保内壁干净，然后填充足够的水，准备好其他实验设备。

实验步骤：1. 将塑料容器放在平稳的桌面上。

2. 使用刻度尺测量容器的高度，并记录下来。

3. 在容器的底部放置水银压力计，确保其与塑料容器底部紧密贴合。

4. 缓慢注水，同时观察水银压力计上的读数。

5. 当注水到水面接触到压力计刻度0时，停止注水。

6. 重复步骤4和5，每次注水增加一定深度，至少5次，记录下每次的压力计读数。

7. 将实验数据整理并绘制图表，分析压力与深度的关系。

实验结果与分析：根据实验数据，我们得到了不同深度下的压力计读数。

通过整理数据并绘制图表，我们可以看到随着深度增加，压力计的读数也相应增加。

这一结果符合我们的预期，表明压强与深度有正相关的关系。

根据实验结果绘制的图表，我们可以观察到以下特点：1. 当深度增加时，压力的增加幅度呈指数衰减。

也就是说，刚开始深度增加时，压力增加较快，但随着深度进一步增加，压力增加的速度减慢。

2. 在同一深度下，压强的数值相同。

这是因为重力对水的压力是均匀的，在同一深度处的压强是相等的。

3. 随着深度的增加，压强的变化越来越小。

这是因为随着深度增加，所受压力的面积也在增大，导致单位面积上的压力减小。

实验结论：通过本实验，我们验证了静水压强与深度的关系，得到的实验结果与理论预期相一致。
