弹簧垫圈标准

标准型弹簧垫圈

弹簧垫圈是一种常见的机械零件，广泛应用于各种机械设备和工程结构中。它的作用是通过弹性变形来保持螺栓、螺母或螺纹连接件的紧固力，同时起到缓冲、减震、防松动的作用。标准型弹簧垫圈是一种常用的弹簧垫圈规格，下面我们来详细了解一下标准型弹簧垫圈的相关知识。

一、材质。

标准型弹簧垫圈通常采用优质的弹簧钢或不锈钢材质制成，具有良好的弹性和抗腐蚀性能。弹簧钢材质的弹簧垫圈适用于一般的机械设备，而不锈钢材质的弹簧垫圈则适用于对耐腐蚀性能要求较高的场合。

二、规格。

标准型弹簧垫圈的规格包括内径、外径、厚度等参数。根据不同的使用要求，可以选择不同规格的弹簧垫圈来满足需求。在安装和使用时，需要根据实际情况选择合适的规格，以确保其正常工作。

三、使用注意事项。

1. 安装时应注意弹簧垫圈的方向，确保其正确安装在螺栓或螺母下方。

2. 在使用过程中，应定期检查弹簧垫圈的状态，如发现变形或损坏应及时更换。

3. 严禁混用不同材质、规格的弹簧垫圈，以免影响其使用效果。

4. 在紧固螺栓或螺母时，应根据实际情况选择合适的扭矩，避免过紧或过松造成损坏。

四、适用范围。

标准型弹簧垫圈适用于各种机械设备、汽车、船舶、建筑工程等领域，广泛应用于螺纹连接件的紧固和防松动。在工程施工和设备维护中起到了至关重要的作用。

五、结语。

标准型弹簧垫圈作为一种常见的机械零件，在各种机械设备和工程结构中都有着重要的作用。正确选择和使用标准型弹簧垫圈，不仅可以保证机械设备的安全运行，还可以延长设备的使用寿命。因此，在使用过程中，需要严格按照相关要求进行选择和安装，并定期进行检查和维护，以确保其正常工作。同时，我们也应该关注弹簧垫圈的质量和性能，选择正规厂家生产的产品，以保证其可靠性和安全性。

总之，标准型弹簧垫圈在现代机械制造中具有不可替代的作用，我们应该加强对其相关知识的了解，提高对其使用和维护的重视程度，以确保机械设备的安全运行和工程结构的稳固性。

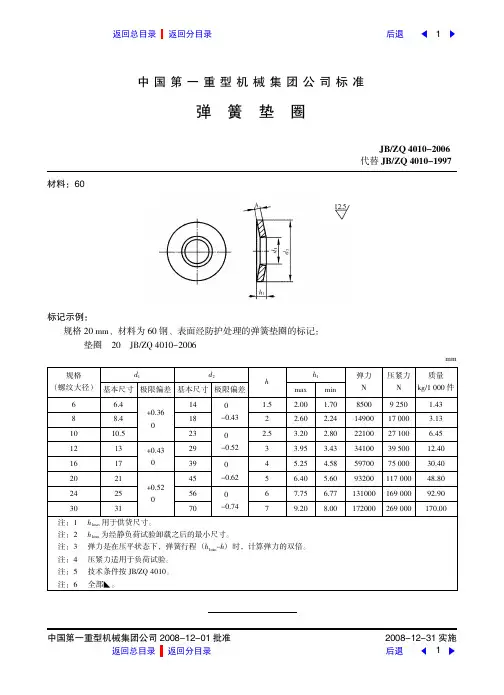

中国第一重型机械集团公司标准

弹簧垫圈

JB/ZQ4010-2006

代替JB/ZQ4010-1997

中国第一重型机械集团公司圆园园8原12原01批准圆园园8原12原3员实施材料：远0

标记示例：规格20皂皂、材料为60钢、表面经防护处理的弹簧垫圈的标记：垫圈20J月/ZQ4010-2006皂皂

规格（螺纹大径）d1d2hh1弹力N压紧力N质量kg/1000件基本尺寸极限偏差基本尺寸极限偏差maxmin66.4+0.360140-0.431.52.001.70850092501.43

88.41822.602.2414900170003.13

1010.5230-0.522.53.202.8022100271006.45

1213+0.4302933.953.43341003950012.40

1617390-0.6245.254.58597007500030.402021+0.5204556.405.609320011700048.80

2425560-0.7467.756.7713100016900092.90

30317079.208.00172000269000170.00

注：1h1max用于供货尺寸。注：2h1min为经静负荷试验卸载之后的最小尺寸。注：3弹力是在压平状态下，弹簧行程（h1min-h）时，计算弹力的双倍。

注：4压紧力适用于负荷试验。注：5技术条件按JB/ZQ4010。注：6全部襋。1

1后退返回分目录返回总目录

返回总目录返回分目录后退

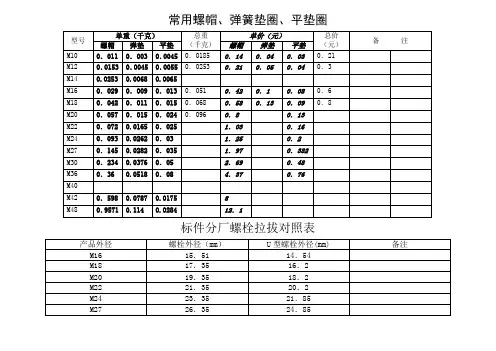

常用螺帽、弹簧垫圈、平垫圈

型号 单重（千克） 总重

（千克） 单价（元） 总价

（元） 备 注 螺帽 弹垫 平垫 螺帽 弹垫 平垫

M10 0．011 0．003 0．0045 0．0185 0．14 0．04 0．03 0．21

M12 0．0153 0．0045 0．0055 0．0253 0．21 0．05 0．04 0．3

M14 0.0253 0.0068 0.0065

M16 0．029 0．009 0．013 0．051 0．42 0．1 0．08 0．6

M18 0．042 0．011 0．015 0．068 0．58 0．13 0．09 0．8

M20 0．057 0．015 0．024 0．096 0．8 0．13

M22 0．072 0.0165 0．025 1．03 0．16

M24 0．093 0.0262 0．03 1．25 0．2

M27 0．145 0.0282 0．035 1．97 0．382

M30 0．234 0.0376 0．05 2．69 0．48

M36 0．36 0.0518 0．08 4．37 0．76

M40

M42 0．598 0.0787 0.0175 8

M48 0．9571 0.114 0.0284 12．1

标件分厂螺栓拉拔对照表

产品外径 螺栓外径（mm） U型螺栓外径(mm) 备注

M16 15．51 14．54

M18 17．35 16．2

M20 19．35 18．2

M22 21．35 20．2

M24 23．35 21．85

M27 26．35 24．85

内六角圆柱头螺钉和平垫以及弹簧垫圈组合件 标准

内六角圆柱头螺钉和平垫以及弹簧垫圈组合件标准

在制造业领域，螺钉和垫片是经常使用的标准零件。它们的功能不容小觑，用于连接和固定两个或多个零件，以确保产品的结构稳定性和性能。而内六角圆柱头螺钉和平垫以及弹簧垫圈的组合件，则更加突出了这一功能的重要性。本文将深入探讨内六角圆柱头螺钉和平垫以及弹簧垫圈的组合件的标准，了解其设计和选用的关键要素。

一、内六角圆柱头螺钉和平垫以及弹簧垫圈组合件的概述

内六角圆柱头螺钉通常由一个六角形的螺杆杆身和一个圆柱形的头部构成。它们一般用于需要拧紧和固定的场合，如机械设备、家具和汽车。而平垫则是位于螺钉头部和被连接部件之间的一个扁平的圆形垫片。它的作用是分散螺钉产生的压力，防止被连接部件受到损坏。弹簧垫圈则是另一种类型的垫片，它的形状类似一个扁平的弹簧。它的作用是提供弹性力，使螺钉处于紧固状态。

二、内六角圆柱头螺钉和平垫以及弹簧垫圈组合件的标准

1. 标准编号及发布单位

内六角圆柱头螺钉和平垫以及弹簧垫圈组合件的标准编号为GB/ T

70.1-2000，由中华人民共和国国家质量监督检验检疫总局发布。该标准为国家标准，适用于我国各行业的生产和使用。

2. 尺寸与公差

该标准规定了内六角圆柱头螺钉和平垫以及弹簧垫圈组合件的尺寸和公差。其中，螺纹部分的尺寸由螺纹直径、螺距、螺纹长度和螺纹外径等来确定，平垫和弹簧垫圈的尺寸则与螺钉的尺寸相匹配。

3. 材料要求

标准中对内六角圆柱头螺钉和平垫以及弹簧垫圈组合件的材料有明确的要求。螺钉的材料应具有足够的强度和硬度，以确保螺钉在紧固过程中不会断裂或变形。平垫和弹簧垫圈的材料应具有良好的弹性和耐腐蚀性，以确保其在使用过程中不会失去弹性或被腐蚀。

4. 表面处理要求

标准对内六角圆柱头螺钉和平垫以及弹簧垫圈组合件的表面处理也有规定。一般情况下，它们应进行镀锌、镀铬或磷化等处理，以增加其耐腐蚀性和美观度。
