台灯小制作实验报告

可调亮度台灯实验报告

1. 简介

本实验旨在设计和制作一款可调亮度的台灯，以满足用户在不同环境下对光照需求的变化。通过调节台灯的亮度，用户可以获得更好的阅读、工作和休息体验。

2. 设计原理

2.1 光电效应

光电效应是指当光照射到金属表面时，如果光的频率足够高，则会引起金属表面电子的发射。这种现象可以用来设计感应式台灯，根据光强自动调节亮度。

2.2 控制电路

为了实现可调亮度的功能，我们设计了一个简单的控制电路。该电路由光敏电阻、变阻器和直流电源组成。光敏电阻能够感应到光的强弱，从而改变电阻的值。

当光敏电阻感应到光线较亮时，电阻值会减小，以降低电路中的电阻值；当光敏电阻感应到光线较暗时，电阻值会增加，以增加电路中的总电阻。

变阻器用来调节光敏电阻的灵敏度，用户可以通过调节变阻器的旋钮来获得不同的亮度效果。

3. 实验步骤

3.1 材料准备

- 光敏电阻

- 变阻器

- 直流电源

- LED灯

- 电路连接线 - 面包板

3.2 电路搭建

按照设计原理中的电路图，将光敏电阻、变阻器和LED灯依次连接到面包板上，并与直流电源连接。

3.3 光线感应测试

放置台灯在一个暗的环境中，观察LED灯的亮度变化。调节变阻器旋钮，观察灯光的变化。当光线越亮时，灯光越亮，反之亦然。

3.4 亮度适应性测试

将台灯放置在不同明暗环境下，如日光灯下和晚上的书桌上，观察LED灯亮度自动调节的效果。通过观察是否能提供合适的光照，测试台灯的亮度适应性。

4. 结果分析

在实验中，我们成功设计并制作了一款可调亮度的台灯。通过光敏电阻感应到光的强弱，控制电路能够自动调节LED灯的亮度。

实验结果显示，在不同环境下，台灯能够灵活地自动调整亮度，提供适合阅读和工作的光照条件。在较暗的环境中，灯光会自动变亮；在较亮的环境中，灯光会自动变暗。

5. 总结与展望

本实验成功设计制作了一款可调亮度的台灯，并验证了其功能和效果。该台灯能够根据环境光的强弱自动调节亮度，更好地适应用户的光照需求。

——文章来源网，仅供分享学习参考 ~ 1 ~ 制作小台灯作文七篇

篇一：制作小台灯 今天，我和妈妈一起去疯狂博士科学实验室学习制作小台灯。我先把二个台灯罩接在一起，再把支架插在底座上。支架的另一头插在台灯罩的孔里，然后把电池盒接在底座上，再把开关插在长方形的孔里，接着把电池盒的二根线装在开关上。最后把灯泡与支架里面的电线接好并装上，放上电池，看漂亮的小台灯就作好了！

我试着打开台灯的开关，台灯就亮了起来，台灯制作成功了！老师看了我制作的台灯，竖起了大拇指！ 我可高兴了，我热爱科学！

篇二：做小台灯 昨天，拥抱大自然社团课上我们做了小台灯。

首先，曹老师让我们用一根电线绕在小灯泡的银色部分，用透明胶固定好。我照着老师说的拿出了小灯泡，又拿出了一根细电线，用削掉皮的铜丝绕在了上面。接着，又让我们拿出另一根电线贴在灯泡的底部。我把电线先放在灯泡的底部，剪下一小段透明胶，把电线粘在了上面。就这样，老师说一步，我们做一步。我觉得最难的一步是把铜丝粘到电池上，当我想要贴的时候，电池却滚了起来，就像一只调皮的小猴子在地上打滚。我只好把它拿起来对准铜丝贴。“亮起来了！亮起来了！”我高兴地叫到。只见小灯泡就像萤火虫一样闪着黄光。

做小台灯真有趣。我想：要是能把它放在书桌上，晚上用它来照 ——文章来源网，仅供分享学习参考 ~ 2 ~ 明，那该多好啊！

篇三：小台灯 我制作了一个小台灯，制作如下：材料：两个小电池、两根电线、小灯泡一个、塑料盖一个、三块小木头、两 枚螺丝、小汽车的废物开关一个 、螺丝刀一把。

首先，把最底层小木头用螺丝刀拧好，中间放上一块小木头，最顶部放一块小木头，用螺丝刀拧紧。

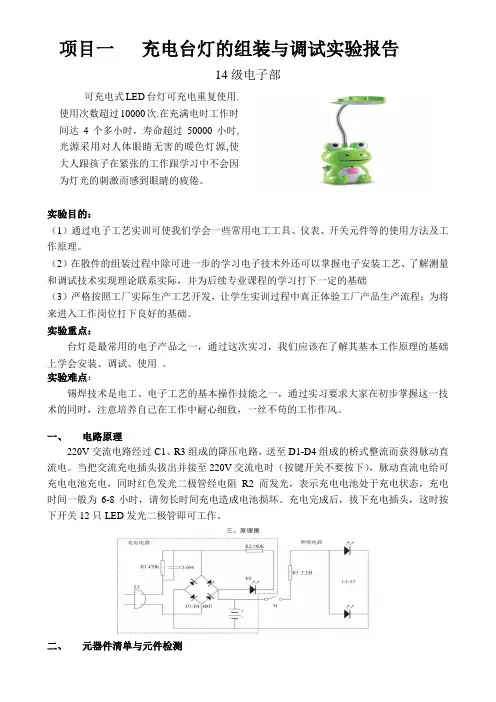

项目一 充电台灯的组装与调试实验报告

14级电子部

可充电式LED台灯可充电重复使用.使用次数超过10000次.在充满电时工作时间达4个多小时，寿命超过50000小时,光源采用对人体眼睛无害的暖色灯源,使大人跟孩子在紧张的工作跟学习中不会因为灯光的刺激而感到眼睛的疲倦。

实验目的：

（1）通过电子工艺实训可使我们学会一些常用电工工具、仪表、开关元件等的使用方法及工作原理。

（2）在散件的组装过程中除可进一步的学习电子技术外还可以掌握电子安装工艺、了解测量和调试技术实现理论联系实际，并为后续专业课程的学习打下一定的基础

（3）严格按照工厂实际生产工艺开发，让学生实训过程中真正体验工厂产品生产流程；为将来进入工作岗位打下良好的基础。

实验重点：

台灯是最常用的电子产品之一，通过这次实习，我们应该在了解其基本工作原理的基础上学会安装、调试、使用 。

实验难点：

锡焊技术是电工、电子工艺的基本操作技能之一，通过实习要求大家在初步掌握这一技术的同时，注意培养自己在工作中耐心细致，一丝不苟的工作作风。

一、 电路原理

220V交流电路经过C1、R3组成的降压电路，送至D1-D4组成的桥式整流而获得脉动直流电。当把交流充电插头拔出并接至220V交流电时（按键开关不要按下），脉动直流电给可充电电池充电，同时红色发光二极管经电阻R2而发光，表示充电电池处于充电状态，充电时间一般为6-8小时，请勿长时间充电造成电池损坏。充电完成后，拔下充电插头，这时按下开关12只LED发光二极管即可工作。

二、 元器件清单与元件检测 ±10% 10－2 银 ±5% 10－1 金 9 9 9 白 105 104 103 102 101 100 倍率

8 8 8 灰 ±0.1% 7 7 7 紫 ±0.25% 6 6 6 兰 ±0.5% 5 5 5 绿 4 4 4 黄 3 3 3 橙 ±2% 2 2 2 红 ±1% 1 1 1 棕 0 0 0 黑 误差 III II I 颜色 （1） 拿到套件后，清点元器件，请按元件清单一一对应

一、实验目的

1. 了解调光台灯的基本原理和组成。

2. 学习电子电路的基本知识和技能。

3. 培养动手能力和创新意识。

二、实验原理

调光台灯是一种可以调节亮度的台灯，主要由电源、调光电路、灯泡和灯座等组成。调光电路通常采用模拟电路或数字电路来实现亮度调节。本实验采用模拟电路实现调光功能。

三、实验器材

1. 50W白炽灯泡1个

2. 220V/50Hz电源1个

3. 可调电阻1个（500Ω）

4. 电阻1kΩ1个

5. 电阻10kΩ1个

6. 电阻100kΩ1个

7. 二极管1个（1N4007）

8. 三极管1个（8050）

9. 灯座1个

10. 线路板1块

11. 电烙铁1把

12. 剪线钳1把

13. 电工刀1把

14. 万用表1个

15. 实验指导书1本 四、实验步骤

1. 准备工作：将所有器材准备好，了解各元件的功能和作用。

2. 设计电路：根据实验要求，设计调光电路。本实验采用三极管开关电路和可调电阻来实现亮度调节。

3. 制作电路板：按照电路图，将元件焊接在电路板上。

4. 连接电源：将电源线接入电路板，确保电路板上的电源接口与电源线相连接。

5. 连接灯泡：将灯泡插入灯座，然后将灯泡的引脚焊接在电路板上。

6. 连接可调电阻：将可调电阻的一端焊接在电路板上，另一端连接到电源的正极。

7. 测试电路：打开电源，用万用表测量电路板上的电压和电流，确保电路正常工作。

8. 调节亮度：旋转可调电阻，观察灯泡亮度的变化，记录亮度调节范围。

9. 分析结果：根据实验结果，分析电路的工作原理和调光效果。

五、实验结果与分析

1. 实验结果：通过调整可调电阻，可以实现灯泡亮度的调节，亮度调节范围在0-50W之间。

2. 分析结果：本实验采用的调光电路是通过改变电路中的电阻值来改变电流，从而实现亮度调节。当电阻值增大时，电流减小，灯泡亮度降低；当电阻值减小时，电流增大，灯泡亮度提高。

六、实验总结
