游泳池水处理办法

Y

Y

Y

N

N

N

Y

Y

Y

N

N

Y Y

N

水处理主程序流程图

水循环主程序

启动准备

停泵

停泵延时10秒 自动

启动1号泵

故障

计时8小时？

启动2号泵

故障

计时8小时？

总停

水循环主程序结束 停泵延时10秒

停泵 手动

Y

N

N

Y

Y

N

Y

浊度—絮凝剂流程图(A) vw420<=1024? 浊度-絮凝剂主程序

Sm0.1调用主程序7初始化

调用子程序1检查模块

拓展模块错误？

Sm0.0调用主程序8计算平均值

循环水泵开

启动絮凝剂搅拌器

3秒后启动絮凝剂计量泵 vw420>=16640?

关泵及搅拌器

浊度-絮凝剂主程序结束

N

Y

Y

N

浊度—絮凝剂流程图(B) 子程序7开始

预置采样计数器和清零

子程序7结束

子程序1开始

检查SMB8模拟量模块是否连成拓展模块0

检查SMB9扩展模块

是否电源有错？

子程序1结束

子程序8开始

从模拟量输入AIW4中取个值加到采样和中，采样计数器加一，直到最大采样数用移位发求采样平均值

子程序8结束 设置错误标志 水泵从游泳池底与均衡池抽水

泳池池底及溢流沟 投加混凝剂

水泵加压到过滤器（砂缸）过滤

经臭氧消毒系统

游泳池加热 投加消毒剂及PH调整剂 通过布置在游泳池池壁的给水口送入泳池 泳池 回水管道

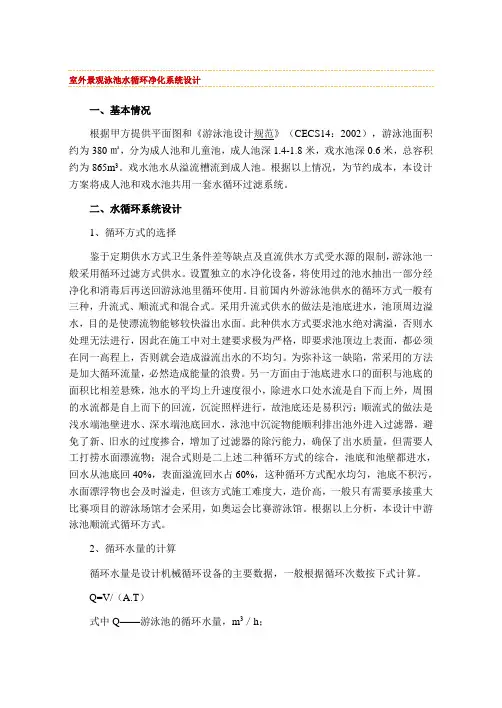

室外景观泳池水循环净化系统设计

一、基本情况

根据甲方提供平面图和《游泳池设计规范》（CECS14：2002），游泳池面积约为380㎡，分为成人池和儿童池，成人池深1.4-1.8米，戏水池深0.6米，总容积约为865m3。戏水池水从溢流槽流到成人池。根据以上情况，为节约成本，本设计方案将成人池和戏水池共用一套水循环过滤系统。

二、水循环系统设计

1、循环方式的选择

鉴于定期供水方式卫生条件差等缺点及直流供水方式受水源的限制，游泳池一般采用循环过滤方式供水。设置独立的水净化设备，将使用过的池水抽出一部分经净化和消毒后再送回游泳池里循环使用。目前国内外游泳池供水的循环方式一般有三种，升流式、顺流式和混合式。采用升流式供水的做法是池底进水，池顶周边溢水，目的是使漂流物能够较快溢出水面。此种供水方式要求池水绝对满溢，否则水处理无法进行，因此在施工中对土建要求极为严格，即要求池顶边上表面，都必须在同一高程上，否则就会造成溢流出水的不均匀。为弥补这一缺陷，常采用的方法是加大循环流量，必然造成能量的浪费。另一方面由于池底进水口的面积与池底的面积比相差悬殊，池水的平均上升速度很小，除进水口处水流是自下而上外，周围的水流都是自上而下的回流，沉淀照样进行，故池底还是易积污；顺流式的做法是浅水端池壁进水、深水端池底回水，泳池中沉淀物能顺利排出池外进入过滤器，避免了新、旧水的过度掺合，增加了过滤器的除污能力，确保了出水质量，但需要人工打捞水面漂流物；混合式则是二上述二种循环方式的综合，池底和池壁都进水，回水从池底回40%，表面溢流回水占60%，这种循环方式配水均匀，池底不积污，水面漂浮物也会及时溢走，但该方式施工难度大，造价高，一般只有需要承接重大比赛项目的游泳场馆才会采用，如奥运会比赛游泳馆。根据以上分析，本设计中游泳池顺流式循环方式。

2、循环水量的计算

循环水量是设计机械循环设备的主要数据，一般根据循环次数按下式计算。

游泳池化学水处理

【摘要】通过多年从事游泳池化学水处理的实际操作，不断的分析研究，得到了一整套游泳池污水处理的方法和经验，结果表明处理后的污水达到《地表水环境质量标准》规定的ⅲ类用水的标准值，与集中式生活饮用水水质标准统一。游泳池化学水处理包括给水处理和污水处理两个方面，处理过程：消毒、沉淀、除尘。消毒方法有加氯消毒、cio2消毒、臭氧消毒等，现根据多年从业经验叙述如下，共关心和从事本行业的人士参考。

【关键词】游泳池；污水；消毒；沉淀；除尘

1.游泳池给水处理

游泳池给水来自两个方面，一是：已经净化的饮用自来水，二是：天然水。饮用自来水可以直接使用，但成本过高，在自然水源丰富的地区一般使用天然水(江、河、湖、沼或地下水)。

天然水的净化一般分两步进行，第一步除去天然水中不溶解性杂质和微生物，第二步减少天然水中溶解性物质含量。

1.1除去天然水中不溶解性杂质和微生物

水中不溶解性杂质主要指：泥沙、铁、铝和硅的化合物以及腐植质所形成的胶体，这些胶体常使水呈黄绿色、或褐色或浑浊现象，微生物即各种水藻使水呈绿色、褐色，泥沙、胶体和微生物都影响水的臭、味、色度和浑浊度。通常采用沉沙、絮凝、沉淀、过滤和消毒等方法除去天然水中不溶解性杂质和微生物。沉淀可独立进行，也可与絮凝过程合用，天然水中的粘土、铁、铝和硅的化合物、

腐植质等，这些物质的粒子带有负电荷，絮凝方法所采用的絮凝剂，如：aici3等，在水中水解生成带正电荷的胶粒，这些胶粒能吸附水中带负电菏的杂质，使颗粒增大，从而加速其沉淀。水经絮凝、沉淀后，在经过滤，除去悬浮的杂质并降低了细菌污染的程度，为了杀灭水中的微生物，过滤水还必须进行消毒，游泳池消毒常采用氯和含氯物质的化学消毒法，该法成本低、操作简便、效果好，但加氯后在水中产生对人体有害的卤化物，目前提倡使用的是二氧化氯消毒，国家级体育馆，多采用臭氧消毒。

游泳池水处理技术应用

杀菌消毒原理分析

对于游泳池管理者来说，当说到速溶片的时候，脑海里首先想到

的是什么呢?从我们接触的用户来说，当提到速溶片时，他们首先想到游泳池水处理技术的是三氯异氰尿酸消毒片。对于游泳池消毒来说，

三氯异氰尿酸消毒速溶片是最好的泳池消毒剂之一。

游泳池水处理消毒设备优势

1、在循环系统中，游泳池水首先经过毛发收集器，然后再经过

本公司专利产品多功能游泳池水处理设备，在水力的作用下，洗水剂

在洗水器内形成多功能动态膜，通过物理和化学的综合作用对水中的悬浮物吸附截留、对化合物起到吸附和催化作用，达到对悬浮颗粒物、

细菌、尿素等化合物去除的目的，出水浊度可达0NTU。

2、游泳池水处理设备多功能洗水器在工作的过程中需要反向冲

洗，反冲水直接进入反冲水处理装置处理，处理后的水又重新进入洗水器中循环处理使其成为新水，从而达到整个循环过程水零排放的目

的，由于整个循环过程时间短水温损失很小，同时也节省了给新水升

温的费用。 3、游泳池水处理设备经洗水器处理后的池水进入尿素去除装置

时，池水在其高效多功能沸素剂的催化作用下，尿素等化合物被有效去除，其中尿素去除率可达85%以上，随着池水的循环时间的延续，

池水中的尿素含量逐渐下降，直至小于3.5mg/L。

物理化学法

1、引水换水，当水体中的悬浮物(如泥、沙、有机物) 增多,水

体的透明度下降,水质发浑时,可以通过引水、游泳池设备换水的方法

来降低杂质的浓度。

使用条件：使用这种方法必须有足够的干净水源作为保证,但换水的成本比较高,又造成了环境污染。在小水量的情况下才考虑该法。

2、循环过滤方式，循环过滤的方式是根据水体的大小,设计配套的过滤砂缸和循环水泵,景观循环水处理和景观水池水处理R并且敷

设用以循环景观水的管路。砂缸里一般放置一定量的石英砂,石英砂的大小规格不同,正常过滤时,水从砂的上层进入,由下层出来。砂缸

过滤的实质是通过薄膜过滤、渗透过滤及接触过滤的过程,使水得到
