装配式建筑预制梁下外墙板节点连接技术研究

  • 格式：pdf
  • 大小：1.18 MB
  • 文档页数：4

房建工程

文章编号

：1009-4539 (2021) 05 -0158 -04

装配式建筑预制梁下外墙板节点

连接技术研究

申景涛

(中铁城建集团有限公司湖南长沙

410208)

摘 要

：装配式建筑是我国建筑结构发展方向之一，

节点连接部位的受力能力将直接影响装配式建筑的整体性能#

外墙接缝部位的设计是装配式结构设计关键，

其中常见的装配式预制外墙板为內浇外挂式，

其拼缝设计多存在渗

水隐患#

某财政经济学院新建学生公寓装配式建筑，

因为层高限制装配式预制外墙板采用梁下板结构，

外墙板横、

纵缝多(

通过优化外墙板与叠合梁、

现浇梁、

沉箱等连接节点的设计和施工工艺，

保证了房屋的整体和结构受力性

能，

有效降低了裂缝、

防水、

隔音等方面的隐患，

取得的效果显著，

同时为同类工程提供借鉴#

关键词

：装配式 外墙板 连接节点 叠合梁 现浇梁 沉箱

中图分类号

：TU758.12 文献标识码

：A

DOI

： 10. 3969/j. issn. 1009-4539. 2021.05. 036

Reseauh on Join- Connection Technology of Exterior Wall Panel Under

PrefabrocaretBeam onPrefabrocaretBcoetong

SHEN Jingtac

(ehina Railway Urban Construction Group Co. Lth.

, Changsha Hunan 410208

, China

)

Abstract: Prefabricated building is one of the development directions of building structure in our country, the mechanical

capacith of the joints will directly Vect the overall performance of the prefabricated building. The desiqn of exterior wall

joints is the key te the design of prefabricated structure, in which the common prefabricated exterior wall panel- are cast-in-

place and external hanging, and there are many higden dangers of water seepage in the joint design. Based on the

prefabricated building of a new student's apartment in a college of finance and economics, because of the height iimit, the

prefabricated external wall panel adopts the beam slab structure, and there are many transverse and longitudinal -oints in

the external wall panel. By optimizing the design and construction technolog of exterior wall panel and composite beam,

cast-in-place beam, caisson and other connection nodes, the overall and structural mechanical performance of the house is

ensured, and the hidden dangrs of cracks, waterproof, sound insulation and other aspects are effectively reduced. The

feet is remarkable, and it provides reference for similar projects.

Key words: prefabricated

； exterior wall panel

； connection node

； composite beam

； cast-in-place beam

； caisson

1引言

装配式建筑运用工业化的生产模式，首先在工

厂生产单个PC构件,然后运至施工现场组装形成

一个整体。在组装过程中，节点连接主要分为墙板节点连接与框架节点连接，连接部位是整个建筑物

的薄弱点，连接部位性能的好坏直接关系到建筑的

抗震性能、使用寿命以及人的生命财产安全。因

此，节点连接的问题直接影响装配式建筑的发展进

程,具有十分重要的意义[

1](

收稿日期：

2021 -01 10

基金项目：

中铁城建集团有限公司科技研发计划项目

(ZTCJ1-2018-21

)

作者简介：

申景涛

(1972

—),男

，山东荷泽人

，高级工程师

，主要从事工民建施工技术研究

、企业管理工作

；E-mail

： ****************

158

铁道建筑技术 RAILWAY CONSTRUCTION TECHNOLOGY 2021

(05)申景涛

：装配式建筑预制梁下外墙板节点连接技术研究房建工程

与现浇结构相比

,装配式结构具有大量的节点

连接部位

、水平接缝和竖向接缝

，采用不同的连接

方式将PC构件连接成整体

,直接影响整个建筑的

刚度

、延性和承载能力

，以及抗震

、抗风

、抗荷载的

性能

，因此

，节点连接部位是装配式结构的关键

［

2 *,

对该结构形式能否推广应用起决定性的作用

。

2工程概况

某财政经济学院新建学生公寓16

、17栋工程为

“E

”字型建筑

，地上15层

，地下1层

,总建筑面积约

47 857.11 m

2，主楼结构体系为装配整体式框架-

现浇剪力墙结构体系

，装配率为51.3%

。采用装配

式构件的主要部位为

：预制PC外墙板

、叠合梁板

、

预制楼梯

（梯段

）、预制卫生间沉箱

、预制内墙板

（新

型轻质墙体材料

）（

3 技术重难点分析

常见的预制外墙板为内浇外挂式

〔

3*，本装配式

预制外墙板因受层高限制采用梁下板施工

，梁下板

比内浇外挂墙板施工具有更多的难度

：

（1

） 外墙板与叠合梁

、现浇梁

、沉箱等连接节点

之间缝隙多

，易出现开裂

、渗水等质量问题

,增加大

量维修成本

。

（2

） 外墙企口防水措施的施工质量和精度要

求高

。

（3

） 外墙板安装节点施工难度大

。

（4

） 外墙与柱

、窗台等现浇结构需安装模板

，连

接节点有待优化

。

4预制梁下外墙板节点优化设计

4.1外墙板节点连接方式

装配式混凝土结构连接方式以钢筋套筒灌浆

连接为主

，辅以焊接

、绑扎搭接

、机械连接

、浆锚搭

接:

4*方式

。

本装配式工程PC构件之间的连接以现浇节点

为主

,PC构件预留钢筋直接伸入现浇构件中进行锚

固连接

〔

5*，新旧混凝土之间根据后浇带方式处理

,

这样不仅彻底消除了 PC构件制作与安装误差

，而

且保证了结构的整体性

,避免出现渗水

、不隔音等

问题

。

主要承担水平荷载的垂直承重构件如框架柱

、 剪力墙等均采用现浇的方式

，其他非主要结构承重

构件和非承重构件考虑预制或叠合梁板的方式

，这

样不仅保证了结构的荷载承受力

，而且PC构件之

间以及与承重结构构件之间采用现浇方式连接

，消

除了大量缝隙

，从而避免了渗水和不隔音方面的问

题

，同时有利于大大减少构件制作与安装的误差

,

提高结构的整体质量

。

4.2外墙板连接节点优化设计

本项目为EPC模式

，在进场初期深度参与了外

墙板连接节点优化设计

，以强接缝

、弱构件为原则

，

通过对节点设计方案多次论证对比选出最优方案

,

使装配式结构具有与现浇结构等同的稳定性

、耐久

性和整体性

。本项目研究的连接节点主要为外墙

板与叠合梁

、现浇梁

、沉箱等连接节点⑹

（

（1

）预制外墙板上部与叠合梁连接采用

“一

”

型连接件和直径16 mm螺栓组成

。“ 一

”型连接件

规格尺寸为300 mm x 100 mm x 5 mm

,即外墙板上

部与叠合梁采用

“一

”型连接件连接

,外墙板与叠

合梁套筒采用插筋连接然后用细石混凝土填塞

〔

7 *

（见图1

）（

楼板现浇层

楼板预制层

现浇混凝土

（二次浇捣）预制外墙

止水钢板

预制外墙

图.装配式预制外墙板与叠合梁连接节点H

（楼层机构面）

预制叠合梁

预埋套筒

（2

）预制墙板下部连接有两种形式

:一种是外墙

板底部预埋2-16 mm套筒通过

“ L

”型连接件

（见

图2

）与楼板相连

，“L

”型连接件规格尺寸为110 mm

x200 mm x 10 mm角钢

,现浇楼板采用自攻钉固定连

铁道建筑技术 RAILWAY CONSTRUCTION TECHNOLOGY 2021 (05)

159

合集下载

装配式剪力墙水平接缝计算及节点连接设计

装配式剪力墙水平接缝计算及节点连接设计

装配式剪力墙水平接缝计算及节点连接设计

摘要：随着装配式建筑产业化的推广，装配式剪力墙住宅得到广泛应用。本文从某预制剪力墙水平接缝和节点连接的设计两个方面进行深入研究，结合水平接缝抗剪验算给出满足接缝承载力的设计方法以及满足接缝力学性能的节点连接方式。

关键词：预制剪力墙；水平接缝；节点连接

在过去几年里，预制水平构件在装配式建筑中已得到广泛应用，技术已较为成熟；而采用预制竖向构件的装配式建筑则应用较少，工程经验相对欠缺。本文以常见的剪力墙结构为例，对装配式剪力墙结构设计过程中预制剪力墙水平接缝的计算及节点连接的设计，做一个深入分析，以期对预制剪力墙结构的设计提供帮助。

1 工程简介

本工程为剪力墙住宅项目，抗震设防烈度为8度，抗震等级为二级。地上为8层装配式剪力墙结构，地下两层为现浇混凝土剪力墙结构，建筑总高度为23.2m，单体建筑面积4028.4平方米，预制率不低于40%。预制构件类型：楼板、剪力墙、楼梯。预制范围：首层~顶层。首层结构预制剪力墙（外墙）平面布置图如图1所示。

图1 首层结构预制剪力墙（外墙）平面图布置图

2 预制剪力墙水平接缝计算

根据《装配式混凝土结构技术规程》（JGJ 1-2014）要求：地震设计状况下，剪力墙水平接缝应满足受剪承载力要求。

地震状况下水平接缝验算公式：

地震工况受剪承载力验算：

剪力墙底部加强部位受剪验算：

其中：

取本工程首层平面编号AWQC1-2528-1816预制双肢剪力墙（如图2所示）进行计算分析。取左肢（截面尺寸200mm*450mm）考虑地震组合工况下的计算结果，见表1（表1中 为左墙肢偏压或偏拉竖向配筋面积）：

图2 预制双肢剪力墙配筋图

详解装配式建筑中的构件连接技术

详解装配式建筑中的构件连接技术

详解装配式建筑中的构件连接技术

装配式建筑是现代建筑技术的一种重要形式，其核心思想是利用工厂预制构件，在现场进行组装与安装。在装配式建筑中，构件连接技术起到了关键的作用，它决定了整体建筑的结构安全性和稳定性。本文将详细介绍装配式建筑中常见的构件连接技术，并探讨其特点及应用。

一、常见的构件连接技术

1. 螺栓连接

螺栓连接是一种常见的结构连接方式，适用于混凝土、钢结构等不同材料的连接。螺纹设计使得螺栓可以提供较大的抗拉强度和扭转刚度。在装配式建筑中，螺栓通常通过槽钢或角钢等零部件与主体结构连接，在预制过程中可以提前布置好螺栓孔位，以便后续拼装时直接固定。

2. 高强度螺栓与母材焊接

对于需要承受更大荷载和提高整体刚度的情况，通常会采用高强度螺栓与母材焊接的方式进行连接。这样可以避免由于传统螺栓连接存在的松动和疲劳问题，提高连接的稳定性和可靠性。

3. 悬挂钢筋连接

悬挂钢筋是一种通过钢丝绳或紧固件将构件悬挂在建筑物上的连接方式。这种连接技术适用于吊装较大、较重的构件，可以减轻分布荷载并提供更好的空间利用率。悬挂钢筋需要考虑材料耐力、接头强度等因素，在施工过程中需要进行严格计算和控制。

4. 锚固膨胀螺栓连接 锚固膨胀螺栓是常用于混凝土构件与主体结构之间连接的技术。这种连接方式需要在施工现场预埋和固定好锚棒，然后通过将膨胀剂打入锚塞中，使其与周围混凝土变得更为牢固。锚固膨胀螺栓可以提供良好的抗拉和剪切强度，被广泛应用于建筑物整体结构的支撑。

二、构件连接技术特点

1. 高效性

装配式建筑中采用预制构件进行组装，相比于传统施工方式，可以显著提高施工效率。构件连接技术的设计和预制可以在工厂环境下进行，提前准备各个构件所需的连接部件，现场安装时只需进行简单的组装。这不仅加快了工程进度，还减少了人力资源成本。

2. 结构稳定性

构件连接技术在设计时要考虑结构的整体稳定性和抗震能力。通过合理选择连接方式和连接部位，可以确保整个建筑物具有足够的刚度和稳定性。同时，优质的预制构件材料和精确的生产工艺也能够提供更高的强度和耐久性。

预制混凝土外墙挂板技术

预制混凝土外墙挂板技术

一、预制混凝土外墙挂板技术

（一）技术内容

预制混凝土外墙挂板是安装在主体结构上，起围护、装饰作用的非承重预制混凝土外墙板，简称外墙挂板。外墙挂板按构件构造可分为钢筋混凝土外墙挂板、预应力混凝土外墙挂板两种形式；按与主体结构连接节点构造可分为点支承连接、线支承连接两种形式；按保温形式可分为无保温、外保温、夹心保温等三种形式；按建筑外墙功能定位可分为围护墙板和装饰墙板。各类外墙挂板可根据工程需要与外装饰、保温、门窗结合形成一体化预制墙板系统。预制混凝土外墙挂板可采用面砖饰面、石材饰面、彩色混凝土饰面、清水混凝土饰面、露骨料混凝土饰面及表面带装饰图案的混凝土饰面等类型外墙挂板，可使建筑外墙具有独特的表现力。

预制混凝土外墙挂板在工厂采用工业化方式生产，具有施工速度快、质量好、维修费用低的优点，主要包括预制混凝土外墙挂板（建筑和结构）设计技术、预制混凝土外墙挂板加工制作技术和预制混凝土外墙挂板安装施工技术。

（二）技术指标

支承预制混凝土外墙挂板的结构构件应具有足够的承载力和刚度，民用外墙挂板仅限跨越一个层高和一个开间，厚度不宜小于100mm，混凝土强度等级不低于C25，主要技术指标如下：

（1）结构性能应满足现行国家标准《混凝土结构设计规范》GB50010 和《混凝土结构工程施工质量验收规范》GB50204 要求；

（2）装饰性能应满足现行国家标准《建筑装饰装修工程质量验收规范》GB50210 要求；

（3）保温隔热性能应满足设计及现行行业标准《民用建筑节能设计标准》JGJ26 要求；

（4）抗震性能应满足国家现行标准《装配式混凝土结构技术规规程》JGJ12014、《装配式混凝土建筑技术标准》GB/T 51231 要求。与主体结构采用柔性节点连接，地震时适应结构层间变位性能好，抗震性能满足抗震设防烈度为8

度的地区应用要求。

（5）构件燃烧性能及耐火极限应满足现行国家标准《建筑防火设计规范》

GB50016 的要求。

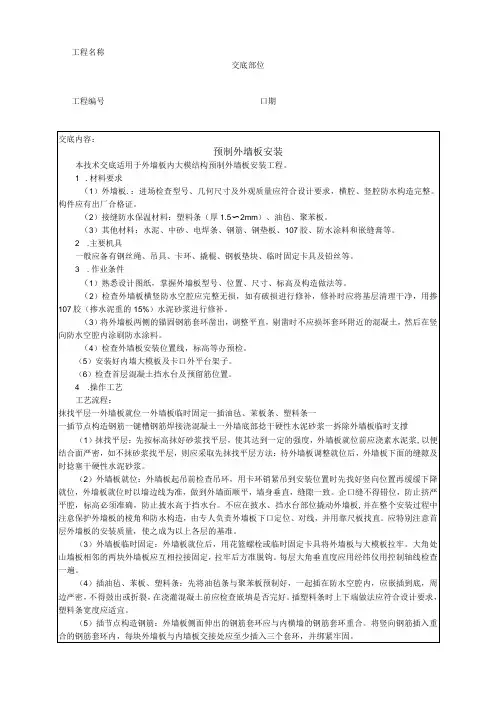

混凝土装配式建筑预制外墙板安装技术交底
