FOE-602 型光电特性测试综合实验系统实验指导书北京方式科技有限责任公司2007.8目录第一部分光栅单色仪程序安装指南 (1)一、串口控件安装 (1)二、测试程序的安装和使用 (5)三、软件使用注意事项 (8)第二部分探测器光电特性测试 (9)实验一光敏电阻基本特性的测试 (9)实验二硅光电池基本特性的测试 (15)实验三硅光电二极管和硅光电三极管特性测试 (22)实验四快速光电二极管特性测试实验 (29)实验五光电倍增管特性测实验 (34)实验六雪崩光电二极管特性测试实验 (39)第三部分光源特性测试 (45)实验一发光二极管（LED）特性测试实验 (45)实验二激光二极管的特性测试实验 (50)第一部分光栅单色仪程序安装指南一、串口控件安装1.1 Windows环境下串口控件安装1、安装步骤（1）、打开计算机电源，进入Windows系统，待启动完成后，将串口线的一头连接到电脑后面的对应接口上，另外一头连接到主机箱的串口线接口上，并分别将两个接头的螺丝拧紧。
（2）、将光盘放入光驱，把光盘目录下“\\串口控件安装\\Mscomm32.ocx,Mscomm32.dep”这两个文件拷贝到“Windows”的“system”目录下（注意WinNT下是“System32”）。
具体步骤如下：1.按住鼠标左键将这两个文件选中，然后点击鼠标右键点击“复制”，具体如下图：2.打开我的电脑，然后打开“C：”盘，在“C：”盘子目录下可以看到“Windows”目录，具体如下图：双击将其打开，可以看到“system”目录（注意WinNT下是“System32”目录），具体如下图：同样在“system”目录（注意WinNT下是“System32”目录）上双击打开，然后在空白处点击鼠标右键，会看到“粘贴”，如下图：点击“粘贴”就可以将我们开始复制的两个文件粘贴到此目录下面（如果没有复制那两个文件，粘贴按钮是灰色的不可以使用，必须先复制那两个文件才可以使用“粘贴”），具体如下图：复制完成后可以关闭此窗口（3）、单击电脑主界面左下角的“开始”，你会看到“运行”，具体如下：然后点击“运行”，出现如下界面：然后在“打开（0）：”后面的框里面输入“Regsvr32 c:\windows\system\Mscomm32.ocx”然后点击“确定”，出现如下界面（说明控件安装成功）：二、测试程序的安装和使用该软件是在串口控件安装以后使用的。

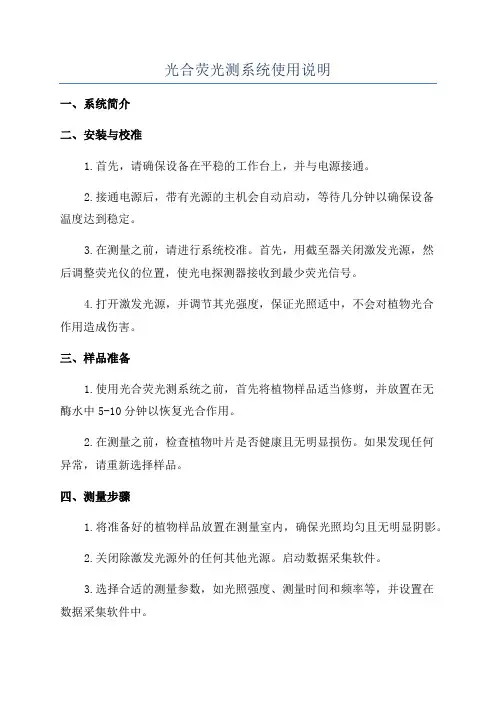

光合荧光测系统使用说明一、系统简介二、安装与校准1.首先，请确保设备在平稳的工作台上，并与电源接通。
2.接通电源后，带有光源的主机会自动启动，等待几分钟以确保设备温度达到稳定。
3.在测量之前，请进行系统校准。
首先，用截至器关闭激发光源，然后调整荧光仪的位置，使光电探测器接收到最少荧光信号。
4.打开激发光源，并调节其光强度，保证光照适中，不会对植物光合作用造成伤害。
三、样品准备1.使用光合荧光测系统之前，首先将植物样品适当修剪，并放置在无酶水中5-10分钟以恢复光合作用。
2.在测量之前，检查植物叶片是否健康且无明显损伤。
如果发现任何异常，请重新选择样品。
四、测量步骤1.将准备好的植物样品放置在测量室内，确保光照均匀且无明显阴影。
2.关闭除激发光源外的任何其他光源。
启动数据采集软件。
3.选择合适的测量参数，如光照强度、测量时间和频率等，并设置在数据采集软件中。
4.点击“开始测量”按钮，系统开始记录荧光产生和吸收的数据。
5.测量结束后，保存数据，关闭软件和设备。
五、数据分析1.打开数据分析软件，将保存的数据导入到软件中。
2.对数据进行初步的处理，如去除噪声和异常值。
3.根据实验需求选择合适的指标来分析数据，如最大荧光量(Fm)、最小荧光量(F0)、植物净光合速率等。
4.通过对数据的比较和统计分析，评估植物光合作用的效率和活性。
六、注意事项1.在操作时，请确保室内光照充足且无明显干扰。
2.为了保证数据准确性，请注意避免样品的外部光照和温度变化。
3.使用前请确保设备正常运作并进行校准，以免影响测量结果的准确性。
4.为了保护设备，请注意植物样品在装置内的放置位置和接触方式。
通过按照以上使用说明，即可正确地使用光合荧光测系统，对植物样品的光合作用活性进行评估和研究。
使用者在进行操作时，应当根据具体实验要求和设备性能进行调整和操作，以保证测量结果的准确性和可靠性。
同时，使用者还需要熟悉数据分析软件的操作方法，以便对测量数据进行适当的处理和分析。
灯光测试仪操作规程一、概述二、设备准备1.确保灯光测试仪处于稳定的工作台面上，并连接电源线。
2.检查电源线是否完好，并确认连接良好。
3.确保仪器所需测量工具（如光照计、色温计等）已经校验过并处于可正常使用状态。
三、操作步骤1.检查仪器表面是否有灰尘或污垢，如有，应使用干净的软布擦拭干净。
2.按下电源开关，确认仪器已经开启。
3.根据测试需要，选择合适的测量模式。
常见模式包括亮度测量、色温测量、色彩测量等。
根据需要旋转模式选择开关并选择相应模式。
4.稳定仪器，将光照计或色温计等测量工具置于合适位置，并确保与仪器连接良好。
5.确保仪器所需环境符合要求，如室内光照较弱、无其他干扰光源等。
6.按下测量按钮，开始测量。
根据不同的模式，仪器会显示相应的测量结果。
记录测量结果时，应准确读取显示屏上的数值并进行记录。
7.测量完成后，如需再次测量，应等待仪器稳定后再进行新的测量。
四、注意事项1.使用过程中应注意环境的干扰。
避免其他强光源直接照射到仪器上，以免影响测量结果的准确性。
2.操作人员应保持手部干燥，以避免触摸仪器表面导致影响测量结果。
3.测量结束后，应及时关闭电源开关，断开电源线，并将仪器进行清洁和存放。
4.仪器需要定期校验，以确保测量结果的准确性和可靠性。
6.仪器应放置在干燥、通风良好的地方，并远离物体较热的地方。
五、应急措施1.如发现仪器发生短路或电源线损坏等情况，应立即停止使用，并断开电源。
3.发生火灾或严重故障时，应迅速报警并立即撤离人员，采取相应的灭火措施。
六、操作纪律1.操作人员应进行相关培训，熟悉仪器的使用方法和操作规程。
2.操作人员应严格遵守操作规程的各项要求，不得擅自改变操作流程。
3.操作结束后，应对仪器和测试环境进行清洁和整理。
4.如发现问题或改进建议，应及时向领导或相关部门提出。
以上是灯光测试仪的操作规程，在使用时请按照规程进行操作，以确保测试的准确性和安全性。
同时，为了延长仪器的使用寿命，建议进行定期的检修和维护。

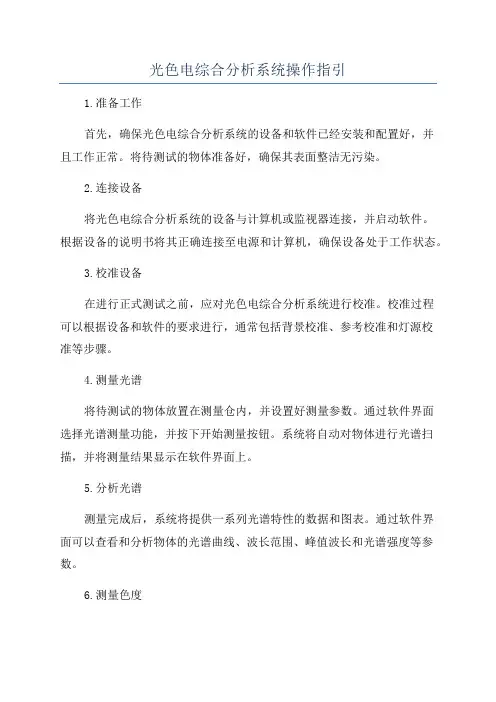

光色电综合分析系统操作指引1.准备工作首先，确保光色电综合分析系统的设备和软件已经安装和配置好，并且工作正常。
将待测试的物体准备好，确保其表面整洁无污染。
2.连接设备将光色电综合分析系统的设备与计算机或监视器连接，并启动软件。
根据设备的说明书将其正确连接至电源和计算机，确保设备处于工作状态。
3.校准设备在进行正式测试之前，应对光色电综合分析系统进行校准。
校准过程可以根据设备和软件的要求进行，通常包括背景校准、参考校准和灯源校准等步骤。
4.测量光谱将待测试的物体放置在测量仓内，并设置好测量参数。
通过软件界面选择光谱测量功能，并按下开始测量按钮。
系统将自动对物体进行光谱扫描，并将测量结果显示在软件界面上。
5.分析光谱测量完成后，系统将提供一系列光谱特性的数据和图表。
通过软件界面可以查看和分析物体的光谱曲线、波长范围、峰值波长和光谱强度等参数。
6.测量色度在光色电综合分析系统中，可以通过选择色度测量功能来测量物体的色度参数。
选定测量参数并开始测量后，系统将自动计算出物体的色度坐标和色温等参数。
7.分析色度测量完成后，系统将提供一系列色度参数的数据和图表。
通过软件界面可以查看和分析物体的色度坐标、色差、显色指数和色温等参数。
8.测量电学性能在光色电综合分析系统中，可以通过选择电学测量功能来测量物体的电学性能。
选定测量参数并开始测量后，系统将自动测量和计算出物体的电压、电流和功率等参数。
9.分析电学性能测量完成后，系统将提供一系列电学性能的数据和图表。
通过软件界面可以查看和分析物体的电压特性曲线、电流特性曲线和功率特性曲线等参数。
10.导出结果在分析完光谱、色度和电学性能后，可以选择将结果导出。
通过软件界面选择导出功能，并选择导出文件的格式和路径。
系统将自动将结果导出为数据文件或图像文件。
以上就是光色电综合分析系统的操作指引。
根据具体的设备和软件要求，操作步骤可能会略有不同。
在使用时，应注意按照设备和软件的说明书进行操作，并注意保持测试环境的稳定和准确性。
光电比色计操作规程光电比色计是一种常见的光学仪器，常用于测定样品中某种化学物质的浓度。
在进行光电比色计测量之前，需要先准备好各种材料和仪器，并按照一定的操作规程进行操作，以确保测量的准确性和可靠性。
下面，我们将详细介绍光电比色计的操作规程。
一、光电比色计的准备工作1.准备样品：将需要测定浓度的样品取出适量，称取到称量皿中，注明样品编号和浓度。
2.准备试剂：按照所需试剂比例精确称取试剂。
注意，用水或其他溶剂将试剂溶解，并保持溶液的纯净。
3.准备比色杯：取足够数量的比色杯，用纯净水洗净，并保证干燥无水迹。
4.光电比色计参数设置：根据测量需要，对光电比色计进行参数设置，包括样本池深度、波长选择、校正、显示模式等。
二、样品加药量的选择根据不同的样品需要选择不同的加药量。
通常，需要进行初步研究和实验确定最适宜的加样量，以确保测量结果的准确性。
三、光电比色计操作流程1.打开仪器电源，按照仪器操作手册上的说明进行预热操作，以稳定仪器的性能。
2.将样品移动到光电比色计的样本池中。
如果需要对样品进行配对比对，则在操作前先进行确定。
3.准备试剂，将其加入样品池中，并用移液管或者自动分液器进行混合。
4.按照所需方法选择波长和计量单位，并开始测量。
5.在测量过程中，需要对样品和试剂进行密切的观察和监测，以确保测量结果的准确性。
6.将测试结果记录下来，并进行计算处理，得出浓度或容量等参数。
7.在测量结束后，关闭仪器电源并按照仪器的使用手册进行清洁和维护工作。
四、光电比色计操作注意事项1.在进行操作前一定要根据用户手册的要求，对光电比色计进行仔细检查和维护。
2.根据样品的需求选择适当的波长和计量单位，以确保测量的准确性和可靠性。
3.要严格遵守试剂的配制比例，确保药剂的严格准确性和质量。
4.将样品和试剂均匀混合后，静置一段时间以让材料充分反应。
5.光电比色计使用过程中注意安全，防止误操作和材料波动。
通过上述的光电比色计操作规程，我们可以有效地进行光电比色计的测量，从而得到准确的样品浓度和参数值，并为我们的工作和生活提供必要的科学参考。
浙江博旭照明科技有限公司测试设备操作规程测试设备名称规格型号生产厂家操作部门光色电参数测试机3112型杭州星谱光电科技有限公司技术/质检LED光色电参数测试机操作规范1 仪器组成及功能a、3112型LED光色电参数测试机主要由主机、智能电参数测量仪UI2008、变频稳压电源、数控直流电源60V/5A、2m及300mm光通积分球、PC计算机、打印机、光纤等组成。
b、LED光色电参数测试机测各种光源的光谱功率分布、色品坐标、相关色温、显色指数、色容差、色偏差、红色比和主波长，以及电压、电流、功率、功率因素、光通量、发光效率、紫外辐射量等参数。
2 仪器运行检查1、首先打开系统电源开关，再逐一打开仪器电源开关；2、各仪器显示数据正常，表明系统正常；3、测试系统与电脑串行口连接线是否正常；测试系统与积分球的光纤连接是否正常：测试系统与积分球的光纤连接是否正常；3 测试产品a、首先打开测试系统电源开关；b、再逐一打开各仪器电源开关，并将电源电压调节到被测光源的额定电压；c、打开积分球，装上被测光源：按下输出电压按钮，此时光度计上显示被测试光源的光通量；d、关闭积分球：将系统与PC计算机进行数据连接；e、打开电脑，用鼠标双击电脑桌面上测试系统图标；f、进入软件后，按照要求对被测光源进行增益大小进行选择和预热；g、预热结束后仪器自动进行信号采样：（采样过程中，光谱信号不能溢出，否则需要重新选择增益大小，再次测量）h、测量结束后，色品坐标、相关色温、显色指数、色容差等主要参数及相对光谱分布直接在屏幕上；i、将测试数据保存并进行打印或存档；4 关闭仪器a、测试结束，先关闭仪器电源后再关闭系统电源；在确认无电压显示的情况下，取出被测光源，确保安全编制审核批准文件编号版次日期。
光色电综合测试仪校准方法光色电综合测试仪是一种用于测量光色和光电参数的仪器。
为了确保测试结果的准确性和可靠性，需要对光色电综合测试仪进行定期的校准。
以下是光色电综合测试仪的校准方法：1. 定期校准：光色电综合测试仪应该在购买后进行初始校准，然后每隔一段时间（如每半年或每年）进行定期校准。
使用者可以根据仪器的使用情况和要求来确定具体的校准周期。
2. 使用标准光源：在进行校准时，使用标准的光源来产生具有已知光色和光电参数的光线。
常用的标准光源有白光标准灯、日光模拟器、LED颜色标准灯等。
确保标准光源的照明光度和颜色测量参数符合国际标准或行业标准。
3. 校准步骤：校准的具体步骤可以根据不同的光色电综合测试仪的型号和品牌而有所不同。
一般来说，校准的步骤包括以下几个方面：- 连接仪器：将光色电综合测试仪连接到电脑或其他设备上，启动校准软件或工具。
- 光源校准：选择合适的光源进行校准，将光源置于测试仪的检测范围内，并按照仪器的操作说明进行操作。
- 参数校准：在经过光源校准后，校准仪器的光电参数，如光照度、色温、色纯度等。
根据校准软件的提示，参照标准数值进行调整。
- 验证校准：完成校准后，通过再次检测标准样品来验证校准的效果。
确保测试结果与标准数值一致或接近。
4. 校准记录：校准后，及时记录仪器的校准日期、校准参数和结果等信息，以便后续参考和追溯。
需要注意的是，校准过程中应保持仪器的测量窗口清洁，并在校准前对仪器的外观和关键部件进行检查，以确保仪器在正常工作状态下进行校准。
另外，如果校准后仪器的测量结果与标准值相差较大，可能需要进行故障排除和维修。
灯光测试仪操作规程
1、使用前：
（1）主机与升降支架间的连接靠水平调整螺丝来支撑，移动仪器时切勿推拉主机。
（2）主机托盘的升降机构设有锁紧手轮，需升降调节时，必须先松开锁紧手轮，以防损坏传动机构。
（3）仪器移动时要使三个支撑轮平放地面，以防摔倒而损坏仪器。
2、使用后：
（1）仪器使用完毕后，须将升降架降最低点，并套好机罩，以防止尘灰侵入仪器。
（2）在搬运过程中要轻拿轻放，切勿磕碰。
3、保养：
（1）仪器外表应保持清洁，禁止用湿布擦拭仪器表面。
（2）分划板和光学镜头禁止用手或其他物品直接接触，如有污点可用镜头擦拭纸轻轻擦拭。
（3）各机械调整部分要经常注入润滑油，长期不用要加油保护，以防生锈。
4、存放：仪器要放置在干燥、通风、避光无腐蚀性有害气体的室内。

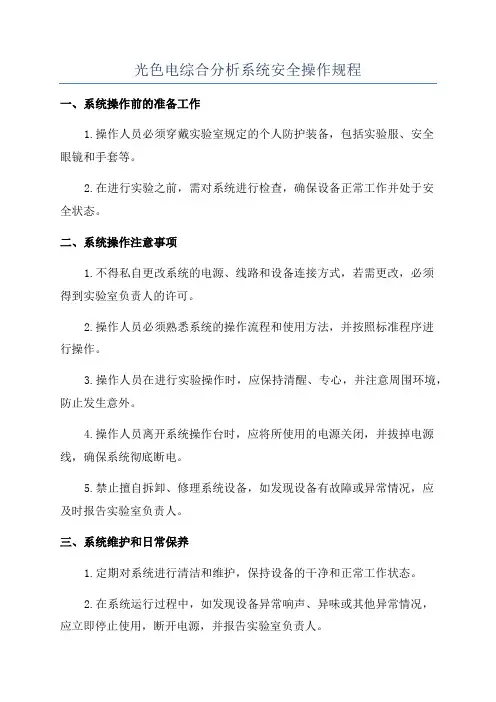

光色电综合分析系统安全操作规程
一、系统操作前的准备工作
1.操作人员必须穿戴实验室规定的个人防护装备，包括实验服、安全
眼镜和手套等。
2.在进行实验之前，需对系统进行检查，确保设备正常工作并处于安
全状态。
二、系统操作注意事项
1.不得私自更改系统的电源、线路和设备连接方式，若需更改，必须
得到实验室负责人的许可。
2.操作人员必须熟悉系统的操作流程和使用方法，并按照标准程序进
行操作。
3.操作人员在进行实验操作时，应保持清醒、专心，并注意周围环境，防止发生意外。
4.操作人员离开系统操作台时，应将所使用的电源关闭，并拔掉电源线，确保系统彻底断电。
5.禁止擅自拆卸、修理系统设备，如发现设备有故障或异常情况，应
及时报告实验室负责人。
三、系统维护和日常保养
1.定期对系统进行清洁和维护，保持设备的干净和正常工作状态。
2.在系统运行过程中，如发现设备异常响声、异味或其他异常情况，
应立即停止使用，断开电源，并报告实验室负责人。
3.定期对系统进行检查和维修，确保设备的安全可靠性。
四、应急处理措施
1.在操作过程中，如发生火灾、泄漏物质等紧急情况，应立即按实验
室应急预案启动应急处理措施。
五、遵守实验室安全制度
1.操作人员必须严格遵守实验室的安全制度和规定，禁止穿戴与实验
无关的饰品和服饰。
2.操作人员禁止在系统周围放置易燃、易爆、有毒有害物质等危险品。
