混凝土面板堆石坝接缝止水技术的新进展摘要：我国混凝土面板堆石坝经过20 年的发展，大坝面板接缝止水从结构、材料到施工技术都有了长足的发展。
本文结合洪家渡、吉林台、三板溪等工程实例，对这一发展情况进行了介绍，包括已被国内大多数高坝采用的新型止水结构、针对吉林台提出的粘性填料自愈性止水结构、为确保嵌填密实研制的柔性填料挤出机等。
这些技术在工程应用中均取得了令人满意的效果。
关键词：混凝土面板堆石坝接缝止水结构止水材料止水施工技术1 前言我国采用现代技术修筑碾压式混凝土面板堆石坝已近20 年了。
最早开工建设的是西北口面板坝，最早建成的是关门山水库大坝。
目前已建和在建的、坝高超过100m 的面板坝已有30 多座，坝高达到或超过180m 的有水布垭（233m）、三板溪（185m）和洪家渡（180m），由我国中标建设的马来西亚巴昆面板坝（205m）也已经开工。
与其他坝型不同，由于面板坝的接缝位移在各种坝型中较大，止水技术难度较高，面板的接缝止水对于面板坝具有特殊重要的意义。
本文对九五攻关以后国内面板坝的接缝止水技术的发展进行了总结，以供工程参考。
2 止水结构型式九五攻关期间，中国水科院在大量研究工作的基础上，提出了新型止水结构型式[1，2] ，见图1。
该型式将中部止水带提至表层，采用在趾板和面板中预埋的角钢和螺栓、或膨胀螺栓将止水带固定在缝口混凝土表面。
近来多数工程选用了不锈钢膨胀螺栓，对有抗冻要求的地区采用水泥浆回填膨胀螺栓孔。
为了适应大接缝位移，将表层止水带设计成波浪形，其尺寸可以完全吸收接缝位移，而不致在止水带中产生过大的附加应力。
为了确保止水带在大接缝张开情况下承受高水压力作用，在止水带下面的缝口处设置了支撑橡胶棒（或PVC 棒）。
橡胶棒应确保在止水运行过程中滞留在缝口，不被压入接缝以发挥支撑作用。
另外，新型止水结构在底部铜止水和表层塑性嵌缝材料止水基本保持了常规止水的做法，在波形止水带上部同样设置表层塑性嵌缝材料。

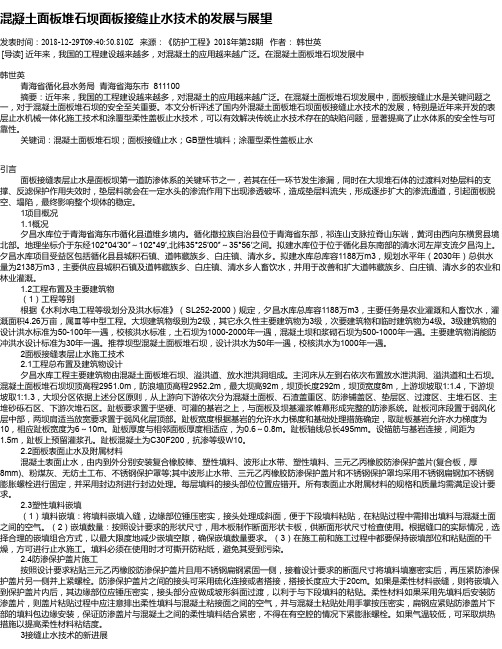

混凝土面板堆石坝面板接缝止水技术的发展与展望发表时间：2018-12-29T09:40:50.810Z 来源：《防护工程》2018年第28期作者：韩世英[导读] 近年来，我国的工程建设越来越多，对混凝土的应用越来越广泛。
在混凝土面板堆石坝发展中韩世英青海省循化县水务局青海省海东市 811100 摘要：近年来，我国的工程建设越来越多，对混凝土的应用越来越广泛。
在混凝土面板堆石坝发展中，面板接缝止水是关键问题之一，对于混凝土面板堆石坝的安全至关重要。
本文分析评述了国内外混凝土面板堆石坝面板接缝止水技术的发展，特别是近年来开发的表层止水机械一体化施工技术和涂覆型柔性盖板止水技术，可以有效解决传统止水技术存在的缺陷问题，显著提高了止水体系的安全性与可靠性。
关键词：混凝土面板堆石坝；面板接缝止水；GB塑性填料；涂覆型柔性盖板止水引言面板接缝表层止水是面板坝第一道防渗体系的关键环节之一，若其在任一环节发生渗漏，同时在大坝堆石体的过渡料对垫层料的支撑、反滤保护作用失效时，垫层料就会在一定水头的渗流作用下出现渗透破坏，造成垫层料流失，形成逐步扩大的渗流通道，引起面板脱空、塌陷，最终影响整个坝体的稳定。
1项目概况1.1概况夕昌水库位于青海省海东市循化县道维乡境内。
循化撒拉族自治县位于青海省东部，祁连山支脉拉脊山东端，黄河由西向东横贯县境北部。
地理坐标介于东经102°04′30″～102°49′,北纬35°25′00″～35°56′之间。
拟建水库位于位于循化县东南部的清水河左岸支流夕昌沟上。
夕昌水库项目受益区包括循化县县城积石镇、道帏藏族乡、白庄镇、清水乡。
拟建水库总库容1188万m3，规划水平年（2030年）总供水量为2138万m3，主要供应县城积石镇及道帏藏族乡、白庄镇、清水乡人畜饮水，并用于改善和扩大道帏藏族乡、白庄镇、清水乡的农业和林业灌溉。
1.2工程布置及主要建筑物（1）工程等别根据《水利水电工程等级划分及洪水标准》（SL252-2000）规定，夕昌水库总库容1188万m3，主要任务是农业灌溉和人畜饮水，灌溉面积4.26万亩，属Ⅲ等中型工程。
水利水电施工混凝土面板堆石坝技术分析摘要：水电做为重要的可再生能源，对国内能源电力结构调整、温室气体减排和气候环境改善作出了重大贡献，在水利水电工程项目中，混凝土面板堆石坝由于其具有就地取材、安全性好、适应性强、施工机械化程度高、施工速度快、经济性好、绿色环保等优点，受到坝工界的青睐和重视，被大量应用到水利水电项目中。
我国面板堆石坝经过几十年发展，积累了丰富经验，在数量、坝高、规模、筑坝技术等都居国际前列。
随着“一带一路”及企业走出去战略，结合马来西亚在建的混凝土面板堆石坝，本文将探讨水利水电混凝土面板堆石坝相关技术。
关键词：水利水电施工；混凝土面板；堆石坝技术1概述混凝土面板堆石坝（Concrete Face Rockfill Dam,简称CFRD或面板坝）是土石坝的主要坝型之一，面板坝是由堆石料分层碾压填筑成坝体，起支撑作用，在其上游面设置钢筋混凝土面板做为防渗体。
现代典型的面板堆石坝是由上游盖重体（任意料填筑区）、面板、垫层区、过渡区、上游堆石区（主堆石区）、下游堆石区（次堆石区）、下游护坡等部分构成。
坝顶上游面设置防浪墙，面板与河床基础及两岸坡通过趾板连接，面板与趾板、防浪墙之间及面板之间设置止水结构。
某面板坝典型断面图某完工面板坝航拍图2 混凝土面板堆石坝的特点2.1现代混凝土面板主要特征薄型趾板。
利用开挖岩面浇筑趾板，并锚固与基岩上，作为帷幕灌浆和固结灌浆的盖板，趾板双向配筋，配筋率0.3%-0.4%。
面板。
厚度一般为t=0.3+0.003H（H为坝高），竖向条块宽度一般为12-16m，靠岸边条块宽为中间的一半。
滑膜浇筑。
防浪墙。
坝顶防浪墙。
坝体。
按不同级配分区，采用机械薄层碾压堆石体，使坝体达到较高密实度。
垫层。
用级配较好的细堆石料做垫层，最大粒径小，细粒含量高，水平和斜面都经压实。
不仅对面板起到支撑和整平作用，还可发挥防渗返滤作用。
坝轴线。
采用直线或折线形。
2.2主要优点安全性。
浅谈堆石坝砼面板止水工程的施工[摘要] 以浙江省义乌市巧溪水库除险扩容工程为例，介绍止水工程的施工情况，并对其中的一些重点和难点进行了分析和总结。
[关键词] 堆石坝砼面板止水施工一、工程概况巧溪水库位于浙江省义乌市浦阳江支流大陈江上游，原大坝坝型为多种土石混合坝，2005年开始除险扩容，主要工程包括：在挖除老坝的基础上加高大坝，新建溢洪道、引水建筑物、发电厂及升压站等。
加高后的大坝坝顶高程187.1m，最大坝高65.6m，坝顶长度286.75m，坝顶宽7 m，上、下游坝坡均为1:1.3。
堆石坝体分垫层区、过渡区、主堆区、次堆区分区填筑，分层碾压。
砼面板厚30～50cm，按6～12m分块，砼为C25W8F100。
上游面在184.5m以上设L型防浪墙，墙高3.7m，坝顶下游侧设砼栏杆。
大坝下游坝面为干砌花岗岩条石护坡，厚18cm，下面设碎石垫层，厚12cm，在高程135.9m，151.9m，168.9m处设马道，宽度为4～8.5m。
二、止水工程设计方案砼面板伸缩缝分为垂直缝和周边缝，义乌市巧溪水库除险扩容工程止水工程设计方案主要采用二道止水：铜止水片一道，SR塑性填料一道。
具体如下图：三、止水铜片施工1、材料选择：铜止水片应选用延伸率较大的铜卷材，延伸率不宜小于20%。
2、挤压成型：在加工厂或工作面附近按设计形状、尺寸采用专门成型机根据需要长度挤压成型。
3、就位：周边缝铜止水片作为趾板砼浇筑的一道工序，一次性安装较短，宜在工厂挤压成型后运至安装现场就位；而垂直缝由于沿面板长度分缝，一次性安装较长，一般尽可能采用较长的卷材铜止水片，以减少焊缝，提高止水的可靠性，就位安装时宜在面板砼滑模施工平台上从上往下边加工成型边就位，以免造成加工后的铜片因运输变形。
4、铜片安装：垂直缝施工时在M10砂浆垫层上均匀涂刷热沥青一道，厚0.3cm，而后粘贴PVC垫片，垫片粘贴需平整、无空鼓，再将加工成形的铜片放置在垫片上，最后在铜片左右两侧各设一道沥青止浆条，将铜片与垫片之间的空隙填塞，防止水泥浆进入两者间的空隙，保证铜片能沿垂直缝自由伸缩。
水利水电施工混凝土面板堆石坝技术分析摘要：近些年来我国经济快速发展，水利水电行业随之不断进步，在进行水利水电施工过程中，需要意识到混凝土面板堆石坝技术的重要性，能够保证水利水电施工的质量和应用安全。
在实际应用混凝土面板堆石坝技术时，施工单位还存在一定的问题，本篇文章浅述了水利水电施工阶段应用混凝土面板堆石坝技术的重要性，分析了水利水电施工阶段应用混凝土面板堆石坝技术存在的问题及解决措施，希望能够更好的解决水利水电施工关于混凝土面板堆石坝技术的问题，保证水利水电项目的质量，使其持续性发展。
关键词：水利水电施工混凝土面板堆石坝技术一、水利水电工程应用混凝土面板堆石坝技术的重要性（一）保证水利水电施工的质量混凝土属于人造材料，具有极高的强度和稳定性，正因为如此在进行水利水电施工过程中广泛应用混凝土，而应用混凝土面板堆石坝技术进行水利水电作业，能够更好的保证水利水电的施工质量。
除此之外，和其他种类的建筑材料比较，因为混凝土具备的强度能够接受更大的承受能力，所以混凝土材料对水利水电施工而言，能够使其施工更好的进行。
（二）提高水利水电项目的安全性在进行水利水电施工作业过程中，由于混凝土结构具有稳定性和耐久性，能够保障水利水电施工的质量，从而影响到工程的寿命，应用混凝土面板堆石坝技术能够更好的完成混凝土施工作业，保证其水利水电项目的安全性。
与此同时，水利水电项目是否具有安全性也是社会和人民最关注的问题性之一，施工作业过程中应用混凝土面板堆石坝技术，施工单位不光可以减少施工阶段投入的成本，也能够提高水利水电项目的耐久性，从而使其更好的发展。
（三）应用混凝土面板堆石坝技术能够提高工作效率在进行水利水电的施工过程中，由于混凝土的材料性质，混凝土施工是水利水电整体施工的难点作业，而施工单位应用混凝土面板堆石坝技术可以提高进行混凝土的施工作业，从而保证混凝土施工质量，避免出现无效作业的情况，使水利水电的施工作业更加高效的完成，从而保证施工单位的施工质量。
水利水电施工混凝土面板堆石坝技术分析发布时间：2021-07-21T16:54:57.383Z 来源：《城镇建设》2021年3月（上）7期作者：郑继[导读] 我们有必要深入研究混凝土面板堆石坝技术，满足水利水电工程技术发展的需求，进一步促进水利水电工程能够高效、按质按量顺利竣工，造福人类。
郑继身份证：42212619880904****摘要：我国的水利水电工程建设数量和规模都呈现与日俱增的趋势，从而也应该加强混凝土面板堆石坝技术的应用，该技术具有操作简单，成本低，而且结构稳定能够保障施工安全的优势，因此在水利水电工程中应用越来越广泛。
任何工程都要保证其建设质量，水利水电工程是惠及民生的工程，能够为居民的生产生活带来便利，在施工的过程中质量的保障是首要的。
因此，我们有必要深入研究混凝土面板堆石坝技术，满足水利水电工程技术发展的需求，进一步促进水利水电工程能够高效、按质按量顺利竣工，造福人类。
关键词：水利水电；混凝土；面板堆石坝技术引言水利工程作为一项惠民项目，现已遍布在一些水资源丰富地区。
在混凝土面板堆石坝施工中，常使用的技术是高强度填筑施工技术，文章通过梳理该技术在应用期间管理要点，明确各作业环节要点，为相关工作者提供借鉴。
一、水利工程中面板堆石坝结构及施工特点在面板堆石坝中，坝体为主要构件。
依靠堆石填料颗粒间的相互咬合与衔接产生骨架作用，在保证坝体结构稳固的同时，为面板提供支撑力。
在坝体填筑材料不能做到碾压密实的情况下，使填筑体变形模量减小，整体压缩变形增加。
发生较大的沉降变形，将导致面板和止水结构失效，结构整体功能被破坏，出现大量的渗水问题，使大坝运行面临安全威胁。
坝体带有稳固性和自由排水的功效，不会出现剪切破坏等常见失效现象，出现损坏时以面板开裂、止水结构失效等为主，暂未发生整体失稳事件。
堆石坝对地质、地形等条件适用性强，建设在坚硬岩基或砂砾层上可以获得较强的抗滑性，采用的堆石为非冲蚀材料，推流稳定性较好，且整个堆石体干燥，抗震性良好。
价值工程1混凝土面板堆石坝的发展混凝土面板堆石坝（CFRD，或简称面板堆石坝）是以碾压堆石体（含垫层区、过渡层区、主堆石体和次堆石体）为支承结构，并在其上游表面设置混凝土面板（含面板下的趾板和灌浆帷幕）为防渗结构的堆石坝。
这种坝型与一般土坝相比，具有抗滑、抗渗稳定性好，施工方便，坝体经济等特点，因而是一种极具竞争力的坝型。
混凝土面板堆石坝的问世要追溯至19世纪中叶修建与美国加利福尼亚州金矿地区，它的发展经历了三个阶段：第一阶段（1850-1940年），为抛填石阶段，这个时段坝高未超过60米；第二阶段（1940-1965年），是抛填石向碾压堆石的过渡阶段，由于抛填堆石的变形很大，导致混凝土面板裂缝和大量漏水，因此，面板堆石坝的发展没有得到更多推广普及；第三阶段（1965年以后至今），主要是以碾压堆石为特征，将大型振动碾运用于坝体堆石体碾压，从而大幅降低了坝体的变形，防止了面板破坏形成渗漏的破坏。
2我国混凝土面板堆石坝的发展我国最早的抛填式混凝土面板堆石坝是1966年建成猫跳河二级百花水电站大坝，高48.7m，系抛填堆石，坝轴线上游有干砌石垫层，上游坡1：0.6，混凝土面板支撑在埋入基岩的混凝土基座上。
由于抛填堆石的变形很大，导致混凝土面板裂缝和大量漏水，因此这种坝型没有得到发展。
1985年开始，我国开始建设现代碾压式混凝土面板堆石坝。
最早开工建设的是西北口水库大坝，坝高95m，而最早建成的是关门山水库大坝，高58.5m，1988年建成。
随后，我国的面板堆石坝得到了快速发展。
其中代表性的有成屏一级（高74.6m），洪家渡（高182.3m）、乌鲁瓦提（高135m）、紫坪铺（高159m）,天生桥一级（178m）和水布垭等（233m），其中水布娅是世界上最高的面板堆石坝。
本文总结了几点我国混凝土面板堆石坝的明显进步：2.1坝体材料的合理分区早期经验认为下游堆石的变形对面板性状没有影响，因而在坝体材料的分区上，凭经验，做出分区。
水利水电施工混凝土面板堆石坝技术现状摘要：随着经济的发展和人民生活水平的提高，水利水电工程在全球范围内发挥着越来越重要的作用。
混凝土面板堆石坝作为一种经济、实用的坝型，在全球范围内得到了广泛的应用。
本文将探讨水利水电施工混凝土面板堆石坝技术的现状及发展趋势。
关键词：水利水电；混凝土面板堆石坝；施工技术；现状引言混凝土面板堆石坝以其独特的结构和多功能性在各种水文条件下得以广泛应用。
它们不仅可以有效控制河流水位，减轻洪水的危害，还能为供水、灌溉和发电等方面提供重要支持。
然而，混凝土面板堆石坝的建设和维护涉及复杂的工程技术和科学原理，需要综合考虑地质、水文、结构等多个因素。
1.水利水电施工混凝土面板堆石坝技术现状1.1 施工工艺和设备混凝土面板堆石坝的施工工艺和设备在现代建筑中扮演着至关重要的角色。
目前，施工主要采用半机械化或机械化方法，这在提高效率和减少人力成本方面发挥了重要作用。
在堆石体填筑方面，大型挖掘机和自卸车等设备的广泛应用，不仅加速了填筑的进度，还提高了施工的精度和稳定性。
这些机械设备能够迅速处理大量的石块和土壤，从而降低了施工周期，并减少了劳动力的需求。
此外，在混凝土面板的浇筑方面，滑模技术和泵送混凝土技术的应用也起到了关键作用。
滑模技术使得混凝土可以以一种均匀而高效的方式流动到指定位置，确保了面板的质量和一致性。
泵送混凝土技术则通过泵送装置将混凝土输送到远距离或高难度的施工区域，避免了传统浇筑方式的限制。
这些技术的运用不仅提高了施工效率，还减少了废料和浪费，有助于保护环境。
1.2 防渗技术刚性防水主要涉及混凝土面板本身的防水性能。
通过严格的混凝土配方和施工工艺，确保混凝土面板具有高度的密实性和耐水性。
这有助于减少渗漏风险，同时增加了坝体的结构强度，提供了可靠的水密性。
此外，坝面板的表面也可以涂覆防水材料，如特殊的涂层或密封剂，以提高其防渗性能。
柔性防水则主要依赖于防水材料，如土工膜。
土工膜是一种高分子聚合物材料，具有出色的防渗特性。
关于混凝土面板堆石坝面板裂缝处理技术的研究【摘要】随着我国水利事业建设进程的加深，坝类建筑工程大量增加，坝类施工技术也取得了长足的发展。
但是由于这样或那样的原因，坝类建筑工程仍然存在不少问题，其中较为常见的就是混凝土面板裂缝问题。
基于此，本文以混凝土面板堆石坝面板裂缝处理技术的研究为题，主要从混凝土面板裂缝介绍，混凝土面板堆石坝面板裂缝处理技术措施方面进行了分析与探讨。
【关键词】坝类工程；混凝土面板裂缝；处理技术措施当前，我国应用范围最广泛，应用前景最好的坝类施工技术就是混凝土面板堆石坝筑坝技术。
该筑坝技术具有诸多优点，主要有造价低廉、适应性强、安全性高等。
但是受这样或那样因素影响，采用混凝土面板堆石坝技术筑坝的工程其混凝土面板仍存在裂缝问题。
因此，对混凝土面板堆石坝面板裂缝的处理技术措施进行研究非常有必要。
1.混凝土面板裂缝介绍为了更好地加强混凝土面板堆石坝面板裂缝处理，作为施工人员必须对裂缝的类型以及特点有一个基本的认识，才能更好地采取有效的措施进行处理。
在混凝土面板中，常见的裂缝主要有以下几种：1.1非结构性裂缝1.1.1塑性收缩裂缝。
塑性收缩裂缝主要出现在以下情况：当混凝土面板处于塑性状态，且由于混凝土面板表层水分蒸发过快，导致其蒸发率大于沁水上升到混凝土面板表层的速度，在这一情况下最容易出现塑性收缩裂缝。
造成塑性收缩裂缝出现的因素主要有高温、干燥的空气、大风、较高的混凝土温度等。
塑性收缩裂缝通常出现在混凝土初凝之前。
1.1.2温度收缩裂缝。
温度收缩裂缝出现的主要原因是施工过程中水泥水化热不达标或是气温骤降，导致混凝土面板内外温差较大，从而引发温度应力的造成混凝土变形并在表面层形成拉应力，一旦形成的拉应力超过混凝土抗拉强度，裂缝就会产生[1]。
1.1.3干燥收缩裂缝。
干燥收缩裂缝出现的主要原因是混凝土凝结硬化时，混凝土内外部分水分蒸发速度不一致，混凝土内部蒸发速度比外部蒸发速度慢，导致混凝土不具备较高的湿度扩散系数，从而造成混凝土出现干缩变形情况，并在混凝土表面产生拉应力，一旦拉应力过大裂缝就会出现。
收稿日期：2017-11-24基金项目：国家重点研发计划项目（2017YFC0404805）；中国水科院科研专项（SM0145B632017；SM0145B952017）作者简介：徐耀（1982-），男，江苏盐城人，博士，教授级高级工程师，主要从事混凝土面板坝、大坝安全评估与风险管理等研究。
E-mail ：xuyao@文章编号：1672-3031（2018）05-0457-09中国水利水电科学研究院学报第16卷第5期混凝土面板堆石坝面板接缝止水技术的发展与展望徐耀，郝巨涛（中国水利水电科学研究院北京中水科海利工程技术有限公司，北京100038）摘要：面板接缝止水是混凝土面板堆石坝发展进程中涉及的关键问题之一，对于混凝土面板堆石坝的安全至关重要。
本文分析评述了国内外混凝土面板堆石坝面板接缝止水技术的发展，特别是近年来开发的表层止水机械一体化施工技术和涂覆型柔性盖板止水技术，可以有效解决传统止水技术存在的缺陷问题，显著提高了止水体系的安全性与可靠性。
本文认为面板挤压破坏是高混凝土面板坝面板接缝止水必需应对的新问题，除采用软接缝措施减小面板压应变外，在潜在的挤压破坏区域设置加强防护涂层也是一种有效的办法，但根本措施还应从加强堆石体的变形协调以及坝体与面板之间变形同步协调控制、增强面板抗挤压破坏能力等方面着手。
关键词：混凝土面板堆石坝；面板接缝止水；GB 塑性填料；涂覆型柔性盖板止水中图分类号：TV641.4文献标识码：A doi ：10.13244/ki.jiwhr.2018.05.0151研究背景1988年6月在美国旧金山召开的国际大坝委员会第16届大会总报告指出，沥青混凝土面板堆石坝、混凝土面板堆石坝或沥青混凝土心墙堆石坝是未来特高坝的适宜坝型［1］。
但是，混凝土面板堆石坝筑坝技术向高坝的发展并不顺利，面板接缝止水是其发展进程中涉及的关键问题之一。
青海沟后混凝土面板砂砾石坝最大坝高71m ，正常蓄水位3278.00m ，1993年8月27日库水位3277.35m 时大坝溃决。
水利部专题研究表明，坝体沉陷大，防浪墙底板与面板顶部的接缝止水破坏，使库水从坝体上部灌入，并从上部逸出，冲刷坝坡，致使大坝溃决［2］。
湖南株树桥混凝土面板坝最大坝高78m ，1990年11月下闸蓄水，1992—1999年历经7年坝体漏水量由30L/s 增加至2500L/s 以上，面板塌陷断裂，缝中部橡胶止水带及缝底部铜止水发生撕裂、拉断，嵌缝材料失效，2000年水库放空大修。
分析表明，株树桥面板垫层级配不良，过渡层不能起到反滤作用，基础防渗帷幕的截渗效果欠佳，使垫层承担了较大的作用水头而产生了渗透变形，加之坝体周边缝止水破坏，面板脱空范围过大，使面板破裂、折断，故导致大坝发生严重渗漏［3］。
图1给出的是基于国内外已建67座面板坝渗漏监测数据建立的面板综合渗透系数的累积概率曲线［4］。
图1中标出了株树桥面板坝初始及后期渗漏量对应面板综合渗透系数的位置，初始渗漏量30L/s ，面板综合渗透系数为2.93×10-6cm/s ，处于可接受区；后期渗漏量2500L/s ，面板综合渗透系数为2.44×10-4cm/s ，在所有67座面板坝中处于最大位置，止水失效与坝体渗透侵蚀互动明显。
上述面板坝工程实例表明，面板坝面板接缝止水失效导致的渗漏将侵蚀堆石坝体，对于沟后面板砂砾石坝可导致溃坝；对于坝体级配不良、反滤不好的株树桥面板堆石坝，随着时间推移，渗漏引发的渗透破坏可导致大坝发生严重渗漏和面板塌陷破坏，威胁大坝安全。
由此可见，面板接缝止水对于面板堆石坝的安全至关重要。
——4572200m 级高混凝土面板坝的接缝止水技术混凝土结构接缝的止水效果取决于止水体对于作用水头和实际接缝位移的适应能力。
早期混凝土面板坝的接缝止水技术是在混凝土坝接缝止水技术基础上发展起来的，而接缝止水问题之所以在混凝土面板坝中突出，是因为混凝土面板坝的面板接缝位移通常较大。
澳大利亚110m 高的塞沙那（Cethana ）面板坝和122m 高的利斯（Reece ）面板坝都采用了常规的两道止水，包括中部止水带和底部铜或不锈钢止水，取得了较好的止水效果［5-6］。
塞沙那面板坝周边缝最大位移为21.5mm/12mm/7.5mm（沉陷/张开/剪切），利斯面板坝周边缝最大位移为70mm/9.8mm （深陷/张开）［7］，说明如果设计、施工得当，采用常规的两道止水可以满足100m 级高面板坝的防渗安全要求。
哥伦比亚的安奇卡亚（Anchicaya ）面板坝1974年建成，坝高140m ，周边缝止水仅采用了一道中部橡胶止水带，由于坝体局部变形较大，周边缝局部张开位移125mm ，沉降位移106mm ，剪切位移15mm ，导致出现1800L/s 的渗漏量，随后水库放空大修［8］。
在此之后，面板坝倾向于采用多道止水。
1976年开工修建的哥伦比亚的格里拉斯（Golillas ）面板坝和巴西的阿里亚（Foz do Areia ）面板坝均采用了三道止水。
160m 高的阿里亚面板坝1980年建成蓄水，取得了较好的止水效果。
125m 高的格里拉斯面板坝1978年建成，周边缝设置了三道止水，包括底部铜止水、中部PVC 止水带、顶部用PVC 薄膜覆盖的IGAS 玛蹄脂塑性填料。
该坝1982年蓄水后渗漏量达1080L/s ，其周边缝最大张开100mm 、沉陷56mm 。
检查发现，PVC 止水带沿中心管被剪破，且其周围混凝土振捣不密实；IGAS 玛蹄脂并不总是流入接缝，且随着时间和低温失去了塑性［9］。
试验也证实了IGAS 玛蹄脂并不能像预期的那样流动止水［10］，由于玛蹄脂较硬，在水压力下将出现孔洞或开裂，当水从其中流过时，没有任何自愈的趋势，玛蹄脂既不能堵漏，也不能防渗。
上述试验结果对认识塑性填料的流动止水能力十分重要，为我国随后的GB 塑性填料开发提供了有意义的借鉴。
面板坝工程修复实践表明，无黏性填料具有较好的自愈能力。
例如，1967年美国新国库（New Exchequer ）面板坝在水下抛填了近14000m 3的含有斑脱土的砂砾土，使坝体渗漏由11000L/s 降至280L/s 。
1984年尼日利亚希罗罗（Shiroro ）面板坝在水中抛填粉细砂，坝体渗漏量由1800L/s 降至100L/s 。
据此，Pinto 等［10］提出了无黏性填料止水概念，指出小量的粉细砂（渗透系数10-4～10-3cm/s ）足以淤填张开的接缝，并控制渗漏量，其效果取决于缝下过渡区料在高渗透压力下的反滤能力。
这种采用无黏性填料（粉煤灰或粉细砂）替代IGAS 塑性填料的接缝止水方案在墨西哥的阿瓜密尔巴（Aguamilpa ）面板坝和我国的天生桥一级面板坝中得到应用。
高185.5m 的阿瓜密尔巴坝1993年建成，周边缝最大位移为18mm/25mm/5.5mm （沉陷/张开/剪切），初期渗漏量260L/s ，后期稳定在170L/s 。
高178m 的天图1面板综合渗透系数的累积概率曲线10.90.80.70.60.50.40.30.20.10累积概率0.010.1110100后期K 株树桥=2.44×10-4cm/s渗漏量评价指数初始K 株树桥=2.93×10-6cm/s ［K ］=5×10-6cm/s 渗漏量偏大可接受区优质区［K ］1=2×10-7cm/s 1.0E-08 1.0E-071.0E-06 1.0E-05 1.0E-04 1.0E-03面板综合渗透系数/（cm/s ）溧混凝土面板堆石坝面板接缝止水技术的发展与展望徐耀郝巨涛——458生桥一级面板坝1999年建成，周边缝最大位移为28mm/21mm/21mm （沉陷/张开/剪切），初期渗漏量150L/s ，后期稳定在70L/s ［7］。
以上工程实践表明，对于100~200m 高的混凝土面板坝接缝止水，成功和失败经验都有，工程界尚未完全掌握控制接缝止水效果的技术关键，对修建更高面板坝的接缝止水问题充满疑虑，对传统的止水带、铜止水没有充足信心。
此外，IGAS 玛蹄脂也被证明不具备在水压力下流入并淤堵接缝的能力，此外，无黏性填料止水的渗漏量也相对偏大，能否适应更高面板坝的运行尚属未知。
“九五”期间，围绕最大坝高233m 的水布垭面板堆石坝，开展了系列面板接缝止水研究，开发了可以满足水布垭面板坝应用要求的新型止水结构和GB 塑性填料，建立了传统止水带和铜止水的量化设计方法，相关技术进展阐述如下。
2.1接缝止水结构1980年建成的阿里亚面板坝的面板周边缝采用了表层IGAS 玛蹄脂、中部PVC止水带、底部铜止水三道止水，见图2［10］。
设置玛蹄脂止水是当下部两道止水在较大接缝位移下破损时，可以自愈接缝；接缝中采用不同材质和几何尺寸的PVC 止水带和铜止水，是为了当其中一道止水破损时，尽可能减小破损的孔洞大小；沥青砂浆垫是作为底部铜止水的支撑，并防止玛蹄脂从接缝中流失；玛蹄脂下的氯丁橡胶管是当接缝张开时减小接缝的张开缝隙。
另外，阿里亚坝水头超过112m 的周边缝表面又做了填土铺盖，以便在这些水深较大、接缝位移较大的部位增设一道止水屏障［10］。
对于阿里亚坝的上述止水结构，Pinto 等［10］进行了模型试验，发现PVC 止水带在接缝张开25mm 时会破坏漏水；当裂缝漏水时，IGAS 玛蹄脂也起不到自愈作用。
“九五”期间，在国内外前述工作基础上，对阿里亚坝的止水结构及其设计理念进行修改完善，提出了图3所示的新型止水结构［11］，其主要特点为：（1）每一道止水，包括塑性填料、止水带和铜止水，都能独立发挥止水作用，即在设计要求的水压力和接缝位移作用下不漏水；（2）鉴于工程施工中接缝中部止水带周围的混凝土不易做到密实，难以确保满足止水带的抗绕渗要求，且缝腔狭小，难以进行止水带的体型尺寸优化，新型止水结构中将中部止水带提至表层，并将其改为适应较大接缝位移的波形设计，在止水带下设置支撑橡胶棒或PVC 棒，以确保止水带在设计要求的水压力和接缝位移作用下能够保持在表层，不被水压力挤入接缝而破裂；（3）塑性填料表面的防护盖板应具有较好的防老化性能，以对塑性填料提供持久防护，为此采用抗老化性能好的三元乙丙橡胶板作为塑性填料的防护盖板。
