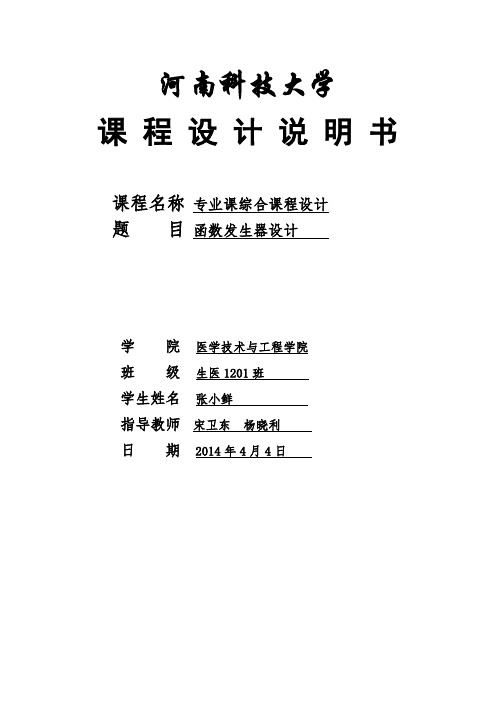

河南科技大学课程设计说明书课程名称专业课综合课程设计题目函数发生器设计学院医学技术与工程学院班级生医1201班学生姓名张小鲜指导教师宋卫东杨晓利日期2014年4月4日课程设计任务书（指导教师填写）课程设计名称专业课综合课程设计学生姓名张小鲜专业班级生医121班设计题目函数发生器设计一、课程设计目的函数发生器一般是指能自动产生正弦波、三角波、方波及锯齿波、阶梯波等电压波形的电路或仪器。
根据用途不同，有产生三种或多种波形的函数发生器，使用的器件可以是分立元件（如视频信号函数发生器S101 全部采用晶体管），也可以采用集成电路（如单片函数发生器5G8038）。
为进一步掌握电路的基本理论及实验调试技术，本课题要求设计由集成运算放大器与晶体管差分放大器共同组成的方波－三角波－正弦波函数发生器。
二、设计内容、技术条件和要求1. 设计方波-三角波-正弦波函数发生器；2．可以采用双运放μA747差分放大器设计也可以采用其他电路完成。
通过查找资料选定两个以上方案，进行方案比较论证，确定一个较好的方案。
3．使用Protel、Proteus或EWB等软件绘制电路图。
三、时间进度安排第1周：查阅资料；第2周：实现设计内容第3周：整理资料，撰写课程设计任务书四、主要参考文献参考《模拟电子技术》和《医学仪器》教材指导教师签字：2014 年 4 月 4 日目录绪论 (1)第1章1.1 课题背景 (2)1.2 设计任务和要求 (3)1.3 设计目的 (4)1.4 EWB 软件简介 (4)第2章设计方案2.1基本原理分析 (5)2.2设计方案 (5)第3章硬件电路设计3.1单元电路分析 (6)3.2系统硬件电路设计 (7)3.3电路仿真测试 (9)总结 (12)参考文献 (13)附录 (14)绪论尽管近30年来以大规模集成工艺为依托的各种数字电路的问世，逐渐代替了各种传统的模拟电路的应用领域，但是物理世界毕竟还是模拟的，与物理世界各种现象的接口，仍然需要靠模拟电路来承担。
信号发生器课程设计报告HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】目录一、课题名称 (2)二、内容摘要 (2)三、设计目的 (2)四、设计内容及要求 (2)五、系统方案设计 (3)六、电路设计及原理分析 (4)七、电路仿真结果 (7)八、硬件设计及焊接测试 (8)九、故障的原因分析及解决方案 (11)十、课程设计总结及心得体会 (12)一、课题名称：函数信号发生器的设计二、内容摘要：函数信号发生器作为一种常用的信号源,是现代测试领域内应用最为广泛的通用仪器之一。
在研制、生产、测试和维修各种电子元件、部件以及整机设备时，都要有信号源，由它产生不同频率不同波形的电压、电流信号并加到被测器件或设备上，用其他仪器观察、测量被测仪器的输出响应，以分析确定它们的性能参数。
信号发生器是电子测量领域中最基本、应用最广泛的一类电子仪器。
它可以产生多种波形信号,如正弦波,三角波,方波等,因而此次课程设计旨在运用模拟电子技术知识来制作一个能同时输出正弦波、方波、三角波的信号发生器。
三、设计目的：1、进一步掌握模拟电子技术知识的理论知识，培养工程设计能力和综合分析能力、解决问题的能力。
2、基本掌握常用电子电路的一般设计方法，提高电子电路的设计和实验能力。
3、学会运用Multisim仿真软件对所做出来的理论设计进行仿真测试，并能进一步解决出现的基本问题，不断完善设计。
4、掌握常用元器件的识别和测试，熟悉万用表等常用仪表，了解电路调试的基本方法，提高实际电路的分析操作能力。
5、在仿真结果的基础上，实现实际电路。
四、设计内容及要求：1、要求完成原理设计并通过Multisim软件仿真部分（1）RC桥式正弦波产生电路，频率分别为300Hz、1KHz、10KHz、500KHz，输出幅值300mV~5V可调、负载1KΩ。
（2）占空比可调的矩形波电路，频率3KHz，占空比可调范围10%~90%，输出幅值3V、负载1KΩ。
电子课程设计题目：函数信号发生器的设计学院：机械工程学院班级：测控技术与仪器071班作者：学号：指导教师：2010年7月7日摘要：该函数发生器采用AT89S51 单片机作为控制核心，外围采用数字/模拟转换电路（DAC0832）、运放电路（1458N）等。
电路采用AT89S51单片机和一片DAC0832数模转换器组成函数信号发生器，在单片机的输出端口接DAC0832进行DA转换，再通过运放进行波形调整，最后输出波形接在示波器上显示。
它具有价格低、性能高和在低频范围内稳定性好、操作方便、体积小、耗电少等特点。
由于采用了1458N运算放大器，使其电路更加具有较高的稳定性能，性能比高。
此电路清晰，出现故障容易查找错误，操作简单、方便。
本设计主要应用AT89S51作为控制核心。
硬件电路简单，软件功能完善，控制系统可靠，性价比较高等特点，具有一定的使用和参考价值。
关键词：AT89S51、DAC0832、波形调整【Abstract】： For special requirement the function generator usingAT89S51 microcontroller as the control, external analog / digital conversion circuit (DAC0832), op-amp circuit (1458C) and so on. AT89S51 microcontroller circuit and an integral function DAC0832 digital-signal generator, the microcontroller output port connected to DA converter DAC0832, and then wave through the op amp to adjust the final output connected to the oscilloscope waveform display. It has a low cost, high performance and low frequency range, good stability, easy operation, small size, low power consumption and so on. As a result of 1458G operational amplifier circuit to a more stable performance with high performance is high. The circuit clear, easy to find failure error, simple and convenient.The design of the main application AT89S51 as the control center. Simple hardware circuit, software, functional, and reliable control system, high cost performance characteristics, has some use and reference.Key words:AT89S51, DAC0832, waveform adjust目录1、设计概述1.1、设计任务----------------------------------4 1.2、方案选择与论证----------------------------41.3、系统设计框图------------------------------52、硬件电路设计--------------------------------53、软件系统设计3.1、阶梯波设计思想及流程图--------------------133.3、三角波和正弦波设计思想--------------------144、系统软件仿真4.1、protues仿真原理图------------------------154.2、仿真波形图--------------------------------165、课程设计心得体会---------------------------176、参考文献------------------------------------177、附录附录一：protel原理图----------------------------18 附录二：PCB图 ----------------------------------18 附录三：焊接后的电路板实物图---------------------19 附录四：实际电路板调试后发生阶梯波图-------------19附录五：实验源程序-------------------------------191.1设计任务与要求：1采用AT89S51及DAC0832设计函数信号发生器；2输出信号为正弦波或三角波或阶梯波；3输出信号频率为100Hz，幅度-5V—+5V可调；4必须具有信号输出及外接电源、公共地线接口，程序在线下载接口。
基于ICL8038的函数信号发生器仿真报告09工试2班麻辉凯一、ICL8038内部结构介绍图1 ICL8038内部电路方框图该芯片由三角波振荡电路、比较器1、比较器2、触发器、三角波—正弦波变换电路、恒流源CS1、CS2 等组成。
恒流源CS1、CS2主要用于对外接电容C 进行充电放电, 可利用4、5脚外接电阻调整恒流源的电流, 以改变电容C 的充放电时间常数, 从而改变10脚三角波的频率。
两个比较器分别被内部基准电压设定在2/3Vs 与1/3Vs。
使两个比较器必须在大于2/3Vs 或小于1/3Vs 的范围内翻转。
其输出同时控制触发器, 使其一方面控制恒流源CS2 的通断, 另一方面输出方波经集电极开路缓冲器, 由9 脚输出方脉冲, 而10脚经缓冲器直接由3 脚输出三角波, 另外还经三角波—正弦波变换电路由2 脚输出低失真正弦波。
外接电容C 由两个恒流源充电和放电。
若S 断开, 仅有电流I1 向C 充电, 当C 上电压上升到比较器1 的门限电压2/3Vs 时, 触发器输出Q = 1。
开关S 导通, CS2 把电流I2加到C上反充电, 当I2> I1 时, 相当于C 由一个净电流I2- I1放电, 此时C 上电压逐渐下降, 当下降到比较器2的门限电压1/3Vs时, R·S 触发器被复位,Q = 0, 于是S 断开CS2, 仅有CS1 对C充电, 如此反复形成振荡, C上电压近似为三角波, 而触发器输出则为方波。
当两个电流源CS1、CS2 的电流分别设定为I、2I时, 电容C上的充电、放电时间相等, 则10脚三角波以及变换的正弦波就是对称的, 方波的占空比是50%。
若恒流源CS1、CS2的电流不满足上述关系, 则3脚输出非对称的锯齿波, 2 脚输出非对称的正弦波, 9脚输出占空比为2%～ 98% 的脉冲波形。
另外改变恒流源I的大小, 即可改变振荡信号的频率。
二、频率和占空比的计算图2 外部定时电阻的连接所有波形的对称性都可以通过调节外部定时电阻来调节。
multisim函数发生器使用Multisim是一款强大的电路设计和模拟软件，可以模拟各种电路，并提供丰富的仿真工具。
Multisim中的函数发生器是一种可以产生多种波形信号的电路，它可以产生正弦波、方波、三角波等不同波形的信号。
在这里，我们将介绍Multisim函数发生器的使用方法。
1. 打开Multisim软件，选择“新建”按钮，打开新建电路窗口。
2. 在工具栏中找到“Active Analog”部分，选择“函数发生器”，将函数发生器拖动到新建电路窗口中。
3. 在函数发生器的属性窗口中，可以设置输出波形的类型和频率。
在波形类型选项卡中，可以选择正弦波、方波、三角波、锯齿波等不同类型的波形。
在频率选项卡中，可以设置输出波形的频率。
可以使用鼠标滚轮或手动输入进行设置。
4. 在函数发生器的属性窗口中，还可以设置输出电压的振幅和直流偏置。
在振幅选项卡中，可以设置输出电压的振幅，可以使用鼠标滚轮或手动输入进行设置。
在偏置选项卡中，可以设置输出电压的直流偏置，可以使用鼠标滚轮或手动输入进行设置。
5. 连接电路。
将函数发生器的正、负极分别连接到其他器件的正、负极即可。
6. 仿真。
在Multisim软件中，可以进行电路仿真。
可以预览和测量电路中各个电器件的电压、电流等数据，以及输出波形的形状和频率等数据。
总之，Multisim函数发生器是一种可以产生多种波形信号的电路，它可以为电路设计者提供丰富的波形信号来验证其电路设计的合理性和可靠性。
在使用函数发生器时，需要根据实际需求进行设置，才能得到满意的输出波形。
北华航天工业学院《电子技术》课程设计报告报告题目：信号发生器设计电路作内容摘要本方案主要用集成运放LM324和UA741等元器件设计组成一个简易函数信号发生器。
该函数信号发生器主要由迟滞比较器、积分器电路、二阶RC有源低通滤波器电路等三部份组成。
迟滞比较器电路形成方波，经积分器电路输出三角波，再经二阶RC有源低通滤波器电路形成正弦波，通过电源实现1~12V可调，经过电位器实现频率调节。
由此构成了一个简易的函数信号发生器。
本实验主要通过使用Multisim、protel软件等完成电路的软件设计。
关键字：集成运放方波三角波正弦波目录一、概述 (1)二、方案设计与论证 (2)1．方案一 (2)2．方案二 (2)三、单元电路设计与分析 (2)1．迟滞比较器 32．积分器 (3)3．低通滤波器 (3)四、总原理图及元器件清单 (4)五、结论 (6)六、心得体会 (6)七、参考文献 (6)一、概述通过集成运放构成迟滞比较器、积分器和低通滤波电路，依次分别输出方波、三角波、正弦波。
通过调节电压源或滑动变阻器，可改变波形的幅值和频率。
二、方案设计与论证函数发生器一般是指能自动产生正弦波、三角波、方波及锯齿波、阶梯波等电压波形的电路或仪器。
根据用途不同，有产生三种或多种波形的函数发生器，使用的器件可以是分立器件 (如低频信号函数发生器S101全部采用晶体管)，也可以采用集成电路(如单片函数发生器模块8038)。
产生正弦波、方波、三角波的方案有多种，如首先产生正弦波，然后通过整形电路将正弦波变换成方波，再由积分电路将方波变成三角波；也可以首先产生三角波—方波，再将三角波变成正弦波或将方波变成正弦波等等。
1．方案一采用分立器件实现电路组成，主要的部件有双运放uA741运算放大器、电压比较器、积分运算电路、二阶低通滤波电路、选择开关、电位器和一些电容、电阻组成。
该方案由三级单元电路组成的，第一级单元可以产生方波，第二级可以产生三角波，第三级可以产生正弦波。
北京邮电大学电子电路综合设计实验实验报告实验题目：函数信号发生器院系：信息与通信工程学院班级：姓名：学号：班内序号：一、课题名称：函数信号发生器的设计二、摘要：方波-三角波产生电路主要有运放组成，其中由施密特触发器多谐振荡器产生方波，积分电路将方波转化为三角波，差分电路实现三角波-正弦波的变换。
该电路振荡频率由第一个电位器调节，输出方波幅度的大小由稳压管的稳压值决定；正弦波幅度和电路的对称性分别由后两个电位器调节。
关键词：方波三角波正弦波频率可调幅度三、设计任务要求：1．基本要求：设计制作一个方波-三角波-正弦波信号发生器，供电电源为±12V。
1）输出频率能在1-10KHZ范围内连续可调；2）方波输出电压Uopp=12V(误差<20%)，上升、下降沿小于10us；3）三角波输出信号电压Uopp=8V(误差<20%)；4）正弦波信号输出电压Uopp≥1V，无明显失真。
2．提高要求：1）正弦波、三角波和方波的输出信号的峰峰值Uopp均在1~10V范围内连续可调；2）将输出方波改为占空比可调的矩形波，占空比可调范围30%--70%四、设计思路1. 结构框图实验设计函数发生器实现方波、三角波和正弦波的输出，其可采用电路图有多种。
此次实验采用迟滞比较器生成方波，RC积分器生成三角波，差分放大器生成正弦波。
除保证良好波形输出外，还须实现频率、幅度、占空比的调节，即须在基本电路基础上进行改良。
由比较器与积分器组成的方波三角波发生器，比较器输出的方波信号经积分器生成三角波，再经由差分放大器生成正弦波信号。
其中方波三角波生成电路为基本电路，添加电位器调节使其频率幅度改变；正弦波生成电路采用差分放大器，由于差分放大电路具有工作点稳定、输入阻抗高、抗干扰能力较强等优点，特别是作为直流放大器时，可以有效地抑制零点漂移，因此可将频率很低的三角波变换成正弦波。
2．系统的组成框图五、分块电路与总体电路的设计1．方波—三角波产生电路如图所示为方波—三角波产生电路，由于采用了运算放大器组成的积分电路，可得到比较理想的方波和三角波。
基于proteus的信号发生器的设计摘要信号发生器又称信号源或振荡器，在生产实践和科技领域中有着广泛的应用。
能够产生多种波形，如三角波、锯齿波、矩形波（含方波）、正弦波的电路被称为函数信号发生器，其频率范围可从几个微赫到几十兆赫，除供通信、仪表和自动控制系统测试用外，还广泛用于其他非电测量领域。
本设计是使用集成运算放大器设计的一种宽度可调的矩形波发生器。
它主要由反相输入的滞回比较器和RC电路组成，通过RC充、放电实现输出状态的自动转换。
而使电容的正向和反向充电时间常数不同，利用二极管的单向导电性引导电流流经不同的通路，就形成占空比可调的矩形波发生电路。
高频、低频和超低频信号发生器，大多使用文氏桥振荡电路，即RC振荡电路，通过改变电容和电阻值，改变频率。
用以上原理设计的信号发生器，其输出波形一般只有两种，即正弦波和脉冲波，其零点不可调。
而且价格也比较贵，一般在几百元左右。
在实际应用中，超低频波和高频波一般是不用的，一般用中频，即几十赫兹到几十千赫兹。
关键字：信号发生器、宽度可调、矩形波、锯齿波、时间常数1.概述在电子技术日新月异的形势下，信息技术随之迅猛发展。
信息是存在于客观世界的一种事物现象，人们正是通过信息的获取、存储、传输和处理等来不断认识和改造世界的。
而信号作为信息的载体，是指带有信息的随时间或其他自变量变化的物理量或物理现象，信号时使用极为广泛的基本概念，无论是在自然科学领域，还是在社会科学领域都存在大量的应用研究问题。
信号发生器又称信号源或振荡器，在生产实践和科技领域中有着广泛的应用。
能够产生多种波形，如三角波、锯齿波、矩形波（含方波）、正弦波的电路被称为函数信号发生器，其频率范围可从几个微赫到几十兆赫，除供通信、仪表和自动控制系统测试用外，还广泛用于其他非电测量领域。
例如在通信、广播、电视系统中，都需要射频（高频）发射，这里的射频波就是载波，把音频（低频）、视频信号或脉冲信号运载出去，就需要能够产生高频的振荡器。
学号：课程设计课程名称模拟电子技术基础课程设计题目函数发生器学院专业班级姓名指导教师2015 年01 月20 日课程设计任务书学生姓名：专业班级：指导教师：工作单位：题目: 函数发生器的设计和仿真实现初始条件：具备模拟电子电路的理论知识；具备模拟电路基本电路的设计能力；具备模拟电路的基本调试手段；自选相关电子器件。
要求完成的主要任务:（1）设计任务根据要求，完成对方波－三角波－正弦波发生器的仿真设计、仿真、装配与调试，并自制直流稳压电源（2）设计要求①正弦波Upp≈3V，幅度连续可调；三角波Upp≈5V，幅度连续可调；方波Upp≈14V，幅度连续可调。
频率范围：三段：10~100Hz，100 Hz~1KHz，1 KHz~10 KHz；频率控制方式：改变RC时间常数；正弦波输出电量：电流；②选择电路方案，完成对确定方案电路的设计。
③利用Proteus或Multisim仿真设计电路原理图，确定电路元件参数、掌握电路工作原理并仿真实现系统功能。
④安装调试并按规范要求格式完成课程设计报告书。
⑤选做：利用仿真软件的PCB设计功能进行PCB设计。
时间安排：1、 2015 年 1月13日集中，作课设具体实施计划与课程设计报告格式的要求说明,查阅相关资料，学习电路的工作原理。
2、 2015 年 1月14日至2015年1月16日，方案选择和电路设计。
3、 2015 年 1月 17日至2015年1月18日，电路调试和设计说明书撰写。
4、 2015 年 1月 20日上交课程设计成果及报告，同时进行答辩。
指导教师签名：年月日目录摘要 (4)函数发生器 (5)1.设计概述 (5)2.NA741芯片简介 (5)2.1 UA741芯片 (5)2.2 LM7815芯片和LM7915芯片 (5)3.各部分电路设计 (6)3.1直流稳压电源电路 (6)3.2函数发生器的原理 (7)3.3函数发生器设计思路及流程图 (7)3.4函数发生器的仿真图 (8)3.5 Altium Designer设计原理图 (8)4.函数发生器各模块电路设计 (9)4.1正弦波模块 (9)4.2方波模块设计 (11)4.3三角波模块设计 (12)5. 仿真软件 (13)6. 实物及调试得到波形信号 (15)7、总结和收获 (18)参考文献 (18)附录1 整体元件清单 (19)表1直流稳压电源电路元件清单 (19)表2 函数发生器电路元件清单 (19)本科生课程设计成绩评定表 (20)信息工程学院课程设计评分表 (21)摘要本次课程设计的题目是函数发生器,函数发生器可以产生正弦波、方波、三角波甚至任意波形，有很宽的频率调节范围。
通过对函数信号发生器的原理以及构成设计一个能变换出正弦波、方波、三角波的简易发生器我们所做的课程设计电路，是运用集成运算放大器芯片UA741CD来组建函数发生器的几个模块，产生正弦波、方波、三角波。
RC文氏电桥振荡产生正弦信号，再通过电压比较器将正弦信号转换成方波信号，方波信号通过积分比较器后即可转变成三角波。
接入示波器即可显示对应正弦波、方波、三角波。
关键词：UA741CD、函数发生器、RC文氏电桥、电压比较器、积分器AbstractThe course design is the subject of function generator, function generator can produce sine wave, triangle wave, square wave even arbitrary waveform, wide adjustable range of frequency. By analyzing the principles and components of the function generator can change the design of a simple generator of sine wave, triangle wave,square wave.Curriculum design circuit of what we do, is several modules using the chip integrated operational amplifier UA741CD to establish the function generator, generate sine wave, triangle wave, square wave. The sinusoidal signal generator RC Wien bridge oscillation, then the sine signal is converted into a square wave signal by a voltage comparator, square wave signals through integral comparator can be transformed into a triangular wave. Oscilloscope can display the corresponding access sine wave, triangle wave, square wave.Keywords: UA741CD, function generator, RC Wien bridge circuit, voltage comparator, integrator函数发生器1.设计概述设计电路分为直流稳压电源模块、RC 正弦波振荡电路及选频网络模块、电压比较器产生方波模块、积分器产生三角波模块。
2.NA741芯片简介2.1 UA741芯片UA741型运放双列直插封装的俯视图如图1(1)所示。
紧靠缺口（有时也用小圆点标记）下方的管脚编号为1，按逆时针方向，管脚编号依次为2，3，…，8。
其中，管脚2为运放反相输入端，管脚3为同相输入端，管脚6为输出端，管脚7为正电源端，管脚4为负电源端，管脚8为空端，管脚1和5为调零端。
通常，在两个调零端接一几十千欧的电位器，其滑动端接负电源，如图1(2)所示。
调整电位器，可使失调电压为零。
图1(1) 图1(2)2.2 LM7815芯片和LM7915芯片LM78**：1输入，2地，3输出；LM79**：1地，2输入，3输出。
U +U -IN -87651234-+IN +OUT 调零调零空端+-+2315467U +U -3.各部分电路设计3.1直流稳压电源电路该模块分四部分，变压器电路、整流电路、滤波电路和稳压电路。
电源变压器：将电网提供的220V交流电压通过变压器转换为+18V电压输出。
整流电路：利用单向导电器件构成的整流桥将交流电转换成脉动直流电。
滤波电路：利用储能元件C1、C2把脉动直流电转换成比较平坦的直流电。
稳压电路：利用集成稳压芯片LM7815和LM7915各一块组成具有同时输出+15V、-15V 电压的稳压电路。
仿真电路图如下：图1 直流稳压电源仿真电路图图2 直流稳压可调电源仿真结果3.2函数发生器的原理函数发生器一般是指能自动产生正弦波、三角波、方波及锯齿波、阶梯波等电压波形的电路或仪器。
根据用途不同，有产生三种或多种波形的函数发生器，使用的器件可以是分立器件，也可以采用集成电路。
为进一步掌握电路的基本理论及实验调试技术，本次课程设计采用由集成运算放大器组成的正弦波—方波—三角波函数发生器的设计方法。
产生正弦波、方波、三角波的方案有多种，有首先产生正弦波，通过整形电路将正弦波变换成方波，再通过积分电路将方波变成三角波；还可以首先产生三角波—方波，再将三角波变成正弦波或将方波变成正弦波等等。
本课题采用先产生正弦波再转换成方波，再将方波变成三角波的电路设计方法。
3.3函数发生器设计思路及流程图通过RC正弦波振荡电路及选频网络产生频率可调的正弦信号，然后通过电压比较器将正弦信号转换成同频率的方波信号、通过积分器将方波信号转换成同频率的三角波。
最后，接调幅网络后即可输出幅度、频率可调的正弦、方波、三角波信号。
函数信号发生器的设计框图如图3所示。
RC正弦波振荡电路及选频网络积分器电压比较器正弦波方波输出正弦波输出方波输出三角波图3.函数信号发生器框图3.4函数发生器的仿真图图43.5 Altium Designer设计原理图1Altium Designer 是原Protel软件开发商Altium公司推出的一体化的电子产品开发系统，主要运行在Windows XP操作系统。
这套软件通过把原理图设计、电路仿真、PCB 绘制编辑、拓扑逻辑自动布线、信号完整性分析和设计输出等技术的完美融合，为设计者提供了全新的设计解决方案，使设计者可以轻松进行设计，熟练使用这一软件必将使电路设计的质量和效率大大提高。
Altium Designer 除了全面继承包括Protel 99SE、Protel DXP在内的先前一系列版本的功能和优点外，还增加了许多改进和很多高端功能。
该平台拓宽了板级设计的传统界面，全面集成了FPGA设计功能和SOPC设计实现功能，从而允许工程设计人员能将系统设计中的FPGA与PCB设计及嵌入式设计集成在一起。
由于Altium Designer 在继承先前Protel软件功能的基础上，综合了FPGA设计和嵌入式系统软件设计功能，Altium Designer 对计算机的系统需求比先前的版本要高一些。
利用Altium Designer画出原理图然后布线画出电路所需的PCB图，使得焊接电路更加准确，避免出现焊接错误或者是焊接电路过于复杂等问题。
设计原理图及PCB板如图5、图6所示。
图5.原理图图6. PCB图4.函数发生器各模块电路设计4.1正弦波模块正弦波模块是文氏桥电路。
RC串并联网络构成选频网络兼正反馈网络，加上负反馈网络后构成RC文氏电桥振荡产生正弦信号，其振荡是电路的自激振荡，由直流信号变成串并联也是选频环节 ，两个1N4007组成稳幅环节。
可知，正弦波模块由放大环节、选频环节、正反馈网络及稳幅环节构成。
振荡频率几乎仅决定于选频网络，通常选用引入电压串联负反馈的放大电路，正反馈网络的反馈电压U f 是同相比例运算电路的输入电压，要把同相比例运算电路作为整体看成电路放大电路，它的比例系数是电压放大倍数，根据起振条件和幅值平衡条件有： 3451≥+==R R up uo Au R5≥2R1 54451R R R R R += 且振荡产生正弦波频率为： Rcf π21= RC 桥式振荡的振荡频率是由RC 网络决定的，选择RC 的值时，要已知的振荡频率作为主要依据。
同时，为了使选频网络的特性不受集成放大器输入和输出电阻的影响，放大电路应具有尽可能大的输入电阻和尽可能小的输出电阻以减少放大电路对选频特性的影响，在选择R1时还应考虑R1应该远远大于集成远放的输出电阻，并且要远远小于集成远放的输入电阻。
