混凝土结构实体检测评定及注意事项1、实体检测目的混凝土结构实体检测的目的是为对施工质量进行检验评定，为工程验收提供资料.《建筑工程施工质量验收统一标准》GB50300—2001：第 3.0.3条第8款“对涉及结构安全和使用功能的重要分部工程应进行抽样检测”；第5.0。
3条第3款“地基与基础、主体结构和设备安装等分部工程有关安全及功能的检验和抽样检测结果应符合有关规定”。
建筑安装工程给排水、电气、空调、燃气等，安装完成后对设备运行进行实体检验。
混凝土结构工程完成后加载试验量大，会损坏结构，选择一种替代方法进行实体检验，取混凝土结构中关键的两种材料—钢筋和混凝土各选一项进行检验。
《混凝土工程施工质量验收规范》（GB 50204—2002）第10章和附录D、附录E规定。
2 检测检验的组织和实施组织者：施工单位是实体检验的组织者，由施工项目技术负责人负责.监督见证者:监理工程师（建设单位项目专业技术负责人）对实体检验进行见证,包括取样时在场，参与确定取样部位和数量，监督检测试验过程，审核试验结果及对检测结果的确认。
检测单位：承担结构实体检验的实验室或检测单位应具有相应的资质，以保证检测结果的科学、准确、公正。
3 检测项目混凝土施工验收规范第10。
1。
2条结构实体检验应包括：1）混凝土强度、钢筋保护层厚度；2）工程合同约定的项目（根据工程需要由合同事先约定)3）必要时可检验其他项目(一般为质量纠纷或事故处理等特殊情况）。
常规项目两项:混凝土强度，钢筋保护层厚度评定标准:实测结果与设计文件要求的混凝土强度等级和保护层厚度对比.4 混凝土强度实体检测混凝土强度检测方法：一般情况下用同条件试块的强度作为实体验收的依据，没有条件时或同条件试块强度出现问题时，现场构件上检测混凝土强度标养试块强度（检验批混凝土验收）；同条件试块强度（该强度等级混凝土实体强度验收）;构件上非破损或局部破损方法检测推定强度；4.1标养试块强度特点:以其统一检测验收的条件而具有较好的可比性,反映的是混凝土拌合物的组成和搅拌质量,实际上只是一种“材料混凝土强度”，无法反映施工工艺（振捣、成型）和养护条件(温湿度、龄期）的影响。

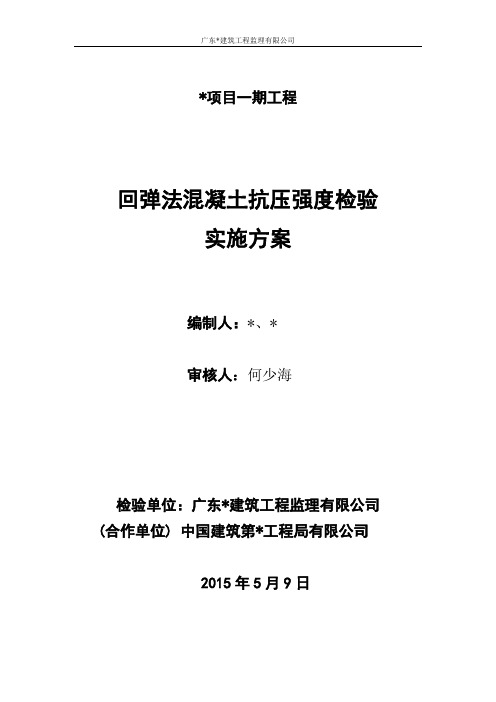

*项目一期工程回弹法混凝土抗压强度检验实施方案编制人：*、****：***检验单位：广东*建筑工程监理有限公司 (合作单位) 中国建筑第*工程局有限公司2015年5月9日监理单位回弹法混凝土抗压强度检测实施方案一、前言回弹法混凝土抗压强度检测是监理单位平行检验的一项重要内容，也是质量监督站检查监理工作的一项内容，为认真贯彻落实有关工作要求，结合本项目人员设备仪器配备情况，为确保回弹数据真实可信，本项目部拟计划由总监理工程师（代表）、项目经理会同技术负责人（实验室）统一组织实施、各专业工程师联合参与行动或见证，项目监理部必须认真做好此项工作。
每月应及时组织对竖向或重要部位构件按规范要求一定比例进行回弹检测。
（对现场回弹检测的数据真实性、科学性、代表性进行分析统计，原始记录留存备查。
如施工、监理（建设）共同见证的可同时作为监理平行检测的资料。
参加人员须签字以示负责。
每月由资料员收集整理经项目经理、技术负责人审查后报总监理工程师审查。
并及时在每月监理月报中反馈实施和检测工作效果。
二、本项目工程概况番禺*项目一期工程位于广州市番禺区*路段，南临*大道，西临*路，该项目分三期进行开发，首期总建筑面积约134207平米，包括商业、公寓及别墅。
别墅3层，商业1-3层不等，公寓为1栋33层、1栋20层和1栋10层组成。
混凝土强度等级统计如下：三、方案编制依据《回弹法检测混凝土抗压强度技术规程》（JGJ/T23—2011）《广东省混凝土结构实体检验技术导则（试行）》《混凝土结构工程施工质量验收规范》GB50204四、检测前的准备1、检测前应要求施工单位做回弹法混凝土抗压强度检测。
2、收集资料检测前应查有关的监理记录和设计图纸，收集下列资料:○1结构或构件名称、外形尺寸、数量及混凝土强度等级；○2水泥品种、强度等级、安定性、厂名；砂、石种类、粒径；外加剂或掺合料品种、掺量；混凝土配合比等；○3施工时材料计量情况，模板、浇筑、养护及成型日期等。

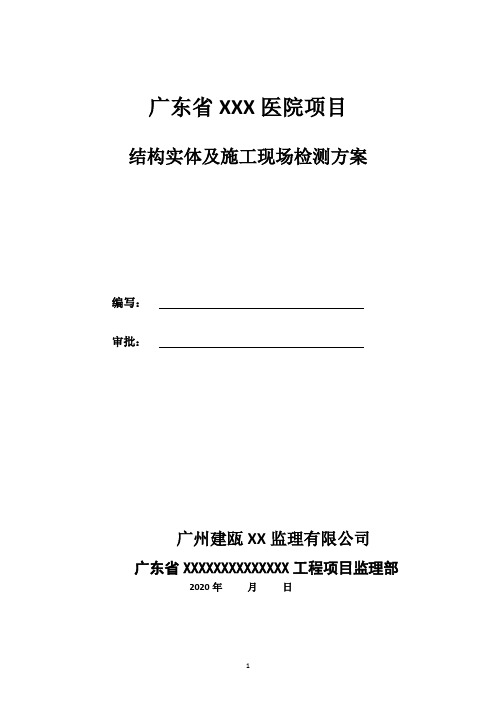

广东省XXX医院项目结构实体及施工现场检测方案编写：审批：广州建瓯XX监理有限公司广东省XXXXXXXXXXXXXX工程项目监理部2020年月日目录一、编制依据 (2)1.1、编制说明及依据 (3)二、工程概况 (3)2.1工程概况 (3)2.2、钢筋保护层厚度（mm） (4)三、结构实体与施工现场检测项目： (5)四、检测频率及要求： (5)1、钢筋保护层厚度： (5)2、混凝土结构实体强度检测： (6)3、外墙饰面砖粘结强度现场检测 (9)4、钢筋配置与钢筋间距检测 (9)6、楼板（梯板）厚度： (10)7、钢结构焊缝检测 (11)8、钢结构防腐涂层厚度检测 (11)9、钢结构防火涂层厚度检测 (12)五、检测数量： (12)1：结构实体检测数量明细表 (12)2、检测数量汇总表 (16)一、编制依据1.1、编制说明及依据1.1.1本工程施工图纸1.1.2本工程的施工组织设计1.1.3《混凝土结构工程施工质量验收规/范》（GB50204-2015）1.1.4《回弹法检测混凝土抗压强度技术规、程》（JGJ/T23-2011）1.1.5《建筑工程施工质量验收统一标、准》（GB5020300-2013）1.1.6《建筑结构检测技术标、准》GB/T 50344-20041.1.7《混凝土中钢筋检测技术规、程》JGJ/T152-20081.1.8《钻芯法检测混凝土强度技术规、程》CECS03：20071.1.9《普通混凝土力学性能》GB/T50081-20021.1.10《砼结构后锚固技术规、程》JGJ145-20131.1.11《广东省混凝土结构实体检验技术导则（试行）》1.1.12穗建质[2010]303号关于印发《广州市建筑结构实体质量监督抽测办法》二、工程概况2.1工程概况工程名称：广东省XXX项目建设单位：广州市XXX区建设中心设计单位：广州市设计院全过程咨询单位：广州XXX工程建设监理有限公司施工单位：广州建筑股份有限公司（主）、广州XXX建设集团有限公司（成）工程地点：广州市XXX区XXX街粤港深度合作区配套地块，位于灵新大道以南、四涌以东地块。

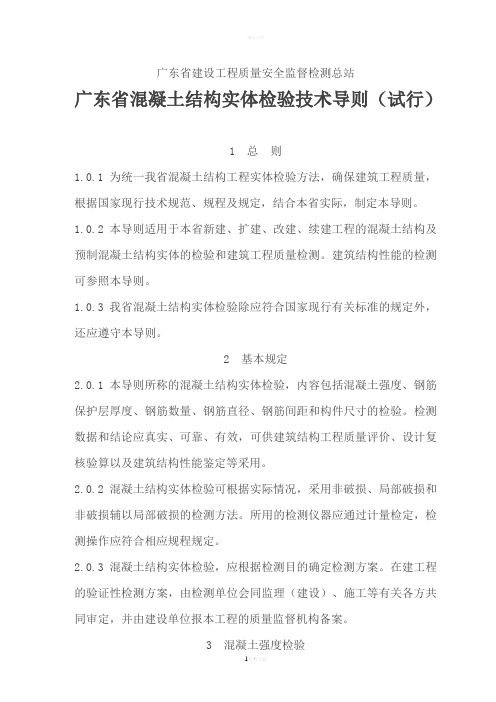

广东省建设工程质量安全监督检测总站广东省混凝土结构实体检验技术导则（试行）1 总则1.0.1为统一我省混凝土结构工程实体检验方法，确保建筑工程质量，根据国家现行技术规范、规程及规定，结合本省实际，制定本导则。
1.0.2 本导则适用于本省新建、扩建、改建、续建工程的混凝土结构及预制混凝土结构实体的检验和建筑工程质量检测。
建筑结构性能的检测可参照本导则。
1.0.3 我省混凝土结构实体检验除应符合国家现行有关标准的规定外，还应遵守本导则。
2 基本规定2.0.1 本导则所称的混凝土结构实体检验，内容包括混凝土强度、钢筋保护层厚度、钢筋数量、钢筋直径、钢筋间距和构件尺寸的检验。
检测数据和结论应真实、可靠、有效，可供建筑结构工程质量评价、设计复核验算以及建筑结构性能鉴定等采用。
2.0.2 混凝土结构实体检验可根据实际情况，采用非破损、局部破损和非破损辅以局部破损的检测方法。
所用的检测仪器应通过计量检定，检测操作应符合相应规程规定。
2.0.3 混凝土结构实体检验，应根据检测目的确定检测方案。
在建工程的验证性检测方案，由检测单位会同监理（建设）、施工等有关各方共同审定，并由建设单位报本工程的质量监督机构备案。
3 混凝土强度检验3.0.1 对在建工程的结构混凝土强度评定，应以混凝土标准试件强度和结构实体同条件养护的试件强度为依据。
未按照《混凝土结构工程施工质量验收规范》GB50204要求留置试件或对其结果有怀疑时，应采用非破损或局部破损的检测方法进行检验。
3.0.2 混凝土强度检验应根据国家现行规范、标准采用回弹法、超声回弹综合法、钻芯法、后装拔出法等方法检测。
3.0.3 结构混凝土强度检测批的抽样应符合下列规定：1 混凝土强度等级相同；2 原材料、配合比、成型工艺、养护条件基本一致和龄期相近；3 构件类别相同；4 所选构件具有代表性。
3.0.4 结构构件抽样检测方案的最小样本容量应符合表 3.0.4的限定值。
表3.0.4 结构构件抽样检测的最小样本容量3.0.5 抽样检测批具有95%保证率的标准强度（0.05分位值）推定区间上限值和下限值可按式（3.0.5）计算：s k cor,m f cu,e f 11-= （3.0.5） s k cor,m f e cu f22,-= 1,e cu f——检测批混凝土标准强度推定区间上限值； 2,e cu f——检测批混凝土标准强度推定区间下限值； cor,mf ——试件换算抗压强度样本的算术平均值； s ——试件换算抗压强度样本的标准差；1k 、2k ——系数，见表3.0.5。
广州市建筑工程结构实体质量监督抽测办法第一章总则第一条为进一步加强对地基基础、主体结构分部（子分部）工程质量验收的监督管理，客观、公正、科学地评价建筑工程结构实体质量，根据《建筑法》、《建设工程质量管理条例》、《工程质量监督工作导则》及施工质量验收规范等有关规定，结合我市实际，制定本办法。
第二条本市范围内新建、扩建、改建的建筑工程，在地基与基础、主体结构分部（子分部）工程质量验收前应进行结构实体质量监督抽测，检测结果将作为工程质量验收的重要依据。
第三条质量监督机构的监督抽测单位承担工程结构实体质量监督抽测。
第四条建设单位组织建设各方制定结构实体质量监督抽测方案，并报质监站备案。
第五条建筑工程结构实体质量监督抽测由建设单位负责委托。
第二章地基基础工程质量监督抽测第六条地基基础工程质量检测必须选择其中一种方法进行质量监督抽测，具体内容如下：1、预应力管桩，选基桩反射波法。
2、混凝土灌注桩，选声波透射法。
3、天然地基、处理土地基及复合地基的地基承载力荷载试验。
第三章混凝土结构工程第七条混凝土结构实体质量监督抽测的主要内容：1、结构混凝土强度现场检测；2、梁板主要受力钢筋分布及保护层厚度检测；3、楼板（梯板）厚度检测。
第八条监督抽测数量应遵循以下原则：1、混凝土强度现场检测重点对剪力墙、柱等构件进行抽测，一般应采取钻芯法进行检测，不能抽芯的部分可用回弹法检测；每个单位工程不同强度等级的混凝土，抽检数量不应少于一组。
2、梁板主要受力钢筋分布及保护层厚度检测重点对梁、板等部位的钢筋分布进行抽测，宜优先采用钢筋扫描仪进行检测；每个单位工程梁、板钢筋分布抽测数量不应少于3个构件，悬挑构件不应少于5个。
3、楼板（梯板）厚度检测每个单位工程抽测数量不应少于3个楼板及3个梯板的构件，每个构件不应少于3个点。
第九条凡检测结果达不到规范和设计要求的工程，则应对不合格构件所在的检验批进行批量检测，然后将检测结果提供原设计单位进行复核，其复核意见应由原审图机构进行审查，并出具意见。
建筑工程混凝土结构实体质量检验方案（2021年2月版本）一、工程概况：智能声光电研发制造项目1#厂房、2#厂房、1#宿舍楼工程（监督编号： HDZJ20201020004、HDZJ20201117002、HDZJ20210115001），结构类型为框架结构，层数为地下一层,地上一至九层，混凝土强度等级分别为： C45、C40、C35、C30、C25，构件数量：柱 11组，梁 8组，墙 1组，板 8组，自然间 0组。
二、制定依据：主要依据《广州市建设工程质量检测管理办法》、《混凝土结构工程施工质量验收规范》（GB 50204-2015）、《房屋建筑和市政基础设施工程质量检测技术管理规范》GB50618-2011、《广州市住房和城乡建设局关于加强混凝土结构工程施工质量管理工作的通知》（2019.9.24）及其它有关规定。
三、检验方法及数量：1、钻芯法检测实体混凝土强度及氯离子含量（每三层、每种强度等级的墙柱、梁板至少各抽取一个构件进行混凝土强度检测和氯离子含量实体检测，每个构件不少于三个芯样，其中墙梁交接部位至少抽取一个芯样；当设计单位同意，墙梁交接部位与梁板混凝土强度等级一致，则墙梁交接部位芯样纳入梁板芯样评定，否则墙梁交接部位芯样纳入墙柱芯样评定；应在检测报告中对墙梁交接部位进行重点注明，以方便后续跟踪处理。
）2、钢筋保护层厚度1）非悬挑梁、板： 5 （各抽取构件数量的2%，且不少于5个构件）2）悬挑梁： / （抽取构件数量的5%，且不少于10个构件，数量少于10个时全数检验）3）悬挑板： / （抽取构件数量的10%，且不少于20个构件，数量少于20个时全数检验）3、结构位置与尺寸偏差1）、梁、柱： 3 （抽取构件数量的1%，且不少于3个构件）2）、墙、板： 3 （有代表性的自然间抽查1%，且不少于3间）3）、层高： 3 （有代表性的自然间抽查1%，且不少于3间）4、其它项目： /四、检验结果将作为工程质量验收前评价工程结构实体质量的重要依据。
广州市建筑工程结构实体质量监督抽测办法穗建质[2010]303号第一条为加强建筑工程质量监督管理，客观、公正、科学地评价建筑工程结构实体质量，根据《中华人民共和国建筑法》、《建设工程质量管理条例》、《关于印发<工程质量监督工作导则>的通知》（建质[2003]162号）及施工质量验收规范等有关规定，结合我市实际，制定本办法。
第二条本市行政区域内新建、扩建、改建的房屋建筑工程，在地基与基础、主体结构分部（子分部）工程质量验收前应进行结构实体质量监督抽测（以下简称监督抽测）。
抽测结果作为工程竣工验收技术档案资料的重要组成部分。
第三条各级建设工程质量监督机构应当建立承担监督抽测任务的工程质量检测单位库。
入库的单位应当是具有相应资质、实力强、信誉好的工程质量检测单位。
建设工程质量监督机构应当制定工程质量检测单位库管理细则，及时将不符合前款条件的工程质量检测单位从库中清除，每两年对入库单位进行清理、公示。
第四条建设单位应当组织施工、设计、监理、检测等单位编制监督抽测方案并报送建设工程质量监督机构，建设工程质量监督机构对抽测方案的编制和实施工作应当加强指导和监督。
第五条建设单位应当委托入选工程质量检测单位库的单位实施监督抽测。
第六条地基与基础工程的监督抽测，应当按以下方法和数量进行：（一）对预制桩和小直径混凝土灌注桩（桩径＜800mm）采用静载试验或高应变法。
当采用静载试验时，单位工程抽检数量不少于桩总数的1%；单位工程桩总数在50根以内的，还应不少于2根；单位工程总桩数为50根及以上的，还应不少于3根。
当采用高应变法抽检时，对于预制桩单位工程抽检数量不低于8%且不少于10根；对于小直径混凝土灌注桩，单位工程抽检数量不少于桩总数的5%且不少于5根。
（二）对大直径混凝土灌注桩（桩径≥800mm）采用钻芯法。
单位工程抽检数量不少于总桩数的10%且不少于10根。
（三）对天然地基、处理地基及复合地基进行平板载荷试验。
目录混凝土结构实体质量检测方案 (1)一、编制依据 (1)二、工程概况 (1)1、工程简介 (1)2、结构体系 (1)4、楼板厚度 (2)5、受力钢筋的混凝土保护层厚度 (2)三、结构实体检验的抽样方法和检测数量 (2)1、混凝土强度检验 (2)2、钢筋保护层厚度检验 (3)3、楼板厚度检测 (5)4、钢筋检验 (5)5、截面尺寸检验 (6)四、结构实体检验的实施 (7)混凝土结构实体质量检测方案一、编制依据1、《建筑工程施工质量验收统一标准》（GB50300-2001）2、《混凝土结构工程施工质量验收规范》（GB50204-2002）3、《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2011）4、《钻芯法检测混凝土强度技术规程》（CECS03:2007）5、《混凝土强度检验评定标准》（GBJ107-87）6、顺德深业城二期工程工程设计图纸7、顺德区建筑工程质量安全监督站相关文件二、工程概况1、工程简介顺德深业城二期C区37#38#39#40#41#42#塔楼工程位于顺德北滘105国道林港北路南侧。
37#38#39#40#塔楼为地下1层，高度5.35 m，地上23层，首层高度5.0 m，二层以上标准层高度为3.1 m，楼层23层，建筑高度73.2 m（屋顶高度）；41#塔楼为地下1层，高度5.55 m，首层高度5.0 m，二层以上标准层高度为3.1 m，楼层25层，建筑高度79.4 m（屋顶高度）；42#塔楼为地下1层，高度5.35 m，首层高度5.0 m，二层以上标准层高度为3.1 m，楼层29层，建筑高度91.8m （屋顶高度）。
占地面积20174.90 m2，总建筑面积60779.29 m2。
2、结构体系本工程直径6～8的钢筋采用HPB235钢筋，直径10～14的采用HRB335钢筋，直径16～40的采用HRB400钢筋。
3、各部位混凝土强度等级4、楼板厚度首层板厚多为160mm，中间层板厚多为为100mm；屋面板厚为120mm，地下室底板厚300mm。
关于印发《广东省混凝土结构实体检验技术导则（试行）》的通知粤建监站函〔2007〕74号关于印发《广东省混凝土结构实体检验技术导则（试行）》的通知各建设工程质量监督、检测、鉴定机构：为统一我省混凝土结构工程实体检验方法，确保建筑工程质量，根据国家现行技术规范、规程及规定，结合本省实际，我站组织编制的《广东省混凝土结构实体检验技术导则（试行）》业经省建设厅同意，现印发给你们，请结合实际执行。
本导则在实施的过程中，请各个单位注意总结经验，随时将有关意见和建议反馈给我站（广州市广州大道北193号新达城广场南座20楼，邮政编码：510075）附件：《广东省混凝土结构实体检验技术导则（试行）》二〇〇七年十月八日广东省混凝土结构实体检验技术导则（试行）1 总则1.0.1为统一我省混凝土结构工程实体检验方法，确保建筑工程质量，根据国家现行技术规范、规程及规定，结合本省实际，制定本导则。
1.0.2 本导则适用于本省新建、扩建、改建、续建工程的混凝土结构及预制混凝土结构实体的检验和建筑工程质量检测。
建筑结构性能的检测可参照本导则。
1.0.3 我省混凝土结构实体检验除应符合国家现行有关标准的规定外，还应遵守本导则。
2 基本规定2.0.1 本导则所称的混凝土结构实体检验，内容包括混凝土强度、钢筋保护层厚度、钢筋数量、钢筋直径、钢筋间距和构件尺寸的检验。
检测数据和结论应真实、可靠、有效，可供建筑结构工程质量评价、设计复核验算以及建筑结构性能鉴定等采用。
2.0.2 混凝土结构实体检验可根据实际情况，采用非破损、局部破损和非破损辅以局部破损的检测方法。
所用的检测仪器应通过计量检定，检测操作应符合相应规程规定。
2.0.3 混凝土结构实体检验，应根据检测目的确定检测方案。
在建工程的验证性检测方案，由检测单位会同监理（建设）、施工等有关各方共同审定，并由建设单位报本工程的质量监督机构备案。
3 混凝土强度检验3.0.1 对在建工程的结构混凝土强度评定，应以混凝土标准试件强度和结构实体同条件养护的试件强度为依据。
未按照《混凝土结构工程施工质量验收规范》GB50204要求留臵试件或对其结果有怀疑时，应采用非破损或局部破损的检测方法进行检验。
3.0.2 混凝土强度检验应根据国家现行规范、标准采用回弹法、超声回弹综合法、钻芯法、后装拔出法等方法检测。
3.0.3 结构混凝土强度检测批的抽样应符合下列规定：1 混凝土强度等级相同；2 原材料、配合比、成型工艺、养护条件基本一致和龄期相近；3 构件类别相同；4 所选构件具有代表性。
3.0.4 结构构件抽样检测方案的最小样本容量应符合表3.0.4的限定值。
表3.0.4 结构构件抽样检测的最小样本容量3.0.5 抽样检测批具有95%保证率的标准强度（0.05分位值）推定区间上限值和下限值可按式（3.0.5）计算：s k cor,mfcu,e f11-=（3.0.5）s k cor,mfe cu f22,-=1,e cu f ——检测批混凝土标准强度推定区间上限值； 2,e cu f ——检测批混凝土标准强度推定区间下限值； cor,mf ——试件换算抗压强度样本的算术平均值；s ——试件换算抗压强度样本的标准差；1k 、2k ——系数，见表3.0.5。
表3.0.5 推定区间上限值与下限值系数3.0.6 抽样检测结果的推定区间上限值与下限值之差不宜大于5.0MPa和推定区间上限值与下限值算术平均值的10%两者中的较大值。
不满足推定区间限制要求时，可提供单个检测结果，单个检测结果的推定应符合相应的检测标准。
3.0.7 抽样检验批的判定以推定区间上限值作为检测批混凝土标准强度推定值。
3.0.8 采用钻芯法检测结构混凝土强度时可按下列要求进行：1 采用芯样试件换算抗压强度样本计算确定推定值时，钻取芯样试件的数量不应少于20个，按表3.0.4最小样本容量抽样的芯样试件数量超过20个时，按最小样本容量抽取芯样试件。
当混凝土骨料的最大粒径为20～25mm时，可用直径为70～75mm的芯样替代标准芯样试件。
2 检验批的判定以推定区间上限值作为检测批混凝土标准强度推定值。
3 混凝土强度检测批不满足推定区间时，可提供单个构件的检测结果。
需对某一构件混凝土强度进行评定时，构件钻取芯样数量应满足CECS 03要求。
3.0.9 建筑结构混凝土龄期超过1000d，采用回弹法检测混凝土强度时可按下列要求进行：1 建筑结构混凝土龄期超过1000d应采用钻芯法对回弹检测结果进行修正。
2 建筑结构混凝土龄期已超过1000d，且由于结构构造等原因无法采用钻芯法对回弹检测结果进行修正时，宜按下列的龄期修正系数对回弹法得到的测区混凝土强度换算值进行修正，龄期修正系数应符合下列条件：（1）龄期已超过1000d，但处于干燥状态的普通混凝土；（2）混凝土外观质量正常，未受环境介质作用的侵蚀；（3）经超声波或其他探测法检测结果表明，混凝土内部无明显的不密实区和蜂窝状局部缺陷；（4）混凝土抗压强度等级在C20级~C50级之间，且实测的碳化深度已大于6mm。
3 测区混凝土抗压强度换算值可乘以表3.0.9的修正系数αn予以修正。
表3.0.9 测区混凝土抗压强度换算值龄期修正系数4 钢筋保护层厚度检验4.0.1钢筋保护层厚度检验，重点对影响结构构件承载力一侧钢筋的保护层厚度进行检验；对有耐久性要求的结构构件检测，还要对非影响结构构件承载力另一侧钢筋和其他钢筋的保护层厚度进行检验。
4.0.2 钢筋保护层厚度检验的构件抽样、允许偏差和合格点率判定应不少于表4.0.2的规定。
当钢筋保护层厚度检验的合格点率小于90%但不小于80%，可再抽取相同数量的构件进行检验；当两次总和计算的合格点率为90%及以上时，钢筋保护层厚度检验结果仍应判为合格；每次抽样检验结果中不合格的最大偏差均不应大于本规定允许偏差的1.5倍。
表4.0.2 保护层厚度检验的构件抽样、允许偏差和合格点率判定4.0.3 对选定的梁构件，应对影响结构构件承载力的全部纵向钢筋的保护层厚度进行检测，在有代表性的部位，每根钢筋测量1点。
4.0.4 对选定的板构件，可对板底或板面钢筋保护层厚度检验，应抽取不少于1米范围且不少于6根受力钢筋的保护层厚度进行检验。
应在有代表性的部位，每根钢筋测量1点。
对双向受力板钢筋保护层厚度的检验，应分别检验两个方向的保护层厚度，此时，位于上面的受力钢筋保护层厚度检验应考虑底面钢筋的直径的影响。
4.0.5钢筋保护层厚度的检验，应采用非破损方法并用局部破损方法进行校准。
进行校准时，同一批次的破损检测点不少于6个。
所使用的检测仪器应经过计量检定。
计算时，非破损测点的检测值应乘以校准系数。
校准系数应按下式计算：i c ni cor h h n ,1,/1∑=η （4.0.4）η——修正系数，精确到0.01；i cor h ,——分别在不同构件，对应于第i 个非破损测点用局部破损方法检测的厚度，精确至1mm ；i c h ,——第i 个非破损测点的厚度，精确至1mm ；n ——局部破损检测点数。
5 钢筋检验5.0.1 对结构中的钢筋有怀疑时，可在构件中截取钢筋进行力学性能或化学成份分析。
力学性能或化学成份分析的试验方法及评定指标按相关钢材产品标准确定。
5.0.2 钢筋配臵的检验包括钢筋位臵、直径、数量等，可结合钢筋保护层厚度的检验项目同时进行。
钢筋位臵、数量的检验宜采用非破损的方法进行检测；钢筋直径的检验宜采用非破损方法并用局部破损方法进行验证。
5.0.3 钢筋配臵验证性检验的构件抽检数量可按照钢筋保护层厚度的检验项目的数量进行检验；建筑结构工程质量或结构性能检测的构件抽检数量可按照表3.0.3最小样本容量B 类的限定值。
5.0.4 对选定的梁、柱构件，应对影响结构构件承载力的纵向钢筋位臵、直径、数量进行检测。
5.0.5 对选定的板构件，可对板底或板面钢筋应抽取不少于1米范围且不少于6根受力钢筋的直径、间距进行检测。
6 截面尺寸检验6.0.1 结构截面尺寸指扣除装饰面后的尺寸。
混凝土结构和设备基础尺寸检查数量、方法允许偏差应符合《混凝土结构工程施工质量验收规范》GB50204规定，其中上部结构常用构件检验数量见表6.0.1表示。
表6.0.1 上部结构常用构件检验数量注：1. 对大空间结构，墙可按相邻轴线间高度5m左右划分检查面，板可按纵、横轴线划分检查面。
2. 超过截面尺寸允许偏差的应由设计单位核算后提出处理意见。
3. 尺寸计量单位为mm，精确至1mm。
6.0.2等截面结构同一个方向尺寸的检验不少于3个点，取其算术平均值作为该方向的代表值。
6.0.3 检验现浇楼面梁截面高度尺寸时应同时检验楼板厚度，梁截面高度等于梁腹板高度尺寸加上楼板检验厚度。
6.0.4 楼板厚度的检验，可采用非破损或局部破损的方法。
采用非破损检验方法时，所使用的检测仪器应通过计量检定。
采用非破损方法并用局部破损方法进行校准时，同一批次的破损检测点不少于6个。
计算时，非破损测点的检测值应乘以校准系数。
校准系数应按（4.0.4）式计算。
在局部破损检测点宜先做非破损检测。
6.0.5 楼板厚度采用非破损方法或并用局部破损方法进行校准检验时，测点按下列规定设臵：1 一块板至少2个测点；2 短边尺寸为2.5～3m的板不少于4个测点，测点宜在板跨度的1/3～1/4处；3 短边尺寸大于等于3m的板不少于5个测点，其中4个测点设宜在板跨度的1/3～1/4处，另1个测点设在板中央；4 悬挑板的测点宜紧靠支承边沿设测点，沿支承长度方向每3米设1个测点，且每个构件不少于3个点。
5 特殊的板以板面积控制测点数时，可按板面积10m2不少于5个测点计算。
6.0.6 检验结果对柱、梁截面应提供各构件代表值；板厚度应提供各板块测点的平均值、最大值和最小值，采用非破损检验方法并用局部破损方法进行校准时，宜提供校准系数。
7 检验报告7.0.1 承担混凝土结构实体检验工作的检测机构必须具备相应资质，对检测结果负责，出具检测报告，检测报告应加盖检测机构公章或检测专用章。
7.0.2混凝土结构实体检验的检测报告，应对所有检测项目是否满足设计要求和验收规范规定作出明确结论。
7.0.3 检测报告应包括如下内容：1工程概况，包括工程基本信息和检测原因；2 检测目的；3 检测依据；4 检测项目及抽样数量；5 检测情况及检测结果；6 检测结论；7 检测（编写）、校对、审核和批准人的签名。
8 附则8.0.1 本导则由广东省建设工程质量安全监督检测总站负责解释。
8.0.2 本规定自公布之日起施行。
