4.1 直流工作点分析（DC Operating Point Analysisi）
直流工作点分析是最基本的电路分析，通常是为了计算一个电路的静态工作点。合 适的静态工作点是电路正常工作的前提，如果设置的不合适，会导致电路的输出波形失 真。直流分析的结果通常是后续分析的桥梁。例如，直流分析的结果决定了交流频率分 析时任何非线性元件（如二极管和三极管）的近似线性的小信号模型。在进行直流工作 点分析时，电路中的交流信号将自动设为0，电容视为开路，电感视为短路，数字元件被 当成接地的一个大电阻来处理。
图4-7 单频交流分析结果

Multisim9电子技术基础仿真实验第四章十四 蒙特卡洛分析

Multisim9电子技术基础仿真实验第四章十四 蒙特卡洛分析

电路设计入门
第4 章
基 本 仿 真 分 析 方 法
Analysis Parameters分页
选择分析类型。 选择分析次数。 选择输出节点。 选择一个功能。 选中后全部记录显 示到一个图形上。 选择文本形式。 点击此按钮编辑 选择的分析。 在输出变量领域 表示输入分析。 单击此按钮设置 过滤器。
Multisim 9
电路设计入门
第4 章
基 本 仿 真 分 析 方 法
4.14.1 蒙特卡洛分析举例
蒙特卡洛分析的步骤如下：
Multisim 9
电路设计入门
第4 章
基 本 仿 真 分 析 方 法
（1）执行菜单命令Simulate/Analysis/ Monte Carlo。
Multisim 9
电路设计入门
第4 章
第4 章

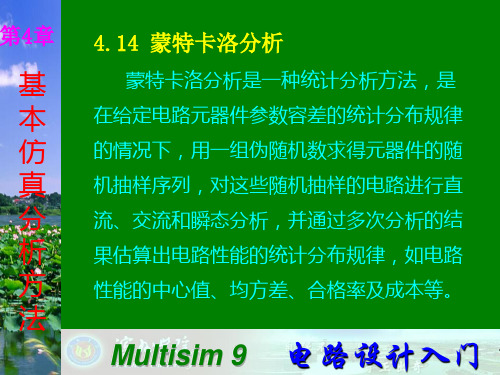

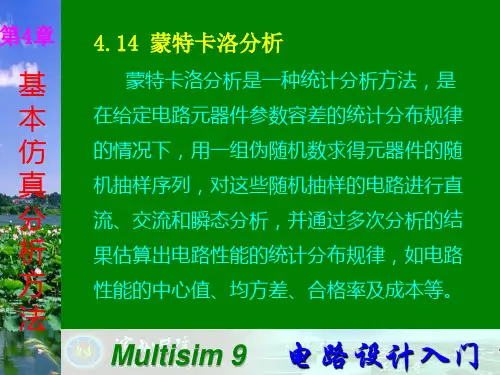

4.14 蒙特卡洛分析
蒙特卡洛分析是一种统计分析方法，是 在给定电路元器件参数容差的统计分布规律 的情况下，用一组伪随机数求得元器件的随 机抽样序列，对这些随机抽样的电路进行直 流、交流和瞬态分析，并通过多次分析的结 果估算出电路性能的统计分布规律，如电路 性能的中心值、均方差、合格率及成本等。
Multisim 9
电路设计入门
第4 章
基 本 仿 真 分 析 方 法
显示出蒙特卡罗分析的直流工作点列表。
Multisim 9
电路设计入门
第4 章
基 本 仿 真 分 析 方 法
（7）重复前面（1）～（4）的操作，然后选择 AC分析，其余设置同（5）。再按Simulate按钮 执行仿真。
Multisim 9
第4 章
基 本 仿 真 分 析 方 法
被选定的器件模型、参数、容差等即列于表中。

利用Multisim9软件分析差动放大器静态工作点、电压放大倍数、输入电阻、输出电阻的仿真方法

利用Multisim9软件分析差动放大器静态工作点、电压放大倍数、输入电阻、输出电阻的仿真方法

利⽤Multisim9软件分析差动放⼤器静态⼯作点、电压放⼤倍数、输⼊电阻、输出电阻的仿真⽅法
实验⼆差动放⼤电路
⼀、实验⽬的
1、熟悉Multisim9软件的使⽤⽅法。

2、掌握差动放⼤电路对放⼤器性能的影响。

3、学习差动放⼤器静态⼯作点、电压放⼤倍数、输⼊电阻、输出电阻的仿真⽅法
4、学习掌握Multisim 9 交流分析
5、学习开关元件的使⽤⼆、虚礼实验仪器及器材
双踪⽰波器信号发⽣器
交流毫伏表
数字万⽤表
三、实验内容
1、创建如上图所⽰差动放⼤电路，将数字万⽤表的“+”、“-”端分别接在1Q 、2Q 的集电
极
上
2、调节放⼤器零点
将开关J2和J3闭合，J1打到最左端，启动仿真，调节滑动变阻器的阻值，使得数字万⽤表的数值为0（尽量接近0，如果不好调整，可以减⼩滑动变阻器的Increment 值），利⽤直流⼯作点分析，测量1Q 、2Q 的各管脚⼯作情况，填写表。

表1
3、测量差模电压放⼤倍数
更改电路为单输⼊电路形式，J1开关打到左边为长尾式放⼤电路，到右边为恒流源放⼤电路，如下图所⽰，把相应的数据填⼊表2中
4、测量共模电压放⼤倍数
更改电路，将两输⼊端接同⼀信号源，注意J3必须断开，J1开关打到左边为长尾式放⼤电路，到右边为恒流源放⼤电路，如下图所⽰，把仿真的数据填⼊表2中
表2。

(完整版)Multisim9电子技术基础仿真实验第四章十一 极点-零点分析

(完整版)Multisim9电子技术基础仿真实验第四章十一 极点-零点分析
第4章
基 本 仿 真 分 析 方 法
4.11 极点-零点分析
极点-零点分析是求解交流小信号电路传 递函数的极点和零点，以确定电路的稳定性。 在进行极点-零点分析时，首先计算电路的 直流工作点，进而确定非线性元件的交流小 信号线性化模型，然后在其基础上求出其交 流小信号转移函数的极点和零点。
Multisim 9 电路设计入门
Multisim 9 电路设计入门
第4章
基 本 仿 真 分 析 方 法
（3）按Simulate按钮执行仿真。章
基 本 仿 真 分 析 方 法
显示出极点-零点分析列表。
Multisim 9 电路设计入门
第4章
基 本 仿 真 分 析 方 法
4.11.1 设置极点—零点分析参数
极点-零点分析对话框也仅有3个分页，默认为 Analysis Parameters分页，其余2页与直流工作点 分析的第2、3分页完全一样。
选择分析类型，有增益分析（输 出电压比输入电压）、互阻分析 （输出电压比输入电流）、输入 阻抗分析和输出阻抗分析。
（1）执行菜单命令Simulate/Analysis/Pole Zero Analysis 。
Multisim 9 电路设计入门
第4章
基 本 仿 真 分 析 方 法
打开Pole Zero Analysis对话框 。
Multisim 9 电路设计入门
第4章
基 本 仿 真 分 析 方 法
（2）在Analysis Parameter 分页中设置 极点-零点分析参数。
选择输入的正负端节点。 选择生产的正负端节点。
选择分析项目：极点分析，零 点分析，极点和零点分析。
Multisim 9 电路设计入门

Multisim9电子技术基础仿真实验第四章十五批处理分析精品资料

第4 章
4.15 批处理分析
批处理分析是指将不同类型的分析或同
基 本 仿 真 分 析 方 法
一种分析的多个实例组合到一起依次运行。
在实际电路分析中，往往需要对同一个电路 进行多次或多种分析：例如为细致调整电路 性能而重复进行同一种分析；为教学目的而 验证电路原理；为建立电路分析的记录以及
设置分析自动运行的顺序等。
批处理显示的AC分析曲线。
Multisim 9
电路设计入门
第4 章
基 本 仿 真 分 析 方 法
批处理显示的傅立叶分析曲线。
Multisim 9
电路设计入门
第4 章
基 本 仿 真 分 析 方 法
批处理显示的噪声分析曲线。
Multisim 9
电路设计入门
第2个分析选项被加到右侧的Analyses to Perform表中。
Multisim 9
电路设计入门
第4 章
基 本 仿 真 分 析 方 法
（7）照此将所有批处理分析项目选定后，按Run All Analysis 按钮，执行批处理分析。
Multisim 9
电路设计入门
第4 章
基 本 仿 真 分 析 方 法
电路设计入门
第4 章
基 本 仿 真 分 析 方 法
（3）所选分析参数的设置对话框出现， 设置相应的参数。
Multisim 9
电路设计入门
第4 章
基 本 仿 真 分 析 方 法
（4）单击Add to list按钮。
Multisim 9
电路设计入门
第4 章
基 本 仿 真 分 析 方 法
设置的分析就被加到右侧的Analyses to Perform表中。单击分析项目左侧的“＋”号， 就会显示出该分析的总结信息。

Multisim9电子技术基础仿真实验第四章十一 极点-零点分析

Multisim 9 . 电路设计入门
第4章
基 本 仿 真 分 析 方 法
（3）按Simulate按钮执行仿真。
Multisim 9 . 电路设计入门
第4章
基 本 仿 真 分 析 方 法
显示出极点-零点分析列表。
Multisim 9 . 电路设计入门
选择输入的正负端节点。 选择生产的正负端节点。
选择分析项目：极点分析，零 点分析，极点和零点分析。
Multisim 9 . 电路设计入门
第4章
基 本 仿 真 分 析 方 法
4.11.2 极点—零点分析举例
极点-零点分析的步骤如下：
Multisim 9 . 电路设计入门
第4章
基 本 仿 真 分 析 方 法
第4章
基 本 仿 真 分 析 方 法
4.11 极点-零点分析
极点-ቤተ መጻሕፍቲ ባይዱ点分析是求解交流小信号电路传 递函数的极点和零点，以确定电路的稳定性。 在进行极点-零点分析时，首先计算电路的 直流工作点，进而确定非线性元件的交流小 信号线性化模型，然后在其基础上求出其交 流小信号转移函数的极点和零点。
Multisim 9 . 电路设计入门
（1）执行菜单命令Simulate/Analysis/Pole Zero Analysis 。
Multisim 9 . 电路设计入门
第4章
基 本 仿 真 分 析 方 法
打开Pole Zero Analysis对话框 。
Multisim 9 . 电路设计入门
第4章
基 本 仿 真 分 析 方 法
（2）在Analysis Parameter 分页中设置 极点-零点分析参数。
第4章
基 本 仿 真 分 析 方 法

multisim电子电路仿真教程第4章


第4章 Multisim基本分析方法
2．交流分析举例
【例4-2】 对图4-11所示电路进行交流分析。
图4-11 串联谐振电路
第4章 Multisim基本分析方法
首先按图4-11在电路窗口中构建电路，元件参数如图中
所示。选取分析菜单中的AC Analysis...选项，在出现的对话 框中的Frequency Parameters页设置Start Frequency为1 Hz， Stop Frequency为10 GHz，Sweep Type选择Decade，Number of points per decade设置为10，Vertical scale选择Linear；在 Output variables页选定分析节点3；在Miscellaneous Options 页More Options区Title for栏输入“交流分析”。点击 Simulate按钮开始仿真分析。完成分析后，出现Analysis Graphs窗口，显示电路的幅频特性曲线和相频特性曲线，如 图4-12所示。
第4章 Multisim基本分析方法
图4-10 交流分析Frequency Parameters页
第4章 Multisim基本分析方法
1．Frequency Parameters页
Frequency Parameters页各部分功能介绍如下： > > Start frequency：设置分析起始频率。 Stop frequency(FSTOP)：设置分析终止频率。
第4章 Multisim基本分析方法
图4-5 More Options区
第4章 Multisim基本分析方法
2．Miscellaneous Options页
Miscellaneous Options页如图4-6所示，其主要功能是 设定分析参数，一般采取默认值。如果要自行设定，则先选 中某个分析选项，再选中Use this custom analysis options选项，在其右边出现一个栏位，可在该栏内指定新 的参数。如果要恢复程序预设置值，按Reset option to default按钮即可。

Multisim 9 仿真分析介绍


图5-25 噪声系数的分析参数标签
同样,本节仍以单管共设放大电路为例,加入幅值为0.1V,频率为 100Hz的交流电.参数设置标签如图5-25,其噪声系数分析结果如图 5-26所示.
图5-5 Summary标签
3,电路图中节点的显示与隐藏
对电路分析来说,显示节点尤为重要,因为对电路的各种分析都是 针对电路中某点来说的.在做电路分析时,计算机只认电路设计时按其 连线的顺序自动产生的节点. 显示节点方法:在已制作好的电路图中界面空白处点击鼠标右键, 在弹出的窗口中选择"Properties",或者直接在工具栏"Options/sheet Properties",会打开如图5-6所示的界面.在弹出的界面中选择"Net Names"下的"Show All",然后点击OK按钮,即可显示电路中所有的节 点.
在进行AC分析的参数设置介绍前,需知道AC分析中所有输入源都被 认为是正弦源,并不用设置输入源的频率.如果信号发生器设置为方波 或三角波,它也将被自动转化为正弦波,然后AC分析计算该AC电路对 频率的响应函数(输出的是幅频特性曲线和相频特性曲线). AC分析的频率参数设置如图5-15所示.
图5-15 AC分析设置
图5-24 噪声分析结果
5.2.6 Noise Figure Analysis:噪声系数分析
噪声分析是指分析输入信噪比/输出信噪比.噪声系数分析用来衡量有 多大的噪声加入到信号中.因此,信噪比是一个衡量电子线路中信号质 量好坏的重要参数. 其分析参数设置标签如图5-25所示,其它标签参考直流工作点分析.
图5-13 直流工作点分析结果图
5.2.2 Ac Analysis:交流分析 交流分析就是对电路的交流频率响应进行分析.在交流分 析中,Multisim首先对电路的直流静态工作点进行分析,以 C1 便建立电路的非线性元件的交流小信号模型. 1 2 以图5-14所示的模拟电路中 1.0uF V1 120 V 常用的简单高通滤波电路为例, R1 60 Hz 3.6k 0Deg 进行交流分析. 0 单击Simulated/Analysis/AC Analysis, 弹出如图5-15所示对话框.其中, 图5-14 高通滤波电路 Output,Analysis Options和Summary 选项卡与DC Operating Point Analysis 对话框中的响应选项 卡完全一致.
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

基 本 仿 真 分 析 方 法
Multisim 9
电路设计入门
第4章 4.9.1 设置参数扫描分析参数
基 本 仿 真 分 析 方 法
扫描参数分析对话框也有4个分页，默认为Analysis Parameters分页，其余3页与直流工作点分析完全一样。
选择扫描参数类 型：器件参数或模 型参数。 选择扫描变量类 型：十倍频程、八 倍频程、线性或列 表取值。 选择被扫描器件的类 型：BJT、电容、电阻 或电感。 输入被扫描元件的参 考编号。 选择被扫描元件的参 数。
Multisim 9
电路设计入门
第4 章
基 本 仿 真 分 析Multisim 9
电路设计入门
4.9.2 参数扫描分析举例
参数扫描分析的步骤如下：
Multisim 9
电路设计入门
第4 章
基 本 仿 真 分 析 方 法
（1）执行菜单命令Simulate/Analysis/ Parameter Sweep。
Multisim 9
电路设计入门
第4 章
基 本 仿 真 分 析 方 法
打开Parameter Sweep对话框 。
如果左侧的扫描变量选取Linear，则右侧出现4个栏；如果选Decade 或Octave，则右侧仅有上面的3个栏。其中：Start：开始扫描的值。 Stop：结束扫描的值。# of：扫描的点数。Increment：扫描的增量。
Multisim 9
电路设计入门
第4 章
基 本 仿 真 分 析 方 法
上图中，如果扫描变量选取List，则右侧出现Value 栏。可在Value栏中输入所取的值。如果需要输入多个 不同的值，则应以空格、逗号或分号隔开。
单击对话框右下角的More按钮，将增加一个More options区。
选择分析类型：DC工 作点分析、AC分析、 瞬态分析和嵌套分析 若不选中，每一个记 录都以独立的图显示 点击此按钮，打开相 应分析对话框，编辑 所选分析参数。
Multisim 9
电路设计入门
第4 章
基 本 仿 真 分 析 方 法
Multisim 9
电路设计入门
第4 章
基 本 仿 真 分 析 方 法
（2）在对话框的Sweep Parameters分页中设置 分析参数。
Multisim 9
电路设计入门
第4 章
基 本 仿 真 分 析 方 法
（3）打开Output分页，选定要分析的节点。 然后，按Simulate按钮执行仿真。
第4 章
4.9 参数扫描分析
参数扫描分析是将电路参数设置在一定 范围内变化，以分析参数变化对电路性能的 影响。这相当于对电路进行多次不同参数的 仿真分析，可以快速检验电路性能，对于即 将投产的产品设计很有意义。进行这种分析 时，用户可以设置参数变化的开始值、结束 值、增量值和扫描方式，从而控制参数的变 化。参数扫描可以有三种分析：直流工作点 分析、瞬态分析和交流频率分析。
