《截一个几何体》例题讲解与变式【2020北师大版七年级数学上册】

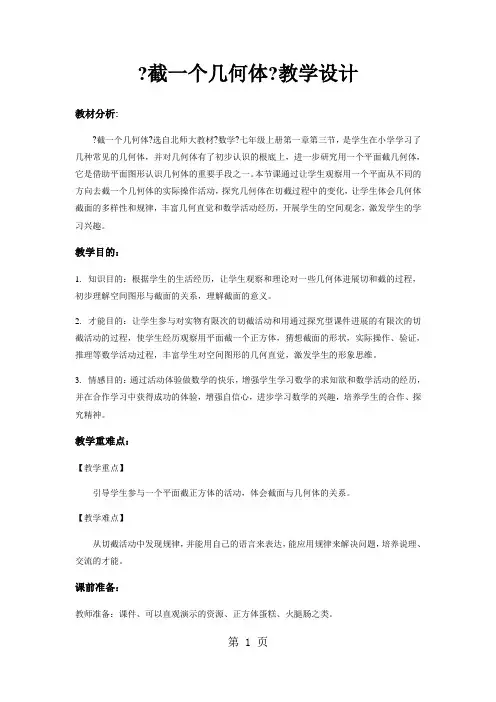

截一个几何体?教学设计教材分析:截一个几何体?选自北师大教材?数学?七年级上册第一章第三节，是学生在小学学习了几种常见的几何体，并对几何体有了初步认识的根底上，进一步研究用一个平面截几何体，它是借助平面图形认识几何体的重要手段之一。

本节课通过让学生观察用一个平面从不同的方向去截一个几何体的实际操作活动，探究几何体在切截过程中的变化，让学生体会几何体截面的多样性和规律，丰富几何直觉和数学活动经历，开展学生的空间观念，激发学生的学习兴趣。

教学目的：1.知识目的：根据学生的生活经历，让学生观察和理论对一些几何体进展切和截的过程，初步理解空间图形与截面的关系，理解截面的意义。

2.才能目的：让学生参与对实物有限次的切截活动和用通过探究型课件进展的有限次的切截活动的过程，使学生经历观察用平面截一个正方体，猜想截面的形状，实际操作、验证，推理等数学活动过程，丰富学生对空间图形的几何直觉，激发学生的形象思维。

3.情感目的：通过活动体验做数学的快乐，增强学生学习数学的求知欲和数学活动的经历，并在合作学习中获得成功的体验，增强自信心，进步学习数学的兴趣，培养学生的合作、探究精神。

教学重难点：【教学重点】引导学生参与一个平面截正方体的活动，体会截面与几何体的关系。

【教学难点】从切截活动中发现规律，并能用自己的语言来表达，能应用规律来解决问题，培养说理、交流的才能。

课前准备：教师准备：课件、可以直观演示的资源、正方体蛋糕、火腿肠之类。

学生准备：一个可以切的正方体〔胡萝卜、苹果之类〕、各种方便切割的火腿肠或橡皮泥、平安性强的水果刀。

教学过程：一、情景引入师：生活中这样的场景让你感觉熟悉吗？我们已经知道了几何体是由点、线、面组成，面面相交得到线、线线相交得到点，假设用一个平面去截一个几何体，截面又会呈现什么形状呢？【设计意图】从实际生活中创设情境，使学生体会数学来源于生活，同时激发学生学习数学的兴趣。

二、提出问题，理论探究1.提出问题：小聪在厨房里看见妈妈用刀切豆腐，他联想起学过的立体图形，觉得很有意思，他仔细观察截面，提出问题，这个截面可能是什么图形呢？学生活动：先猜一猜，再切一切，看一看经过学生充分的活动，选2-4组展示活动结果并用尽可能严谨的数学语言表达。

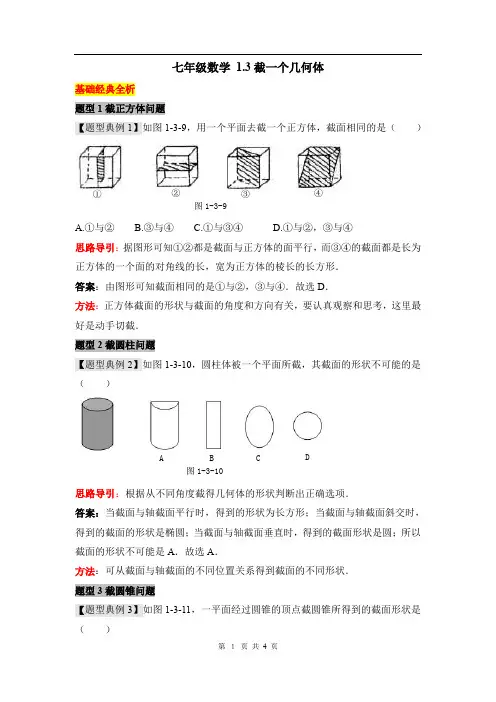

七年级数学 1.3截一个几何体基础经典全析题型1截正方体问题【题型典例1】如图1-3-9，用一个平面去截一个正方体，截面相同的是（ ）A.①与②B.③与④C.①与③④D.①与②，③与④思路导引：据图形可知①②都是截面与正方体的面平行，而③④的截面都是长为正方体的一个面的对角线的长，宽为正方体的棱长的长方形．答案：由图形可知截面相同的是①与②，③与④．故选D ．方法：正方体截面的形状与截面的角度和方向有关，要认真观察和思考，这里最好是动手切截．题型2截圆柱问题【题型典例2】如图1-3-10，圆柱体被一个平面所截，其截面的形状不可能的是（ ）思路导引：根据从不同角度截得几何体的形状判断出正确选项．答案：当截面与轴截面平行时，得到的形状为长方形；当截面与轴截面斜交时，得到的截面的形状是椭圆；当截面与轴截面垂直时，得到的截面形状是圆；所以截面的形状不可能是A ．故选A ．方法：可从截面与轴截面的不同位置关系得到截面的不同形状．题型3截圆锥问题【题型典例3】如图1-3-11，一平面经过圆锥的顶点截圆锥所得到的截面形状是（ ）A BD C 图1-3-10 图1-3-9 ① ②③ ④思路导引：经过圆锥顶点的平面与圆锥的侧面和底面截得的都是一条线，由图可知经过圆锥顶点的平面截圆锥所得的截面应该是个等腰三角形．答案：经过圆锥顶点的平面与圆锥的侧面和底面截得的都是一条线，由图可知经过圆锥顶点的平面截圆锥所得的截面应该是个等腰三角形，故选B ．方法：判断几何体的截面，关键要理解面与面相交得到线．题型4由截面判断几何体的形状【题型典例4】用一个平面截一个几何体，所截出的面出现了如图1-3-12所示的四种形式，试猜想，该几何体可能是 .思路导引：根据当截面的角度和方向不同时，截面不相同可判断几何体的形状． 答案：圆柱．平面倾斜竖截圆柱侧面和底面截圆柱截得到图①；平面倾斜圆柱底面截圆柱截得到椭圆；平面竖截圆柱得到长方形；平面平行圆柱底面截圆柱可以得到一个圆．故该几何体可能是圆柱．方法：由截面①②④可以推断几何体不是多面体，可能是圆柱、圆锥或圆台，由截面③可以推断该几何体可能是圆柱．综合创新探究题型5判断截后剩余图形的顶点数、棱数、面数【题型典例5】如图1-3-13，一正方体截去一角后，剩下的几何体有____个面，____条棱（ ）① ② ③④ 图1-3-12 A B CD图1-3-11 图1-3-13A ．6，14 B.7，14 C.7，15 D.6，15思路导引：由图可知：截取一角后，剩下的几何体多了一个面，多了3条棱，即可求得．答案：截取一角后，剩下的几何体多了一个面，多了3条棱，即剩下的几何体由7个面，15条棱，故选C ．方法：本题结合截面来判断多面体的顶点数、棱数、面数，这里一般可利用欧拉公式．题型６复杂的正方体的切截问题【题型典例６】如图1-3-14，是正方体被分割后的一部分，它的另一部分是（ ）思路导引：解答此类问题要从正方体分割后的一部分入手来观察分析，我们会发现截口呈“F”形，因此只要在四个选项中寻找相应的“F”即可．答案：B方法：解决正方体的切截问题，应利用认知的角度来感知三维世界的“空间”，最好是动手制作切截模型来验证.题型7截面知识在生产、生活中的应用【题型典例7】某车间要切割一些外形是长方体的物体，但该种物体的内部构造不详．于是工人师傅决定用一组水平的平面切截这个物体，得到了一组（自下而上）的截面，截面形状如图所示1-3-15，这个长方体的内部构造可能是什么？思路导引：通过观察可以发现：在正方体内部的圆自下而上由大圆逐渐变成小圆和点．答案：这个长方体的内部构造为：长方体中间有一圆锥状空洞．图1-3-14 A B D C 图1-3-15方法：由截面形状去想象几何体与给一个几何体想象它的截面是一个互逆的思维过程，要根据所给截面形状仔细分析，展开想象．备战中考用一个平面去截一个几何体后判断截面的形状是本节的考点，但中考中考查的量不大，主要目的是考查同学们的空间想象能力，题型一般以填空题、选择题为主，分值为3~6分，难度较小.考法1几何体的切截问题中考典例1用一个平面去截一个几何体，不能截得三角形截面的几何体是（）A.圆柱 B.圆锥 C.三棱柱 D.正方形思路导引：看所给选项的截面能否得到三角形即可．答案：A选项中圆柱的截面可能是圆，长方形，符合题意；B选项中圆锥的截面可能是圆，三角形，不符合题意；C选项中三棱柱的截面可能是三角形，长方形，不符合题意；D选项中正方体的截面可能是三角形，或四边形，或五边形，或六边形，不符合题意.故选A．点拨：本题考查常见几何体的截面的形状，注意正方体的截面经过几个面就可得到几边形．变式练习1用平面去截下列几何体，截面的形状不可能是圆的几何体是（）A．球 B.圆锥 C.圆柱 D.正方体思路导引：根据圆锥、圆柱、球、正方体的形状特点判断即可．答案:正方体有六个面，用平面去截正方体时最多与六个面相交得六边形，最少与三个面相交得三角形．故选D．。

1.3 截一个几何体一、单选题1．如图，一个有盖．．的圆柱形玻璃杯中装有半杯水，若任意放置这个水杯，则水面的形状不可能是A．B．C．D．【答案】D【解析】【分析】根据圆柱体的截面图形可得．【详解】解：将这杯水斜着放可得到A选项的形状，将水杯倒着放可得到B选项的形状，将水杯正着放可得到C选项的形状，不能得到三角形的形状，故选D．【点睛】本题主要考查认识几何体，解题的关键是掌握圆柱体的截面形状．2．粉刷墙壁时，粉刷工人用滚筒在墙上刷过几次后，墙壁马上换上了“新装”，在这个过程中，你认为下列判断正确的是（）A．点动成线B．线动成面C．面动成体D．面与面相交得到线【答案】B【解析】【分析】点动线，线动成面，将滚筒看做线，在运动过程中形成面．【详解】解：滚筒看成是线，滚动的过程成形成面，故选：B．【点睛】本题考查点、线、面的关系；理解点动成线，线动成面的过程是解题的关键．3．用一个平面取截一个几何体，得到的截面是四边形，这个几何体可能是（）A．圆柱B．球体C．圆锥D．以上都有可能【答案】A【解析】【分析】根据圆柱、球体、圆锥的几何特征，分别分析出用一个平面去截该几何体时，可能得到的截面的形状，逐一比照后，即可得到答案．【详解】解：A、用一个平面去截一个圆柱，得到的图形可能是四边形，故A选项符合题意；B、用一个平面去截一个球体，得到的图形可能是圆，故B选项不合题意；C、用一个平面去截一个圆锥，得到的图形可能是圆、椭圆、抛物线、三角形，不可能是四边形，故C选项不符合题意；D、因为A选项符合题意，故D选项不合题意；故选A．【点睛】本题考查了截一个几何体，截面的形状随截法的不同而改变，一般为多边形或圆，也可能是不规则图形，一般的截面与几何体的几个面相交就得到几条交线，截面就是几边形，因此，若一个几何体有几个面，则截面最多为几边形．4．如图，在一密闭的圆柱形玻璃杯中装一半的水，水平放置时，水面的形状是（）A．圆B．长方形C．椭圆D．平行四边形【答案】B【解析】分析：此题实质是垂直圆柱底面的截面形状；解：水面的形状就是垂直圆柱底面的截面的形状，即为长方形；故选B．5．用一个平面去截几何体，截面不可能是三角形的是（）A．圆柱B．圆锥C．三棱柱D．正方体【答案】A【解析】【分析】根据正方体、球体、棱柱、圆柱的形状特点判断即可．【详解】A、圆柱的截面跟圆、四边形有关，截面不可能是三角形，符合题意；B、过圆锥的顶点和下底圆心的面得到的截面是三角形，不符合题意；C、过三棱柱的三个面得到的截面是三角形，不符合题意；D、过正方体的三个面得到的截面是三角形，不符合题意．故选：A．【点睛】截面的形状既与被截的几何体有关，还与截面的角度和方向有关．对于这类题，最好是动手动脑相结合，从中学会分析和归纳的思想方法．6．用一个平面去截一个几何体，其截面形状是圆，则原几何体可能为（）①圆柱①圆锥①球①正方体①长方体A．①①B．①①①C．①①①①D．①①①①①【答案】B【解析】【分析】根据圆柱、圆锥、球、正方体、长方体的形状进行判断即可，可用排除法．【详解】解：①圆柱的截面形状可能是圆，符合题意；①圆锥的截面形状可能是圆，符合题意；①球的截面形状一定是圆，符合题意；①正方体的截面形状不可能是圆，不符合题意；①长方体的截面形状不可能是圆，不符合题意；故选B．【点睛】本题考查了用平面去截一个几何体，截面的形状即与被截的几何体有关，还与截面的角度和方向有关．7．如图所示，用一个平面去截一个圆柱，则截得的形状应是（①A．B．C．D．【答案】B【解析】【分析】当截面的角度和方向不同时,圆柱体的截面不相同进行判断即可.【详解】解:平面平行圆柱底面截圆柱可以得到一个圆,而倾斜截得到椭圆,所以B选项是正确的.【点睛】本题考查的是截面位置与截面的关系, 解答的关键是知道截面位置不同所得截面可能不同;8．一个几何体的一个截面是三角形，则原几何体一定不是下列图形中的( )A．圆柱和圆锥B．球体和圆锥C．球体和圆柱D．正方体和圆锥【答案】C【解析】【分析】观察题目，每个选项中都有圆锥，而圆锥的截面可能是三角形，故可以判断A①B①D；根据圆柱的截面可能是圆，长方形，不会是三角形，球体的截面永远是圆对C选项进行判断.【详解】圆柱的截面可能是圆，长方形，不会是三角形，球体的截面永远是圆，也不会是三角形.故选C①【点睛】本题主要考查的是几何体的有关知识，熟练掌握常见几何体截面的形状是解答本题的关键.9．用一个平面去截圆锥，截面图形不可能是（）A．B．C．D．【答案】C【解析】试题分析：根据圆锥的形状特点判断即可，也可用排除法．解：如果用平面取截圆锥，平面过圆锥顶点时得到的截面图形是一个等腰三角形，如果不过顶点，且平面与底面平行，那么得到的截面就是一个圆，如果不与底面平行得到的就是一个椭圆或抛物线与线段组合体，所以不可能是直角形．故选；C．点评：此题主要考查了截一个几何体，截面的形状既与被截的几何体有关，还与截面的角度和方向有关．对于这类题，最好是动手动脑相结合，亲自动手做一做，从中学会分析和归纳的思想方法．10．一个正方体锯掉一个角后，顶点的个数是① ①A．7个或8个B．8个或9个C．7个或8个或9个D．7个或8个或9个或10个【答案】D【解析】如下图，一个正方体锯掉一个角，存在以下四种不同的情形，新的几何体的顶点个数分别为：7个、8个、9个或10个.故选D.二、填空题11．正方体的截面中，边数最多的是________边形．【答案】六【解析】解：①用平面去截正方体时最多与六个面相交得六边形，最少与三个面相交得三角形，①最多可以截出六边形．故答案为：六．12．在“长方体、圆柱、圆锥”三种几何体中，用一个平面分别去截三种几何体，则截面的形状可以截出长方形也可以截出圆形的几何体是_____．【答案】圆柱【解析】【分析】首先当截面的角度和方向不同时，长方体的截面始终不是圆，无论什么方向截取圆锥都不会截得长方形，从而可用排除法可得答案．【详解】解：用一个平面截长方体，不管角度与方向，始终截不到圆，所以排除长方体，用一个平面截圆锥，不管角度与方向，始终截不到长方形，所以排除圆锥，用一个平面截圆柱，可以截到长方形与圆．故答案为：圆柱．【点睛】本题考查的是对基本的几何立体图形的认识，掌握长方体，圆柱，圆锥的特点是解题的关键．13．用一个平面去截下列几何体，截面可能是圆的是__________．（填写序号）①三棱柱；①圆柱；①圆锥；①长方体；①球【答案】①①①【解析】【分析】根据一个几何体有几个面，则截面最多为几边形，由于棱柱没有曲边，所以用一个平面去截棱柱，截面不可能是圆．【详解】用一个平面去截球，截面是圆，用一个平面去截圆锥或圆柱，截面可能是圆，但用一个平面去截棱柱，截面不可能是圆．故答案为：①①①【点睛】本题考查了截一个几何体：用一个平面去截一个几何体，截出的面叫做截面．截面的形状随截法的不同而改变，一般为多边形或圆，也可能是不规则图形，一般的截面与几何体的几个面相交就得到几条交线，截面就是几边形，因此，若一个几何体有几个面，则截面最多为几边形．14．小华用一个平面去截圆柱体，所得到的截面形状可能是_______（写出一个即可）．【答案】长方形或梯形或椭圆或圆【解析】【分析】用平面取截一个圆柱体，横着截时截面是椭圆或圆（截面与上下底平行），竖着截时，截面是长方形（截面与两底面垂直）或梯形．【详解】用平面取截一个圆柱体，横着截时截面是椭圆或圆（截面与上下底平行）．竖着截时，截面是长方形（截面与两底面垂直）或梯形．故答案为：长方形或梯形或椭圆或圆．【点睛】截面的形状既与被截的几何体有关，还与截面的角度和方向有关．15．下列说法：①球的截面一定是圆；①正方体的截面可以是五边形；①棱柱的截面不可能是圆；①长方体的截面一定是长方形，其中正确的有___________个【答案】3【解析】【分析】根据用一个平面截几何体，从不同角度截取所得形状会不同，进而分析得出答案．【详解】解：：①球的截面一定是圆，说法正确；①正方体的截面可以是五边形，说法正确；①棱柱的截面不可能是圆，说法正确；①长方体的截面中，边数最多的多边形是六边形，也可以是三角形，故说法错误；故答案为：3．【点睛】本题考查了截面的形状．截面的形状既与被截的几何体有关，还与截面的角度和方向有关．主要考查学生的观察图形的能力、空间想象能力和动手操作能力．16．用一个平面分别截棱柱、圆锥，都能截出的一个图形是________.【答案】三角形【解析】【分析】分析用一个平面分别去截圆锥、棱柱，分别能够得到哪些截面图形，然后从分别得到的截面图形中找出都有的图形即可.【详解】用一个平面去截棱柱可以得到三角形、长方形；用一个平面去截圆锥可以得到圆、三角形等.故用一个平面分别去截分别截棱柱、圆锥，都能截出的一个截面是三角形.故答案为三角形.【点睛】此题考查几何体的截面图形，熟练掌握常见几何体的截面图形是解题的关键.17．用一个平面截三棱柱，最多可以截得________边形；用一个平面截四棱柱，最多可以截得________边形；用一个平面截五棱柱，最多可以截得________边形.试根据以上结论，猜测用一个平面去截n棱柱，最多可以截得________边形.n .【答案】五，六，七，2【解析】【分析】三棱柱有五个面，用平面去截三棱柱时最多与五个面相交得五边形．因此最多可以截得五边形;四棱柱有六个面，用平面去截三棱柱时最多与六个面相交得六边形．因此最多可以截得六边;五棱柱有七个面，用平面去截三棱柱时最多与七个面相交得七边形．因此最多可以截得七边形;n棱柱有n+2个面，用平面去截三棱柱时最多与n+2个面相交得n+2边形．因此最多可以截得n+2边形.【详解】用一个平面去截三棱柱最多可以截得5边形，用一个平面去截四棱柱最多可以截得6边形，用一个平面去截五棱柱最多可以截得7边形，试根据以上结论，用一个平面去截n棱柱，最多可以截得n+2边形.故答案为五;六;七; n+2.【点睛】此题考查截一个几何体，解题关键在于熟练掌握常见几何体的截面图形.18．一块方形蛋糕，一刀切成相等的两块，两刀最多切成4块，试问：五刀最多可切成__ 块相等体积的蛋糕，十刀最多可切成____块（要求：竖切，不移动蛋糕）．【答案】16 56【解析】当切1刀时，块数为1+1=2块；当切2刀时，块数为1+1+2=4块；当切3刀时，块数为1+1+2+3=7块；…当切n刀时，块数=1+①1+2+3…+n①=1+()12n n+.n=5代入公式得16,n=10,代入公式得56.点睛：找规律题需要记忆常见数列1①2①3①4……n.1①3①5①7……2n-1.2①4①6①8……2n.2①4①8①16①32……2n.1①4①9①16①25 (2)2①6①12①20……n(n+1).学会常见数列的变形，才能具体问题找到规律.三、解答题19．(1)用一个平面去截一个几何体，可以得到圆形的截面的几何体有？(2)用一个平面去截一个几何体，可以得到三角形的截面的几何体有？【答案】（1）球，圆柱，圆锥；（2）三棱柱，三棱锥，正方体.【解析】（1）根据截面是圆，可得几何体是旋转体，根据旋转得到的几何体，可得答案；（2）根据截面与几何体的三个面相交，可得截面是三角形．【详解】(1)用一个平面去截一个几何体，可以得到圆形的截面的几何体有球，圆柱，圆锥；(2)用一个平面去截一个几何体，可以得到三角形的截面的几何体有三棱柱，三棱锥，正方体，故答案为：（1）球，圆柱，圆锥；（2）三棱柱，三棱锥，正方体.【点睛】此题考查截一个几何体，解题关键在于掌握图形的形状结构.20．如图所示是一个圆柱体，它的底面半径为3cm ，高为6cm ．（1）请求出该圆柱体的表面积；（2）用一个平面去截该圆柱体，你能截出截面最大的长方形吗？截得的长方形面积的最大值为多少？【答案】（1）()254πcm ；（2）能截出截面最大的长方形，长方形面积的最大值为：()236cm 【解析】【分析】（1）用圆柱上下底面积加上侧面积即可；（2）当截得的面积最大时，长方形的长为底面直径，宽为6，可得面积最大值.解：（1）圆柱体的表面积为：232236ππ⨯⨯+⨯⨯1836ππ=+；()254π=cm ；（2）能截出截面最大的长方形．该长方形面积的最大值为：()2(32)636⨯⨯=cm ．【点睛】本题考查了圆柱表面积的求法和截几何体，根据截面的形状既与被截的几何体有关，还与截面的角度和方向有关，得出这个圆柱体的截面面积最大是长方形是本题的关键．21．如图，图①1①是正方体木块，把它切去一块，可能得到①2①①①3①①①4①①①5①所示的图形，问①2①①①3①①①4①①①5①图中切掉的部分可能是其他几块中的哪一块?【答案】①2①图切掉的部分可能是①3①图和①5①图，①3①图切掉的部分可能是①2①图，①5①图切掉的部分可能是①2①图．【解析】试题分析：如图所示，图（3）可能是通过如下图（6①方法切割得到的，切下去的就是图（2①①图（5）可通过如下图（7）方法切割得到的，切下的是图（2①.试题解析：（2）图切掉的部分可能是（3）图和（5）图，（3）图切掉的部分可能是（2）图，（5）图切掉的部分可能是（2）图．22．如图，用一个平面去截一个正方体，如果截去的几何体是一个三棱锥，请回答下列问题：(1)截面一定是什么图形？(2)剩下的几何体可能有几个顶点？【答案】(1)三角形；(2)剩下的几何体可能有7个顶点、或8个顶点、或9个顶点、或10个顶点.【解析】【分析】①1）如果截去的几何体是一个三棱锥，那么截面一定是一个三角形；①2）当截面截取由三个顶点组成的面时可以得到三角形，剩下的几何体有7个点，当截面截取一棱的一点和两底点组成的面时可剩下几何体有8个点，当截面截取由2条棱中点和一顶点组成的面时剩下几何体有9个顶点．当截面截取由三棱中点组成的面时，剩余几何体有10个顶点．【详解】①1）如果截去的几何体是一个三棱锥，那么截面一定是一个三角形；①2）剩下的几何体可能有7个顶点、或8个顶点、或9个顶点、或10个顶点，如图所示：【点睛】截面的形状既与被截的几何体有关，还与截面的角度和方向有关．23．一个表面涂满色的正方体，现将棱三等分，再把它切开变成若干个小正方体.问：其中三面都涂色的小正方体有多少个？两面都涂色的小正方体有多少个？只有一面涂色的小正方体有多少个？各面都没有涂色的小正方体有多少个？【答案】8,12,6,1【解析】试题分析：在大正方体的顶点处的小正方体的三面都有色；有一条棱在大正方体的棱上的小正方体的两面有色，与大正方体没有公共棱的小正方体有一面有色，在大正方体的中心的小正方体各面都无色.试题解析：解：由题意知,各顶点处的小正方体的三面都涂色，共有8个；有一条边在棱上的小正方体有12个，是两面涂色；每个面的正中间有一个只有一面涂色的，有6个；正方体正中心处有1个小正方体，它的各面都没有涂色．因此三面涂色的小正方体有8个，两面涂色的小正方体有12个，只有一面涂色的小正方体有6个，各面都没有涂色的小正方体有1个．24．如图①是一个正方体，不考虑边长的大小，它的平面展开图为图①，四边形APQC是截正方体的一个截面．问截面的四条线段AC，CQ，QP，PA分别在展开图的什么位置上？【答案】线段AC，CQ，QP，PA分别在展开图的面ABCD，BCGF，EFGH，EFBA上.【解析】【分析】把立体图形表面的线条画在平面展开图上，找到四边形APQC四个顶点所在的位置这个关，再进一步确定四边形的四条边所在的平面即可①【详解】根据四边形所在立体图形上的位置，确定其顶点所在的点和棱，以及四条边所在的平面：顶点：A−A①C−C①P在EF边上，Q在GF边上．边AC在ABCD面上，AP在ABFE面上，QC在BCGF面上，PQ在EFGH面上．如图：【点睛】此题考查正方体的展开图，解决此题的关键是抓住四边形APQC四个顶点所在的位置，再进一步确定四边形的四条边所在的平面就可容易地画出．。

1.3截一个几何体新知概览：知识要点课标要求中考考点用平面去截几何体所得截面的形状探索并理解几何体的截面形状。

截面的定义（掌握）几种常见几何体的截面掌握几种常见几何体的截面。

判断一个几何体的截面(应用)本节重、难点1.重点：截面的定义和形状．2.难点：利用截面解决实际问题．知识全解知识点1截面（1）截面的概念：用一个平面去截几何体，截出的面叫做截面．（2）正方体的截面：根据面与面相交可以得到线可知用一个平面去截正方体的三个面，得到的截面是三角形.如果用一个平面去截正方体的四个面，就能得到四边形，除能得到正方形、长方形这样的四边形外，还能得到其他的四边形，如梯形、平行四边形等.知识警示：（1）正方体总共有六个面，用一个平面去截最多只能得到六条交线，从而截面的边数最多只能是六，还可以得到五，但不可能截得七边形.（2）一般地，截面与几何体的几个面相交就得到几条交线，截面就是几边形.因此，若一个几何体有n个面，则截面最多的边数是n．知识拓展正方体的截面主要有三角形、四边形、五边形和六边形，如图1-3-1所示.【试练例题1 】如图1-3-2所示的一块长方体木头，想象沿虚线所示位置截下去所得到的截面图形是（）思路导引：首先根据两组对边平行，可确定为平行四边形；又有一角为直角，故截面图形是长方形．答案：B.长方体的截面，经过长方体四个侧面，长方体中，对边平行，故可确定为平行四边形，交点垂直于底边，故为长方形．知识方法：截面的形状既与被截的几何体有关，还与截面的角度和方向有关．对于这类题，最好是动手动脑相结合，亲自动手做一做，从中学会分析和归纳的思想方法．知识点2几种常见几何体的截面（1）如图1-3-3所示，用平面截圆柱体，可能出现以下的几种情况．（2）如图1-3-4所示，用平面去截一个圆锥，能截出圆和三角形两种截面．图1-3-1A图1-3-2B C D（3）如图1-3-5所示,用平面去截球体，只能出现一种形状的截面---圆.知识警示： (1) 用一个平面去截一个圆柱所得到的截面有圆、长方形、椭圆、拱形形状和梯形.(2) 用一个平面去截圆锥，可得到圆、三角形、拱形形状和椭圆.【试练例题2】如图1-3-6中几何体的斜截面形状是（ ）思路导引：几何体是一个圆柱体，用一个平面斜截它，得到的截面应该是类似拱形的图形．答案C 用一个平面去截一个圆柱体，过平行于上下底面的面去截可得到圆；圆柱体的轴截面是矩形；过侧面且不平行于上下底面的面去截可得到椭圆；过一底面不平行于另一底面的面去截可得到类似拱形的截面．方法：平面与平面相交得直线，平面与曲面相交可能得到直线，也可能得到曲线．图1-3-5图1-3-4 图1-3-6。

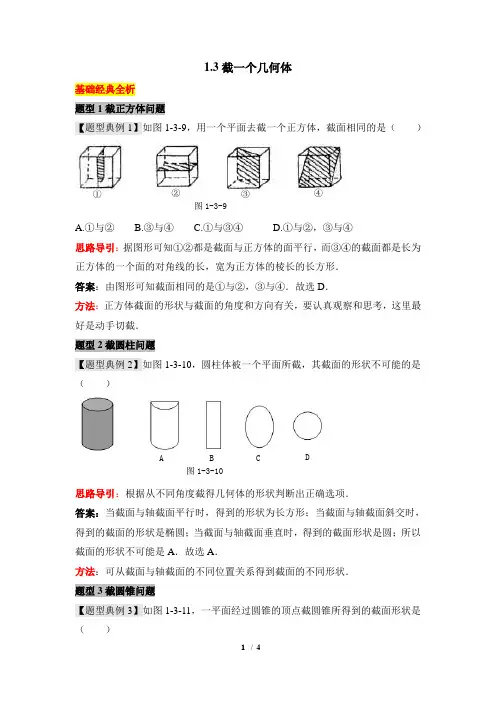

1.3截一个几何体基础经典全析题型1截正方体问题【题型典例1】如图1-3-9，用一个平面去截一个正方体，截面相同的是（ ）A.①与②B.③与④C.①与③④D.①与②，③与④思路导引：据图形可知①②都是截面与正方体的面平行，而③④的截面都是长为正方体的一个面的对角线的长，宽为正方体的棱长的长方形．答案：由图形可知截面相同的是①与②，③与④．故选D ．方法：正方体截面的形状与截面的角度和方向有关，要认真观察和思考，这里最好是动手切截．题型2截圆柱问题【题型典例2】如图1-3-10，圆柱体被一个平面所截，其截面的形状不可能的是（ ）思路导引：根据从不同角度截得几何体的形状判断出正确选项．答案：当截面与轴截面平行时，得到的形状为长方形；当截面与轴截面斜交时，得到的截面的形状是椭圆；当截面与轴截面垂直时，得到的截面形状是圆；所以截面的形状不可能是A ．故选A ．方法：可从截面与轴截面的不同位置关系得到截面的不同形状．题型3截圆锥问题【题型典例3】如图1-3-11，一平面经过圆锥的顶点截圆锥所得到的截面形状是（ ）A BD C 图1-3-10 图1-3-9 ① ②③ ④思路导引：经过圆锥顶点的平面与圆锥的侧面和底面截得的都是一条线，由图可知经过圆锥顶点的平面截圆锥所得的截面应该是个等腰三角形．答案：经过圆锥顶点的平面与圆锥的侧面和底面截得的都是一条线，由图可知经过圆锥顶点的平面截圆锥所得的截面应该是个等腰三角形，故选B ．方法：判断几何体的截面，关键要理解面与面相交得到线．题型4由截面判断几何体的形状【题型典例4】用一个平面截一个几何体，所截出的面出现了如图1-3-12所示的四种形式，试猜想，该几何体可能是 .思路导引：根据当截面的角度和方向不同时，截面不相同可判断几何体的形状． 答案：圆柱．平面倾斜竖截圆柱侧面和底面截圆柱截得到图①；平面倾斜圆柱底面截圆柱截得到椭圆；平面竖截圆柱得到长方形；平面平行圆柱底面截圆柱可以得到一个圆．故该几何体可能是圆柱．方法：由截面①②④可以推断几何体不是多面体，可能是圆柱、圆锥或圆台，由截面③可以推断该几何体可能是圆柱．综合创新探究题型5判断截后剩余图形的顶点数、棱数、面数【题型典例5】如图1-3-13，一正方体截去一角后，剩下的几何体有____个面，____条棱（ ）① ② ③④ 图1-3-12 A B CD图1-3-11 图1-3-13A ．6，14 B.7，14 C.7，15 D.6，15思路导引：由图可知：截取一角后，剩下的几何体多了一个面，多了3条棱，即可求得．答案：截取一角后，剩下的几何体多了一个面，多了3条棱，即剩下的几何体由7个面，15条棱，故选C ．方法：本题结合截面来判断多面体的顶点数、棱数、面数，这里一般可利用欧拉公式．题型６复杂的正方体的切截问题【题型典例６】如图1-3-14，是正方体被分割后的一部分，它的另一部分是（ ）思路导引：解答此类问题要从正方体分割后的一部分入手来观察分析，我们会发现截口呈“F”形，因此只要在四个选项中寻找相应的“F”即可．答案：B方法：解决正方体的切截问题，应利用认知的角度来感知三维世界的“空间”，最好是动手制作切截模型来验证.题型7截面知识在生产、生活中的应用【题型典例7】某车间要切割一些外形是长方体的物体，但该种物体的内部构造不详．于是工人师傅决定用一组水平的平面切截这个物体，得到了一组（自下而上）的截面，截面形状如图所示1-3-15，这个长方体的内部构造可能是什么？思路导引：通过观察可以发现：在正方体内部的圆自下而上由大圆逐渐变成小圆和点．答案：这个长方体的内部构造为：长方体中间有一圆锥状空洞．图1-3-14 A B D C 图1-3-15方法：由截面形状去想象几何体与给一个几何体想象它的截面是一个互逆的思维过程，要根据所给截面形状仔细分析，展开想象．备战中考用一个平面去截一个几何体后判断截面的形状是本节的考点，但中考中考查的量不大，主要目的是考查同学们的空间想象能力，题型一般以填空题、选择题为主，分值为3~6分，难度较小.考法1几何体的切截问题中考典例1用一个平面去截一个几何体，不能截得三角形截面的几何体是（）A.圆柱 B.圆锥 C.三棱柱 D.正方形思路导引：看所给选项的截面能否得到三角形即可．答案：A选项中圆柱的截面可能是圆，长方形，符合题意；B选项中圆锥的截面可能是圆，三角形，不符合题意；C选项中三棱柱的截面可能是三角形，长方形，不符合题意；D选项中正方体的截面可能是三角形，或四边形，或五边形，或六边形，不符合题意.故选A．点拨：本题考查常见几何体的截面的形状，注意正方体的截面经过几个面就可得到几边形．变式练习1用平面去截下列几何体，截面的形状不可能是圆的几何体是（）A．球 B.圆锥 C.圆柱 D.正方体思路导引：根据圆锥、圆柱、球、正方体的形状特点判断即可．答案:正方体有六个面，用平面去截正方体时最多与六个面相交得六边形，最少与三个面相交得三角形．故选D．。

3截一个几何体预习要点：1．用一个去截一个几何体，截出的面叫做截面。

2．用一个平面去截一个圆柱体，截面不可能的是（）A．B．C．D．3．正方体的截面不可能是（）A．四边形B．五边形C．六边形D．七边形4．用一个平面去截：①圆锥；②圆柱；③球；④五棱柱，能得到截面是圆的图形是（）A．①②④B．①②③C．②③④D．①③④5．用一个平面去截一个几何体，截面形状为三角形，则这个几何体可能为：①正方体；②圆柱；③圆锥；④正三棱柱（写出所有正确结果的序号）．6．用一个平面去截一个几何体，若截面是长方形，则该几何体可能是（写三个）．7．如图，截面依次是．同步小题12道一．选择题1．用一个平面去截一个正方体，截面不可能是（）A．梯形B．五边形C．六边形D．圆2．用一个平面去截一个正方体，截面的形状不可能是（）A．梯形B．五边形C．六边形D．七边形3．用一个平面去截圆柱体，则截面形状不可能是（）A．梯形B．正方形C．长方形D．圆4．如图所示，用一个平面去截一个圆柱，则截得的形状应为（）A．B．C．D．5．下列几何体的截面是（）A．B．C．D．6．如图所示几何体的截面是（）A．四边形B．五边形C．六边形D．五棱柱二．填空题7．用一个平面截长方体、五棱柱、圆柱和圆锥，不能截出三角形的是．8．一个平面去截球，截面的形状一定是．9．在如图所示的四个图形中，图形可以用平面截长方体得到；图形可以用平面截圆锥得到（填序号）10．如图是一个正方体，用一个平面去截这个正方体，截面形状不可能是选项中的（填序号）三．解答题11．如图是三个三棱柱，用一刀切下去．（1）把图①中的三棱柱分割成两个完全相同的三棱柱；（2）把图②中的三棱柱分割成一个四棱锥与一个三棱锥；（3）把图③中的三棱柱分割成一个四棱柱与一个三棱柱．12．用平面截几何体可得到平面图形，在表示几何体的字母后填上它可截出的平面图形的号码．如A（1、5、6）；则B（______）；C（______）；D（______）；E（______）．答案：预习要点：1．平面2．解析：当截面与轴截面平行时，得到的形状为长方形；当截面与轴截面垂直时，得到的截面形状是圆；当截面与轴截面斜交时，得到的截面的形状是椭圆；所以截面的形状不可能是等腰梯形．故选B3．解析：用平面去截正方体，得的截面可能为三角形、四边形、五边形、六边形，不可能为七边形．故选D4．解析：圆锥，如果截面与底面平行，那么截面就是圆；圆柱，如果截面与上下面平行，那么截面是圆；球，截面一定是圆；五棱柱，无论怎么去截，截面都不可能有弧度．故选B5．解析：①正方体能截出三角形；②圆柱不能截出三角形；③圆锥沿着母线截几何体可以截出三角形；④正三棱柱能截出三角形．故截面可能是三角形的有3个．答案：①③④．6．解析：用一个平面去截一个几何体，如果截面的形状是长方形，原来的几何体可能是长方体、正方体、圆柱．答案：长方体、正方体、圆柱（答案不唯一）．7．答案：长方形、三角形、圆形．同步小题12道1．解析：正方体有六个面，用平面去截正方体时最多与六个面相交得六边形，最少与三个面相交得三角形．因此不可能是圆．故选D2．解析：用平面去截正方体，得的截面可能为三角形、四边形、五边形、六边形，不可能为七边形．故选D3．解析：本题中用平面截圆柱，横切就是圆，竖切就是长方形，如果这个圆柱特殊点，底面圆的直径等于高的话，那有可能是正方形，唯独不可能是梯形．故选A4．解析：平面平行圆柱底面截圆柱可以得到一个圆，而倾斜截得到椭圆，故选B5．解析：用平面去截正方体时最多与六个面相交得六边形，最少与三个面相交得三角形，由图象可知截面是三角形．故选A6．解析：此几何体是五棱柱，故其截面的形状是五边形．故选：B7．解析：长方体沿体面对角线截几何体可以截出三角形；五棱柱沿顶点截几何体可以截得三角形；圆柱不能截出三角形；圆锥沿顶点可以截出三角形．故不能截出三角形的几何体是圆柱．答案：圆柱．8．解析：根据球的几何特征，一平面截球面产生的截面形状是圆．答案：圆．9．解析：图形②③④可以用平面截长方体得到；图形①④可以用平面截圆锥得到，答案：②③④；①④．10．解析：用平面去截正方体，得的截面可能为三角形、四边形、五边形、六边形，不可能为圆．答案：4．11．解：（1）（2）（3）如图所示：12．解析：B三棱锥，截面有可能是三角形，正方形，梯形C正方体，截面有可能是三角形，四边形（矩形，正方形，梯形），五边形，六边形D球体，截面只可能是圆E圆柱体，截面有可能是椭圆，圆，矩形．答案：B（1、3、4）；C（1、2、3、4）；D（5）；E（3、5、6）。

供应保障监督工作总结会
近年来，供应保障监督工作在我国取得了显著的成绩，为保障市场供应和消费
者权益发挥了重要作用。

为了总结过去一段时间的工作经验，探讨未来的发展方向，我国举行了一次供应保障监督工作总结会。

会上，与会代表就过去一年的工作进行了深入的总结和分析。

他们一致认为，
供应保障监督工作在市场供应和消费者权益保护方面取得了积极成果，但也存在一些问题和不足。

比如，一些地区和行业的监督力度不够，导致市场供应不稳定，消费者权益受损。

此外，一些企业存在违法违规行为，严重影响了市场秩序和消费者利益。

针对这些问题，与会代表提出了一系列解决方案和改进措施。

他们强调加强监
督力度，加大对违法违规行为的打击力度，严格执行相关法律法规，保障市场供应和消费者权益。

同时，要加强行业协调，促进供应链的畅通和稳定，确保市场供应的稳定性和可持续性。

此外，还要加强宣传教育，提高消费者的权益意识，引导消费者理性消费，维护自身权益。

在总结会上，与会代表还就未来的工作重点和发展方向进行了讨论。

他们一致
认为，未来供应保障监督工作要继续加大力度，加强监督力度，促进市场供应的稳定和有序发展。

同时，要加强行业协调，推动供应链的优化和升级，提高市场供应的质量和效率。

此外，还要加强国际合作，借鉴国际先进经验，推动我国供应保障监督工作的国际化和专业化发展。

总之，供应保障监督工作总结会的召开，为我国未来的工作提供了重要的指导
和借鉴，必将推动我国供应保障监督工作取得更大的成就，为市场供应和消费者权益保护作出更大的贡献。

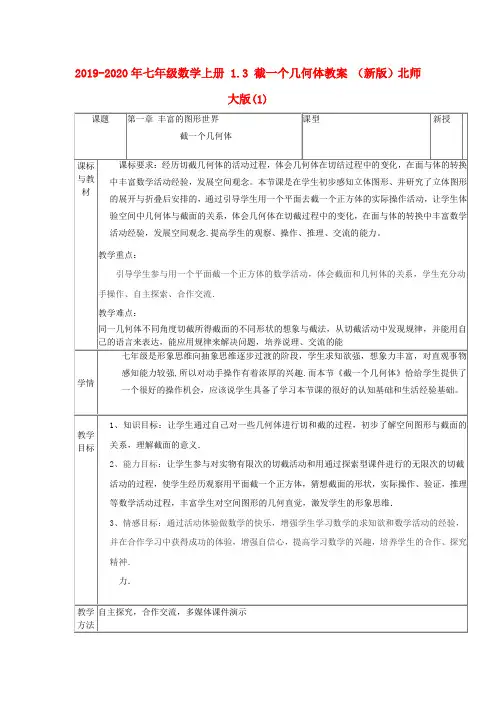

2019-2020年七年级数学上册 1.3 截一个几何体教案（新版）北师大版(1)课题第一章丰富的图形世界截一个几何体课型新授课标与教材课标要求：经历切截几何体的活动过程，体会几何体在切结过程中的变化，在面与体的转换中丰富数学活动经验，发展空间观念。

本节课是在学生初步感知立体图形、并研究了立体图形的展开与折叠后安排的，通过引导学生用一个平面去截一个正方体的实际操作活动，让学生体验空间中几何体与截面的关系，体会几何体在切截过程中的变化，在面与体的转换中丰富数学活动经验，发展空间观念.提高学生的观察、操作、推理、交流的能力。

教学重点：引导学生参与用一个平面截一个正方体的数学活动，体会截面和几何体的关系，学生充分动手操作、自主探索、合作交流．教学难点：同一几何体不同角度切截所得截面的不同形状的想象与截法，从切截活动中发现规律，并能用自己的语言来表达，能应用规律来解决问题，培养说理、交流的能学情七年级是形象思维向抽象思维逐步过渡的阶段，学生求知欲强，想象力丰富，对直观事物感知能力较强,所以对动手操作有着浓厚的兴趣.而本节《截一个几何体》恰给学生提供了一个很好的操作机会，应该说学生具备了学习本节课的很好的认知基础和生活经验基础。

教学目标1、知识目标：让学生通过自己对一些几何体进行切和截的过程，初步了解空间图形与截面的关系，理解截面的意义．2、能力目标：让学生参与对实物有限次的切截活动和用通过探索型课件进行的无限次的切截活动的过程，使学生经历观察用平面截一个正方体，猜想截面的形状，实际操作、验证，推理等数学活动过程，丰富学生对空间图形的几何直觉，激发学生的形象思维．3、情感目标：通过活动体验做数学的快乐，增强学生学习数学的求知欲和数学活动的经验，并在合作学习中获得成功的体验，增强自信心，提高学习数学的兴趣，培养学生的合作、探究精神．力．教学方法自主探究，合作交流，多媒体课件演示与媒体教具准备 正方体模型师 生 活 动 过 程 复备修改及设计意图 一、知识回顾正方体是由几个面构成的？ 它有几个顶点？ 它有几条棱？ 二、探究交流 探究活动1：用一个平面去截正方体想一想截出的面可能是什么形状？分小组讨论。

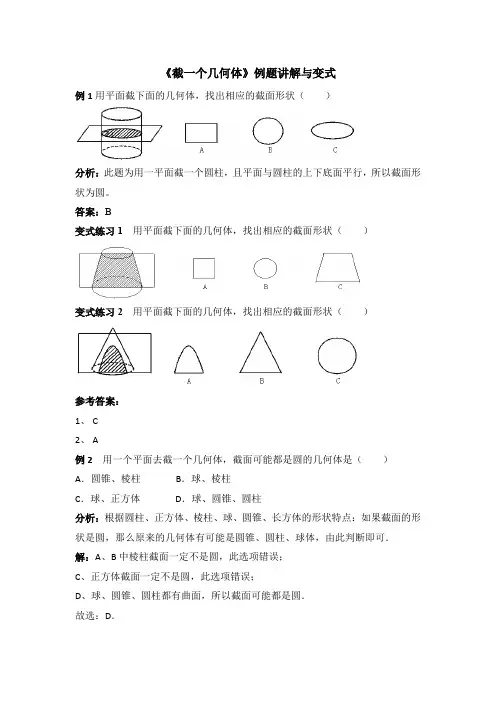

《截一个几何体》例题讲解与变式例1用平面截下面的几何体，找出相应的截面形状（）（2）分析：此题为用一平面截一个圆柱，且平面与圆柱的上下底面平行，所以截面形状为圆。

答案：B变式练习1 用平面截下面的几何体，找出相应的截面形状（）变式练习2 用平面截下面的几何体，找出相应的截面形状（）参考答案：1、C2、A例2用一个平面去截一个几何体，截面可能都是圆的几何体是（）A．圆锥、棱柱B．球、棱柱C．球、正方体D．球、圆锥、圆柱分析：根据圆柱、正方体、棱柱、球、圆锥、长方体的形状特点：如果截面的形状是圆，那么原来的几何体有可能是圆锥、圆柱、球体，由此判断即可．解：A、B中棱柱截面一定不是圆，此选项错误；C、正方体截面一定不是圆，此选项错误；D、球、圆锥、圆柱都有曲面，所以截面可能都是圆．故选：D．点评：此题考查用一个平面去截一个几何体；一般的，截面与几何体的几个面相交，就得到几条交线，截面与平面相交就得到几边形；截面与曲面相交，得到曲线，截面是圆或不规则图形．变式练习1 用一个平面去截一个几何体，如果截面是一个三角形，那么这个几何体不可能是（）A．圆柱B．圆锥C．长方体D．正方体变式练习2用一个平面去截一个几何体，截面形状有圆、三角形，那么这个几何体可能是变式练习3（1）如果用一个平面去截一个几何体，如果截面是圆，那么原来的几何体可能是什么？（2）如果用一个平面去截一个几何体，如果截面是三角形，那么原来的几何体可能是是什么？参考答案1、A2、圆锥3、解：（1）如图所示，用平面去截球体，圆锥、圆柱等一些几何体，都可能使截面是圆。

（2）如图所示，用平面去截三棱锥、四棱锥、三棱柱，四棱柱、圆锥等一些几何体，都可能使截面是一个三角形。

截一个几何体-重难点题型【题型1 用平面截一个几何体所得截面形状】【例1】（2020秋•碑林区校级期末）用平面截一个正方体，则截面形状不可能是（）A．七边形B．六边形C．五边形D．正方形【变式1-1】（2020秋•平阴县期末）如图，四个几何体分别为长方体、圆柱体、球体和三棱柱，这四个几何体中截面不可能是长方形的几何体是（）A．长方体B．圆柱体C．球体D．三棱柱【变式1-2】（2020秋•中原区校级期中）用一个平面去截一个直五棱柱，截面可能是下列图形中的（）①长方形；②六边形；③七边形；④八边形；⑤圆．A．①②B．①②③C．④⑤D．①②③④【变式1-3】（2020秋•辽阳期末）用一个平面去截一个六棱柱，截面的形状不可能是（）A．三角形B．五边形C．七边形D．九边形【题型2 已知截面形状判断被截几何体】【例2】（2020秋•兴庆区校级期中）用一个平面去截一个几何体，如果截面是三角形，那么这个几何体不可能是（）A．圆柱B．长方体C．圆锥D．三棱柱【变式2-1】（2020秋•达川区校级月考）下列几何体：①球；②长方体；③圆柱；④圆锥；⑤正方体，用一个平面去截上面的几何体，其中能截出圆的几何体有（）A．4个B．3个C．2个D．1个【变式2-2】（2020秋•青羊区校级月考）用一个平面去截一个几何体，得到的截面是七边形，这个几何体可能是（）A．四棱柱B．五棱柱C．正方体D．圆柱体【变式2-3】（2020秋•中牟县期中）一个物体的外形是长方体（如图（1）），其内部构造不详．用平面横向自上而下截这个物体时，得到了一组截面，截面形状如图（2）所示，这个长方体的内部构造是（）A．圆柱B．球C．圆锥D．圆柱或球【题型3 用平面截一个几何体所得几何体的形状】【例3】（2020秋•贵阳期末）如图，将正方体沿面AB′C剪下，则截下的几何体为（）A．三棱锥B．三棱柱C．四棱锥D．四棱柱【变式3-1】（2021•江西模拟）如图，在正方体中，沿对角线BD和顶点A所在的平面截出几何体A﹣BCD，则这个几何体的展开图可能是（）A．B．C．D．【变式3-2】（2020秋•兰州期中）如下图，一正方体截去一角后，剩下的几何体面的个数和棱的条数分别为（）A．6，14B．7，14C．7，15D．6，15【变式3-3】（2020秋•福田区校级期中）用不同的方法将长方体截去一个角，在剩下的各种几何体中，顶点最多的个数以及棱数最少的条数分别为（）A．9个，12条B．9个，13条C．10个，12条D．10个，13条【题型4 与截面有关的计算问题】【例4】（2020秋•朝阳区校级月考）把一根长1.5米的圆柱形钢材截成三段后，如图，表面积比原来增加8平方米，这根钢材原来的体积是多少？【变式4-1】（2020秋•郓城县期中）一个圆柱的底面半径是10cm，高是18cm，把这个圆柱放在水平桌面上，如图所示．（1）如果用一个平面沿水平方向去截这个圆柱，所得的截面是什么形状？（2）如果用一个平面沿竖直方向去截这个圆柱，所得的截面是什么形状？（3）怎样截时所得的截面是长方形且长方形的面积最大，请你求出这个截面面积．【变式4-2】（2020秋•兰州期中）如图所示的正方体被竖直截取了一部分，求被截取的那一部分的体积．（棱柱的体积等于底面积乘高）【变式4-3】（2020秋•铁西区期中）我们知道，三棱柱的上、下底面都是三角形，那么正三棱柱的上、下底面都是等边三角形．如图，大正三棱柱的底面周长为10，截取一个底面周长为3的小正三棱柱．（1）请写出截面的形状；（2）请直接写出四边形DECB的周长．。
