ArcGIS交通路网分析

道路网络分析一、实验目的(1) 了解网络分析基本原理、方法。

(2) 熟练掌握ARCGIS 下进行道路网络分析的技术方法。

(3) 掌握利用网络空间分析方法解决实际问题的能力。

二、实验内容及步骤1.最佳路径分析：根据给定的停靠点，查找最佳路径（最省时的线路）（1）创建路径分析图层：在网络分析工具栏[ Network Analyst]上点击下拉菜单[Network Analyst],然后点击［New Route］菜单项.此时在网络分析窗口[Network Analyst Window]中包含一个空的列表，显示停靠点(Stops), 路径（Routes），路障（Barriers）的相关信息。

同时，在TOC(图层列表）面板上添加了新建的一个路径分析图层［Route］组合。

（2）添加停靠点：在网络分析窗口[NetworkAnalystWindow]中点选Stops(0)；在网络分析工具栏[Network Analyst]上点击“新建网络位置”[Create Network Location]工具；在地图的街道网络图层的任意位置上点击以定义一个新的停靠点；依次添加4 个停靠点。

（3）设置分析选项（4）运行最佳路径分析得到分析结果：在网络分析工具栏［NetworkAnalyst］上点击“求解”[Solve]按钮；分析结果－最佳路径线状要素图层将在地图中显示，在“网络分析窗口”[Network AnalystWindow]中“路径”[Route] 目录下也会同时显示；在网络分析窗口[NetworkAnalyst Window]中点击Route树状结点左边的加号(+)显示最佳路径；在网络分析工具栏中点击方向[Direction]按钮打开“行驶方向”窗口；在行驶方向[Directions]窗口中点击“超链接”[Map]可以显示转向提示地图。

（5）设置路障(barrier)：通过在行驶路径步增加障碍，表示真实情况下，道路上无法通行的路障。

arcgis解决交通问题案例ArcGIS是一款广泛使用的地理信息系统软件，可用于解决各种交通问题。

以下是一个详细具体的案例，说明如何使用ArcGIS 解决交通问题：案例：某城市存在严重的交通拥堵问题，政府和交通管理部门希望通过GIS技术来分析和解决这个问题。

步骤如下：1.数据收集：首先，收集相关的交通数据，包括道路网络图、交通流量数据、交通事故数据、人口分布数据等。

这些数据可以从政府部门、公共机构或商业公司获取。

2.数据预处理：在收集到数据后，需要进行预处理，包括数据清洗、格式转换、坐标系统统一等。

这些工作可以使用ArcGIS的转换工具来完成。

3.建立GIS数据库：将预处理后的数据导入到ArcGIS中，建立GIS数据库。

在数据库中，可以对数据进行组织、查询和分析。

4.交通网络分析：使用ArcGIS的交通网络分析工具，对城市道路网络进行建模和分析。

可以计算出不同路段的通行时间、流量等指标，以及分析交通瓶颈和拥堵区域。

5.路径规划：基于交通网络模型，可以进行路径规划分析。

例如，可以为出行者提供最优路径选择，或者为物流配送提供高效运输路线。

6.交通需求预测：结合历史数据和未来发展计划，使用ArcGIS的预测分析工具，预测未来交通需求和趋势。

这有助于制定合理的交通规划和政策。

7.可视化展示：使用ArcGIS的可视化功能，将分析结果以地图、图表等形式展示出来。

这有助于决策者直观地了解交通问题及其解决方案。

8.决策支持：基于分析结果和预测数据，为政府和交通管理部门提供决策支持。

例如，提出改善交通状况的建议措施、制定交通规划和政策等。

通过以上步骤，ArcGIS可以有效地帮助解决城市交通问题。

在实际应用中，还需要结合其他技术和方法，如遥感技术、大数据分析等，以提高分析的准确性和决策的科学性。

ArcGIS交通路网分析简介ArcGIS是一套由Esri公司开发的地理信息系统软件，用于地图制作、数据分析和地理信息可视化等任务。

而交通路网分析是ArcGIS中的一个重要功能，它可以帮助我们对交通网络进行分析和优化，从而提高交通运输的效率和安全。

本文将介绍ArcGIS中的交通路网分析功能以及如何使用它来进行实际的交通路网分析。

功能介绍ArcGIS中的交通路网分析功能主要包括以下几个方面：1.路径分析：可以帮助我们找到两个地点之间的最短路径或最佳路径。

路径分析可以应用于各种场景，比如寻找最佳驾驶路线、计算货物运输的最短路径等。

2.服务区分析：可以根据给定的设施点和服务范围，计算出这些设施点的服务区域。

服务区分析可以帮助我们确定服务设施的合理位置以及设施的服务范围。

3.最近设施分析：可以找到离给定地点最近的设施点。

最近设施分析可以应用于各种场景，比如找到离用户当前位置最近的餐馆、找到离目标地点最近的公交站等。

4.网络分析：可以进行高级的网络分析，比如计算路径的行驶时间、计算路径的行驶成本等。

网络分析可以帮助我们对交通路网进行更加详细和深入的分析。

使用方法下面我们将介绍如何使用ArcGIS进行交通路网分析。

1.准备数据：首先，我们需要准备交通路网的数据。

这些数据通常包括路段的几何形状、路段的属性信息以及设施点的位置信息等。

可以通过导入现有数据或在ArcGIS中手动绘制路网数据来准备数据。

2.创建网络数据集：在ArcGIS中，我们需要将准备好的路网数据转换为网络数据集。

网络数据集是一种特殊的数据结构，可以支持网络分析所需的功能。

通过ArcGIS中的工具可以方便地将路网数据转换为网络数据集。

3.设置网络属性：在网络数据集中，我们需要设置各个路段的属性信息，比如速度限制、是否允许左转、是否允许掉头等。

这些属性信息将影响路径分析、服务区分析等功能的结果。

4.进行交通路网分析：在网络数据集准备好之后，我们可以使用ArcGIS中的交通路网分析工具进行具体的分析。

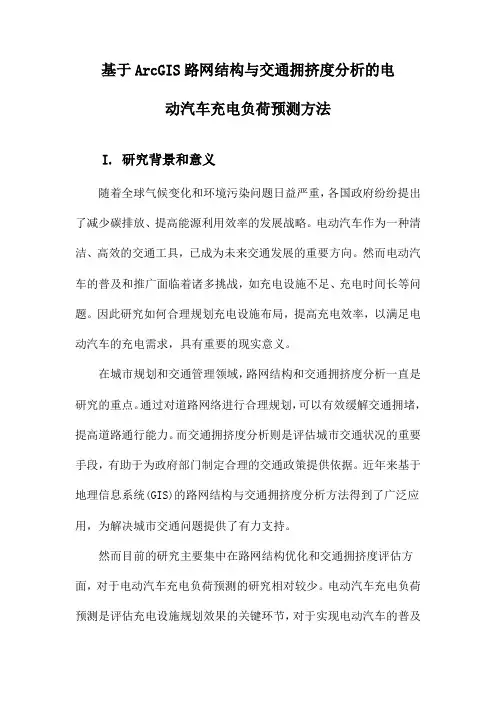

基于ArcGIS路网结构与交通拥挤度分析的电动汽车充电负荷预测方法I. 研究背景和意义随着全球气候变化和环境污染问题日益严重，各国政府纷纷提出了减少碳排放、提高能源利用效率的发展战略。

电动汽车作为一种清洁、高效的交通工具，已成为未来交通发展的重要方向。

然而电动汽车的普及和推广面临着诸多挑战，如充电设施不足、充电时间长等问题。

因此研究如何合理规划充电设施布局，提高充电效率，以满足电动汽车的充电需求，具有重要的现实意义。

在城市规划和交通管理领域，路网结构和交通拥挤度分析一直是研究的重点。

通过对道路网络进行合理规划，可以有效缓解交通拥堵，提高道路通行能力。

而交通拥挤度分析则是评估城市交通状况的重要手段，有助于为政府部门制定合理的交通政策提供依据。

近年来基于地理信息系统(GIS)的路网结构与交通拥挤度分析方法得到了广泛应用，为解决城市交通问题提供了有力支持。

然而目前的研究主要集中在路网结构优化和交通拥挤度评估方面，对于电动汽车充电负荷预测的研究相对较少。

电动汽车充电负荷预测是评估充电设施规划效果的关键环节，对于实现电动汽车的普及和推广具有重要意义。

本文将结合ArcGIS软件技术，对路网结构与交通拥挤度进行综合分析，探讨电动汽车充电负荷预测的方法，为我国电动汽车充电设施规划和管理提供科学依据。

电动汽车的普及和发展对城市能源结构和交通拥堵状况的影响随着电动汽车的普及和发展，其对城市能源结构和交通拥堵状况产生了深远的影响。

首先电动汽车的普及将极大地改变城市的能源结构，传统燃油汽车的大量使用导致了石油资源的大量消耗和环境污染问题。

而电动汽车作为一种清洁能源交通工具，可以有效地减少对石油资源的依赖，降低环境污染，实现绿色出行。

此外随着电池技术的不断进步，电动汽车的续航里程也在逐步提高，使得电动汽车在城市中的使用范围更加广泛。

其次电动汽车的普及和发展对城市交通拥堵状况产生了积极影响。

相较于传统燃油汽车，电动汽车具有零排放、低噪音、低能耗等优点，有助于缓解城市交通压力。

ArcGIS 运输路径规划网络分析1、ArcCatalog 中创建 NetworkDataet 网络数据集的向导：利用向导工具，可基于即文件或者要素集中要素类创建网络数据集，并定义网络源数据及其在网络中扮演的角色、指定网络中的连通性和网络属性。

2、ArcMap 中网络分析窗口：网络分析窗口可以管理用于网络分析的输入和分析结果，例如障碍、站点和路线。

3、ArcMap 中网络分析工具栏：网络分析工具栏是一系列菜单和按钮的集合，用于添加和修改网络位置、产生方向、识别网络要素、构建网络和基于网络数据集执行网络分析。

4、ArcToolbo 某中的 GP 工具：用于网络分析操作的一系列工具。

除此之外，网络分析扩展模块也支持网络数据集图层和网络分析图层的使用和创建。

基于网络数据集图层可显示和查询基础的网络数据集数据。

网络分析图层是网络分析操作创建的图层，利用中提供的接口和工具可用于进一步的分析操作。

ArcGISNetworkAnalyt 是进行路径分析的扩展模块，为基于网络的空间分析(比如位置分析，行车时间分析和空间交互式建模等)提供了一个彻底斩新的解决框架。

这一扩展模块将匡助 ArcGISDektop 用户摹拟现实世界中的网络条件与情景。

ArcGISNetworkAnalyt 模块能够进行行车时间分析、点到点的路径分析、路径方向、服务区域定义、最短路径、最佳路径、邻近设施、起始点目标点矩阵等分析。

寻觅最优路径意味着寻觅一条最快或者最短的路径，取决于选择的阻抗性质。

如果阻抗是时间，那末最优的路径就是最快的路径。

最优的路径可以定义为阻抗最低或者耗费最低，取决于用户的设置。

寻觅最优路径的功能可以匡助我们有效地利用资源。

2、寻觅服务区域(ServiceArea)：寻觅服务区域可以匡助寻觅给定地址的服务区域。

比如一个通信局所服务区域包含了这个局所的通信资源能到达的所有地区，寻觅服务区域的功能可以匡助我们分析服务范围，统计服务范围内资源的利用状况。

ARCGIS网络分析学习――道路网络分析（详细步骤）一、实验目的网络分析是GIS空间分析的重要功能分。

有两类网络，一为道路(交通)网络，一为实体网络(比如，河流，排水管道，电力网络)。

此实验主要涉及道路网络分析，主要内容包括：最佳路径分析，如：找出两地通达的最佳路径。

最近服务设施分析，如：引导最近的救护车到事故地点。

服务区域分析，如：确定公共设施(医院)的服务区域。

通过对本实习的学习，应达到以下几个目的：加深对网络分析基本原理，方法的认识；熟练掌握ARCGIS下进行道路网络分析的技术方法。

结合实际，掌握利用网络分析方法解决地学空间分析问题的能力。

二、实验准备软件准备ArcMap，要求有网络分析扩展模块的许可授权数据准备：Shape文件创建网络数据集(高速公路：Highways，主要街道：Major Streets，公园：Parks，湖泊：Lakes，街道：Streets) Geodatabase网络数据集：NetworkAnalysis。

mdb：包含：街道图层，Streets；仓库图层，Warehouses；商店图层：Stores；在ArcMap中加载启用NetWork Anylyst网络分析模块：执行菜单命令[工具Tools]>>[Extensions]，在[Extensions]对话框中点击[Network Analyst] 启用网络分析模块，即装入Network Analyst空间分析扩展模块。

道路网络分析步骤1。

创建分析图层2。

添加网络位置3。

设置分析选项4。

执行分析过程显示分析结果三、实验内容及步骤(一) 最佳路径分析根据给定的停靠点，查找最佳路径(最省时的线路)1.1 数据准备(1).双击ArcMap工程，或从ArcMap中打开工程EX10_1.mxd。

(2).如果网络分析扩展模块(Network Analyst Extension)已经启用(参考实验准备中的步骤)(3).如果网络分析工具栏没有出现，则在工具栏显区点右键打开或执行菜单命令[View-视图]>>[Toolbars-工具栏]，并点击[Network Analyst]以显示网络分析工具栏。

ArcGIS网络数据集的创建与网络分析1.学会采集、存储和管理GIS—T的数据，结合课堂理论知识,更加深入地理解GIS-T的数据特征、数据获取、数据模型和数据组织等相关概念.2.在完成GIS-T数据采集的基础上,对数据进行处理，添加相关属性信息，学会建立交通网络数据集，结合实际来理解GIS—T模型的构建和分析.3.创建完交通网络数据集之后，学会使用ArcGIS中的Network Analyst工具来测试自己创建的路网模型，进行最短路径分析、服务区分析、新建OD成本矩阵、设施定位等，理解GIS-T的分析模型。

4．在完成整个实习任务之后，对GIS-T有个完整的了解和认识，并会使用它来解决生活中的实际问题,如车辆配送（VRP）、最短路径、道路导航、改善交通路网等。

实验工具：ArcGIS For Desktop 10。

01.交通数据的采集。

要采集的数据包括：道路网数据、道路附属设施数据、交通流量调查、信号灯时间间隔采集。

其中:道路网数据根据影像地图矢量化得来,其他三类数据则要到实地进行测量和记录得出。

数据形式：分层存储的点线要素,或道路网要素属性。

交通数据采集范围如下图：根据影像数据使用ArcGIS矢量化道路线及其附属设施，相关属性存储在要素属性表中。

在ArcCatalog中，交通地理信息系统实习中新建个人地理数据库,在地理数据库中新建Feature Dataset，命名为：道路网，在道路网要素集中新建线要素(道路），点要素(公交站、加油站等），之后在ArcMap中进行数据采集，并添加相关属性.采集完成的数据存储在ArcCatalog个人地理数据库中。

其相关属性信息如下表：交通信号灯：人行道：公交站:道路：车流量:最终数据汇总如下：注意:在矢量化道路的时候，一条道路上的点的数量要适中或者尽可能少，在转向处和道路交叉口处一定要有点,在有交通设施的地方最好也要有点,这样，在最后建立网络数据集的时候回带来很大方便.由于ArcGIS 10 编辑工具中，在矢量化时具有捕捉点线功能，这对于矢量化道路网这样的影像数据提供了很大的便利，可以保证在矢量化过程中，线与线之间具有连通性。

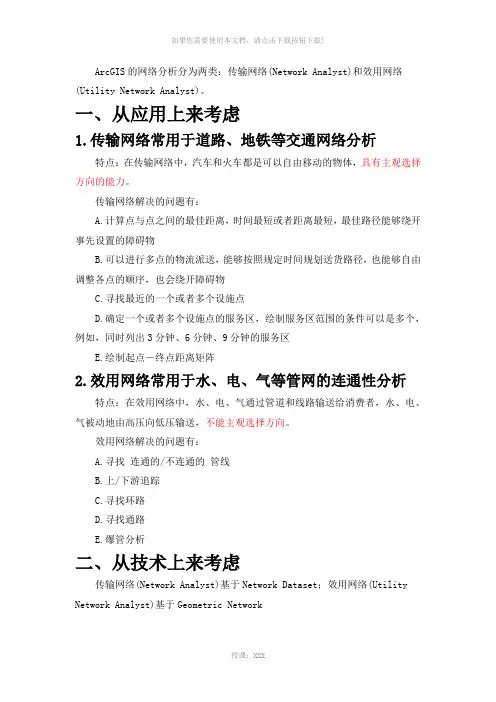

ArcGIS的网络分析分为两类：传输网络(Network Analyst)和效用网络(Utility Network Analyst)。

一、从应用上来考虑1.传输网络常用于道路、地铁等交通网络分析特点：在传输网络中，汽车和火车都是可以自由移动的物体，具有主观选择方向的能力。

传输网络解决的问题有：A.计算点与点之间的最佳距离，时间最短或者距离最短，最佳路径能够绕开事先设置的障碍物B.可以进行多点的物流派送，能够按照规定时间规划送货路径，也能够自由调整各点的顺序，也会绕开障碍物C.寻找最近的一个或者多个设施点D.确定一个或者多个设施点的服务区，绘制服务区范围的条件可以是多个，例如，同时列出3分钟、6分钟、9分钟的服务区E.绘制起点－终点距离矩阵2.效用网络常用于水、电、气等管网的连通性分析特点：在效用网络中，水、电、气通过管道和线路输送给消费者，水、电、气被动地由高压向低压输送，不能主观选择方向。

效用网络解决的问题有：A.寻找连通的/不连通的管线B.上/下游追踪C.寻找环路D.寻找通路E.爆管分析二、从技术上来考虑传输网络(Network Analyst)基于Network Dataset；效用网络(Utility Network Analyst)基于Geometric Network它们的区别可以参考下面的表格:Network的类型（1）Transportation Network：是Undirected Network。

表示Network 的Edge具备方向，用户可以自由定义在网络中前进的方向，速度以及终点。

例如一个卡车司机可以决定在哪条道路上开始行进，在什么地方停止，采用什么方向。

并且还可以给网络设置限定性规则，例如是单行线还是禁行。

在ArcGIS中，Transportation Network是通过Network Dataset创建的。

（2）Utility Network：是Directed Network类型，意味着网络中流动的物质必须按照在Network中定义好的规则前进，运行路径都是事先定义好的，可以被修改，但是不能被物质本身修改，而是被网络的工程师来修改网络的规则，使通过设置结点的开启状态来改变网络的流动方向。

arcgis道路通达度指数扩散方法ArcGIS是一款由Esri开发的地理信息系统（GIS）软件。

道路通达度指数是一种衡量道路网络通达能力的指标，它可以用来评估特定地区的交通状况和道路整体可达性。

在ArcGIS中，有多种方法可以计算道路通达度指数，其中一种常用的方法是扩散方法。

通常，扩散方法是基于给定起点的时间扩散模型，它会考虑从起点出发，在特定时间内可到达的所有道路网格。

这种方法首先需要确定起点，即通行能力较高的道路交叉口或节点。

然后，根据道路网格的属性和通行能力计算，逐步扩大时间窗口，将可达范围逐渐扩展到周围的道路网格。

一般来说，扩散方法涉及以下几个步骤：1.数据准备：首先需要获取相关的道路网络数据，包括道路网格、交叉口及其属性数据。

这些数据可以从地理信息库、地籍数据库或卫星图像中获取。

在ArcGIS中，可以使用ArcMap或ArcCatalog工具来导入和处理这些数据。

2.起点选择：根据研究目的，选择一个或多个起点。

起点通常是交通枢纽，例如火车站、地铁站或公交站等。

在ArcGIS中，可以使用选取工具在地图上选择特定的交叉口或节点作为起点。

3.时间窗口设定：根据需求，设定时间窗口的大小和数量。

时间窗口即扩散的时间范围，在每个时间窗口内可以到达的道路网格将被计算。

这个过程可以使用ArcGIS的模型构建工具来实现。

4.扩散计算：基于时间窗口和道路网络属性，计算每个时间窗口内的可达范围。

这个计算过程通常需要使用ArcGIS的网络分析工具来进行路径分析和通达度计算。

ArcGIS提供了各种网络分析工具，如最短路径、OD矩阵和服务区分析工具等。

5.结果展示：最后，将计算得到的通达度指数绘制在地图上并进行可视化展示。

在ArcGIS中，可以使用绘图工具和图层管理工具来制作专题地图和图层叠加。

扩散方法在衡量道路通达度指数时具有一定的优势。

首先，这种方法能够考虑到时间因素，即道路网格的通行能力不仅与距离相关，还与时间、拥堵情况等因素有关。

ArcGIS城市交通网络路径分析与应用ArcGIS城市交通网络路径分析与应用【摘要】本文探究了利用ArcGIS的网络分析功能模块，进行城市交通网络最优路径分析的可行性及其优点探讨了利用ArcGIS进行城市交通网络最优路径分析的前景。

【关键词】ArcGIS；最优路径。

Hebei Province in the Second Survey of Rural Land use Database Construction Design and AnalysisLiujiguangsujianpingzhanghaimingThe first Institute of Surveying and Mapping of Hebei ProvinceAbstract: The article introduced Hebei to save the second survey of rural land use database system constructionlogical structure、hancharacteristics，at the same time to standard time data update in operation process are discussedKey word: ArcGISlogical structure.0引言在早期的GIS领域，人们主要关注于数据编辑和地理数据库的建立，随着地理数据大量频繁的应用，专门用于地理数据编辑的GIS软件业应运而生，为地图和分析模型的出现打下了基础。

ESRI开发ARCINFO就是世界上第一个现代意义上的GIS软件，如今的ArcGIS 已经发展成为一个功能强大且全面的产品线，作为GIS应用最主要功能之一的网络分析也是ArcGIS桌面系统的一大特色功能。

ArcGIS的网络分析扩展模块能够创建网络数据集并基于网络数据集进行各种网络分析。

ArcGIS教程：路径分析求解路径分析表示根据要求解的阻抗查找最快、最短甚至是最优的路径。

如果阻抗是时间，则最佳路线即为最快路线。

如果阻抗是具有实时或历史流量的时间属性，则最佳路径是对指定日期和时间来说最快的路径。

因此，可将最佳路径定义为阻抗最低或成本最低的路径，其中，阻抗由您来选择。

确定最佳路径时，所有成本属性均可用作阻抗。

可在路径分析中累积任意多个阻抗属性，但累积属性不会对沿网络计算路径造成任何影响。

例如，如果选择时间成本属性作为阻抗属性，并且希望累积距离成本属性，最终仅会使用时间成本属性来优化解。

求解过程中将累积并报告总距离，但此例中的路径并不是根据距离计算得出的。

查找通过一系列停靠点的最佳路径将遵照与执行其他网络分析相同的工作流。

一、路径分析图层路径分析图层将存储路径分析的所有输入、参数和结果。

1、创建路径分析图层要通过 Network Analyst 工具条创建路径分析图层，可以单击 Network Analyst > 新建路径。

创建新的路径分析图层后，该图层即会与它的五个网络分析类(停靠点、路径、点障碍、线障碍和面障碍)一起显示在Network Analyst 窗口中。

路径分析图层也会以名为“路径”的复合图层显示在内容列表中(如果地图文档中已经存在名称相同的路径，则会以路径 1、路径 2 等显示)。

存在五种要素图层 - 停靠点、路径、点障碍、线障碍和面障碍。

其中的每个要素图层都有默认的符号系统，您可在图层属性对话框中对这些默认的符号系统进行修改。

二、路径分析类路径分析图层由五种网络分析类组成。

下面各部分概述了每个类及其属性。

1、停靠点类该网络分析类用于存储路径分析中用作停靠点的网络位置。

“停靠点”图层包含四种默认符号：已定位停靠点、未定位停靠点、有错误的停靠点和有时间冲突的停靠点。

您可以在图层属性对话框中修改“停靠点”图层的符号系统，此对话框中包含停靠点的自定义符号系统类别，它位于 Network Analyst > 序列化的点中。
