ESD_静电防护培训教材精华版

（培训体系）ESD静电防护知识培训教材ESD静电防护知识培训课件壹生活中的静电常识静电是壹种生产和生活中常见的现象,静电常给我们的生产和生活带来很多麻烦．有时,它使人遭到电击;有时,它严重影响正常工作;更有甚者,它可能引起火灾和爆炸事故．于干燥和多风的秋天，于日常生活中，我们常常会碰到这种现象：晚上脱衣服睡觉时，黑暗中常听到噼啪的声响，而且伴有蓝光，见面握手时，手指刚壹接触到对方，会突然感到指尖针刺般刺痛，令人大惊失色；早上起来梳头时，头发会经常“飘”起来，越理越乱，拉门把手、开水龙头时均会“触电”，时常发出“啪、啪”的声响，这就是发生于人体的静电，上述的几种现象就是体内静电对外“放电”的结果。

人体活动时，皮肤和衣服之间以及衣服和衣服之间互相摩擦，便会产生静电。

随着家用电器增多以及冬天人们多穿化纤衣服，家用电器所产生的静电荷会被人体吸收且积存起来，加之居室内墙壁和地板多属绝缘体，空气干燥，因此更容易受到静电干扰。

由于老年人的皮肤相对比年轻人干燥以及老年人心血管系统的老化、抗干扰能力减弱等因素，因此老年人更容易受静电的影响。

心血管系统本就有病变的老年人，静电更会使病情加重。

过高的静电仍常常使人焦躁不安、头痛、胸闷、呼吸困难、咳嗽。

为了防止静电的发生，室内要保持壹定的湿度，室内要勤拖地、勤洒些水，或用加湿器加湿；要勤洗澡、勤换衣服，以消除人体表面积聚的静电荷。

发现头发无法梳理时，将梳子浸入水中片刻，等静电消除之后，便能够将头发梳理服帖了。

脱衣服之后，用手轻轻摸壹下墙壁，摸门把手或水龙头之前也要用手摸壹下墙，将体内静电“放”出去，这样静电就不会伤你了。

对于老年人，应选择柔软、光滑的棉纺织或丝织内衣、内裤，尽量不穿化纤类衣物，以使静电的危害减少到最低限度。

二对静电知识的初步了解于本世纪70前代以前，很多静电问题均是由于人们没有ESD意识而造成的，即使到当下也有很多人怀疑ESD会对电子产品造成损坏。

这是因为大多数ＥＳＤ损害发生于人的感觉以下,因为人体对静电放电的感知电压约为3ＫＶ，请参见下表：人体电位(伏)电击程度1000完全无感觉（发出微弱的放电声）2000手指外侧有感觉但不疼3000有被针刺的感觉微疼4000有被针深刺的感觉手指微疼（见到放电的微光）5000从手掌到前腕感到疼（指尖延伸出微光）6000手指感到剧疼后腕感到沉重7000手指和手掌感到剧疼稍有麻木感觉8000从手掌到前腕有麻木的感觉9000手腕子感到剧疼手感到麻木沉重10000整个手感到疼有电流过的感觉11000手指剧麻整个手感到被强烈电击12000整个手感到被强烈地打击8—10mA手摆脱电极已感到困难,有剧痛感(手指关节)。

ESD（静电）防护培训汇报人：2023-12-24•ESD基本知识•ESD防护措施•ESD安全操作规程目录•ESD检测与监控•ESD事故处理与应急响应•ESD防护案例分析01ESD基本知识在两个具有不同静电电位的物体之间发生的静电电荷转移的现象。

采取一系列措施来减少静电对电子设备造成的损害。

ESD定义ESD防护静电放电（ESD）当两个物体相互摩擦时，它们之间的电子转移会导致一个物体带正电，另一个物体带负电。

摩擦起电感应起电电场击穿当一个带电物体接近导体时，导体上的自由电荷会受到电场力的作用而重新分布，形成感应电荷。

在强电场的作用下，气体分子被电离形成导电通道，导致静电放电。

030201ESD产生原因ESD产生的瞬时电流可能超过元器件的承受能力，导致元器件损坏。

损坏元器件ESD可能导致元器件性能下降或功能失效，从而降低产品的可靠性。

降低产品可靠性ESD可能引发火灾或爆炸等安全事故，对人员和财产安全造成威胁。

引发安全隐患ESD对电子设备的影响02ESD防护措施人员防护为工作人员提供防静电工作服，以减少人体带电的风险。

选择具有防静电功能的鞋子，以降低人体与地面的电位差。

使用腕带将人体静电引入大地，保持人体与大地等电位。

在特定操作中，为工作人员提供防静电手套以减少静电产生。

防静电工作服防静电鞋腕带防静电手套将工作区域划分为防静电工作区和非防静电工作区，并设置明显的标识。

防静电工作区确保设备接地，将设备上的静电引入大地。

设备接地对关键设备进行静电保护，防止静电对其造成损坏。

设备保护区域划分与设备保护规范操作流程制定并实施防静电操作流程，确保工作人员遵循正确的操作程序。

标识设置在工作区入口、出口和明显位置设置防静电工作区标识，提醒工作人员注意防静电。

培训与宣传定期开展防静电培训和宣传活动，提高工作人员的静电防护意识。

防静电工作区标识与规范使用防静电包装材料对产品进行包装，以减少产品在运输和存储过程中的静电积累。

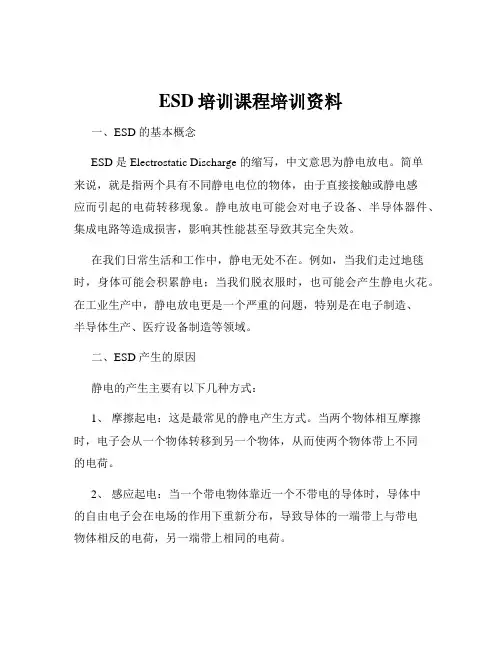

ESD培训课程培训资料一、ESD 的基本概念ESD 是 Electrostatic Discharge 的缩写，中文意思为静电放电。

简单来说，就是指两个具有不同静电电位的物体，由于直接接触或静电感应而引起的电荷转移现象。

静电放电可能会对电子设备、半导体器件、集成电路等造成损害，影响其性能甚至导致其完全失效。

在我们日常生活和工作中，静电无处不在。

例如，当我们走过地毯时，身体可能会积累静电；当我们脱衣服时，也可能会产生静电火花。

在工业生产中，静电放电更是一个严重的问题，特别是在电子制造、半导体生产、医疗设备制造等领域。

二、ESD 产生的原因静电的产生主要有以下几种方式：1、摩擦起电：这是最常见的静电产生方式。

当两个物体相互摩擦时，电子会从一个物体转移到另一个物体，从而使两个物体带上不同的电荷。

2、感应起电：当一个带电物体靠近一个不带电的导体时，导体中的自由电子会在电场的作用下重新分布，导致导体的一端带上与带电物体相反的电荷，另一端带上相同的电荷。

3、传导起电：当一个带电物体与一个不带电的物体接触时，电荷会通过接触点从带电物体转移到不带电物体上。

三、ESD 对电子设备的危害静电放电对电子设备的危害主要表现为以下几个方面：1、直接损坏：静电放电产生的高电压和大电流可能会直接击穿电子元件的绝缘层，导致元件短路、开路或性能下降。

2、潜在性损坏：有些静电放电虽然没有立即导致电子设备失效，但会使元件内部产生微小的损伤，这些损伤在经过一段时间的使用后可能会逐渐发展，最终导致设备故障。

3、干扰信号：静电放电产生的电磁脉冲可能会干扰电子设备的正常工作，导致数据丢失、误操作等问题。

四、ESD 防护的基本原则ESD 防护的基本原则主要包括以下几点：1、控制静电的产生：通过减少摩擦、选择适当的材料、控制环境湿度等方式，尽量降低静电的产生量。

2、快速泄放静电：为了防止静电积累到危险的程度，需要提供有效的静电泄放途径，例如接地、使用静电消散材料等。
