超临界机组防止高温氧化皮集聚脱落造成设备损害的技术措施

超超临界锅炉高温受热面氧化皮脱落与治理超超临界锅炉是一种新一代的高效节能锅炉，其高温受热面处于极端的工作条件下，容易发生氧化皮脱落问题。

本文将探讨超超临界锅炉高温受热面氧化皮脱落的原因，并提出相应的治理措施。

1. 高温氧化作用：高温下，锅炉受热面的金属材料容易与氧气反应，形成氧化物。

这些氧化物会沉积在受热面上形成氧化皮，进而脱落。

2. 烟气侵蚀：锅炉燃料燃烧产生的烟气中含有大量的气体和颗粒物，其中包括酸性物质，如二氧化硫和二氧化氮等。

这些酸性物质会侵蚀受热面，导致氧化皮脱落。

3. 热应力作用：超超临界锅炉高温受热面由于长期承受高温烟气的冲击，会引起受热面的热胀冷缩。

这种热应力会使氧化皮与基材之间的结合变弱，从而加速氧化皮的脱落。

1. 材料选用：使用耐热、抗氧化性能好的材料作为受热面，以提高锅炉的耐温性和抗氧化性能。

常用的材料有铬钼钢和镍基高温合金等。

2. 涂层处理：在受热面表面涂覆一层抗氧化的涂层，以提高受热面的抗氧化性能和耐蚀性。

常用的涂层材料有铁铝高温涂层和陶瓷涂层等。

3. 清洗除锈：定期对受热面进行清洗除锈工作，以去除氧化皮和其他污垢，减少氧化皮的形成和脱落。

4. 热应力控制：通过优化锅炉的运行参数和调整受热面的结构设计，减少受热面的热应力，延缓氧化皮的脱落。

5. 烟气净化：增加烟气净化的设备，如脱硫装置和脱硝装置等，减少烟气中的酸性物质含量，减少受热面的侵蚀和氧化皮的脱落。

超超临界锅炉高温受热面氧化皮脱落是一个复杂的问题，需要综合考虑材料性能、涂层处理、清洗除锈、热应力控制和烟气净化等因素。

通过采取综合治理措施，可以有效延缓氧化皮的形成和脱落，提高锅炉的运行效率和安全性。

超临界机组电站锅炉氧化皮脱落的分析与防治超临界机组电站锅炉是目前较为常见和主要的电力发电设备之一，其运行过程中经常会出现氧化皮脱落的问题。

氧化皮的脱落会影响锅炉的正常运行，导致能效下降，甚至对设备的安全性产生严重威胁。

分析和防治超临界机组电站锅炉氧化皮脱落问题具有重要的理论和实践意义。

一、氧化皮脱落的原因1.1 温度梯度超临界机组锅炉工作过程中，受到高温高压蒸汽的冲击，锅炉管壁表面将产生较大的温度梯度。

不同部位的锅炉管壁温差过大，会导致金属材料产生不均匀的热应力，进而引发氧化皮层的脱落。

1.2 流体腐蚀蒸汽中的氧气和水分子会与金属表面发生反应，生成金属氧化物，形成氧化皮层。

当锅炉中腐蚀性物质较多时，会导致氧化皮层增厚和脱落，影响锅炉的热传导效果和安全性。

1.3 机械压力锅炉在运行过程中，受到蒸汽冲击和机械震动等力的作用，会产生机械压力。

当机械压力过大时，会使氧化皮层松动或脱落，需要及时修补和保养。

2.1 表面分析对锅炉管壁的氧化皮层进行表面分析，可以通过扫描电子显微镜等工具观察锅炉管壁表面的氧化皮脱落情况。

通过分析氧化皮的结构和形貌，可以判断其脱落的原因和程度，为防治提供依据。

2.2 金属温度分析对锅炉管壁的温度进行实时监测和记录，可以判断锅炉管壁温度梯度是否过大，从而引发氧化皮层的脱落。

合理调整锅炉的运行参数，降低温度梯度，可以有效减少氧化皮脱落的发生。

通过对锅炉内部金属材料和蒸汽的化学成分进行分析，可以判断蒸汽中是否存在腐蚀性物质。

并采取相应措施，如装置除氧器、水处理设备等，减少金属材料的氧化腐蚀，降低氧化皮层的脱落。

合理控制和调整超临界机组锅炉的运行参数，使锅炉管壁的温度梯度保持在一个合理的范围内。

可以通过增加锅炉管壁的保护层厚度、调整蒸汽流量等方式，减少锅炉管壁的温度应力和热应力，从而减少氧化皮层的脱落。

安装和使用除氧器、水处理设备等设施，减少锅炉腐蚀性物质的含量。

定期对锅炉内部进行清洗和维护，清除锅炉管壁表面的氧化皮层，及时修补和保养锅炉设备。

超超临界锅炉高温受热面氧化皮脱落与治理近年来，随着能源需求不断增加，其高效安全利用的需求也越来越迫切。

超超临界锅炉作为新一代超临界锅炉的代表，其可提高燃料的利用效率和节能减排，已经成为我国火力发电工业技术的重要发展方向。

然而，超超临界锅炉在使用过程中，高温受热面氧化皮脱落成为了一个严重的问题。

一、高温受热面氧化皮脱落的形成原因超超临界锅炉，受热面高温氧化皮脱落是由于高温下的氧化作用和金属材料的应力松动以及锅炉结构设计不合理所导致的。

超超临界锅炉内部燃烧温度高、高温氧化环境严酷、冷却水与热表面水汽对流热传输强度大，认定为一种复杂的高温氧化腐蚀形式。

1.高温氧化作用高温下的金属材料容易氧化，其氧化层可能会脱落，从而形成氧化皮。

这些氧化皮，会增加受热面的热阻并阻塞燃烧产生火烟的通道，进而导致超超临界锅炉的发电效率降低。

2.金属材料容易应力松动超超临界锅炉是在高温高压及腐蚀环境下运行，受热面材料由于各种因素持续的受到外力和温度的挤压、拉伸、剪切、弯曲、变形、金属颗粒间的形变、位错等等诸多因素造成不断的塑性变形。

受热面金属材料在高温环境下变形则产生蠕变，蠕变后金属应力会逐渐累积到很高程度，使受热面外表面的氧化皮与基体之间发生剪切破裂。

3.锅炉结构设计不合理超超临界锅炉的受热面阶段数多、结构复杂，设计难度大。

在锅炉设计上，如果受热面的材料、结构等问题没有得到足够重视，就会导致锅炉在高温高压环境下受到各种力的作用而出现变形，进而形成局部热应力和冷应力，加剧了氧化皮脱落的发生。

高温受热面氧化皮脱落会严重影响超超临界锅炉的操作性能和发电效率，具体表现为：1.增加热阻高温受热面氧化皮脱落后会形成难以热传递的氧化皮层，阻碍水蒸汽与热表面的传热，增加了受热面的热阻，从而导致锅炉的热效率下降。

2.阻塞通道高温受热面氧化皮脱落通过堆积和凹凸不平的表面阻碍了火烟的通道，从而导致火烟流速下降，燃烧不充分，降低了燃烧产生的热量以及锅炉的热效率。

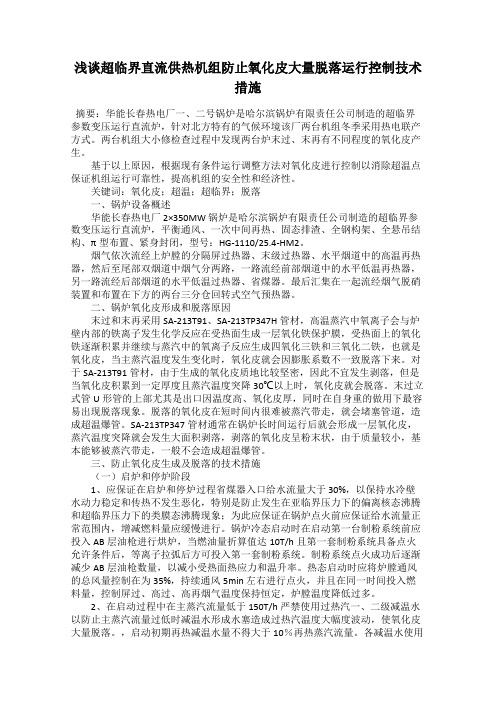

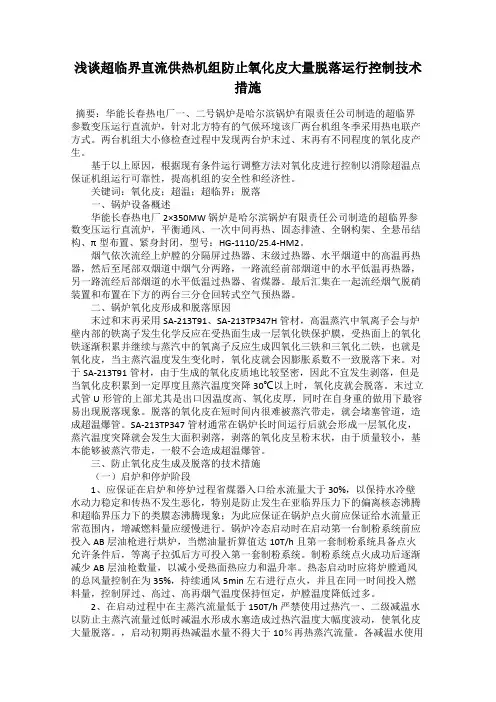

浅谈超临界直流供热机组防止氧化皮大量脱落运行控制技术措施摘要：华能长春热电厂一、二号锅炉是哈尔滨锅炉有限责任公司制造的超临界参数变压运行直流炉，针对北方特有的气候环境该厂两台机组冬季采用热电联产方式。

两台机组大小修检查过程中发现两台炉末过、末再有不同程度的氧化皮产生。

基于以上原因，根据现有条件运行调整方法对氧化皮进行控制以消除超温点保证机组运行可靠性，提高机组的安全性和经济性。

关键词：氧化皮；超温；超临界；脱落一、锅炉设备概述华能长春热电厂 2×350MW 锅炉是哈尔滨锅炉有限责任公司制造的超临界参数变压运行直流炉，平衡通风、一次中间再热、固态排渣、全钢构架、全悬吊结构、π型布置、紧身封闭，型号：HG-1110/25.4-HM2。

烟气依次流经上炉膛的分隔屏过热器、末级过热器、水平烟道中的高温再热器，然后至尾部双烟道中烟气分两路，一路流经前部烟道中的水平低温再热器，另一路流经后部烟道的水平低温过热器、省煤器。

最后汇集在一起流经烟气脱硝装置和布置在下方的两台三分仓回转式空气预热器。

二、锅炉氧化皮形成和脱落原因末过和末再采用SA-213T91、SA-213TP347H管材，高温蒸汽中氧离子会与炉壁内部的铁离子发生化学反应在受热面生成一层氧化铁保护膜，受热面上的氧化铁逐渐积累并继续与蒸汽中的氧离子反应生成四氧化三铁和三氧化二铁，也就是氧化皮，当主蒸汽温度发生变化时，氧化皮就会因膨胀系数不一致脱落下来。

对于SA-213T91管材，由于生成的氧化皮质地比较坚密，因此不宜发生剥落，但是当氧化皮积累到一定厚度且蒸汽温度突降30℃以上时，氧化皮就会脱落。

末过立式管U形管的上部尤其是出口因温度高、氧化皮厚，同时在自身重的做用下最容易出现脱落现象。

脱落的氧化皮在短时间内很难被蒸汽带走，就会堵塞管道，造成超温爆管。

SA-213TP347管材通常在锅炉长时间运行后就会形成一层氧化皮，蒸汽温度突降就会发生大面积剥落，剥落的氧化皮呈粉末状，由于质量较小，基本能够被蒸汽带走，一般不会造成超温爆管。

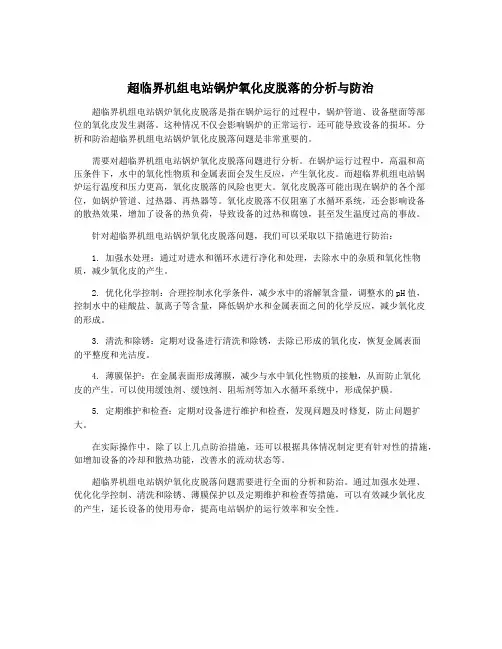

超临界机组电站锅炉氧化皮脱落的分析与防治超临界机组电站锅炉氧化皮脱落是指在锅炉运行的过程中，锅炉管道、设备壁面等部位的氧化皮发生剥落。

这种情况不仅会影响锅炉的正常运行，还可能导致设备的损坏。

分析和防治超临界机组电站锅炉氧化皮脱落问题是非常重要的。

需要对超临界机组电站锅炉氧化皮脱落问题进行分析。

在锅炉运行过程中，高温和高压条件下，水中的氧化性物质和金属表面会发生反应，产生氧化皮。

而超临界机组电站锅炉运行温度和压力更高，氧化皮脱落的风险也更大。

氧化皮脱落可能出现在锅炉的各个部位，如锅炉管道、过热器、再热器等。

氧化皮脱落不仅阻塞了水循环系统，还会影响设备的散热效果，增加了设备的热负荷，导致设备的过热和腐蚀，甚至发生温度过高的事故。

针对超临界机组电站锅炉氧化皮脱落问题，我们可以采取以下措施进行防治：1. 加强水处理：通过对进水和循环水进行净化和处理，去除水中的杂质和氧化性物质，减少氧化皮的产生。

2. 优化化学控制：合理控制水化学条件，减少水中的溶解氧含量，调整水的pH值，控制水中的硅酸盐、氯离子等含量，降低锅炉水和金属表面之间的化学反应，减少氧化皮的形成。

3. 清洗和除锈：定期对设备进行清洗和除锈，去除已形成的氧化皮，恢复金属表面的平整度和光洁度。

4. 薄膜保护：在金属表面形成薄膜，减少与水中氧化性物质的接触，从而防止氧化皮的产生。

可以使用缓蚀剂、缓蚀剂、阻垢剂等加入水循环系统中，形成保护膜。

5. 定期维护和检查：定期对设备进行维护和检查，发现问题及时修复，防止问题扩大。

在实际操作中，除了以上几点防治措施，还可以根据具体情况制定更有针对性的措施，如增加设备的冷却和散热功能，改善水的流动状态等。

超临界机组电站锅炉氧化皮脱落问题需要进行全面的分析和防治。

通过加强水处理、优化化学控制、清洗和除锈、薄膜保护以及定期维护和检查等措施，可以有效减少氧化皮的产生，延长设备的使用寿命，提高电站锅炉的运行效率和安全性。

超超临界锅炉高温受热面氧化皮脱落与治理超超临界锅炉是目前煤电行业的重要技术装备之一，具有高效、节能、环保等优势。

而在超超临界锅炉中，高温受热面氧化皮脱落问题一直存在，极大地影响了锅炉的安全稳定运行。

因此，本文将从氧化皮脱落原因出发，结合治理方法进行分析和探讨。

一、氧化皮脱落的原因（一）锅炉设备本身原因1.锅炉受热面设计不合理，导致高温部位温差大，容易导致氧化皮脱落。

2.使用不合适的材料，使受热面在高温和高压条件下易形变、易脆化，进而影响受热面的脱落问题。

3.受热面的加工质量不合格，如表面光洁度差、残留应力大，会导致受热面氧化皮质量差、易脱落等。

（二）运行条件原因1.过量热流通，超过受热面耐热极限，导致受热面温度过高，氧化皮形成与脱落问题突出。

2.燃料不纯，煤粉不能完全燃烧，会堆积在受热面上，导致脱落。

3.水质不良，水质中存在高浓度的溶解氧、CO2等物质，影响受热面材料的稳定性和抗氧化能力。

（三）操作原因1.启停操作频繁，使得锅炉设备更加容易受到温度、温差的变化，导致受热面氧化皮脱落。

2.锅炉的清洗不及时、清洗不彻底，导致受热面上的氧化皮积累，进而形成较大的氧化皮，加剧脱落问题。

二、治理方法针对氧化皮脱落的原因，可以采取以下治理方法：（一）锅炉设备本身治理1.改变受热面结构设计，避免锅炉扭曲、变形，尽量减少应力。

2.选用高温、高压下能够提高材料抗氧化、抗脱落能力的高温合金材料。

3.加强受热面的加工质量，提高表面光洁度，降低表面残余应力。

（二）运行条件治理1.加强热流量的控制，避免过量热流，将蒸汽压力、出口温度控制在正常范围内。

2.优化燃烧工艺，严格控制煤粉的燃烧效果，避免其堆积在受热面上。

3.严格控制水质，加强锅炉水处理，降低水质中的溶解氧、CO2等物质含量。

（三）操作治理1.采取合理的启停操作，避免锅炉受热面温度变化过大。

2.加强清洗和维护工作，定期对受热面进行清洗，保持受热面的干净和稳定。

综上所述，针对超超临界锅炉高温受热面氧化皮脱落问题，需要综合考虑锅炉设备本身、运行条件和操作等多个方面，采取科学合理的治理方法，才能有效地解决这一问题，确保锅炉的安全稳定运行。

超临界机组电站锅炉氧化皮脱落的分析与防治超临界机组电站锅炉是现代化的汽轮机发电装置，其关键部件之一即是锅炉。

锅炉的主要功能是将燃料的化学能转化为蒸汽能，并将蒸汽压力转化为机械能或电能。

在锅炉的运行过程中，由于锅炉进口水的含氧量、水质、水温等因素的影响，会产生氧化皮，影响锅炉的正常运行。

本文对氧化皮的形成原因、脱落的危害以及相应的防治措施进行分析。

一、氧化皮的形成原因在超临界机组电站锅炉运行中，锅炉的内壁与水接触，水中的氧气会与金属反应，产生一层氧化膜即氧化皮。

氧化皮生长速度受水中氧气浓度、水温、金属材料、水质等因素影响。

尤其是在高温高压条件下，氧化皮更容易产生和生长。

此外，由于水中掺杂有各种离子，如钙、镁、铁、铜等金属及其离子、硫酸盐、碳酸盐等化合物，在高温高压条件下，它们会沉积在锅炉内壁上，形成污垢和沉淀物，这也会引起氧化皮的生长。

二、氧化皮的危害1. 减小了热传递效率氧化皮的存在减小了锅炉的热传递效率。

经过氧化皮的内壁，热量需要穿过氧化层才能传递到水中，传热效率受到限制。

2. 降低了金属材料的强度氧化皮的形成不仅仅是一层膜，它还会继续生长，加速金属材料的老化、腐蚀和疲劳。

氧化皮层会加速金属材料的脆化、裂纹产生，降低材料强度，从而破坏锅炉的安全性能。

3. 影响水质氧化皮的流失和脱落会使得锅炉进口水中含氧量、金属杂质离子等因素发生变化，从而影响锅炉的水质的稳定性。

水质的不稳定对锅炉正常运行产生了负面影响，增加了锅炉的故障率和维护成本。

三、氧化皮的防治措施为了防止氧化皮的产生，需要对锅炉水质进行严格管理，排除水中氧气、二氧化碳等成分，同时要控制锅炉温度和压力，以减缓氧化皮的生成速度。

对于已经形成的氧化皮，需要定期进行清除和维护。

一般直接清除氧化皮是不可行的，需要了解氧化皮的性质和生长情况，采取适当的去氧化皮措施。

1. 喷水清洗法在锅炉运行时，通过器具喷洒水，实现对氧化皮的清洗。

但是，由于清洗时锅炉需要停机，影响发电量；此外，喷洒水会使得钢材的运动钝化层被冲掉，从而加速钢材的腐蚀速度。

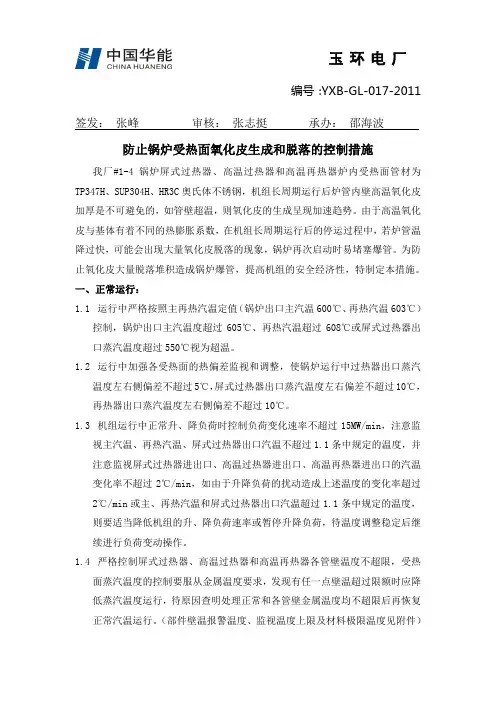

玉环电厂编号：YXB-GL-017-2011 签发：张峰审核：张志挺承办：邵海波防止锅炉受热面氧化皮生成和脱落的控制措施我厂#1-4锅炉屏式过热器、高温过热器和高温再热器炉内受热面管材为TP347H、SUP304H、HR3C奥氏体不锈钢，机组长周期运行后炉管内壁高温氧化皮加厚是不可避免的，如管壁超温，则氧化皮的生成呈现加速趋势。

由于高温氧化皮与基体有着不同的热膨胀系数，在机组长周期运行后的停运过程中，若炉管温降过快，可能会出现大量氧化皮脱落的现象，锅炉再次启动时易堵塞爆管。

为防止氧化皮大量脱落堆积造成锅炉爆管，提高机组的安全经济性，特制定本措施。

一、正常运行：1.1 运行中严格按照主再热汽温定值（锅炉出口主汽温600℃、再热汽温603℃）控制，锅炉出口主汽温度超过605℃、再热汽温超过608℃或屏式过热器出口蒸汽温度超过550℃视为超温。

1.2 运行中加强各受热面的热偏差监视和调整，使锅炉运行中过热器出口蒸汽温度左右侧偏差不超过5℃，屏式过热器出口蒸汽温度左右偏差不超过10℃，再热器出口蒸汽温度左右侧偏差不超过10℃。

1.3 机组运行中正常升、降负荷时控制负荷变化速率不超过15MW/min，注意监视主汽温、再热汽温、屏式过热器出口汽温不超过1.1条中规定的温度，并注意监视屏式过热器进出口、高温过热器进出口、高温再热器进出口的汽温变化率不超过2℃/min，如由于升降负荷的扰动造成上述温度的变化率超过2℃/min或主、再热汽温和屏式过热器出口汽温超过1.1条中规定的温度，则要适当降低机组的升、降负荷速率或暂停升降负荷，待温度调整稳定后继续进行负荷变动操作。

1.4 严格控制屏式过热器、高温过热器和高温再热器各管壁温度不超限，受热面蒸汽温度的控制要服从金属温度要求，发现有任一点壁温超过限额时应降低蒸汽温度运行，待原因查明处理正常和各管壁金属温度均不超限后再恢复正常汽温运行。

（部件壁温报警温度、监视温度上限及材料极限温度见附件）1.5 正常运行中过热器一、二、三级减温水和再热器烟气挡板应处于可调整的中间位置，再热器事故减温水应处于良好的备用状态，防止炉膛热负荷扰动时受热面超温。

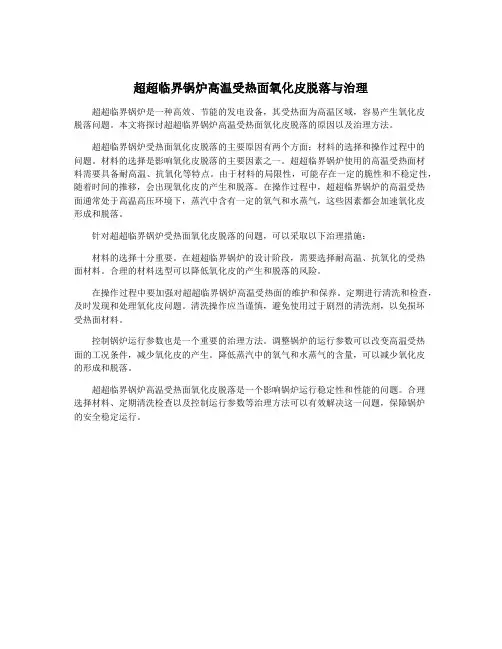

超超临界锅炉高温受热面氧化皮脱落与治理超超临界锅炉是一种高效、节能的发电设备，其受热面为高温区域，容易产生氧化皮脱落问题。

本文将探讨超超临界锅炉高温受热面氧化皮脱落的原因以及治理方法。

超超临界锅炉受热面氧化皮脱落的主要原因有两个方面：材料的选择和操作过程中的问题。

材料的选择是影响氧化皮脱落的主要因素之一。

超超临界锅炉使用的高温受热面材料需要具备耐高温、抗氧化等特点。

由于材料的局限性，可能存在一定的脆性和不稳定性，随着时间的推移，会出现氧化皮的产生和脱落。

在操作过程中，超超临界锅炉的高温受热面通常处于高温高压环境下，蒸汽中含有一定的氧气和水蒸气，这些因素都会加速氧化皮形成和脱落。

针对超超临界锅炉受热面氧化皮脱落的问题，可以采取以下治理措施：材料的选择十分重要。

在超超临界锅炉的设计阶段，需要选择耐高温、抗氧化的受热面材料。

合理的材料选型可以降低氧化皮的产生和脱落的风险。

在操作过程中要加强对超超临界锅炉高温受热面的维护和保养。

定期进行清洗和检查，及时发现和处理氧化皮问题。

清洗操作应当谨慎，避免使用过于剧烈的清洗剂，以免损坏受热面材料。

控制锅炉运行参数也是一个重要的治理方法。

调整锅炉的运行参数可以改变高温受热面的工况条件，减少氧化皮的产生。

降低蒸汽中的氧气和水蒸气的含量，可以减少氧化皮的形成和脱落。

超超临界锅炉高温受热面氧化皮脱落是一个影响锅炉运行稳定性和性能的问题。

合理选择材料、定期清洗检查以及控制运行参数等治理方法可以有效解决这一问题，保障锅炉的安全稳定运行。

超超临界锅炉高温受热面氧化皮脱落与治理超超临界锅炉是一种高效、节能的燃煤锅炉，其受热面温度高达700摄氏度以上，因此受热面氧化皮脱落是其常见问题之一。

这种问题不仅影响了锅炉的正常工作，还可能对环境造成污染，因此需要有效的治理措施。

超超临界锅炉高温受热面氧化皮脱落的原因主要包括以下几点：一、受热面温度高，焚烧介质中含有一定的硫、氧等元素，在高温条件下易发生氧化反应，导致氧化皮的脱落。

二、锅炉内部高温高压环境容易造成材料疲劳和腐蚀，进而导致受热面氧化皮的产生和脱落。

三、煤种的选择和燃烧稳定性等因素也会影响受热面氧化皮的生成和脱落。

受热面氧化皮脱落的问题一旦发生，将直接影响超超临界锅炉的运行效率和安全性。

对于受热面氧化皮的治理十分重要。

下面将从预防和治理两方面进行详细介绍。

预防措施：1、选择合适的材料。

在设计和选材的过程中，需要考虑锅炉的工作温度、压力等因素，选择耐高温、耐腐蚀的材料，以减少氧化皮的生成和脱落。

2、燃料的选择和燃烧的稳定性。

选择低硫、低灰分的煤种，并保持良好的燃烧条件，避免煤灰中的硫等元素过量进入受热面，减少氧化皮的产生。

3、加强设备维护和保养，及时清理受热面。

定期对受热面进行清洗和检查，及时发现和处理氧化皮的问题，避免其脱落导致其他问题的发生。

治理措施：1、采取有效的防脱固化措施。

使用化学品对受热面进行浸渍或涂覆处理，形成一层坚固的覆盖层，防止氧化皮脱落。

2、采取表面处理技术。

利用喷涂、镀覆等技术对受热面进行表面处理，提高其抗氧化性和耐磨性，延长受热面的使用寿命。

3、优化燃烧控制。

通过优化燃烧系统和控制设备，减少煤灰中的有害元素进入受热面，降低氧化皮的产生。

超超临界锅炉高温受热面氧化皮脱落是一个需要重视和解决的问题。

预防和治理措施需要多方面合力，包括材料选用、燃料选择、设备维护、化学处理等方面，才能有效地延长受热面的使用寿命，保证锅炉的安全稳定运行。

希望借助技术的不断发展和进步，能够找到更加有效的预防和治理方法，为超超临界锅炉的运行提供更多的保障。
