工程施工组织设计施工现场总平面布置

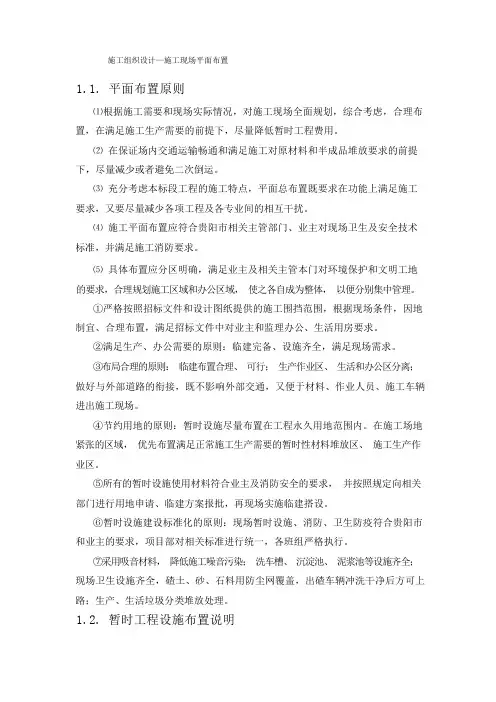

施工组织设计—施工现场平面布置1.1. 平面布置原则⑴根据施工需要和现场实际情况，对施工现场全面规划，综合考虑，合理布置，在满足施工生产需要的前提下，尽量降低暂时工程费用。

⑵ 在保证场内交通运输畅通和满足施工对原材料和半成品堆放要求的前提下，尽量减少或者避免二次倒运。

⑶ 充分考虑本标段工程的施工特点，平面总布置既要求在功能上满足施工要求，又要尽量减少各项工程及各专业间的相互干扰。

⑷ 施工平面布置应符合贵阳市相关主管部门、业主对现场卫生及安全技术标准，并满足施工消防要求。

⑸ 具体布置应分区明确，满足业主及相关主管本门对环境保护和文明工地的要求，合理规划施工区域和办公区域，使之各自成为整体，以便分别集中管理。

①严格按照招标文件和设计图纸提供的施工围挡范围，根据现场条件，因地制宜、合理布置，满足招标文件中对业主和监理办公、生活用房要求。

②满足生产、办公需要的原则：临建完备、设施齐全，满足现场需求。

③布局合理的原则：临建布置合理、可行；生产作业区、生活和办公区分离；做好与外部道路的衔接，既不影响外部交通，又便于材料、作业人员、施工车辆进出施工现场。

④节约用地的原则：暂时设施尽量布置在工程永久用地范围内。

在施工场地紧张的区域，优先布置满足正常施工生产需要的暂时性材料堆放区、施工生产作业区。

⑤所有的暂时设施使用材料符合业主及消防安全的要求，并按照规定向相关部门进行用地申请、临建方案报批，再现场实施临建搭设。

⑥暂时设施建设标准化的原则：现场暂时设施、消防、卫生防疫符合贵阳市和业主的要求，项目部对相关标准进行统一，各班组严格执行。

⑦采用吸音材料，降低施工噪音污染；洗车槽、沉淀池、泥浆池等设施齐全；现场卫生设施齐全，碴土、砂、石料用防尘网覆盖，出碴车辆冲洗干净后方可上路；生产、生活垃圾分类堆放处理。

1.2. 暂时工程设施布置说明项目部驻地拟修筑在基地跑马场靠田径场位置，不超出借地范围，下属土建、安装、等班组驻地在附近租用民房，其余施工生产暂时设施均匀分布在无建造物及构筑物干扰的红线内空暇区域，避免在工程建设过程中需要更换临建位置或者重复修筑，增大施工成本、影响工期，在条件允许的情况下，布置位置需材料进出便利，挨近施工主便道且距离各使用部位距离较均衡，临设的规模、数量、类型必须要满足施工进度要求，尽量设置在塔吊范围覆盖范围内或者建造物旁吊车的工作半径内，做到从加工场吊运至施工部位一次到位，不需要利用平板车等辅助转运工具。

施工现场总平面布置项目经理部的工程部具体负责施工平面规划的组织、管理和实施。

做到定置管理，物流畅通，施工道路、排水、用电、用水到位。

并按安全、文明施工管理规定进行施工，确保的业主正常生产和工程的顺利进行。

一、施工用电1施工现场临时用电由业主提供630KW箱变接入。

2、用3*150+2*95mr∩2橡皮铜质五芯电缆，从配电总箱分路接至配电分箱，负责重型生产车间北面的灯架等场地周围施工供电。

3、用3*150+2*95mm2橡皮铜质五芯电缆，接至配电分箱，供材料加工场地。

4、用3*50+2*25mm2橡皮铜质五芯电缆，接至配电分箱，供办公区、生活区用电。

5、施工电源采用三相五线制，零线和地线分别设置，配电箱内配有漏电保护开关。

施工电缆管线沿施工道路敷设，在穿过道路处均要套以钢管，并埋入地下0∙7m,并将标志牌置于电缆线路上方。

二、施工用水与消防用水1在施工区域内用水由业主原有给水管接点引入，设置水表并负责相关维护管理工作。

施工时水管沿地面铺设,埋入地下200mm o2、设置临时消防栓与施工临时给水管路接通，形成本工程的消防系统。

三、施工道路1本工程施工道路按总平面图中道路提前进行路基施工。

测量定位后，根据现场实际修筑6米宽临时施工道路。

2、在已有厂区道路使用过程中，当施工与生产发生时矛盾时，服从业主协调，密切与生产配合，确保不影响生产的正常进行。

四、施工用地及堆场1现场北侧材料堆场及加工场地，并设置门卫、茶水间、吸烟室、厕所，主体施工完后，在场地的北侧钢筋、模板堆场改为钢结构构件堆场。

2、临时少量构件、材料堆场随施工进展而变化。

主钢构件随吊随运。

五、施工场地排水施工场地四周设置明沟排水，并设置沉淀池，经沉淀后排入已有雨水管道。

六、临时办公设施及生活设施临时办公区、生活区设置在现场东北侧位置，七、工程质量保证措施1、质量目标本工程质量目标为合格。

为确保工程质量，从质量管理体系的各工序质量程度网络控制两大方面严格控制，并制定出相应的质量保证措施以确保工程的质量。

工程施工组织设计施工现场总平面布置Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#施工现场总平面布置第一节现场概况及部署一、现场概况施工现施主要出入口宽度为6m宽的混凝土硬化道路；场地周围围墙沿着用地红线砌筑以及甲方审核划定的位置砌筑；基坑开挖后上口边坡线距围墙距离较小处，设置安全警示，基坑周圈设置安全防护，并充分利用现场一切可以利用的场地作为三类设施布置场地。

二、部署针对施工现场场地的实际因素，我公司特作如下部署：1、在场地布置办公区供管理人员办公和工人住宿、生活卫生等设施，并按规定分区分隔。

2、我公司根据本工程施工总体部署对其不同施工阶段的划分，按照“方便施工，就近布置，见缝插针”的原则，将现场周边除建筑以外的空地合理利用，布置施工场地。

第二节现场平面分阶段布置及说明一、机械设备配备布置本阶段机械设备主要包括：混凝土输送泵等，混凝土输送泵布置1台，布置在道路畅通靠近施工部位，并配置相应的泵管等。

二、加工场地布置我公司尽可能利用周边空闲场地进行钢筋、模板的加工，各施工段循环进行施工，材料运输利用塔吊进行配合。

三、主体结构施工阶段1、平面布置：根据金华市安全文明施工要求标准进行全封闭砌筑，在主出入口通道处设大门、门卫值班室，并根据实际情况布置大型机械设备、小型加工设备以及施工用水用电等。

2、机械设备配备布置：机械设备配备有：钢筋加工设备、木工加工设备、混凝土输送泵等。

3、加工场地布置：合理布置钢筋、模板加工场地，并配备相应的加工机械。

四、装修施工阶段保留原有围墙、大门以及现场临时施工通道，在场地内集中设立砂浆搅拌机用于装修阶段水泥砂浆的制备，砂浆拌制完毕后由翻斗车或小推车运至各所需位置。

五、场地道路及排水设施根据市建设局文明施工文件规定场地内地面要硬化，故除建筑物占地范围、绿化以外的场地全部予以硬化，以达到规定要求，为工程施工创造一个良好的环境。

施工总体部署及现场总平面布置第一节施工作业安排本工程的主要难点是路基施工。

施工作业队安排情况为：路基施工队，管道、箱涵、构造物施工队、爆破施工队及路面施工队。

一、作业安排原则采用平行、流水、交叉的作业方法施工，以确保工期。

1、保证各施工段做到连续施工，杜绝因施工安排不当而造成的窝工及返工现象；2、对于隐蔽工程，尽可能加强人员、机械设备的投入，为下道工序提供最大的工作面。

二、施工安排1、进场后，集中力量设施贯穿全线的施工便道，并做好雨期排水工作，为工程能更好的全面施工创造条件。

2、根据现场实际情况将工程项目施工分成五个施工区段。

以上区段土方在优化平衡后，多出的土石方运至业主指定弃土场；3、全线的综合管沟、箱涵、管道工程实行平行、交叉式施工。

4、根据路床成型情况平行交叉施工路面结构层第二节劳动力安排劳动力挑选经验丰富，业务熟悉、政治可靠的骨干气力，工程办理班子由参加过相似工程的精英构成，保证该工程顺利进行。

对各施工队进行划区施工、流水作业。

第三节主要物资安排第四节机械设备配备根据施工组织设计确定的施工方案，调集各种所需的机械设备，加大投入保证本工程顺利完成。

第五节施工总平面布置一、施工现场布置根据现场勘察与本工程特点及总体施工方案要求，对施工现场平面布置如下：1、根据现场实际情况，在本工程K19+540处租用民房作为工程建设项目经理部，设置办公室，宿舍、食堂、仓库、厕所等；在K18+780、k17+700处租用了当地民房作为工程现场人员的宿舍、食堂、仓库、厕所和办公场地。

2、在箱涵处搭设临时工棚作为箱涵的钢筋及模板加工制作区。

二、临时设施及临时用地计划1．供电情况临时设施用电采用临时变压器接入，设置独立地综合配电箱，再划分接入各用电部位，每用电部位设一泄电保护开关，以确保临时设施用电的安全。

2．供水情况临时设施用水比较方便，可由附近堰塘取水。

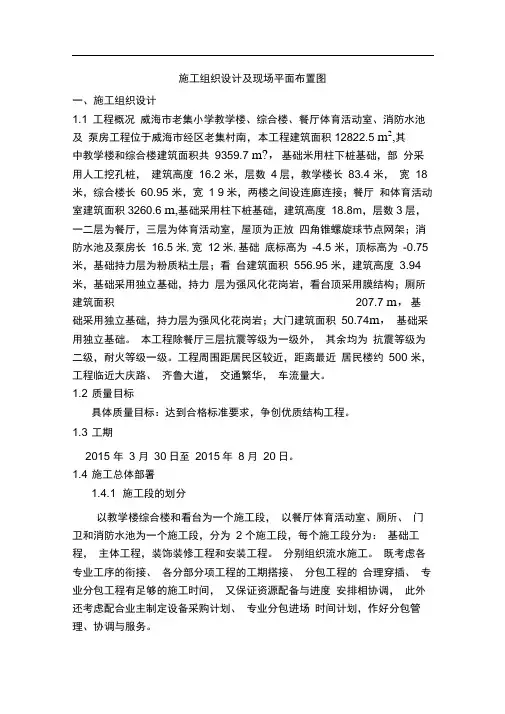

施工组织设计及现场平面布置图一、施工组织设计1.1 工程概况威海市老集小学教学楼、综合楼、餐厅体育活动室、消防水池及泵房工程位于威海市经区老集村南，本工程建筑面积12822.5 m2,其中教学楼和综合楼建筑面积共9359.7 m?，基础米用柱下桩基础，部分采用人工挖孔桩，建筑高度16.2 米，层数4层，教学楼长83.4 米，宽18米，综合楼长60.95 米，宽1 9米，两楼之间设连廊连接；餐厅和体育活动室建筑面积3260.6 m,基础采用柱下桩基础，建筑高度18.8m，层数3层，一二层为餐厅，三层为体育活动室，屋顶为正放四角锥螺旋球节点网架；消防水池及泵房长16.5 米,宽12米,基础底标高为-4.5 米，顶标高为-0.75 米，基础持力层为粉质粘土层；看台建筑面积556.95 米，建筑高度3.94 米，基础采用独立基础，持力层为强风化花岗岩，看台顶采用膜结构；厕所建筑面积207.7 m，基础采用独立基础，持力层为强风化花岗岩；大门建筑面积50.74m，基础采用独立基础。

本工程除餐厅三层抗震等级为一级外，其余均为抗震等级为二级，耐火等级一级。

工程周围距居民区较近，距离最近居民楼约500 米，工程临近大庆路、齐鲁大道，交通繁华，车流量大。

1.2 质量目标具体质量目标：达到合格标准要求，争创优质结构工程。

1.3 工期2015 年3 月30日至2015年8 月20日。

1.4 施工总体部署1.4.1 施工段的划分以教学楼综合楼和看台为一个施工段，以餐厅体育活动室、厕所、门卫和消防水池为一个施工段，分为2 个施工段，每个施工段分为：基础工程，主体工程，装饰装修工程和安装工程。

分别组织流水施工。

既考虑各专业工序的衔接、各分部分项工程的工期搭接、分包工程的合理穿插、专业分包工程有足够的施工时间，又保证资源配备与进度安排相协调，此外还考虑配合业主制定设备采购计划、专业分包进场时间计划，作好分包管理、协调与服务。

施工部署及施工现场总平面布置1、施工总平面布置1、场容场貌布置⑴现场布置按照基础、结构、装饰等不同阶段进行场地布置管理和调整，在大门口设置工程概况牌，场布图以及各项规章制度宣传栏。

⑵道路与场地道路畅通、平坦、整洁、不乱堆乱放，无散落物。

场地平整不积水，无散落的杂物及散物。

场地四周排水系统畅通不堵。

建筑垃圾集中堆放及时处理。

四周围墙粉刷并书写工程名称，安装路灯照明。

本工程临时道路布设整体考虑确保满足施工要求，施工区域的施工道路与主干道连接，道路两侧布置良好的排水设施。

现场施工主干道宽6米，辅道宽4米，做法：素土夯实、300厚塘渣垫层、100厚碎石、150厚素砼。

人行便道宽80cm，做法：素土夯实、50厚碎石、80厚素砼。

⑶班组落手清班组做好操作落手清，随做随清，防止尘土飞扬、污水外流、车辆带泥运行等现象发生。

对班组落手清定期检查考核，做好奖优罚劣工作。

⑷大堆材料砂石分类，集成堆放成方，底脚边用边清。

砌体材料归类成垛，堆放整齐，碎砖料随用随清。

灰池砌筑符合标准，做到灰不外溢，渣不乱倒。

⑸周转设备及构配件施工设施设备、模板、木方、钢管等集中堆放、整齐，做到规划成方，分类堆放，不散不乱。

钢材、成型钢筋分类集中堆放。

其它材料按保管要求，分门别类，加强管理。

2、生活卫生⑴落实卫生专职管理人员和保洁人员，落实卫生责任制，定期检查考核宿舍卫生，并上牌公布。

⑵设茶水亭和茶水桶，保证饮用水清洁。

⑶工地内厕所落实专人管理，保持清洁卫生。

⑷浴室（更衣室）清洁卫生，冬季保证热水供应。

⑸生活垃圾集中堆放，与城市环卫联系及时处理。

3、文明施工⑴采取措施确保施工现场门口城市道路四周环境卫生。

⑵工地内进行绿化布置，种植草坪、花木，创造一个生机蓬勃的工作、生活环境。

⑶提高职工的环保意识，请环保部门的专家讲解环保知识。

⑷合理安排施工流水段，减少夜间施工。

⑸对现场的排水系统进行统一的布置，对生活区的垃圾定期清除，对现场的排水沟定期清理。

施工部署及现场平面布置由公司有关领导及主管部门牵头，组建针对本工程施工管理的强有力的项目经理部，在认真阅读理解施工合同及施工图纸的基础上，做到对施工过程中方方面面影响因素的准确把握，借助有关计算机软件等先进的科技手段，经专业人员对本工程全部要求进行能力论证，并找出了本工程施工的重点和难点，确定了本工程施工目标和管理目标。

第一节施工平面布置图一、施工总平面布置概述1、布置原则及说明（1）、布置原则依据招标文件提供的工程范围，结合本标段施工特点，在满足正常施工的生产管理的前提下，本着节约、安全、合理、经济、整洁、文明、保护环境的目的进行布置。

1）、作业区与办公生活区分开，保证物流畅通，方便，信息沟通，降低搬运成本，创造良好的生产和生活环境。

2）、临时布置满足使用时间限制，减少施工干扰，维护施工、交通安全，保护环境。

3）、临时设施可靠、合理、经济，充分就地利用既有设施，充分考虑冬、雨季、夜间、节假日和平行交叉作业的影响因素。

（2）、布置说明本工程施工项目工作量分布较平均，因此秉承“合理划分、简便管理”的原则，驻地距施工现场不远，可直接步行进入施工现场。

2、主要工程准备（1）、驻地建设我单位根据对图纸的认真研究，对施工现场仔细踏勘，同时考虑到对本合同工程管理和车辆出入的便利，拟在附近租用房屋及院内空地作为项目经理部办公生活生产地点。

（2）、通讯及电力设施等1）、通讯待进场后由项目经理部与当地电信部门联系安装2台程控电话及一台有线传真电话，主要人员配备手机，测量班配备对讲机，解决项目部与各施工队、业主、监理之间的通信联络，保证信息传递及时畅通，提高办事效率。

2）、电力我公司根据现场调查，原则上生产生活用电由甲方提供接入点。

3）、水资源项目经理部生产生活用水均采用自来水。

二、交通导行1、组织管理：有交通导行领导小组。

交通导行方案符合公司及公安交管局的要求。

道路施工职工安全教育知晓率100%。

严禁将车辆通行证外借他人。

施工总平面、现场临时设施布置一、施工现场平面布置原则1、要满足施工需要，方便施工管理，确保施工质量、安全、进度和环保的要求。

2、在允许的施工用地范围内布置，避免扩大用地范围，合理安排施工程序，分期进行施工场地的规划，将对交通及周围环境影响程度降至最小、将现有场地的作用发挥到最大化。

3、处理好交通线路与临时道路的关系，保证该地区交通运行通畅，避免拥挤和堵车现象发生。

4、场地布置遵循“三防”原则，消除不安定因素，防火、防水、防盗设施齐全且布置合理。

二、施工总平面图布置图1、现场临时设施布置情况施工现场各种临时设施分别布置在施工现场内，现场主要设置办公区；大型工具堆放区、加工区；材料堆放区；搅拌站以及水泥库等设施。

3、办公区办公区设置项目经理办公室、项目部办公室等。

4、周转材料堆场5、生活居住区生活区设食堂，内配冰柜、蒸箱、炉灶等设施。

炉灶采用燃气炉灶，满足施工人员用餐。

6、施工主要机具、设备布置方案按总体部署及施工进度的要求，购置和配备必须的施工机械，解决施工中运输加工任务。

7、施工现场临时用电方案根据建设单位提供的电源及水源，于现场一侧设立配电间，按平面布置，将平面与立面施工用电分开布置。

生活区分办公照明和宿舍照明用电，生产区用电分两路，一路为机械用电，一路为现场施工照明。

8、施工现场临时用水方案根据建设单位提供的施工用水，为满足各施工段、生活区的使用，进行了平面分点布置。

配水管网的布置方法根据本公司以往类似工程经验，主杆线采用中48镀锌管，支管采用中25镀锌管。

现场用水采用环向封闭布置，优点是能保证供水的可靠性，当管网某一处发生故障时，水仍可以正常使用。

9、施工现场临时排水方案施工区域排水：本工程各施工阶段的施工排水都统一安排，一次性投资，在每个建筑单体的四周都设置排水沟，在临时施工道路的两侧设置排水明沟及窨井，污水经沉淀后排入下水道。

10、施工现场临时消防方案消防设施的配置和布置的合理与否，是关系到每个施工阶段的防火安全问题，因此必须经过周密合理的考虑。

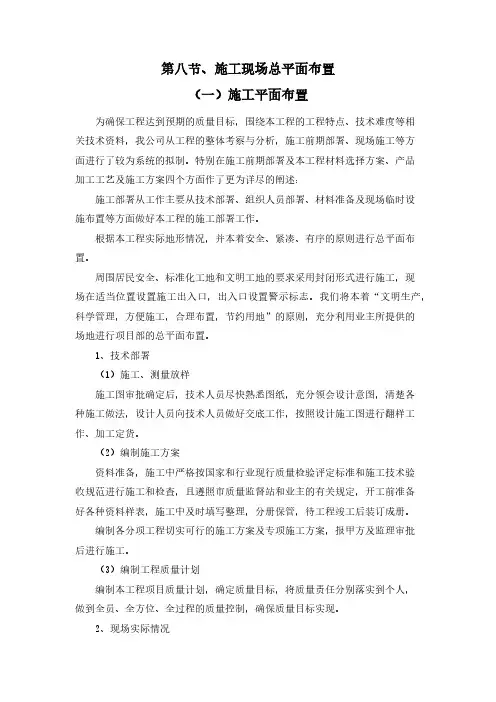

第八节、施工现场总平面布置（一）施工平面布置为确保工程达到预期的质量目标，围绕本工程的工程特点、技术难度等相关技术资料，我公司从工程的整体考察与分析，施工前期部署、现场施工等方面进行了较为系统的拟制。

特别在施工前期部署及本工程材料选择方案、产品加工工艺及施工方案四个方面作了更为详尽的阐述：施工部署从工作主要从技术部署、组织人员部署、材料准备及现场临时设施布置等方面做好本工程的施工部署工作。

根据本工程实际地形情况，并本着安全、紧凑、有序的原则进行总平面布置。

周围居民安全、标准化工地和文明工地的要求采用封闭形式进行施工，现场在适当位置设置施工出入口，出入口设置警示标志。

我们将本着“文明生产，科学管理，方便施工，合理布置，节约用地”的原则，充分利用业主所提供的场地进行项目部的总平面布置。

1、技术部署（1）施工、测量放样施工图审批确定后，技术人员尽快熟悉图纸，充分领会设计意图，清楚各种施工做法，设计人员向技术人员做好交底工作，按照设计施工图进行翻样工作、加工定货。

（2）编制施工方案资料准备，施工中严格按国家和行业现行质量检验评定标准和施工技术验收规范进行施工和检查，且遵照市质量监督站和业主的有关规定，开工前准备好各种资料样表，施工中及时填写整理，分册保管，待工程竣工后装订成册。

编制各分项工程切实可行的施工方案及专项施工方案，报甲方及监理审批后进行施工。

（3）编制工程质量计划编制本工程项目质量计划，确定质量目标，将质量责任分别落实到个人，做到全员、全方位、全过程的质量控制，确保质量目标实现。

2、现场实际情况（1）本工程具有良好的交通条件；现场场地宽敞，具有良好的施工条件。

（2）施工用水、用电由建设单位负责接至施工场地内，场内施工排水可以经过处理后排放。

（二）总平面原则、依据说明根据现场的实际情况，结合主体工程量的分布及工期要求、施工程序，进行科学合理的施工总平面布置及管理能够有效地提高生产效率，同时避免重复运输等影响工程进度的情况出现。

施工部署和总平面布置1平面布置图1.1总平面布置图总平面布置图附后。

1.1.1生产及生活用地项目经理部办公及生活用地计划在分期分片布置。

加工区利用现场围蔽的施工场地分期搭建。

1.1.2进场道路及交通疏导（1）按照“修路人想着行路人”的文明施工宗旨，尽量合理利用原有旧路及周围道路作为主进场道路。

（2）开工前应与交管部门做好交通疏导、组织及预告工作，确保施工期间车辆能够畅通运行。

安排好半幅施工的交通疏导工作，设置施工围挡，保证安全施工和行车的通顺。

1.1.3生产和生活用电、用水本标段工程采取与当地供电部门协商后，利用当地电源。

另准备3台变压器和8台120kW移动式发电机以备需要时的正常办公及生活用。

开工前与有关部门协商，本工程施工和生活用水均采用自来水。

1.1.4施工场地的防、排水施工现场布设连续、顺畅的排水系统，确保场区内的施工和生活污水、雨水能够顺利疏排，施工及生活污水经处理达标后排入附近相应的下水道内。

1.1.5通讯设备为联系方便，在现场安装程控电话，项目管理人员和施工负责人均配备移动电话，保证信息畅通；按业主要求，配备计算机和相应技术力量、软件进行工程计划、质量等项目的管理。

1.1.6物资供应若我公司有幸中标，与经常合作的供应商提前签订供应协议，保证材料的及时供应。

本工程不设拌和站，混凝土、水泥、碎石、灰土等材料均采取就近购买的方式。

具体平面布置见（施工总平面布置图和项目经理部平面布置）。

3项目经理部平面布置图41.2分期实施平面布置图561.3交通导行图72.1.4项目经理部1.4.1组织机构框图1.4.2项目经理项目经理是本项目工程的直接责任人，负责组织开展质量体系活动，确立本项目质量目标，组织编制实施性施工组织设计。

直接负责工程的组织指挥，传达业主、监理、项目经理部的指令并组织实施，对项目部人员的任免、聘用、奖罚有批准权。

负责施工现场全面的文明施工管理，组建施工现场的文明施工领导小组，并结合本工程特点，制定文明施工管理细则。

( 1 )建造物的轮廓以外墙线为准，粗线，挑出阳台等用细线表示。

细线调为 0.09 毫米比较好看，轮廓线调为 0.5 毫米比较合适。

注意对绘制线条的线宽进行调整，总平图做到粗、中粗、细线条合理美观。

( 1 )地下室轮廓线在地下室阶段强调，其他阶段弱化。

有时候在地下室边线加之基坑支护。

( 2 )周围已建建造及道路可保留，但须弱化。

( 3 )遵循原则，重要构件强化，次要构件弱化。

在绘制中，注意协调不同文字标注的字号统一，使整体完整协调。

比如：楼栋号文字标注采用相同字号；临设、加工房、堆场采用相同字号；说明文字和图例采用相同字号；图名最大，按实际选用。

图例以简洁形象为宗旨。

在绘制的过程中注意先后的统一。

( 1 )地下室车库出入口(若完成) ，在主体阶段需保留。

( 2 )结合进度，在总体建造的施工阶段可能浮现个别楼栋滞后建造，那末要注意在图上表现。

( 3 )加工场地及施工道路的转换需明确。

( 4 )塔吊安装拆除时间和总平图上对应。

( 5 )砌体插入时间与施工升降机、物料提升机的布置安排时间统一。

对总平中的塔吊、施工电梯、施工大门、钢筋加工房等进行数字编号。

( 1 )平面布置科学合理，施工场地占用面积少；( 2 )合理组织运输，减少二次搬运；( 3 )施工区域的划分和场地的暂时占用应符合总体施工部署和施工流程的要求，减少相互干扰；( 4 )充分利用既有建(构)筑物和既有设施为项目施工服务，降低暂时设施的建造费用；( 5 )符合节能、环保、安全和消防等要求；( 6 )暂时设施应方便生产和生活，办公区，生活区和生产区宜分离设置；( 7 )遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。

( 1 )项目施工用地范围内的地形状况；( 2 )全部拟建的建(构)筑物和其他基础设施的位置；( 3 )项目施工用地范围内的加工设施、运输设施、存贮设施、供电设施、供水供热设施、排水排污设施、暂时施工道路和办公、生活用房等；( 4 )施工现场必备的安全、消防、保卫和环境保护等设施；( 5 )相邻的地上、地下既有建(构)筑物及相关环境。

施工现场总平面图布置依据及原则
施工现场总平面图布置依据及原则
施工现场平面布置是本工程施工组织设计的关键环节，其直接关系到施工进度与现场安全文明管理的质量；主要是通过立体的整体规划与现场平面的具体安排手段，达到施工区域安排的合理化、程序化、系统化。

这样不仅有利于简化交差施工的复杂关系，并且有利于综合管理，便于实现文明施工、安全生产的目标。

2.1施工总平面图布置依据
（1）招标人提供的招标文件以及总包的施工总平面布置图；
（2）工程所在地区的原始资料，包括建设、勘察设计单位提供的资料；
（3）原有和拟建建筑工程的位置和尺寸；
（4）幕墙施工方案、施工进度和资源需要具体计划；
（5）业主与总包单位可提供房屋和其他设施。

2.2施工总平面图布置的原则
（1）在满足施工需要和文明施工的前提下，尽可能地节约临时用地，尽可能地减少临时设施的投资，我司结合总包平面图，充分利用总包提供的临时用地，合理分配各区域所需面积，
（2）在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度地减少场内运输，特别是减少场内二次搬运；将所有区域均划分在场内施工道路侧边或场内道路能方便抵达的区域。

我司将“材料临时堆放区”、“设备工具仓储区”及“材料加工区”分配一起，减少材料场内二次运输，便于加工。

（3）符合施工现场安全、防火及卫生要求，并均用制度的形式加以约束。

（4）现场布置紧凑，减少施工用地；
（5）符合业主或总包方要求。

1.施工现场总平面布置及管理1.1.总则根据施工场区实际情况，在总平面布置时，充分考虑下面4个因素：1、充分利用施工空地、避开拟筑物、构筑物，减少二次性临建费用；2、施工道路与总平面规划道路力求一致，减少施工道路费用，并能缩短总平面规划道路施工时间；3、总平面布置必须实用、方便、快捷；4、垂直运输布置见施工现场平面布置图；其余具体情况见施工平面布置图。

1.2.垂直运输设备的布置主体结构施工阶段布置1台F0/23B型（L=50m）塔吊。

装修阶段再投入3台附墙吊和1台施工电梯，砼输送采用泵送和塔吊配合，结构砼由布料杆直接布料。

1.3.现场道路及临时设施布置施工现场与城市主干道相连。

使施工道路顺畅。

材料堆场见施工平面布置图。

1.4.现场办公室布置为满足现场办公需要，在现场布置一栋砖混办公楼兼生活用房，建筑面积约500m2。

1.5.临时用电、临时用水及场区排水平面布置1、根据业主提供的现场内的供水管、排水口、供电电源，确定现场内供水、供电、排水的走向。

本施工方案暂布置内部水电系统走向，待入场后该系统与业主提供的水电源相连接，详细布置见附图。

按临时给排水平面图及系统图的要求，在施工现场设置一个施工用水蓄水池，采用高压水泵送至使用部位。

施工现场的生产排水必须经沉积后才能进入城市的排水管网，厕所的排污必须经过地区级化粪池处理方可进入城市管网。

2、加强对施工现场平面布置的管理，合理利用有限的空间是工程顺利有序进行的关键。

现场临时办公用房、宿舍、食堂、厕所在施工中根据现场实际情况予以确定。

施工总平面布置见附图。

1.6.施工临时用地表详见附表：临时设施布置及临时用地表1.7.解决现场狭窄的措施1、本工程地下室施工阶段因为边坡自然放坡后使得场地较狭窄，部分通道仅容斗车通过。

2、为解决现场狭窄问题，我们在地下室施工阶段，现场不布置或尽量少布置临时设施和堆场，充分利用现有的施工场地，合理进行临时设施及机械的布置。

3、我公司距离现场较近，可将部分人员住宿和材料堆场安排在公司本部，以保证现场有尽量大空间的进行有序施工。
