外墙保温施工工艺流程图文

外墙保温层施工工艺流程外墙保温层施工工艺流程是在建筑外墙表面进行保温处理的一种施工工艺。

它可以有效地降低建筑物的能耗，提高保温效果，改善室内舒适度，减少冷热桥产生和表面温度变化等问题。

本文将详细介绍外墙保温层施工工艺的流程。

一、施工前的准备工作1.建立项目组织体系：确定项目经理、施工班组长和技术人员，并明确各自的职责和任务。

2.调查勘察：对施工现场进行勘察，了解现场环境和施工条件，制定施工方案。

3.材料准备：根据施工方案选择合适的保温材料，并进行预先加工和储备。

二、表面处理1.清扫表面：清除墙面附着物、杂草等。

2.修补裂缝：将墙体裂缝进行填补和修复，确保表面平整。

3.防水处理：涂刷防水涂料，防止水分渗入墙体。

三、保温材料安装1.进行基准线的布置：利用水平仪，按要求在墙体上进行基准线的绘制和标志。

2.挂网安装：根据基准线，使用锚固件和金属杆将金属网固定在墙体上。

3.保温板预埋：在墙面上布置和固定抗压保温板，保证板材与金属网之间的夹层空间。

四、保温层施工1.砂浆抹灰：利用专用工具将预制的保温砂浆涂抹在墙体上，确保平整。

2.玻纤网布铺贴：将玻纤网布贴在涂抹好的保温砂浆层上，增强保温层的抗张强度。

3.保温层抹平：使用专用刮板将保温层的表面抹平，确保整体平整美观。

4.保护层施工：根据施工要求，进行保护层的施工，防止保温层受到外界因素的破坏。

五、面层处理1.粉刷或贴瓷砖：根据设计要求，进行面层处理，可以进行粉刷或者贴瓷砖等。

2.防水处理：在面层处理完成后涂刷防水涂料，增加外墙的防水性能。

六、施工验收和维护1.验收：对保温层施工进行验收，检查保温层的质量和施工工艺是否符合要求。

2.维护：对保温层进行定期维护，及时发现和处理保温层出现的问题，延长保温层的使用寿命。

通过以上流程，可以完成外墙保温层施工的工艺。

在实际施工中，还需要根据不同的工程和材料情况进行具体操作，保证施工的质量和效果。

外墙保温层施工工艺的适用范围广泛，不仅可以应用于住宅建筑，也可以应用于商业和工业建筑。

外墙外保温工程施工工艺工法1 前言1.1 工艺工法概况高层建筑采用现浇混凝土复合外墙外保温技术是当前重点推广应用的新技术之一。

该技术是在钢筋混凝土框－剪体系中将腹丝穿透型单面钢丝网架聚苯板（以下简称EPS板）内置于将浇筑的墙体外模内侧，与混凝土外墙一次浇筑成型。

采用该技术进行建筑外墙外保温施工简单，能大大缩短工期，提高工效，并且能避免局部“热桥”现象从而延长建筑物的使用年限。

1.2 工艺原理将EPS板置于将要浇筑混凝土的墙体外模内侧，斜插丝贯穿EPS板外伸出一定长度，在浇注混凝土墙时斜插丝头部分即埋入混凝土内，并以锚筋钩紧钢丝网架作为辅助固定措4—钢丝网架 5—饰面层 6—φ6钢筋2 工艺工法特点2.1 EPS板材料自重轻，吸水率低，耐候性能好。

2.2 EPS板安装与主体结构施工同步进行，EPS板可锯、施工安装方便。

一次成型后与墙体结合良好，有较高的安全性。

同时可利用主体施工的外架和安全防护措施，有利于安全施工。

2.3保温材料在墙体外侧，不占用室内的使用空间，不影响建筑物的使用面积。

2.4与后粘结固定EPS板作法相比，不占用主导工期，可大大缩短总体工期，提高工效，施工安全可控。

3 适用范围适用于建筑外墙外保温采用大模内置施工的工程项目。

4主要技术标准《建筑工程施工质量验收统一标准》（GB50300）《建筑装饰装修工程质量验收规范》（GB50210）5 施工方法待钢筋绑扎完毕隐蔽验收合格后开始施工，将定尺EPS板块，从墙外边线开始排版就位，从外侧插入L型钢筋，钢筋长度必须伸至墙厚一半，并用扎丝绑在墙体钢筋上，在接缝和转角处加铺镀锌钢丝网片，与原钢丝网片搭接不小于10cm，隐蔽检查验收，模板安装验收后浇筑混凝土。

6 工艺流程及操作要点6.1 工艺流程剪力墙钢筋安装固定→EPS板安装就位→穿插L形锚筋、接缝处角网、平网安装→隐蔽检查验收→模板安装→浇筑墙体混凝土→拆模、检查及清理EPS板表面→EPS板外墙装饰施工6.2 操作要点6.2.1施工准备1 根据需要设置库房及加工棚等。

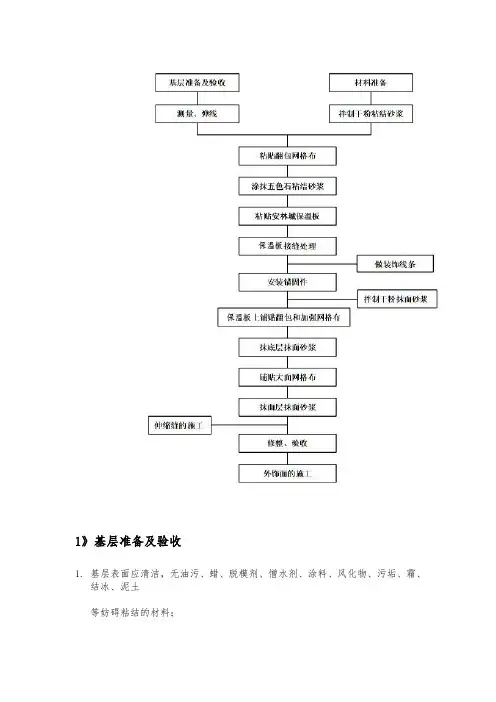

外墙EPS板保温系统施工工艺(含构造详图)外墙EPS板保温系统施工工艺一、工程施工技术规程及控制要点1、聚苯板外保温施工技术规程（1）聚苯板外墙外保温系统构造见下图：附图1-1：混凝土基层墙体聚苯板保温基本构造：（2）聚苯板外墙外保温系统的材料组成见下表：二、聚苯板外保温系统施工方案（一）、操作流程见下图：（二）、E P S板保温系统控制要点1．对施工环境的要求●施工环境、基层及使用的材料的温度不低于+5Cº。

不应在强风环境中或夏季高温阳光直射时墙面上施工,以避免外墙外保温体系在施工过程中结皮而影响施工质量。

●对尚未硬化的材料,应避免雨水的冲刷,必要时应对施工中的墙面加以保护。

●在外墙外保温体系中应使用公司提供或指定的配套材料,以确保材料的相容性及整个体系的质量。

2．建筑物和外墙体的要求●墙体的湿度不应高于其与环境的平衡湿度。

●墙体表面不得有污迹灰尘污或油脂类物质。

●墙体应达到设计要求的强度，特别是墙体表面应具有足够的附着力（≥0.3N/m m²）。

●内墙抹灰砂浆、干粉砂浆地坪应在外保温体系施工前完成，并达到干燥硬化的要求。

●门窗框、水平设置的构件（如窗套预制窗套、穿墙管等），必须在外保温体系施工之前安装完毕，外墙面设置的护拦、固定管道、空调等外挂件所用的支架也应预先安装完毕。

●对所有水平方向的构件（如挑檐、窗台板、女儿墙压顶、固定外墙面构件用的支架等）都需预留外保温体系所需的施工厚度，并做相应的滴水槽（线）和防锈处理。

3、保温施工前条件●屋面防水施工完毕保护层施工完毕，所有出墙管安装完毕（空调出墙管、燃气不锈钢管、新风管等），所有预埋铁件完成（落水管管卡），小露台防水施工完毕，顶层与首层窗框安装完毕。

4、节点防水●根据节点图对窗口四周、空调板迎水面阴角、飘窗板迎水面阴角、顶层飘窗板、落水管及穿墙管等需防水处理位置进行防水处理。

●对于落水管及穿墙管等特殊易渗部位，管道周围保温板需满粘，周圈150m m范围内满刷防水胶浆行防水处理（见下图）。

外墙外保温施工工艺做法一、施工准备、托架安装（1）在墙面弹出外门窗水平、垂直控制线，在建筑外墙大角挂垂直基准钢线，每个楼层适当位置挂水平线,以控制墙面的垂直度和平整度. （2）安装托架。

二、保温板粘结砂浆的配制用电动搅拌器搅拌均匀，一次配制用量以一小时内用完为宜，配好的料注意防晒避风，超过可操作时间不准再度加水使用，作为废料处理。

集中搅拌,专人定岗。

三、加强处理的翻包网粘贴： 1.凡粘贴的聚苯板侧边外露部位(如窗口、伸缩缝等部位)都应做网格布翻报处理。

2。

在做翻包网格布时,应先在应做翻包网布处的墙面上，涂抹聚合物砂浆,然后将裁好的一定宽度的网格布沿水平或垂直方向压入砂浆中，使玻纤网在保温板背面的宽度至少为10㎝,保温板边缘完全包在底涂层中间.在粘结时不要把水泥粘接剂落在玻纤网甩出待用部分上，否则影响后序工序的施工。

待砂浆初凝后，方可进行下道工序。

四、保温板粘贴方式选择墙面平整度在5mm/2m范围内时，应优先采用条粘法施工.施工时首先用锯齿抹灰平刀一侧将粘胶均匀地涂到EPS板面上，然后用锯齿抹灰齿刀一侧拖刮一次。

平整度超过5mm/2m时，应采用点框法施工.首先用抹灰刀沿保温板周边将粘胶均匀地涂到保温板边缘上,然后在板面上再均匀地分布六至多个粘结点。

粘结点的厚度视墙面的平整度而定。

平整度越差，粘结点越厚. 一方面是为了保证保温板在基底上有一个足够的粘结强度；另一方面是为了避免保温板中心部位的凸起。

并造成保温板连接处出现裂缝。

如下所示，都是这类裂缝。

五、粘贴保温板（1）粘贴聚苯板前应对墙面进行排版、弹线,并在墙的阳角、阴角挂通线，以保证聚苯板粘贴的平整度。

墙面排版要从墙的大角和门窗边框开始. （2)涂抹好后立即将保温板柔压贴在墙上，动作要迅速，粘结面积大于40％（3）保温板贴在墙上时，应用2米靠尺进行压平操作，保证其平整度和粘结牢固.板与板之间要挤紧。

（4）保温板应水平粘贴，保证连续结合，而且上下两排保温板应竖向错缝搭接。

建筑工程外墙保温施工技术标准，附节点详图施工工序及方法1、基层基层应坚实、平整，表面清洁，无油垢、脱模剂等妨碍粘结的附着物。

凸起、空鼓、疏松部位应剔除并找平。

基层为加气砼砌块墙体，必须进行抹灰处理，且强度达到100%的砂浆强度，与混凝土墙体齐平。

墙体螺栓孔、预埋件孔等孔洞处理，首先用电钻将孔洞内PVC套管剔凿干净，然后孔洞内用聚氨酯发泡灌密实，距外墙表面30mm用1：2.5的水泥砂浆塞实、压光，孔洞直径150mm范围用聚氨酯涂料涂刷1.5mm。

2、测量放线根据建筑物立面设计和外墙外保温技术要求，在墙面弹出外门窗的水平线、垂直控制线及伸缩缝线、装饰线；在建筑物外墙大角（阴角、阳角）及其它必要处挂垂直基准钢线；每个楼层在适当位置挂水平线，以控制聚苯板的垂直和平整度。

3、粘贴聚苯板3.1聚苯板切割：使用1200*600mm标准尺寸的聚苯板。

若使用非标准尺寸的聚苯板，应采用电热丝切割器或壁纸刀进行裁剪加工。

对角线误差±2mm，按实际需要的尺寸加工。

尺寸允许偏差为±2mm，大小面垂直。

3.2粘结聚苯板方法：1）在建筑外墙阴阳角处挂垂直基准线，每个楼层挂水平线，每面墙至少2根，控制聚苯板的垂直度和平整度，注意使其距墙尺寸一致。

当采用分段粘贴时，在开始层上弹一道水平线，并用经纬仪在大角基层处测弹出垂直控制线，依垂直立线挂一道水平线，作为粘贴聚苯板的控制线。

2）在经平整处理的外墙面上沿距散水标高20mm的位置用墨线弹出水平线；在墙面相应位置弹出变形缝及宽度线，标出聚苯板粘结位置，根据墙面洞口分布进行聚苯板排版、基层上弹线。

3）聚苯板由勒脚部位开始，自下而上，沿水平方向铺设粘贴，竖缝应逐行错开1/2板长，在墙角处应交错互锁，并保证墙面垂直度。

搭接长度不宜于1/3板长，转交部位应咬茬搭接。

4）聚苯板粘贴采用点框法：沿聚苯板周边用不锈钢抹子在板面四周涂抹一圈配制好聚合物砂浆（宽50mm厚10mm），当采用标准尺寸聚苯板时，应在板面中间部位均匀布置8个粘结点，每点直径140mm；当采用非标准尺寸的聚苯板时，板面中间部位涂抹的粘接点一般为4-6个点。

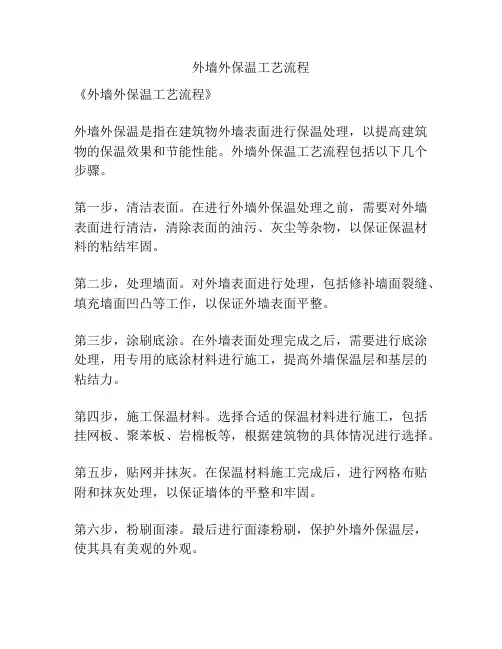

外墙外保温工艺流程
《外墙外保温工艺流程》
外墙外保温是指在建筑物外墙表面进行保温处理，以提高建筑物的保温效果和节能性能。

外墙外保温工艺流程包括以下几个步骤。

第一步，清洁表面。

在进行外墙外保温处理之前，需要对外墙表面进行清洁，清除表面的油污、灰尘等杂物，以保证保温材料的粘结牢固。

第二步，处理墙面。

对外墙表面进行处理，包括修补墙面裂缝、填充墙面凹凸等工作，以保证外墙表面平整。

第三步，涂刷底涂。

在外墙表面处理完成之后，需要进行底涂处理，用专用的底涂材料进行施工，提高外墙保温层和基层的粘结力。

第四步，施工保温材料。

选择合适的保温材料进行施工，包括挂网板、聚苯板、岩棉板等，根据建筑物的具体情况进行选择。

第五步，贴网并抹灰。

在保温材料施工完成后，进行网格布贴附和抹灰处理，以保证墙体的平整和牢固。

第六步，粉刷面漆。

最后进行面漆粉刷，保护外墙外保温层，使其具有美观的外观。

外墙外保温工艺流程需要经过严格的施工操作，以保证施工质量和保温效果。

在进行施工之前，需要对建筑物进行全面的检测和评估，选用合适的保温材料和施工工艺，才能达到预期的保温效果。

EPS 外墙保温施工方案（EPS 聚苯板外保温系统）EPS 聚苯板外墙保温施工方案:基层处理→测量放线→粘贴EPS 聚苯板→EPS 聚苯板打磨→涂抹面胶浆→铺压耐碱玻纤网格布→涂抹面胶浆→填嵌缝膏→涂面层腻子和涂料→验收.EPS 外墙外保温施工前期准备：1、材料要求：EPS 膨胀聚苯板、粘结胶浆、抹面胶浆、耐碱玻纤网格布、建筑密封胶(应采用聚氨酯、硅酮或丙烯酸类密封膏）、密封条、盖口条、锚栓、角钢、胀管等2、主要工具:电热丝切割器、壁纸刀、螺丝刀、剪刀、扫帚、钢丝刷、墨斗、开刀、棕刷、粗砂纸、电动搅拌器、冲击钻、抹子、压子、阴阳角抿子、托线板、2m 靠尺等。

基层墙体 ① 外墙保温系统（外保温）的基本构造 粘结层 ② 保温层 ③ 防护层 ④ 饰面层 ⑤混凝土墙体各种砌体墙体 粘结胶浆 膨胀聚苯板 抹面胶浆+ 耐碱网布(可加锚栓) 柔性耐水腻子 面层涂料一、基层墙体处理新建工程的结构墙体基面必须清理干净，外墙表面没有油、浮尘、污垢等污染物或其他妨碍粘结的材料，并检验墙面平整度和垂直度。

用2m靠尺检查，最大偏差不大于5mm，超差部分应剔凿或用干粉砂浆修补平整。

对旧房节能改造，应彻底清理不利于粘贴聚苯板的原外墙面层，用水泥砂浆修补缺陷，加固找平，方能开展外墙保温施工。

二、测量放线1、根据建筑物立面设计和外墙外保温技术要求，在墙面弹出外门窗的水平线、垂直控制线及伸缩缝线、装饰线；2、在建筑物外墙大角（阴角、阳角）及其它必要处挂垂直基准钢线；每个楼层在适当位置挂水平线,以控制EPS聚苯板的垂直和平整度。

三、粘贴聚苯板1、EPS聚苯板切割：尽量使用1200＊600mm或900*600mm标准尺寸的聚苯板。

若使用非标准尺寸的聚苯板,应采用电热丝切割器或壁纸刀进行裁剪加工.对角线误差±2mm，按实际需要的尺寸加工。

尺寸允许偏差为±2mm，大小面垂直。

2、粘结胶浆：使用用于外墙保温施工的成品粘结砂浆。

外墙外保温施工工艺流程1.准备工作：-确定保温材料的种类和厚度，根据建筑物的需求和设计要求选择合适的保温材料。

-清理外墙表面的杂物和污垢，确保表面平整干净。

-对于老旧建筑的外墙，需要进行修补和处理，确保外墙的稳固性和完整性。

-对于新建建筑，需要先进行外墙的粉刷和磨平处理。

2.材料准备：-按照设计要求和施工方案，购买所需的保温材料，如外墙保温板、保温胶黏剂、锚固件等。

-检查和确认购买的材料是否符合要求，无损坏和缺陷。

3.外墙保温板安装：-根据设计要求和施工方案，先在需要保温的外墙表面涂抹保温胶黏剂。

-将预制好的外墙保温板按照规定的位置和方向，牢固地粘贴在外墙上。

-安装过程中要注意保持板与板之间的平整度和垂直度，避免出现偏差和空鼓。

4.锚固件安装：-根据设计要求和施工方案，确定锚固件的位置和数量。

-在外墙保温板上打孔，将锚固件插入孔内，并用胶黏剂固定。

-锚固件的长度和直径需要符合要求，以确保保温板与外墙之间的牢固连接。

5.补强层处理：-在保温板上涂抹薄层腻子或水泥砂浆，使保温板之间的缝隙填充平整。

-对于需要装饰面的外墙，可根据设计要求进行面层处理，如贴砖、涂料等。

6.表面处理：-外墙保温施工完成后，对外墙表面进行清理和修整，使其平整光滑。

-检查保温层和锚固件的固定情况，修复和弥补缺陷和损坏。

-涂刷防水、防火和防腐涂料，保护外墙和保温层的使用寿命和性能。

7.验收和检测：-完成外墙外保温施工后，需要进行验收和检测，确保施工质量符合设计要求和建筑标准。

-检测保温层的厚度和密度，检查保温板和锚固件的牢固度和接触面积。

-对保温层进行热工性能测试，检测保温效果和能耗降低情况。

以上是一般的外墙外保温施工工艺流程，具体的施工步骤和细节还需根据实际情况和设计要求进行调整和操作。

在施工过程中，需要严格按照相关规范和标准进行操作，确保施工质量和安全。

同时，施工人员需要具备相关技术和经验，确保施工质量和效果。
