散热器阀门工作原理

简述水暖式暖风系统的组成与工作原理水暖式暖风系统是一种常见的供暖方式，它由多个组成部分组成并通过特定的工作原理来实现供暖的效果。

本文将从组成部分和工作原理两个方面来详细介绍水暖式暖风系统。

一、组成部分水暖式暖风系统主要由以下几个组成部分构成：1. 热水锅炉：热水锅炉是水暖式暖风系统的核心设备，它负责将水加热到一定的温度，并通过管道输送到各个供暖设备。

2. 管道系统：管道系统是将热水从锅炉输送到各个供暖设备的通道，通常由金属材料（如铜管或钢管）制成，具有良好的耐压和导热性能。

3. 散热器：散热器是水暖式暖风系统中的供暖设备，它通过管道中的热水传递热量给室内空气，使室内温度升高。

常见的散热器类型包括暖气片、辐射式散热器等。

4. 控制系统：控制系统用于控制热水锅炉的工作状态和温度，以及调节散热器的供暖效果。

通常包括温控器、阀门、泵等设备，可以根据室内温度变化自动调节供暖。

二、工作原理水暖式暖风系统的工作原理可以简单描述为以下几个步骤：1. 热水锅炉加热：当室内温度低于设定温度时，控制系统会启动热水锅炉，将水加热到设定温度。

2. 水循环：加热后的热水通过管道系统输送到散热器，散热器中的热水释放热量给室内空气。

3. 散热器传热：散热器内部的热水通过与散热器表面接触，将热量传递给室内空气，使室内温度升高。

4. 室内空气循环：热空气由散热器产生后，会上升到室内空气中，形成对流，并通过风扇或通风设备进行循环，使室内温度均匀分布。

5. 控制系统调节：当室内温度达到设定温度时，控制系统会停止热水锅炉的工作，以避免过热。

同时，控制系统还可以根据室内温度变化，调节散热器的供暖效果，以保持室内温度的稳定。

总结：水暖式暖风系统是一种通过热水循环来实现供暖的系统，主要由热水锅炉、管道系统、散热器和控制系统等组成。

其工作原理是通过热水的加热、输送和散热器的传热，将热量传递给室内空气，从而实现室内温度的升高。

控制系统可以自动调节供暖设备的工作状态和温度，以保持室内温度的稳定。

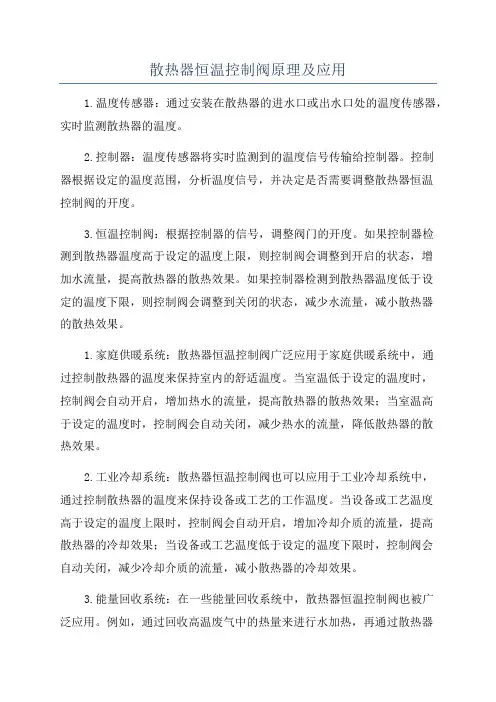

散热器恒温控制阀原理及应用1.温度传感器：通过安装在散热器的进水口或出水口处的温度传感器，实时监测散热器的温度。

2.控制器：温度传感器将实时监测到的温度信号传输给控制器。

控制器根据设定的温度范围，分析温度信号，并决定是否需要调整散热器恒温控制阀的开度。

3.恒温控制阀：根据控制器的信号，调整阀门的开度。

如果控制器检测到散热器温度高于设定的温度上限，则控制阀会调整到开启的状态，增加水流量，提高散热器的散热效果。

如果控制器检测到散热器温度低于设定的温度下限，则控制阀会调整到关闭的状态，减少水流量，减小散热器的散热效果。

1.家庭供暖系统：散热器恒温控制阀广泛应用于家庭供暖系统中，通过控制散热器的温度来保持室内的舒适温度。

当室温低于设定的温度时，控制阀会自动开启，增加热水的流量，提高散热器的散热效果；当室温高于设定的温度时，控制阀会自动关闭，减少热水的流量，降低散热器的散热效果。

2.工业冷却系统：散热器恒温控制阀也可以应用于工业冷却系统中，通过控制散热器的温度来保持设备或工艺的工作温度。

当设备或工艺温度高于设定的温度上限时，控制阀会自动开启，增加冷却介质的流量，提高散热器的冷却效果；当设备或工艺温度低于设定的温度下限时，控制阀会自动关闭，减少冷却介质的流量，减小散热器的冷却效果。

3.能量回收系统：在一些能量回收系统中，散热器恒温控制阀也被广泛应用。

例如，通过回收高温废气中的热量来进行水加热，再通过散热器将热水供应给其他需要加热的设备。

恒温控制阀可以根据需要调整散热器的散热效果，以保持回收系统中水的温度稳定。

总之，散热器恒温控制阀通过自动调节散热器的流量来控制散热器的温度，应用于各种需要保持恒定温度的系统中，如家庭供暖系统、工业冷却系统和能量回收系统等。

通过合理的控制阀的开度，可以确保散热器始终工作在设定的温度范围内，提高系统的效率和稳定性。

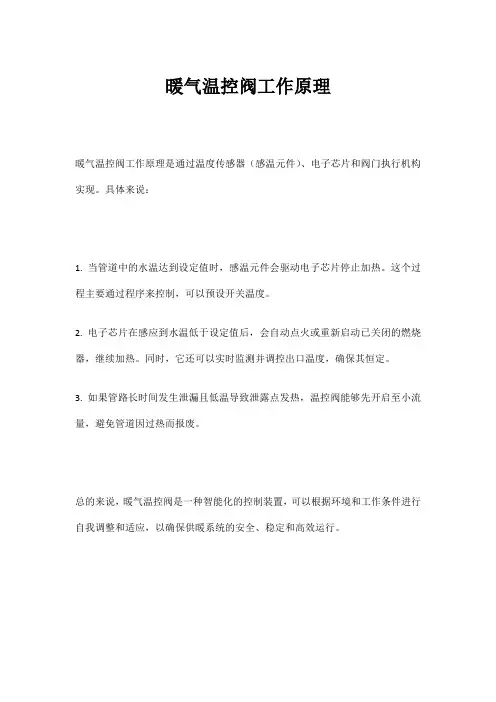

暖气温控阀工作原理
暖气温控阀工作原理是通过温度传感器（感温元件）、电子芯片和阀门执行机构实现。

具体来说：
1. 当管道中的水温达到设定值时，感温元件会驱动电子芯片停止加热。

这个过程主要通过程序来控制，可以预设开关温度。

2. 电子芯片在感应到水温低于设定值后，会自动点火或重新启动已关闭的燃烧器，继续加热。

同时，它还可以实时监测并调控出口温度，确保其恒定。

3. 如果管路长时间发生泄漏且低温导致泄露点发热，温控阀能够先开启至小流量，避免管道因过热而报废。

总的来说，暖气温控阀是一种智能化的控制装置，可以根据环境和工作条件进行自我调整和适应，以确保供暖系统的安全、稳定和高效运行。

散热器恒温控制阀的使用方法散热器恒温控制阀是一种不需要外部能源的节能产品，由室内温度按比例调节控制的调节阀，即节省能源又保护环境，已经成为供热设备的实在需求和节能不可缺少的部分。

散热器恒温控制阀可以简便快捷地安装在任何现存的供暖系统上。

合理使用散热器恒温控制阀可以节省20-25%的能源消耗；给您带来温馨舒适的同时，也保护了环境。

一、恒温控制阀的工作原理：（剖面图如右下图所示）利用温控阀阀头中的感温元件来控制阀门的升度大小，当室温升高时，感温元件因热膨胀，压缩阀杆使阀门关小，当室温下降时，感温元件因冷却而收缩，阀杆弹回使阀门开大。

感温元件可非常灵敏的感知室温微小的变化（例如：电器发热、太阳辐射等）自动调节流量大小，达到舒适的温度范围，不会浪费您一分线的热量。

（1）温度设定：温控制器的温度设定范围很大，您可以选择您所需要的室温。

恒温控制器外壳上印有调温刻度数字。

设定后，控制器为您进行精确调节。

室温会保持在24℃左右，“5”时，室温会保持在28℃左右。

（2）晚间设定：为了提高舒适程度并节省能源，在晚间或房中无人时，调低设定温度。

（3）通风：采暖季节内如需长时间通风，应将恒温器调节到最低档“※”档，以免造成能源浪费。

（4）防冻保护：当您长时间离家时，确保防冻。

（5）清洁：只要将恒温控制器调到“※”档，室温即保持在6℃左右，恒温控制器应经常保持外壳通风孔畅通，以确保调温准确，外壳清洁要用柔和性洗涤剂清洗，忌用酒精或漂白剂及有机溶液清洗。

四、安装方法：（1）为了确保正确方便地安装恒温控制器，应在安装前完全打开控制头，将手轮设置在最大开启位置（数量5）；（2）安装时，将控制上端轴封外套的六角棱边对准恒温控制器安装端口之内槽口，并使控制器标记朝上，固定在这个位置，旋紧连接螺母，这时即可按自己要求进行温度设定。

五、温包头刻度的重新设定在分房间控制的状态下个别房间不住人或者不需要让房间温度保持在6℃（默认状态下房间温度最低控制在6℃），也就是调到刻度“0”的时候要完全关闭管道水流量，详细。

睿森温控阀的技术优势1、满足2007年1月11日发布的散热器恒温控制阀的行业标准。

2、要求具备在有效期内由产品相应的检测所提供的检测报告。

3、根据本工程的需要采用高阻力恒温阀，其结构形式采用两通温控阀。

采用直通型 管径 DN15。

4、阀体材质为：铜锻件镀镍 如图：5、感温包：液态感温包，液态感温包的温控阀温控精度较好，尤其是采用在温包外面增加微型铜管进行精密校正，这是一种非常有效的调温技术，能够保证温控阀获得良好的温控精度。

6、为保证阀体的严密性，选用密封线硬密封的（铜结合面研磨密封）温控阀，则不用密封圈，不存在老化问题，能够保证长期严密不漏水。

7、应具备防冻设定功能。

技术参数温控范围6～28℃ 供水温度120℃以下 工作压力≤1Mpa 阀前后允许压差≤1bar 阀体 液压强度 1.6Mpa机械寿命及温度耐力 ＞5000次热水水质要求PH4.0～9.5散热器恒温控制阀的选购及安装随着热计量政策及技术的不断深化及广大人民群众对居室温度的个性化要求，各种国产温控阀产品应运而生。

近几年来，随着采暖制度的改革，分户热计量及分室控温已开始进入实施阶段，在散热器上安装温控阀已经非常普遍，用温控阀实现分室温度控制，既能最大限度地节约能源，又能最大限度地满足不同用户对室内温度调节的需要，是一件利国利民的好事。

但是，不能认为随便购置个温控阀，简单的一装了事，应针对不同的采暖系统选购不同形式的温控阀，需要经过细致的计算，认真的安装，同时在安装及后期，根据具体情况进行适当调整，以达到充分、合理的使用目的。

笔者从事散热器恒温控制阀施工多年，现根据有关资料、结合工程施工实践经验，谈谈温控阀的选购及安装，供同行们参考。

1散热器恒温控阀的结构及工作原理散热器恒温控制阀是指在散热器供水管上安装的温度调节阀，是流量调节的一种，分为手动恒温控制和自动恒温控制2种。

本文阐述的是自动恒温控制阀,又称自力式温控阀或自动恒温阀（以下简称温控阀）。

暖气片的工作原理
暖气片是现代家庭暖气系统的重要组成部分，它可以将热量传递到室内，使室内温度保持在舒适的范围内。

下面，我们来了解一下暖气片
的工作原理。

一、暖气片的组成
暖气片由一系列金属管组成，这些管道相互连接而形成一个整体。

暖
气片还由散热器和阀门组成。

二、暖气片的工作原理
暖气片的工作原理是热水循环通过金属管道，利用对流和辐射传递热
量给室内。

当暖气片通电后，阀门将热水从锅炉系统中引入管道系统，水在循环过程中被加热。

热水通过金属管道流动，热量通过对流和辐射的形式释放到室内。

当
热水通过暖气片时，它被加热，水的温度会升高，这会导致金属管道
扩张以适应更高的温度。

暖气片散热区域也会随着温度的上升而增大，以提供更多的热量。

三、暖气片的优点
1.暖气片可以更快的将热量传递到室内，而且其散热表面积大，所以
能够更快的升高室温。

2.暖气片的结构简单、使用方便，安装便捷。

3.暖气片可以根据需要进行调节，以满足不同房间的温度要求。

同时，
它还可以通过中央控制系统进行自动化控制。

四、暖气片的缺点
1.暖气片的热量不均匀，室内有些区域会比其他区域更暖和。

2.暖气片不够美观，会影响室内装修的美观度。

3.暖气片的声音较大，对于轻度睡眠的人来说可能会影响睡眠质量。

总的来说，暖气片是一种简便易行的暖气设备，其结构简单、成本低，且易于安装、使用。

它还提供了调节温度的方便性和自动化的控制。

但我们也要充分了解暖气片的缺点，选择适合自己家庭的暖气设备。

4. 双管系统必须选用专门为双管系统设计的高阻力两通恒温阀。

单管系统一般采用低阻力两通恒温阀。

5. 单管系统用三通恒温阀（要求进入散热器的流量在0～100％范围内和跨越管流量在100％～0范围内变化）时，要求个别散热器的调节不会影响同一串联系统其它散热器的流量。

但目前这类阀门质量不够稳定，容易漏水，不建议采用。

6. 恒温阀的两端如果超过最大压差，则无法进行稳定调节或产生噪声。

所以不同规格的恒温阀，都有一定的压差适用范围。

通常在系统启动时、或大量用户处于值班调节、锁闭情况下，正常采暖用户的恒温阀可能出现超压现象。

所以在进行设计时，需要对用户进行模拟分析，采取相应措施，确保系统安全运行。

7. 对于小型或经济分析计算、恒温阀可以正常工作的系统，各个立管无须安装压差控制阀。

对于系统规模较大或压差超过恒温阀允许的最大压差的情况，宜安装自力式压差控制阀。

8. 室内采暖双管系统采用散热器恒温阀时宜计算阀权度，即恒温阀的阻力在其所处分支系统阻力的百分比。

设计时取阀权度为50％左右；这时恒温阀具有较好的调节性能和较低的阻力损失。

计算时，样本资料提供的KV与我们常用的管路阻力特性系数S 的关系如下式：9. 带跨越管的单管系统（包括垂直单管和水平单管）宜采用低阻两通恒温阀。

采用低阻两通恒温阀时，应按下式计算散热器或其它采暖设备的分流系数ω，即通过散热器的流量与通过该分支管路的总流量（通过散热器支路流量与通过跨越管流量之和）的比值，分流系数ω应≥ 30％。

ω＝式中：ω—散热器分流系数；S1 —散热器支路阻力特性数；S2 —跨越管支路阻力特性数10. 对供暖系统运行管理及水质条件较差的情况，为保证恒温阀正常工作，应在每户入口处（分户系统）或在立管上（既有建筑带跨越管的垂直单管系统）或恒温阀前设置水过滤器（一般为60 目）。

二、相关标准图05K405《新型散热器选用与安装》三、施工安装要点1. 由于恒温阀需要感受室内温度，因此在安装时，必须保证恒温阀的温包部分处于一个气流通畅，相对开放的空间内。

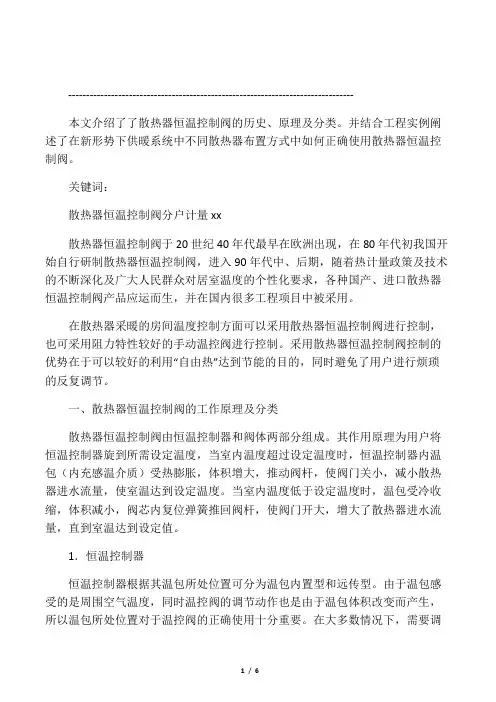

--------------------------------------------------------------------------------本文介绍了了散热器恒温控制阀的历史、原理及分类。

并结合工程实例阐述了在新形势下供暖系统中不同散热器布置方式中如何正确使用散热器恒温控制阀。

关键词：散热器恒温控制阀分户计量xx散热器恒温控制阀于20世纪40年代最早在欧洲出现，在80年代初我国开始自行研制散热器恒温控制阀，进入90年代中、后期，随着热计量政策及技术的不断深化及广大人民群众对居室温度的个性化要求，各种国产、进口散热器恒温控制阀产品应运而生，并在国内很多工程项目中被采用。

在散热器采暖的房间温度控制方面可以采用散热器恒温控制阀进行控制，也可采用阻力特性较好的手动温控阀进行控制。

采用散热器恒温控制阀控制的优势在于可以较好的利用“自由热”达到节能的目的，同时避免了用户进行烦琐的反复调节。

一、散热器恒温控制阀的工作原理及分类散热器恒温控制阀由恒温控制器和阀体两部分组成。

其作用原理为用户将恒温控制器旋到所需设定温度，当室内温度超过设定温度时，恒温控制器内温包（内充感温介质）受热膨胀，体积增大，推动阀杆，使阀门关小，减小散热器进水流量，使室温达到设定温度。

当室内温度低于设定温度时，温包受冷收缩，体积减小，阀芯内复位弹簧推回阀杆，使阀门开大，增大了散热器进水流量，直到室温达到设定值。

1．恒温控制器恒温控制器根据其温包所处位置可分为温包内置型和远传型。

由于温包感受的是周围空气温度，同时温控阀的调节动作也是由于温包体积改变而产生，所以温包所处位置对于温控阀的正确使用十分重要。

在大多数情况下，需要调节本组散热器所处房间的室内温度时，宜采用温包内置温控阀。

在一些特定情况下，如本组散热器被散热器罩遮挡，温控阀位于罩内，或者在温控阀近距离内有其他热（冷）源，如灶具，强照明灯具等，这时温包感受的是周围局部高温，不是准确的房间温度，宜采用远传型恒温控制器，将传感器置于能准确调节房间温度所受强热源干扰较小的地方，才能达到准确控制房间温度的目的。
