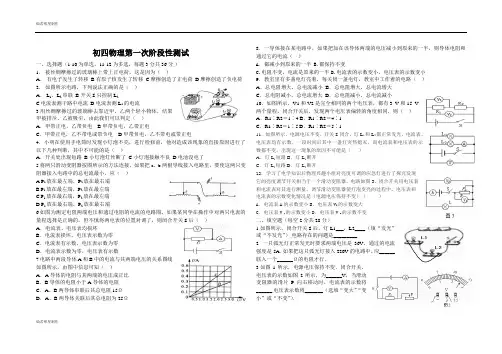

初四物理第一次阶段性测试一、选择题（1-10为单选，11-12为多选，每题3分共36分,）1．被丝绸摩擦过的玻璃棒上带上正电荷，这是因为（）A．有电子发生了转移B.有原子核发生了转移C.摩擦创造了正电荷D.摩擦创造了负电荷2．如图所示电路，下列说法正确的是（）A．L1、L2串联B.开关S只控制L2C.电流表测干路中电流D.电流表测L1的电流3.用丝绸摩擦过的玻璃棒去靠近甲、乙两个轻小物体，结果甲被排斥、乙被吸引，由此我们可以判定（）A．甲带正电，乙带负电 B.甲带负电，乙带正电C．甲带正电，乙不带电或带负电 D.甲带负电，乙不带电或带正电4．小明在使用手电筒时发现小灯泡不亮，进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是（）A．开关处出现短路B.小灯泡灯丝断了C.小灯泡接触不良D.电池没电了5.将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电流最小，应（）A.P1放在最左端，P2放在最右端B.P1放在最左端，P2放在最左端C.P1放在最右端，P2放在最左端D.P1放在最右端，P2放在最右端6.如图为测定电阻两端电压和通过电阻的电流的电路图，如果某同学在操作中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后（）A．电流表、电压表均损坏B．电流表损坏，电压表示数为零C．电流表有示数，电压表示数为零D．电流表示数为零，电压表有示数7.电路中两段导体A和B中的电流与其两端电压的关系图线如图所示，由图中信息可知（）A．A导体的电阻与其两端的电压成正比B．B导体的电阻小于A导体的电阻C．A、B两导体串联后其总电阻15ΩD．A、B两导体关联后其总电阻为25Ω8．一导体接在某电路中，如果把加在该导体两端的电压减小到原来的一半，则导体电阻和通过它的电流（）A．都减小到原来的一半 B.都保持不变C.电阻不变，电流是原来的一半D.电流表的示数变小，电压表的示数变小9．教室里有多盏电灯亮着，每关闭一盏电灯，教室中工作着的电路（）A．总电阻增大，总电流减小B．总电阻增大，总电流增大C．总电阻减小，总电流增大D．总电阻减小，总电流减小10．如图所示，V1和V2是完全相同的两个电压表，都有3 V和15 V两个量程，闭合开关后，发现两个电压表偏转的角度相同，则（）A．R1∶R2＝1∶4 B．R1∶R2＝4∶1C．R1∶R2＝1∶5 D．R1∶R2＝5∶111．如图所示，电源电压不变．开关S闭合，灯L1和L2都正常发光，电流表、电压表均有示数．一段时间后其中一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因不可能是（）A．灯L1短路B．灯L1断开C．灯L2短路D．灯L2断开12．学习了电学知识后物理兴趣小组对亮度可调的应急灯进行了探究发现它的亮度调节开关相当于一个滑动变阻器，电路如图3。

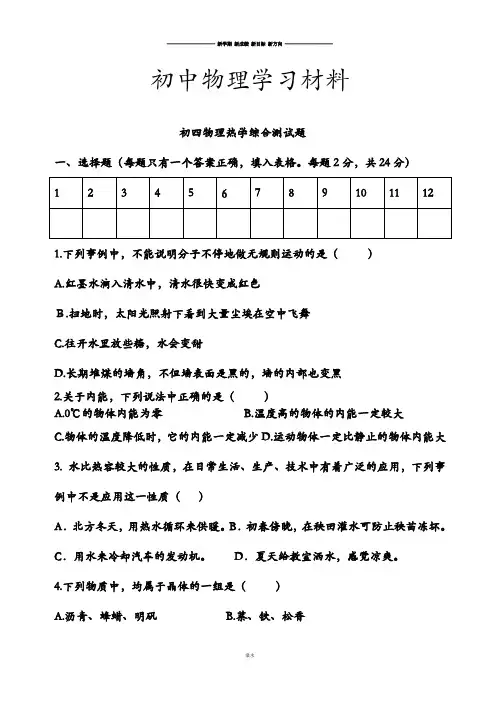

初中物理学习材料初四物理热学综合测试题一、选择题（每题只有一个答案正确，填入表格。

每题2分，共24分）1.下列事例中，不能说明分子不停地做无规则运动的是（）A.红墨水滴入清水中，清水很快变成红色Ｂ.扫地时，太阳光照射下看到大量尘埃在空中飞舞C.往开水里放些糖，水会变甜D.长期堆煤的墙角，不但墙表面是黑的，墙的内部也变黑2.关于内能，下列说法中正确的是（）A.0℃的物体内能为零B.温度高的物体的内能一定较大C.物体的温度降低时，它的内能一定减少D.运动物体一定比静止的物体内能大3. 水比热容较大的性质，在日常生活、生产、技术中有着广泛的应用，下列事例中不是应用这一性质（）A．北方冬天，用热水循环来供暖。

B．初春傍晚，在秧田灌水可防止秧苗冻坏。

C．用水来冷却汽车的发动机。

D．夏天给教室洒水，感觉凉爽。

4.下列物质中，均属于晶体的一组是（）A.沥青、蜂蜡、明矾B.萘、铁、松香C.海波、冰、水银D.水晶、玻璃、金属5. 下列现象中，不属于液化现象的是（）A.夏天打开冰箱门时，门附近出现的“白气”B.衣柜中的樟脑丸变小了C.春天早晨常见的雾D.冬天，从人口中呼出的“白气”6. 以下自然现象形成过程中需要吸热的是( )A.春天到了，冰雪消融B.初夏，林中白雾弥漫C.清晨，草叶上露珠晶莹D.深秋，果实上挂满了白霜7.关于燃料的热值，以下说法正确的是（）A.燃料的热值与燃料的燃烧情况无关B.容易燃烧的燃料，热值一定大C.煤的热值大于干柴的热值，燃烧煤放出的热量比燃烧木柴放出的热量一定多D.为了提高锅炉的效率，一定要用热值高的燃料8.下列各种实例中，属于内能转化为机械能的有( )A.运载火箭点燃后腾空而起B.刀在石头上磨得发烫C.钻木取火D.用锤子敲打铁板，铁板发热9. 将烧红的铁块突然丢入水中，水面冒出”白烟”，这”白烟”是( )A.水迅速蒸发形成的水蒸气B.水迅速升华形成的水蒸气C.水先迅速汽化形成水蒸气，然后水蒸气液化成小水珠D.水先迅速汽化形成水蒸气，然后水蒸气凝华成小水珠10、下列关于比热容的有关说法中正确的是（）A.比热容是某种物质温度升高1℃所需要吸收的热量B.物质的比热容越大，它能够吸收或者放出的热量就一定越多C.铜的比热容是铅的3倍，将铜和铅放在一起，铜一定向铅放出热量D.1kg的某种物质温度降低1℃时放出的热量越多，它的比热容就越大11. 关于温度、热量、内能的关系，下列说法中正确的是（）A．温度高的物体一定比温度低的物体内能大B．做功一定可以使物体的内能增加C．物体的温度升高，它的分子热运动一定加剧D．物体的温度升高，一定是从外界吸收了热量。

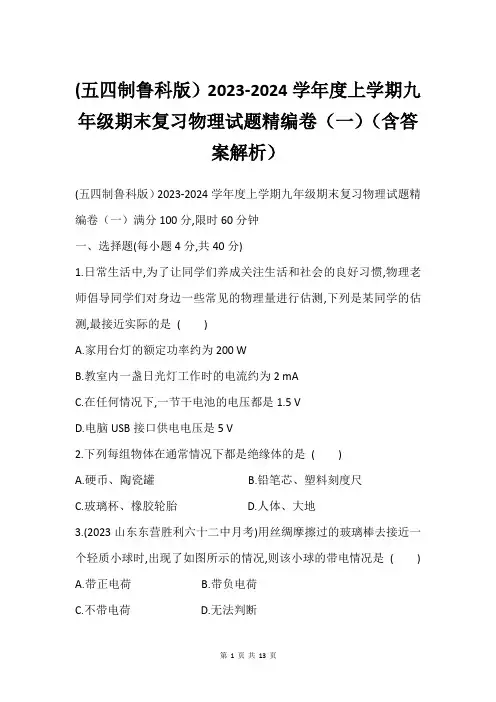

(五四制鲁科版）2023-2024学年度上学期九年级期末复习物理试题精编卷（一）（含答案解析）(五四制鲁科版）2023-2024学年度上学期九年级期末复习物理试题精编卷（一）满分100分,限时60分钟一、选择题(每小题4分,共40分)1.日常生活中,为了让同学们养成关注生活和社会的良好习惯,物理老师倡导同学们对身边一些常见的物理量进行估测,下列是某同学的估测,最接近实际的是()A.家用台灯的额定功率约为200 WB.教室内一盏日光灯工作时的电流约为2 mAC.在任何情况下,一节干电池的电压都是1.5 VD.电脑USB接口供电电压是5 V2.下列每组物体在通常情况下都是绝缘体的是()A.硬币、陶瓷罐B.铅笔芯、塑料刻度尺C.玻璃杯、橡胶轮胎D.人体、大地3.(2023山东东营胜利六十二中月考)用丝绸摩擦过的玻璃棒去接近一个轻质小球时,出现了如图所示的情况,则该小球的带电情况是() A.带正电荷 B.带负电荷C.不带电荷D.无法判断4.下列有关电现象的说法中正确的是()A.摩擦起电是利用摩擦的方式创造电荷B.只有正电荷的定向移动才能形成电流C.毛皮与橡胶棒摩擦,橡胶棒得到电子带正电D.金属中电流的方向与自由电子定向移动的方向相反5.对生活用电常识的认识,以下说法正确的是()A.空气开关“跳闸”一定是用电器总功率过大B.使用试电笔时,氖管发光,一定有电流通过人体C.有人触电时,漏电保护器一定会“跳闸”D.可以把用电器的三脚插头改为两脚插头接在两孔插座上使用6.将一台标有“220 V200 W”的电视机单独接在家庭电路中,正常工作2 h后,电能表的示数如图所示,下列说法中正确的是()A.电能表是测量用电器电功率的仪表B.电能表的示数为8 456 kW·hC.这段时间内,电能表转盘转动了1 200 rD.若电价为0.6元/度,这段时间电视机使用的电费为0.12元7.如图所示,关于探究“串联电路中电压的规律”的实验,下列说法正确的是()A.应选用相同规格的灯泡多次实验B.如果灯泡L2短路,闭合开关,灯泡L1不亮C.测出灯泡L1两端的电压后,只将电压表的一端从A改接到C,可测出灯泡L2两端的电压D.闭合开关两灯泡都亮,若突然灯泡L1断路,其他无故障,则电压表的示数会变大8.如图所示为滑动变阻器的两种接入电路的情况,当滑片P向右移动时,滑动变阻器接入电路部分的电阻的变化是()A.甲减小,乙增大B.甲增大,乙减小C.甲增大,乙增大D.甲减小,乙减小9.小南用如图所示的电路研究通过导体的电流与电阻的关系,电源电压3 V保持不变,调节电阻箱R1和滑动变阻器R2的滑片,读出第一组数据,然后他不再调节滑片,仅改变电阻箱R1的阻值,读出另外两组数据,如表所示,下列有关实验的说法正确的是()次数R1/Ω I/A1 9 0.22 6 0.253 3 0.33A.能得到通过导体的电流与电阻成反比,因为R1的阻值越大时通过的电流越小B.不能得到通过导体的电流与电阻成反比,因为他改变R1的阻值了C.可以计算出三次实验中R2连入电路的阻值为9 ΩD.分析R2两端的电压和通过R2的电流可以得到通过R2的电流与它两端的电压成正比的结论10.如图所示的电路中,电源电压恒定,R1为定值电阻,R2为滑动变阻器,闭合开关S后,滑动变阻器的滑片P从a端向b端滑动的过程中,以下说法正确的是()A.电流表A的示数变大B.电压表V1的示数与电压表V2的示数比值变大C.电压表V2的示数变化量ΔU2与电流表A的示数变化量ΔI的比值变大D.电压表V1的示数变化量ΔU1与电流表A的示数变化量ΔI的比值不变二、填空题(每空2分,共18分)11.电厂集中发电后,通过电网输送到用电各地。

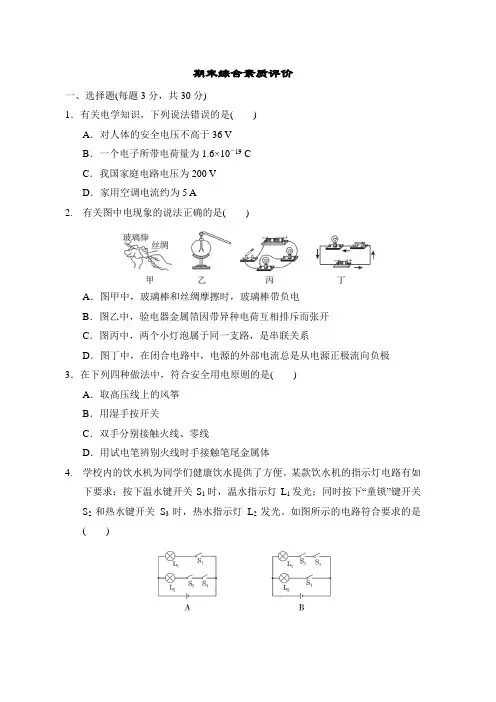

期末综合素质评价一、选择题(每题3分，共30分)1．有关电学知识，下列说法错误的是()A．对人体的安全电压不高于36 VB．一个电子所带电荷量为1.6×10－19 CC．我国家庭电路电压为200 VD．家用空调电流约为5 A2. 有关图中电现象的说法正确的是()A．图甲中，玻璃棒和丝绸摩擦时，玻璃棒带负电B．图乙中，验电器金属箔因带异种电荷互相排斥而张开C．图丙中，两个小灯泡属于同一支路，是串联关系D．图丁中，在闭合电路中，电源的外部电流总是从电源正极流向负极3．在下列四种做法中，符合安全用电原则的是()A．取高压线上的风筝B．用湿手按开关C．双手分别接触火线、零线D．用试电笔辨别火线时手接触笔尾金属体4. 学校内的饮水机为同学们健康饮水提供了方便。

某款饮水机的指示灯电路有如下要求：按下温水键开关S1时，温水指示灯L1发光；同时按下“童锁”键开关S2和热水键开关S3时，热水指示灯L2发光。

如图所示的电路符合要求的是()5. [2023·赣州月考]如图所示，电源电压是5 V并保持不变，开关S闭合后电压表的示数为3 V，则()A．通过L1的电流比L2的电流大B．L1两端的电压为3 VC．L2两端的电压为3 V D．若L2灯丝烧断，电压表示数为零6．2023·临沂期末如图所示的电路中，当闭合开关S1和S2后，两只灯泡均正常发光，下列说法正确的是()A．电流表测量干路电流B．断开S2后，L2的亮度不变C．若灯L2被短路，L1正常发光D．通过两灯的电流可能相等7．2023·潍坊期末如图为“坐位体前屈测试仪”，测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大。

某同学设计了四种电路模拟测试，并要求电路中滑动变阻器的滑片向右滑动时，电表示数变大。

其中符合要求的电路是()8．[2023·张家口期末]甲、乙两只普通照明灯泡(电阻不变，灯丝均为钨丝)的铭牌如图所示。

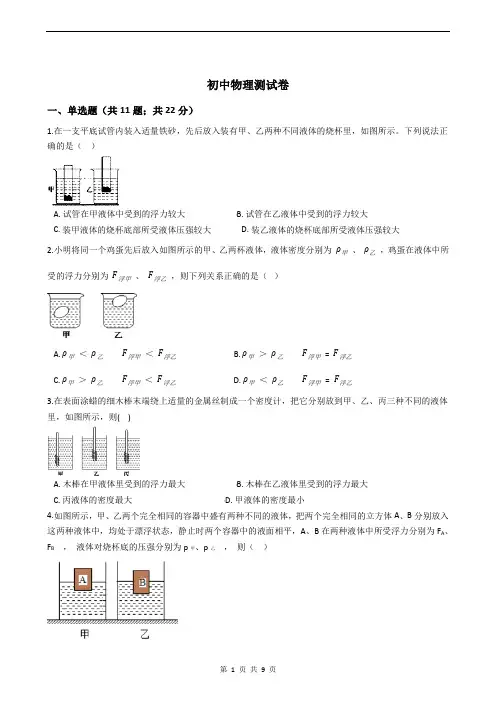

初中物理测试卷一、单选题（共11题；共22分）1.在一支平底试管内装入适量铁砂，先后放入装有甲、乙两种不同液体的烧杯里，如图所示。

下列说法正确的是（）A. 试管在甲液体中受到的浮力较大B. 试管在乙液体中受到的浮力较大C. 装甲液体的烧杯底部所受液体压强较大D. 装乙液体的烧杯底部所受液体压强较大2.小明将同一个鸡蛋先后放入如图所示的甲、乙两杯液体，液体密度分别为ρ甲、ρ乙，鸡蛋在液体中所受的浮力分别为F浮甲、F浮乙，则下列关系正确的是（）A. ρ甲＜ρ乙F浮甲＜F浮乙B. ρ甲＞ρ乙F浮甲= F浮乙C. ρ甲＞ρ乙F浮甲＜F浮乙D. ρ甲＜ρ乙F浮甲= F浮乙3.在表面涂蜡的细木棒末端绕上适量的金属丝制成一个密度计，把它分别放到甲、乙、丙三种不同的液体里，如图所示，则( )A. 木棒在甲液体里受到的浮力最大B. 木棒在乙液体里受到的浮力最大C. 丙液体的密度最大D. 甲液体的密度最小4.如图所示，甲、乙两个完全相同的容器中盛有两种不同的液体，把两个完全相同的立方体A、B分别放入这两种液体中，均处于漂浮状态，静止时两个容器中的液面相平，A、B在两种液体中所受浮力分别为F A、F B，液体对烧杯底的压强分别为p甲、p乙，则（）A. F A＜F B p甲＝p乙B. F A＝F B p甲＝p乙C. F A＝F B p甲＜p乙D. F A＝F B p甲＞p乙5.“远征号”潜水艇在南海执行任务，根据任务的要求，潜水艇需要在不同深度处悬浮，若海水密度保持不变，则下列说法错误的是（）A. 潜水艇排开海水的体积相等B. 潜水艇所受的重力大小不相等C. 潜水艇所受的浮力大小相等D. 潜水艇所受的浮力与重力大小相等6.水平台面上有两个同规格烧杯,分别盛有甲、乙两种液体将两个完全相同的物体A、B分别放入两杯中静止时如图所示,甲、乙液面刚好相平此时,设A物体受到的浮力为F浮A甲液体对烧杯底部的压强为p甲;B物体受到的浮力为F浮B,乙液体对烧杯底部的压强为p乙,则（）A. F浮A=F浮B, p甲>p乙B. F浮A=F浮B, p甲<p乙C. F浮A <F浮B, p甲>p乙D. F浮A<F浮B, p甲<p乙7.在物理实验活动中，小亮同学在木棒的一端缠绕一些铜丝制成了两个完全相同的简易密度计，将两支密度计分别放入盛有不同液体的两个相同的烧杯中，如图所示，当密度计竖直静止在液体中时，液面高度相同。

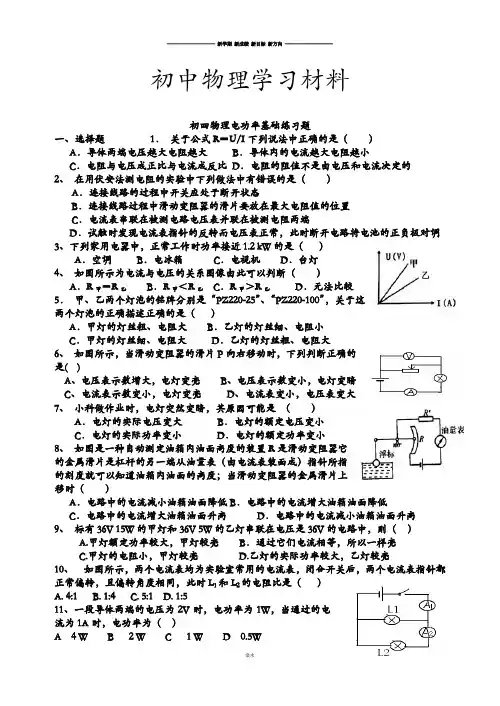

初中物理学习材料初四物理电功率基础练习题一、选择题1．关于公式R＝U/I下列说法中正确的是（）A．导体两端电压越大电阻越大B．导体内的电流越大电阻越小C．电阻与电压成正比与电流成反比D．电阻的阻值不是由电压和电流决定的2、在用伏安法测电阻的实验中下列做法中有错误的是（）A．连接线路的过程中开关应处于断开状态B．连接线路过程中滑动变阻器的滑片要放在最大电阻值的位置C．电流表串联在被测电路电压表并联在被测电阻两端D．试触时发现电流表指针的反转而电压表正常，此时断开电路将电池的正负极对调3、下列家用电器中，正常工作时功率接近1.2 kW的是（）A．空调B．电冰箱C．电视机D．台灯4、如图所示为电流与电压的关系图像由此可以判断（）A．R甲＝R乙B．R甲＜R乙C．R甲＞R乙D．无法比较5．甲、乙两个灯泡的铭牌分别是“PZ220-25”、“PZ220-100”，关于这两个灯泡的正确描述正确的是（）A．甲灯的灯丝粗、电阻大B．乙灯的灯丝细、电阻小C．甲灯的灯丝细、电阻大D．乙灯的灯丝粗、电阻大6、如图所示，当滑动变阻器的滑片P向右移动时，下列判断正确的是( )A、电压表示数增大，电灯变亮B、电压表示数变小，电灯变暗C、电流表示数变小，电灯变亮D、电流表变小，电压表变大7、小科做作业时，电灯突然变暗，其原因可能是（）A．电灯的实际电压变大B．电灯的额定电压变小C．电灯的实际功率变小D．电灯的额定功率变小8、如图是一种自动测定油箱内油面高度的装置R是滑动变阻器它的金属滑片是杠杆的另一端从油量表（由电流表装面成）指针所指的刻度就可以知道油箱内油面的高度；当滑动变阻器的金属滑片上移时（）A．电路中的电流减小油箱油面降低B．电路中的电流增大油箱油面降低C．电路中的电流增大油箱油面升高D．电路中的电流减小油箱油面升高9、标有36V 15W的甲灯和36V 5W的乙灯串联在电压是36V的电路中，则（）A.甲灯额定功率较大，甲灯较亮B．通过它们电流相等，所以一样亮C.甲灯的电阻小，甲灯较亮D.乙灯的实际功率较大，乙灯较亮10、如图所示，两个电流表均为实验室常用的电流表，闭合开关后，两个电流表指针都正常偏转，且偏转角度相同，此时L1和L2的电阻比是（）A. 4:1B. 1:4C. 5:1D. 1:511、一段导体两端的电压为2V时，电功率为1W，当通过的电流为1A时，电功率为（）A 4 WB 2 WC 1 WD 0.5W12、小明在做测小灯泡电功率的实验时，正确连接好电路并闭合开关后，灯泡发光，电流表、电压表均有示数.在实验过程中，突然灯泡熄灭，电压表示数变大，电流表指针几乎不动.产生这一现象的原因可能是( )Ａ灯泡被短路Ｂ滑动变阻器被短路Ｃ灯丝烧断了Ｄ滑动变阻器断路13、一个标有“4V 2W”的灯泡，将它接在2V的电路中时，不考虑温度对电阻的影响，则[ ]A、此时灯泡中实际电流为0.5安B此时灯泡中实际电流为1安C、此时灯泡的实际功率为0.5瓦D、此时灯泡的实际功率为1瓦14.以下家用电器正常工作时，电功率大约为l kW的是（）A．微波炉B．电冰箱C．电风扇D．电视机15.下列白炽电灯正常发光时，亮度最亮的是（）A．“PZ220V 15W”B．“PZ 220V 25W”C．“PZ 220V 40W”D．“PZ 220V 60W”16.把标有“6V 3W”和“12V 3W”字样的两个灯泡L l、L2串联在15V的电源上．下列说法正确的是( )A. 灯L l正常发光B．灯L2正常发光C. 两灯都正常发光D．两灯都不能正常发光17.如图所示电路，开关S闭合后，移动滑动变阻器的滑片P，下列各物理中大小发生改变的是（）A.小灯泡的额定电压B.小灯泡的额定功率C.小灯泡的实际功率D.电源的电压18.将“220V 15W'’的灯泡L1和“220V 60W'’的灯泡L2，串联在220V的电源上，组成闭合的回路(设灯丝电阻不变)，则（）A．灯泡L1比灯泡L2亮B．灯泡L2比灯泡L1亮C．两灯的总功率小于15W D．两灯的实际功率都变为额定功率的一半二、填空题1.将标有“220V 40W”的灯泡接在200V的电路中，灯泡消耗的实际功率_______额定功率（选填“大于”、“等于”或“小于”）；如果该灯泡正常发光5h，将会消耗_______kW·h 的电能。

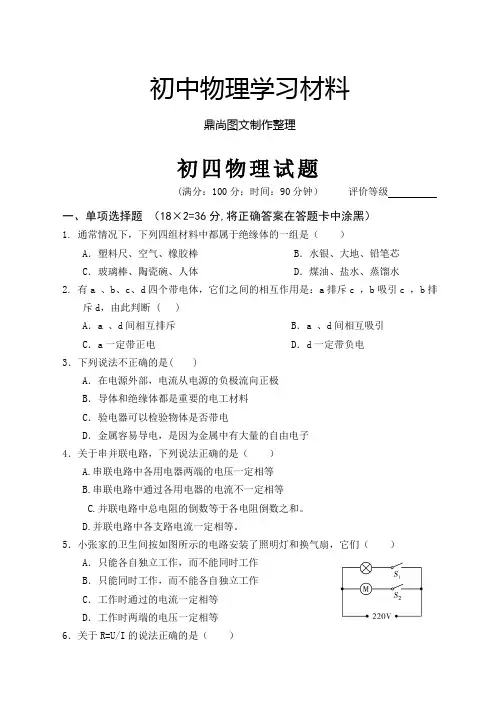

初中物理学习材料鼎尚图文制作整理初四物理试题(满分：100分；时间：90分钟）评价等级一、单项选择题（18×2=36分,将正确答案在答题卡中涂黑）1. 通常情况下，下列四组材料中都属于绝缘体的一组是（）A．塑料尺、空气、橡胶棒 B．水银、大地、铅笔芯C．玻璃棒、陶瓷碗、人体 D．煤油、盐水、蒸馏水2. 有a 、b、c、d四个带电体，它们之间的相互作用是：a排斥c ，b吸引c ，b排斥d，由此判断 ( )A．a 、d间相互排斥 B．a 、d间相互吸引C．a一定带正电 D．d一定带负电3．下列说法不正确的是( )A．在电源外部，电流从电源的负极流向正极B．导体和绝缘体都是重要的电工材料C．验电器可以检验物体是否带电D．金属容易导电，是因为金属中有大量的自由电子4．关于串并联电路，下列说法正确的是（）A.串联电路中各用电器两端的电压一定相等B.串联电路中通过各用电器的电流不一定相等C.并联电路中总电阻的倒数等于各电阻倒数之和。

D.并联电路中各支路电流一定相等。

5．小张家的卫生间按如图所示的电路安装了照明灯和换气扇，它们（）A．只能各自独立工作，而不能同时工作B．只能同时工作，而不能各自独立工作C．工作时通过的电流一定相等D．工作时两端的电压一定相等6．关于R=U/I的说法正确的是（）A．导体两端的电压越大，导体的电阻就越大B．导体中的电流越大，导体的电阻就越小C．导体电阻等于导体两端的电压与电流之比D．电阻与导体两端的电压成正比，跟电流成反比7. 下图所示电路中，电源电压均为6V不变，小灯泡的额定电压均为6V。

当开关闭合时，小灯泡正常发光的电路是（）A B C D8．如图所示，电源电压恒定，当闭合开关S后，向右移动变阻器R2滑片的过程中，电流表、电压表示数的变化情况是（）A. 电流表示数变小、电压表示数变大B. 电流表示数变小、电压表示数不变C. 电流表示数变大、电压表示数不变D. 电流表示数变大、电压表示数变大9．小新同学按图所示电路连接好实物，闭合开关，发现灯不亮，电流表无示数，电压表指针有明显偏转，你认为电路故障可能是（）A．灯座短路 B．灯丝烧断C．电流表断路 D．电流表短路10．白炽灯泡的灯丝常在开灯的瞬间烧断，其原因是在开灯的瞬间（）A．灯泡上的电压特别大，因而电流也很大B．灯丝的电阻比较小，因而电流很大 C．灯丝的电阻特别大，产生的热量特别大 D．灯丝低温时比较脆11．根据灯泡铭牌（PZ220-25）所给信息判断，下列说法正确的是（）A．灯泡适宜在25V的电路中使用B．灯泡在任何情况下工作时，电功率都是25WC．灯泡电压低于220V时，不发光D．灯泡在220V的电压下工作时，电功率是25W12．下列家用电器中，正常工作一小时耗电接近1.2kw.h的是（）A．空调 B．电冰箱 C．电视机 D．台灯13．把标有“220V 100W”的甲灯和“220V 25W ”的乙灯串联后接在电压是220V 的电路中，则（）A. 因为甲灯额定功率较大，所以甲灯较亮B. 因为通过它们的电流相等，所以一样亮C. 因为甲灯的电阻较小，所以甲灯较亮D. 因为乙灯实际功率较大，所以乙灯较亮14．如图所示电路中，开关S由断开到闭合的过程中（）A．灯L1亮度不变，电流表示数变大B．灯L1亮度变暗，电流表示数变大C．灯L1亮度不变，电流表示数不变D．灯L1亮度变亮，电流表示数变小15．如图所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。

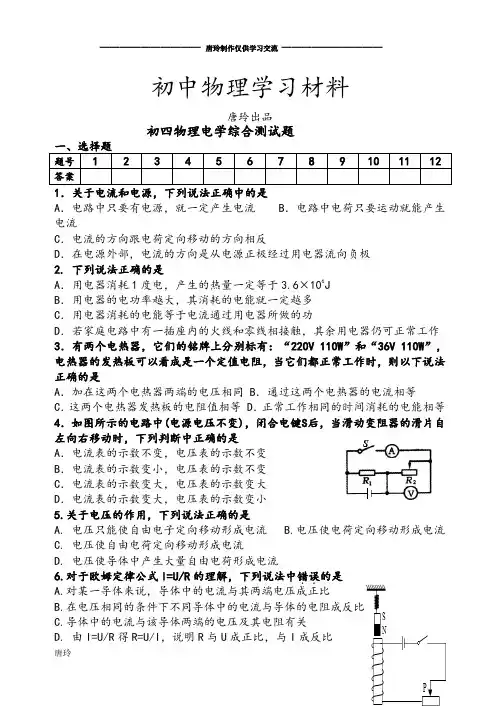

初中物理学习材料唐玲出品初四物理电学综合测试题题号 1 2 3 4 5 6 7 8 9 10 11 12 答案A．电路中只要有电源，就一定产生电流B．电路中电荷只要运动就能产生电流C．电流的方向跟电荷定向移动的方向相反D．在电源外部，电流的方向是从电源正极经过用电器流向负极2. 下列说法正确的是A．用电器消耗1度电，产生的热量一定等于3.6×106JB．用电器的电功率越大，其消耗的电能就一定越多C．用电器消耗的电能等于电流通过用电器所做的功D．若家庭电路中有一插座内的火线和零线相接触，其余用电器仍可正常工作3．有两个电热器，它们的铭牌上分别标有：“220V 110W”和“36V 110W”，电热器的发热板可以看成是一个定值电阻，当它们都正常工作时，则以下说法正确的是A．加在这两个电热器两端的电压相同 B．通过这两个电热器的电流相等C．这两个电热器发热板的电阻值相等 D．正常工作相同的时间消耗的电能相等4．如图所示的电路中(电源电压不变)，闭合电键S后，当滑动变阻器的滑片自左向右移动时，下列判断中正确的是A．电流表的示数不变，电压表的示数不变B．电流表的示数变小，电压表的示数不变C．电流表的示数变大，电压表的示数变大D．电流表的示数变大，电压表的示数变小5.关于电压的作用，下列说法正确的是A. 电压只能使自由电子定向移动形成电流B.电压使电荷定向移动形成电流C. 电压使自由电荷定向移动形成电流D. 电压使导体中产生大量自由电荷形成电流6.对于欧姆定律公式I=U/R的理解，下列说法中错误．．的是A.对某一导体来说，导体中的电流与其两端电压成正比B.在电压相同的条件下不同导体中的电流与导体的电阻成反比C.导体中的电流与该导体两端的电压及其电阻有关D. 由I=U/R得R=U/I，说明R与U成正比，与I成反比7.如图所电路连接中，当开关S闭合时，下列说法正确的是A．螺线管上端S极，滑片P向左移，弹簧测力计示数增大B．螺线管上端N极，滑片P向左移，弹簧测力计示数减小C．螺线管上端S极，滑片P向右移，弹簧测力计示数增大D．螺线管上端N极，滑片P向右移，弹簧测力计示数减小8.如图中电源电压保持不变，R2的电阻为5Ω，闭合开关，电压表示数为3V，电流表示数为0.3A，则下列说法错误的是A.R2两端的电压等于3V B.干路中的电流为0.9AC.R1与R2的等效电阻为15Ω D.R2的电功率为1.8W9．关于家庭电路的说法错误的是A．洗衣机使用三孔插座能防止人触电B．电灯的开关装在火线或零线上都可以C．使用测电笔可以辨别家庭电路中的火线和零线D．保险丝被烧断，可能是电路中使用了大功率用电器或出现了短路故障10．标有“220V 40W”和“220V 100W”字样的两个灯泡Ll 、L2串联在220V的电源上．比较他们实际功率P1和P2的大小关系是：A: P1 > P2B: P1< P2C: P1= P2D: 无法确定11．如图，电源电压是6V且保持不变，当开关闭合后，只有一只灯泡发光，电压表的示数为6V，产生这一现象的原因是A．可能是灯L1发生了短路 B．可能是灯L2发生了短路C．可能是灯L1发生了断路 D．可能是灯L2发生了断路12．如图所示四个实验现象中，揭示了发电机工作原理的是二、填空题13.电工用具（螺丝刀、钳子等）的把手所用的材料一般都是塑料或橡胶，其原因是塑料和橡胶都是。

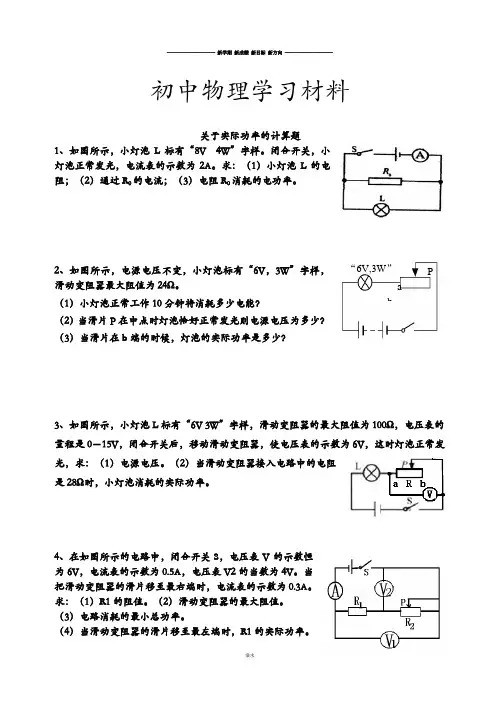

初中物理学习材料关于实际功率的计算题1、如图所示，小灯泡L 标有“8V 4W ”字样。

闭合开关，小灯泡正常发光，电流表的示数为2A 。

求：（1）小灯泡L 的电阻；（2）通过R 0的电流；（3）电阻R 0消耗的电功率。

2、如图所示，电源电压不变，小灯泡标有“6V ，3W ”字样，滑动变阻器最大阻值为24Ω。

（1）小灯泡正常工作10分钟将消耗多少电能？（2）当滑片P 在中点时灯泡恰好正常发光则电源电压为多少？（3）当滑片在b 端的时候，灯泡的实际功率是多少？3、如图所示，小灯泡L 标有“6V 3W ”字样，滑动变阻器的最大阻值为100Ω，电压表的量程是0－15V ，闭合开关后，移动滑动变阻器，使电压表的示数为6V ，这时灯泡正常发光，求：（1）电源电压。

（2）当滑动变阻器接入电路中的电阻是28Ω时，小灯泡消耗的实际功率。

4、在如图所示的电路中，闭合开关S ，电压表V 的示数恒为6V ，电流表的示数为0.5A ，电压表V2的当数为4V 。

当把滑动变阻器的滑片移至最右端时，电流表的示数为0.3A 。

求：（1）R1的阻值。

（2）滑动变阻器的最大阻值。

（3）电路消耗的最小总功率。

（4）当滑动变阻器的滑片移至最左端时，R1的实际功率。

“6V,3W ”P a b “6V,3W ”5、如图14所示电路中，R l=2Ω，R2=3Ω。

当开关S1闭合，S2、S3断开时，电流表的示数为0.6A；当开关S1、S2、S3都闭合时，电流表示数为1.5A，且灯泡正常发光。

设电源电压不变.求：(1)电源电压；(2)灯泡的额定功率；(3)当只闭合S2时，灯泡的实际功率是多少？图14 6、如图所示，小灯泡上面标有为“12V 6W”，电源电压6V保持不变,电流表的示数为0.9A，求灯泡的实际功率和R的功率7、如图所示，小灯泡的规格为“6V 3W”，电源电压保持不变，1、当滑动变阻器连入电路的阻值为4Ω，灯泡恰好正常发光，求电源电压2、改变变阻器滑片的位置，使电路消耗的总功率为3.2W，求此时小灯泡的实际功率。

初四物理试题第1页（共6页）

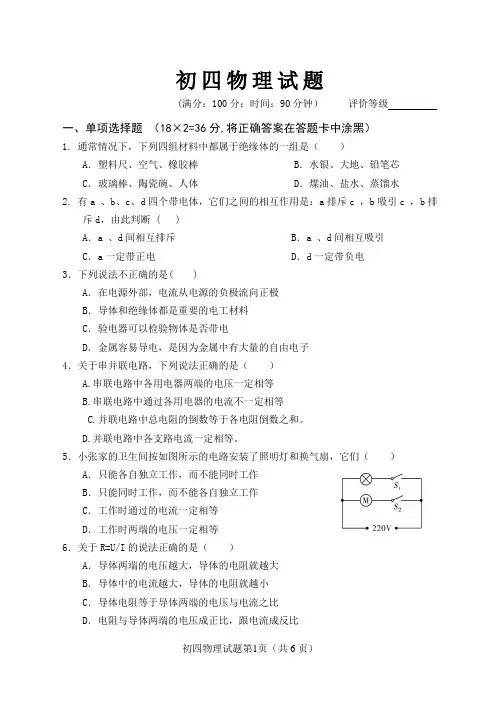

初四物理试题
(满分：100分；时间：90分钟）评价等级
一、单项选择题（18×2=36分,将正确答案在答题卡中涂黑）
1. 通常情况下，下列四组材料中都属于绝缘体的一组是（）
A．塑料尺、空气、橡胶棒 B．水银、大地、铅笔芯
C．玻璃棒、陶瓷碗、人体 D．煤油、盐水、蒸馏水
2. 有a 、b、c、d四个带电体，它们之间的相互作用是：a排斥c ，b吸引c ，b排
斥d，由此判断 ( )
A．a 、d间相互排斥 B．a 、d间相互吸引
C．a一定带正电 D．d一定带负电
3．下列说法不正确的是( )
A．在电源外部，电流从电源的负极流向正极
B．导体和绝缘体都是重要的电工材料
C．验电器可以检验物体是否带电
D．金属容易导电，是因为金属中有大量的自由电子
4．关于串并联电路，下列说法正确的是（）
A.串联电路中各用电器两端的电压一定相等
B.串联电路中通过各用电器的电流不一定相等
C.并联电路中总电阻的倒数等于各电阻倒数之和。

D.并联电路中各支路电流一定相等。

5．小张家的卫生间按如图所示的电路安装了照明灯和换气扇，它们（）
A．只能各自独立工作，而不能同时工作
B．只能同时工作，而不能各自独立工作
C．工作时通过的电流一定相等
D．工作时两端的电压一定相等
6．关于R=U/I的说法正确的是（）
A．导体两端的电压越大，导体的电阻就越大
B．导体中的电流越大，导体的电阻就越小
C．导体电阻等于导体两端的电压与电流之比
D．电阻与导体两端的电压成正比，跟电流成反比。

期末达标检测卷一、选择题(每题3分，共30分)1．如图甲所示，验电器A带正电，B带负电。

用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示)，金属棒中()A．电子由A到B B．电子由B到AC．原子核由A到B D．原子核由B到A2．如图所示，电源电压不变，电阻R＝5 Ω，闭合开关S，电流表A的示数为0.3 A，若要使电流表A的示数变为0.6 A。

则()A．在R两端并联一个5 Ω的电阻B．在R两端并联一个10 Ω的电阻C．在电路中串联一个5 Ω的电阻D．在电路中串联一个10 Ω的电阻3．如图所示，闭合开关S后，灯泡L没有发光，电流表和电压表的示数均为0。

若电路中只有一处故障，则可能的故障是()A．灯泡L断路B．电阻R断路C．灯泡L短路D．电阻R短路4．如图所示，教室内两盏日光灯由一个开关控制，以下电路中能反映它们正确连接的是()5．如图所示的电路，闭合开关后，将滑动变阻器的滑片P由a端向b端滑动的过程中，图中电压表和电流表的示数变化情况是()A．电压表示数不变，电流表示数变大B．电压表示数变小，电流表示数变大C．电压表示数不变，电流表示数变小D．电压表示数变大，电流表示数变小6．用两个电流表按图示实验电路探究电功率与电流的关系，下列说法不正确的是()A．小灯泡电功率的大小是通过灯泡的亮度来判断的B．将小灯泡并联是为了控制小灯泡两端电压相同C．选用的两只小灯泡规格必须相同D．将其中一个电流表移接到干路上也可以完成实验7．如图所示，将标有“8 V8 W”的灯泡L1和“8 V16 W”的灯泡L2接在12 V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是() A．灯泡L1、L2都能正常发光B．灯泡L1、L2一样亮C．灯泡L2比灯泡L1亮D．灯泡L1比灯泡L2亮8．小夏将n个“3 V0.3 W”的小灯泡，按照甲、乙两种连接方式分别接入电压为U的电路中(如图所示)，分别调节滑动变阻器R1和R2，使所有灯泡均正常发光，则甲、乙两电路中的总电流与总功率的关系正确的是()A．I甲＝I乙B．I甲＝1n I乙C．P甲＝nP乙D．P甲＝P乙n9．如图所示的两个发热电阻R1<R2，当它们并联在同一电源上时，闭合开关S后，对被凡士林粘住的相同火柴甲、乙，下列说法正确的是()A．甲先掉下B．乙先掉下C．一起掉下D．都不会掉下10．额定电压均为6 V的甲、乙两灯，I-U图线如图所示，下列说法正确的是() A．甲、乙两灯的电阻均随电压增大而减小B．甲、乙两灯的额定功率之比为4：1C．甲、乙两灯并联接在电压为2 V的电源两端时，电阻之比为3：2D．甲、乙两灯串联接在电压为8 V的电源两端时，实际功率之比为1：3 二、填空题(每空2分，共28分)11．对人体来说安全电压不高于_______V；家庭电路中触电事故有单线触电和双线触电两种，都是人体直接或间接跟______(填“火”或“零”)线接触造成的。

初中物理学习材料初四物理试题(满分：100分；时间：90分钟）评价等级一、单项选择题（18×2=36分,将正确答案在答题卡中涂黑）1. 通常情况下，下列四组材料中都属于绝缘体的一组是（）A．塑料尺、空气、橡胶棒B．水银、大地、铅笔芯C．玻璃棒、陶瓷碗、人体D．煤油、盐水、蒸馏水2. 有a 、b、c、d四个带电体，它们之间的相互作用是：a排斥c ，b吸引c ，b排斥d，由此判断( )A．a 、d间相互排斥B．a 、d间相互吸引C．a一定带正电D．d一定带负电3．下列说法不正确的是( )A．在电源外部，电流从电源的负极流向正极B．导体和绝缘体都是重要的电工材料C．验电器可以检验物体是否带电D．金属容易导电，是因为金属中有大量的自由电子4．关于串并联电路，下列说法正确的是（）A.串联电路中各用电器两端的电压一定相等B.串联电路中通过各用电器的电流不一定相等C.并联电路中总电阻的倒数等于各电阻倒数之和。

D.并联电路中各支路电流一定相等。

5．小张家的卫生间按如图所示的电路安装了照明灯和换气扇，它们（）A．只能各自独立工作，而不能同时工作B．只能同时工作，而不能各自独立工作C．工作时通过的电流一定相等D．工作时两端的电压一定相等6．关于R=U/I的说法正确的是（）A．导体两端的电压越大，导体的电阻就越大B．导体中的电流越大，导体的电阻就越小C．导体电阻等于导体两端的电压与电流之比D．电阻与导体两端的电压成正比，跟电流成反比7. 下图所示电路中，电源电压均为6V不变，小灯泡的额定电压均为6V。

当开关闭合时，小灯泡正常发光的电路是（）A B C D8．如图所示，电源电压恒定，当闭合开关S后，向右移动变阻器R2滑片的过程中，电流表、电压表示数的变化情况是（）A. 电流表示数变小、电压表示数变大B. 电流表示数变小、电压表示数不变C. 电流表示数变大、电压表示数不变D. 电流表示数变大、电压表示数变大9．小新同学按图所示电路连接好实物，闭合开关，发现灯不亮，电流表无示数，电压表指针有明显偏转，你认为电路故障可能是（）A．灯座短路B．灯丝烧断C．电流表断路D．电流表短路10．白炽灯泡的灯丝常在开灯的瞬间烧断，其原因是在开灯的瞬间（）A．灯泡上的电压特别大，因而电流也很大B．灯丝的电阻比较小，因而电流很大C．灯丝的电阻特别大，产生的热量特别大D．灯丝低温时比较脆11．根据灯泡铭牌（PZ220-25）所给信息判断，下列说法正确的是（）A．灯泡适宜在25V的电路中使用B．灯泡在任何情况下工作时，电功率都是25WC．灯泡电压低于220V时，不发光D．灯泡在220V的电压下工作时，电功率是25W12．下列家用电器中，正常工作一小时耗电接近1.2kw.h的是（）A．空调B．电冰箱C．电视机D．台灯13．把标有“220V 100W”的甲灯和“220V 25W ”的乙灯串联后接在电压是220V 的电路中，则（）A. 因为甲灯额定功率较大，所以甲灯较亮B. 因为通过它们的电流相等，所以一样亮C. 因为甲灯的电阻较小，所以甲灯较亮D. 因为乙灯实际功率较大，所以乙灯较亮14．如图所示电路中，开关S由断开到闭合的过程中（）A．灯L1亮度不变，电流表示数变大B．灯L1亮度变暗，电流表示数变大C．灯L1亮度不变，电流表示数不变D．灯L1亮度变亮，电流表示数变小15．如图所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。

鲁科版（五四制）2022-2023学年九年级上册物理期末测试卷一．选择题（共15小题，满分30分，每小题2分）1．（2分）一位同学观察了妈妈在厨房做饭的情景，提出以下说法，错误的是（ ）A．妈妈闻到饭的香味，是由于分子在做无规则运动B．电饭锅工作是应用了电流的磁效应C．电冰箱内的压缩机将气体液化时放热，冷冻室管内将液体汽化吸热D．电风扇工作时将电能主要转化为机械能【考点】分子的热运动；电热的利用与防止；能量转化和转移；汽化及汽化吸热的特点；液化及液化的放热特点．【分析】（1）两种不同物质组成的物体相互接触时，彼此进入对方的现象是扩散，扩散现象表面分子是不停地进行无规则运动。

（2）电饭锅工作时，是电流的热效应。

（3）电冰箱工作时，制冷液在冷藏室或冷冻室内汽化吸热，到散热片处液化放热。

（4）电风扇工作时，电能转化为机械能。

解：A、妈妈闻到饭的香味，是饭的芳香分子扩散到空气中，扩散现象表面分子不停地做无规则运动。

该选项说法正确，不符合题意。

B、电饭锅工作是应用了电流的热效应。

该选项说法错误，符合题意。

C、电冰箱内的压缩机将气体液化时放热，冷冻室管内将液体汽化吸热。

该选项说法正确，不符合题意。

D、电风扇工作时将电能主要转化为机械能。

该选项说法正确，不符合题意。

故选：B。

2．（2分）小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。

为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光。

故障原因可能是（ ）A．进户线火线上的熔丝烧断B．进户线零线断了C．书桌边的插座与零线断开D．书桌边的插座与火线断开【考点】家庭电路的故障分析．【分析】测电笔是用来辨别火线和零线的。

能否使测电笔的氖灯发光，就要看测电笔的笔尖能否通过导线或闭合的开关接到火线上，接到火线上氖灯发光，接不到或接到零线上不发光。

解：A、进户线火线上的熔丝烧断，台灯不会发光，故A错；B、进户线零线断，台灯不会发光，故B错；C、书桌边的插座其中一个孔接火线，能使氖管发光，若零线断开，使得灯不能发光，故C正确；D、书桌边的插座与火线断开，不会使测电笔的氖管发光，故D错。

第一学期期末检测（五四学制）初四物理试题考生注意：1、全卷共五大题，总分 100 分 2、g 取值10N/Kg2、考试时间90分钟一、选择题（请将每小题唯一正确答案填在题后的答题表内，每小题2分，共30分）1. 下列各种自然现象形成的过程中,要吸收热量的是：( )A.春天,冰雪消融汇成的溪流B.夏天,冰箱门口飘出的“白气”C.秋天,草丛之上晶莹的露珠D.冬天,天上纷纷飘落的雪花 2．一支温度计从装有酒精的瓶中取出后，它的示数（ ） A ．一直升高B ．一直降低C ．先降低后升高D ．先升高后降低3．下列实例中,属于机械能转化为内能的是：( )A.流星穿过大气层时发热发光B.冬天,嘴对着双手哈气取暖C.汽油机的做功冲程D.水烧开后，水蒸气将壶盖顶起 4．四冲程汽油机在一个工作循环中，燃气的内能转化为机械能的冲程是（ ） A. 吸气冲程 B. 压缩冲程 C. 做功冲程 D. 排气冲程5．已知铝、铁、铜的比热容依次减小，它们的初温和质量都相等，吸收相等的热量，最后的温度是（ ）A ． 铝的温度高 B. 铁的温度高 C ． 铜的温度高 D.铝、铁、铜的温度都相同6．将杯中的液态氮（沸点为-196℃）倒入盛有奶浆的碗制作冰淇淋。

观察到杯中液态沸腾，杯外壁出现白霜，则 （ ）A. 杯中液态氮放热B.杯中液态氮温度不断上升C. 杯中液态氮不断吸热，温度保持-196℃D.白霜是空气中水蒸气液化形成的 7如图所示的电路中，电源电压不变．当闭合开关S ，滑动变阻器的滑片P向右移动时， 下列判断正确的是（ ）A ．电流表示数变大，电压表示数变小B ．电流表示数变小，电压表示数不变C ．电流表示数变小，电压表示数变大D ．电流表示数变大，电压表示数不变8．某同学做测灯泡两端电压的实验中、测得两个灯泡两端的电压相等，那么这两个灯泡的连接方式号级名△△ △△ △△ △△ ○ △△ ○ △△ △△ 冷 △△ 静 △△ 思 △△ 考 △△ △△ △△ 规 △△ 范 △△ 答 △△ 题 △△ △△ △△ 期 △△ 待 △△ 着 △△ 你 △△ 的 △△ 进 △△ 步 △△ △△ △△ ○ △△ ○ △△ △△ △△ △△ △△的判断正确的是A ．可能串联B ．一定并联C ．一定串联D ．无法确定 9．以下关于物理史实，说法错误的是（ ）A ．英国物理学家牛顿用玻璃三棱镜分解太阳光，从而揭开了颜色之谜B ．英国物理学家法拉第通过实验发现了磁可以生电，是世界上第一个发现电与磁之间联系的人C ．德国物理学家欧姆通过研究电流与电压及导线长度的关系，归纳出欧姆定律D ．意大利物理学家伽利略发现单摆摆动一次的时间不受摆锤质量的影响，而是与摆绳绳长有关，从而促进了钟表的研制 10．由欧姆定律I ＝R U 导出R=IU，以下说法中正确的是（ ） A ．加在导体两端的电压越大，则导体的电阻越大 B ．通过导体的电流越大，则导体的电阻越小C ．导体的电阻在电流减小到零时非常大D ．以上说法都不对 11．下列现象能证明空气中有水的是（ ）A ．打开热水瓶盖，瓶口出现白雾B ．白色硫酸铜粉末敞口放置在空气中变蓝C ．人对着镜子哈气，镜子表面起雾D ．蜡烛火焰上罩一干冷烧杯，烧杯内壁出现水珠12． 如图所示的电路中，两个小灯泡的规格相同。

题型一选择题(二)1.(2024·泰安泰山区期中)东汉《论衡》中提到“顿牟掇(duō)芥(gài)”,指的是毛皮擦拭过的玳瑁(海龟)外壳能吸引芥菜籽之类的轻小物体,下列现象与此不相同的是(A)A.用吸管吸饮料B.摩擦过的塑料梳子吸引头发C.拆快递包装泡沫粘在手上甩不掉D.干手搓开的新塑料袋吸在手上2. (2024·淄博张店区期中)小明妈妈网购了一个电脑键盘清洁器,如图所示。

在使用过程中小明发现清洁器的工作状态由两个开关控制,开关S1只控制小灯泡,开关S2只控制电动机。

选项所示的四个电路图中,能实现上述控制方式的是(D)3. (2024·青岛胶州市期末)在“探究并联电路电流关系”的实验中,小明连接好如图所示的电路,用电流表测出A、B、C三处的电流分别为I A=3 A、I B=1.5 A、I C=1.5 A,他将数据记录在表格中,下一步的操作是(D)A.分析数据,得出结论B.整理器材,结束实验C.改变电流表的量程或更换电流表再测几次D.换用不同规格的小灯泡,再测出几组电流值4. (2024·烟台期中)如图所示,电源电压是5 V并保持不变,开关S闭合后电压表的示数为3V,则(D)A.通过灯泡L1的电流比L2的电流大B.L1两端的电压为3 VC.L2两端的电压为2 VD.若灯泡L2灯丝烧断,电压表示数几乎等于5 V5. (2023·南开区二模)如图所示电路的电源电压为6 V,定值电阻R2的阻值为10 Ω。

闭合开关S后,电流表的示数为0.4 A,则电压表的示数为(B)A.0 VB.2 VC.4 VD.6 V6.(2024·淄博张店区期末)如图所示,下列说法正确的是(C)A.如图甲,验电器的工作原理是同种电荷互相排斥、异种电荷互相吸引B.如图乙,在探究电流与电压关系时,将ab两点间的定值电阻R由10 Ω换成15 Ω时,需要向左移动滑片P的位置C.如图丙,电位器为音量控制器,将BC两接线柱接入电路,滑动片逆时针旋转时,电流变小,音量降低D.如图丁,闭合开关S,灯L1、L2都发光,电流表A1和A2指针偏转角度相同,则通过灯泡L1和L2的电流之比是5∶17. (2024·淄博期中)小明家的屋顶上有一个水池,如图是他设计的一种自动测量水池内水位高低的装置,R'是定值电阻,R是滑动变阻器,它的金属滑片是杠杆的一端。

期末考前题型专练题型一选择题(一)1. (2023·济宁市期末)小凯将气球与自己头发摩擦后,家里小狗经过气球旁,身上的毛马上竖起来(没接触)。

如图,则可判定(C)A.小狗的毛和气球带异种电荷B.小凯的头发和小狗的毛带同种电荷C.小狗的毛可能不带电D.气球在摩擦过程中失去电子2. (2024·淄博周村区期末)在如图所示的电路图中,下列说法正确的是(D)A.只闭合S1,两个灯泡串联B.只闭合S2,只有灯泡L2发光C.只闭合S1和S2,灯泡L1发光D.只闭合S1和S3,两个灯泡并联3. (2024·泰安泰山区期末)如图是新一代代步工具——电动独轮车,依靠电力驱动,低碳环保。

当电源开关S1闭合时指示灯亮起,独轮车处于待机状态,再当人站在独轮车上时开关S2自动闭合,电动机才能启动,开始运动。

下列电路设计符合上述要求的是(C)4. (2024·临沂罗庄区期末)如图所示电路的电源电压为1.5 V,电阻R1的阻值为2 Ω,闭合开关后,电流表的示数为0.3 A,则(D)A.通过R1的电流大于0.3 AB.电阻R1和R2是并联的C.电压表的示数为0.9 VD.电阻R2的阻值为3 Ω5. (2023·淄博张店区一模)如图所示,电源电压不变,闭合开关S,电压表V1的示数为6 V,电压表V2的示数为4 V。

下列说法中正确的是(B)A.L1两端电压为4 VB.通过两灯的电流相等C.若灯L1发生断路,灯L2能继续发光D.断开开关,只将电压表V2换成电流表,则L1与L2串联6.如图所示,电源电压不变,闭合开关,将滑动变阻器的滑片P向左移动,假设小灯泡电阻不变,下列说法正确的是(C)A.电流表示数变小B.电压表示数变大C.小灯泡变亮D.滑动变阻器接入电路的阻值变大7. (2024·泰安期末)如图所示,探究“电流跟电压的关系”实验中,下列说法不正确的是(C)A.探究电流跟电压的关系时,需要控制导体的电阻一定B.滑动变阻器可以起到改变定值电阻两端电压的作用C.实验的结论是:电流跟电压成反比D.多次实验是为了得到电流跟电压之间的定量关系8. (2024·泰安泰山区期末)如图所示是电阻甲和乙的图象,下列是小明根据图象信息所做出的判断,其中正确的是(C)A.当甲两端的电压为0.5 V时,通过它的电流为0.3 AB.当乙两端的电压为2.5 V时,它的阻值为10 ΩC.将甲、乙串联,当通过它们的电流为0.3 A时,它们两端的电压为2 VD.将甲、乙并联,当它们两端的电压为1 V时,则通过干路的电流为0.4 A9. (2023·淄博周村区二模)小明利用气敏电阻自制了一个烟雾浓度检测仪,如图所示是设计的电路图,其中R为气敏电阻,R0为定值电阻。

题型二填空题(二)1. (2024·枣庄期中)a、b、c三个轻质小球悬挂起来,相互作用情况如图所示,已知a带负电,则c的具体带电情况是带正电或不带电;用丝绸摩擦过的玻璃棒靠近a球,二者将互相吸引(选填“吸引”或“排斥”)。

2.(2024·德州禹城市期末)指纹识别解锁是目前较为流行的手机解锁方式。

如图甲所示,手指轻轻触碰感应区,识别出正确的指纹后手机自动开锁,则感应区相当于手机电路中的开关,如图乙所示,充电宝给手机充电过程中,充电宝相当于电源。

(均选填“电源”“开关”或“用电器”)3.如图甲电路,闭合开关S后,两个灯泡都能发光,则灯泡L1和L2并联(选填“并联”或“串联”),图乙为电流表A1指针的位置,如果电流表A2读数是0.6 A,电流表A1的读数是 1.5 A,通过灯L1的电流为0.9 A。

4.(2024·济宁期中)定值电阻R1和R2分别标有“10 Ω 1.2 A”和“15 Ω 1 A”的字样,现将它们串联起来接在某电源两端,为了不损坏电阻,该电源电压不能超过25 V;若将它们并联起来,在不损坏电阻的情况下,干路上的最大电流是 2 A。

5. (2024·东营期中)如图是电阻A、B的U-I图像,由图可知电阻A的阻值是 5 Ω;将两电阻串联后接入电路,当通过A的电流为0.4 A时,电路总电压是 3.5 V,电阻B的阻值为3.75 Ω;将两电阻并联后接入电压为1.5 V的电路中,干路电流为0.7 A。

6. (2024·淄博博山区期末)随着人民生活水平的提高,家庭中各种家用电器变得琳琅满目,各种用电器之间都是并联(选填“并联”或“串联”)的;生活中经常需要多个家用电器同时工作,同时工作的用电器越多,家里的总电阻就越小;如图为家中三孔插座,其中①孔应与地线相连(选填“火线”“零线”或“地线”)7.(2024·济南历城区期中)如图甲所示,是体质检测中的“坐位体前屈测试仪”,其内部简化电路如图乙所示。
