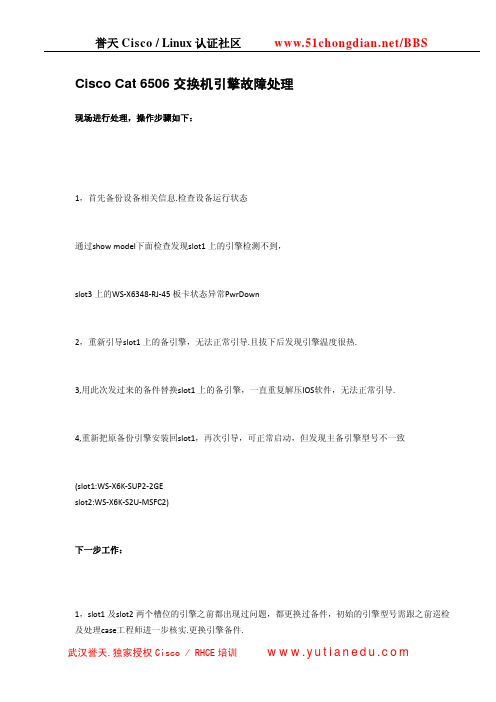

Cisco Cat 6506交换机引擎故障处理
Cisco Cat 6506交换机引擎故障处理现场进行处理，操作步骤如下：1，首先备份设备相关信息.检查设备运行状态通过show model下面检查发现slot1上的引擎检测不到，slot3上的WS‐X6348‐RJ‐45板卡状态异常PwrDown2，重新引导slot1上的备引擎，无法正常引导.且拔下后发现引擎温度很热.3,用此次发过来的备件替换slot1上的备引擎，一直重复解压IOS软件，无法正常引导.4,重新把原备份引擎安装回slot1，再次引导，可正常启动，但发现主备引擎型号不一致(slot1:WS‐X6K‐SUP2‐2GEslot2:WS‐X6K‐S2U‐MSFC2)下一步工作：1，slot1及slot2两个槽位的引擎之前都出现过问题，都更换过备件，初始的引擎型号需跟之前巡检及处理case工程师进一步核实.更换引擎备件.2,slot3槽位的业务板卡（WS‐X6348‐RJ‐45）故障,需测试或更换备件. 3，进一步监控设备内部温度及各板卡状态1，更换新引擎备件WS‐X6K‐S2U‐MSFC22，对slot3上的WS‐X6348‐RJ‐45业务板卡进行测试3，重新启动设备CASE处理结果Slot1和slot2上的主备引擎正常启动，型号一致.Slot3至slot5上业务板卡正常启动，应用正常.Slot1至slot5各板卡温度过高，会导致板卡状态MinFail或PwrDown故障分析定位：通过仔细检测设备状态及记录信息，设备本身未发现异常情况及告警信息，排除设备本身的硬件故障.通过设备系统信息发现设备各槽位板卡温度都偏高，检查机房环境发现设备安装过于紧密，机柜通风状况不好.设备背板风扇及电源风扇积尘较多，设备长期运行在此环境下，必然会导致高温告警及板卡掉电自保护.相关信息Dec9 04:31:08: %C6KENV‐SP‐4‐MINORTEMPALARM: module 3 inlet temperature crossed threshold #1(=50C). It has exceeded normal operating temperature range.Dec9 04:47:10: %C6KENV‐SP‐4‐MINORTEMPALARM: module 1 outlet temperature crossed threshold #1(=50C). It has exceeded normal operating temperature range.MDF‐C6506#show module allMod Ports Card TypeModelSerial No.‐‐‐ ‐‐‐‐‐ ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ ‐‐‐‐‐‐‐‐‐‐‐12Catalyst 6000 supervisor 2 (Warm)WS‐X6K‐SUP2‐2GESAD063802MN22Catalyst 6000 supervisor 2 (Active)WS‐X6K‐S2U‐MSFC2SAL0742N9LF34848 port 10/100 mb RJ45WS‐X6348‐RJ‐45SAL06324BVE488 port 1000mb GBIC Enhanced QoSWS‐X6408A‐GBICSAL06386ADD51616 port 1000mb GBIC ethernetWS‐X6416‐GBICSAL06220CQJMod MAC addressesHwFwSwStatus‐‐‐ ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ ‐‐‐‐‐‐ ‐‐‐‐‐‐‐‐‐‐‐‐ ‐‐‐‐‐‐‐‐‐‐‐‐ ‐‐‐‐‐‐‐10001.c9db.64c4 to 0001.c9db.64c5 3.107.1(1)12.2(18)SXF1 MinFail20008.7dca.0c58 to 0008.7dca.0c59 4.37.1(1)12.2(18)SXF1 MinFail30009.b793.a8f8 to 0009.b793.a927 6.15.4(2)8.5(0.46)RFW PwrDown4000a.f47a.10b8 to 000a.f47a.10bf 2.15.4(2)8.5(0.46)RFW Ok5000a.f40c.0fe8 to 000a.f40c.0ff7 2.35.4(2)8.5(0.46)RFW MinFailModSub‐ModuleModelSerialHwStatus‐‐‐‐ ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ ‐‐‐‐‐‐‐‐‐‐‐ ‐‐‐‐‐‐‐ ‐‐‐‐‐‐‐1Policy Feature Card 2WS‐F6K‐PFC2SAD063700233.2MinFail1Cat6k MSFC 2 daughterboardWS‐F6K‐MSFC2SAD063702XC2.5MinFail2Policy Feature Card 2WS‐F6K‐PFC2SAL0742NA3C3.4MinFail2Cat6k MSFC 2 daughterboardWS‐F6K‐MSFC2SAL0742N8EL2.5MinFailModOnline Diag Status‐‐‐‐ ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐1Pass2Pass3Not Applicable4Pass5Pass‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ show environment ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐system minor alarm on module 2 RP inlet temperature (raised 00:40:09 ago) system minor alarm on module 1 RP inlet temperature (raised 00:34:05 ago) system minor alarm on module 5 inlet temperature (raised 00:29:15 ago) system minor alarm on module 3 inlet temperature (raised 00:23:50 ago) system minor alarm on module 1 EARL inlet temperature (raised 00:20:47 ago) system minor alarm on module 1 EARL outlet temperature (raised 00:08:29 ago) system minor alarm on module 1 outlet temperature (raised 00:07:49 ag ........................。
交换机常见故障和排除方法
交换机常见故障和排除方法交换机是网络中常见的设备，用于连接多个计算机和其他网络设备，实现数据的转发和交换。
然而，由于各种原因，交换机可能会出现故障，影响网络的正常运行。
本文将介绍交换机常见的故障及其排除方法。
一、端口故障及排除方法1. 端口无法识别设备：当连接到交换机的设备无法被识别时，首先要检查设备的电源和网线是否正常连接。
若正常连接，则可以尝试更换网线或将设备连接到其他端口，以确定是否是端口故障。
2. 端口无法发送或接收数据：若某个端口无法发送或接收数据，可以尝试重新插拔网线，检查网线是否损坏或接触不良。
若问题依然存在，可能是端口故障，可以尝试将设备连接到其他可用端口，或重启交换机进行排除。
二、链路故障及排除方法1. 链路不稳定：当链路连接不稳定或断断续续时，可以先检查网线是否连接牢固，是否有损坏。
若网线正常，则可以尝试更换网线或将设备连接到其他端口，以确定是否是链路故障。
2. 链路无法连接：若链路无法连接，可以先检查链路的物理连接是否正常。
若物理连接正常，则可以进一步检查链路的配置信息，确保链路的IP地址和子网掩码等参数设置正确。
若问题依然存在，可能是链路故障，可以尝试重启交换机或更换链路设备进行排除。
三、广播风暴及排除方法1. 广播风暴导致网络拥堵：广播风暴是指交换机中出现大量广播帧导致网络拥堵的情况。
若发现网络拥堵，可以使用网络监控工具查看交换机的广播帧数量是否异常。
若异常，可以尝试限制广播帧的转发范围，或调整交换机的广播参数，以减轻广播风暴带来的影响。
2. 广播风暴导致交换机崩溃：若广播风暴导致交换机崩溃，可以尝试重启交换机，或者使用交换机的管理界面进行广播流量的监控和控制。
若问题依然存在，可能是交换机硬件故障，需要联系厂商进行维修或更换设备。
四、VLAN配置故障及排除方法1. VLAN间无法通信：若VLAN间无法通信，可以先检查交换机的VLAN配置是否正确，确保各个VLAN的端口成员配置正确。
CISCO系列路由器交换机NETFLOW配置
CISCO系列路由器交换机NETFLOW配置CISCO系列路由器交换机NETFLOW配置1、config全局状态下配置netflow版本号：(config)#ip flow-export version 5此命令将netflow配置为版本5。
本程序暂时只支持netflow版本V1、V5、V6。
2、config全局状态下配置netflow服务器地址和端口号：(config)#ip flow-export destination xxx.xxx.xxx.xxx 55888其中，xxx.xxx.xxx.xxx为netflow服务器地址，即运行netflow 版流量监视程序主机的IP地址，55888为服务端口号。
3、在Cisco系列路由器交换机每个接口上（例如interface fastethernet0/0；interfacefastethernet0/1等）配置：(config-if)#ip route-cache flow4、Config全局状态下设置时区(config)#clock timezone Beijing 8此命令配置为北京时间，+8时区。
5、enable状态下设置日期时间#clock set 17:05:00 6 aug 2003此命令配置为2003年8月6日17时05分00秒。
注重：要先配时区，后设置日期时间。
同时接收netflow报文的计算机也要配置成相应的时区。
有的Cisco机型掉电后，需重新设置日期和时间。
*************************************************************** ****** ****************************Netflow 配置实例1、在全局模式下配置以治理员身份登陆路由器，执行如下操作进行Netflow配置。
Router(config)# ip flow-export source interface //配置输出netflow流量的源端口收集哪个interface就在路由器哪个接口上启用采样。
Cisco Cat 6506交换机引擎故障处理
Cisco Cat 6506交换机引擎故障处理现场进行处理，操作步骤如下：1，首先备份设备相关信息.检查设备运行状态通过show model下面检查发现slot1上的引擎检测不到，slot3上的WS‐X6348‐RJ‐45板卡状态异常PwrDown2，重新引导slot1上的备引擎，无法正常引导.且拔下后发现引擎温度很热.3,用此次发过来的备件替换slot1上的备引擎，一直重复解压IOS软件，无法正常引导.4,重新把原备份引擎安装回slot1，再次引导，可正常启动，但发现主备引擎型号不一致(slot1:WS‐X6K‐SUP2‐2GEslot2:WS‐X6K‐S2U‐MSFC2)下一步工作：1，slot1及slot2两个槽位的引擎之前都出现过问题，都更换过备件，初始的引擎型号需跟之前巡检及处理case工程师进一步核实.更换引擎备件.2,slot3槽位的业务板卡（WS‐X6348‐RJ‐45）故障,需测试或更换备件. 3，进一步监控设备内部温度及各板卡状态1，更换新引擎备件WS‐X6K‐S2U‐MSFC22，对slot3上的WS‐X6348‐RJ‐45业务板卡进行测试3，重新启动设备CASE处理结果Slot1和slot2上的主备引擎正常启动，型号一致.Slot3至slot5上业务板卡正常启动，应用正常.Slot1至slot5各板卡温度过高，会导致板卡状态MinFail或PwrDown故障分析定位：通过仔细检测设备状态及记录信息，设备本身未发现异常情况及告警信息，排除设备本身的硬件故障.通过设备系统信息发现设备各槽位板卡温度都偏高，检查机房环境发现设备安装过于紧密，机柜通风状况不好.设备背板风扇及电源风扇积尘较多，设备长期运行在此环境下，必然会导致高温告警及板卡掉电自保护.相关信息Dec9 04:31:08: %C6KENV‐SP‐4‐MINORTEMPALARM: module 3 inlet temperature crossed threshold #1(=50C). It has exceeded normal operating temperature range.Dec9 04:47:10: %C6KENV‐SP‐4‐MINORTEMPALARM: module 1 outlet temperature crossed threshold #1(=50C). It has exceeded normal operating temperature range.MDF‐C6506#show module allMod Ports Card TypeModelSerial No.‐‐‐ ‐‐‐‐‐ ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ ‐‐‐‐‐‐‐‐‐‐‐12Catalyst 6000 supervisor 2 (Warm)WS‐X6K‐SUP2‐2GESAD063802MN22Catalyst 6000 supervisor 2 (Active)WS‐X6K‐S2U‐MSFC2SAL0742N9LF34848 port 10/100 mb RJ45WS‐X6348‐RJ‐45SAL06324BVE488 port 1000mb GBIC Enhanced QoSWS‐X6408A‐GBICSAL06386ADD51616 port 1000mb GBIC ethernetWS‐X6416‐GBICSAL06220CQJMod MAC addressesHwFwSwStatus‐‐‐ ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ ‐‐‐‐‐‐ ‐‐‐‐‐‐‐‐‐‐‐‐ ‐‐‐‐‐‐‐‐‐‐‐‐ ‐‐‐‐‐‐‐10001.c9db.64c4 to 0001.c9db.64c5 3.107.1(1)12.2(18)SXF1 MinFail20008.7dca.0c58 to 0008.7dca.0c59 4.37.1(1)12.2(18)SXF1 MinFail30009.b793.a8f8 to 0009.b793.a927 6.15.4(2)8.5(0.46)RFW PwrDown4000a.f47a.10b8 to 000a.f47a.10bf 2.15.4(2)8.5(0.46)RFW Ok5000a.f40c.0fe8 to 000a.f40c.0ff7 2.35.4(2)8.5(0.46)RFW MinFailModSub‐ModuleModelSerialHwStatus‐‐‐‐ ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ ‐‐‐‐‐‐‐‐‐‐‐ ‐‐‐‐‐‐‐ ‐‐‐‐‐‐‐1Policy Feature Card 2WS‐F6K‐PFC2SAD063700233.2MinFail1Cat6k MSFC 2 daughterboardWS‐F6K‐MSFC2SAD063702XC2.5MinFail2Policy Feature Card 2WS‐F6K‐PFC2SAL0742NA3C3.4MinFail2Cat6k MSFC 2 daughterboardWS‐F6K‐MSFC2SAL0742N8EL2.5MinFailModOnline Diag Status‐‐‐‐ ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐1Pass2Pass3Not Applicable4Pass5Pass‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ show environment ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐system minor alarm on module 2 RP inlet temperature (raised 00:40:09 ago) system minor alarm on module 1 RP inlet temperature (raised 00:34:05 ago) system minor alarm on module 5 inlet temperature (raised 00:29:15 ago) system minor alarm on module 3 inlet temperature (raised 00:23:50 ago) system minor alarm on module 1 EARL inlet temperature (raised 00:20:47 ago) system minor alarm on module 1 EARL outlet temperature (raised 00:08:29 ago) system minor alarm on module 1 outlet temperature (raised 00:07:49 ag ........................。
交换机七种常见故障解决方法
交换机七种常见故障解决方法交换机是计算机网络中非常重要的设备，用于连接多个网络设备，实现数据的转发和转接。
然而，在使用交换机的过程中，常常会遇到各种故障，例如：无法正常工作、断电无法启动、无法连接到网络等问题。
在这篇文章中，我将介绍交换机七种常见故障的解决方法。
一、交换机无法正常工作交换机无法正常工作的原因可能有很多，例如设备故障、配置错误等。
解决该问题的方法如下：1.检查电源是否正常，确认电源是否插好并接通电源。
2.检查交换机的指示灯状态，如是否存在异常闪烁或常亮等情况。
3.尝试重启交换机，可以通过按下交换机背面的重启按钮或者通过管理界面进行软重启。
4.若以上方法无效，可以尝试通过更新或重置交换机的固件来解决问题。
二、交换机断电无法启动如果交换机断电后无法启动，可能是由于电压不稳定、电源故障等原因导致。
解决该问题的方法如下：1.检查电源线是否插好，确认电源是否接通。
2.检查电源线是否损坏，如有损坏需要更换。
3.检查交换机前面板的指示灯是否常亮，如果没有亮，可能是电源故障。
4.尝试更换电源适配器，或者使用备用电源适配器进行测试。
三、交换机无法连接到网络如果交换机无法连接到网络，可能是由于物理连接故障、IP地址配置错误等原因导致。
解决该问题的方法如下：1.检查网线是否插好，确认网线是否损坏。
2.检查网线是否接入正确的接口，确认网线是否与交换机连接的端口匹配。
3.检查IP地址配置是否正确，例如子网掩码、网关等参数是否设置正确。
4.尝试使用其他设备连接到同一个接口进行测试，确认是否为交换机故障。
四、交换机无法连接到Internet如果交换机无法连接到Internet，可能是由于路由器配置错误、DNS 配置错误等原因导致。
解决该问题的方法如下：1.检查路由器的配置，确认路由器是否启用了DHCP服务以分配IP地址。
2.检查DNS配置是否正确，例如是否设置了正确的DNS服务器地址。
3.检查路由器是否启用了防火墙功能，如果启用了防火墙，可能会限制一些网络流量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Catalyst 6500/6000 交换机 NetFlow 配置和故障排除
目录
简介 前提条件
要求 使用的组件 约定 背景信息 配置 网络图 本地 IOS 中的配置 启用 NetFlow 配置 NDE 可选配置 混合 OS 中的配置 启用 NetFlow 配置 NDE 可选配置 验证 排除故障 禁用了 MLS 老化 NetFlow 显示单向流量 NetFlow 不显示交换或桥接流量 IP 流中看不到源 IP 地址和目标 IP 地址 支持统计 VLAN 上的桥接流 NetFlow 中的 BGP_NEXTHOP 不正确 相关信息
!
Switch(config)#ip flow-export source loopback 0
Switch(config)#ip flow-export destination 10.10.100.2 9996
!--- Configures NDE on the MSFC with the NetFlow collector IP address !--- and the application port number 9996. This port number varies !--- depending on the NetFlow collector you use.
多层交换机特性卡(MSFC)的NetFlow高速缓存捕获在软件路由的流的统计数据。 策略特性卡（PFC）的NetFlow高速缓存捕获在硬件方面路由的流的统计数据。 流掩码定义 NetFlow 缓存表中缓存条目的格式。 PFC 支持少数几种类型的流掩码，并且 NetFlow 对所有统计数据仅使用一个 流掩码。 可以根据要求配置流掩码类型。 以下是 PFC 中提供的流掩码的列表：
简介
本文档提供在运行本地 IOS 或混合 OS 的 Catalyst 6500/6000 交换机上配置 NetFlow 的示例。 当 Catalyst 6500/6000 担当网 络中的核心设备时，可能有必要监视流经该设备的流量。
前提条件
要求
本文档没有任何特定的要求。
使用的组件
本文档中的信息基于以下软件和硬件版本：
!--- The mls nde sender command configures !--- the NDE with default version 7. If your NetFlow collector supports !--- version 7 NDE format, you need to issue the !--- mls nde sender command.
!--- This configuration shows that !--- the VLANs are configured with IP addresses.
! Switch(config)#mls netflow
!--- Enables NetFlow on the PFC.
! Switch(config)#mls flow ip full
配置 NDE
NetFlow 在 NetFlow 缓存表中保留活动的 NetFlow。 可以发出 show mls netflow ip 命令查看交换机中的活动 NetFlow 缓存。 NetFlow 缓存到期后，就再也看不到使用命令行的 NetFlow 流量。 可以将到期的 NetFlow 缓存导出到 NetFlow 数据收集器。 如 果使用 NetFlow 数据收集器存储历史 NetFlow 流量，则需要在 Catalyst 6500 交换机上配置 NDE。 当前有许多 NetFlow 收集器 可供使用。 其中包括 Cisco NetFlow 收集器和 Cisco CS-Mars。 NDE sender 版本不必与 ip-flow export 版本相同，因为 NDE sender 涉及第 2 层流量，而 ip route-cache 流涉及第 3 层流量。可以在介绍 Cisco IOS NetFlow - 技术概述的表 2 中看到 NetFlow 收集器的列表。 本部分介绍 Catalyst 6500 交换机上的 NDE 配置。
!--- Configures flow mask on the PFC. !--- In this example, flow mask is configured as full.
! Switch(config)#interface Vlan10 Switch(config-if)#ip route-cache flow Switch(config-if)#exit
Switch(config)#ip flow export layer2-switched vlan 10,20
!--- Enabling ip flow ingress as in the Enable NetFlow Section !--- automatically enables ip flow export. !--- If you disabled ip flow export earlier, you can enable it as mentioned.
交换机
Switch(config)#interface Vlan10 Switch(config-if)#ip address 10.10.10.1 255.255.255.0 Switch(config-if)#exit
Switch(config)#interface Vlan20 Switch(config-if)#ip address 10.10.20.1 255.255.255.0 Switch(config-if)#exit
配置
本部分中的配置示例展示如何在交换机上配置 NetFlow，以及如何配置 NDE 以将 NetFlow 缓存导出到 NetFlow 收集器。 还介绍了 可选参数，这些参数可用于调整 NetFlow 以配合您的网络。 在本例中，Catalyst 6500 交换机对于网络内部有两个 VLAN（10 和 20）。 接口 fa3/1 连接到网络外部。 本部分提供有关如何配置本文档中所述功能的信息。 注意： 使用命令查找工具（仅限注册用户）可获取有关本部分所使用命令的详细信息。 注意： 配置 Netflow 不会干扰流量，也不会禁用已配置的接口。
Switch(config)#interface Vlan20 Switch(config-if)#ip route-cache flow Switch(config-if)#exit
Switch(config)#interface fastEthernet 3/1 Switch(config-if)#ip route-cache flow Switch(config-if)#exit
Switch(config)#interface loopback 0 Switch(config-if)#ip address 10.10.1.1 255.255.255.255 Switch(config-if)#exit
Switch(config)#interface fastEthernet 3/1 Switch(config-if)#no switchport Switch(config-if)#ip address 10.10.200.1 255.255.255.0 Switch(config-if)#exit
source-only — 不太特定的流掩码。 PFC 对于每个源 IP 地址保留一个条目。 来自给定源 IP 地址的所有流都使用此 条目。 destination — 不太特定的流掩码。 PFC 对于每个目标 IP 地址保留一个条目。 发往给定目标 IP 地址的所有流都使 用此条目。 destination-source — 更加特定的流掩码。 PFC 对于每个源和目标 IP 地址对保留一个条目。 相同源与目标 IP 地址 之间的所有流都使用此条目。 destination-source-interface — 更加特定的流掩码。 添加源VLAN简单网络管理协议（SNMP） IfIndex到在源-目的地 流掩码的信息。 full — 更加特定的流掩码。 PFC 对于每个 IP 流创建并保留一个单独的缓存条目。 一个完整的条目包括源 IP 地址、 目标 IP 地址、协议和协议接口。 full-interface — 最特定的流掩码。 向完整流掩码中的信息添加源 VLAN SNMP ifIndex。 PFC 上的 NDE 对于 PFC 上捕获的统计数据支持 NDE 版本 5 和 7。 注意： 在具有 Cisco IOS 软件 12.2(18)SXE 版及更高版本的 PFC3B 或 PFC3BXL 模式下，可以配置 NDE 以同时针对路由和桥接的 流量收集统计数据。 在 PFC3A 模式或者在使用版本早于 Cisco IOS 软件 12.2(18)SXE 时，NDE 仅针对路由的流量收集统计数据。
1. 在 PFC 上配置 NDE。
2. 在 MSFC 上配置 NDE。 3. 在 PFC 上对第 2 层交换的流量启用 NDE。
交换机
Switch(config)#mls nde sender version 5
!--- Configures NDE in the PFC. This example configures NDE version 5. !--- You need to configure the version based on your NetFlow collector.
网络图
本文档使用以下网络设置：
本地 IOS 中的配置
本文档使用以下配置： 启用 NetFlow 配置 NDE 可选配置
启用 NetFlow
在网络中配置 NetFlow 的第一步是同时在 MSFC 和 PFC 中启用 NetFlow。 本例展示有关如何启用 NetFlow 的分步过程：
1. 在 PFC 上启用 NetFlow。 2. 在 PFC 上配置流掩码。 3. 在 MSFC 上启用 NetFlow。 4. 在 PFC 上对第 2 层交换的流量启用 NetFlow。
目录
简介 前提条件
要求 使用的组件 约定 背景信息 配置 网络图 本地 IOS 中的配置 启用 NetFlow 配置 NDE 可选配置 混合 OS 中的配置 启用 NetFlow 配置 NDE 可选配置 验证 排除故障 禁用了 MLS 老化 NetFlow 显示单向流量 NetFlow 不显示交换或桥接流量 IP 流中看不到源 IP 地址和目标 IP 地址 支持统计 VLAN 上的桥接流 NetFlow 中的 BGP_NEXTHOP 不正确 相关信息
!
Switch(config)#ip flow-export source loopback 0
Switch(config)#ip flow-export destination 10.10.100.2 9996
!--- Configures NDE on the MSFC with the NetFlow collector IP address !--- and the application port number 9996. This port number varies !--- depending on the NetFlow collector you use.
多层交换机特性卡(MSFC)的NetFlow高速缓存捕获在软件路由的流的统计数据。 策略特性卡（PFC）的NetFlow高速缓存捕获在硬件方面路由的流的统计数据。 流掩码定义 NetFlow 缓存表中缓存条目的格式。 PFC 支持少数几种类型的流掩码，并且 NetFlow 对所有统计数据仅使用一个 流掩码。 可以根据要求配置流掩码类型。 以下是 PFC 中提供的流掩码的列表：
简介
本文档提供在运行本地 IOS 或混合 OS 的 Catalyst 6500/6000 交换机上配置 NetFlow 的示例。 当 Catalyst 6500/6000 担当网 络中的核心设备时，可能有必要监视流经该设备的流量。
前提条件
要求
本文档没有任何特定的要求。
使用的组件
本文档中的信息基于以下软件和硬件版本：
!--- The mls nde sender command configures !--- the NDE with default version 7. If your NetFlow collector supports !--- version 7 NDE format, you need to issue the !--- mls nde sender command.
!--- This configuration shows that !--- the VLANs are configured with IP addresses.
! Switch(config)#mls netflow
!--- Enables NetFlow on the PFC.
! Switch(config)#mls flow ip full
配置 NDE
NetFlow 在 NetFlow 缓存表中保留活动的 NetFlow。 可以发出 show mls netflow ip 命令查看交换机中的活动 NetFlow 缓存。 NetFlow 缓存到期后，就再也看不到使用命令行的 NetFlow 流量。 可以将到期的 NetFlow 缓存导出到 NetFlow 数据收集器。 如 果使用 NetFlow 数据收集器存储历史 NetFlow 流量，则需要在 Catalyst 6500 交换机上配置 NDE。 当前有许多 NetFlow 收集器 可供使用。 其中包括 Cisco NetFlow 收集器和 Cisco CS-Mars。 NDE sender 版本不必与 ip-flow export 版本相同，因为 NDE sender 涉及第 2 层流量，而 ip route-cache 流涉及第 3 层流量。可以在介绍 Cisco IOS NetFlow - 技术概述的表 2 中看到 NetFlow 收集器的列表。 本部分介绍 Catalyst 6500 交换机上的 NDE 配置。
!--- Configures flow mask on the PFC. !--- In this example, flow mask is configured as full.
! Switch(config)#interface Vlan10 Switch(config-if)#ip route-cache flow Switch(config-if)#exit
Switch(config)#ip flow export layer2-switched vlan 10,20
!--- Enabling ip flow ingress as in the Enable NetFlow Section !--- automatically enables ip flow export. !--- If you disabled ip flow export earlier, you can enable it as mentioned.
交换机
Switch(config)#interface Vlan10 Switch(config-if)#ip address 10.10.10.1 255.255.255.0 Switch(config-if)#exit
Switch(config)#interface Vlan20 Switch(config-if)#ip address 10.10.20.1 255.255.255.0 Switch(config-if)#exit
配置
本部分中的配置示例展示如何在交换机上配置 NetFlow，以及如何配置 NDE 以将 NetFlow 缓存导出到 NetFlow 收集器。 还介绍了 可选参数，这些参数可用于调整 NetFlow 以配合您的网络。 在本例中，Catalyst 6500 交换机对于网络内部有两个 VLAN（10 和 20）。 接口 fa3/1 连接到网络外部。 本部分提供有关如何配置本文档中所述功能的信息。 注意： 使用命令查找工具（仅限注册用户）可获取有关本部分所使用命令的详细信息。 注意： 配置 Netflow 不会干扰流量，也不会禁用已配置的接口。
Switch(config)#interface Vlan20 Switch(config-if)#ip route-cache flow Switch(config-if)#exit
Switch(config)#interface fastEthernet 3/1 Switch(config-if)#ip route-cache flow Switch(config-if)#exit
Switch(config)#interface loopback 0 Switch(config-if)#ip address 10.10.1.1 255.255.255.255 Switch(config-if)#exit
Switch(config)#interface fastEthernet 3/1 Switch(config-if)#no switchport Switch(config-if)#ip address 10.10.200.1 255.255.255.0 Switch(config-if)#exit
source-only — 不太特定的流掩码。 PFC 对于每个源 IP 地址保留一个条目。 来自给定源 IP 地址的所有流都使用此 条目。 destination — 不太特定的流掩码。 PFC 对于每个目标 IP 地址保留一个条目。 发往给定目标 IP 地址的所有流都使 用此条目。 destination-source — 更加特定的流掩码。 PFC 对于每个源和目标 IP 地址对保留一个条目。 相同源与目标 IP 地址 之间的所有流都使用此条目。 destination-source-interface — 更加特定的流掩码。 添加源VLAN简单网络管理协议（SNMP） IfIndex到在源-目的地 流掩码的信息。 full — 更加特定的流掩码。 PFC 对于每个 IP 流创建并保留一个单独的缓存条目。 一个完整的条目包括源 IP 地址、 目标 IP 地址、协议和协议接口。 full-interface — 最特定的流掩码。 向完整流掩码中的信息添加源 VLAN SNMP ifIndex。 PFC 上的 NDE 对于 PFC 上捕获的统计数据支持 NDE 版本 5 和 7。 注意： 在具有 Cisco IOS 软件 12.2(18)SXE 版及更高版本的 PFC3B 或 PFC3BXL 模式下，可以配置 NDE 以同时针对路由和桥接的 流量收集统计数据。 在 PFC3A 模式或者在使用版本早于 Cisco IOS 软件 12.2(18)SXE 时，NDE 仅针对路由的流量收集统计数据。
1. 在 PFC 上配置 NDE。
2. 在 MSFC 上配置 NDE。 3. 在 PFC 上对第 2 层交换的流量启用 NDE。
交换机
Switch(config)#mls nde sender version 5
!--- Configures NDE in the PFC. This example configures NDE version 5. !--- You need to configure the version based on your NetFlow collector.
网络图
本文档使用以下网络设置：
本地 IOS 中的配置
本文档使用以下配置： 启用 NetFlow 配置 NDE 可选配置
启用 NetFlow
在网络中配置 NetFlow 的第一步是同时在 MSFC 和 PFC 中启用 NetFlow。 本例展示有关如何启用 NetFlow 的分步过程：
1. 在 PFC 上启用 NetFlow。 2. 在 PFC 上配置流掩码。 3. 在 MSFC 上启用 NetFlow。 4. 在 PFC 上对第 2 层交换的流量启用 NetFlow。
