QUY800履带起重机主要技术参数

附2 QUY50履带式起重机技术参数
（一）、QUY50履带起重机基本参数表
1.下表中所示的额定起重量(单位为吨)，是在坚硬、平坦的地面上吊载工作的值，该值在倾翻载荷78%以内。

2.实际可以吊升载荷，是由上表起重量扣除（主钩+副钩）等一切吊具重量后的值。

3.平衡重为16吨，4吨钩重0.087吨。

4.工作时必须扩张履带。

5.工作幅度是吊重以后的实际工作幅度。

二）、QUY50履带起重机主臂起重性能表
三、QUY50起重机副臂起重作业性能表
三、QUY50起重机副臂起重作业性能表（续）
三、QUY50起重机副臂起重作业性能表（续）
THANKS !!!
致力为企业和个人提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考。

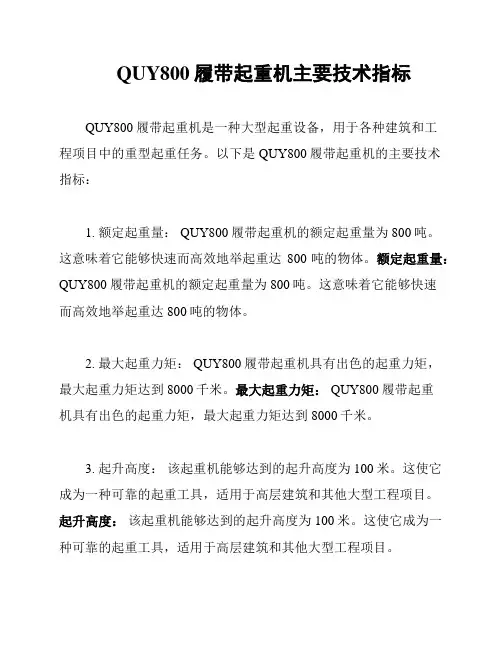

QUY800履带起重机主要技术指标QUY800履带起重机是一种大型起重设备，用于各种建筑和工程项目中的重型起重任务。

以下是QUY800履带起重机的主要技术指标：1. 额定起重量： QUY800履带起重机的额定起重量为800吨。

这意味着它能够快速而高效地举起重达800吨的物体。

额定起重量：QUY800履带起重机的额定起重量为800吨。

这意味着它能够快速而高效地举起重达800吨的物体。

2. 最大起重力矩： QUY800履带起重机具有出色的起重力矩，最大起重力矩达到8000千米。

最大起重力矩： QUY800履带起重机具有出色的起重力矩，最大起重力矩达到8000千米。

3. 起升高度：该起重机能够达到的起升高度为100米。

这使它成为一种可靠的起重工具，适用于高层建筑和其他大型工程项目。

起升高度：该起重机能够达到的起升高度为100米。

这使它成为一种可靠的起重工具，适用于高层建筑和其他大型工程项目。

4. 起升速度： QUY800履带起重机配备了强大的起升系统，提供卓越的起升速度。

它能够以10米/分钟的速度快速抬升重物。

起升速度： QUY800履带起重机配备了强大的起升系统，提供卓越的起升速度。

它能够以10米/分钟的速度快速抬升重物。

5. 履带轨距：该起重机的履带轨距为6米，使其能够在各种地形和工程条件下稳定操作。

履带轨距：该起重机的履带轨距为6米，使其能够在各种地形和工程条件下稳定操作。

6. 额定电机功率： QUY800起重机的额定电机功率为500千瓦。

这保证了其强大的工作能力和高效率。

额定电机功率： QUY800起重机的额定电机功率为500千瓦。

这保证了其强大的工作能力和高效率。

7. 旋转角度：起重机的旋转角度为360度，可以实现全方位的旋转动作，使其更适用于复杂的工程项目。

旋转角度：起重机的旋转角度为360度，可以实现全方位的旋转动作，使其更适用于复杂的工程项目。

以上是QUY800履带起重机的主要技术指标。

履带吊机规格及型号参数引言履带吊机是一种多功能的重型机械设备，广泛应用于建筑工地、港口、矿山等各种工程项目中。

本文将详细介绍履带吊机的规格及型号参数，包括吊重、工作半径、起重高度、动力系统等方面的内容。

一、履带吊机的基本概述履带吊机是一种通过履带来移动的吊机，具有稳定性好、越野能力强的特点。

它由底盘、上部旋转机构、起重机构和控制系统等组成。

履带吊机能够在不平坦的地形上进行作业，适用于各种恶劣的工作环境。

二、履带吊机的规格参数1. 吊重履带吊机的吊重是指其最大起重能力，通常以吨为单位。

吊重是衡量履带吊机性能的重要指标之一，不同型号的履带吊机吊重不同，可以根据实际需求选择适合的型号。

2. 工作半径工作半径是指履带吊机起重臂的水平最大延伸距离，通常以米为单位。

工作半径决定了履带吊机能够覆盖的工作范围，较大的工作半径意味着更广阔的作业范围。

3. 起重高度起重高度是指履带吊机起重臂的垂直最大延伸高度，通常以米为单位。

起重高度决定了履带吊机能够达到的高处作业范围，较大的起重高度意味着更强大的作业能力。

4. 动力系统履带吊机的动力系统通常由发动机、液压系统和电气系统组成。

发动机提供动力源，液压系统用于控制吊臂的伸缩和旋转，电气系统用于控制整个履带吊机的运行。

不同型号的履带吊机动力系统的性能也有所不同。

5. 控制系统履带吊机的控制系统是指用于对吊臂、履带和其他工作部件进行控制的系统。

控制系统通常由操纵杆、液压阀组、传感器和电气控制装置等组成。

高性能的控制系统可以提高履带吊机的操作精度和安全性。

三、履带吊机的常见型号1. XXX型履带吊机•吊重：100吨•工作半径：30米•起重高度：40米•动力系统：XXX品牌发动机，XXX品牌液压系统，XXX品牌电气系统•控制系统：XXX品牌控制系统2. YYY型履带吊机•吊重：150吨•工作半径：35米•起重高度：45米•动力系统：YYY品牌发动机，YYY品牌液压系统，YYY品牌电气系统•控制系统：YYY品牌控制系统3. ZZZ型履带吊机•吊重：200吨•工作半径：40米•起重高度：50米•动力系统：ZZZ品牌发动机，ZZZ品牌液压系统，ZZZ品牌电气系统•控制系统：ZZZ品牌控制系统四、履带吊机的应用领域履带吊机广泛应用于建筑工地、港口、矿山等各种工程项目中。

履带式起重机的技术参数及关系(一)履带式起重机的技术参数及关系1. 技术参数•载重能力：履带式起重机的技术参数之一是其最大载重能力。

该参数表示起重机能够承受的最大重量，通常以吨或吨力（t）为单位进行标注。

•起升高度：起升高度是指履带式起重机在应用中可以达到的最大高度。

也是一个重要的技术参数，决定了起重机在实际工作中的灵活性和适用范围。

•动臂长度：动臂长度也是履带式起重机的技术参数之一。

该参数代表起重机臂杆的长度，通常以米（m）为单位进行标注。

•最大工作半径：该参数表示起重机臂杆能够延伸的最大长度，也是一个重要的技术指标。

通常以米（m）为单位进行标注。

2. 技术参数之间的关系•载重能力与动臂长度：一般来说，起重机的载重能力和动臂长度存在一定的关系。

一般情况下，当动臂长度增加时，起重机的载重能力也会相对增加，因为较长的动臂可以提供更大的力矩，从而能够承载更重的物体。

•载重能力与最大工作半径：起重机的载重能力通常也与其最大工作半径有关。

一般情况下，如果起重机需要在较大的半径范围内工作，其承重能力可能相对较小，因为较大的工作半径需要更大的功率和更健康的平衡能力。

•载重能力与起升高度：起重机的载重能力有时也与其起升高度相关。

一般情况下，如果起重机需要在较高高度上进行工作，其承重能力可能会相对较小，这是因为在高处工作需要更大的平衡能力和稳定性。

•动臂长度与最大工作半径：履带式起重机的动臂长度通常与其最大工作半径直接相关。

较长的动臂长度通常可以提供较大的最大工作半径，因为更长的动臂可以更远地延伸起重物体。

请注意，以上关系并不是绝对的，而是一般情况下成立的。

实际情况可能受到各种因素的影响，如起重机的结构设计、材料质量、技术水平等。

因此，在选择和使用履带式起重机时，需要综合考虑各项技术参数及其之间的关系，以满足实际需求。

目录QUY35A 液压履带式起重机 (2)QUY50A 液压履带式起重机 (4)QUY80A 液压履带式起重机 (5)QUY100A 液压履带式起重机 (9)QUY150A 液压履带式起重机 (10)QUY250 液压履带式起重机 (12)QUY35A 液压履带式起重机QUY35A液压履带式起重机主要技术参数项目名称单位数值最大额定起重量t 35主臂长度m 10-40主臂+副臂最大长度m 34+12.2起重臂变幅角度°30-80提升钢绳速度m/min 62；31下降钢绳速度m/min 62；31起重臂上升速度m/min 63起重臂下降速度m/min 63回转速度r/min *3.7行走速度km/h 1.4爬行能力% 40起重力矩t·m125柴油机型号D6114ZG2B柴油机额定输出功kW/r/min 128/2000 率配重质量t 12.1整机质量（基本臂t 36 时）接地比压MPa 0.053主提升倍率t 7主机运输尺寸mm 6345X3960X3020 *速度随机载荷不同而变化QUY50A 液压履带式起重机QUY50A液压履带式起重机主要技术参数项目名称单位数值最大额定起重量t 50 主臂长度m 13-52 主臂+副臂最大长度m 43+15.25起重臂变幅角度º30-80 提升钢绳速度m/min 70;35下降钢绳速度m/min 70;35 起重臂上升钢绳速度m/min *45起重臂下降钢绳速度m/min *45 行走速度km/h 1.1爬行能力% 40柴油机型号D6114ZG2B 柴油机额定输出功率kW/r/min 128/2000 回转速度r/min *2.7主提升倍率t 9配重质量t 16整机质量(基本臂50t吊钩时) t 50 履带接地比压MPa 0.069 起重力矩t·m180主机运输尺寸(长X宽X高) mm 6745X3300X3080*速度随机载荷不同而变化QUY80A 液压履带式起重机QUY80A液压履带起重机技术参数项目单位数值最大起重量t 80主臂长度m 13-58 主臂+副臂最大长度m 49＋18起重臂变幅角度。

履带式起重机技术参数
履带式起重机是一种可以在各种地形均能运行的动力设备，主要用于建筑工地、码头、矿山、公路、铁路等领域。

它的主轮轮胎是以带链条的形式固定于履带上，通过履带转动
带动主轮轮胎前进，具有移动、转动、定向等功能。

下面是履带式起重机的技术参数：
一、基本参数
1.起重量：通常从10吨到2000吨不等，不同型号具体起重量略有差异。

2.臂长：主要分为一臂式、二臂式、三臂式和四臂式等多种不同类型。

3.工作半径：也称为幅度，取决于臂长和最大起重量。

4.自重：主要包括整机、臂架和各种配件的重量。

5.总功率：包括行驶和起吊过程中所需的电机或发动机的总功率。

二、液压系统参数
1.工作压力：通常在18-20MPa之间。

2.额定流量：取决于液压系统总功率，一般在100L/min至400L/min之间。

3.风冷式油冷却：旨在保证液压系统长时间的工作，避免出现过热现象。

三、动力源参数
1.驱动模式：电机或内燃机。

2.输出功率：内燃机通常在92-400kW之间，电机则在22-225kW之间。

3.尺寸和重量：取决于动力源的类型和规格。

四、工作效率参数
1.工作速度：包括起升速度、回转速度和行驶速度等。

2.最大爬坡能力：通常在30%至40%之间。

3.最大悬臂倍率：取决于机身和臂的结构，大多数型号在8倍至12倍之间。

综上所述，履带式起重机是一种非常重要的工程机械，具有广泛的用途和应用价值。

只有了解其技术参数，才能更好地了解其工作性能和可靠性，从而进一步提高其工作效率
和质量。

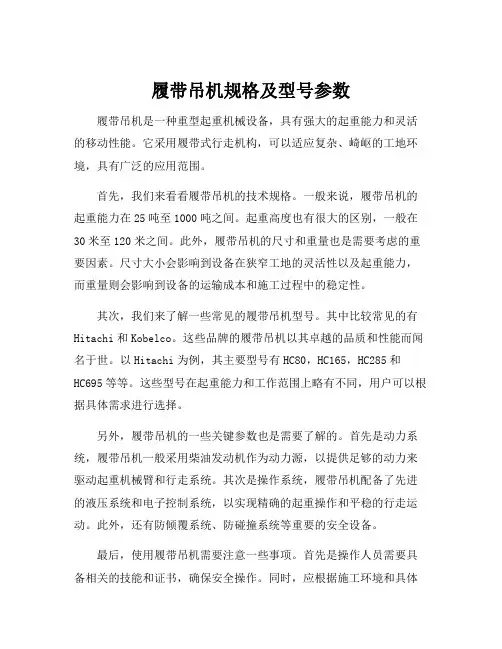

履带吊机规格及型号参数履带吊机是一种重型起重机械设备，具有强大的起重能力和灵活的移动性能。

它采用履带式行走机构，可以适应复杂、崎岖的工地环境，具有广泛的应用范围。

首先，我们来看看履带吊机的技术规格。

一般来说，履带吊机的起重能力在25吨至1000吨之间。

起重高度也有很大的区别，一般在30米至120米之间。

此外，履带吊机的尺寸和重量也是需要考虑的重要因素。

尺寸大小会影响到设备在狭窄工地的灵活性以及起重能力，而重量则会影响到设备的运输成本和施工过程中的稳定性。

其次，我们来了解一些常见的履带吊机型号。

其中比较常见的有Hitachi和Kobelco。

这些品牌的履带吊机以其卓越的品质和性能而闻名于世。

以Hitachi为例，其主要型号有HC80，HC165，HC285和HC695等等。

这些型号在起重能力和工作范围上略有不同，用户可以根据具体需求进行选择。

另外，履带吊机的一些关键参数也是需要了解的。

首先是动力系统，履带吊机一般采用柴油发动机作为动力源，以提供足够的动力来驱动起重机械臂和行走系统。

其次是操作系统，履带吊机配备了先进的液压系统和电子控制系统，以实现精确的起重操作和平稳的行走运动。

此外，还有防倾覆系统、防碰撞系统等重要的安全设备。

最后，使用履带吊机需要注意一些事项。

首先是操作人员需要具备相关的技能和证书，确保安全操作。

同时，应根据施工环境和具体工程要求选择合适的履带吊机型号和规格。

在使用过程中，要注意设备的维护保养，定期检查和更换关键部件，确保设备的正常运行和安全性能。

总之，履带吊机作为一种重型起重设备，在工程施工和物料搬运方面发挥了重要的作用。

通过了解履带吊机的规格和型号参数，我们可以选择合适的设备，并合理使用，以提高工作效率，确保施工安全。

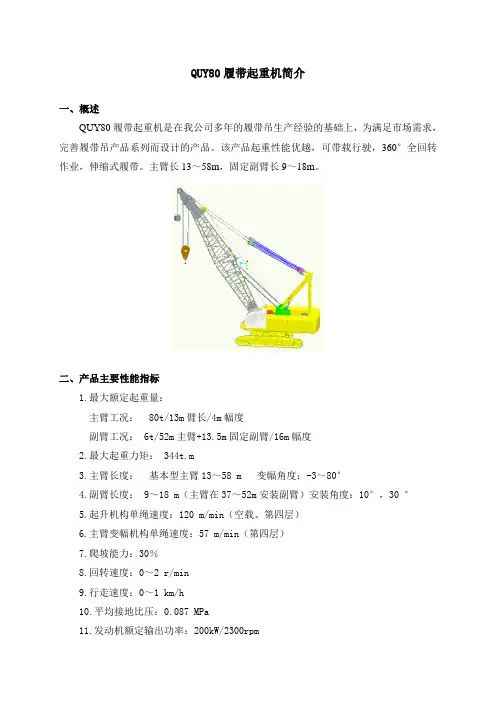

QUY80履带起重机简介一、概述QUY80履带起重机是在我公司多年的履带吊生产经验的基础上，为满足市场需求，完善履带吊产品系列而设计的产品。

该产品起重性能优越，可带载行驶，360°全回转作业，伸缩式履带。

主臂长13～58m，固定副臂长9～18m。

二、产品主要性能指标1.最大额定起重量：主臂工况： 80t/13m臂长/4m幅度副臂工况： 6t/52m主臂+13.5m固定副臂/16m幅度2.最大起重力矩： 344t.m3.主臂长度：基本型主臂13～58 m 变幅角度：-3～80°4.副臂长度： 9～18 m（主臂在37～52m安装副臂）安装角度：10°，30 °5.起升机构单绳速度：120 m/min（空载、第四层）6.主臂变幅机构单绳速度：57 m/min（第四层）7.爬坡能力：30％8.回转速度：0～2 r/min9.行走速度：0～1 km/h10.平均接地比压：0.087 MPa11.发动机额定输出功率：200kW/2300rpm12.基本臂状态整机质量：80t(主吊钩，13米臂)13.运输状态单件最大质量：45t（拆掉履带梁28t）14.运输状态单件(主机)最大尺寸（长×宽×高）: 8420mm×3400 mm×3485 mm15.履带中心距：4.05 m（收缩时2.55m）履带接地长度：5.37 m三、产品特点及亮点1、开式泵控变量系统，恒功率控制；回转为闭式系统，微动性能好，动作平稳可靠，有效利用发动机功率。

2、高强材料、空间桁架式臂架，重量轻，承载能力高。

通过不同臂节的组合，主臂长度可达58米，49米主臂时可安装18米副臂, 52米主臂时可安装13.5米副臂。

3、接地比压小，转弯半径小，可适应恶劣地面。

4、黑匣子功能，有效地监测有关作业状态参数，以便故障分析和处理。

5、变幅采用拉索式，结构简单。

6、该产品配置电喷环保型的发动机，达到欧洲工程机械Ⅱ号排放标准。

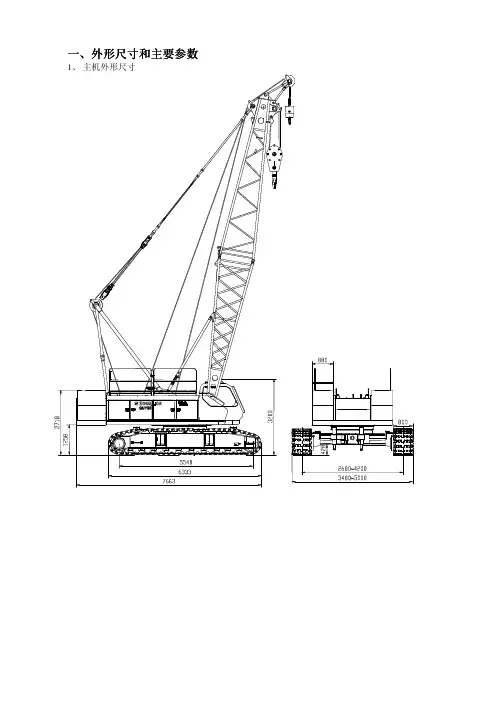

一、外形尺寸和主要参数外形尺寸和主要参数1、主机外形尺寸2、主要性能参数项目单位 数 值 备 注最大起重量×幅度 t×m 80×4 基本臂时自重 t 70.8 主臂长度 m 13~58 固定副臂长度 m 6~18 固定副臂最大起重量 t 7 固定副臂安装角度 ° 10,30 主臂＋固定副臂最大长度m 49＋18主卷扬m/min 120 卷筒第四层 副卷扬 m/min 120 卷筒第四层 卷筒单绳 最大速度 变幅卷扬m/min 61 卷筒第四层 回转速度 rpm 1~2 行走速度 km/h 1~1.68 爬坡能力 ％ 30 接地比压MPa 0.083外形尺寸长×宽×高m 13.5×3.4×3.2 含人字架、底节臂 额定功率/转速kW/r/min 199/2200 最大输出扭矩/转速Nm/ r/min 1100/1200~1600 潍柴发动机排放标准 EU Stage III 4200×5440×800 伸出 履带轨距×接地长度×履带板宽度 mm 2600×5440×800缩回 工作时环境辐射噪声 dB ≤107 噪声 工作时操纵室内噪声dB≤85二、技术说明主臂主臂长度：13～58m m主臂调整增加臂节长度：3m、6m、9m主臂臂长组合表主臂长度主臂相应长度标准节包数量（件）（m）3m 6m 9m13 1 0 016 2 0 019 1 1 022 2 1 025 1 2 028 1 1 131 2 1 134 1 2 137 1 1 240 2 1 243 1 2 246 1 1 349 2 1 352 1 2 355 1 1 458 2 1 4固定副臂固定副臂长度：6～18m固定副臂调整增加臂节长度：6m主臂＋固定副臂最大长度：49＋18m主臂长度（副臂工作状态）：37m~49m三、起重性能1）主臂起重特性主臂起升高度特性曲线1300-000-02.B 主臂起重性能表单位：t2-4说明：1、起重性能表中数值包括了吊钩，吊臂头部到吊钩之间钢丝绳的重量。

QUY履带起重机技术规格书版QUY250履带起重机亮点介绍1. 具备安全方便的完全自拆装系统1）使用桅杆吊拆装左右履带架、车身平衡重，分装上车平衡重，分装并吊装臂架。

桅杆吊采用吊钩形式，吊装幅度及高度的调节范围广，使用方便。

2）多功能人字架自顶升机构，实现人字架自动顶升的同时，又可拆装上车平衡重，方便快捷。

3）履带架连接销轴、臂架转台连接销轴的安装，通过动力销实现，方便快捷。

4）设置专用吊装点，加贴有明显的吊装标识，包括主机的整体吊装。

变幅形式采用世界最前沿技术——先进的拉板加平衡梁结构。

拉板刚度好，不存在索具悬垂现象，保证了两组拉板受力均匀。

2．电气系统采用PLC集成控制的电比例控制系统，并运用了先进的CAN-BUS 数据总线技术。

系统采集所有的重要电子元件的信号、发动机的工作信息并传送到控制器加以集中处理，根据实际工况控制各元件，优化整车的控制，使各机构动作协调、准确、稳定。

大大提高起重机的作业安全性、可靠性和作业效率。

配备起重作业性能表电脑查询系统，以及力矩限制器、高度限位器、钢丝绳防过放、吊臂防后倾等安全保护装置。

3．液压系统采用了具有核心专利技术的电比例泵控变量系统，比肩国际最先进技术。

系统简洁、实用、可靠，具有良好的微动性能、操纵性能。

双泵具有总功率极限载荷控制技术，通过检测发动机转速与油门是否协调，将信息反馈给比例减压阀，来控制泵的排量，可以防止因泵超功率而致使发动机熄火。

起升系统采用电控带压力截断形式的变量马达，能够避免二次提升下滑现象，提高作业安全性。

QUY250履带起重机技术规格履带起重机型号QUY250最大额定起重量：250t一、产品的部件和系统描述一）上车部分1、臂架组合方式主臂长度18～87米，最大起重量250吨(倍率为22)。

由1节主臂底节臂、1节3米主臂中间节、1节6米主臂中间节、5节12米主臂中间节、1节7.8米过渡节、1节米主臂臂头组合而成。

每3米一个增减长度。

QUY800履带起重机主要技术参数
QUY800履带起重机是一种重型起重机械设备，具有卓越的吊装能力
和稳定性。

下面是QUY800履带起重机的主要技术参数。

1.额定起重量：QUY800履带起重机的额定起重量为800吨。

这意味
着它可以稳定地吊装并搬运重达800吨的货物。

2.最大起升力矩：QUY800履带起重机的最大起升力矩为4000吨·米。

这是指起重机在最大工作半径下的起升能力。

3.起升高度：QUY800履带起重机的最大起升高度为165米。

它可以
轻松地抵达高层建筑，并进行高空吊装工作。

4.主臂长度：QUY800履带起重机的主臂长度为21-108米，可以根据
需要进行调节。

这使得它可以在不同的工作场地和吊装要求下灵活运用。

5.起升速度：QUY800履带起重机的最大起升速度为0-60米/分钟。

这使得它可以快速高效地完成吊装任务。

6.工作半径：QUY800履带起重机的最大工作半径为108米。

它可以
在较大的范围内进行吊装作业，覆盖更广的工作区域。

7.履带底盘：QUY800履带起重机采用稳定的履带底盘，可以在各种
地形条件下灵活移动。

这使得它可以适应不同工作场地的需要。

8.动力系统：QUY800履带起重机配备了强大的动力系统，采用大功
率发动机，并配备了专业的液压系统。

这确保了起重机可以在高效和稳定
的状态下工作。

9.操作系统：QUY800履带起重机采用先进的电控系统，可以实现精
确的起重操作。

操作员可以通过操纵台进行精细调节和控制。

履带吊型号及参数履带吊是一种具有卓越承载能力和灵活机动性的起重机械设备。

它由履带底盘和起重机组成，能够在各种地形条件下进行高效的起重作业。

本文将介绍几种常见的履带吊型号及其主要参数。

1. XX型履带吊XX型履带吊是一种多功能起重机械，具有承载能力大、作业半径长等特点。

它采用履带底盘，能够在恶劣的地形条件下自由行驶，适用于各种起重作业需求。

XX型履带吊的一些主要参数如下：- 承载能力：XX吨- 工作半径：XX米- 主臂长度：XX米- 辅助臂长度：XX米- 起重高度：XX米- 履带宽度：XX米- 总重量：XX吨- 发动机功率：XX千瓦2. XY型履带吊XY型履带吊是一种中型履带吊，适用于各种建筑工地和重要设备安装。

它具有简单结构、灵活性高等特点，能够快速进行起重作业。

XY型履带吊的一些主要参数如下：- 承载能力：XY吨- 工作半径：XY米- 主臂长度：XY米- 辅助臂长度：XY米- 起重高度：XY米- 履带宽度：XY米- 总重量：XY吨- 发动机功率：XY千瓦3. XZ型履带吊XZ型履带吊是一种大型起重机械，具有超强的承载能力和远大的作业半径。

它适用于矿山、港口等大型工程项目，能够完成重量级的起重作业。

XZ型履带吊的一些主要参数如下：- 承载能力：XZ吨- 工作半径：XZ米- 主臂长度：XZ米- 辅助臂长度：XZ米- 起重高度：XZ米- 履带宽度：XZ米- 总重量：XZ吨- 发动机功率：XZ千瓦这些履带吊在各自的使用领域都有着广泛的应用。

无论是在建筑行业、矿山工程还是港口物流等领域，履带吊都发挥着重要作用。

不同型号的履带吊根据其承载能力和作业半径的不同，可以满足不同项目的起重需求。

履带吊在设计和制造中需要考虑到许多因素，如结构强度、稳定性、工作效率等。

此外，履带吊的安全性也是至关重要的，操作人员应获得合适的培训和持证上岗。

总之，履带吊是一种重要的起重机械设备，其型号和参数对于选择合适的吊机以及保证安全高效的起重作业非常重要。

QUY80履带起重机简介一、概述QUY80履带起重机是在我公司多年的履带吊生产经验的基础上，为满足市场需求，完善履带吊产品系列而设计的产品。

该产品起重性能优越，可带载行驶，360°全回转作业，伸缩式履带。

主臂长13～58m，固定副臂长9～18m。

二、产品主要性能指标1.最大额定起重量：主臂工况： 80t/13m臂长/4m幅度副臂工况： 6t/52m主臂+13.5m固定副臂/16m幅度2.最大起重力矩： 344t.m3.主臂长度：基本型主臂13～58 m 变幅角度：-3～80°4.副臂长度： 9～18 m（主臂在37～52m安装副臂）安装角度：10°，30 °5.起升机构单绳速度：120 m/min（空载、第四层）6.主臂变幅机构单绳速度：57 m/min（第四层）7.爬坡能力：30％8.回转速度：0～2 r/min9.行走速度：0～1 km/h10.平均接地比压：0.087 MPa11.发动机额定输出功率：200kW/2300rpm12.基本臂状态整机质量：80t(主吊钩，13米臂)13.运输状态单件最大质量：45t（拆掉履带梁28t）14.运输状态单件(主机)最大尺寸（长×宽×高）: 8420mm×3400 mm×3485 mm15.履带中心距：4.05 m（收缩时2.55m）履带接地长度：5.37 m三、产品特点及亮点1、开式泵控变量系统，恒功率控制；回转为闭式系统，微动性能好，动作平稳可靠，有效利用发动机功率。

2、高强材料、空间桁架式臂架，重量轻，承载能力高。

通过不同臂节的组合，主臂长度可达58米，49米主臂时可安装18米副臂, 52米主臂时可安装13.5米副臂。

3、接地比压小，转弯半径小，可适应恶劣地面。

4、黑匣子功能，有效地监测有关作业状态参数，以便故障分析和处理。

5、变幅采用拉索式，结构简单。

6、该产品配置电喷环保型的发动机，达到欧洲工程机械Ⅱ号排放标准。

中联牌QUY800履带起重机
技术介绍册
长沙中联重科工程起重机分公司
二、外形尺寸和主要参数
1、超起主臂主机外形尺寸：
中联QUY800履带起重机外形尺寸
3、主要性能参数：
4、主要运输部件外形尺寸、重量
四、起重性能
1.1 标准主臂起重特性表
1.2标准主臂起重性能表：
2.1 标准轻型臂起重特性
2.2标准轻型主臂工况起重性能表:
3.1 超起重型主臂起重特性
3.2超起重型主臂工况部分起重性能表:
4.1 超起轻型主臂起重特性
4.2超起轻型主臂工况部分起重性能表:
5.1 超起变幅副臂起重特性
5.2 超起变幅副臂部分起重性能表:
6.1 重型固定副臂起重特性
6.2 重型固定副臂部分起重性能表：
五、工况及臂架系统
工况分为标准工况和超起工况两种工作模式，臂架为桁架式结构，进口高强度管材，拉板采用进口高强度板材。

●标准工况：
S SL
SHS SW
●超起工况：
SDB SLDB
SFVDB SWDB。
