10kV开闭所供配电工程设计摘要：随着国家经济的迅速发展，电力工程也在如火如荼地开展。
然而，在10kV开闭所的配电工程中，在开展电网规划设计工作方面，10kV电力用户的技术水平普遍不高，并且在规划设计领域也没有相关的技术规程和管理体系约束，因此，供电总体规划方案和技术管理体系均不够完善。
本文主要围绕10kV的供配电网的发展规律和基础建设问题展开了探讨，并着重对10kV用户供电的自动开闭场所的规划设计问题展开了研究，主要就是为了提高供电规划设计的质量，使供配电网的规划设计更加符合发展规律，建设地更为合理和稳定，更加方便电力用户，并希望能够为相关的研究人员提供一定的借鉴和帮助。
关键词：10kV；开闭所；规划1引言10kV电力用户，是指10kV电压等级供电的电力使用客户，该类用户主要是在10kV电压的配电线路上获得和利用电力。
在电能系统中，10kV电力用户是整个系统的终端，是最为重要的组成部分，并且作为直接使用电力的用户，是最终的受益者。
除此之外，对10kV电力用户所在地区开展的电网规划设计上比较薄弱，在规划设计领域也没有相关的技术规程法律的束缚。
所以对10kV用户的供电系统规划和工程设计上开展探索与研究就十分需要。
210kV由用户供电工程开闭所规划设计2.1开闭所概述当10kV系统中有多台配变或要求多路10kV接出线时，就必须建立10kV开闭所，以达到由电源分配负载的要求。
开闭所是供电系统的供电线路与负载线路的开关处，作为分配电源、分配电力的设备[1]。
开闭所内电气设备包含10kV配电装置、电压互感器柜、站变柜，二次设备则包含了防护、检测、监视、通讯、交直流装置和通讯装置等。
对开闭所系统的电力安全性、电力分配和电源安全性都起着很关键的作用，同时也有利于对各种电源回路的正常运行与管理。
2.2开闭所设计主要内容和基本要求开闭所建设的主要任务包括：开闭所站址选定和勘察；一、二级设施布置；主接线选型；高压配电装置选择与设置。
10KV开闭所设计一．研究的背景现状和意义背景:我国10KV开闭所的建设起步于20世纪70~80年代，由于改革开放和经济的发展，原有的配电网适应不了经济发展的需要，在一些大城市和经济发达地区，出现了10KV开闭所。
初期的开闭所所用的设备以变电所低压侧所用的设备为主，如开关柜等。
到了80年代后期90年代初期，10KV开闭所在我国大部分大、中城市开始建设，所用的设备逐步由少油断路器柜过渡到空气负荷开关环网柜，开关柜的体积大大减小，操作也简单了很多。
到了 90年代中期，灭弧性能更好的真空负荷开关开始在10KV 配电网中应用，逐步取代空气负荷开关，而成为10KV开闭所的主要设备。
[1]开闭所，就是只有接通断开功能的配电所,没有变压器,一般将一路进线根据需要分几路馈出,并且具有出线保护.开闭所是将高压电力分别向周围的几个用电单位供电的电力设施，位于电力系统中变电站的下一级。
其特征是电源进线侧和出线侧的电压相同。
当然，区域变电站也具有开闭所的功能。
但需明确的是，开闭所是区别于变电站而言的。
开闭所也指用于接受电力并分配电力的供配电设施，高压电网中称为开关站。
中压电网中的开闭所一般用于10kV电力的接受与分配。
现状:城镇配电网的建设是由国民经济的发展与城市建设规模而决定的，自建国以来，我国城市建设规模得到了迅速发展，而配电网建设由于历史原因，普遍存在供电能力不足、可靠性差的问题，影响了人民的生产和生活用电。
随着我国大规模城网的建设和改造工程的不断深入，10 kV 开闭所作为10 kV 配电网中的重要设施，在具有一定负荷密度的城市中压配电网中的地位越来越重要。
高层建筑和大型公共建筑的不断涌现使城市功能越来越趋向完善和复杂化，电力用户对配电网的可靠性及灵活性提出了更高的要求。
建好10 kV 开闭所，对构建10 kV 城镇配电网主网架，提高配电网的供电能力，有着举足轻重的作用。
城镇供电网一般是由220 kV 或110 kV 为城市主网架，而10 kV 方为城镇内主配电网络。

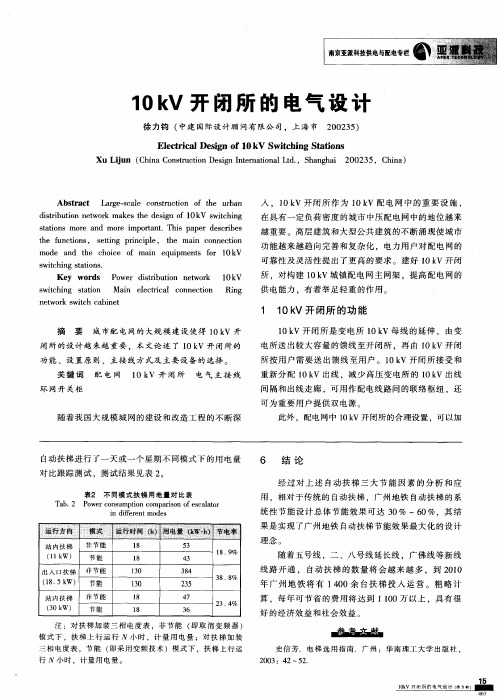

![10kV开闭所的电气设计[1]](https://img.taocdn.com/s1/m/2e2fb912866fb84ae45c8d5a.png)

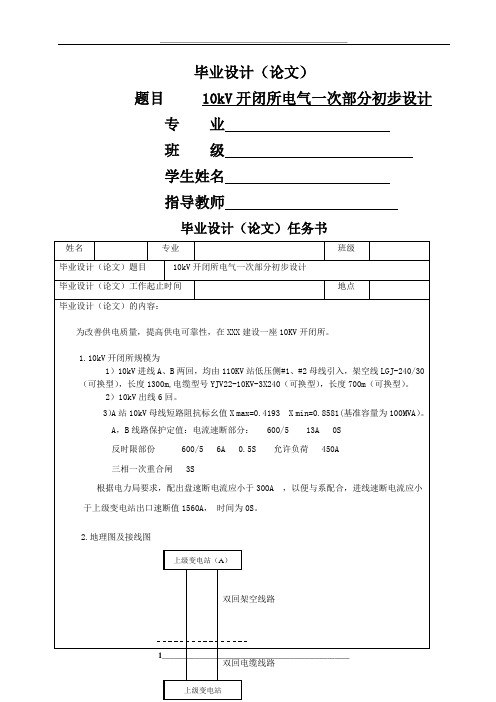

毕业设计（论文）题目 10kV开闭所电气一次部分初步设计专业班级学生姓名指导教师毕业设计（论文）任务书摘要：本毕业论文主要论述了10KV开闭所的功能、设置原则、主接线方式及主要设备的选择，对10kV 开闭所的电气一次部分进行设计。
本文通过对主接线的方式介绍，确定了开闭所主接线方式，通过对开闭所系统的短路计算，让读者了解该设计的短路计算方法，从而得出本开闭所的短路电流。
同时，本文利用短路计算的结果对高压主要电气设备进行了动稳定、热效应校验，确定了本开闭所的10kV主母线、分支母线、断路器、隔离刀闸、互感器、开关柜体等设备的型号。
同时，该文对开闭所的布局及进、出线的情况进行了简要介绍，对防雷、过电压防护以及直流、通信、保护等设备进行了简单的配置，对开闭所照明进行了简单的设计。
本开闭所所有配出线路的保护主要配置了速断、过流两种保护，并对全部出线的保护进行了计算，确定了每条线路的保护定值和保护时限。
关键词：开闭所保护配置短路计算继电保护目录前言．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2第四节变压器容量、型号和台数的择．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3第五节电气一次主接线．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3第三章短路电流计算．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8第四章主要电气设备选型．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．15第五章继电保护规划设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．22第六章防雷规划．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．28第七章照明及其它．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．30参考文献．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．32附录．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．33前言通过本工程设计，使我们了解国家电力建设的方针政策，熟悉国家有关规范、标准与有关规定，树立起科学技术与工程经济相统一的辨证观点，培养我们综合应用所学理论知识分析解决工程实际问题的能力。

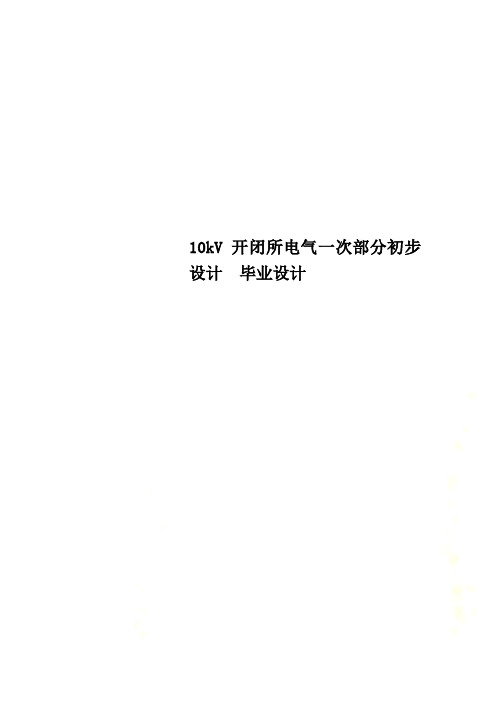

10kV开闭所电气一次部分初步设计毕业设计毕业设计（论文）题目 10kV开闭所电气一次部分初步设计专业班级学生姓名指导教师毕业设计（论文）任务书摘要：本毕业论文主要论述了10KV开闭所的功能、设置原则、主接线方式及主要设备的选择，对10kV开闭所的电气一次部分进行设计。
本文通过对主接线的方式介绍，确定了开闭所主接线方式，通过对开闭所系统的短路计算，让读者了解该设计的短路计算方法，从而得出本开闭所的短路电流。
同时，本文利用短路计算的结果对高压主要电气设备进行了动稳定、热效应校验，确定了本开闭所的10kV主母线、分支母线、断路器、隔离刀闸、互感器、开关柜体等设备的型号。
同时，该文对开闭所的布局及进、出线的情况进行了简要介绍，对防雷、过电压防护以及直流、通信、保护等设备进行了简单的配置，对开闭所照明进行了简单的设计。
本开闭所所有配出线路的保护主要配置了速断、过流两种保护，并对全部出线的保护进行了计算，确定了每条线路的保护定值和保护时限。
关键词：开闭所保护配置短路计算继电保护目录前言．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2第四节变压器容量、型号和台数的择．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3第五节电气一次主接线．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3第三章短路电流计算．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8第四章主要电气设备选型．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．15第五章继电保护规划设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．22第六章防雷规划．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．28第七章照明及其它．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．30参考文献．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．32附录．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．33前言通过本工程设计，使我们了解国家电力建设的方针政策，熟悉国家有关规范、标准与有关规定，树立起科学技术与工程经济相统一的辨证观点，培养我们综合应用所学理论知识分析解决工程实际问题的能力。
电气工程基础课程设计220/110/10 KV降压变电所电气部分（10KV侧电气部分设计）学院：机电工程学院专业：电气工程及其自动化姓名:学号：指导教师：设计完成日期：2013年2月14日220/110/10KV降压变电所电气部分设计目录摘要 (3)1 变电所原始资料 (3)2 变电所主变压器台数和容量及主接线方案的选择 (4)主变台数的确定 (5)2.1.3、主变压器容量的确定 (5)2.1.4、变压器类型的确定 (5)2.1.5、变压器参数的确定 (5)2.2 变电所主接线方案的选择及供电接线形式的选择 (6)2.2.1 主接线的基本要求 (6)2.2.2 电气主接线的设计原则 (7)2.2.3 主接线的设计步骤 (7)2.3 变配电所的主接线方案的技术比较 (7)2.3.1主接线的设计方案 (7)2.3.2主接线方案的确定 (9)3 短路电流计算 (10)3.1短路电流计算条件 (10)3.2 短路电流计算方法与步骤 (10)3.2.1方法 (10)3.2.2短路电流计算的步骤 (10)3.3短路电流的原因及其计算 (11)4 10KV侧电气设备的选择 (13)4.1电气设备的选择原则 (13)4.2电气设备选择的技术条件 (13)4.3主要电气设备的选择 (14)参考文献 (18)摘要变电所是电力系统的一个重要组成部分，由电器设备及配电网络按一定的接线方式所构成，他从电力系统取得电能，通过其变换、分配、输送与保护等功能，然后将电能安全、可靠、经济的输送到每一个用电设备的转设场所。
变电所涉及方面很多，需要考虑的问题多，分析变电所担负的任务及用户负荷等情况，选择所址，利用用户数据进行负荷计算，确定用户无功功率补偿装置。
同时进行各种变压器的选择，从而确定变电站的接线方式，再进行短路电流计算，选择送配电网络及导线，进行短路电流计算。
选择变电所高低压电气设备，为变电所平面及剖面图提供依据。
在变电站的设计中，既要求所变电能能很好地服务于工业生产，又要切实保证工厂生产和生活的用电的需要，并做好节能工作，就必须达到以下基本要求：安全：在变电过程中，不发生人身事故和设备事故。

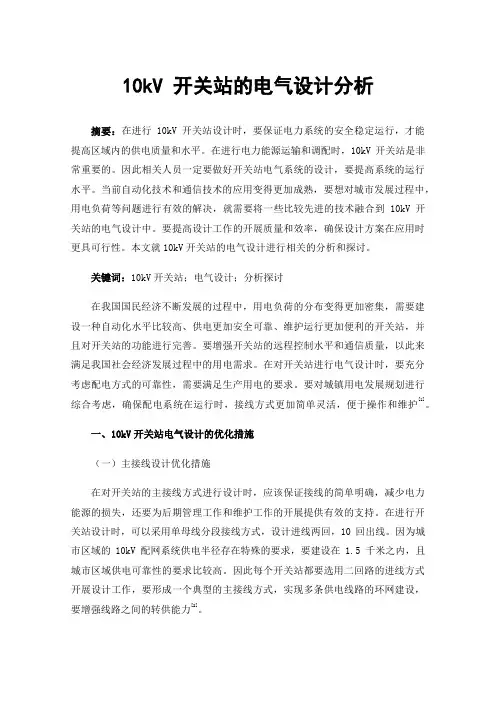

10kV 开关站的电气设计分析摘要：在进行10kV开关站设计时，要保证电力系统的安全稳定运行，才能提高区域内的供电质量和水平。
在进行电力能源运输和调配时，10kV开关站是非常重要的。
因此相关人员一定要做好开关站电气系统的设计，要提高系统的运行水平。
当前自动化技术和通信技术的应用变得更加成熟，要想对城市发展过程中，用电负荷等问题进行有效的解决，就需要将一些比较先进的技术融合到10kV开关站的电气设计中。
要提高设计工作的开展质量和效率，确保设计方案在应用时更具可行性。
本文就10kV开关站的电气设计进行相关的分析和探讨。
关键词：10kV开关站；电气设计；分析探讨在我国国民经济不断发展的过程中，用电负荷的分布变得更加密集，需要建设一种自动化水平比较高、供电更加安全可靠、维护运行更加便利的开关站，并且对开关站的功能进行完善。
要增强开关站的远程控制水平和通信质量，以此来满足我国社会经济发展过程中的用电需求。
在对开关站进行电气设计时，要充分考虑配电方式的可靠性，需要满足生产用电的要求。
要对城镇用电发展规划进行综合考虑，确保配电系统在运行时，接线方式更加简单灵活，便于操作和维护[1]。
一、10kV开关站电气设计的优化措施（一）主接线设计优化措施在对开关站的主接线方式进行设计时，应该保证接线的简单明确，减少电力能源的损失，还要为后期管理工作和维护工作的开展提供有效的支持。
在进行开关站设计时，可以采用单母线分段接线方式，设计进线两回，10回出线。
因为城市区域的10kV配网系统供电半径存在特殊的要求，要建设在1.5千米之内，且城市区域供电可靠性的要求比较高。
因此每个开关站都要选用二回路的进线方式开展设计工作，要形成一个典型的主接线方式，实现多条供电线路的环网建设，要增强线路之间的转供能力[2]。
在进行高压开关柜设计时，要选择真空的六氟化硫负荷开关柜或者选用真空断路器柜等形式，要满足五防的要求。
在进行开关站内部变压器选择时，可以选用节能环保型的干式变压器，而且要保证变压器的性能良好，能够满足各方面的要求。
10kV开闭所(配电室)电气设计分析摘要：随着经济社会的不断发展，城市网域改造规模也不断扩大，将原有的结构和相关的程序进行更新。
在不断的修改与调整当中，将传统落后的网域结构变得更加科学和先进，通过采用更多灵活的电气设计方式，来更新电器线，改变当前的变电站线路，以及开闭所进行有效的设计，为用户提供更加安全和方便的供电模式。
通过开闭所提供电质量更高，供电的负荷能力更大，是当前电气设计工作中的一个重点，也是我国提升电气发展的有效方式。
关键词：10KV；开闭所；配电室；电网；电气设计；创新引言在具体的电气施工过程中需要考虑到开闭所的所有环节，通过有效的设计分析来保证电气设计的科学性。
但当前施工过程还存在着很多问题，一些设计施工规程和规范并不完善。
开闭所的设备安全不能有保证，同时并没有达到高效优质的运行，影响着我国电器功能的正常发挥。
所以，本文将对开闭所电气设计进行分析，为提高我国供电的可靠性和灵活性提供更加便捷的操作，为我国配电网的发展提供更加科学的依据。
1.10kV开闭所建设的意义我国10KV配电网络一直负担着我国城区的供电，但是使用的设备和年限比较长，通过空架线为主要方式，这种方式不能有效地为居民输送高质量的电源，很多用户经常会出现短路和安全问题影响着我国配电系统的正常运行。
同时一般一条10KV供电线路上有多个用户，很多都是带有上百台变压器，如果其中一个用户发生故障，会导致整条线路出现问题，而且线路的安全和可靠性也无法保证。
配电网的正常运行，关系到一定城市的居住便利和经济发展，与居民的日常生活息息相关。
如果在正常使用电期间出现问题，可能会花大量时间进行故障排查，影响了居民的正常用电。
有一些城市之间的程序距离较远，与高压变电站距离较远，需要很长的供电线或者架线才能进行相关的循环供电。
所以如果要是应用传统的供电线路模式，不仅浪费材料，还会使我国电能产生消耗，影响最终的用电效率。
随着我国经济的发展，城市用电量的不断增大，当前对于配电网的要求不断提升，所以通过10KV开闭所建设，能够为供电的质量和可靠性奠定基础，同时也能够保证我国网络的优化，将电网损耗减少并能够实现电能的合理分配。
毕业设计说明书题目:10KV变电所电气部分初步设计专业:发电厂及电力系统班级:电力904班学号:姓名:指导老师:2011年11月18日前言毕业设计是高等工程教育最重要的实践性教学环节，它是由我们独立完成的一项综合性、创造性、设计性的大型作业。
开展毕业设计课题至关重要并具有深远的意义，不仅培养我们分析和解决各种实际问题的能力，也进一步巩固、深化和扩展所学的理论知识。
我们这次设计的主要内容是对某110kV降压变电站的电气部分进行初步设计,包括了：负荷统计分析、主变的选择、电气主接线方案选择、短路电流的计算、电气设备的选择和校验、防雷设施以及继电保护的选择等内容。
经过五个星期的努力，我终于完成了这次毕业设计。
在此过程中，我从对变电站的生疏，到了解，再到深入研究，我有了不少的收获：巩固了以前学的专业知识，并在以前的基础上理解的更加透彻，掌握的更加熟练；锻炼了自己的实际应用能力，将课本上学到的理论知识和实际生产联系了起来；增强了自己独立解决问题的能力以及团队合作精神，培养实事求是、全面科学、严肃认真的工作作风，为今后从事本专业工作打下坚实牢固的基础。
但由于时间和水平的局限，设计中难免会有不妥之处，敬请老师多批评指导。
2011年11月18日目录前言第1章原始材料 (6)1.1变电站基本资料................................................................ 错误!未定义书签。
1.2变电站负荷情况................................................................ 错误!未定义书签。
2.1负荷的概述 (1)2.1.1负荷分类..................................................................... 错误!未定义书签。
第2章主变压器的选择 (8)2.1概述 (8)2.2主变压器台数的原则及选择 (8)2.3主变压器容量的选择 (8)2.3主变压器形式的选择 (9)第3章电气主接线选择 (11)3.1概述 (11)3.2电气主接线的基本要求 (11)3.3变电站主接线基本接线方式 (11)3.4变电站主接线选择 (13)3.4.1 110kV侧主接线选择方案 (13)3.4.2 35kV侧主接线方案选择 (14)3.4.3 10kV侧主接线方案选择 (15)3.4.4 变电站主接线图 (15)3.4.5 变电站的站用电......................................................... 错误!未定义书签。

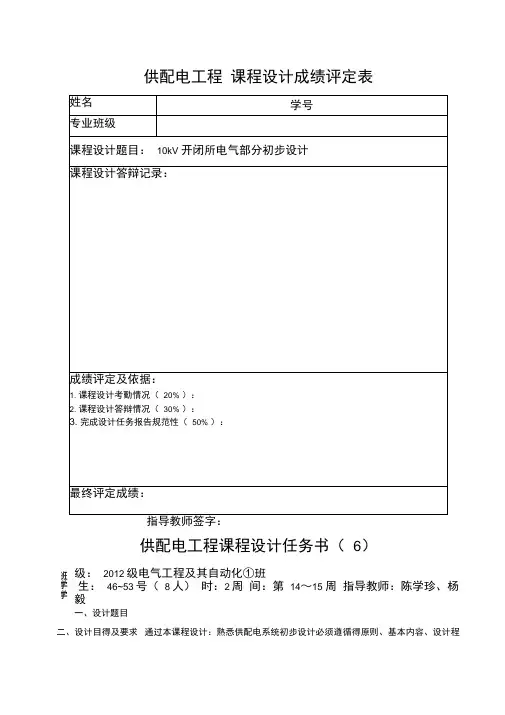

供配电工程课程设计成绩评定表指导教师签字：供配电工程课程设计任务书（6）班 级：2012级电气工程及其自动化①班 学 生：46~53号（8人） 学 时：2周时 间：第14～15周 指导教师：陈学珍、杨毅一、设计题目10kV 开闭所电气部分初步设计二、设计目的及要求通过本课程设计：熟悉供配电系统初步设计必须遵循的原则、基本内容、设计程序、设计规范等，锻炼工程设计、技术经济分析比较、工程计算、工具书使用等能力，并了解供电配电系统前沿技术及先进设备。
要求根据用户所能取得的电源及负荷的实际情况，按照安全可靠、技术先进、经济合理的要求，选择开闭所主接线方案、高压配电线路接线方式、高压设备和进出线。
最后按要求写出设计说明书，绘出设计图样。
三、设计依据本设计是为某住宅区设计建设一座10kV 开闭所。
1、供电电源情况当地供电部门提供两个供电电源,两回10kV 进线：①由110/10kV 甲站采用电缆引入，距离住宅区6km 。
10kV 母线短路数据：()MVAS k 2503max .=、()MVAS k 1703min .= ②由35/10kV 乙站采用电缆引入，距离住宅区4km ，10kV 母线短路数据：()MVA S max .k 2003=、()MVAS min .k 1103=。
当地供电部门要求开闭所的过电流保护整定时间不大于1.0s ；在用户10kV 电源侧进行电能计量。
2、负荷情况该住宅区属于二级负荷。
该住宅区10kV 开闭所设计出线6回。
其中2回送电给200kVA 变电所，2回送电给315kVA 变电所，2回送电给250kVA 变电所。
变电所采用箱式变电所（站）。
3、自然条件该地区海拨22.2m ，地层以砂质粘土为主。
年最高气温39℃，年平均气温23℃，年最低气温-5℃, 年最热月平均最高气温33℃，年最热月平均气温26℃，年最热月地下0.8m 处平均温度25℃．主导风向为南风，年雷暴日数52。
四、设计任务1、选择箱变型号及规格。
2、设计和论证10kV 开闭所主接线。
3、计算短路电流。
4、选择并校验电气设备。
5、作电气平面总布置图。
6、开闭所继电保护设计*。
7、开闭所防雷保护规划设计*。
目录前言 (4)一、小区箱式变电站的选择 (5)二、设计和论证10kV开闭所主接线 (7)三、负荷计算及短路电流计算 (10)四、电气设备选择与校验 (15)五、开闭所防雷保护规划设计 (20)总结 (22)参考文献 (23)前言1.1 企业供配电的意义和前景随着工农业生产的机械化，自动化水平的快速发展，对电能的需求量也愈来愈大，对供电的可靠性、经济性、灵活性及电能的质量要求愈来愈高。
在传统的供电系统中，很多工矿企业，尤其中小型企业和作坊式工厂，出现设备落后甚至早已超过使用年限；线路布局不合理甚至线况极差；设备管理和维护不得当；无保护系统或相对落后；日常操作不合理等等现象，这些现象不仅使电能大量损耗，带来不合理利用，而且给工人和企业带来极大的安全隐患，一旦爆发将会带来极大的后果。
企业供电系统处于电力系统的末端，经过一至两级降压后直接向负荷供电，因此接线相对简单。
它作为电力系统的一个组成部分，必然要反映电力系统各方面的理论和要求，并恰当地运用在工矿企业供电的设计、维护运行中，因此它要受到电力系统工作情况的影响和制约。
但工矿企业供电系统和电力系统又有所不同，它主要反映工矿企业用户的特点和要求。
如，工矿企业的电力负荷的统计计算，电能的合理经济利用，减少用地面积的新型变电站结构，大型及特种设备的供电，厂内采用集中和调度技术的合理性问题等。
这些问题有的与电力系统的安全和经济运行关系密切，有的是为了保证用户的高质量用电。
近些年来,由于能源紧缺,计划用电、节约用电、安全用电受到了普遍重视，工矿企业供电的讨论内容较过去更为广泛。
如供电方案的可行性研究、低能耗高性能、便于安装维护快速施工的新型电气设备及配电电器的选用，我国现行接地运行方式与国际标准协调的研讨，以及计算机用于工矿企业供电系统的辅助设计及监控等。
这些都已在国内引起热烈的讨论。
随着电力工业的快速发展及规模的不断扩大，传统的供电技术已不适应现代供电系统的更高要求。
为此必须利用不断涌现的新理论、新方法、新技术、新设备，把计算机技术、通信技术与传统的供电技术相结合，形成现代供电技术，以适应现代供电系统的快速发展要求。
1.2本设计的课题及内容本供配电系统设计的对象为某10kV开闭所，其设计所用的相关资料及数据见本设计的任务书。
根据本设计的要求，可将整个供配电系统的分为以下几个方面进行分步计算与设计：（1）小区箱式变电站的选择它具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点，与常规土建式变电站相比，同容量的箱式变电站占地面积通常仅为常规变电站的1/10～1/5，大大减少了设计工作量及施工量，减少了建设费用。
（2）设计和论证10kV开闭所主接线配电所的电气主接线是以电源进线和引出线为基本环节，以母线为中间环节构成的电能输配电路。
其基本形式按有无母线通常分为有母线按线和无母线按线两大类。
主接线是由电力变压器、各种开关电器、电流互感器、电压互感器、母线、电力电缆或导线、移相电容器、避雷器等电气设备以一定次序相连接的接受和分配电能的电路。
（3）负荷计算及短路电流计算在电力系统的设计和运行中，不仅要考虑正常工作状态，而且还必须考虑到发生故障时所造成的不正常工作状态。
实际运行表明，破坏供电系统正常运行的故障，多数为各种短路故障。
为了限制发生短路时所造成的危害和故障范围的扩大，需要在供电系统中加装保护，以便在故障发生时，自动而快速地切断故障部分，以保障系统安全正常运行。
这就需要我们准确的计算短路电流的大小。
（4）选择并校验电气设备电气设备气设备按在正常条件下工作进行选择，就是要考虑电气装置所处的位置，环境温度，海拔高度以及有无防尘防火防剥等的要求。
电气要求是指电气装置对设备的电压、电流、频率的要求。
电气设备按在短路故障条件下工作进行选择，就是要按最大可能的短路故障时的动稳定度和热稳定度进行校验。
对熔断器及装有熔断器的电压互感器，不必进行动稳定度和热稳定度的校验；对电力电缆，由于机械强度足够，所以也不必要进行短路动稳定度和热稳定度校验。
(5)开闭所防雷保护规划设计电力系统的电气设备遭受到雷击放电会引起过电压，雷电过电压产生的雷电冲击波，具有很大的破坏性。
直击雷高电压引起的强大电流会产生极大的热效应和力效应，相伴还有电磁脉冲和闪络放电。
所以，必须要采取有效措施加以防护。
下面就结合设计任务书，根据以上五个部分依次进行计算和设计。
一、小区箱式变电站的选择箱式变电站有称预装式变电站是集高压受电部分、配电变压器、低压配电部分于一体的组合装置，该技术是从欧洲引进的，俗称欧式箱变也是日常生活中常用的箱变之一。
以ZBW(XBW)系列箱式变电站为例：它具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点，与常规土建式变电站相比，同容量的箱式变电站占地面积通常仅为常规变电站的1/10～1/5，大大减少了设计工作量及施工量，减少了建设费用1、型号及其含义: 见下图2、ZBW(XBW)系列箱式变电站的主要技术参数简介，见下表3、箱式变电站平面布置形式及外形尺寸ZBW系列箱式变电站，根据排列方式分：1.“目”字型排列2.“品”字型排列该住宅区10kV开闭所设计出线6回。
其中2回送电给200kVA变电所，2回送电给315kVA变电所，2回送电给250kVA变电所。
变电所采用箱式变电所（站）。
故选择6个ZBW系列的箱式变电站,其高压侧额定电压均为10kv,变压器的容量分别为2个200kVA,2个315kVA,2个250kVA。
因为是为生活小区供电，而且容量均在50-400kvA内，故选择三相品字型排列。
二、设计和论证10kV开闭所主接线配电所的电气主接线是以电源进线和引出线为基本环节，以母线为中间环节构成的电能输配电路。
其基本形式按有无母线通常分为有母线按线和无母线按线两大类。
主接线是由电力变压器、各种开关电器、电流互感器、电压互感器、母线、电力电缆或导线、移相电容器、避雷器等电气设备以一定次序相连接的接受和分配电能的电路。
由于本设计工作电源由附近地区110／10kV甲变电站和35/10kV乙变电站取得，该厂又属于二级负荷，故需有两路进线，高压配电所采用采用单母线接线。
各住宅小区变电所均需选用两台变压器，故可采用单母线分段接线方式。
2.1 高压配电所的主接线方案论证（1）方案一：两路电源的单母线接线两路电源进线的单母线接线的典型方案如图2-1，两个进线断路器必须实行操作联锁，只有在工作电源进线断路器断开后，备用电源进线断路器才能接通，以保证两路电源不并列运行。
图2-1 单母线接线单母线接线优点是简单、清晰、设备少、运行操作方便且有利于扩建，但可靠性与灵活性不高。
若母线故障或检修，会造成全部出线停电2）方案二：单母线分段接线当出线回路数增多且有两路电源进线时，可用断路器将母线分段，成为单母线分段接线，如图2-2所示，QF3为分段断路器。
母线分段后，可提高供电的可靠性和灵活性。
在正常工作时，分段断路器可接通也可断开运行。
两路电源进线一用一备时，分段断路器接通运行，此时，任一段母线出现故障，分段断路器与故障段断路器都会在断电保护装置下自动断开，将故障段线母线切除后，非故障段母线便可继续工作。
而当两路电源同时工作互为备用（又称暗备用）时，分段断路器则断开运行，此时若任一电源（如电源１）出现故障，电源进线断路器（QF1）自动断开，分段断路器QF3可自动投入，保证给全部出线或重要负荷继续供电。
单母线分段接线保留了单母线的优点，又在一定程度上克服了它的缺点，如缩小了母线故障的影响范围、分别从两段母线上引出两路出线可保证对一级负荷的供电。
图2-2 单母线分段接线(3) 主接线的论证1)单母线接线与单母线分段接线的比较,见表2-1。
2) 主接线的确定根据原始资料提供，和电力系统的发展，用户的需求等几方面综合考虑，所以确定10kV开闭所的主接线方式为：单母线分段接线。
表2-1 接线方式的比较三、负荷计算及短路电流计算3.1供电系统的总计算负荷计算负荷又称需要负荷或最大负荷。
计算负荷是一个假想的持续性的负荷，其热效应与同一时间内实际变动负荷所产生的最大热效应相等。
在配电设计中，通常采用30分钟的最大平均负荷作为按发热条件选择电器或导体的依据。
其中由设计要求所给出的数据可知,该开闭所出线所供给的6个变电站的变压器功率因素都按已达到0.9处理,参照设计任务书所给条件可知,开闭所6回出线中2回送电给200kVA变电所，2回送电给315kVA变电所，2回送电给250kVA变电所。
