逃生缓降器说明书篇一：高楼逃生调速缓降器及测控系统本科毕业论文高楼逃生调速缓降器及测控系统A speed-adjustable slow down equipment for tall buildingescape with measurement and control system 学院名称：机械工程学院专业班级：测控学生姓名：指导教师姓名：指导教师职称：教授XX 年 06 月江苏大学毕业设计(论文)任务书学院班级学生设计(论文)题目高楼逃生调速缓降器及测控系统课题来源自选起讫日期 XX 年 03 月 15 日至 XX 年 06 月 18 日共 14 周指导教师(签名)系(教研室)主任(签名)毕业设计(论文)进度计划:高楼逃生调速缓降器及测控系统专业班级：测控0602 学生姓名：姚钦指导教师：张西良职称：教授摘要高楼火灾逃生问题越来越为公众所关注。

当高楼发生火灾时，火势迅速扩散，大火封住了房门，威胁人们的生命。

这时候，如果设置了相应的逃生装置，可以实现自救，从而大大减少人员伤亡。

针对目前高楼逃生装置速度调节困难，要求人员的逃生技术高，安全系数低等不足，设计了一种高楼逃生调速缓降器。

它分为机械系统和测控系统，机械系统是装置的主体，由离心机构、制动机构、绳索回收机构组成；测控系统对运行的过程进行监测和控制，核心是单片微机。

该装置通过离心机构限制人员下降的速度；通过制动机构，控制人着陆的速度，使人缓慢平稳着陆；通过绳索回收机构，快速回收绳索，进行循环利用；运用微机控制技术，根据楼高和人员的重量，自动控制制动器制动高度和制动力，对运行过程实时速度监测，当发生高楼火灾时，实现人员快速安全逃生。

该装置经过软硬件的调试以及大量的试验后，取得满意的效果。

关键词：高楼逃生缓降器调速自动控制篇二：机械创新设计大赛—高楼逃生缓降器高楼逃生缓降器机械创新设计说明书摘要随着城镇居民的日益增多，高层建筑随处可见，当意外事故发生时，如何安全有效地从高楼逃生成为当前的一大社会难题。

课程设计论文报告(论文)题目：高楼逃生器摘要高楼逃生器是在火灾的发生过程中，为保证居住在高层的人员能安全的逃生而设计的机械装备。

本文对高楼逃生器从机构设计、机构间的受力分析等方面进行了详细的研究计算。

首先，为精确的精确控制逃生人员的下降速度，本机械采用了双重制动措施。

制动装置分别依靠人本身的重力和在下降过程中人员的操作来实现制动，从而实现了逃生人员下降速度的可控性。

通过制动装置的作用使得被困人员能安全快捷的逃生。

其次，为了保证制动的稳定性和可靠性，故选用了传统的摩擦制动途径。

并在研究过程中给出了相关机构详细的计算设计过程和图纸的详细标注。

再次，考虑到充分利用材料、延长寿命、降低成本以及本装置使用的一次性等因素，本装置省去了轴承采用了的轮盘直接与轴配合的结构。

根据以上的理论计算，对高楼逃生器进行了模拟实验，取得了比较满意的结果。

关键词逃生器机构制动装置AbstractTall-building escape device is a machinery that designed for ensure the people living in high could escape from the fire. In this paper,we study the machinery on the mechanical design, stress analysis and other aspects of inter-agency thoroughly.Firstly,in order to control the speed of descent precisely,the machinery break with the dual measures. Brakes are relying on people's own gravity and personnel control during descent to achieve the braking operation, enabling people to escape at a controllable speed. So people who were trapped can escape at a safe and efficient way.Secondly, in order to ensure the stability and reliability of the brake, so we select the traditional friction brake means. And in the course of the study relevant agencies are given the detailed design calculations and drawings in the detailed annotations.Thirdly, taking account of the full use of materials, prolonging the worklife, reducing costs and one-time use of this device and other factors, this device eliminates the use of the wheel bearing.According to the above theoretical calculations, were carried out on the rise building evacuation simulation, and achieved satisfactory resultsKeywords: Escape device machinery brake rigging目录摘要 (1)Abstract (2)第一章绪论 (5)1.1设计背景 (5)1.2 发展概况 (6)1.3设计的目的意义及基本思路 (6)1.3.1设计的目的意义 (6)1.3.2设计的基本思路 (6)第二章整体方案设计 (7)2.1整体方案的设计 (7)2.2装置的原理 (8)2.3装置的优点与不足 (9)2.3.1装置的优点 (9)2.3.2装置的不足 (10)第三章装置零部件设计 (10)3.1轴的设计 (10)3.1.1轴的概述 (10)3.1.2主轴的设计（参数及视图） (10)3.2轮盘设计 (13)3.2.1 轮盘的概述 (13)3.2.2轮盘的基本参数及视图 (13)3.3闸瓦的设计 (14)3.3.1闸瓦概述 (14)3.3.2闸瓦的基本参数及视图 (14)3.4其他零部件的设计 (15)第四章计算和验证 (19)4.1静力学平衡计算 (19)4.2绕绳计算 (20)4.3速度计算 (20)结束语 (23)参考文献 (24)致谢 (25)第一章绪论1.1设计背景随着社会的发展和科技的进步，高层建筑成为了人们工作和生活中不可或缺的部分。

产品质量及技术说明

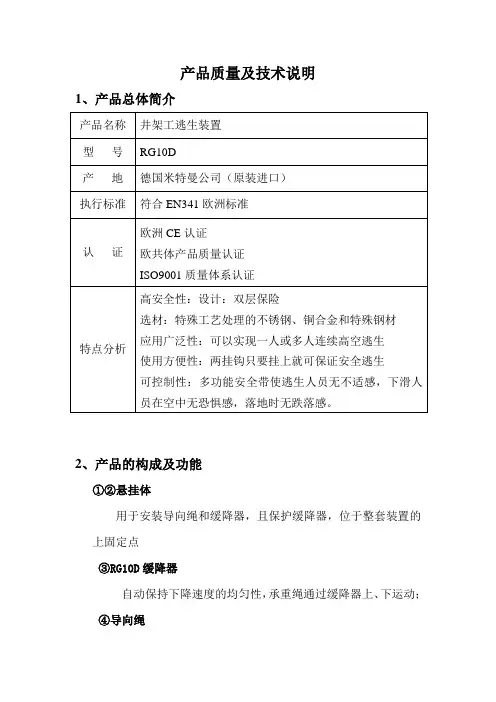

1、产品总体简介
2、产品的构成及功能
①②悬挂体
用于安装导向绳和缓降器，且保护缓降器，位于整套装置的上固定点
③RG10D缓降器
自动保持下降速度的均匀性，承重绳通过缓降器上、下运动；
④导向绳
引导下滑路径，承担载荷，上连悬挂体，下连地锚；
⑤手动控制器ABS-12
手动调节下滑速度；
⑥⑦上(下)拉绳
又叫承重绳，绕过缓降器连接两个手动控制器；
⑧地锚(逃生落地点)
固定导向绳的下端，埋入地下；
⑨多功能安全带
保持人体的均匀受力，舒适安全，与手动控制器上的两挂钩相连；
3、产品技术参数及材料构成
（1）、技术参数：
制造厂家：德国米特曼公司
设备型号：RG10D
产品等级：B
允许下滑高度：100米
最大下滑载荷：130kg
（2）、材料构成：
材料由特殊工艺处理的不锈钢、铜合金和特殊钢材
4、产品用途
RG10D型高空逃生装置，用于一人或多人连续从高空以一定（均匀的）速度安全、快速地下落到地面，速度还可以自己控制，并在空中停住。

5、应用领域
油田钻井井架工逃生，井下修井机作业人员逃生，高层建筑高空逃生，消防、拓展训练等高空作业环境。

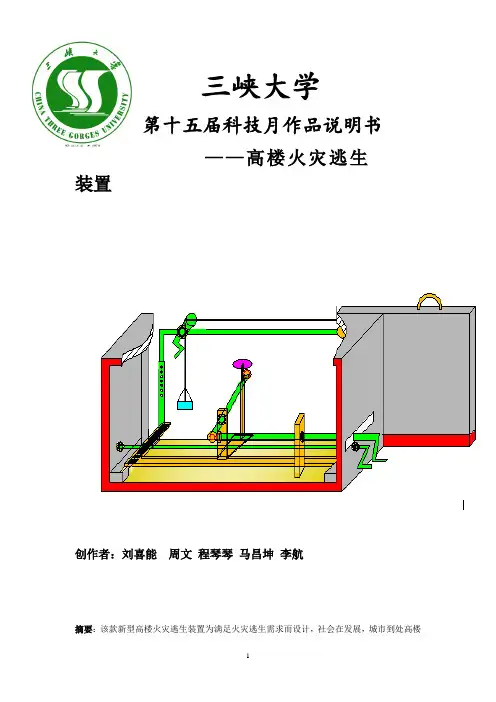

三峡大学第十五届科技月作品说明书——高楼火灾逃生装置创作者：刘喜能周文程琴琴马昌坤李航摘要：该款新型高楼火灾逃生装置为满足火灾逃生需求而设计，社会在发展，城市到处高楼林立，因而火灾成了一个棘手的问题。

市面上有的一些高楼逃生装置都有一些不足没能成为标准的配置，今天我向大家介绍一下这款新型的高楼火灾逃生装置。

我们将从整体和部分原理图，说明了使用方式主要创新点及推广应用的市场前景。

关键词：一.研究背景及现实意义由于高楼发生火灾时的情况万分危急，人们逃生困难，救援人员完成救援工作花费时间过长，因此需要一些可以帮助人们及时逃生的装置。
