(完整word版)生物除臭工艺设计

生物除臭设计方案 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】污水处理站废气除臭技术方案目录一、工程概况与除臭工艺选择、工程概况污水处理站在运行过程中产生部分臭气，主要集中在生物氧化池、调节池、清水池、污泥池，这些异味主要是一些硫化合物、氮化合物等，如硫化氢、氨等，具有强烈的刺激性异味，可经呼吸道、眼、皮肤等不同途径进入人体，使人头昏，难受，长期置身其中，对人体的神经系统损害极大。

因此，必须采取切实可行的办法，对污水处理区域产生这些异味气体的地方进行净化处理，改善其空间及其周围的环境质量。

、除臭工艺选择根据甲方要求及我方多年工程经验，考虑在污水处理站采用生物洗涤过滤除臭工艺，生物洗涤过滤除臭系统随着国产化的生产及应用，其投资具有可比性，而且运行管理简单，运行费用主要是电费。

我们选取生物洗涤过滤除臭系统对异味气体进行处理，并结合国内除臭场合的实际，对该系统进行优化设计，可彻底去除在该公司在生产过程中散发出的异味气体，并保证达标排放。

二、除臭系统简介、工作原理待处理气体在通过除臭系统生物填料的过程中，其中的异味分子扩散到生物填料表面形成的生物膜上，微生物把异味分子氧化分解，从而消除臭气污染。

图2-1 生物洗涤过滤除臭系统工作原理图除臭过程主要分为以下几个阶段：第一阶段：气—液扩散阶段，臭气中的污染物通过填料气—液界面由气相转移到液相；第二阶段：液—固扩散阶段，恶臭物质向微生物膜表面扩散—废气中的异味分子由液相扩散到生物填料的生物膜（固相），污染物质被微生物吸附、吸收；第三阶段：生物氧化阶段，微生物将恶臭物质氧化分解—生物填料表面形成的生物膜中的微生物把异味分子氧化，同时生物膜会引起氮或磷等营养物质及氧气的扩散和吸收。

通过上述三个阶段，利用微生物的代谢活动降解恶臭物质，将恶臭物质氧化为最终产物—含硫的恶臭物质被分解成S、SO32-和SO42-；含氮的恶臭物质被分解成NH4+、NO3-和NO2-；未含硫或氮的恶臭物质被分解成CO2和H2O，从而达到异味净化的目的。

生物滤池除臭系统工艺调试方案一、生物除臭工艺流程本工程废气治理采用生物滤池为主的除臭净化工艺，其工艺流程为：各构筑物单体间产生的臭气经加盖密封系统收集后，通过风机抽送到生物滤池除臭装置。

恶臭气体在生物滤池除臭装置中先进入生物滤池的预洗段，其中易于溶于水的气体成分进入水中部分被去除，并除去气体中的一些灰尘。

同时恶臭气体在此过程中被加湿，气体由气相转化为液相，为后续微生物处理提供必要的条件。

因此，恶臭气体在预洗段完成了水对部分臭气的吸收，除尘及加湿的预处理。

恶臭气体在预洗段完成预处理后，进入生物滤池的主要处理区——生物滤床段。

通过生物滤床段恶臭气体可由微生物的降解作用去除臭气中的氨、硫化氢、甲硫醇和甲烷等污染物质，从而降低废臭气浓度，同时对滤床内的填料进行喷淋加湿，为微生物的生长和生存创造环境。

经生物滤池装置处理后的尾气低空排放到大气中。

当生物滤床维修或故障时收集系统直接将废气于预洗段直接采用植物液喷淋除臭，进行应急处理，处理后直接达标排放。

二、生物滤池调试内容方案含以下主要内容：调试条件、调试准备、充水试验、单机调试、单元调试、生物滤池除臭系统整体调试、改进缺陷并补充完善、正式试运行。

三、生物滤池调试细则1、试车、调试条件（1）土建主体构筑物基本施工完成；（2）主要设备安装完成；（3）主要电气基本安装完成；（4）管道安装完成；（5）相关配套项目，含人员、现场检测仪器，给水及排水管线，气管阀门校调、安全措施等均已完善。

2、调试准备（1）由设备总包单位组织进行调试，监理单位负责审查。

甲方、乙方等相互配合协调，确定各人员名单和联络电话，并应保持畅通。

（2）确定所有的安装工作都已完成,检查基础、地脚螺栓及定位销，以确保安装就位并拧紧；（3）检查电动机引出线及电源供电线的标志以确定电动机旋转方向符合需要；（4）检查电动机和相关设备里面的灰尘是否已清除,检查电动机和相关设备内及上面是否有外物存在。

（5）检查所有的电气连接是否正确的接线、足够的间隙及机械强度；（6）进行相应的物质准备，如水（含自来水和循环用水的排放），气（加盖收集的废气），电，菌种的购置、准备；（7）废气检测调试所必须的检测设备、装置3、充水试验（1）按生物除臭滤池的预洗段、生物段顺序进行充水试验。

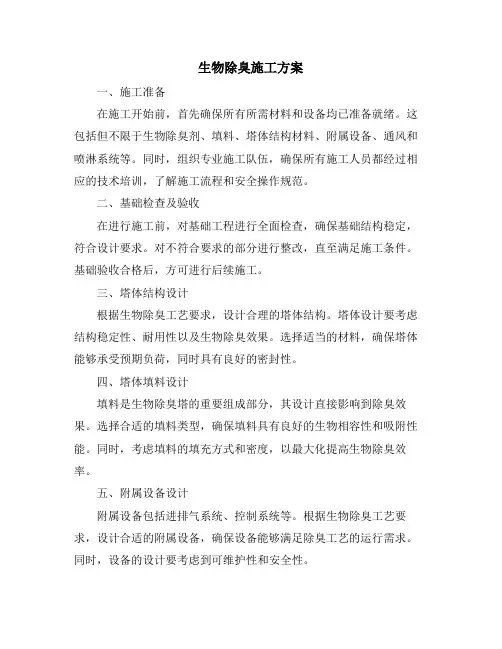

生物除臭施工方案一、施工准备在施工开始前，首先确保所有所需材料和设备均已准备就绪。

这包括但不限于生物除臭剂、填料、塔体结构材料、附属设备、通风和喷淋系统等。

同时，组织专业施工队伍，确保所有施工人员都经过相应的技术培训，了解施工流程和安全操作规范。

二、基础检查及验收在进行施工前，对基础工程进行全面检查，确保基础结构稳定，符合设计要求。

对不符合要求的部分进行整改，直至满足施工条件。

基础验收合格后，方可进行后续施工。

三、塔体结构设计根据生物除臭工艺要求，设计合理的塔体结构。

塔体设计要考虑结构稳定性、耐用性以及生物除臭效果。

选择适当的材料，确保塔体能够承受预期负荷，同时具有良好的密封性。

四、塔体填料设计填料是生物除臭塔的重要组成部分，其设计直接影响到除臭效果。

选择合适的填料类型，确保填料具有良好的生物相容性和吸附性能。

同时，考虑填料的填充方式和密度，以最大化提高生物除臭效率。

五、附属设备设计附属设备包括进排气系统、控制系统等。

根据生物除臭工艺要求，设计合适的附属设备，确保设备能够满足除臭工艺的运行需求。

同时，设备的设计要考虑到可维护性和安全性。

六、通风系统设计通风系统是生物除臭塔的关键部分，直接影响除臭效果。

设计合理的通风系统，确保空气能够均匀通过填料层，实现有效的气体交换。

同时，要考虑通风系统的能耗和噪音控制。

七、喷淋系统设计喷淋系统用于向生物除臭塔内喷洒生物除臭剂。

设计喷淋系统时，要确保喷淋均匀、覆盖面广，同时考虑除臭剂的消耗量和成本。

喷淋系统的管道和喷头要选择合适的材质和型号，确保长期稳定运行。

八、施工安全及监控在施工过程中，严格遵守安全操作规程，确保施工人员的安全。

施工现场要设置明显的安全警示标志，并采取必要的防护措施。

同时，建立施工安全监控体系，对施工过程进行实时监控，及时发现并处理潜在的安全隐患。

施工完成后，进行全面的质量检查，确保生物除臭塔的各项指标符合要求。

在运行过程中，定期对生物除臭塔进行维护和保养，确保其长期稳定运行。

生物除臭系统操作方案1．生物除臭装置概述生物除臭工艺是采用生物法去除臭气的一种方法，生物法与传统的物化处理方法相比，具有可避免或减少二次污染、投资少、能耗低、运行费用低、装置简单、脱臭效率高等优点。

我公司为本项目提供的除臭系统为成套装置，配备功能完善的设备及配套管道、就地控制柜等，包括：(1)离心风机：1台(2)喷淋水泵：2台(3)补充水泵：1台(4)现场控制柜：1套(5)水箱：2个(6)排气筒：1套2．工作原理含有恶臭污染物质的气体通过收集系统，通过输送管道导入生物除臭系统。

有机和无机的恶臭污染物首先同水接触并溶于水中，完成从气相到液相的扩散，并在浓度差的推动下，进一步扩散至介质周围的生物膜。

微生物吸附、吸收各种致臭污染物如VOCs、H2S、NH3等，将其作为自身生长代谢所需的能量或碳源物质利用，并最终转化为CO2、H2O、H2SO4、HNO3等无臭、无毒、无害的简单无机物。

整个过程实际上可以划分为三个步骤：第一步：水溶渗透：即臭气通过与水接触并溶解到水中，完成从气相到液相的转变；第二步：生物吸收：水溶液中的恶臭成分被微生物吸附、吸收，恶臭成分从水中转移至微生物体内；第三步：生物降解：进入微生物细胞的恶臭成分作为微生物生命活动的能源或碳源被微生物分解、利用，从而使污染物得以去除。

3．工艺流程图4．系统组成生物除臭系统由臭气密封收集系统、处理系统、喷淋系统及控制系统组成。

4.1臭气密封收集系统臭气密封收集系统由构（建）筑物密封收集罩、收集风管组成，负责收集恶臭气体并输送至处理系统。

本项目密封采用不锈钢骨架+阳光板形式。

本项目收集风管采用玻璃钢管。

4.2处理系统处理系统主要由离心风机、一体化生物除臭装置（含预喷淋段和生物过滤段）组成。

离心风机将臭气抽送至预喷淋段，预喷淋段在完成臭气洗涤的过程中，对臭气进行加湿，同时完成恶臭物质从气相进入液相的过程。

经过加湿的臭气进入生物过滤段，在与生物填料层接触的过程中，恶臭物质被附着在生物填料表面的微生物作为营养物进行吸收并分解。

荆门市金龙泉啤酒有限公司污水处理厂除臭工程设计方案湖北省瑞科环保科技有限公司2016年8月28日一、技术方案1.1、工程概况本次项目为荆门金龙泉啤酒有限公司废水处理站除臭。

1.2、项目概况本项目臭气来源主要为金龙泉啤酒有限公司废水处理站集水井、厌氧池、调节池。

a.集水井；臭气量=1056m3/hb．厌氧池；臭气量=6144m3/hc．调节池；臭气量=2800m3/h合计风量10000m3/h，本方案按10000m3/h进行设计。

1.3、设计标准及规范所提供的设备及设备的制造完全符合有关的国家和国际通用技术(GB、IEC、ISO)标准。

引用和参考的主要标准如下：1）系统设计参考标准《恶臭污染物排放标准》GB14554－93《大气环境质量标准》GB3095－2012《城镇污水处理厂污染物排放标准》GB18918-2002《大气污染物综合排放标准》GB16297－1996《工作场所有害因素职业接触限值》GBZ2-2002《空气质量恶臭的测定、三点比较式臭袋法》GB／T14675-1993《空气质量硫化氢、甲硫醇、甲硫醚、二甲二硫的测定气相色谱法》GB／T14678-1993 《工厂企业厂界噪声标准》GB12348-2008《工业企业设计卫生标准》TJ36－79《低压配电装置规范》GBJ54-83《工业及民用通用设备电力装置设计规范》GBJ55-83《环境工程设计手册（废气处理工程技术手册）》；《城镇污水处理厂臭气处理技术规程》征求意见稿；2）管路输送设计规范《采暖通风与空气调节设计规范》GBJ19-87/(2001版)《法兰、垫片、紧固件》HG20592-20635-97；GB50019-2003 《采暖通风与空气调节设计规范》GB50243-2002 《通风与空调工程施工质量验收规范》国内采购设备和材料应符合国家现行相关标准和规范要求；3）检测控制系统参考规范《过程检测和控制系统用文字代号和图形符号》HG20505-92；《爆炸和火灾危险环境电力装置设计规范》GB50058-2014；《工业自动化仪表工程施工及验收规范》GBJ93-86；《工业自动化仪表气源压力范围和质量》GB4803-84；《自动化仪表选型规定》 HG20507-2000；《仪表系统接地设计规定》 HG20513-2000；《建筑安全设计规范》GBJ16-87IEC439 《低压开关设备和控制设备组件》IEC113 《电工技术图表》IEC529 《外壳防护等级》IEC158 《低压接触器》IEC269 《低压熔断器》IEC51 《模拟电气测量仪器》4）构筑物物封闭加盖设计参考标准《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《钢结构工程施工质量验收规范》GB50205-2001《建筑抗震设计规范》GB50011-2010《混凝土结构工程施工质量验收规范》GB50204-2002设备的外观颜色与原有建筑物、环境协调。

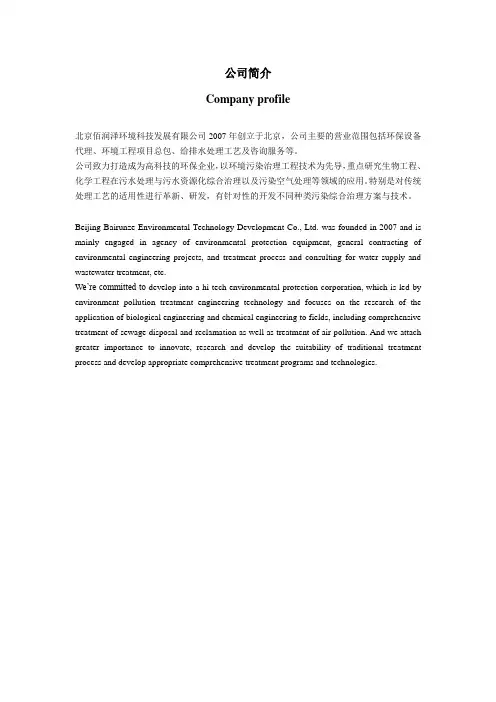

公司简介Company profile北京佰润泽环境科技发展有限公司2007年创立于北京，公司主要的营业范围包括环保设备代理、环境工程项目总包、给排水处理工艺及咨询服务等。

公司致力打造成为高科技的环保企业，以环境污染治理工程技术为先导，重点研究生物工程、化学工程在污水处理与污水资源化综合治理以及污染空气处理等领域的应用。

特别是对传统处理工艺的适用性进行革新、研发，有针对性的开发不同种类污染综合治理方案与技术。

Beijing Bairunze Environmental Technology Development Co., Ltd. was founded in 2007 and is mainly engaged in agency of environmental protection equipment, general contracting of environmental engineering projects, and treatment process and consulting for water supply and wastewater treatment, etc.W e’re committed to develop into a hi-tech environmental protection corporation, which is led by environment pollution treatment engineering technology and focuses on the research of the application of biological engineering and chemical engineering to fields, including comprehensive treatment of sewage disposal and reclamation as well as treatment of air pollution. And we attach greater importance to innovate, research and develop the suitability of traditional treatment process and develop appropriate comprehensive treatment programs and technologies.恶臭污染概述Summary of odor pollution恶臭：是指凡是能刺激人的嗅觉器官，普遍引起不愉快或厌恶，损害人体健康的气味。

污水厂生物除臭设计近年来，生物脱臭技术(尤其是生物过滤除臭技术)以其工艺相对成熟、基建费用低、操作维护简单、污染物净化彻底且处理效果好等特点而在实际应用中逐渐推广[1-3]，已成功应用于治理污水厂、公共区域的恶臭以及对VOC和有毒气体排放物的去除，已成为城市污水处理中臭气处理的主流工艺[4]。

1污水厂臭气成分及来源污水处理厂的臭气成分分为三类：①含硫化合物，如H2S、硫醇、硫醚类；②含氮化合物，如氨、胺类、酰胺、吲哚等；③含氧有机物，如醇、酚、醛、酮、有机酸等。

其中H2S、NH3，是臭味的主要组成成分[5]。

经德国工程师协会调查，各处理工段产生的臭气与气味值。

在采用二级生物处理工艺的污水处理厂中，一般包括粗格栅、提升泵站、细格栅及沉砂池、生物反应池、二沉池、消毒池等构筑物，其产生的污泥一般在厂区内贮存、浓缩、脱水，有的还要进行消化稳定处理。

从表1可以看出，污水前处理部分(格栅井、提升泵房集水池及沉砂池)和生物反应池中的厌氧段和污泥处理部分(贮泥池、脱水问等)是除臭的重点。

2生物过滤除臭原理Ottengraf等提出了生物膜理论，并建立了模型来描述低浓度有机废气的净化过程。

孙石等较早地在国内介绍了Ottengraf模型，并认为恶臭气体在生物滤池中的吸附净化一般要经历以下几个步骤[6]：①废气中的有机污染物首先同水接触并溶解(或混合)于水中，即由气膜扩散进入液膜；②溶解(或混合)于液膜中的有机污染物在浓度差的推动下进一步扩散到生物膜内，进而被其中的微生物捕获并吸收；③进入微生物体内的有机污染物在其自身的代谢过程中作为能源和营养物质被分解，最终转化为无害的化合物。

在净化过程中，总吸收速率主要取决于气、液两相中的有机污染物扩散速率(气膜扩散、液膜扩散)和生化反应速率。

3生物过滤除臭设计以某污水处理厂一期生化池加盖除臭工程为例，介绍污水处理厂恶臭气体的生物过滤工艺设计。

该污水处理厂一期设计规模为20×104m3／d，采用改良A2／O工艺。

voc治理生物除臭工程方案一、项目概况挥发性有机化合物（VOCs）是造成环境污染和异味的重要来源之一。

传统的VOC治理方法主要包括化学吸附、燃烧和非催化氧化等方式，这些方法虽然有效，但是对环境和人体健康都会造成一定损害。

生物除臭技术以其环保、经济和高效的特点，成为了当前VOC治理的热门选择。

本项目旨在利用生物除臭技术，针对特定的VOCs排放源进行治理，保护环境和人体健康。

二、项目目标本项目的主要目标是设计并实施一套高效的生物除臭系统，能够有效减少VOCs排放源的环境污染和异味扩散。

具体目标包括：1. 确定VOCs排放源的类型、浓度和排放途径。

2. 设计合理的生物除臭工程方案，选择适合的微生物菌剂和生物反应器。

3. 进行生物除臭系统的搭建和调试，实现对VOCs的高效净化。

4. 实施生物除臭工程方案并监测效果，确保VOCs排放源的治理效果符合环保标准。

三、项目原则在设计和实施生物除臭工程方案时，我们将遵循以下原则：1. 环保原则：确保治理过程对环境友好，减少二次污染。

2. 经济原则：在保证治理效果的前提下，尽量降低投资和运营成本。

3. 高效原则：选择适合的生物技术和微生物菌剂，确保VOCs的高效净化。

4. 全面原则：考虑VOCs排放源的类型和特性，制定全面的治理方案，确保综合治理效果。

四、项目实施步骤1. 调研和诊断阶段（1）调研VOCs排放源的类型和性质，包括化工厂、印刷厂、喷漆车间等。

（2）采集VOCs样品进行分析，确定VOCs的种类、浓度和排放量。

（3）评估VOCs对环境和人体健康的影响，制定治理目标和技术要求。

2. 方案设计阶段（1）根据VOCs的种类和浓度，选择合适的生物反应器，包括生物过滤器、生物填料床等。

（2）确定合适的微生物菌剂，包括适应性强、生长快、适合温度和pH值范围的菌株。

（3）设计生物反应器的结构、工艺流程和运行参数，确保有效去除VOCs。

3. 工程建设阶段（1）根据设计方案，搭建生物反应器和配套设施，包括通风系统、控制系统等。

生物除臭工艺流程
《生物除臭工艺流程》
生物除臭工艺是一种利用微生物降解有机物质来除去异味的技术。

它具有环保、安全、高效的优点，因此在生活和工业中得到了广泛的应用。

生物除臭工艺流程包括以下几个步骤：
1. 收集物质：首先需要将产生异味的有机废物进行收集和分类，以便后续处理。

2. 预处理：在进行生物除臭处理之前，需要对有机废物进行适当的预处理，如粉碎、打碎等，以增加微生物的接触面积。

3. 发酵处理：将预处理好的有机废物与特定的微生物混合，然后进行发酵处理。

微生物可以分解有机物质中的异味分子，从而降低异味的浓度。

4. 酶解处理：如果有机废物中含有较难降解的有机物质，可以通过酶解处理来促进微生物的降解效果。

5. 厌氧处理：部分情况下，会采用厌氧处理来增强微生物的除臭效果，因为厌氧条件下有利于某些微生物的生长和代谢。

6. 后处理：经过生物除臭工艺处理后，还需要对产生的废水、废渣等进行合理的后处理，以确保环境不受影响。

通过以上几个步骤的生物除臭工艺流程，可以有效地降解有机废物中的异味成分，达到除臭的目的。

与传统的化学除臭方法相比，生物除臭工艺不会产生二次污染，且能够将有机废物中的异味物质转化为无害的物质，具有极高的环保性和安全性。

随着生物技术的不断发展，生物除臭工艺在除臭领域的应用前景也将更加广阔，为人类打造更加清新宜居的生活环境。

市金龙泉啤酒污水处理厂除臭工程设计方案省瑞科环保科技2016年8月28日一、技术方案1.1、工程概况本次项目为金龙泉啤酒废水处理站除臭。

1.2、项目概况本项目臭气来源主要为金龙泉啤酒废水处理站集水井、厌氧池、调节池。

a.集水井；臭气量=1056m3/hb．厌氧池；臭气量=6144m3/hc．调节池；臭气量=2800m3/h合计风量10000m3/h，本方案按10000m3/h进行设计。

1.3、设计标准及规所提供的设备及设备的制造完全符合有关的国家和国际通用技术(GB、IEC、ISO)标准。

引用和参考的主要标准如下：1）系统设计参考标准《恶臭污染物排放标准》GB14554－93《大气环境质量标准》GB3095－2012《城镇污水处理厂污染物排放标准》GB18918-2002《大气污染物综合排放标准》GB16297－1996《工作场所有害因素职业接触限值》GBZ2-2002《空气质量恶臭的测定、三点比较式臭袋法》GB／T14675-1993《空气质量硫化氢、甲硫醇、甲硫醚、二甲二硫的测定气相色谱法》GB／T14678-1993《工厂企业厂界噪声标准》GB12348-2008《工业企业设计卫生标准》TJ36－79《低压配电装置规》GBJ54-83《工业及民用通用设备电力装置设计规》GBJ55-83《环境工程设计手册（废气处理工程技术手册）》；《城镇污水处理厂臭气处理技术规程》征求意见稿；2）管路输送设计规《采暖通风与空气调节设计规》GBJ19-87/(2001版)《法兰、垫片、紧固件》HG20592-20635-97；GB50019-2003 《采暖通风与空气调节设计规》GB50243-2002 《通风与空调工程施工质量验收规》购设备和材料应符合国家现行相关标准和规要求；3）检测控制系统参考规《过程检测和控制系统用文字代号和图形符号》HG20505-92；《爆炸和火灾危险环境电力装置设计规》GB50058-2014；《工业自动化仪表工程施工及验收规》GBJ93-86；《工业自动化仪表气源压力围和质量》GB4803-84；《自动化仪表选型规定》HG20507-2000；《仪表系统接地设计规定》HG20513-2000；《建筑安全设计规》GBJ16-87IEC439 《低压开关设备和控制设备组件》IEC113 《电工技术图表》IEC529 《外壳防护等级》IEC158 《低压接触器》IEC269 《低压熔断器》IEC51 《模拟电气测量仪器》4）构筑物物封闭加盖设计参考标准《建筑结构荷载规》GB50009-2012《钢结构设计规》GB50017-2003《钢结构工程施工质量验收规》GB50205-2001《建筑抗震设计规》GB50011-2010《混凝土结构工程施工质量验收规》GB50204-2002设备的外观颜色与原有建筑物、环境协调。

⽣物除臭施⼯组织设计⽅案XXX污⽔处理⼚（⼀期）提标改造⼯程⽣物除臭设备、管道施⼯⽅案XXX有限公司PPP项⽬部⼀、项⽬概况 (2)1.1 项⽬名称 (2)1.2 项⽬简介 (2)⼆、设计依据 (3)三、⼯程范围 (4)四、设计参数 (4)4.1 臭⽓处理量 (4)4.2 臭⽓浓度 (4)4.3 排放标准 (4)五、臭⽓处理⼯艺设计 (5)5.1 ⼯艺流程 (5)5.2⼯艺设计总体描述 (5)六、施⼯组织总体计划安排 (6)七、设备安装、调试各分部分项⼯程的主要施⼯⽅案 (6)⼋、本⼯程拟投⼊的主要施⼯机械、设备表 (12)九、劳动⼒计划表 (12)⼗、⼯程⼯期计划 (13)⼗⼀、保证⼯期、质量的技术措施 (13)⼗⼆、安全施⼯措施 (14)⼗三、⽂明施⼯措施 (15)⼗四、售后服务⽅案 (15)⼗五、培训计划 (16)⼀、项⽬概况1.1 项⽬名称XXX污⽔处理⼚提标升级改造⼯程⽣物除臭⼯程1.2 项⽬简介污⽔处理⼚中的污⽔处理设施运⾏过程中会产⽣并散发出恶臭废⽓，这些废⽓主要成份是硫化氢（H2S）、氨（NH3）、硫醇等挥发性物质，其感官体现为综合性恶臭异味。

臭⽓是⼀类挥发性的⽓体，其分⼦在空⽓中扩散，对机械设备会产⽣腐蚀作⽤，被吸⼊⼈体的嗅觉器官，将引起极不愉快的⽓味感觉。

为了削减污⽔⼚设备运⾏过程中臭⽓的浓度，避免所产⽣的异臭味废⽓对设备的腐蚀及对站内员⼯、⽣产环境、周围⼤⽓环境等造成⼀定的影响。

根据要求，须对产⽣恶臭⽓体的污⽔和污泥设施进⾏除臭处理，以确保处理后的尾⽓必须达标后排放。

本⼯程处理范围为预处理区和污泥处理区，采⽤⽣物滤池为主的⽣物过滤处理⼯艺通过风机将上述臭⽓源所产⽣的臭⽓集中收集并送⼊⽣物滤池，在⽣物滤池中经过加湿预处理、⽣物处理，使臭⽓中的氨、硫化氢、甲硫醇和甲烷等恶臭污染物质有效分解，在满⾜排放要求的基础上⾼空排放⾄⼤⽓中。

⼆、设计依据⽣物除臭整套系统的荷载⼩于2.0T/m2。

生物除臭装置操作规程及调试目录一、臭气处理系统介绍 (1)1.1 恶臭来源、危害 (1)1.2 国家对恶臭的法规要求 (1)1.3 臭气处理系统基本原理 (1)1.4 工艺说明 (1)1.5 除臭工艺术比较 (2)1.6 技术性能及操作参数 (2)1.7 处理效果 (3)1.8 选型参数 (3)二、设备选型及工艺说明 (3)2.1 设备选型 (3)2.2 工艺流程 (3)2.3 工艺说明 (4)2.4 HSCC型除臭设备的特点 (4)三、主要设备技术参数 ................................................................... 错误!未定义书签。

3.1 HSCC-33000型除臭设备 .................................................. 错误!未定义书签。

3.2 设计进气参数 .................................................................... 错误!未定义书签。

3.3 设计排放标准 .................................................................... 错误!未定义书签。

3.4 设计风量 ............................................................................ 错误!未定义书签。

四、技术参数 (5)4.1 废气收集系统 (5)4.2 废气输送系统 (5)4.3 生物除臭装置 (5)4.4 喷淋灌溉系统 (5)4.5 废气排放筒 (5)4.6 电气、自控 ........................................................................ 错误!未定义书签。

污水厂生物除臭设计最近几年来，生物脱臭技术(特别是生物过滤除臭技术)以其工艺相对成熟、基建花费低、操作维护简单、污染物净化完全且办理成效好等特色而在实质应用中渐渐推行[1-3]，已成功应用于治理污水厂、公共地区的恶臭以及对VOC 和有毒气体排放物的去除，已成为城市污水办理中臭气办理的主流工艺[4] 。

1 污水厂臭气成分及根源污水办理厂的臭气成分分为三类：①含硫化合物，如H2S、硫醇、硫醚类；②含氮化合物，如氨、胺类、酰胺、吲哚等；③含氧有机物，如醇、酚、醛、酮、有机酸等。

此中 H2S、NH3，是臭味的主要构成成分[5] 。

经德国工程师协会检查，各办理工段产生的臭气与气味值。

在采纳二级生物办理工艺的污水办理厂中，一般包含粗格栅、提高泵站、细格栅及沉砂池、生物反响池、二沉池、消毒池等修建物，其产生的污泥一般在厂区内储存、浓缩、脱水，有的还要进行消化稳固办理。

从表 1 能够看出，污水前办理部分(格栅井、提高泵房集水池及沉砂池)和生物反响池中的厌氧段和污泥办理部分(贮泥池、脱水问等)是除臭的要点。

2生物过滤除臭原理Ottengraf 等提出了生物膜理论，并成立了模型来描绘低浓度有机废气的净化过程。

孙石等较早地在国内介绍了 Ottengraf 模型，并以为恶臭气体在生物滤池中的吸附净化一般要经历以下几个步骤 [6] ：①废气中的有机污染物第一同水接触并溶解 (或混淆 )于水中，即由气膜扩散进入液膜；②溶解 (或混淆 )于液膜中的有机污染物在浓度差的推进下进一步扩散到生物膜内，从而被此中的微生物捕捉并汲取；③进入微生物体内的有机污染物在其自己的代谢过程中作为能源和营养物质被分解，最后转变为无害的化合物。

在净化过程中，总汲取速率主要取决于气、液两相中的有机污染物扩散速率 (气膜扩散、液膜扩散 )和生化反响速率。

3生物过滤除臭设计以某污水办理厂一期生化池加盖除臭工程为例，介绍污水办理厂恶臭气体的生物过滤工艺设计。

生物除臭工艺流程生物除臭工艺流程是通过利用微生物降解有机物质来清除臭味和污染物的过程。

下面将介绍一个典型的生物除臭工艺流程的步骤和原理。

第一步：采集样品首先，需要采集被臭味污染的样品，例如污水、废水、垃圾堆等。

采集样品的目的是为了分析臭味成分的种类和浓度，以确定后续处理方案。

第二步：样品分析通过实验室的分析测试，可以确定臭味的主要成分和浓度。

常见的臭味成分包括硫化物、氮化物、酮类、醇类、酯类等。

根据分析结果，确定具体使用哪种微生物进行除臭处理。

第三步：菌种培养在培养基中培养和孵育适合处理臭味的微生物菌种。

不同的臭味成分需要不同的菌种来降解。

菌种培养的条件包括适宜的温度、pH值、养料和氧气供应等。

第四步：臭味处理将培养出来的菌种添加到臭味污染物中进行治理。

可以通过直接投加、喷洒或浸泡等方式将微生物菌种加入到臭味污染物中，使其与臭味物质接触并进行降解。

第五步：生物反应微生物菌种通过分泌酶类等酶来将污染物降解为无臭或低臭的物质，并释放出无害的水和二氧化碳等。

这个过程需要一定的时间，需要根据具体情况进行监测和控制。

第六步：监测和调整在处理过程中，需要对臭味物质的浓度进行监测。

如果发现浓度仍然较高，可以调整处理条件，如增加微生物菌种的投加量、增加氧气供应或延长处理时间等。

第七步：排放经过生物处理后，臭味物质已经被有效降解。

最后，处理后的废水或废气可以被安全地排放或进一步处理，以确保不再对环境和人体健康造成污染和危害。

这是一个基本的生物除臭工艺流程，但实际操作中可能还需要根据具体情况进行一些调整和改进。

生物除臭工艺具有环保、高效、可持续等优点，广泛应用于污水处理、垃圾处理、畜禽养殖等领域。

通过合理的运用生物除臭工艺，可以有效解决臭味污染问题，提升环境质量和生活品质。
