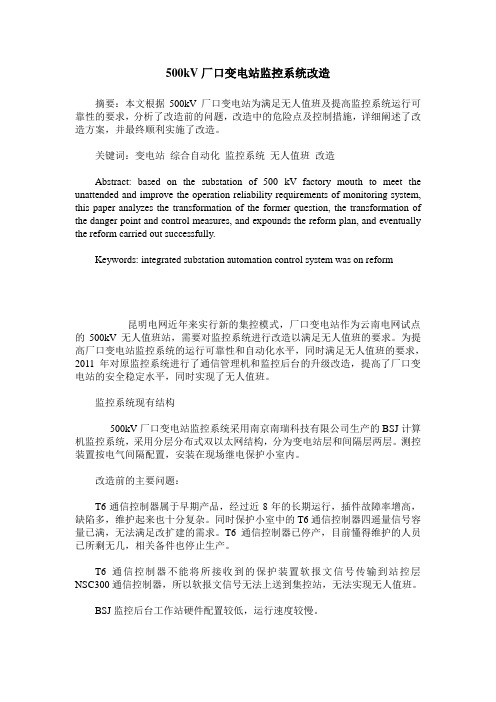

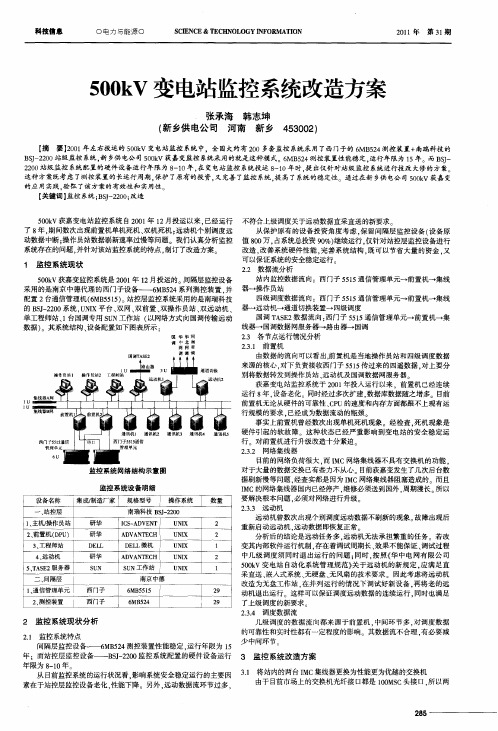

500kV厂口变电站监控系统改造摘要：本文根据500kV厂口变电站为满足无人值班及提高监控系统运行可靠性的要求，分析了改造前的问题，改造中的危险点及控制措施，详细阐述了改造方案，并最终顺利实施了改造。
关键词：变电站综合自动化监控系统无人值班改造Abstract: based on the substation of 500 kV factory mouth to meet the unattended and improve the operation reliability requirements of monitoring system, this paper analyzes the transformation of the former question, the transformation of the danger point and control measures, and expounds the reform plan, and eventually the reform carried out successfully.Keywords: integrated substation automation control system was on reform昆明电网近年来实行新的集控模式，厂口变电站作为云南电网试点的500kV无人值班站，需要对监控系统进行改造以满足无人值班的要求。
为提高厂口变电站监控系统的运行可靠性和自动化水平，同时满足无人值班的要求，2011年对原监控系统进行了通信管理机和监控后台的升级改造，提高了厂口变电站的安全稳定水平，同时实现了无人值班。
监控系统现有结构500kV厂口变电站监控系统采用南京南瑞科技有限公司生产的BSJ计算机监控系统，采用分层分布式双以太网结构，分为变电站层和间隔层两层。
测控装置按电气间隔配置，安装在现场继电保护小室内。
改造前的主要问题：T6通信控制器属于早期产品，经过近8年的长期运行，插件故障率增高，缺陷多，维护起来也十分复杂。

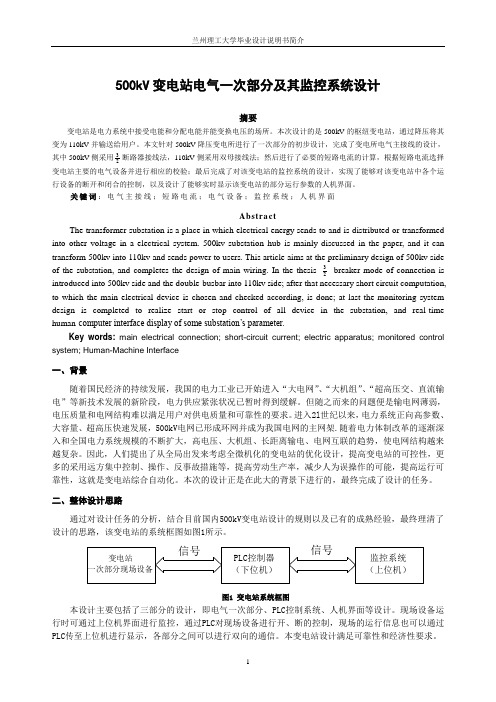

兰州理工大学毕业设计说明书简介500kV 变电站电气一次部分及其监控系统设计摘要变电站是电力系统中接受电能和分配电能并能变换电压的场所。
本次设计的是 500kV 的枢纽变电站，通过降压将其变为 110kV 并输送给用户。
本文针对 500kV 降压变电所进行了一次部分的初步设计，完成了变电所电气主接线的设计，其中500kV侧采用3 2断路器接线法，110kV侧采用双母接线法；然后进行了必要的短路电流的计算，根据短路电流选择变电站主要的电气设备并进行相应的校验；最后完成了对该变电站的监控系统的设计，实现了能够对该变电站中各个运行设备的断开和闭合的控制，以及设计了能够实时显示该变电站的部分运行参数的人机界面。
关键词：电气主接线；短路电流；电气设备；监控系统；人机界面AbstractThe transformer substation is a place in which electrical energy sends to and is distributed or transformedinto other voltage in a electrical system. 500kv substation hub is mainly discussed in the paper, and it cantransform 500kv into 110kv and sends power to users. This article aims at the preliminary design of 500kv sideof the substation, and completes the design of main wiring. In the thesis3 2breaker mode of connection isintroduced into 500kv side and the double-busbar into 110kv side; after that necessary short circuit computation,to which the main electrical device is chosen and checked according, is done; at last the monitoring systemdesign is completed to realize start or stop control of all device in the substation, and real-timehuman-computer interface display of some substation’s parameter.Key words: main electrical connection; short-circuit current; electric apparatus; monitored controlsystem; Human-Machine Interface一、背景随着国民经济的持续发展，我国的电力工业已开始进入“大电网”、“大机组”、“超高压交、直流输 电”等新技术发展的新阶段，电力供应紧张状况已暂时得到缓解。

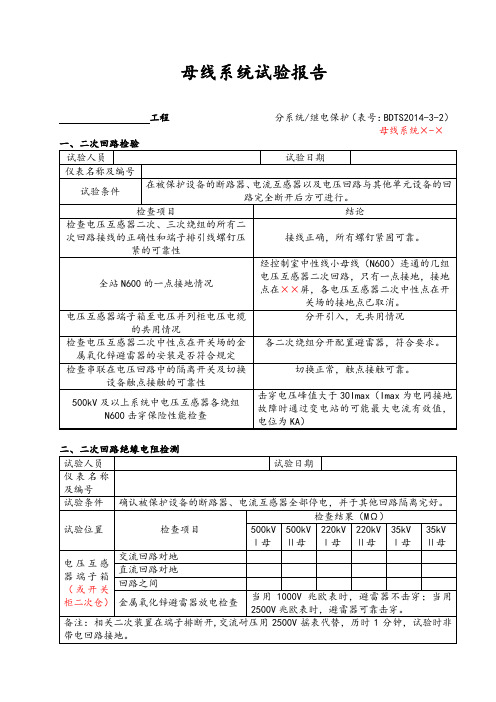

甲级调试证书单位（证书号：第1012号）通过GB/T19001质量体系认证（证书号：00505Q10478R2M ）调试方案日期 2006-11-24 XTS/F29(1)TG-XT-14项目名称湖南省电力建设调整试验所 投诉电话：5542836华润电力湖南有限公司2×600MW机组 500kV 升压站网络监控系统调试方案编写：向雷初审：陈宏复审：庄洪波技术部：谭建群批准：赵永生华润电力湖南有限公司2×600MW机组500kV升压站网络监控系统调试方案1 调试目的按照华润电力鲤鱼江发电B厂机组2×600MW机组基建调试合同的要求，通过试验对500kV 升压站网络监控系统及其交直流回路进行全面检查，确保500kV升压站网络监控系统安全、可靠投入运行，以保证工程顺利投产。
2 调试对象的原理、构成、系统概况湖南省鲤鱼江发电B厂500kV网络计算机监控系统（NCS）工程采用北京四方公司生产的CSC-2000变电站自动化系统。
整个系统以变电站层与间隔层两层设备结构构成。
变电站层由工程师站、主机/操作员站、五防主站及远动工作站构成。
间隔层主要由GCSI200EA-521型500kV测控柜I、II；GCSI200EA-522型500KV测控柜III；GCSI200EA-531型500kV 测控柜IV、V、VI；GCSM-321型远动柜；GCSG-201型AGC采集控制及公用柜；GCSG-131型继电器室公用及接口柜构成。
两者之间以以太网或LONWORKS的方式连接。
500kV站有6个断路器、18把隔离开关、26把接地刀闸。
3 技术标准和规程规范3.1 GB14285-1993《继电保护和安全自动装置技术规程》；3.2 GB50150-91《电气装置安装工程电气设备交接试验标准》；3.3 DL5009.2-2004《电力建设安全工作规程》；3.4 电力系统继电保护及安全自动装置反事故措施管理规定（试运）调网[1994]143号3.5 电力系统继电保护及安全自动装置质量监督管理规定（试运）电调 [1994]701号3.6 防止电力系统重大事故的二十五项重点要求国电发 [2000]589号3.7设计院、制造厂有关图纸及技术资料。
中国南方电网有限责任公司500kV变电站计算机监控系统标准技术标书500kV变电站计算机监控系统标准技术标书编号：2011060520115101中国南方电网有限责任公司2011年06月中国南方电网有限责任公司500kV变电站计算机监控系统标准技术标书目次1、总则 (1)2、应遵循的主要标准 (1)3、使用条件 (3)4、技术要求 (3)5、功能要求 (20)6、试验 (37)7、包装、运输、贮存和质量保证 (39)8、双方工作安排 (39)9、订货范围 (43)附表一技术性能偏差表 (50)附表二备品备件、维护工具和仪器清单 (51)附表三顺控功能设备表 (52)附表四 500kV变电站计算机监控系统分项报价设备表 (53)附表五二次安全防护设备清单 (57)附图一500kV变电站计算机监控系统典型结构图 (58)1、总则1.1本招标技术文件适用于500kV变电站计算机监控系统的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2投标者必须具有3年以上500kV变电站计算机监控系统的设计、制造经验, 并有质检部门的认可文件、ISO-9001质量认证书或相当的认证文件、国家电力部门鉴定证书和生产许可证, 提供的设备必须提供在电力系统商业运行的良好记录。
1.3投标者的500kV变电站计算机监控系统设备须经过入网测试，并附确认文件。
投标时应提供经过审查的典型图纸。
1.4 本招标技术文件提出的是最低限度的技术要求, 并未对一切技术细节作出规定, 也未充分引述有关标准和规范的条文, 投标方应提供符合本招标技术文件和工业标准的优质产品。
1.5 如果投标方没有以书面形式对本招标技术文件的条文提出异议, 则意味着投标方提供的设备(或系统)完全符合本招标技术文件的要求。
如有异议, 不管是多么微小, 都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。
1.6 本招标技术文件所使用的标准如遇与投标方所执行的标准不一致时, 按较高标准执行。
甲级调试证书单位（证书号：第1012号）
通过GB/T19001质量体系认证（证书号：00505Q10478R2M ）
调试方案
日期 2006-11-24 XTS/F29(1)TG-XT-14
项目名称
湖南省电力建设调整试验所 投诉电话：5542836
华润电力湖南有限公司2×600MW机组 500kV 升压站网络监控系统调试方案
编写：向雷初审：陈宏复审：庄洪波技术部：谭建群批准：赵永生
华润电力湖南有限公司2×600MW机组
500kV升压站网络监控系统调试方案
1 调试目的
按照华润电力鲤鱼江发电B厂机组2×600MW机组基建调试合同的
要求，通过试验对500kV 升压站网络监控系统及其交直流回路进行全面检查，确保500kV升压站网络监控系统安全、可靠投入运行，以保证工程顺利投产。
2 调试对象的原理、构成、系统概况
湖南省鲤鱼江发电B厂500kV网络计算机监控系统（NCS）工程采用北京四方公司生产的CSC-2000变电站自动化系统。
整个系统以变电站层与间隔层两层设备结构构成。
变电站层由工程师站、主机/操作员站、五防主站及远动工作站构成。
间隔层主要由GCSI200EA-521型500kV测控柜I、II；GCSI200EA-522型500KV测控柜III；GCSI200EA-531型500kV 测控柜IV、V、VI；GCSM-321型远动柜；GCSG-201型AGC采集控制及公用柜；GCSG-131型继电器室公用及接口柜构成。
两者之间以以太网或LONWORKS的方式连接。
500kV站有6个断路器、18把隔离开关、26把接地刀闸。
3 技术标准和规程规范
3.1 GB14285-1993《继电保护和安全自动装置技术规程》；
3.2 GB50150-91《电气装置安装工程电气设备交接试验标准》；
3.3 DL5009.2-2004《电力建设安全工作规程》；
3.4 电力系统继电保护及安全自动装置反事故措施管理规定（试运）
调网[1994]143号
3.5 电力系统继电保护及安全自动装置质量监督管理规定（试运）电调 [1994]701号
3.6 防止电力系统重大事故的二十五项重点要求国电发 [2000]589号
3.7设计院、制造厂有关图纸及技术资料。
4 调试应具备的条件
4.1保护室灯光照明、空调、试验电源、试验装置已具备可投入使用；
4.2所有的二次接线完毕，并经基建单位检查完毕；
4.3需要业主和调度部门提供保护的正式定值；
4.4提供齐全的设计图纸与厂家资料；
4.5直流电源要求全面受电，信号和各控制回路具备使用条件；
4.6检查P.T、C.T的安装极性是否满足使用要求，变比是否与整定值要求相一致，P.T、C.T二次保护性接地是否符合“反措”要求；
4.7检查直流回路及保险器是否符合《反措要点》之规定。
5 调试方法、步骤、流程
5.1装置铭牌参数
5.2 装置外观及结构检查
5.3 绝缘检查（1000V摇表）
5.4 电源检查
5.5 外围设备检查
5.6 通道相位校正及线形度检查
5.6.1 电流通道相位校正
5.6.2 电流通道线形度检查
5.6.3 电压通道相位校正
5.6.4 电压通道线形度检查
5.7 开关量检查
通过短接接点和强制传动可检查测控装置，回路验证由整组传动实现。
5.8 整组传动
5.8.1 断路器操作
5.8.2 隔离刀闸操作
5.8.3 接地刀闸操作
5.9 投入运行前检查
检查各装置时钟正确，定值核对，屏柜各开关处于运行状态，各装置与后台机通讯正常。
5.10 线路受电试验及并入系统电压、电流检查
装置按正常方式运行，检查500KV线路电流、电压和断路器的电流与实际值是否一致，相序是否正确，各开关量的状态是否对应。
模拟量与开关量见5.6和5.7。
6 调试中使用的仪器设备
7 质量控制点
7.1 整组传动
7.2 线路受电试验及机组带负荷检查中，仔细核对电压电流相位与幅值。
8 组织措施
8.1 组织措施
在湖南电力建设调整试验所鲤鱼江项目部的统一指挥协调下，由湖南省电力试验研究院继电保护所工程技术人员，具体实施完成现场调试任务。
8.2 各参与单位的职责分工
由湖南电力建设试验所鲤鱼江项目部技术人员完成NCS操作界面操作及就地装置的调试和投运任务，湖南省火电安装公司鲤鱼江项目部调试队工程技术人员配合完成就地执行机构的安装任务。
8.3 本单位人员分工
湖南省电力建设调整试验所鲤鱼江项目部继电保护所工程技术人员3人具体完成现场调试任务。
9 危险点分析
9.1 拆动二次线，可能造成二次交、直流电压回路短路、接地，跳闸回路误跳运行设备。
9.2 带电插拨插件，易造成集成块损坏。
9.3 频繁插拨插件，易造成插件槽头松动。
9.4 监控系统传动不当，易造成人员受伤及设备事故。
9.5 拆动二次回路线时，易发生遗漏和误恢复事故。
9.6 电流回路开路或失去接地时，易引起人员伤亡和装置损坏。
9.7 表计量程选择不当或用低内阻电压表测量跳闸回路，易造成误跳运行设备。
10 危险点预防预控措施
10.1 应防止C.T二次侧开路，短路C.T二次绕组，必须使用短路片或短路线，严紧用导线缠绕；
10.2 严格防止P.T二次侧短路或接地，接临时负载，必须装专用的刀闸和可熔保险器；
10.3 二次回路通电试验前，应检查回路上确无人工作后，方可试验；
10.4 电压互感器的二次回路试验时，为防止由二次侧向一次侧反充电，除应二次回路断开外，还应取下一次保险或断开刀闸；
10.5 插拨插件时应先将装置直流电源断开，不能频繁的插拨插件。
11 安全措施
11.1 首先须确定人身和设备的安全；
11.2 工作时认真核对回路接线，查清楚跳闸回路电缆接线，如需拆头，应用绝缘胶布包好，并做好记录；
11.3 进入工作现场，必须正确使用劳动保护用品。
