无线充电器原理与结构

无线充电的原理
无线充电技术是利用电磁场来进行能量传输，以实现无需通过电缆连接便可将在发射器端产生的能量传输到接收器上，并将其转化为电能储存在设备的电池中，实现充电的功能。

一、原理：
1、电磁能量传输原理：无线充电是利用“电磁能量传输原理”实现的，即通过电磁场完成电能的传输，并将传输到的能量转换为电能，以实现充电的功能。

2、发射器与接收器的原理：发射器由发射模块和发射线圈组成，发射模块可以产生出电磁场，而线圈可以将电磁能量放大；接收器也由接收模块和接收线圈组成，接收模块用来收集外界传来的电磁场，并将其转换为电能存放在设备内的电池中。

3、安全保护：无线充电技术在充电过程中采用多重保护机制，如温度控制、充电流量控制和太阳能电池板报警等，保证充电安全。

二、优点：
1、免去了连接线材的麻烦：采用无线充电，不再需要担心连接线材的烦恼，只需要把发射与接收器放置在指定位置，设备就可以自动完成充电。

2、高效稳定：无线充电技术在充电过程中采用最高稳定的电磁场，能够更加有效的完成充电，无线充电的传输效率可以达到90%以上，节
省一定的电能损耗。

3、环境友好：无线充电技术不含任何有毒物质，充电过程中没有任何
射线，安全环保，符合现代科技的发展要求。

三、缺点：
1、空间限制：无线充电过程中，发射器与接收器之间只能保持有限距离，过大的距离就会使能量传输无法实现，从而导致充电失败。

2、费用昂贵：无线充电技术需要按照一定的标准制作，并采用大型发
射器与接收器，制造成本较高，使得无线充电价格昂贵。

3、输出功率有限：有些型号的无线充电技术，输出的功率只有有限的，无法满足大功率设备的充电需求，导致充电效果不佳。

无线充电器正向我们走来,本文介绍了无线充电器的结构与原理.爱好电子产品设计的朋友们可以参考.
简单实用的无线传能充电器,通过线圈将电能以无线方式传输给电池.只需把电池和接收设备放在充电平台上即可对其进行充电.实验证明．虽然该系统还不能充电于无形之中．但已能做到将多个校电器放置于同一充电平台上同时充电.免去接线的烦恼.
1无线充电器原理与结构
无线充电器系统主要采用电磁感应原理,通过线圈进行能量耦合实现能量的传递.如图1所示,系统工作时输入端将交流市电经全桥整流电路变换成直流电,或用24V直流电端直接为系统供电.经过无线充电器电源管理模块后输出的直流电通过2M有源晶振逆变转换成高频交流电供给初级绕组.通过2个电感线圈耦合能量,次级线圈输出的电流经接受转换电路变化成直流电为电池充电.
2无线充电器发射电路模块
如图3,无线充电器主振电路采用2MHz有源晶振作为振荡器.有源晶振输出的方波,经过二阶低通滤波器滤除高次谐波,得到稳定的正弦波输出,经三极管13003及其外围电路组成的丙类放大电路后输出至线圈与电容组成的并联谐振回路辐射出去．为接收部分提供能量.
测得与电容组成的并联谐振回路的空芯耦合线圈的线径为O．5mm,直径为7cm,电感为47uH,载波频率为2MHz.根据并联谐振公式得匹配电容C约为140pF.因而．无线充电器发射部分采用2MHz有源晶振产生与谐振频率接近的能源载波频率.。

无线充电已经在电动牙刷、电动剃须刀、无绳电话等部分家电产品中实用化，现在其应用范围又扩大到了智能手机领域及电动汽车和列车领域。

未来可以将无线充电装置安装在办公桌内部,只要将笔记本或PDA 等电器放在桌上就能够立即供电。

以下是四种主要无线充电方式：无线充电方式 充电效率使用频率范围传输距离电场耦合方式电磁感应方式92%22KHz数mm-数cm磁共振方式95%13.56MHz 数cm-数m无线电波方式38% 2.45GHz 数m-1.电磁感应方式无线供电驱动一枚60W电灯泡，效率高达75%。

电磁感应无线充电产品示意图电磁感应方式，送电线圈与受电线圈的中心必须完全吻合。

稍有错位的话，传输效率就会急剧下降。

下图靠移动送电线圈对准位置来提高效率。

目前，市场上支持无线充电的智能手机和充电器大部分都符合总部位于美国的业界团体“无线充电联盟（WPC）”所制定的“Qi”规格。

Qi源自汉语“气功”中的“气”， 无线充电方式包括“磁共振”及“电波接收”等多种方式，Qi采用的是“电磁感应方式”。

通过实现标准化，只要是带有Qi标志的产品，无论是哪家厂商的哪款机型均可充电。

在伦敦利用其最新研发的感应式电能传输技术成功实现为电动汽车无线充电。

在展示过程中，该公司将电能接收垫安装于雪铁龙电动汽车车身下侧，这样电池就可以通过无线充电系统进行无线充电。

电动牙刷无线充电示意图一种无线充电器发送和接收原理图2. 磁共振方式磁共振方式的原理与声音的共振原理相同。

排列好振动频率相同的音叉，一个发声的话，其他的也会共振发声。

同样，排列在磁场中的相同振动频率的线圈，也可从一个向另一个供电。

相比电磁感应方式，利用共振可延长传输距离。

磁共振方式不同于电磁感应方式，无需使线圈间的位置完全吻合。

应用：三菱汽车展示供电距离为20cm，供电效率达90％以上。

线圈之间最大允许错位为20cm。

如果后轮靠在车挡上停车，基本能停在容许范围内。

索尼公司发布的一款样机：无电源线的电视机利用磁场共振实现无线供电的电视机。

无线充电原理
无线充电是一种通过非接触式方式为设备提供电能的技术，它是基于电磁感应原理实现的。

一般来说，无线充电系统由两个主要部分组成：发射器和接收器。

发射器通常是一个装有能量源和电磁线圈的设备。

能量源可以是电网络或者电池，通过有线电路将电能传输到电磁线圈。

电磁线圈是由导线绕成的一种线圈，当通电时会产生一个变化的磁场。

接收器位于需要接收能量的设备中，同样由电磁线圈构成。

当发射器中的电流通过电磁线圈产生磁场时，接收器中的线圈感应到该磁场，进而产生电流。

这种电磁感应是通过法拉第电磁感应定律实现的。

为了提高无线充电的效率，发射器和接收器之间需要保持一定的距离和对齐方式。

这是因为电磁场的强度随着距离的增加而减弱，如果距离过远，接收到的能量将会非常有限。

在发射器和接收器之间传输的能量是通过磁场的相互作用实现的。

当接收器中的电流流经接收器的电阻负载时，能量会被转化为电能供设备使用。

有时候还会添加一些谐振器来优化能量的传输效果。

需要注意的是，无线充电系统的效率和能量损耗与传输距离和对齐程度密切相关。

较长的传输距离和较差的对齐方式都会导致无线充电效果的降低。

总之，无线充电利用电磁感应原理，通过发射器产生的磁场将能量传输给接收器，从而实现设备的无线充电。

这种技术可以为电子设备的便携性和使用体验提供极大的改善。

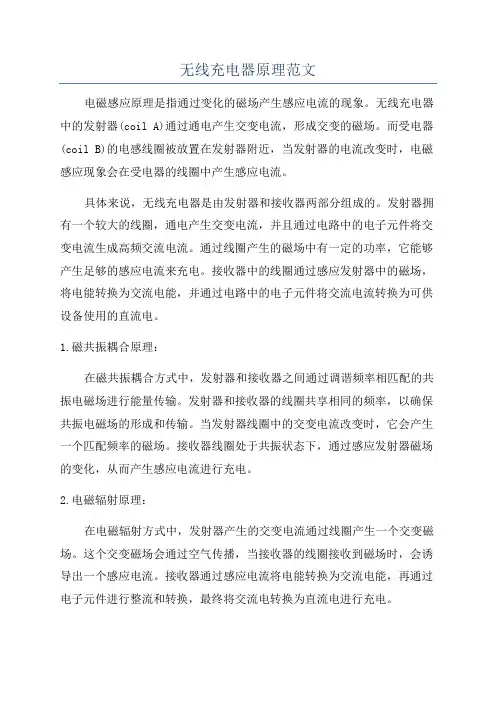

无线充电器原理范文电磁感应原理是指通过变化的磁场产生感应电流的现象。

无线充电器中的发射器(coil A)通过通电产生交变电流，形成交变的磁场。

而受电器(coil B)的电感线圈被放置在发射器附近，当发射器的电流改变时，电磁感应现象会在受电器的线圈中产生感应电流。

具体来说，无线充电器是由发射器和接收器两部分组成的。

发射器拥有一个较大的线圈，通电产生交变电流，并且通过电路中的电子元件将交变电流生成高频交流电流。

通过线圈产生的磁场中有一定的功率，它能够产生足够的感应电流来充电。

接收器中的线圈通过感应发射器中的磁场，将电能转换为交流电能，并通过电路中的电子元件将交流电流转换为可供设备使用的直流电。

1.磁共振耦合原理：在磁共振耦合方式中，发射器和接收器之间通过调谐频率相匹配的共振电磁场进行能量传输。

发射器和接收器的线圈共享相同的频率，以确保共振电磁场的形成和传输。

当发射器线圈中的交变电流改变时，它会产生一个匹配频率的磁场。

接收器线圈处于共振状态下，通过感应发射器磁场的变化，从而产生感应电流进行充电。

2.电磁辐射原理：在电磁辐射方式中，发射器产生的交变电流通过线圈产生一个交变磁场。

这个交变磁场会通过空气传播，当接收器的线圈接收到磁场时，会诱导出一个感应电流。

接收器通过感应电流将电能转换为交流电能，再通过电子元件进行整流和转换，最终将交流电转换为直流电进行充电。

无线充电器原理主要依靠电磁感应和电磁辐射来实现能量传输。

然而，无线充电的距离和传输效率还受到一些因素的影响，如距离、物体介质和接收器的位置等。

随着技术的进步和改进，无线充电技术在电子设备和汽车等领域的应用越来越广泛，为人们提供了更加便利和无线的充电方式。

充 电 电 路实用无线充电器设计［附电路图］基本功能是通过线圈将H电能H以H无线H方式传输给电池。

只需把电池和接收设备放在充电平台上即可对其进行充电。

实验证明.虽然该系统还不能充电于无形之中. 但已能做到将多个校电器放置于同一充电平台上同时充电。

免去接线的烦恼。

1无线充电器原理与结构无线充电系统主要采用电磁感应原理，通过线圈进行能量耦合实现能量的传递。

如图1所示，系统工作时输入端将交流市电经全桥整流电路变换成直流电，或用24V 直流电端直接为系统供电。

经过H电源管理H模块后输出的直流电通过 2M 有源晶振逆变转换成高频交流电 供给初级绕组。

通过 2个.电感.线圈耦合能量，次级线圈输出的电流经接受转换电路变化成 直流电为电池充电。

无线充电器系统框in2. 2发射电路模块如图3，主振电路采用2 MHz 有源晶振作为振荡器。

有源晶振输出的方波，经过二阶 低通滤波器滤除高次谐波，得到稳定的正弦波输出。

经三极管13003及其外围电路组成的丙类放大电路后输出至线圈与电容组成的并联谐振回路辐射出去.为接收部分提供能量。

TI8.2 Ym OS -^1 T图2 供电电融电路T2s图3发射电路2. 2接收电路模块测得与电容组成的并联谐振回路的空芯耦合线圈的线径为0. 5 mm，直径为7 cm，电感为47 uH，载波频率为2 MHz。

根据并联谐振公式得匹配电容C约为140 pF。

因而.发射部分采用2MHz 有源晶振产生与谐振频率接近的能源载波频率。

NnoLFUg2图4接收电路2.3充电电路R6n XUMR6 立“ED[)7/▼LEDR2 28kn-R15充电电路。

无线充电器工作原理
无线充电器是一种利用电磁感应原理进行充电的设备。

其工作原理主要分为两个步骤：发射端和接收端。

在发射端，无线充电器内部有一个称为发射线圈的元件，通过电流的流动在线圈中产生变化的电磁场。

这个电磁场会在空气中传播并且能够穿透非金属材料，例如塑料、玻璃等。

因此，当我们将手机或其他支持无线充电的设备放置在无线充电器的发射端附近时，手机内部也有一个接收线圈。

当发射端的发射线圈产生的电磁场与接收端的接收线圈相交时，发生电磁感应。

在接收端，接收线圈将接收到的电磁能量转化为电能。

接收线圈内部的磁铁会感应到接收到的电磁场的变化，并且产生交变磁通。

通过电磁感应定律，交变磁通会在接收线圈内部产生感应电动势。

当我们将手机或其他设备放置在无线充电器的接收端附近时，手机内部的电池会接收到无线充电器传输过来的电能，从而实现无线充电。

需要注意的是，无线充电器的距离和位置对充电效果有一定影响。

一般来说，发射端和接收端之间的距离在几厘米到几十厘米之间是比较理想的工作距离。

此外，发射端和接收端之间的位置需要对准，以确保电磁场的有效传输和接收。

综上所述，无线充电器利用电磁感应原理，在发射端产生电磁场，在接收端通过电磁感应将电磁能转化为电能，从而实现无线充电的功能。

无线充电器的工作距离和位置对充电效果有一定影响，因此需要注意使用时的放置和对准。

无线充电器产品说明书详细解读充电器的充电方式和兼容性便捷充电体验无线充电器产品说明书为了帮助用户更好地了解和使用无线充电器产品，本文将详细解读无线充电器的充电方式和兼容性，同时介绍如何获得便捷的充电体验。

请您仔细阅读以下内容。

一、充电方式无线充电器采用电磁感应原理进行充电，它包括两个主要部分：主机和充电盖。

主机负责通过电流产生磁场，而充电盖中的线圈则接收磁场并将其转化为电能，从而实现无线充电的功能。

1. 充电器主机充电器主机通常由电源适配器、电路板和充电电池组成。

用户需将主机连接到电源适配器上，并将适配器插入电源插座，以确保主机正常工作。

2. 充电盖充电盖是无线充电器的关键部分，其形状和尺寸与充电设备保持一致，可以是充电底座、充电垫或充电台等形式。

用户只需将充电设备放置在充电盖上即可开始充电。

二、兼容性无线充电器具有较强的兼容性，可以使用于多种设备，包括但不限于手机、平板电脑、智能手表等。

1. 手机兼容性无线充电器适用于多数市售手机，例如苹果、三星、华为等品牌的手机均可使用无线充电器进行充电。

2. 平板电脑兼容性大部分平板电脑也支持无线充电功能，无论是iPad、三星Galaxy Tab还是其他品牌的平板电脑，都可以通过无线充电器实现便捷充电。

3. 智能手表兼容性无线充电器也能够兼容智能手表的充电需求。

不论是苹果手表、小米手表还是其他品牌的智能手表，都可以通过该充电器进行充电。

综上所述，无线充电器具有较好的兼容性，可适用于多种设备，为用户提供了更加便捷的充电方式。

三、便捷充电体验无线充电器除了具备充电功能外，还提供了一系列便捷的充电体验，使用户的充电过程更加轻松和愉快。

1. 无需插拔电线相对于传统有线充电方式，无线充电器无需插拔电线，只需将设备放置或贴合在充电底座上即可开始充电，节省了用户的操作时间和精力。

2. 多设备同时充电无线充电器还支持多设备同时充电，用户可以将多个设备同时放置在充电底座上，同时满足多个设备的充电需求，方便快捷。

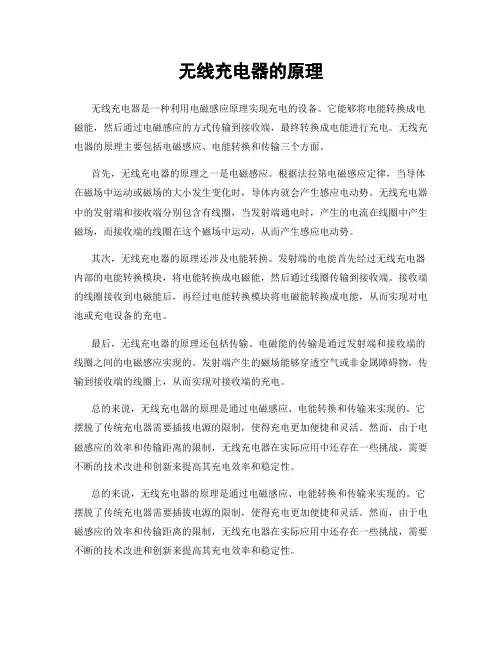

无线充电器的原理无线充电器是一种利用电磁感应原理实现充电的设备。

它能够将电能转换成电磁能，然后通过电磁感应的方式传输到接收端，最终转换成电能进行充电。

无线充电器的原理主要包括电磁感应、电能转换和传输三个方面。

首先，无线充电器的原理之一是电磁感应。

根据法拉第电磁感应定律，当导体在磁场中运动或磁场的大小发生变化时，导体内就会产生感应电动势。

无线充电器中的发射端和接收端分别包含有线圈，当发射端通电时，产生的电流在线圈中产生磁场，而接收端的线圈在这个磁场中运动，从而产生感应电动势。

其次，无线充电器的原理还涉及电能转换。

发射端的电能首先经过无线充电器内部的电能转换模块，将电能转换成电磁能，然后通过线圈传输到接收端。

接收端的线圈接收到电磁能后，再经过电能转换模块将电磁能转换成电能，从而实现对电池或充电设备的充电。

最后，无线充电器的原理还包括传输。

电磁能的传输是通过发射端和接收端的线圈之间的电磁感应实现的。

发射端产生的磁场能够穿透空气或非金属障碍物，传输到接收端的线圈上，从而实现对接收端的充电。

总的来说，无线充电器的原理是通过电磁感应、电能转换和传输来实现的。

它摆脱了传统充电器需要插拔电源的限制，使得充电更加便捷和灵活。

然而，由于电磁感应的效率和传输距离的限制，无线充电器在实际应用中还存在一些挑战，需要不断的技术改进和创新来提高其充电效率和稳定性。

总的来说，无线充电器的原理是通过电磁感应、电能转换和传输来实现的。

它摆脱了传统充电器需要插拔电源的限制，使得充电更加便捷和灵活。

然而，由于电磁感应的效率和传输距离的限制，无线充电器在实际应用中还存在一些挑战，需要不断的技术改进和创新来提高其充电效率和稳定性。

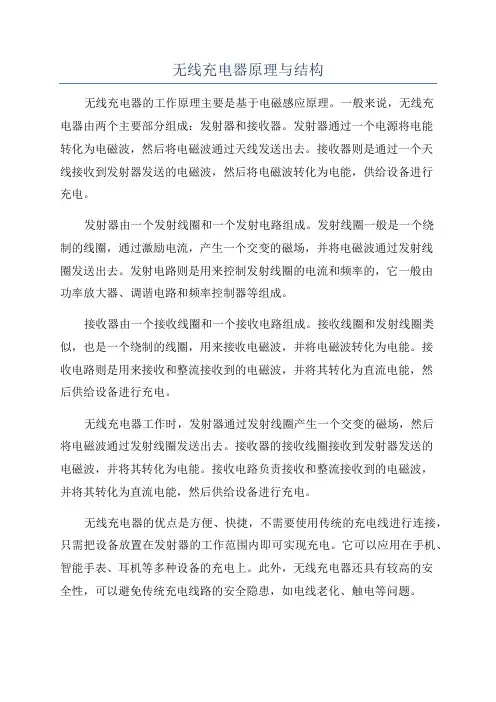

无线充电器原理与结构无线充电器的工作原理主要是基于电磁感应原理。

一般来说，无线充电器由两个主要部分组成：发射器和接收器。

发射器通过一个电源将电能转化为电磁波，然后将电磁波通过天线发送出去。

接收器则是通过一个天线接收到发射器发送的电磁波，然后将电磁波转化为电能，供给设备进行充电。

发射器由一个发射线圈和一个发射电路组成。

发射线圈一般是一个绕制的线圈，通过激励电流，产生一个交变的磁场，并将电磁波通过发射线圈发送出去。

发射电路则是用来控制发射线圈的电流和频率的，它一般由功率放大器、调谐电路和频率控制器等组成。

接收器由一个接收线圈和一个接收电路组成。

接收线圈和发射线圈类似，也是一个绕制的线圈，用来接收电磁波，并将电磁波转化为电能。

接收电路则是用来接收和整流接收到的电磁波，并将其转化为直流电能，然后供给设备进行充电。

无线充电器工作时，发射器通过发射线圈产生一个交变的磁场，然后将电磁波通过发射线圈发送出去。

接收器的接收线圈接收到发射器发送的电磁波，并将其转化为电能。

接收电路负责接收和整流接收到的电磁波，并将其转化为直流电能，然后供给设备进行充电。

无线充电器的优点是方便、快捷，不需要使用传统的充电线进行连接，只需把设备放置在发射器的工作范围内即可实现充电。

它可以应用在手机、智能手表、耳机等多种设备的充电上。

此外，无线充电器还具有较高的安全性，可以避免传统充电线路的安全隐患，如电线老化、触电等问题。

然而，无线充电器也存在一些问题。

首先，由于能量的传输过程中会有能量损耗，因此无线充电的效率较传统有线充电较低，充电速度较慢。

其次，无线充电的发射器和接收器之间需要保持较为紧密的间距才能实现充电，这就限制了充电的自由度。

总结来说，无线充电器通过电磁感应原理实现设备的无线充电。

其结构主要包括发射器和接收器，通过发射线圈和接收线圈实现电能的传输。

无线充电器具有方便、快捷、安全的特点，但也存在效率低、充电距离限制等问题。

未来，随着技术的进步，无线充电器有望在充电领域得到更广泛的应用。

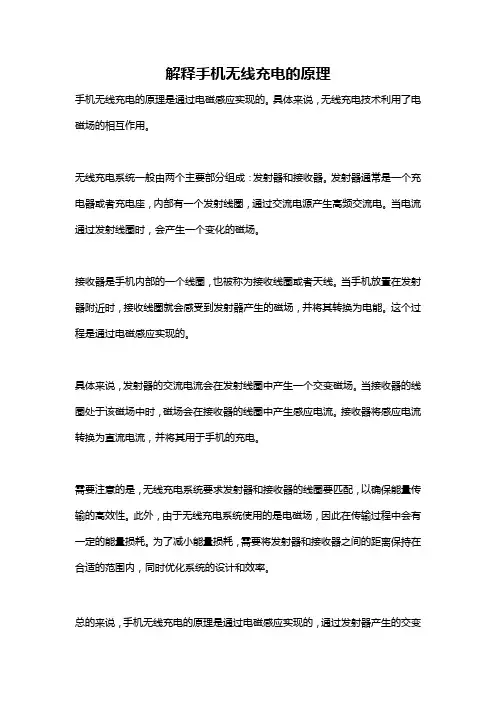

解释手机无线充电的原理
手机无线充电的原理是通过电磁感应实现的。

具体来说，无线充电技术利用了电磁场的相互作用。

无线充电系统一般由两个主要部分组成：发射器和接收器。

发射器通常是一个充电器或者充电座，内部有一个发射线圈，通过交流电源产生高频交流电。

当电流通过发射线圈时，会产生一个变化的磁场。

接收器是手机内部的一个线圈，也被称为接收线圈或者天线。

当手机放置在发射器附近时，接收线圈就会感受到发射器产生的磁场，并将其转换为电能。

这个过程是通过电磁感应实现的。

具体来说，发射器的交流电流会在发射线圈中产生一个交变磁场。

当接收器的线圈处于该磁场中时，磁场会在接收器的线圈中产生感应电流。

接收器将感应电流转换为直流电流，并将其用于手机的充电。

需要注意的是，无线充电系统要求发射器和接收器的线圈要匹配，以确保能量传输的高效性。

此外，由于无线充电系统使用的是电磁场，因此在传输过程中会有一定的能量损耗。

为了减小能量损耗，需要将发射器和接收器之间的距离保持在合适的范围内，同时优化系统的设计和效率。

总的来说，手机无线充电的原理是通过电磁感应实现的，通过发射器产生的交变
磁场，接收器将其转换为电能，实现对手机的无线充电。

无线充电器工作原理无线充电器是一种新兴的充电设备，它能够实现无线方式的充电，为人们的生活带来了便利。

本文将介绍无线充电器的工作原理及其应用。

一、无线充电器的基本原理无线充电器的工作原理主要基于电磁感应和电磁共振。

它由两个主要组件构成：发射器和接收器。

1. 发射器：发射器由电源、电路和发射线圈组成。

电源为发射线圈提供电能，电路保证电流稳定并将其传输到发射线圈。

发射线圈是由导线绕成的线圈，当通电时会产生变化的磁场。

这个磁场会向外传播，并与接收器中的线圈相互作用。

2. 接收器：接收器与发射器类似，它也由电路和接收线圈组成。

当接收线圈与发射线圈的磁场相互作用时，会感应出一个交变电流。

接收线圈将这个电流传输到接收器的电路中进行整流和变压处理，最终将其转化为直流电能供给充电设备使用。

二、无线充电器的工作过程无线充电器的工作过程分为发射和接收两个阶段。

1. 发射阶段：在发射阶段，发射器通过电路将电能传输到发射线圈中，激活线圈产生一个变化的磁场。

这个磁场会通过空气传播到周围环境中。

发射线圈的设计使得磁场的能量集中在一个相对较小的区域内，以提高充电效率。

2. 接收阶段：在接收阶段，接收器中的线圈感知到发射器产生的磁场，并将其转化为交变电流。

接收器的电路通过整流和变压处理将交流电转化为直流电，并将其供给充电设备进行充电。

接收线圈的位置和定位对于有效接收磁场是至关重要的，因此针对不同设备的无线充电器，接收线圈的位置会有所不同。

三、无线充电器的应用无线充电器的应用非常广泛，涵盖了多个领域。

1. 智能手机和平板电脑：无线充电器使得智能手机和平板电脑的充电更加便捷。

只需将设备放置在充电器上，就能够自动进行充电，无需担心插槽和充电线的问题。

2. 汽车和电动工具：无线充电器也可应用在汽车和电动工具中。

通过嵌入在地面中的发射器，车辆和工具可以在停车的时候进行充电，并且无需连接充电线。

3. 医疗设备和可穿戴设备：无线充电器对于医疗设备和可穿戴设备的应用也非常重要。

无线充电器的发射电路原理
无线充电器的发射电路原理是通过感应耦合原理来实现的。

它由两个主要的部分组成：发射器和接收器。

发射器部分包括一个交流电源和一个发射线圈。

交流电源将电能转换为高频交流电信号，然后通过发射线圈将信号传输到空间中。

接收器部分包括一个接收线圈和一个整流电路。

接收线圈接收到发射器发送的高频信号后，通过感应耦合将信号转换为电能，并通过整流电路将交流电能转换为直流电能。

发射器和接收器之间的感应耦合是通过磁场实现的。

当发射线圈中的电流变化时，它会产生一个变化的磁场。

接收线圈中的磁场感应到这个变化的磁场，并将其转换为电能。

整个无线充电器系统的效率主要取决于发射线圈和接收线圈之间的耦合效率。

为了提高耦合效率，通常会采用调谐电路来确保发射线圈和接收线圈的共振频率匹配。

总的来说，无线充电器的发射电路原理是通过感应耦合来将电能转换为磁能，并通过接收线圈将磁能转换为电能。

这种原理使得无线充电器能够实现距离传输电
能的功能。

实用无线充电器设计[附电路图]
•基本功能就是通过线圈将电能以无线方式传输给电池。

只需把电池与接收设备放在充电平台上即可对其进行充电。

实验证明.虽然该系统还不能充电于无形之中.但已能做到将多个校电器放置于同一充电平台上同时充电。

免去接线的烦恼。

1 无线充电器原理与结构
无线充电系统主要采用电磁感应原理,通过线圈进行能量耦合实现能量的传递。

如图1所示,系统工作时输入端将交流市电经全桥整流电路变换成直流电,或用24V直流电端直接为系统供电。

经过电源管理模块后输出的直流电通过2M有源晶振逆变转换成高频交流电供给初级绕组。

通过2个电感线圈耦合能量,次级线圈输出的电流经接受转换电路变化成直流电为电池充电。

• 2.2 发射电路模块
如图3,主振电路采用2 MHz有源晶振作为振荡器。

有源晶振输出的方波,经过二阶低通滤波器滤除高次谐波,得到稳定的正弦波输出。

经三极管13003及其外围电路组成的丙类放大电路后输出至线圈与电容组成的并联谐振回路辐射出去.为接收部分提供能量。

• 2.2 接收电路模块
测得与电容组成的并联谐振回路的空芯耦合线圈的线径为0.5 mm,直径为7 cm,电感为
47 uH,载波频率为2 MHz。

根据并联谐振公式得匹配电容C约为140 pF。

因而.发射部分采
用2MHz有源晶振产生与谐振频率接近的能源载波频率。

2、3 充电电路。

无线充电原理图文详解
无线充电是一种不需要通过电线或接触物理接口，通过电磁场或者其他形式的无线传输能量的方式进行充电的技术。

其原理主要包括两个部分：能量的传输和能量的接收。

能量的传输部分主要由一个功率源、一个发射器和一个传输介质组成。

功率源通常是一个电源或者电池，用来提供电能。

发射器是一个产生电磁场的装置，通常使用电磁感应原理或者谐振原理来产生电磁脉冲或者电场。

传输介质可以是空气、水或者其他物质，其作用是传输电磁脉冲或电场。

能量的接收部分主要由一个接收器和一个负载组成。

接收器是一个接收电磁脉冲或电场的装置，通常使用电磁感应原理或者谐振原理来接收电能。

负载是一个需要能量的装置，比如移动设备或者电动车。

在充电过程中，功率源提供电能，发射器产生电磁脉冲或电场，并将其传输到接收器。

接收器接收电磁脉冲或电场，并通过电磁感应或者谐振将其转换为电能。

转换后的电能通过导线或者其他方式传输到负载上，以供其使用或者充电。

无线充电的原理在于电磁感应或者谐振。

电磁感应原理是指通过变化的磁场产生感应电流，而谐振原理是指通过共振的方式实现能量的传输。

需要注意的是，无线充电在传输过程中会有能量损耗，因此效率相对有线充电会稍低。

此外，无线充电技术目前还面临一些
挑战，比如距离限制、传输效率等问题。

随着技术的不断发展，相信无线充电将会越来越普及，并且在未来的应用中发挥重要的作用。

无线充电器工作原理
无线充电器是一种能够通过电磁感应原理实现无线充电的设备。

它能够将电能转换成电磁能，然后通过电磁感应作用于另一端的电
磁感应线圈上，最终将电能传输到被充电设备上，从而实现无线充电。

无线充电器的工作原理主要包括电能转换、电磁感应和能量传
输三个方面。

首先，无线充电器的工作原理涉及到电能转换。

当无线充电器
接通电源时，内部的电路会将交流电转换成一定频率和电压的交变
电流。

这个交变电流会被传送到无线充电器的发射线圈上，通过线
圈中的电流产生电磁场。

其次，无线充电器的工作原理还包括电磁感应。

当无线充电器
处于工作状态时，发射线圈中的交变电流会产生交变磁场。

这个交
变磁场会穿过空气或其他介质，到达接收线圈上。

在接收线圈中，
由于电磁感应的作用，交变磁场会诱导出交变电流。

这个交变电流
会被连接到被充电设备上的电池或充电电路中，从而实现对被充电
设备的充电。

最后，无线充电器的工作原理还涉及到能量传输。

通过电磁感
应的作用，无线充电器能够将电能从发射线圈传输到接收线圈上，最终实现对被充电设备的无线充电。

这种能量传输的方式不需要通过传统的电线或充电器进行连接，大大提高了充电的便捷性和灵活性。

总的来说，无线充电器的工作原理是基于电磁感应原理的。

通过电能转换、电磁感应和能量传输三个方面的作用，无线充电器能够实现对被充电设备的无线充电。

随着无线充电技术的不断发展和成熟，无线充电器已经在各种电子设备中得到了广泛的应用，为人们的生活带来了极大的便利。

实用无线充电器设计[附电路图]
基本功能是通过线圈将电能以无线方式传输给电池。

只需把电池和接收设备放在充电平台上即可对其进行充电。

实验证明．虽然该系统还不能充电于无形之中．但已能做到将多个校电器放置于同一充电平台上同时充电。

免去接线的烦恼。

1 无线充电器原理与结构
无线充电系统主要采用电磁感应原理，通过线圈进行能量耦合实现能量的传递。

如图1所示，系统工作时输入端将交流市电经全桥整流电路变换成直流电，或用 24V直流电端直接为系统供电。

经过电源管理模块后输出的直流电通过2M有源晶振逆变转换成高频交流电供给初级绕组。

通过2个电感线圈耦合能量，次级线圈输出的电流经接受转换电路变化成直流电为电池充电。

2．2 发射电路模块
如图3，主振电路采用2 MHz有源晶振作为振荡器。

有源晶振输出的方波，经过二阶低通滤波器滤除高次谐波，得到稳定的正弦波输出。

经三极管13003及其外围电路组成的丙类放大电路后输出至线圈与电容组成的并联谐振回路辐射出去．为接收部分提供能量。

2．2 接收电路模块
测得与电容组成的并联谐振回路的空芯耦合线圈的线径为0．5 mm，直径为7 cm，电感为47 uH，载波频率为2 MHz。

根据并联谐振公式得匹配电容C约为140 pF。

因而．发射部分采用2MHz有源晶振产生与谐振频率接近的能源载波频率。

充电电路。

无线充电器的工作原理
无线充电器的工作原理，是一种利用射频技术以无线方式将能量从发送电源转移到接
收电路，从而为可充电电池提供能量的充电解决方案。

由于消费类产品中无线充电器的性
能稳定且具有很高的可靠性，因此得到了广泛应用。

无线充电器的基本原理是：发送端会将能量发送到接收电路，而接收端则会将电能转
换成直流电能（DC）或直流/直流（DC/DC）电路来充电可充电电池，从而实现充电。

无线充电器的系统架构采用射频（RF）功放发射机、射频接收器和直流/直流（DC/DC）转换器三个主要的组成部分。

RF发射机的功能是将可用的DC/DC能量转换为无线射频信号，然后发射至指定的接收端。

接收端通过接收RF信号，采用滤波技术，将有效信号提取出来，并将输出电流调节至标准值，从而为电池提供所需充电电压。

无线充电器在充电过程中，能够自动调节节能，优先选择低功耗模式，以降低能耗，
长时间充电安全可靠。

此外，无线充电器还支持多种充电标准，可以根据需要选择所需的
充电电压，更加安全可靠。

无线充电技术也支持跨设备充电，可跨越距离一定的距离，实现多台设备共享充电，
用户可以将可用的电池充电时长异地共享，从而提高用户体验。

无线充电器原理
无线充电器可以使用电磁耦合原理而不通过物理电源线，只需充电设备和充电器之间
放至特定距离内，就可以实现无线充电的目的。

无线充电的原理是通过发射电源端和接收端上的电磁纹波来实现的。

发射模块由两个
成对的电磁纹波发射器组成，它们的相互作用产生的电磁纹波信号能够被接收模块检测到。

收发器以谐振的方式传播信号，从而达到充电的目的。

实质上，无线充电系统是利用电磁耦合技术将发射源电路和接收端电路相互耦合，使
其发出的射频（RF）信号能够被接收，然后再由变压器电路转换成低频的直流信号供需要
充电的电子设备使用。

无线充电系统的收发模块都包含电流传输控制回路，用于对交流电流进行安全控制，
从而避免过大电流流出，对交流-直流转换模块起到防护作用。

当无线充电器和设备之间的距离超过一定范围时，无线充电系统会自动断开，以免发
生不必要的电力损失。

无线充电系统在使用上不必考虑太多接口标准，通过采用部分空间技术，能够充分利
用充电设备和充电器之间的空间，大大提高便携性，满足现在移动运动人士的充电要求，
并且避免了拔插线材时带来的安全问题。

无线充电器什么原理
无线充电器是通过电磁感应原理实现无线传输电能的一种设备。

它由两个主要部件组成：发射器和接收器。

发射器内置一个电磁线圈，通过交流电源供电，产生高频电流。

这个电流在电线圈内产生变化的电磁场。

接收器内也有一个电磁线圈，当处于发射器产生的电磁场范围内时，接收器的电磁线圈会感应到电磁场并产生电流。

当接收器的电磁线圈感应到电磁场后，它会将电流转化为直流电并存储在内部电池或直接供给使用设备。

通过这种方式，无线充电器可以将电能从发射器传输到接收器，实现对设备的无线充电。

需要注意的是，无线充电器的工作距离和传输效率与发射器和接收器之间的距离、电磁场的强度以及电力转换的效率有关。

为了提高传输效率，无线充电器通常会采用协议和调制技术，以最大限度地减少能量损失和无线信号干扰。

总之，无线充电器利用电磁感应原理实现无线传输电能，为便捷的充电提供了一种技术解决方案。
