精密配电单元是什么

精密配电柜技术规格书1. 基本要求1）投标所使用的设备品牌应在推荐品牌范围内选用，且本次投标的全部精密配电柜应为同一品牌。

2）参与投标的精密配电柜产品应符合GB7251.1，IEC/EN61439标准，并提供有效CCC、CE证书。

证书中的型号和容量范围需与投标设备的型号规格一致。

3）投标的精密配电柜产品应在行业内有大型项目的成功应用案例，并提供3年内单个项目超过100台以上的同型号产品已中标合同证明至少5个以上。

★4）为保证投标产品质量，投标方所提供产品的制造工厂应符合国际标准质量管理体系要求，并提供有效的ISO9001，ISO14001，OHSAS18001证书文件。

5）精密配电柜系统的具体输出配置及容量要求以招标方所提供的图纸为准。

6）精密配电柜的柜型应采用技术标准和功能特性不低于艾默生，ABB，施耐德品牌技术的产品。

为保证投标设备质量和供货一致性，投标设备要求全部在规定的制造商原厂生产制造，投标所提供的CCC认证证书中，申请人、制造商、生产厂应为同一主体。

★7）投标设备具有自主知识产权，技术领先，在业界具有良好口碑，需提供本产品技术专利证明，及国内获奖证明。

8）投标设备必须按本技术规格书提出的技术标准、技术要求及设计图纸进行设计制造。

必须做到设计合理，工艺先进，可靠性高，操作维护方便。

9）供货商在当地拥有完整的售后服务队伍和备品备件库，并具有完善的故障处理流程，能及时有效地提供高质量技术支持。

2. 技术标准本规范书中所包含设备均应符合下列标准中适合的条款，凡是未注明日期的引用文件，其最新版本适用于本标准。

交流配电设备设计生产技术规范应符合国家、部、委、行业及企业标准的要求，本规范书若个别与以下标准和规范相冲突，则以最新规范为准。

GB4942.2 低压电器外壳防护等级GB 7251.1 低压成套开关设备和控制设备第1部分GB9466 低压成套开关设备基本实验方法YD/T 585 通信用配电设备GB/T 3797 电气控制设备GB 50054 低压配电设计规范GB 4208 外壳防护等级（IP代码）GB 7947 人机界面标志标识的基本和安全规则导体颜色或字母数字标识GB 14048.1 低压开关设备和控制设备第1部分：总则GB 14048.3 低压开关设备和控制设备第3部分GB/T 14048.7 低压开关设备和控制设备辅助电器第1部分GB/T 14048.8 低压开关设备和控制设备辅助电器第2部分GB/T 15395 电子设备机柜通用技术条件3. 电气特性及环境参数1）额定输入电压380Vac/50Hz，额定输出电压380Vac/50Hz2）额定绝缘电压500Vac3）额定短时耐受电流：10kA4）额定峰值耐受电流：17kA5）介电性能：带电部件与裸露导电部件之间，每极和连接到裸露导电部件上的所有其他极，带电部件和金属箔裹缠的操作手柄之间，工频耐压至少达到2.5kV 6）具有中性线装置和保护接地装置，接地电阻应不大于0.1欧7）防护等级IP208）工作环境温度-5~40℃9）海拔高度≤ 2000m10）地震烈度：9度及以上，需提供第三方测试报告4. 器件要求1）断路器: 配电柜中所使用的断路器需为ABB，施耐德，或西门子国际知名品牌，并提供原厂直供证明。

什么是机房列头柜？列头柜为成行排列或按功能区划分的机柜提供网络布线传输服务或配电管理的设备，一般位于一列机柜的端头。

通常在最前端的叫列头柜，最末端的叫列尾柜，主要功能是对这一列机柜的交流或者直流负载提供电源，起到配电，监控，测量、保护、告警等功能。

列头柜类似于柜式的配电箱，里边集中了很多断路器。

机房配电回路一般是双路市电接入，首先进市电配电箱，一部分给UPS，一部分给空调和照明、普通插座，UPS下端再进UPS配电柜，分配到各个列头柜，经列头柜后接入各机柜PDU再到负载。

1列头柜的功能特点：（1）列头柜是机房专用的设备，也是机房核心设备，列头柜是以HMI为核心，通过以太网和RS485总线的模块化结构，对列头柜的动力微环境进行有效管控，可以实现远程监控和异地监控功能，通过IP地址可以在全国各地随时监控设备的运行情况。

（2）列头柜能时时监控各输出分路的电流，并可设定各输出分路电流异常的预告警值，如16A开关，设定报警值为15A，则负载超过15A就告警，可预先发现故障或人为操作隐患，避免过载时，断路器切断电源，造成整个机柜设备断电。

2（3）另外输出分路选用热插拔断路器，具备取电相位的调整能力，轻松实现3相不平衡的灵活调整，也可在不断电的情况下，在线增加输出分路，进行开关更换。

（4）相对于其它同类产品列头柜的优势还体现在于一体化设计，它集市电输入柜、市电输出柜、UPS输入柜和UPS输出柜UPS旁路柜于一体，大大的减少了系统整体的复杂性，节约了投资，在原厂完成组装调试，通过严格的系统测试，确保整个配电系统安全可靠。

这也使得非电气工程师在使用和维护时，能够容易的操作配电系统。

整个系统采用模块化结构设计，可以根据客户机房的实际需要，量身定做整个系统，为客户提供高可靠性、高灵活性和人性化的一体化配电解决方案。

3什么是机房精密配电柜？机房精密配电柜，是一款针对数据中心机房能源末端，综合采集所有能源数据的智能配电柜。

PMM标准柜安装使用手册简介首先,非常感谢选用APC UPS产品来保护你们电气设备!PMM柜为精密配电柜,建议您花一定的时间阅读安装使用手册, 使您充分了解新设备的许多功能.APC UPS系统产品非常注重对环境的影响,PMM柜设计时充份考滤到对环境的保护：◗产品开发使用生态设计方法◗产品可循环在利用限制保修：上述担保不适用于非施耐德产品造成, 使用操作不当或不当的工作环境,此外,保修不包括消耗品的更换或产品的正常磨损修理，如火灾，损坏的水,不抗外力造成的损害.可通过网站或代理商了解更多施耐德产品及产品服务考虑到产品不断改进和标准更新，技术参数可能改变，恕不另行通知Page 1前言标记强制意见帮助指示情节接地电缆连接电缆Page 2目录1. 概述1.1 250A PMM精密配电柜---------------------------------------------------------- 41.2 断路器描述---------------------------------------------------------------------- 5126路分支断路器描述---------------------------------------------------------- 560路分支断路器描述------------------------------------------------------------- 51.3元件布局-------------------------------------------------------------------------- 61.4控制面板-------------------------------------------------------------------------- 62. 安装2.1 安装示意-------------------------------------------------------------------------------- 7825mm深安装示意----------------------------------------------------------------- 7425mm深安装示意----------------------------------------------------------------- 82.2 进线电缆安装示意----------------------------------------------------------------- 102.3 出线电缆安装示意----------------------------------------------------------------- 122.4 报警和遥控安装示意-------------------------------------------------------------- 122.5 通讯安装示意----------------------------------------------------------------------- 133. 维护保养3.1 故障类型与解决方案----------------------------------------------------------------- 144. 工作环境------------------------------------------------------------------------------- 145. 技术参数------------------------------------------------------------------------------- 145.1 技术数据表----------------------------------------------------------------------------- 14电气参数---------------------------------------------------------------------------- 14损耗参数---------------------------------------------------------------------------- 14噪声参数---------------------------------------------------------------------------- 14最大接线端子尺寸------------------------------------------------------------------- 14断路器保护---------------------------------------------------------------------------- 15技术标准------------------------------------------------------------------------------- 155.2原理简图--------------------------------------------------------------------------- 155.3报警功能--------------------------------------------------------------------------- 15Page 31.1250A PMM精密配电柜可根据如下需求可以有6种选择:分支断路器的数量与保护型式( 126个1P断路器或60个2P带漏电断路器)是否带有隔离变压器带变压器深度为825mm(无变压器为425mm)监控器柜体特征Page 41.2断路器描述126路断路器安放隔离型熔断丝保护电压测量采样2P 20A断路器（A1-A42和A2-A42）2P 20A断路器（B1-B42和B2-B42）2P 20A断路器（B1-B42和B2-B42）前面板126路输出开关总保护断路器总输入保护断路器(仅适用带变压器的型式)60路断路器安放隔离型熔断丝保护电压测量采样2P 20A断路器（A1-A42和A2-A42）2P 20A断路器（B1-B42和B2-B42）2P 20A断路器（B1-B42和B2-B42）前面板60路输出开关总保护断路器总输入保护断路器(仅适用带变压器的型式)Page 51.3元件布局126路元件布局(打开盖板)输出电缆电缆金属线槽接地电缆二次接线端子(用于远控,急停,报警)输出带N线断路器(无带变压器)输入断路器(带变压器)接地母排1.4控制面板系统状态指示灯数子显示测试按钮选择按钮向下及设置按钮向上及设置按钮Page 62. 安装以825mm深柜为例1.左右23号底板不方便拆卸2.调整24号支架可调节水平3.前后23号底板方便拆卸4.联接电缆从底部电缆槽进入注 :1.顶部最少留400mm空间,以确保通风顺畅.2.柜前至少留720mm空间,确保前门开启正常底脚模型4个底脚承重量:1.28kg/cm2(无变压器)2.最高达72 kg/cm2(有变压器)Page 7以425mm深柜为例靠墙安装注意: 搬运过程,切勿倾倒.1.25号托架转至水平可固定在墙上2.可靠墙安装3.调整24号支架可调节水平4.25号托架固定在墙上5.23号右边和前后板方便拆卸6.靠墙安装时可拆下26号板注 :1.顶部最少留400mm空间,以确保通风顺畅.2.柜前至少留720mm空间,确保前门开闭正常底脚模型4个底脚承重量:1.28kg/cm2(无变压器)Page 8背靠背墙安装注意: 搬运过程,切勿倾倒.1. 拆下25号托架2. 可用25号托架联接柜体3.调整24号支架可调节水平4. 23号底板方便拆卸注 :1.顶部最少留400mm空间,以确保通风顺畅.2.柜前至少留720mm空间,确保前门开启正常Page 92.1 进线电缆安装示意带隔离变压器1.0 连接PE或PEN到底部接地排上2.0 移开Ｑ1断路器盖板3.0进线电力电缆连接断路器Q1底部终端（不移动控制连接线）4.0 固定紧接地线5.0重新盖好断路器盖板无隔离变压器N线和PE线分开1.0 在柜底部接保护的PE或PEN2.0 移开Ｑ2断路器盖板3.0进线电力电缆连接断路器Q2底部端（不移动控制连接线）4.0 电缆不允许固定在接地排上5.0重新盖好断路器盖板Page 102.2进线电缆安装示意无隔离变压器TNC系统1.0 在柜底部接保护的PE或PEN2.0 移开Ｑ2断路器盖板3.0三相进线电力电缆连接的断路器Q2底部终端（不移动控制连接线）4.0连接Ｑ2断路器下端零排至接地母排5.0电缆不允许固定在接地排上6.0重新盖好断路器盖板Page 112.3出线电缆安装示意1.0 PE线直接接在通道接地铜排上2.0 每相线与中线直接接在断路器上3.0电缆固定在通道金属件上4.0连接Ｑ2断路器下端零排至接地母排注：建议接线从上至下2.４报警和远控电缆安装示意1.0 遥控断开触点接到端子１和２2.0 报警信号以干接点状态输出3.0每相保护接地接在右侧金属板上Page 122.5通扭连接示意1.0 连接通讯电缆RS232或RS485接口的右门的显示模块。

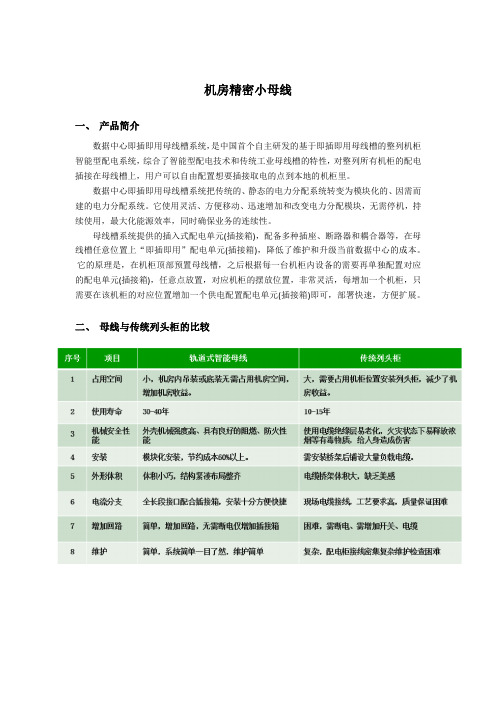

机房精密小母线一、产品简介数据中心即插即用母线槽系统，是中国首个自主研发的基于即插即用母线槽的整列机柜智能型配电系统，综合了智能型配电技术和传统工业母线槽的特性，对整列所有机柜的配电插接在母线槽上，用户可以自由配置想要插接取电的点到本地的机柜里。

数据中心即插即用母线槽系统把传统的、静态的电力分配系统转变为模块化的、因需而建的电力分配系统。

它使用灵活、方便移动、迅速增加和改变电力分配模块，无需停机，持续使用，最大化能源效率，同时确保业务的连续性。

母线槽系统提供的插入式配电单元(插接箱)，配备多种插座、断路器和耦合器等，在母线槽任意位置上“即插即用”配电单元(插接箱)，降低了维护和升级当前数据中心的成本。

它的原理是，在机柜顶部预置母线槽，之后根据每一台机柜内设备的需要再单独配置对应的配电单元(插接箱)，任意点放置，对应机柜的摆放位置，非常灵活，每增加一个机柜，只需要在该机柜的对应位置增加一个供电配置配电单元(插接箱)即可，部署快速，方便扩展。

二、母线与传统列头柜的比较三、产品配置➢进线箱（始端箱）用于主路总输入电缆线的连接，始端箱可监控主路的各相电压、电流、频率、视在功率、有功功率、无功功率、功率因数、电能用量、负载百分比、开关状态、温度等电气参数，LCD 显示屏可显示主路的电压、电流、电能用量与温度等参数。

始端箱分为：基本型，计量型，监测型➢接插箱1.接插箱可选择单路、双路、三路输出型2.接插箱可选单极、双极、三极开关3.单路输出型可选配快速调相功能4.选配智能显示单元可采集输出开关状态和电参数5.接插箱通讯接口可选择有线或无线方式上传数据6.接插箱的输出方式为：a.电缆连接器方式 b.暗装斜插座方式 c. 暗装直插座方式电缆连接器暗装斜插座方式暗装直插座方式➢母线直线段1.母线采用进口T2铜排，含铜量达到99.9%以上，完全符合IEC电工用铜标准。

2.根据机房特点，开口型设计有均匀连续布置接插口，保证连接可靠。

精密配电柜（电源列头柜）技术规范书1.招标涉及设备的物理指标：2.精密配电柜总体要求1)精密配电柜应符合国家及行业规定的各项强制性规定。

GB50054-95《低压配电设计规范》；GB50055-93《通用用电设备配电设计规范》；GB50057-94（2000年版）《建筑物防雷设计规范》；GBJ16-87（2001年版）《建筑设计防火规范》；GBJ149-90《电气装置安装工程母线装置施工及验收规范》；GB50168-2006《电气装置安装工程电缆线路施工及验收规范》；GB50169-2006《电气装置安装工程接地装置施工及验收规范》；GB50171-2006《电气装置安装盘、柜及二次回路结线施工及验收规范》；GB50150-2006《电气装置安装工程电力设备交接试验标准》；GB/T14048.1-2000《低压开关设备和控制设备总则》；GB7947-2006《绝缘导体和裸导体的颜色标志》；GB/T4942.2-1993《低压电器外壳防护等级》；GB14048《低压开关设备和控制设备》；GB7251-2005《低压成套开关设备和控制设备》；IEC439-1《低压成套开关设备和控制设备》；IEC947-1《低压开关设备和控制第一部分：总则》；IEC157-1《低压开关设备和控制设备第一部分：断路器》；IEC269《低压熔断器第一部分：一般要求》；IEC60439《低压开关设备和控制设备组合装置》；CECS49:93《低压成套开关设备验收规程》。

IEC947—2《低压开关设备及控制设备低压断路器》柜体采用全封闭结构，防护等级应达到IP3X以上，可有效防止小动物进入柜内造成的短路事件的发生。

精密配电柜采用矩形母线，其主母线额定电流100～400A，N相截面与主母线截面相同，柜上所装母线全部需经绝缘处理（套热缩套管）。

耐受环境条件a)不高于海拔1000m；b)环境温度：-5～+40；c)最大日温差：25C；d)抗震能力：水平加速度：0.3g；垂直加速度：0.15g；2)精密配电柜要求可靠性，冗余性，并便于维护。

配电箱的结构组成配电箱是电力系统中的重要组成部分，用于分配和控制电能的流动。

它由多个组件和结构组成，每个部分都发挥着特定的功能。

本文将详细介绍配电箱的结构组成。

一、外壳配电箱的外壳通常由金属材料制成，如钢板或铝合金。

外壳的主要作用是保护内部电气元件免受外界环境的影响，同时提供机械强度和防护等级。

外壳还具有防火、防尘和防腐蚀的功能，确保配电箱的安全可靠运行。

二、断路器断路器是配电箱中最重要的组件之一。

它用于控制电路的开关和保护电路免受过载、短路和地故障等异常情况的影响。

断路器通常由电磁式或热磁式触发机构组成，能够在电流超过额定值时自动切断电路，保护电气设备和人身安全。

三、电源输入配电箱通常有一个或多个电源输入接口，用于连接外部电源。

这些接口可以是插座、接线端子或电缆连接器等形式。

电源输入部分还包括过滤器、隔离器和保护装置，用于确保电能的稳定供应和安全运行。

四、配电单元配电箱中的配电单元用于将电能分配到不同的电路或负载上。

它通常由熔断器、隔离开关、接触器和继电器等组件组成。

配电单元的设计和布置应考虑电路的负载特性和安全要求，以确保电能的有效分配和控制。

五、仪表和指示器配电箱还配备了各种仪表和指示器，用于监测和显示电路的电压、电流、功率因数等参数。

这些仪表和指示器可以帮助操作人员了解电路的运行状态，及时发现异常情况并采取相应的措施。

六、接地系统配电箱的接地系统是保证电气设备安全运行的重要组成部分。

它通过将电气设备的金属外壳或其他导电部分与地面连接，将电流引入地下，以防止电气设备的漏电和静电积聚，保护人身安全和设备的正常运行。

七、辅助设备配电箱还可以配备各种辅助设备，如风扇、加热器、照明灯等。

这些设备用于保持配电箱内部的温度适宜、通风良好，并提供必要的照明条件，以方便操作和维护。

配电箱的结构组成包括外壳、断路器、电源输入、配电单元、仪表和指示器、接地系统以及辅助设备等。

这些组件和结构相互配合，共同完成电能的分配和控制，确保电气设备的安全运行。

弱电机房工程智能配电部分介绍对于机房的配电设备，如列头柜，精密列头柜，精密配电柜，UPS配电柜一些产品在叫法和使用功能上容易产生混淆，今天着重介绍一下。

数据中心配电列头柜，精密列头柜，精密配电柜，UPS配电柜都是配电柜的一种，基本上都是由630A或部分达到800-1000A的特定配电柜型演变进化出来的。

如列头柜，就是630A的GGD柜型，其CCC实验报告也是GGD柜型，而没有所谓的精密配电柜CCC实验报告。

列头柜，顾名思义就是在一排IT机柜的端头，3相交流400V，630A，50HZ，有一路进线和双路进行两种，应用于不同的机房环境和配电结构，如下图。

进线使用3P塑壳断路器，出现使用1P微型断路器，一般出线为保证3相平衡采用3的倍数作为出现数量，以21路出线为一个单元居多，最多可以配置4个单元，即84路出线（也有小容量出线配置126路）。

常用的方案多为双路进线，各21路出线，当然主要还是看客户需求定制化生产。

精密列头柜，与传统列头柜相比，其除了对主回路的电气参量进行监测外，还对出线回路的所有电气参量进线监测，监测数据一般包括：有功功率、无功功率、视在功率、功率因数、三相电压、实际电流、额定电流、频率、电压谐波、电流谐波、负载百分比、开关状态。

对于支路的监测即所谓的精密，监测更全面、更细致，同理，所谓智能列头柜也是一个意思。

精密配电柜，相比于精密列头柜，精密配电柜首先从命名上抛弃了使用布置位置，而且更加强调了配电的使用功能。

因为大多精密配电柜不仅仅是为IT机柜提供电源保护和配电，而且还承担了其他机房配电的功能，比如空调、照明、UPS配电等，一般用于中小型的数据机房项目，将UPS配电、IT机柜配电、机房配电整合在一起，进行配电及监控。

如下图两种规模机房结构，精密配电柜一般不布置在机柜的前面，单独列柜布置。

微模块方案中精密配电柜布置在IT机柜前端，承担微模块的所有配电功能。

UPS配电柜，一般和UPS并排布置，承担UPS的进线和出线的配电功能，很多小容量的UPS配电柜已经和精密配电柜整合。
