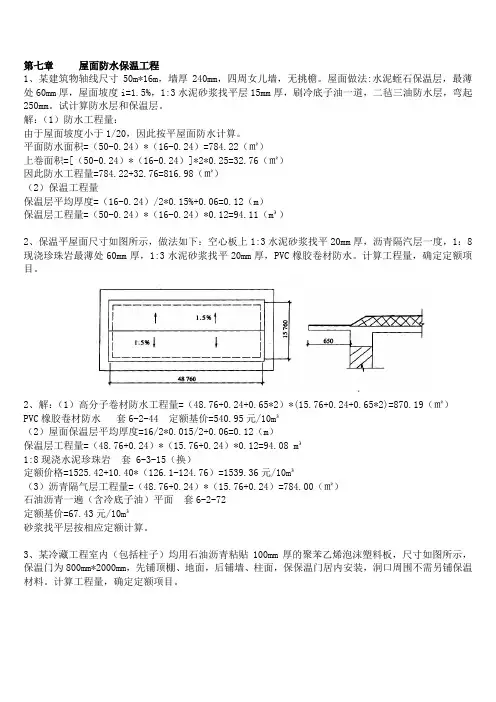

第七章屋面防水保温工程1、某建筑物轴线尺寸50m*16m，墙厚240mm，四周女儿墙，无挑檐。
屋面做法:水泥蛭石保温层，最薄处60mm厚，屋面坡度i=1.5%，1:3水泥砂浆找平层15mm厚，刷冷底子油一道，二毡三油防水层，弯起250mm。
试计算防水层和保温层。
解：（1）防水工程量：由于屋面坡度小于1/20，因此按平屋面防水计算。
平面防水面积=（50-0.24）*（16-0.24）=784.22（㎡）上卷面积=[（50-0.24）*（16-0.24）]*2*0.25=32.76（㎡）因此防水工程量=784.22+32.76=816.98（㎡）（2）保温工程量保温层平均厚度=（16-0.24）/2*0.15%+0.06=0.12（m）保温层工程量=（50-0.24）*（16-0.24）*0.12=94.11（m³）2、保温平屋面尺寸如图所示，做法如下：空心板上1:3水泥砂浆找平20mm厚，沥青隔汽层一度，1：8现浇珍珠岩最薄处60mm厚，1:3水泥砂浆找平20mm厚，PVC橡胶卷材防水。
计算工程量，确定定额项目。
2、解：（1）高分子卷材防水工程量=（48.76+0.24+0.65*2）*(15.76+0.24+0.65*2)=870.19（㎡）PVC橡胶卷材防水套6-2-44 定额基价=540.95元/10m³（2）屋面保温层平均厚度=16/2*0.015/2+0.06=0.12（m）保温层工程量=（48.76+0.24）*（15.76+0.24）*0.12=94.08 m³1:8现浇水泥珍珠岩套 6-3-15（换）定额价格=1525.42+10.40*（126.1-124.76）=1539.36元/10m³（3）沥青隔气层工程量=（48.76+0.24）*（15.76+0.24）=784.00（㎡）石油沥青一遍（含冷底子油）平面套6-2-72定额基价=67.43元/10m³砂浆找平层按相应定额计算。
地下工程防水技术规范 (GBJ108—87)防水工程科普范本一：地下工程防水技术规范 (GBJ108—87)防水工程科普第一章绪论1.1 本章介绍地下工程防水技术规范的目的和适用范围。
1.2 介绍地下工程防水技术规范的主要内容和结构。
第二章材料与设备2.1 介绍地下工程防水材料的种类和性能要求。
2.2 介绍防水设备的种类和使用方法。
第三章工程施工3.1 介绍地下工程防水的施工方法和步骤。
3.2 介绍地下工程防水施工中的质量控制要点。
第四章防水工程质量验收与评定4.1 介绍地下工程防水工程的验收标准和方法。
4.2 介绍地下工程防水工程的评定标准和方法。
4.3 介绍地下工程防水工程的质量保证措施。
第五章工程保护与维护5.1 介绍地下工程防水工程的保护和维护措施。
5.2 介绍地下工程防水工程的定期检查和维修方法。
第六章典型工程案例分析6.1 介绍地下工程防水工程的典型案例。
6.2 对典型案例进行分析和总结。
第七章结论7.1 对地下工程防水技术规范进行总结和评价。
7.2 提出地下工程防水技术规范的改进意见和建议。
附件：地下工程防水技术规范相关表格和图纸。
法律名词及注释：1. 地下工程防水技术规范：指定了地下工程防水的技术要求和施工规范。
2. 典型工程案例：具有代表性的地下工程防水工程案例。
3. 质量控制：在施工过程中对工程质量进行监控和管理。
4. 质量保证措施：保证地下工程防水工程质量的措施，包括材料选择、设备使用等。
范本二：地下工程防水技术规范 (GBJ108—87)防水工程科普第一章地下工程防水技术规范的目的和适用范围1.1 介绍地下工程防水技术规范的制定目的和重要性。
1.2 说明地下工程防水技术规范的适用范围和具体适用对象。
第二章地下工程防水技术规范的主要内容和结构2.1 介绍地下工程防水技术规范的主要章节和内容概述。
2.2 详细介绍各章节的具体内容和细化层次。
第三章地下工程防水材料的种类和性能要求3.1 地下工程防水材料的种类和常见特性。

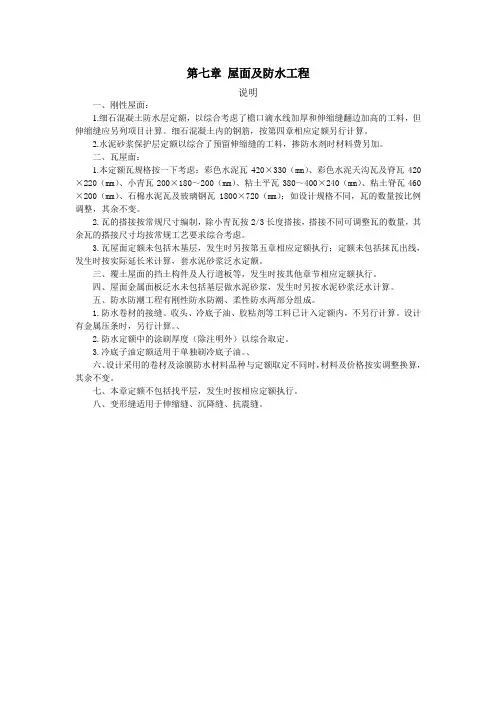

第七章屋面及防水工程说明一、刚性屋面：1.细石混凝土防水层定额，以综合考虑了檐口滴水线加厚和伸缩缝翻边加高的工料，但伸缩缝应另列项目计算。
细石混凝土内的钢筋，按第四章相应定额另行计算。
2.水泥砂浆保护层定额以综合了预留伸缩缝的工料，掺防水剂时材料费另加。
二、瓦屋面：1.本定额瓦规格按一下考虑：彩色水泥瓦420×330（mm）、彩色水泥天沟瓦及脊瓦420×220（mm）、小青瓦200×180～200（mm）、粘土平瓦380～400×240（mm）、粘土脊瓦460×200（mm）、石棉水泥瓦及玻璃钢瓦1800×720（mm）；如设计规格不同，瓦的数量按比例调整，其余不变。
2.瓦的搭接按常规尺寸编制，除小青瓦按2/3长度搭接，搭接不同可调整瓦的数量，其余瓦的搭接尺寸均按常规工艺要求综合考虑。
3.瓦屋面定额未包括木基层，发生时另按第五章相应定额执行；定额未包括抹瓦出线，发生时按实际延长米计算，套水泥砂浆泛水定额。
三、覆土屋面的挡土构件及人行道板等，发生时按其他章节相应定额执行。
四、屋面金属面板泛水未包括基层做水泥砂浆，发生时另按水泥砂浆泛水计算。
五、防水防潮工程有刚性防水防潮、柔性防水两部分组成。
1.防水卷材的接缝、收头、冷底子油、胶粘剂等工料已计入定额内，不另行计算。
设计有金属压条时，另行计算。
、2.防水定额中的涂刷厚度（除注明外）以综合取定。
3.冷底子油定额适用于单独刷冷底子油。
、六、设计采用的卷材及涂膜防水材料品种与定额取定不同时，材料及价格按实调整换算，其余不变。
七、本章定额不包括找平层，发生时按相应定额执行。
八、变形缝适用于伸缩缝、沉降缝、抗震缝。
工程量计算规则一、屋面、防水、防潮的工程量计算，均不扣除房上烟囱、风帽底座、通风道、屋面小气窗、屋脊、斜沟、伸缩缝、屋面检查洞及0.3㎡以内孔洞所占面积，除另有规定外洞口翻边也不加。
二、屋面：1.刚性屋面按设计图示面积计算，细石混凝土防水层的滴水线、伸缩缝翻边加厚加高不另计算；屋面检查洞盖另列项目计算。
第七章屋面及防水工程说明一、本章包括各类屋面工程与屋面、墙面、地面防水、变形缝等项目；分别适用于建筑工程中的屋面工程与防水工程。
二、设计采用的石棉瓦规格与子目不同时，可以换算，其他工料不变。
三、本章子目中高分子卷材厚度为：再生橡胶卷材按1.50mm，其他均按1.20mm 编制。
设计厚度与子目厚度不同时，可以调整，其他不变。
四、本章防水工程子目也适用于楼地面、墙基、墙身、构筑物、水池、水塔及室内厕所、浴室等防水工程。
建筑物±0.00以下的防水、防潮工程按防水工程相应子目执行。
五、三元乙丙丁基橡胶卷材屋面，按三元乙丙橡胶卷材屋面防水子目执行。
六、氯丁冷胶“二布三涂”子目，其“三涂”是指涂料构成防水层数，并非指涂刷遍数；每一层“涂层”刷二遍至数遍不等。
七、卷材防水屋面的附加层、接缝、收头、找平层的嵌缝、冷底子油已计入子目内，不另计算。
八、防水卷材子目中已包含了附加层、接缝、收头、冷底子油等人工、材料消耗量，不另计算。
九、本章子目中沥青、沥青胶泥均为石油沥青、石油沥青胶泥。
十、本章中变形缝填缝断面尺寸为：建筑油膏断面取定30mm×20mm，油浸木丝板取定为25mm×150mm，其余均为30mm×150mm。
如设计断面与子目取定不同时，用料可以换算，其它工料不变。
八、本章中盖缝断面尺寸为：木板盖缝断面为25mm×200mm，如设计断面与子目取定不同时，用料可以换算，其它工料不变。
十一、屋面砂浆找平层、面层另按“装饰消耗量标准”中“楼地面工程”相应子目计算。
工程量计算规则一、瓦屋面，金属压型板屋面(包括挑檐部分)均按屋面水平投影面积乘以屋面坡度系数见表7-1，以m2计算。
不扣除房上烟筒、风帽底座、风道、屋面小气窗、斜沟等所占面积，屋面小气窗的出檐部分亦不增加。
屋面坡度系数表 (表7-1)。
