Altium Designer 09 快捷键大全P+N 添加netC+C 项目编译P+L 布线快捷键U+选NET，点布线删除NET 之间的布线L 调出BORDLAYERSP+D+L 量尺寸Ctrl+拖拽SCH 下连线跟着器件走Shift+拖拽SCH 下复制元器件Shift +A调用蛇形走线，再按 1 和2 改变转角，按 3 和4 改变间距，按，和。

改变宽窄Ctrl+M测量快捷，空格键在交互布线的过程中，切换布线方向。

这很常用主键盘上的1 在交互布线的过程中，切换布线方法（设定每次单击鼠标布1 段线还是2 段线）。

主键盘上的2 在交互布线的过程中，添加一个过孔，但不换层。

Shift+S 切换单层显示和多层显示Q 在公制和英制之间切换。

Shift+空格键在交互布线的过程中，切换布线形状J，L 定位到指定的坐标的位置。

这时要注意确认左下角的坐标值，如果定位不准，可以放大视图并重新定位，如果还是不准，则需要修改栅格吸附尺寸。

（定位坐标应该为吸附尺寸的整数倍）J，C 定位到指定的元件处。

在弹出的对话框内输入该元件的编号。

R，M 测量任意两点间的距离R，P 测量两个元素之间的距离。

G，G 设定栅格吸附尺寸O，B 设置PCB 属性O，P 设置PCB 相关参数O，M 设置PCB 层的显示与否D，K 打开PCB 层管理器E，O，S 设置PCB 原点E，F，L 设置PCB 元件（封装）的元件参考点。

（仅用于PCB 元件库）元件参考点的作用：假设将某元件放置到PCB 中，该元件在PCB 中的位置（X、Y 坐标）就是该元件的参考点的位置，当在PCB 中放置或移动该元件时，鼠标指针将与元件参考点对齐。

如果在制作元件时元件参考点设置得离元件主体太远，则在PCB 中移动该元件时，鼠标指针也离该元件太远，不利于操作。

一般可以将元件的中心或某个焊盘的中心设置为元件参考点。

E，F，C 将PCB 元件的中心设置为元件参考点。

（仅用于PCB 元件库）元件的中心是指：该元件的所有焊盘围成的几何区域的中心E，F，P 将PCB 元件的1 号焊盘的中心设置为元件参考点。

（仅用于PCB 元件库）CTRL+F在原理图里同快速查找元器件A.1 环境快捷键Ctrl+O 打开Choose Document to Open(选择文档)对话框Ctrl+F4 关闭当前文档Ctrl+S 保存当前文档Alt+F4 关闭Altium DesignerCtrl+Tab 遍历已打开文档（向右）Shift+ Ctrl+Tab 遍历已打开文档（向左）将文档以自由文档的形式打开拖动文件到Altium Designerk中Shift+F4 平铺已打开的文档Shift+F5 在活动面板和工作区间切换移动面板的同时按下Ctrl 防止面板的自动入坞、分组或边沿吸附A.2 工程快捷键C，C 编译当前的工程C，R 重新编译当前工程C，D 编译文档C，O 打开当前工程的Options 或Project 对话框Ctrl+Alt+O 打开当前工程的Options 或Document 对话框C，L 关闭活动工程的所有文档C，T，L 打开当前工程的Local HistoryA.4 编辑器快捷键1.原理图和PCB 编辑器公共的快捷键Shift 提高滚动速度Y 放置对象的时候沿着Y 轴转X 放置对象的时候沿着X 轴翻转Ctrl+Shift+↑↓←→按照方向键指向移动已选对象10 个栅格Shift+↑↓←→按照方向键指向移动已选对象10 个栅格Ctrl+↑↓←→按照方程键指向移动已选对象1 个栅格↑↓←→按照方向键指向移动光标一个栅格Esc 从当前处理中退出End 刷新屏幕Home 定位中心到光标同时刷新屏幕Ctrl+Home 跳转到绝对原点(工作区的左下角)Ctrl+鼠标滚轮下缩小(或Page Down)Ctrl+鼠标滚轮上在光标处放大(先定位到光标处,再放大)(或Page Up) 鼠标滚轮上下滚动Shift+鼠标滚轮左右滚动A 显示排列子菜单B 显示工具栏子菜单J 显示跳转子菜单K 显示工作区面板子菜单M 显示移动子菜单O 弹出右键选项菜单S 显示选择子菜单X 显示取消选定子菜单Z 带缩放命令的弹出菜单Ctrl+Z 撤销Ctrl+Y 重新执行Ctrl+A 全选Ctrl+C (或Ctrl+Insert) 复制Ctrl+X(或Shift+Delete) 剪切Ctrl+V(或Shift+Insert) 粘贴V,D 查看文档V,F 查看符合的已放对象X,A 全部取消选中按住右键显示捉取表示并进入滑动视图单击选中/取消选中光标上的对象右击弹出浮动菜单或退出当前操作右击并选择Find Similar 选项将光标所指对象载入到Find Similar Objects 对话框按住左键并拖动鼠标在区域内选中按住左键移动光标下选中的对象双击编辑对象Shift+单击从选中集合中添加或移除对象Tab 放置的时候编辑属性Shift+C 清除当前的过滤Shift+F 单击对象以显示Find Similar Objects 对话框Y 弹出快速查询菜单F11 切换Inspector 或面板的开关F12 切换过滤器面板的开关Shift+F12 切换List 面板的开关Alt+F5 切换全屏模式单击在目标文档中交叉探测对象,并保持在源文档中Ctrl+单击在目标文档中交叉探测对象,并跳转到目标文档中Shift+Ctrl+T 以顶栏排列选中对象Shift+Ctrl+L 以左边栏排列选中对象Shift+Ctrl+R 以右边栏排列选中对象Shift+Ctrl+B 以底栏排列选中对象Shift+Ctrl+H 水平平铺选中的对象Shift+Ctrl+V 垂直平铺选中的对象Shift+Ctrl+D 按照栅格排列对象Ctrl+数字n 将当前选中对象存入存储单元n 中Alt+数字n 调出存储单元n 的对象Shift+Alt+数字n 调出存储单元n 的对象并添加到工作区的已选对象中Shift+Ctrl+数字n 按照存储单元n 中的对象来执行过滤2.仅在原理图编辑器中有效的快捷键G 在跳转栅格设置间循环切换F2 交替编辑Ctrl+Page Down 调整视图以适合所有对象Space 移动对象时逆时针90°旋转/放置导线、总线、直线时切换转角模式使用高亮绘图时切换颜色，SpaceShift+Space 移动对象时逆时针90°旋转/放置导线、总线、直线时在放置模式间循环切Ctrl+Space 拖动对象时顺时针90°旋转Shift+Ctrl+Space 拖动对象时逆时针90°旋转使用高亮画笔时高亮目标图纸的连接端口和网络，Ctrl+在接口或图纸入口上单击Shift+Ctrl+C 清除高亮应用Back Space 在放置导线、总线、直线或多边形时移除最后一个顶点单击，长按Delete 键移除选中导线的一个顶点单击，长按Insert 为选中的导线添加一个顶点Ctrl+单击并拖动拖动对象在Navigator 或面板中单击在原理图文档中交叉探测对象在Navigator 或面板中Alt+单击在原理图文档和PCB 中实现交叉探测对象在网络对象中Alt+左击在图纸中高亮所有在网络的元素Ctrl+双击将图纸符号降一个层次将接口升一个层次+（小键盘）在放置或移动时扩大IEEE 符号-（小键盘）在放置或移动时缩小IEEE 符号Ctrl+F 搜索文本Ctrl+H 搜索和替换文本F3 搜索下一个Insert 放置相同类型对象的时候复制对象的属性S 移动一个或多个选中的图纸入口时翻转图纸入口的位置V 移动两个或多个选中的图纸入口时上下翻转图纸入口T 移动一个或多个选中的图纸入口时切换图纸入口IO 类型重定义选中图纸符号尺寸时切换所有图纸入口的IO 类型T,P 打开Preference 对话框中的Schematic-General 页3.仅在PCB 编辑器中有效的快捷键Shift+R 在三种布线模式间循环切换Shift+E 开关电气栅格Ctrl+shift+滚轮放过孔同时切换上下层Shift+B 建立查询Shift+Page Up 以小幅度放大Shift+Page Down 以小幅度缩小Ctrl+Page UP 放大到400%Ctrl+Page Down 缩放到合适Ctrl+End 跳转到工作区的相对起始坐标Alt+End 重描画当前层Alt+Insert 在当前层粘贴Ctrl+G 弹出Snap Gird 对话框G 弹出Snap Gird 菜单N 移动元件时隐藏飞线L 翻转正在移动的元件到板的另一边Shift+F1 布线时按下可以显示合适的交互布线快捷键Tab 布线、调整线长、放置元件或字符串时按下,可以显示合适的交互编辑对话框F2 显示板卡洞察器（Board Insight）和平视（Heads Up）显视器选项Ctrl+Space 在交互布线时循环切换走线模式Back Space Back Space交互布线时清除最后一个转角Shift+S 开关单层模式O,D,D,Enter 设置所有图元草图模式显示O,D,F,Enter 设置所有图元以最终模式显示O,D(或Ctrl+D) 打开View Configuration 对话框L 打开View Configurations 对话框的板层和颜色页面Ctrl+H 选中已连接的铜Ctrl+Shift+长按左键断线Shift+Ctrl+单击高亮光标所在的已连接网络+（小键盘）下一层-（小键盘）上一层Ctrl+单击在层面中高亮层Ctrl+Shift+单击在层页面中添加高亮Ctrl+Alt+鼠标在层页面中高亮显示鼠标接触的元件*(小键盘) 下一个走线层M 显示移动子菜单Alt 按下来暂时从避免障碍模式切换到忽略障碍模式Ctrl 走线时按下来暂时禁用电气栅格Ctrl+M 测量距离Space(交互过程中) 逆时针旋转Space (交互布线时) 切换转角模式Shift+Space(交互过程中) 顺时针旋转被移动的对象Shift+Space(交互布线时) 交互布线时切换走线模式[ 降低过滤器的屏蔽水平] 提高过滤器的屏蔽水平Alt←在活动的库文档中查看上一个元件Alt→在活动的库文档中查看下一个元件Q 切换单位(公制/英制)T,B 打开3D Body Manager 对话框T,P 打开Preferences 对话框~ 显示交互式长度调整快捷清单Back Space 移除最后依次交互式长度调整片段Space 下一种交互式长度调整曲线Shift+Space 上一种交互式长度调整曲线Shift+R 切换走线模式,(逗号) 以一个单元来降低交互式长度调整曲线的振幅.(句号) 以一个单元来增加交互式长度调整曲线的振幅1 降低交互式长度调整的半径2 增加交互式长度调整的半径3 以一个单元来降低交互式长度调整曲线的间距4 以一个单元来增加交互式长度调整曲线的间距Y 切换交互式长度调整振荡的方向4.设备视图快捷键F5 全部刷新Esc 终止进程Ctrl+F9 编译Bit 文件Ctrl+F10 重建Bit 文件F12 复位硬件F9 编译Bit 文件并下载F10 重建Bit 文件并下载F11 下载Bit 文件Shift+Ctrl+F9 编译所有Bit 文件Shift+Ctrl+F10 重建所有Bit 文件Shift+F12 复位所有设备Shift+F9 编译所有Bit 文件并下载Shift+F10 重建所有Bit 文件并下载Shift+F11 下载所有Bit 文件Alt+T，P 打开Preferences 对话框中的FPGA-Devices 页面5.3D 可视化快捷键0 旋转3D 视图以使透视镜头正交于电路板，并旋转电路板使得水平面沿着编辑窗口的底部运动9 旋转3D 视图以使透视镜头正交于电路板，并废黜电路板使得水平面沿着编辑窗口的右侧运动2 从3D 切换到2D，采用最近使用过的2D 查看配置3 从2D 切换到3D，采用最近使用过的3D 查看配置Shift 开启3D 旋转运动球体V,F 适合视图V,B沿着光标位置横向翻转电路板鼠标滚轮上下滚动Shift+鼠标滚轮左右滚动Ctrl+鼠标滚轮以步进单位进行缩放Ctrl+右键拖拽平滑缩放Ctrl+C 在剪切板上创建一个三维体视图的位图图像Page Up/Page Down 以步进单位进行缩放T,P 访问PCB 编辑器——显示Preferences 对话框属性页L 访问View Configurations 对话框的物理材质（三维体）6.放置三维体的快捷键+（加号）下一板层-（减号）上一板层L 在配对机械层上翻转三维体X 沿着X 轴翻转三维体Y 沿着Y 轴翻转三维体Space 逆时针方向旋转三维体Shift+Space 顺时针方向旋转三维体2 围绕三维体自身的X 轴顺时针方向旋转3 以一个捕捉栅格的步长减小三维体的支架高度（Z 轴）4 围绕三维体自身的Y 轴逆时针方向旋转6 围绕三维体自身的Y 轴顺时针方向旋转8 围绕三维体自身的X 轴顺时针方向旋转9 以一个捕捉栅格的步长减小三维体的支架高度（Z 轴）←以一个捕捉栅格的步长沿X 轴方向向左移动三维体Shift+←以10 个捕捉栅格的步长沿X 轴方向向左移动三维体→以一个捕捉栅格的步长沿X 轴方向向右移动三维体Shift+→以10 个捕捉栅格的步长沿X 轴方向向右移动三维体↑以一个捕捉栅格的步长沿Y 轴方向向后移动三维体Shift+↑以10 个捕捉栅格的步长沿Y 轴方向向后移动三维体↓以一个捕捉栅格的步长沿Y 轴方向向前移动三维体hift+↓以10 个捕捉栅格的步长沿Y 轴方向向前移动三维体7.PCB3D 编辑器快捷键Page Up 放大Page Down 缩小Alt+B 适合板卡尺寸↑↓→←沿箭头方向拉近Insert 拉近Delete 拉远T,E 访问IGES/STEP 格式导出对话框T,P 访问PCB 编辑器——Preference 对话框下的PCB 现有三维页面8.PCB 三维图形库编辑器快捷方式Page Up 放大Page Down 缩小Alt+M 适应图纸大小↑↓←→按箭头方向平面移动Insert 拉近Delete 拉远F2 重命名模型Shift+Delete 删除模型Ctrl+T 设置旋转角度T,I 导入三维模型T,E 以IGES 模式导出模型T,P 打开参数设置对话框9.作业输出编辑器快捷方式Ctrl+X(或Shift+Delete) 剪切Ctrl+C(或Ctrl+Insert) 复制Ctrl+V(或Shift+Insert) 粘贴Ctrl+D 复制+粘贴Delete 清除Alt+Enter 确认Ctrl+F9 运行并激活输出生成器Shift+Ctrl+F9 运行并选择输出生成器F9 批运行可用的输出生成器Shift+Ctrl+O 打开作业输出选项对话框10.CAM 编辑器快捷键方式Ctrl+Z(或Alt+Back Space) 撤销上一次操作Ctrl+Y(或Ctrl+Back Space) 重复上一次操作Ctrl+X 剪切Ctrl+C(Ctrl+Insert) 复制Ctrl+V(或Shift+Insert) 粘贴Ctrl+E 清除Ctrl+M 镜像Ctrl+R 旋转Ctrl+L 选择性排列L 合并图层Alt+C 选择使用中的多重窗口Alt+P 选择先前的选项Ctrl+F 切换Flash selection 模式的开关Ctrl+T 切换Trace selection 模式的开关Ctrl+A 排列对象Ctrl+D 修改/改变对象Ctrl+I 设置原点Ctrl+U 测量对象Home 适应图纸大小Shift+P 观察特定区域Ctrl+Mouse-wheel up（或Page Up）放大Ctrl+Mouse-wheel down（或Page Down）缩小Mouse-wheel up 向上水平移动Mouse-wheel down 向下水平移动Shift+Mouse-wheel up 向左水平移动Shift+Mouse-wheel down 向右水平移动Shift+V 聚集到最后一个End 刷新D Dynamic panning modeShift+B View Film BoxCtrl+Home Zoom Film BoxAlt+Home 缩放到当前的DcodeShift+E Toggle view of Extents Box On/OffShift+F Toggle Fill Mode On/OffShift+H Toggle highlight of current objects using current D code N 改变反显状态Shift+T 改变半透明状态Shift+G 调出CAM 编辑器Q 查询对象Shift+N 查询网络Shift+M 测量点对点距离Shift+A 打开也设置表格K 打开已关闭图层设置对话框Alt+K 打开当前图层设置对话框Shift+S 改变对象捕捉模式Esc 撤销操作Shift+Ctrl+R 重复上一次操作+（小键盘）只下一个图层-（小键盘）只显示上一个图层*（小键盘）只显示下一个信号图层13.文本类文档编辑器快捷方式Ctrl+Z 撤销上一次操作Ctrl+X(或Shift+Delete) 剪切Ctrl+C(或Ctrl+Insert) 复制Ctrl+V(或Shift+Insert) 粘贴Enter 插入回车键Ctrl+N 插入新的一行Tab 插入Tab 键Shift+Tab 向后退一个Tab 键Insert 改变输入状态(插入或者覆盖)Shift+Ctrl+C 清除筛选器标志Ctrl+F 查找下一个目标Ctrl+H(或Ctrl+R) 查找并替换文本F3(或Ctrl+L) 查找搜索到下一个目标Shift+Ctrl+F 查找下一个选定的目标Ctrl+A 全选Page Up 向上卷动一页Page Down 向下卷动一页Ctrl+↑向上卷动一行Ctrl+↓各下卷动一行Ctrl+Page Up 把光标移到窗口的上方Ctrl+Page Down 把光标移动到窗口的下方Home 把光标移动到该行的起始位置End 把光标移动到该行的末端Ctrl+Home 把光标移动到该文件的起始位置Ctrl+End 把光标移动到该文件的末端↑↓按箭头方向把光标移动一行←→按箭头方向把光标移动一个字符Ctrl+←把光标向左移动一个单词Ctrl+→把光标向右移动一个单词Shift+Ctrl+Home 选择光标以上的所有文本Shift+Ctrl+End 选择光标以下的所有文本Shift+Page Up 选择光标以上的一页文本Shift+Page Down 选择光标以下的一页文本Shift+Ctrl+Page Up 在当前窗口内,选择光标以上的所有文本Shift+Ctrl+Page Down 在当前窗口内选择光标以下的所有文本Shif+Home 选择从当前光标到该行的起始位置的所有文本Shift+End 选择从当前光标到该行的末端的所有文本Shift+←向左选中一个字符Shift+→向右选中一个字符Shift+↑选择当前光标到上一行光标所在列的所有字符Shift+↓选择当前光标到下一行光标所在列的所有字符Shift+Ctrl+←向左选中一个单词Shift+Ctrl+→向右选中一个单词Alt+Shift+Ctrl+Home 选择当前光标至文件起始位置所在列Alt+Shift+Ctrl+End 选择当前光标至文件末端所在列Alt+Shift+Page Up 在上一页中,选择光标以上所在列Alt+Shift+Page Down 在下一页中,选择光标以下所在列Alt+Shift+Ctrl+ Page Up 在当前窗口,选择光标以上所在列Alt+Shift+Ctrl+ Page Down 在当前窗口,选择光标以下所在列Alt+Shift+Home 选择当前光标至该行起始位的所有字符Alt+Shift+End 选择当前光标至该行末端的所有字符Alt+Shift+←在所在行,向左按列选择字符Alt+Shift+→在所在行,向右按列选择字符Alt+Shift+↑在所在列,向上按行选择字符Alt+Shift+↓在所在列,向下按行选择字符Alt+Shift+Ctrl+←在所在行,向左按列选择单词Alt+Shift+Ctrl+→在所在行,向右按列选择单词Alt+按住左键并拖动通过鼠标按列选择文本Delete 删除光标右边字符Back Space 删除光标左边字符Ctrl+Back Space 删除前一个单词Ctrl+T 删除后一个单词Ctrl+Y 重复上一次操作Ctrl+Q+Y 删除该行从光标到行末端的文本Alt+T,P 打开文本编辑器参数设置对话框14.嵌入式软件编辑快捷方式F9 运行并开始调试程序Ctrl+F9 运行到光标处F5 改变当前行断点的状态在装订槽内单击改变某行断点的状态Ctrl+F5 增加观测目标F7 跳入当前行代码Ctrl+F7 评估F8 执行下一行代码Shift+F7 进入当前指令Shift+F8 执行下一条指令Ctrl+F2 复位当前调试块Ctrl+F3 完成当前调试单击代码分级栏的+/- 展开/合并代码段Ctrl+双击代码分级栏的+/- 展开/合并所有代码段Ctrl+单击变量/函数跳到当前变量或者函数定义处15.VHDL 编辑器快捷方式Ctrl+F9 编译HDL 源代码F9 执行Ctrl+F5 按上次的时间执行仿真操作Ctrl+F8 按设定的时间执行仿真操作Ctrl+F11 执行到下一个断点Ctrl+F7 执行一段时间的仿真操作F6 执行仿真操作一小段时间F7 跳入进程或函数,进行仿真操作F8 跳出进程或函数Ctrl+F2 复位当前仿真过程Ctrl+F3 结束当前仿真过程在装订槽内单击改变某行断点的状态左击代码分级栏的+/- 展开/合并代码段Ctrl+单击代码分级栏的+/- 展开/合并所有代码段脚本编辑器快捷方式F9 运行脚本Ctrl+F9 运行到光标处F5 改变当前行断点的状态在装订槽内单击改变某行断点的状态Ctrl+F7 评估F8 执行下一行Ctrl+F3 停止脚本执行Ctrl+ 单击变量/函数跳到当前变量或者函数定义处。

合集下载

AltiumDesigner-AD快捷键

AltiumDesigner-AD快捷键

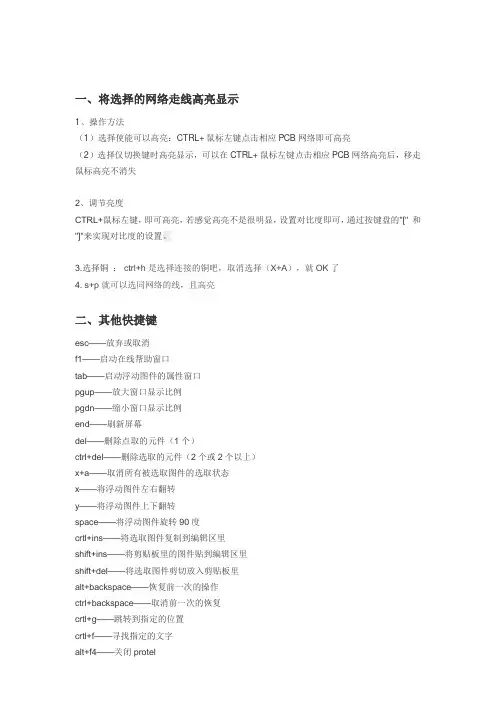

一、将选择的网络走线高亮显示1、操作方法（1）选择使能可以高亮：CTRL+鼠标左键点击相应PCB网络即可高亮（2）选择仅切换键时高亮显示，可以在CTRL+鼠标左键点击相应PCB网络高亮后，移走鼠标高亮不消失2、调节亮度CTRL+鼠标左键，即可高亮，若感觉高亮不是很明显，设置对比度即可，通过按键盘的"[" 和"]"来实现对比度的设置。

3.选择铜：ctrl+h是选择连接的铜吧，取消选择（X+A），就OK了4. s+p就可以选同网络的线，且高亮二、其他快捷键esc——放弃或取消f1——启动在线帮助窗口tab——启动浮动图件的属性窗口pgup——放大窗口显示比例pgdn——缩小窗口显示比例end——刷新屏幕del——删除点取的元件（1个）ctrl+del——删除选取的元件（2个或2个以上）x+a——取消所有被选取图件的选取状态x——将浮动图件左右翻转y——将浮动图件上下翻转space——将浮动图件旋转90度crtl+ins——将选取图件复制到编辑区里shift+ins——将剪贴板里的图件贴到编辑区里shift+del——将选取图件剪切放入剪贴板里alt+backspace——恢复前一次的操作ctrl+backspace——取消前一次的恢复crtl+g——跳转到指定的位置crtl+f——寻找指定的文字alt+f4——关闭protelspacebar——绘制导线，直线或总线时，改变走线模式v+d——缩放视图，以显示整张电路图v+f——缩放视图，以显示所有电路部件P+P--放置焊盘(PCB)P+W--放置导线(原理图)P+T--放置网络导线(PCB)home——以光标位置为中心，刷新屏幕esc——终止当前正在进行的操作，返回待命状态backspace——放置导线或多边形时，删除最末一个顶点delete——放置导线或多边形时，删除最末一个顶点ctrl+tab——在打开的各个设计文件文档之间切换alt+tab——在打开的各个应用程序之间切换a——弹出editalign子菜单b——弹出viewtoolbars子菜单e——弹出edit菜单f——弹出file菜单h——弹出help菜单j——弹出editjump菜单l——弹出editset location makers子菜单m——弹出editmove子菜单o——弹出options菜单p——弹出place菜单r——弹出reports菜单s——弹出editselect子菜单t——弹出tools菜单v——弹出view菜单w——弹出window菜单x——弹出editdeselect菜单z——弹出zoom菜单左箭头——光标左移1个电气栅格shift+左箭头——光标左移10个电气栅格右箭头——光标右移1个电气栅格shift+右箭头——光标右移10个电气栅格上箭头——光标上移1个电气栅格shift+上箭头——光标上移10个电气栅格下箭头——光标下移1个电气栅格shift+下箭头——光标下移10个电气栅格ctrl+1——以零件原来的尺寸的大小显示图纸ctrl+2——以零件原来的尺寸的200%显示图纸ctrl+4——以零件原来的尺寸的400%显示图纸ctrl+5——以零件原来的尺寸的50%显示图纸ctrl+f——查找指定字符ctrl+g——查找替换字符ctrl+b——将选定对象以下边缘为基准，底部对齐ctrl+t——将选定对象以上边缘为基准，顶部对齐ctrl+l——将选定对象以左边缘为基准，*左对齐ctrl+r——将选定对象以右边缘为基准，*右对齐ctrl+h——将选定对象以左右边缘的中心线为基准，水平居中排列ctrl+v——将选定对象以上下边缘的中心线为基准，垂直居中排列ctrl+shift+h——将选定对象在左右边缘之间，水平均布ctrl+shift+v——将选定对象在上下边缘之间，垂直均布f3——查找下一个匹配字符shift+f4——将打开的所有文档窗口平铺显示shift+f5——将打开的所有文档窗口层叠显示shift+单左鼠——选定单个对象crtl+单左鼠，再释放crtl——拖动单个对象shift+ctrl+左鼠——移动单个对象按ctrl后移动或拖动——移动对象时，不受电器格点限制按alt后移动或拖动——移动对象时，保持垂直方向按shift+alt后移动或拖动——移动对象时，保持水平方向我在这里申明一点，不同的版本一些快捷键并不适用，比如：在此sp2里面p+w是进入画线状态，但是在sp3下就不行，这就要靠各位在使用的过程中留心一下~~~在pcb中也有一些很实用的快捷键，我把它帖到下面：在新建的PCB里，按"O"-"O"(Option-color)快捷键，设置PCB各层(Layer)的颜色:设置层颜色的三个原则：①接近自然，看起来很舒服；②颜色分明，不易混淆；③长时间画板，眼睛不易疲劳。

Altium Designer设计的常用快捷功能键命令解析

Altium Designer设计的常用快捷功能键命令解析

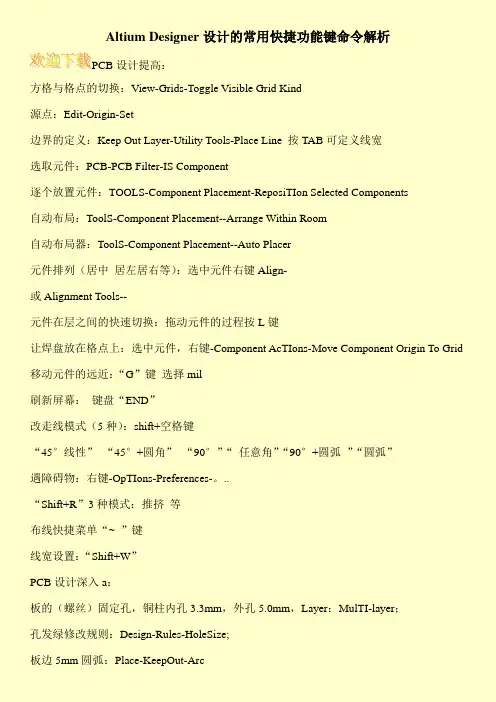

Altium Designer设计的常用快捷功能键命令解析PCB设计提高：方格与格点的切换：View-Grids-Toggle Visible Grid Kind源点：Edit-Origin-Set边界的定义：Keep Out Layer-Utility Tools-Place Line 按TAB可定义线宽选取元件：PCB-PCB Filter-IS Component逐个放置元件：TOOLS-Component Placement-ReposiTIon Selected Components自动布局：ToolS-Component Placement--Arrange Within Room自动布局器：ToolS-Component Placement--Auto Placer元件排列（居中居左居右等）：选中元件右键Align-或Alignment Tools--元件在层之间的快速切换：拖动元件的过程按L键让焊盘放在格点上：选中元件，右键-Component AcTIons-Move Component Origin To Grid 移动元件的远近：“G”键选择mil刷新屏幕：键盘“END”改走线模式（5种）：shift+空格键“45°线性”“45°+圆角”“90°”“任意角”“90°+圆弧”“圆弧”遇障碍物：右键-OpTIons-Preferences-。

..“Shift+R”3种模式：推挤等布线快捷菜单“~ ”键线宽设置：“Shift+W”PCB设计深入a：板的（螺丝）固定孔，铜柱内孔3.3mm，外孔5.0mm，Layer：MulTI-layer；孔发绿修改规则：Design-Rules-HoleSize;板边5mm圆弧：Place-KeepOut-Arc。

altiumdesigner快捷键和基本设置（学习资料）

altiumdesigner快捷键和基本设置（学习资料）

1、先建立工程（File/New/Project/PCB Project建立工程；File/Save Project As或右击/Save Project As保存工程），再建立新文件（原理图文件、报表文件、PCB 文件等，如原理图文件：File/New/Schematic Sheet建立原理图；File/Save As或右击/Save As保存原理图文件）。

2、PageUp：对原理图进行放大；3、PageDown：对原理图进行缩小；4、End：刷新原理图；5、View察看/Workspace panels工作区间面板/SHC/Sheet方块电路：打开原理图观察器，用于移动原理图；6、Shift+空格键：将导线放置方式切换为自动放置模式；7、Tab+电气元件（器件和导线）或非电气元件的放置状态：显示元件的特性Properties对话框；8、双击：显示已放好的元件的特性Properties对话框；9、首先关掉中文输入法。

左击元件不放+X：横向翻转；左击元件不放+Y：纵向翻转；左击元件不放+空格：逆时针90度步长旋转；Shift+空格：顺时针90度步长旋转；10、Shift+拖动元件：复制元件；选中元件+Delete：删除元件。

11、Place/Manual Junction：手工放置节点。

如果交叉点有电气连接的，则必须放置节点。

如果是丁字交叉，系统会自动放置节点；如果是十字交叉，则必须手工放置节点。

12、No ERC（红叉）的放置，目的是在ERC（电气规则）检查时，跳过对放置标志的节点的检查，避免在编译中出错。

例如系统默认元件引脚必须连接，但是某些芯片的输入型引脚可以允许不连接，如果不放置标志，系统在编译时就会认为此引脚出错，导致编译失败。

13、总线不能与元件引脚直接连接。

通过总线进口连接总线和元件。

14、右击原理图空白区/Options/Grids：设置Visible Grid可视化栅格、Electrical Grid电气栅格和Snap Grid跳转栅格的大小、类型和颜色。

altium designer常用快捷键总结

altium designer常用快捷键总结

altium designer常用快捷键总结Altium Designer是一款功能强大的电子设计自动化（EDA）软件，它在电路设计、PCB布局和制造准备方面提供了全面的解决方案。

这款软件的高效与便利离不开一系列的快捷键操作，今天我们就来总结一下Altium Designer中常用的快捷键。

在本篇文章中，我们将按照主题一步一步解答，帮助读者更好地理解和掌握这些快捷键。

一、必备的基本操作快捷键（500字）开始之前，让我们先了解几个非常基本且常用的快捷键，这些快捷键可以帮助你更快捷地进行常规操作。

1. 新建文件：Ctrl + N2. 打开文件：Ctrl + O3. 保存文件：Ctrl + S4. 撤销操作：Ctrl + Z5. 重做操作：Ctrl + Y6. 复制选择：Ctrl + C7. 剪切选择：Ctrl + X8. 粘贴选择：Ctrl + V9. 删除选择：Delete10. 全选：Ctrl + A11. 退出软件：Alt + F4这些快捷键可以帮助你更高效地进行文件管理和常规操作，熟练掌握它们将极大地提高你的工作效率。

二、器件选择与放置快捷键（500字）在电路设计中，选择和放置器件是最基本的操作之一。

Altium Designer 提供了一系列的快捷键来帮助你更迅速地完成这些操作。

1. 选择下一个器件：Tab2. 选择上一个器件：Shift + Tab3. 向上移动器件：Up Arrow4. 向下移动器件：Down Arrow5. 向左移动器件：Left Arrow6. 向右移动器件：Right Arrow7. 放置器件：Space8. 放置器件并旋转：Ctrl + Space9. 删除选择的器件：Delete10. 复制选择的器件：Ctrl + Shift + C11. 移动器件：M这些快捷键可以大大简化器件的选择、放置、移动和复制过程，使你能够更高效地进行电路设计。

三、布线和连接快捷键（500字）在完成电路的布线和连接之后，我们需要进行一系列的调整和优化。
