微机原理与接口技术的期末试题与答案一、单项选择题1.下列指令正确的是[ B]A.CMP [SI],100B.CMP WORD PTR [SI],100C.CMP [SI],100hD.CMP 100h,[SI]2.下列指令正确的是[D ]A.MOV CX,ALB.MOV DS,200hC.MOV DS,CSD.MOV DS,AX3.下列指令正确的是[A ]A.POP WORD PTR [BX]B.POP BLC.POP IPD.POP CS4.下列指令正确的是[C ]A.IN DX,ALB.IN DX,AXC.IN AX,DXD.IN BX,DX5.DF=1，执行MOVSB指令后[A ]A.SI减1，DI减1B.SI加1，DI加1，CX减1C.SI减1，DI减1，CX减1D.SI加1，DI加1，CX加16.Intel 8086 I/O寻址空间为[C ]A.1MBB.1KBC.64KBD.32KB二、填空题1.二进制数10101001转换为10进制数为169 D转换为16进制数为A9 H1.在移位指令中，用于指定移位位数的操作数只用的寄存器是___CL_____。
2.内存0005CH处4个字节为D2,EF,00,F0,它是中断__17H______的入口地址存放处，它表示该中断处理程序的起始地址为_F000H___ ：__EFD2H___。
解析：因为中断类型号和中断向量表中的对应物理地址由倍数4的关系，所以0005CH/4=17h，即得类型号。
3.一条指令为MOV BX，X1，其中X1的偏移地址为16 (十进制)。
在DEBUG 下，此指令会变为MOV BX，__[0010]______。
4.指令MOV AL, BYTE PTR [BX+SI]中，源操作数的寻址方式是基址变址寻址方式5.设CF=0，AX=8000H,执行ROR AX,1后，AX=_4000H___，CF=_____0_________。
____________。
A）存放中断服务程序 B）存放系统引导程序C）存放中断响应标志 D）存放中断服务程序的入口地址15. 对8086 CPU而言，中断优先级别最高的是_______________。
A）单步中断 B）除法错，溢出中断，软中断 C）INTR D）NMI16. 8255A芯片具有三个独立数据端口，只有_______端口具有双向传输方式。
A） A口 B） B口 C） C口 D）以上均可17．在8253 的6种工作方式中，能够自动重复工作的两种方式是( )。
A)方式1，方式 2 B)方式 2，方式3C)方式2，方式 4 D)方式 3，方式518.在通用可编程并行电路8255A中，用于传输数据的8位I/O端口共有_________。
A） 1个 B）2个 C） 3个 D）4个19.实验时，在DEBUG下如果要运行0100：4360段开始的一段程序用的命令为________。
A） D=0100：4360 B） A=0100：4360 C）G=0100：4360 D） Q=0100：436020. 汇编实验时要显示2100H：45B6H段开始的一段程序的反汇编命令用_________。
A） E 2100：45B6 B） F 2100：45B6 C）U 2100：45B6 D） N 2100：45B6得分二、填空题（共20分，每空1分）1．微型计算机由_______________、_______________、I/O接口和系统总线组成。
2．X、Y的字长均为12位，已知[X]反＝A3CH，原码为_______________H，[Y]反＝03CH，则X-Y 的补码为_______________H。
3．当8255的输入信号*CS=0、*RD=1、*WR=0且A1=A0=0时，此8255执行的操作是_______________。
（*表示低电平有效)4. 8086/8088的基本总线周期由_______个时钟周期组成。
微型计算机原理与接口技术综合测试题一一、单项选择题(下面题只有一个答案是正确的，选择正确答案填入空白处)1．8086CPU通过（1 ）控制线来区分是存储器访问，还是I/O访问，当CPU执行IN AL,DX 指令时，该信号线为（ 2 ）电平。
（1） A. M/ B. C. ALE D. N/(2) A. 高 B. 低 C. ECL D. CMOS2．n+1位有符号数x的补码表示范围为（）。
A. －2n < x < 2nB. －2n ≤ x ≤ 2n -1C. －2n -1 ≤ x ≤ 2n-1D. －2n < x ≤ 2n3．若要使寄存器AL中的高4位不变，低4位为0，所用指令为（）。
A. AND AL, 0FHB. AND AL, 0FOHC. OR AL, 0FHD. OR AL 0FOH4．下列MOV指令中，不正确的指令是（）。
A. MOV AX, BXB. MOV AX, [BX]C. MOV AX, CXD. MOV AX, [CX]5．中断指令INT 17H的中断服务程序的入口地址放在中断向量表地址（）开始的4个存贮单元内。
A. 00017HB. 00068HC. 0005CHD. 0005EH6．条件转移指令JNE的条件是（）。
A. CF=0B. CF=1C. ZF=0D. ZF=17. 在8086/8088 CPU中，一个最基本的总线读写周期由（1 ）时钟周期(T状态)组成，在T1状态，CPU往总线上发（2 ）信息。
⑴ A. 1个 B. 2个 C. 4个 D. 6个⑵ A. 数据 B . 地址 C. 状态 D. 其它8. 8086有两种工作模式, 最小模式的特点是（1 ）,最大模式的特点是（2 ）。
⑴ A. CPU提供全部控制信号 B. 由编程进行模式设定C. 不需要8286收发器D. 需要总线控制器8288⑵ A. M/ 引脚可直接引用 B. 由编程进行模式设定C. 需要总线控制器8288D. 适用于单一处理机系统9.在8086微机系统的RAM 存储单元器0000H:002CH开始依次存放23H，0FFH，00H，和0F0H四个字节，该向量对应的中断号是( )。
微机原理与接口技术期末试卷与答案一、填空：(每空1分，共20分)1、设字长为八位，有x= -1，y=124，则有：[x+y]补=_________，[x-y]补=__________；2、数制转换：247.86= H =______________BCD;3、在8086CPU中，由于BIU和EU分开，所以_____和_____ 可以重叠操作，提高了CPU的利用率；4、8086的中断向量表位于内存的_______区域，它可以容纳____个中断向量，每一个向量占____ 个字节；5、8086系统中，地址FFFF0H是___________________ 地址；6、8086CPU的MN/MX引脚的作用是____________________；7、8251芯片中设立了_____、_____ 和______三种出错标志；8、8086CPU中典型总线周期由____个时钟周期组成，其中T1期间，CPU输出______信息；如有必要时，可以在__________两个时钟周期之间插入1个或多个T W等待周期。
9、8259A共有___个可编程的寄存器，它们分别用于接受CPU送来的______命令字和________命令字二、简答题：(20分)1、什么是信号的调制与解调？为什么要进行调制和解调？试举出一种调制的方式。
(5分)2、已有AX=E896H，BX=3976H，若执行ADD BX，AX指令，则结果BX，AX，标志位CF，OF，ZF各为何值？(5分)3、有变量定义的伪指令如下：NUMS DW 18 DUP(4 DUP(5),23)V AR DB 'HOW ARE YOU !', 0DH, 0AH试问：NUMS、V AR变量各分配了多少存储字节？(5分)4、已有MOV AL，INF[BP+SI]与MOV AL，ES：INF[BP+SI]两条指令，试问：其源操作数采用何种寻址方式？是字或是字节操作？两条指令有何区别？(5分)三、读图(10分)下图中，AB7~AB0为8086CPU低八位地址总线试问：1、8259A占用______个端口地址，分别为____________，其中ICW1的设置地址为_________________；2、8255A占用_____个端口地址，分别为__________________，其中控制寄存器的地址为_______。
微机原理及接口技术期末试题一、单项选择题 (在下列每小题的四个备选答案中，选出一个正确的答案，并将号码填在括号内。
每小题1分，共10分)1、8086/8088 的时钟信号是由( C )提供。
A. 8259B. 8255C. 8284D. 82532、指令 MOV AX ， 0283H[BX][SI] 中源操作数的寻址方式为( B )。
A. 寄存器间接寻址B. 基址变址相对寻址C. 基址寻址D. 变址寻址3、某存储单元的段基址为3806H，段内偏移地址为2948H，该存储单元的物理地址为( B )。
A. 4100HB. 3A9A8HC.3B008HD. 3AA08H4、某存储器芯片有地址线15根，数据线8根、该存储器芯片的存储容量为( D )。
A. 15K×8B. 32K×256C. 1K×8D. 32K×85、某存储器芯片容量为2K×4bit、若用它组成16K×8bit 存储器组，所用芯片数以及用于组内寻址的地址线为( B )。
A. 2片、11根B. 16片、14根C. 8片、16根D. 16片、8根6、 DMAC 8237具有( C ) 独立通道。
A . 八个B . 二个C . 四个D . 三个7、可编程中断控制器8259A每片具有( C ) 优先权控制。
A . 4级B . 2级C . 8级D . 6级8、若要某系统的8253的2通道输出波形为占空比1:1的方波、分频系数为1000、二进制计数，其工作方式命令字为( B )。
A. A6HB. B6HC. B4HD. C7H9、8237片内寻址的端口有( D )个。
A. 4B. 2C. 8D. 1610、8259片内寻址的端口有( B )个。
A. 4B. 2C. 8D. 16二、填空题：(每空1分，共计40分)1、指令ASSUME在程序中出现时表示：( 段寄存器与段之间的对应关系 )。
2、编语言源程序中的语句结构由4部分组成，每个部分称为项(也可称为域或埸)，各项名称分别为：( 标号或变量名 )、( 操作码 )、( 操作数 )、( 注释 )。
机原理与接口技术■期末考试试题及答案一、填空题（20*1）1、微机系统由（硬件系统〉和（软件系统）两部分组成。
2、80X6冇（20 ）位地址线，存储器容量为（1M ）B。
3、8086CPU内部组成结构从功能上讲，可分为（BIU ）和（EU ）两部分.4> 8086/8088 的四个段寄存器为（DS ）、（ES ）、（SS ）、（CS ）5、用来存放CPU状态信息的寄存器是（FLAGS ）。
6、用來存放指令地址的寄存器是（IP）«7、X0X6的16位标志寄存器FLAGS屮OF=1表示运算结果（溢出）.ZF=1表示运算结果为雯。
PF=（）表示运算结果的低8位中I的个数为（奇数）.8、8086的16位标志寄存器FLAGS中IF=1表示CPU （允许）中断，TF=I表示CPU进入（单步）工作方式。
9、地址4000H：0300H,其物理地址是（4O3OOH）.段地址是（4000H ），偏移地址是（0300H1（）、X0X6存储器管理采用（分段管理）技术。
IK I/O端口的寻址方式有两种，分别是（丸接寻址）,（间接寻址）.12、指令J（） NEXT农示（）F=（I ）时转移。
13、将I/O设备端口内容读入AL中的指令助记符是（IN ）。
14、8086CPU的1/（）捋令采用间接寻址时，使用的间接寄存器是（DX）°15、设置DF=1的指令为（STD ）.16、衲除CF标志的指令为（CLC ）o17、一对操作堆栈的指令为（POP ）和（PUSH ）。
18、LOOPNZ的循环条件为（CXH0 HZF=0九19、实现无符巧数乘2的指令的助记符是（SHL ）,实现冇符号数除2的抬令的助记符是（SAR ）o20、变量/标号的三个属性是（段属性）,（偏移属性）.（类舉属性）o21、DEBUG命令中，反汇编命令的英文字母为（U ）,显示内存命令的英文字母为（D ）, 跟踪执行命令的英文字母为（T ），显示和修改寄存器的命令（R ）.汇编命令是（A）。

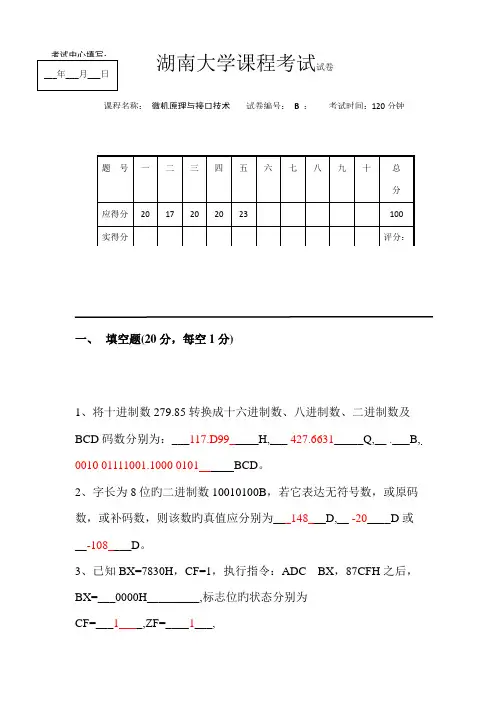

一、 填空题(20分，每空1分)1、将十进制数279 85转换成十六进制数、八进制数、二进制数及BCD 码数分别为：___117.D99_____H,___ 427.6631_____Q,__ .___B, 0010 01111001.1000 0101 BCD 。
2、字长为8位旳二进制数10010100B ，若它表达无符号数，或原码数，或补码数，则该数旳真值应分别为___148___D,__ -20____D 或__-108____D 。
3、已知BX=7830H ，CF=1，执行指令：ADC BX ，87CFH 之后，BX=___0000H_________,标志位旳状态分别为CF=___1____,ZF=____1___,湖南大学课程考试试卷课程名称： 微机原理与接口技术试卷编号： B ；考试时间：120分钟OF=_____0___,SF=______0____。
4、8086中，BIU部件完毕__总线接口功能____功能，EU部件完毕_指令旳译码及执行功能____功能。
5、8086中引脚BHE信号有效旳含义表达____高8位数据线D15~D8有效____________。
6、8086正常旳存储器读/写总线周期由__4______个T状态构成，ALE信号在_____ T1 _____状态内有效，其作用是____给外部旳地址锁存器提供一种地址锁存信号__________。
7、设8086系统中采用单片8259A，其8259A旳ICW2=32H，则对应IR5旳中断类型号为____35_______H，它旳中断入口地址在中断向量表中旳地址为________ 000D4H~000D7____________H。
一、二、简答及判断题(共17分)1、某指令对应目前段寄存器CS=FFFFH，指令指针寄存器IP=FF00H，此时，该指令旳物理地址为多少？指向这一物理地址旳CS值和IP值是唯一旳吗？试举例阐明(4分)∵故物理地址为0FEF0H。
微机原理与接口技术试题（1）第1页共6页第2页共6页第3页共6页得分 评阅人得分评阅人四、 简答题(每小题 5 分，共 20 分)1.试述 8250 的数据接收时钟 RCLK 使用 16 倍比特率的时钟信号 接收异步通信信号的原因以及接收过程。
答：主要是为了确定起始位避免传输线上的干扰。
其接收过程为：接收器检测到串行数据输入引脚 SIN 由高电平变低后,连续测试 8 个 RCLK 时钟周期,若采样到的都是低电平,则确认为起始位;若 低电平的保持时间不足 8 个 RCLK 时钟周期,则认为是传输线上的干扰。
2.8255A 工作于方式 2,采用中断传送,CPU 如何区分输入中断还是输出中断？答：CPU 响应 8255A 的中断请求后,在中断服务程序的开始可以查询 8255A 的状态 字,判断～OBF A （PC7）和 IBF A （PC5）位的状态来区分是输入中断还是输出中断，并 据此转向相应的输入或输出操作。
3.用 2K ×4 位 RAM 构成 64KB 的存储系统,需要多少 RAM 芯片？需要多少位地址作 为片外地址译码？设系统为 20 位地址线,采用全译码方式。
答：64 片。
9 位。
其中 A16～A19 固定，A10～A15 译码形成组选信号。
4.请说明 Intel8253 各个计数通道中三个引脚信号 CLK ，OUT 和 GATE 的功能。
答：CLK 为计数时钟输入引脚，为计数器提供计数脉冲。
GATE 为门控信号输入引脚，用于启动或禁止计数器操作,如允许/禁止计数、 启动/停止计数等。
OUT 为输出信号引脚以相应的电平或脉冲波形来指示计数的完成、定时时间 到。
五、 简单应用题(每小题 5 分，共 15 分)1.Intel8253 的通道 0 按方式 3 工作,时钟 CLK 0 的频率为 1 兆,要 求输出方波的频率为 40KHz,采用 BCD 码计数，设通道 0 的地址为 PORT 0，请对它写入计数值。
《微机原理与接口技术》期末复习题一、选择题1. 在微机中，用来表示信息的最小单位是（）。
A. 位B. 字节C. 字D. 双字2. 机器字长为8位,十进制数125转换成十六进制数是（）。
A. 125HB. 7DHC. 0FFHD. 0D7H3. 8253的三个计数器中每一个都有三条信号线,其中CLK是指（）。
A.定时计数脉冲输入B.输出信号C.选通输入D.门控制输入4. 高速I/O设备或成组交换数据时，可以采用（）方式传送数据。
A. 查询B. 中断C. DMAD. 同步5. 堆栈操作时，段基址由（）寄存器指出，段内偏移量由SP寄存器指出。
A. CSB. DSC. SSD. ES6. 8255A的“端口C按位置1/置0控制字”应写入（）。
A. A口B. B口C. C口D. 控制口7. 采用条件传送时,必须要有（）。
A. 中断逻辑B. 类型号请求信号C. 状态端口D. 请求信号8. 中断服务程序入口地址是（）A 中断向量表的指针B 中断向量C 中断向量表D 中断号9. 8086/8088CPU在执行IN AL,DX指令时,DX寄存器的内容输出到（）上。
A. 地址总线B. 数据总线C. 存储器D. 寄存器10. 一般地，将计算机指令的集合称为（）。
A. 指令系统B. 汇编语言C. 模拟语言D. 仿真语言11. 8086处理器最小工作方式和最大工作方式的主要差别是（）。
A. 内存容量不同B. I/O端口数不同C. 数据总线位数不同D. 单处理器和多处理器的不同12. 将寄存器AX的内容求反的正确操作是（）A. NEG AXB. XOR AX，0FFFFHC. OR AXD. CMP AX，AX13. 用DEBUG调试汇编语言程序时，显示某指令的地址是2F80:F400，存放该指令的存储单元的物理地址是（）A. 3EC00HB. 2F80HC. 12380HD. 2F800H14.汇编程序是一种（）A. 汇编语言程序B. 编辑程序C. 翻译程序D. 将高级语言程序转换成汇编语言程序的程序15. 在查询方式下输入/输出时，在I/O接口中设有（），通过它来确定I/O设备是否准备好。
《微机原理与接口技术》期末考试试卷附答案一、单选（共15小题，每小题3分，共45分）1 .某微机最大可寻址的内存空间为16MB，其CPU地址总线至少应有（）条。
A. 32B. 16C. 20D. 242 .用8088CPU组成的PC机数据线是（）。
A. 8条单向线B. 16条单向线C. 8条双向线D. 16条双向线3 .微处理器系统采用存储器映像方式编址时存储单元与I/O端口是通过（）来区分的。
A.不同的地址编码B. 不同的读控制逻辑C. 不同的写控制逻辑D. 专用I/O指令4 .要禁止8259A的IR0的中断请求，则其中断屏蔽操作指令字OCW1应为（）。
A. 80HB. 28HC. E8HD. 01H5 .在8086环境下，对单片方式使用的8259A进行初始化时，必须放置的初始化命令字为（）。
A.ICW1,ICW2,ICW3B. ICW1,ICW2,ICW4C. ICW1,ICW3,ICW4D. ICW2,ICW3,ICW46 .6166为2Kx8位的SRAM芯片，它的地址线条数为（）。
A. 11B. 12C. 13D. 147 .在计算机系统中，可用于传送中断请求和中断相应信号的是（）。
A. 地址总线B. 数据总线C. 控制总线D. 都不对8 .段寄存器装入2300H，该段的最大结束地址是（）。
A. 32FFFHB. 23000HC. 33FFFHD. 33000H9 .在进入DMA工作方式之前，DMA控制器当作CPU总线上的一个（）。
A. I/O设备B. I/O接口C. 主处理器D. 逻辑高10 .在8086宏汇编过程中不产生指令码，只用来指示汇编程序如何汇编的指令是（）。
A. 汇编指令B. 宏指令C. 机器指令D. 伪指令11 .中断向量表占用内存地址空间为（）。
A.00000H～003FFHB. 00000H～000FFHC. 00000H～00100HD. FFF00H～FFFFFH12 .实现CPU与8259A之间信息交换是（）。
《微机原理及应用》期末自测题一、基本概念与术语1、8086是（）位计算机。
8086地址线有（）条，可直接寻址的空间最大为（）。
2、总线周期是指（）。
基本总线周期有（）T状态。
Tw状态是指（）。
3、8086CPU允许的I/O地址线最多可达（）条，最大寻址I/O空间为（）。
4、8086CPU由（）两部分组成，其功能为（）。
其中8086CPU中标志寄存器的作用是（），指令队列的作用是（），20位地址加法器的作用是（）。
代码段物理地址由CPU的（）两个寄存器确定。
堆栈段物理地址由CPU的（）两个寄存器确定。
5、8086中断源有（）个。
8086中断服务程序入口地址由( )组成。
中断类型号为20H，其中断向量为（）。
6、I/O指令IN/OUT，传送数据的寄存器为（），间接寻址时使用寄存器（），其中IN AL,DX的含义是（）。
OUT 60H,AL的含义是（）。
7、一片8259A可以管理（）级中断；3片8259A可以管理（）级中断。
8、硬件中断是（外部引发？随机的？执行总线周期？中断类型码由？提供），软件中断是（内部引发？确定的？不执行总线周期？中断类型确定？）软件中断优先级与硬件中断优先级相比，（）的级别高。
9、在中断服务程序结束前，为正确返回，必须设置一条指令（）。
在子程序调用结束前，为正确返回，必须设置一条指令（）。
10、若中断控制器8259的中断请求寄存器IRR状态为10100000B，说明（）。
ISR状态为10100000B说明（）。
11、可编程定时器8253的地址有（）个。
共有（）独立定时通道。
工作方式有（）个。
12、并行接口8255有（）个数据端口，有（）种工作方式。
13、假设8253的端口地址为40H~43H，那么控制端口地址为（）,通道0、1、2的端口地址为（）。
14、假设8255的端口地址为330H~333H，那么控制端口地址为（），端口A、B、C的地址为（）15、定时器8253的门控信号GATE作用是（），CLK端的作用是（），OUT端作用是（）。
16、初始化定时器8253需要先写（），后写（）。
17、伪指令的作用是（），（）产生机器代码。
18、输入输出指令中，数据寄存器由（）寄存器指出。
A、AL/AXB、BXC、CXD、DX19、以下关于可编程计数／定时器8253说法错误的是（）。
A).有3个独立的16位计数／定时器B).每个计数／定时器都有6中工作方式C).每个定时/计数器都有时钟输入CLK、定时输出OUT和门控信号GATAD).每个定时/计数器都用二进制计数，不能用BCD码计数二、简单应用与简答题1、简述微型计算机的组成。
2、总线分为哪几种类型？微型计算机采用总线结构有什么优点?3、8086 CPU在内部结构上由哪几部分组成?其功能是什么?4、8086的总线接口部件由那几部分组成? 其功能是什么?5、8086的执行单元（部件）由那几部分组成?有什么功能?6、简述8086CPU的流水线思想，与传统计算机有何不同。
7、8086和8088是怎样解决地址线和数据线的复用问题的? ALE信号何时处于有效电平?8、计算机对I/O端口编址时通常采用哪两种方法？在8086/8088系统中，用哪种方法对I/O端口进行编址？9、一般的IO接口电路安排有哪三类寄存器？它们各自的作用是什么？10 简述CPU与外设进行数据交换的几种常用方式与特点。
11、简述条件传送方式的工作过程，主要适用的场合。
12、8086 CPU响应中断的条件？8086 CPU响应中断后自动完成的任务是什么？13、软件中断有哪些特点？硬件中断有那些特点？14、什么是中断向量？它放在哪里？对应于类型号1CH的中断向量在哪里？如1CH中断程序从5110H :2030H开始，则中断向量应怎样存放？15、简述定时器/计数器芯片8253的主要功能。
说明OUT、CLOCK与GATE信号的作用。
16、8253内部有几个独立通道？8253有几种工作方式？初始化8253的步骤是什么？若8253端口地址为200H-203H，对应的端口是哪个？17、并行接口8255有几个数据端口？若端口地址为300H-303H，对应的端口是哪个？怎样初始化8255？18、假设8255A的端口A工作于方式0，外设需要提供两个联络信号，一个为输出选通，一个为外设就绪信号输入，试选择端口并说明理由。
19、中断控制器8259的主要功能？简述8259的工作过程。
三、编程应用题1、编程计算（（X+Y)*10)+Z)/X，X、Y、Z都是16位无符号数，结果存在RESULT开始的单元。
2、将BUF1开始的100字节传送到BUF2开始的单元，然后从中检索字符“#”，并将此单元换成空格字符。
3、编写一段程序，比较两个5字节的字符串OLDS和NEWS，若相同，在RESULT置0，否则置0FFH。
4、累加数组中的元素，将和存于SUM开始单元，数据段定义如下DA TA SEGMENTARRAY DW 10,10,12,4,5,6,7,8,9,10COUNT DW ($-ARRAY)/2SUM DW ?,?DA TA ENDS5、编写程序完成求1＋2＋3＋……N的累加和，直到累加和超过1000为止。
统计被累加的自然数的个数送CN单元，累加和送SUM。
6、从给定串中寻找最大值，并放到MAX单元，元素放在BUFFER开始的字节单元中。
7、把BUF表中的字节元素按值的大小升序排列。
数据段定义如下：BUF DB 10,32,56,11,90,56,89,21N = $-BUF8、类型号为20H的中断服务程序入口符号地址为INT-5，试写出中断向量的装入程序片断。
9、设一个8253的计数器0产生周期为20ms的定时信号，计数器1产生周期为100ms的定时信号。
设外部时钟频率为f=2MHZ，端口地址为330H~333H。
试对它进行初始化编程。
10、已知某8253占用I/O空间地址为40H~43H，设定时器0、定时器1工作于方式3，外部提供一个时钟，频率f=2MHZ。
要求定时器1连续产生5ms的定时信号，定时器0连续产生5秒的定时信号。
11、用8255A控制三个发光二极管依秩序循环显示。
假设开关闭合时，点亮发光二极管，开关断开时息灭二极管。
（1）画出原理图，并说明工作原理；（2）选择8255工作方式；（3）编写8255初始化程序与控制程序。
12、8255连接一组开关与一组LED显示器，如图所示。
开关状态用LED显示，若闭合，则点亮。
8255端口地址为310H~313H。
（1）选择8255工作方式；编写8255初始化程序与控制程序。
四、常用指令与读程序1、8086 CPU执行如下指令后的结果，以及标志CF、ZF的值。
MOV AL, 80HSUB AL, 10H ;(AL)=？ADD AL, 89H ;(AL)=？，CF=?,ZF=?2、CPU执行如下指令后的结果。
MOV AX,1234HMOV BX,5678HPUSH AXPOP CXAX=?, BX=?, CX=?3、ORG 1000HTABLE DW 0，1，2，3N EQU $-TABLEZER DW 8 DUP（0, 2 DUP(1)）写出执行下列指令结果.MOV AX, TABLEMOV BX, OFFSET TABLEMOV CX, NMOV DX, LENGTH ZER3、单独执行下列指令的结果MOV AL，10110101BAND AL，00011111BOR AL，11000000BXOR AL，00001111B4、单独执行下列指令的结果假设(AL)=10101111B，CF=0，CL=4，写出分别执行下列指令后的结果以及标志位CF、ZF的值。
SHL AL，CLSHR AL，CLROL AL，CL6、读程序，写出结果。
MOV AL,5BHTEST AL，80HJZ LPMOV BL，1JMP STOPLP：MOV BL，0HLT执行上述程序段后AL=? BL=?五、程序设计与完善1、读程序，写出结果。
BUF DB 8,2,3，4COUNT EQU $-BUF……LEA SI,BUFMOV CX,COUNT（CALL ADDONE ）；填空，调用子程序ADDONEHLTADDONE PROC NEARADD BYTE PTR[SI],1INC SILOOP DONRETADDONE ENDP（1）执行上述程序段后BUF 存储区的内容为：、、、。
（2）给程序加上完整段定义。
（3）给程序加上注释，说该程序功能。
2、读程序并完善。
AR1 DB 1，2，3，4，5,7N = $-AR1AR2 DB N DUP(0)......MOV CX,NMOV SI,offset AR1 ；取AR1偏移地址送SI寄存器MOV DI,offset AR2again: MOV AL,[SI]MOV [DI],AL ;AL内容送数据到DI所指单元INC DIINC SILOOP again ；循环again1）程序执行前，AR2单元内容为：2）程序执行后，AR2单元内容为：3）给程序加上注释，说明程序功能；4）给程序加上完整段定义。
3、(习题5.7, 教材P145)现有一输入设备，其数据端口的地址为FFE0H，并于端口FFE2H提供状态，当其D0位为1时表明输入数据备好。
采用查询方式进行数据传送的程序段，要求从该设备读取100个字节并输入到从2000H开始的内存中。
按要求完善程序，写出完整段定义。
;--------------------补充数据段定义--------------------；数据段段开始ORG 2000H ; 定位到2000H单元BUF 120 DUP(0) ; 定义输入缓存区；数据段段结束;--------------------补充代码段定义----------START:MOV SI,offset BUF ;初始化数据区地址MOV CX,100;---------------查询时输入-----------------LL: MOV DX,0FFE2H ;状态口地址送DXIN AX,DX ;读状态到ALTEST AL,01H ;测试外设状态是否满足就绪？JZ LL ;不满足，继续读状态MOV DX,0FFE0H ;就绪，准备输入数据IN AX,DX ;从输入端口读取数据CALL delay ;延时MOV [SI]，AX ;存数据INC SI ;准备接受下一个数据LOOP LL ;数据没有输入完，继续MOV AH,4CHINT 21HDELAY PROC…… ;程序略RETDELAY ENDPCODE ENDS ;代码段定义结束END START。
