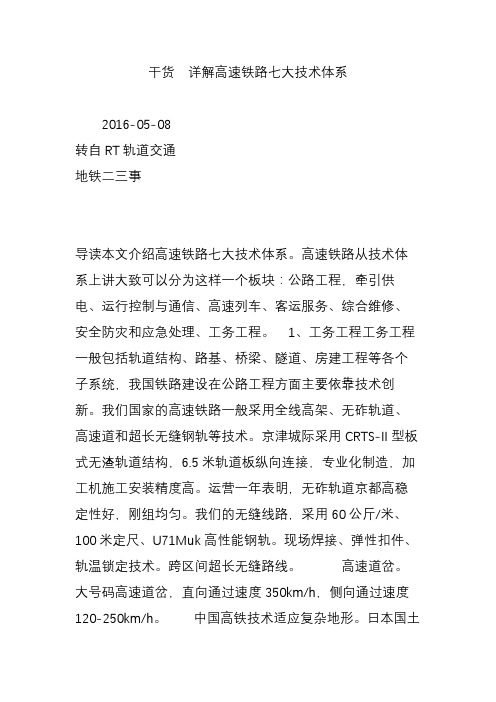

干货详解高速铁路七大技术体系2016-05-08转自RT轨道交通地铁二三事导读本文介绍高速铁路七大技术体系。

高速铁路从技术体系上讲大致可以分为这样一个板块：公路工程，牵引供电、运行控制与通信、高速列车、客运服务、综合维修、安全防灾和应急处理、工务工程。

1、工务工程工务工程一般包括轨道结构、路基、桥梁、隧道、房建工程等各个子系统，我国铁路建设在公路工程方面主要依靠技术创新。

我们国家的高速铁路一般采用全线高架、无砟轨道、高速道和超长无缝钢轨等技术。

京津城际采用CRTS-II型板式无渣轨道结构，6.5米轨道板纵向连接，专业化制造，加工机施工安装精度高。

运营一年表明，无砟轨道京都高稳定性好，刚组均匀。

我们的无缝线路，采用60公斤/米、100米定尺、U71Muk高性能钢轨。

现场焊接、弹性扣件、轨温锁定技术。

跨区间超长无缝路线。

高速道岔。

大号码高速道岔，直向通过速度350km/h，侧向通过速度120-250km/h。

中国高铁技术适应复杂地形。

日本国土面积小，铁路所跨越的地区气候和地质条件比较类似。

而中国国土面积大，地形复杂，横跨多个不同的气候和地质区域，因此在高铁的实际建设中完全照搬引进日法德的技术显然行不通，技术必须进行创新。

因此，作为应对复杂地形方面，贯穿辽阔国土面积的中国高铁，在设计上自然有更多的实际经验，技术上也比日本具有更多的优势。

铁道部总工程师何华武就指出，中国京津、武广、郑西高速铁路非常典型：京津城际是软土路基，武广高铁是岩溶路基，郑西高铁是黄土湿陷性路基，这样的地质条件下建铁路，尤其是建高速铁路，需要处理好地基以及路基的填入技术。

而日本、法国、德国都没有这样的地质条件。

“中国的综合能力超过他们。

”许克亮表示：“如果说中国的?线上?（主要指机车）是走引进、消化、吸收?之路，那么线下工程（主要指土建）则是由中国人自己创造的一个完整系统的标准。

中国高铁经过的地方地质难度较大，要穿越水下60米深的浏阳河，还要从70多米高的地方跨越山谷等，地质的难度，决定了中国高铁的线下功夫。

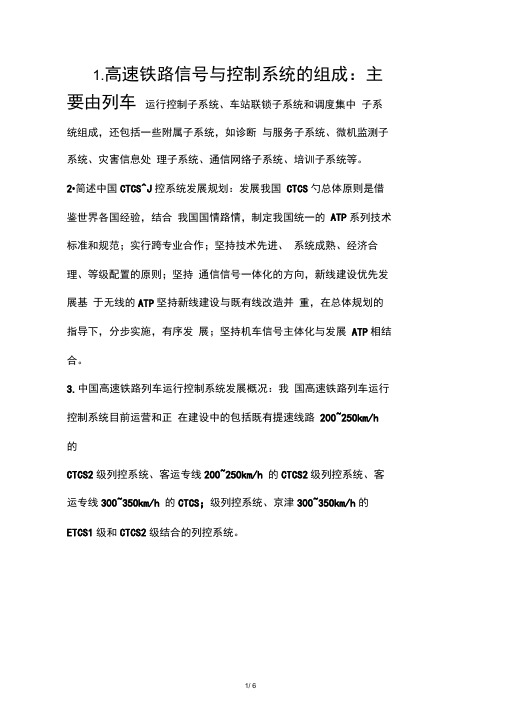

1.高速铁路信号与控制系统的组成：主要由列车运行控制子系统、车站联锁子系统和调度集中子系统组成，还包括一些附属子系统，如诊断与服务子系统、微机监测子系统、灾害信息处理子系统、通信网络子系统、培训子系统等。

2•简述中国CTCS^J控系统发展规划：发展我国CTCS勺总体原则是借鉴世界各国经验，结合我国国情路情，制定我国统一的ATP系列技术标准和规范；实行跨专业合作；坚持技术先进、系统成熟、经济合理、等级配置的原则；坚持通信信号一体化的方向，新线建设优先发展基于无线的ATP坚持新线建设与既有线改造并重，在总体规划的指导下，分步实施，有序发展；坚持机车信号主体化与发展ATP相结合。

3.中国高速铁路列车运行控制系统发展概况：我国高速铁路列车运行控制系统目前运营和正在建设中的包括既有提速线路200~250km/h 的CTCS2级列控系统、客运专线200~250km/h 的CTCS2级列控系统、客运专线300~350km/h 的CTCS；级列控系统、京津300~350km/h的ETCS1级和CTCS2级结合的列控系统。

4.计算机联锁系统功能和基本结构：计算机联锁系统的功能有：车站信号基本联锁控制功能；排列列车调车进路、引导、引导总锁、单操单锁、封闭道岔、单溜、连溜等功能；满足车站、编组场、枢纽等各种铁路信号作业要求；各种场间、站间联系与结合；信号相关设备诊断功能；与CTG TDCS列控等系统交互信息功能。

基本结构：双机热备结构；三取二结构；二乘二取二结构。

5.高速铁路调度集中的功能：① 行车调度：在CTC综合显示盘和调度员显示终端上显示在线列车实时状态，自动向车站下达进路控制命令，按时刻表组织列车运行。

② 客运调度：管理客运信息，向车站、车长传递调度命令，为旅客服务。

③ 机车车辆调度：处理机车辆运行中出现的问题，统计车辆行驶里程，检查车辆维修计划，车辆整备工作等。

④ 维修调度：掌握线路及固定设备管理、维修、保养等工作，协调行车与维修施工关系，发生事故及灾害时实施抢险救灾工作。

我国高速铁路运营调度系统的组成我国高速铁路运营调度系统的组成我国高速铁路运营调度系统由运输计划、运行管理、车辆管理、供电管理、客运服务和综合维修六个功能子系统构成。

各部门之间通过专用网络连接，传递各种生产所需的信息。

调度所直接指挥列车的运行，动车基地、乘务基地、维修基地等为受控部门，按调度所的安排进行工作。

调度中心一般情况下只监视各调度所的工作，对跨调度所的业务进行协调，特殊情况下调度中心也可以接管调度所的工作，对列车运行进行直接指挥。

一、运输计划子系统中国铁路和各高速铁路调度所运输计划编制部门采用统一的计划编制系统，能随时按业务需求的调整进行权限控制和功能切换。

计划编制系统依据计划编制规则要求，提供计算机辅助计划编制方式，具备牵引计算、合理性检查和模拟仿真功能。

二、运行管理子系统运行管理子系统具备实施计划接收、人工和自动列车运行计划调整、列车运行监视、列车运行调整计划下达、人工和自动进路控制、实绩运行图描绘、调度命令传送、列车跟踪及车次号校核等功能。

在异常情况下，中国铁路调度指挥中心运行管理系统能接管高速铁路调度所指挥权。

三、车辆管理子系统系统具备接收列车运行计划、动车组交路计划和列车运行调整计划的功能，可实时显示动车组的运行位置、运用情况和动车组状态。

根据列车运行调整计划、车载诊断信息等，制定动车组交路计划和车辆分配调整计划并发送至有关单位。

查询动车组的修程、修制和与动车组运用相关资料的功能，接收动车检修部门的动车组相关信息，并在动车组发生故障时，提供紧急处置预案。

此外，系统还具备动车组各项运用指标的统计与分析的功能。

四、供电管理子系统1、接收列车运行计划、供电计划、综合维修计划、列车运行调整计划和列车运行状态的功能。

2、实时监视牵引供电系统运行状态、系统设备带电状态的功能，将重要信息发往相关系统。

3、实时监视牵引供电设备技术状态和故障信息分类归档的功能，将重要信息发往相关系统。

4、可靠完善的遥控功能，包括单控、程控两种方式，程控内容可由用户根据系统控制需要编制，遥控功能具有严格的防误操作闭锁措施。
