实验十练习使用多用电表1．(2015·衡水中学测试)(多项选择)关于多用电表的使用，如下做法正确的答案是( )A．把多用电表的选择开关旋至适当的直流电压挡，用图a所示的电路，合上开关S，如此可测小灯泡两端的电压B．把多用电表的选择开头旋至适当的直流电流挡，用图b所示的电路，合上开关S，如此可测通过小灯泡的电流C．把多用电表的选择开关旋至适当的欧姆挡，进展调零后，用图c所示的电路，开关S保持断开，如此可测小灯泡的电阻D．把多用电表的选择开关旋至适当的欧姆挡，进展调零后，用图d所示的电路，会观察到此时欧姆表示数很小答案：CD 解析：当测量直流电压时，应使红表笔接电势比拟高的点，A错误；当测量直流电流时，应使电流从红表笔流入，B错误；测电阻时，应先选择适宜欧姆挡，将两表笔短接，进展欧姆调零，断开两表笔，两表笔分别连接到被测电阻的两端，注意应使待测电阻与外电路断开，读出阻值，C正确；用图d测二极管电阻时，黑表笔接二极管正极，红表笔接二极管负极，测的是二极管的正向电阻，所以比拟小，D正确．2．某同学利用下面所给器材对电表进展改装，并校准．(1)实验室除提供开关S和导线外，还有以下器材可供选择：电流表：G(量程3 mA，内阻R g＝100 Ω)标准电流表：A(量程0.6 A，内阻为0.5 Ω)滑动变阻器：R1(阻值范围0～10 Ω，额定电流2 A)定值电阻：R 2＝0.5 Ω电源：电动势5 V假设将电流表G 进展改装扩大其量程，需使用电阻________(填写代表器材的字母，选“R 1〞或“R 2〞)与其并联，改装后的电流表量程为________ A ．(2)为了能准确地进展测量，需对改装后的电流表进展校对，请在下面的虚线框内画出一种校对电路图．________________________________________________________________________．答案：(1)R 2 0.603 (2)电路图见解析 与电流表G 并联的定值电阻的实际阻值小于0.5 Ω解析：(1)将定值电阻R 2与电流表G 并联，电路中的一局部电流通过电阻R 2，电流表的量程即可扩大．改装后的电流表对应的量程是I g ＋I g R g R 2＝3×10－3 A ＋3×10－3×1000.5A ＝0.603 A ．(2)将改装后的电流表与标准电流表串联，组成校对电路如下列图，其中滑动变阻器R 1对电路起保护作用．假设校对过程中发现改装电流表的示数总比标准电流表的示数小，如此最主要原因是与电流表G 并联的定值电阻的实际阻值小于0.5 Ω.3．某实验小组利用一滑动变阻器和未知内阻的微安表，来测量多用电表“×1 k〞挡内部电池的电动势E .(1)该小组采用图甲的电路进展实验，请将图乙中的实物连线连接完整．a．插上红黑表笔，把多用电表的选择开关拨到欧姆挡的“×1 k〞位置，将红黑表笔________，调整“欧姆调零旋钮〞，使指针指到“0 Ω〞．b．按照电路图连接好电路．c．接通开关，改变滑动变阻器的阻值，得到多用电表和微安表的示数分别如图丙所示．多用电表和微安表的读数分别为________kΩ和________μA．d．断开开关，拔下红黑表笔，把多用电表的选择开关扳到____________位置．(3)由以上信息可得多用电表“×1 k〞挡内部电池的电动势为________V．(保存两位有效数字)答案：(1)电路连接如下列图(2)短接22 242或243或244 OFF挡或交流电压最高挡(3)9.0解析：(1)根据电路图，连接实物图，注意红黑表笔的正负接法．(2)a.根据欧姆表的使用方法可知，选挡后应将红黑表笔短接进展欧姆调零；c.欧姆表的读数为R＝22×1 kΩ＝22 kΩ，微安表的读数为242 μA或243 μA或244 μA．(3)欧姆表调零后，欧姆表内阻等于其中值电阻，由图丙所示多用电表可知，多用电表“×1 k〞挡的中值电阻，即欧姆表内阻R0＝15 kΩ.根据闭合电路欧姆定律可得E＝I(R＋R0)，I表示微安表的示数、R表示多用电表的读数、R0表示多用电表的内阻，代入数据有E＝242×10－6×(22＋15)×103V＝8.954 V≈9.0 V.。
2020高考物理实验专题：练习使用多用电表（含答案）1.如图为简单欧姆表原理示意图，其中电流表的满偏电流I g＝，内阻R g＝100 Ω，可变电阻R的最大阻值为10 kΩ，300 μＡ电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是________色，按正确使用方法测量电阻R x 的阻值时，指针指在刻度盘的正中央，则R x为________kΩ。
若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述R x，其测量结果与原结果相比将__________(填“变大”“变小”或“不变”)。
答案红5变大2.用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。
请根据下列步骤完成电阻测量：(1)旋动部件__________，使指针对准电流的“0”刻线。
(2)将K旋转到电阻挡“×100”的位置。
(3)将插入“＋”“－”插孔的表笔短接，旋动部件______，使指针对准电阻的__________(填“0刻线”或“∞刻线”)。
(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小。
为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按__________的顺序进行操作，再完成读数测量。
(填选项字母) A．将K旋转到电阻挡“× 1 k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准答案(1)S(3)T0刻线(4)ADC3.图甲为某同学组装完成的简易多用电表的电路图。
图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250 μＡ，内阻为480 Ω。
虚线方框内为换挡开关，A端和B端分别与两表笔相连。
该多用电表有5个挡位，5个挡位为：直流电压 1 V挡和5 V挡，直流电流 1mA挡和2.5 mA挡，欧姆×100 Ω挡。
实验九：使用多用电表一、多用电表1．多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程。
2．多用电表面板上还有：其表面分为上、下两部分，上半部分为表盘，共有三行刻度线，最上面的刻度线的左端标有“∞”，右端标有“0”，是用于测电阻的，其刻度是不均匀的，从右向左越来越密；中间的刻度线是用于测直流、交流的电流和直流电压，其刻度是分布均匀的；最下面一条刻度线左侧标有“2.5 V～”，是交流2.5 V专用，其刻度是不均匀的。
多用电表表面的下半部分为选择开关，周围标有测量功能的区域和量程。
将多用电表的选择开关旋转到电流挡，多用电表就测量电流；当选择开关旋转到其他功能区域时，就可测量电压或电阻。
多用电表表面还有一对正、负插孔。
红表笔插“＋”插孔，黑表笔插“－”插孔，插孔上面的旋钮叫欧姆调零旋钮，用它可进行欧姆调零。
另外，在表盘和选择开关之间还有一个指针定位螺丝，即机械调零旋钮，用它可以进行机械调零，即旋转该调零螺丝，可使指针(在不接入电路中时)指在左端“0”刻线。
二、用多用电表测量电压和电流步骤1．检查多用电表的指针是否停在表盘刻度左端的零刻度位置。
若不指零，则可用小螺丝刀进行机械调零。
2．将红、黑表笔分别插入“＋”“－”插孔。
3．测小灯泡的电压和电流（红表笔接电势高的点）(1)将多用电表选择开关置于直流电压挡，按如图甲所示连好电路，测小灯泡两端的电压。
(2)将选择开关置于直流电流挡，按如图乙所示连好电路，测量通过小灯泡的电流。
4．测量完毕，将选择开关置于交流电压最高挡或“OFF”挡。
三、用多用电表测电阻的步骤1．调整定位螺丝，使指针指向电流的零刻度。
2．选择开关置于“Ω”挡的“×1”，短接红、黑表笔，调节欧姆调零旋钮，使指针指向电阻的零刻度，然后断开表笔，再使指针指向∞刻度处。
3．将两表笔分别接触阻值为几十欧的定值电阻两端，读出指示的电阻值，然后断开表笔，再与标定值进行比较。
4．选择开关改置“×100”挡，重新进行欧姆调零。
实验多用电表(万用表)的使用【多用电表测电阻（欧姆表）】1．实验目的（多用表测电阻）（欧姆表）了解多用电表的结构，明确多用电表的使用方法，学会用多用电表测电阻。
2．多用电表特点多用电表是一种多用仪表，一般可以用来测电流、电压和电阻。
每一测量项目有几个量程。
用途广泛，使用方便，但准确度稍低。
3．实验器材多用电表一块，定值电阻若干(含几欧、几十欧、几千欧多种规格电阻)，小螺丝刀、电灯泡。
4．实验步骤(1)机械调零：检查多用表指针是否停在表盘刻度线左端的零位置，若不指零，可用小螺丝刀旋转定位螺丝。
(2)选档：先将两表笔分别插入所对应插孔中，根据定值电阻大小，旋动选择开关使其尖端对准欧姆档的合适量程档。
(3)欧姆调零：将红、黑表笔短接，调整调零电阻旋钮，使指针指向欧姆表刻度的零位置。
方法：红、黑表笔短接，调节调零旋钮，使指针指向最右方0处．(4)测量、读数：将红、黑表笔分别与待测电阻两端相接，表针示数乘以量程倍率，即为待测电阻的阻值。
(5)重复步骤(2)、(3)、(4)。
对其他定值电阻进行测量时，要注意每次换档后都要重新调零，并将测定值与标定值进行比较；对灯泡、电炉丝或人体电阻测量时，注意先粗测或估计其阻值，选择好适当量程。
(6)实验完毕，应将两表笔从插孔中拔出，并将选择开关置于“OFF”档或交流电压最高档。
如果欧姆表长期不用，应取出表内的电池。
5. 欧姆表测电阻电路图及表盘刻度问题：相对于其他电表欧姆表的表头有什么特点？①零刻度在右边，左边为无限大②刻度不均匀，左边密、右边稀疏6.使用步骤7．注意事项(1)测电阻时，待测电阻要与电源以及其他电阻断开，且不要用手接触表笔。
(2)合理选择欧姆档量程，应尽可能使指针指在中央位置附近(指针处在表盘中央时读数比较准确)。
(3)指针偏转角太大，小电阻，换用小倍率；指针偏转角太小，大电阻，换用大倍率。
(4)换用欧姆档的另一量程时，一定要重新进行“欧姆调零”，才能进行测量。
2021届高考物理必考实验十一：练习使用多用电表一、电流表与电压表的改装1．改装方案改装为电压表改装为大量程的电流表原理串联电阻分压并联电阻分流改装原理图分压电阻或分流电阻U＝I g(R g＋R)故R＝UI g－R gI g R g＝(I－I g)R故R＝I g R gI－I g改装后电表内阻R V＝R g＋R>R g R A＝RR gR＋R g<R g2.校正(1)电压表的校正电路如图所示，电流表的校正电路如图所示．(2)校正的过程是：先将滑动变阻器的滑动触头移到最左端，然后闭合开关，移动滑动触头，使改装后的电压表(电流表)示数从零逐渐增大到量程值，每移动一次记下改装的电压表(电流表)和标准电压表(标准电流表)的示数，并计算满刻度时的百分误差，然后加以校正．二、欧姆表原理(多用电表测电阻原理)1．构造如图所示，欧姆表由电流表G、电池、调零电阻R和红、黑表笔组成．欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x . 2．工作原理闭合电路欧姆定律，I ＝ER g ＋R ＋r ＋R x .3．刻度的标定红、黑表笔短接(被测电阻R x ＝0)时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏，这一过程叫欧姆调零．(1)当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”．(图甲) (2)当I ＝0时，R x →∞，在I ＝0处标为“∞”．(图乙)(3)当I ＝I g2时，R x ＝R g ＋R ＋r ，此电阻值等于欧姆表的内阻值，R x 叫中值电阻．三、多用电表1．多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．2．外形如图所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，它的四周刻有各种测量项目和量程．3．多用电表面板上还有：欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正、负插孔(红表笔插入“＋”插孔，黑表笔插入“－”插孔)． 四、二极管的单向导电性1．晶体二极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图甲所示．2．晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向)．当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示．3．将多用电表的选择开关拨到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接“正”极，红表笔接“负”极时，电阻示数较小，反之电阻示数很大，由此可判断出二极管的正、负极．1．实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个．2．实验步骤(1)观察：观察多用电表的外形，认识选择开关的测量项目及量程．(2)机械调零：检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀进行机械调零．(3)将红、黑表笔分别插入“＋”、“－”插孔．(4)测量小灯泡的电压和电流．①按如图甲所示的电路图连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压．②按如图乙所示的电路图连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流．(5)测量定值电阻①根据被测电阻的估计阻值，选择合适的挡位，把两表笔短接，观察指针是否指在欧姆表的“0”刻度，若不指在欧姆表的“0”刻度，调节欧姆调零旋钮，使指针指在欧姆表的“0”刻度处；②将被测电阻接在两表笔之间，待指针稳定后读数；③读出指针在刻度盘上所指的数值，用读数乘以所选挡位的倍率，即得测量结果；④测量完毕，将选择开关置于交流电压最高挡或“OFF”挡．1．多用电表使用注意事项(1)表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“＋”插孔，黑表笔插入“－”插孔，注意电流的实际方向应为“红入”、“黑出”．(2)区分“机械零点”与“欧姆零点”．机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的指针定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆调零旋钮．(3)欧姆表读数时注意乘以相应挡位的倍率．(4)使用多用电表时，手不能接触表笔的金属杆，特别是在测电阻时，更应注意不要用手接触表笔的金属杆．(5)测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果，甚至可能损坏电表．(6)测电阻时每换一次挡必须重新欧姆调零．(7)使用完毕，选择开关要置于交流电压最高挡或“OFF”挡．长期不用，应把表内电池取出．2．多用电表对电路故障的检测(1)断路故障的检测方法①用直流电压挡：a．将电压表与电源并联，若电压表示数不为零，说明电源良好，若电压表示数为零，说明电源损坏．b．在电源完好时，再将电压表与外电路的各部分电路并联．若电压表示数等于电源电动势，则说明该部分电路中有断点．②用直流电流挡：将电流表串联在电路中，若电流表的示数为零，则说明与电流表串联的部分电路断路．③用欧姆挡检测将各元件与电源断开，然后接到红、黑表笔间，若有阻值(或有电流)说明元件完好，若电阻无穷大(或无电流)说明此元件断路．(2)短路故障的检测方法①将电压表与电源并联，若电压表示数为零，说明电源被短路；若电压表示数不为零，则外电路的部分电路不被短路或不完全被短路．②用电流表检测，若串联在电路中的电流表示数不为零，故障应是短路.【典例1】(2019·安徽皖江名校联盟摸底大联考)某实验小组在练习使用多用电表时，他们正确连接好电路如图7甲所示．闭合开关S后，发现无论如何调节电阻箱R0，灯泡都不亮，电流表无读数，他们判断电路可能出现故障．经小组讨论后，他们尝试用多用电表的欧姆挡来检测电路．已知保护电阻R＝15Ω，电流表量程为0～50mA.操作步骤如下：①将多用电表挡位调到欧姆×1挡，再将红、黑表笔短接，进行欧姆调零；②断开图甲电路开关S，将多用电表两表笔分别接在a、c上，多用电表的指针不偏转；③将多用电表两表笔分别接在b、c上，多用电表的示数如图乙所示；④将多用电表两表笔分别接在c、e上，调节R0＝20Ω时，多用电表示数如图丙所示，电流表的示数如图丁所示．回答下列问题：(1)图丙中的多用电表读数为________Ω；图丁中的电流表读数为________mA.(2)操作步骤④中，多用电表红表笔应接________(选填“c”或“e”)点．(3)电路的故障可能是________．A．灯泡短路B．灯泡断路C．保护电阻R短路D．保护电阻R断路(4)根据以上实验得出的数据，同学们还计算出多用电表内部电源的电动势E′＝________V(结果保留三位有效数字)．【答案】(1)24 38.0 (2)e(3)B (4)1.48【解析】(1)欧姆表的读数为24×1Ω＝24Ω，电流表的最小分度是1mA，需估读到0.1mA，所以图丁中的电流表读数为38.0mA.(2)根据电流必须从电流表正接线柱流入，电流从欧姆表的红表笔流入，黑表笔流出，电路中电流表在e端为负极，即电流经过电流表的方向为d→e，则操作步骤④中，多用电表黑表笔应接c 点，红表笔应接e点．(3)将多用电表两表笔分别接在a、c上，多用电表的指针不偏转，说明ac间有断路．将多用电表两表笔分别接在b、c上，多用电表的示数不为零，所以电路的故障是灯泡断路．(4)由操作步骤③中多用电表指针正好指在中间刻度，根据欧姆表的中值电阻等于其内阻，则知欧姆表的内阻为R欧＝15Ω.根据闭合电路欧姆定律得：I＝E′R0＋R mA＋R欧，又R0＋R mA＝24Ω，故E′＝I(R0＋R mA＋R欧)＝38.0×10－3×(24＋15) V≈1.48V.变式1(2017·全国卷Ⅲ·23)图(a)为某同学组装完成的简易多用电表的电路图．图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250μA，内阻为480Ω.虚线方框内为换挡开关，A端和B端分别与两表笔相连．该多用电表有5个挡位，5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆×100Ω挡．(1)图(a)中的A端与________(填“红”或“黑”)色表笔相连接．(2)关于R6的使用，下列说法正确的是________(填正确答案标号)．A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R1＋R2＝________Ω，R4＝________Ω.(4)某次测量时该多用电表指针位置如图(b)所示．若此时B端是与“1”相连的，则多用电表读数为__________；若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为____________．(结果均保留3位有效数字)【答案】(1)黑(2)B (3)160 880 (4)1.47mA1．10kΩ 2.94V【解析】(1)当B 端与“3”连接时，内部电源与外部电路形成闭合回路，电流从A 端流出，故A 端与黑色表笔相连接．(2)在使用多用电表之前，调整表头螺丝使电表指针指在表盘左端电流“0”位置，选项A 错误；使用欧姆挡时，先将两表笔短接，调整R 6使电表指针指在表盘右端电阻“0”位置，选项B 正确；使用电流挡时，电阻R 6不在闭合电路中，调节无效，选项C 错误．(3)根据题给条件可知，当B 端与“2”连接时，表头与R 1、R 2组成的串联电路并联，此时为量程1mA 的电流挡，由并联电路两支路电流与电阻成反比知，R gR 1＋R 2＝1－0.250.25＝31，解得R 1＋R 2＝160Ω. 当B 端与“4”连接时，表头与R 1、R 2组成的串联电路并联后再与R 4串联，此时为量程1V 的电压挡，表头与R 1、R 2组成的串联电路并联后的总电阻为120Ω，两端电压为0.12V ，由串联电路中电压与电阻成正比知：R 4两端电压为0.88V ，则R 4电阻为880Ω.(4)若此时B 端是与“1”连接的，多用电表作为直流电流表使用，量程为2.5mA ，读数为 1.47mA.若此时B 端是与“3”连接的，多用电表作为欧姆表使用，读数为11×100Ω＝1.10kΩ. 若此时B 端是与“5”连接的，多用电表作为直流电压表使用，量程为5V ，读数为2.94V.【典例2】(2019·辽宁大连市第二次模拟)如图9甲所示是多用电表欧姆挡内部的部分原理图，已知电源电动势E ＝1.5V ，内阻r ＝1Ω，灵敏电流计满偏电流I g ＝10mA ，内阻r g ＝90Ω，表盘如图丙所示，欧姆表表盘中值刻度为“15”．(1)多用电表的选择开关旋至“Ω”区域的某挡位时，其内部电路为图甲所示．将多用电表的红、黑表笔短接，进行欧姆调零，调零后多用电表的总内阻为________Ω.某电阻接入红、黑表笔间，表盘如图丙所示，则该电阻的阻值为________Ω.(2)若将选择开关旋至“×1”，则需要将灵敏电流计________(选填“串联”或“并联”)一阻值为________Ω的电阻，再进行欧姆调零．(3)某同学利用多用电表对二极管正接时的电阻进行粗略测量，如图乙所示，下列说法中正确的是________(填选项前的字母)．A ．欧姆表的表笔A 、B 应分别接二极管的C 、D 端 B ．双手捏住两表笔金属杆，测量值将偏大C ．若采用“×100”倍率测量时，发现指针偏角过大，应换“×10”倍率，且要重新进行欧姆调零D ．若采用“×10”倍率测量时，发现指针位于刻度“15”与“20”的正中央，测量值应略大于175Ω 【答案】(1)150 70 (2)并联 10 (3)AC【解析】(1)设欧姆表总内阻为R ，短接时有：E ＝I g R ，代入数据计算得：R ＝150Ω；当半偏时有：E ＝12I g (R＋R 中)，所以R ＝R 中，所以选择的是“×10”挡位，根据题图丙可知读数为70Ω. (2)开关旋至“×1”，此时内阻R ′＝R 中＝15Ω，短接时电流I m ＝ER ′＝100mA ，所以给表头并联一个分流电阻R 0，根据欧姆定律：R 0＝I g r gI m －I g＝10Ω. (3)二极管具有单向导电性，由于表笔A 与欧姆表内部电源正极相连，故需要表笔A 、B 应分别接二极管的C 、D 端，A 正确；实验测量时，手不能触碰金属杆，否则会将自身电阻并联进电路，测量值偏小，B 错误；若采用“×100”倍率测量时，发现指针偏角过大，说明电阻对该挡位太小，所以应该换小挡位，即“×10”倍率，且要重新进行欧姆调零，C 正确；欧姆表表盘刻度不均匀，“左密右疏”且越往左阻值越大，所以测量值应小于175Ω，D 错误．变式2 如图甲为一个多用电表的表盘，图中S 、K 、T 为三个可调节部件，该多用电表用作欧姆表的原理图如图乙．(1)现用此多用电表测量一个阻值约为十几欧的定值电阻，主要操作步骤如下：①调节可调部件________，使电表指针停在表盘左侧零刻度位置；②调节可调部件________，选择“×1”挡位置；③将红、黑表笔分别插入“＋”“－”插孔，笔尖相互接触，调节可调节部件________，使表笔指针指向右侧零刻度位置；④将红、黑表笔的笔尖分别接触电阻的两端，由表头指针示数得出该电阻的阻值．(2)选择欧姆表的“×1k”挡，两表笔笔尖相互接触且调零时，图乙中电源电动势和内阻分别为E、r，表头G的内阻为R g，滑动变阻器的阻值为R，则表头G的满偏电流I g＝________(用题给符号表示)；再把表笔的笔尖和某电阻接触，欧姆表的示数如图丙，若电源电动势E＝6V，则通过表头G的电流I＝________mA.【答案】(1)①S②K③T(2)ER＋R g＋r0.2【解析】(1)①多用电表的使用首先进行机械调零：调节可调部件S，使电表指针停在表盘左边的零刻度位置；②调节可调部件K选择合适的挡位：因电阻约为十几欧，为使指针指在中央刻度附近，则选择欧姆表的“×1”挡位即可．③欧姆表选好挡后要进行欧姆调零，短接红、黑表笔，调节T，使得电表指针指向右边的零刻度位置．(2)两表笔笔尖相互接触且调零时R x＝0，此时电流为满偏电流I g，由闭合电路的欧姆定律E＝I g(r＋R＋R g)，则可得I g＝ER＋R g＋r；欧姆表选择的“×1k”挡，中值电阻值为15×1000Ω，则RΩ＝R g＋R＋r＝15×1000Ω，而E＝6V，则I g＝ERΩ＝615000A＝0.4mA，现接待测电阻后指针所在位置读得R x＝15×1000Ω，则I＝ERΩ＋R x＝0.2mA.【典例3】在“练习使用多用电表”的实验中,某同学用多用电表的欧姆挡测量阻值为十几千欧的电阻R x。
实验十二练习使用多用电表一、实验目的1．认识多用电表的外形图，了解多用电表的构造和工作原理。
2．会用多用电表测量电压、电流和电阻。
3．会用多用电表判断二极管的正负极。
4．会用多用电表进行简单的电路故障检测。
二、实验原理与器材1．实验原理(1)欧姆表内部电路简化如图所示。
(2)根据闭合电路欧姆定律可知①当红、黑表笔短接时，I g ＝E R g ＋R ＋r。
②当被测电阻R x 接在红、黑表笔两端时，I ＝E R g ＋R ＋r ＋R x。
③当I 中＝12I g 时，中值电阻R 中＝R g ＋R ＋r 。
2．实验器材：多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个。
(1)认识多用电表①多用电表可以用来测量电流、电压、电阻等，并且每一种测量项目都有几个量程。
学生用书第205页②外形如图所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，它的四周刻有各种测量项目和量程。
多用电表面板上还有：欧姆表的欧姆调零旋钮(使电表指针指在右端“0”刻度处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正、负插孔(红表笔插入“＋”插孔，黑表笔插入“－”插孔)。
(2)晶体二极管①晶体二极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图甲所示。
②晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向)。
当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示。
三、实验操作：多用电表的使用方法1．观察：观察多用电表的外形，认识选择开关的测量项目及量程。
2．机械调零：检查多用电表的指针是否停在表盘刻度左端的零位置。
若不指零，则可用小螺丝刀进行机械调零。
3．将红、黑表笔分别插入“＋”“－”插孔。
4．测量小灯泡的电压和电流(1)按如图甲所示的电路图连好电路，将多用电表选择开关置于直流电压挡，测量小灯泡两端的电压。
高考物理多用电表知识详解多用电表属于基本测量仪器，这类问题高考中主要考查正确使用多用电表测量直流电压、直流电流、电阻的方法和读数，会用多用电表判断电路故障等。
一、电表结构及用途多用电表（如图1）由上下两部分组成。
上半部分为表盘部分包括机械调零和标度盘。
下半部分为选择开关部分包括0Ω旋扭、选择开关（转换开关）、量程、测试笔插座。
多用电表依靠选择开关的转换及量程的选择，可用来测量直流电压、电流、电阻，交流电压等。
二、基本原理多用电表的基本原理是利用一只灵敏的磁电式直流电流表（微安表）做表头。
当微小电流通过表头，就会有电流指示。
但表头不能通过圈大的电流，所以必须在表头上并联与串联一些电阻进行分流或降压，从而测出电路中的电流、电压或电阻。
三、多用电表的使用方法1．电阻测量选择开关旋至欲测的Ω档内，将测试表笔短接，使指针向“0Ω”方向偏转，调节“0Ω旋扭”使针指在“0Ω”，再将测试表笔跨接在待测电阻的两端，读数视第一条刻度线（图2）。
测量范围如上表，指针应指在中心位置为宜，每次换档使用时均要进行“0Ω”调节。
2．直流电压测量将选择开关旋至欲测量的直流电压档，再将测试表笔跨接在被测电压的两端，读数视第二条刻度线（图2）。
测量范围如上表，测量时应将指针指在2/3刻度为宜。
3．直流电流测量将选择开关旋至欲测的直流电流档，再将测试表笔串联在电路中，读数视第二条刻度线（图2）。
共有三个档位可供选择，测量范围如上表，测量时应将指针指在2/3刻度为宜。
四、使用中的注意事项1．机械调零为了测得数据准确，使用多用电表之前要检查指针是否对准零位，如有偏差则轻轻旋动机械调零钮（机械调零调节器）将指针调到零位。
2．测试笔连接正确在多用电表面板的下半部分的测试笔插座（孔）都标有极性，红表笔接“+”插孔，黑表笔接“-”插孔，不要接反。
3．测量挡位选择正确包括测量对象（电流、电压、电阻）的选择和量程的选择两方面。
由于多用表测量对象多，量程多，所以在使用时一定要注意档位及量程的选择，否则将损坏电表。

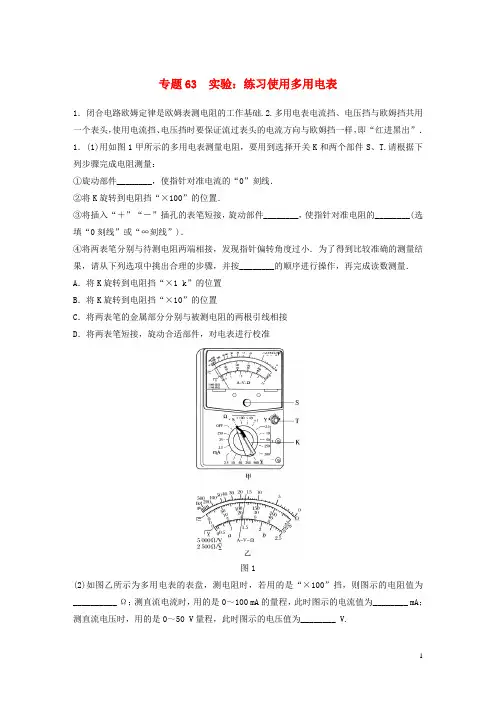

专题63 实验：练习使用多用电表1．闭合电路欧姆定律是欧姆表测电阻的工作基础.2.多用电表电流挡、电压挡与欧姆挡共用一个表头，使用电流挡、电压挡时要保证流过表头的电流方向与欧姆挡一样，即“红进黑出”．1．(1)用如图1甲所示的多用电表测量电阻，要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量：①旋动部件________，使指针对准电流的“0”刻线．②将K旋转到电阻挡“×100”的位置．③将插入“＋”“－”插孔的表笔短接，旋动部件________，使指针对准电阻的________(选填“0刻线”或“∞刻线”)．④将两表笔分别与待测电阻两端相接，发现指针偏转角度过小．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数测量．A．将K旋转到电阻挡“×1 k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准图1(2)如图乙所示为多用电表的表盘，测电阻时，若用的是“×100”挡，则图示的电阻值为__________ Ω；测直流电流时，用的是0～100 mA的量程，此时图示的电流值为________ mA；测直流电压时，用的是0～50 V量程，此时图示的电压值为________ V.答案(1)①S③T0刻线④ADC(2)1 700 46 23解析(1)①机械调零应旋动S，使指针对准电流的“0”刻线．③欧姆调零应旋动T，使表笔短接时指针对准电阻的“0”刻线．④指针偏转角度小，说明待测电阻大，所选倍率小，应改选更大的倍率，选好新的倍率后，需对多用电表重新进行欧姆调零，然后再测电阻，所以应按ADC顺序操作．(2)欧姆表读数＝刻度盘读数×倍率＝17×100 Ω＝1 700 Ω；选用量程为0～100 mA的电流挡时，读数可选取中间第二排刻度，由题图乙可知，此时的电流值为46 mA；选用量程为0～50 V的电压挡，读数选取中间第二排刻度，由题图乙可知，此时的电压值为23 V. 2．(2020·山西晋中市二统)某实验小组利用如图2所示的电路，测量某一玩具电动机M(有正负接线柱)的电阻，实验方案如下：图2(1)正确插上红、黑表笔，把多用电表的选择开关拨到欧姆挡的“×10”位置，将红、黑表笔短接，调整“欧姆调零旋钮”，使指针指到欧姆表的0刻度处．(2)考虑到电动机的两个接线柱标有正负，为了和电动机的标注一致，将图甲中多用电表的红表笔和________(选填“1”或“2”)端相连，黑表笔连接另一端，在电动机不转的情况下读数，结果发现多用电表指针偏转过大，因此需选择________(选填“×1”或“×100”)倍率的电阻挡，并进行欧姆调零后测量，多用电表的示数如图乙所示，则测量结果为________ Ω.多用电表使用长久后其电源电动势降低，仍能进行欧姆调零，则实际值________(选填“大于”“小于”或“等于”)测量结果．答案(2)1 ×17.0 小于解析(2)多用电表电流为“红进黑出”，题图甲中外电路电流由“2”到“1”，所以红表笔应连“1”端，指针偏角过大换小挡，因此需选择“×1”倍率的电阻挡．如题图乙所示，多用电表的示数为7.0 Ω.如果电动势变小，当满偏时I满＝Er内，I满取决于表头保持不变，当电动势变小，欧姆表内阻随之变小．假设调零后，测量一个电阻使指针刚半偏，则待测电阻与欧姆表内阻相等，即待测电阻测量值小于真实值．3．指针式多用电表是实验室中常用的测量仪器，请完成下列问题：图3(1)多用电表未接入电路时，指针如图3甲所示，接着的具体操作是______________________．调整好后将选择开关拨至“50 mA”挡，将多用电表串联接入待测电路中，指针如图乙所示，电路中电流为________mA.(2)使用多用电表测电阻时，将选择开关拨至“×10”挡，进行欧姆调零．将两表笔接待测电阻两端，指针如图甲所示，为了使多用电表测量的结果更准确，该同学接着应该进行哪些操作？请从下面的操作中选出合理的步骤并进行正确排序________________．A．将两表笔短接，调节欧姆调零旋钮，使指针指向欧姆挡零刻度线B．将选择开关拨至“×100”挡C．将选择开关拨至“×1”挡D．测量完毕后将选择开关拨至“OFF”挡E．再将待测电阻接到两表笔之间测量其阻值并读出读数经以上正确操作，将两表笔接待测电阻两端时，指针如图乙所示，待测电阻为________Ω.(3)如图4所示是一个多用电表欧姆挡内部电路示意图．电流表满偏电流为0.5 mA、内阻为10 Ω；电池电动势为1.5 V、内阻为1 Ω，变阻器R0阻值为0～5 000 Ω.该欧姆表的刻度值是按电池电动势为1.5 V刻度的，当电池的电动势下降到1.45 V、内阻增大到4 Ω时仍可调零．调零后R0阻值将变________(填“大”或“小”)，若测得某待测电阻阻值为300 Ω，则这个待测电阻的真实阻值是________Ω.图4答案 (1)调节机械调零旋钮，使指针指向左侧零刻度线(电流或电压零刻度线) 22.0(2)BAED 3 200 (3)小 290解析 (1)多用电表未接入电路时，指针没有指向电流零刻度，接着的操作是机械调零．调节机械调零旋钮，使指针指向左侧零刻度线(电流或电压零刻度线)；将选择开关拨至“50 mA”挡，将多用电表串联接入待测电路中，电路中电流为22.0 mA.(2)用多用电表测电阻时，将选择开关拨至“×10 Ω”挡，进行欧姆调零．将两表笔接待测电阻两端，指针偏角偏小，应换大倍率挡，将选择开关拨至“×100”挡，然后进行欧姆调零，之后将两表笔接待测电阻两端，即操作步骤是BAED ；待测电阻为32.0×100 Ω＝3 200 Ω.(3)欧姆表调零时满足I g ＝E R 0＋r ＋r g ；当电池电动势为1.5 V 、内阻为1 Ω，则R 0＝E I g －r －r g ＝ 1.5 V 0.5×10－3 A －1 Ω－10 Ω＝2 989 Ω；若电动势降为1.45 V ，则此时调零电阻R 0′＝E ′I g－r ′－r g ＝ 1.450.5×10－3 Ω－4 Ω－10 Ω＝2 886 Ω，则调零电阻变小；当电动势为1.5 V 时欧姆表的内阻R 内＝ 1.50.5×10－3 Ω＝3 000 Ω；当电动势为1.45 V 时内阻为：R 内′＝ 1.450.5×10－3 Ω＝2 900 Ω，设测量某电阻时通过电流计的电流为I ，则I ＝E R 内＋R 测；I ＝E ′R 内′＋R 真；已知R 测＝300 Ω，则联立两式解得R 真＝290 Ω.。
练习使用多用电表练习使用多用电表主标题：练习使用多用电表副标题：剖析考点规律，明确高考考查重点，为学生备考提供简洁有效的备考策略。
关键词：多用电表难度：3重要程度：5内容：考点剖析：多用电表在高中物理实验中属于比较重要的仪表，其构造和使用方法与电流表、电压表都略有不同。
在历年的高考实验试题中，都考查到了多用电表。
分析这些试题，多用电表的考查不外乎三种方式：一是简单地考查读数；二是考查多用电表的使用方法和操作步骤；三是考查多用电表的内部结构和实验误差、工作原理等。
典型例题例１．（2012•上海）在练习使用多用表的实验中（1）某同学连接的电路如图所示①若旋转选择开关，使尖端对准直流电流挡，此时测得的是通过的电流；②若断开电路中的电键，旋转选择开关使其尖端对准欧姆挡，此时测得的是的电阻；③若旋转选择开关，使尖端对准直流电压挡，闭合电键，并将滑动变阻器的滑片移至最左端，此时测得的是两端的电压。
（2）（单选）在使用多用表的欧姆挡测量电阻时，若（A）双手捏住两表笔金属杆，测量值将偏大（B）测量时发现指针偏离中央刻度过大，则必需减小倍率，重新调零后再进行测量（C）选择“×10”倍率测量时发现指针位于20与30正中间，则测量值小于25 Ω（D）欧姆表内的电池使用时间太长，虽然完成调零，但测量值将略偏大。
【解析】D．（1）①多用电表与滑动变阻器串联，电流相等；②断开电路中的电键，R1与R2串联，多用电表接在其两端；③滑动变阻器的滑片移至最左端，滑动变阻器相当于导线；则多用电表与电阻R2相并联；故答案为：①R1，②R1+R2，③R2。
（2）A、双手捏住两表笔金属杆，人体与电阻并联，总电阻减小，故A错误；B、测量时发现指针偏离中央刻度过大，则必需增大或者减小倍率，重新调零后再进行测量，故B错误；C、欧姆表刻度是左密右疏，选择“×10”倍率测量时发现指针位于20与30正中间，即测量值小于250 Ω，大于200 Ω，即测量值不可能小于25 Ω。
练习使用多用电表知识元练习使用多用电表知识讲解一、实验原理1．表盘多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．外形如图所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆表的调零旋钮、指针定位螺丝和测试笔的插孔．由于多用电表的测量项目和量程比较多，而表盘的空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，如图中的第二行就是交、直流电流和直流电压共用的标度．2．多用电表的内部构造如图所示，1、2为电流测量端，3、4为电压测量端，5为电阻测量端．3．多用电表测电阻阻值的原理当红、黑表笔短接并调节R使指针满偏时，有：I g==①当电笔间接入待测电阻R x时，有：I x=②为欧姆表的中值电阻．联立①②可得．=，R中每一个R x都有一个对应的电流值I，如果在刻度盘上直接标出与I对应的R x的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值．二、实验器材多用电表、直流电源、开关、灯泡、导线若干，定值电阻(大、中、小)三个．三、实验步骤1．观察多用电表的外形，认识选择开关对应的测量项目及量程．2．检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀进行机械调零．3．将红、黑表笔分别插入“+”“－”插孔．4．按如图甲所示连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压．5．按如图乙所示连好电路，将选择开并置于直流电流挡，测量通过小灯泡的电流．6．用多用电表测电阻的步骤：（1）调整定位螺丝，使指针指向电流的零刻度；（2）选择开并置于“Ω”挡的“×1”，短接红、黑表笔，调节欧姆调零旋钮，然后断开表笔，再使指针指向∞；（3）将两表笔分别接触阻值为几十欧的定值电阻两端，读出指示的电阻值，然后断开表笔，与标定值进行比较；（4）选择开关改置“×100”挡，重新进行欧姆调零；（5）再将两表笔分别接触标定值为几千欧的电阻两端，读出指示的电阻值，然后断开表笔，与标定值进行比较；（6）测量完毕，将选择开关置于交流电压最高挡或“OFF”挡．四、数据处理1．测电阻时，电阻值等于指针的示数与倍率的乘积．指针示数的读数一般读两位有效数字．2．测电压和电流时，如果所读表盘的最小刻度为1、0.1、0.001等，读数时应读到最小刻度的下一位，若表盘的最小刻度为0.2、0.02、0.5、0.05等，读数时只读到与最小刻度位数相同即可．五、注意事项1．多用电表在使用前，应先观察指针是否指在电流表的零刻度，若有偏差，应进行机械调零．2．测量时手不要接触表笔的金属部分．3．合理选择量程，使指针尽可能指在中间刻度附近．若指针偏角太大，应改换低挡位；若指针偏角太小，应改换高挡位．每次换挡后均要重新短接调零，读数时应将指针示数乘以挡位倍率．4．测量完毕后应拔出表笔，选择开头置OFF挡或交流电压最高挡，电表长期不用时应取出电池，以防电池漏电．六、误差分析1．电池用旧后，电动势会减小，内电阻会变大，致使电阻测量值偏大，要及时更换新电池．2．由于欧姆表刻度的非线性，表头指针偏转过大或过小都会使误差增大，因此要选用恰当挡位，使指针指中值附近．例题精讲练习使用多用电表例1.老师要求同学们测出一待测电源的电动势及内阻，所给的实验器材有：待测电源E，定值电阻R1（阻值未知），电压表V（量程为3.0V，内阻很大），电阻箱R（0～99.99Ω），单刀单掷开关S1，单刀双掷开关S2，导线若干。
高中物理实验 练习使用多用电表习题精练江苏省特级教师 戴儒京一、知识点梳理：1. 万用电表包括电流表、电压表、欧姆表等2. 电流表内阻的测定，包括半偏法3. 电流表、电压表扩大量程 电流表扩大量程，并联小电阻1-=n R R G ，n 为扩大量程的倍数GI I n =. 电压表扩大量程，串联大电阻)1(-=n R R G ，n 为扩大量程的倍数G G G R I U U U n ==. 4. 欧姆表原理 满偏时内R E I G =，r R R R G nei ++=，其中R 是欧姆调零可变电阻，G R 是电流表内阻，r 是电池电阻。
半偏时zn G R R E I +=2，所以，中值电阻内R R z =。
其他位置R R E I +=内，所以待测电阻R 与电流I 有一一对应关系，但不是一次函数关系，所以，欧姆表刻度不均匀。
5. 组装多用电表：见以下题目。
6. 多用电表的使用二、例题和习题1.某同学组装一个多用电表。
可用的器材有：微安表头（量程100μA,内阻900Ω）；电阻箱R 1 （阻值范围0~999.9Ω）；电阻箱R 2 （阻值范围0~99 999.9Ω）；导线若干。
要求利用所给器材先组装一个量程为1 mA 的直流电流表，在此基础上再将它改装成量程为3 V 的直流电压表。
组装好的多用电表有电流1 mA 和电压3 V 两挡。
回答下列问题：（1）在虚线框内画出电路图并标出R 1和R 2，其中*为公共接线柱，a 和b 分别是电流挡和电压挡的接线柱。
（2）电阻箱的阻值11____________Ω.____________ΩR R ==。
（保留到个位）【解析】（1）把表头改装成电流表，要在表头上并联一个小电阻以分流，把电流表改装成电压表，要在电流表上串联一个大电阻以分压，所以并联的电阻是小电阻，用R 1，串联的电阻为大电阻，用R 2，电路图如下。
（2）把表头改装成电流表，求并联的电阻R 1的公式：11-=GG I I R R ，代入数据得Ω=-⨯⨯=--100110100101900631R ，改装后的电流表的内阻为R A =I I R G G =Ω=⨯⨯⨯--901011010090036，其中V U I R G G G 09.0==为表头的电压量程也就是电流表的电压量程。
专题13.6 多用电表的使用1．（6分（2020中原名校联盟质检））在物理课外活动中，某同学制作了一个简单的多用电表，图甲为电表的电路图．已知选用的电流表内阻R g＝10Ω，满偏电流I g＝10mA，当选择开关接“3”时量程为250V的电压表．该多用电表表盘如图乙所示，下排刻度均匀，C为上排刻度线的中间刻度，由于粗心上排刻度线对应数据没有标出．（1）若指针指在图乙所示位置，选择开关接“l”时其读数为___________；选择开关接“3”时其读数为____________．（2）为了测该多用电表电阻挡的内阻和表内电源的电动势，该同学在实验室找到了一个电阻箱，设计了如下实验：①将选择开关接“2”，红、黑表笔____________，调节R1的阻值使电表指针满偏；②将电表红、黑表笔与电阻箱相连，调节电阻箱使电表指针指C处，此时电阻箱的示数如图丙所示，则C 处刻度应为__________Ω．③计算得到多用电表内电源的电动势为___________V．（保留两位有效数字）④调零后，将电表红、黑表笔与某一待测电阻相连，若指针指在图乙所示位置，则待测电阻的阻值为___________Ω．（保留两位有效数字）【参考答案】（1）6.8 mA 170 V （2）①短接②150 ③1.5 ④71 每空 1 分【名师解析】（1）选择开关接“1”时测电流，其分度值为 0.2 mA，示数为 6.8 mA；选择开关接“3”时测电压，其分度值为 5 V，其示数为 170 V；（2）①选挡后，进行欧姆调零，即红、黑表笔短接，调节 R1的阻值使电表指针满偏；2．（2020湖南长郡中学实验班选拔考试）某同学要测量一个由新材料制成的均匀圆柱体的电阻率ρ，步骤如下：（1）用螺旋测微器测量其直径如图甲所示，可知其直径为 mm；（2）游标卡尺测量其长度如图乙所示，可知其长度为 mm；（3）在使用多用电表的欧姆挡测量电阻时，下列说法正确的是；A．双手捏住两表笔金属杆，测量值将偏大B．测量时发现指针偏转角度过大，则必需减小倍率，重新调零后再进行测量C．选择“×1”倍率测量时发现指针位于20与30正中间，则测量值小于25Ω（4）选用多用电表的欧姆挡的“×1”挡，按正确的操作步骤测量圆柱体的电阻，表盘的示数如图所示，则该电阻的阻值约为Ω；（5）为更精确地测量其电阻，要求待测电阻的电压从零开始可以连续调节，可供选择的器材如下：电流表A1（量程0～300mA，内阻约2Ω）；电流表A2（量程0～150mA，内阻约10Ω）；电压表V1（量程0～1V，内阻r=1000Ω）；电压表V2（量程0～15V，内阻约为3000Ω）；定值电阻R0（内阻为2000Ω）；滑动变阻器R1（最大阻值5Ω）；滑动变阻器R2（最大阻值1000Ω）；电源E（电动势约为4V，内阻r约为1Ω）；开关，导线若干。
