继电保护装置的电流保护功能

我们把它统称为电力系统。

一般将电能通过的设备成为电力系统成为电力电力系统的一次设备，如发电机、变压器、断路器、输电电路等，对一次设备的运行状态进行监视、测量、控制和保护的设备，被称为电力系统的二次设备。

继电保护装置就属于电力系统的二次设备。

一、继电保护装置的基本原理为了完成继电保护的任务，继电保护就必须能够区别是正常运行还是非正常运行或故障，要区别这些状态，关键的就是要寻找这些状态下的参量情况，找出其间的差别，从而构成各种不同原理的保护。

1.利用基本电气参数的区别发生短路后，利用电流、电压、线路测量阻抗等的变化，可以构成如下保护：(1)过电流保护。

单侧电源线路如图1-1所示，若在BC段上发生三相短路，则从电源到短路点k之间将流过很大的短路电流I k，可以使保护2反应这个电流增大而动作于跳闸。

(2)低电压保护。

如图1所示，短路点k的电压U k降到零，各变电站母线上的电压都有所下降，可以使保护2反应于这个下降的电压而动作。

图1：单侧电源线路(3)距离保护。

距离保护反应于短路点到保护安装地之间的距离（或测量阻抗）的减小而动作。

如图1所示，设以Z k表示短路点到保护2（即变电站B母线）之间的阻抗，则母线上的残余电压为：U B=I k Z ko Z B就是在线路始端的测量阻抗，它的大小正比于短路点到保护2之间的距离。

2.利用内部故障和外部故障时被保护元件两侧电流相位（或功率方向）的差别两侧电流相位（或功率方向）的分析如下。

图2：双侧电源网络a——正常运行情况；b——线路AB外部短路情况；c——线路AB内部短路情况正常运行时，A、B两侧电流的大小相等，相位相差180°；当线路AB外部故障时，A、B两侧电流仍大小相等，相位相差180°；当线路AB内部短路时，A、B两侧电流一般大小不相等，在理想情况下（两侧电动势同相位且全系统的阻抗角相等），两侧电流同相位。

从而可以利用电气元件在内部故障与外部故障（包括正常运行情况）时，两侧电流相位或功率方向的差别构成各种差动原理的保护（内部故障时保护动作），如纵联差动保护、相差高频保护、方向高频保护等。

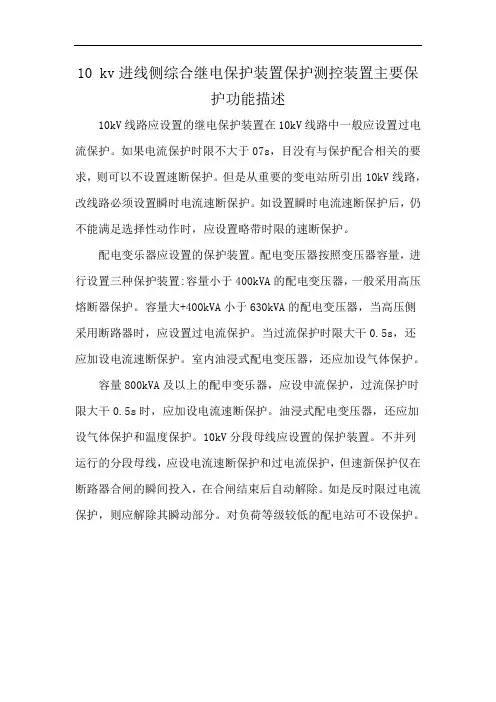

10 kv进线侧综合继电保护装置保护测控装置主要保
护功能描述
10kV线路应设置的继电保护装置在10kV线路中一般应设置过电流保护。

如果电流保护时限不大于07s，目没有与保护配合相关的要求，则可以不设置速断保护。

但是从重要的变电站所引出10kV线路，改线路必须设置瞬时电流速断保护。

如设置瞬时电流速断保护后，仍不能满足选择性动作时，应设置略带时限的速断保护。

配电变乐器应设置的保护装置。

配电变压器按照变压器容量，进行设置三种保护装置:容量小于400kVA的配电变压器，一般采用高压熔断器保护。

容量大+400kVA小于630kVA的配电变压器，当高压侧采用断路器时，应设置过电流保护。

当过流保护时限大干0.5s，还应加设电流速断保护。

室内油浸式配电变压器，还应加设气体保护。

容量800kVA及以上的配申变乐器，应设申流保护，过流保护时限大干0.5s时，应加设电流速断保护。

油浸式配电变压器，还应加设气体保护和温度保护。

10kV分段母线应设置的保护装置。

不并列运行的分段母线，应设电流速断保护和过电流保护，但速新保护仅在断路器合闸的瞬间投入，在合闸结束后自动解除。

如是反时限过电流保护，则应解除其瞬动部分。

对负荷等级较低的配电站可不设保护。

浅论10kV供电系统的继电保护10kV供电系统是城市和工业用电的重要组成部分，为了保障供电系统的安全稳定运行，必须配备有效的继电保护设备。

继电保护系统是电力系统中非常重要的一部分，它的主要作用是在电力系统出现故障时，保护电力设备和线路，及时切除故障区域，避免故障扩大，从而确保电力系统的安全可靠运行。

本文将从10kV供电系统的继电保护原理、常见继电保护装置和继电保护系统的优化等方面进行浅论。

10kV供电系统的继电保护原理主要包括故障检测和故障判据两个方面。

故障检测是指继电保护装置对电力系统中的故障进行检测，包括短路故障、接地故障、过载故障等。

故障判据是指当故障检测到故障时，继电保护装置根据预设的保护动作条件进行决策，判定是否需要对故障进行保护动作。

二、常见的10kV供电系统继电保护装置10kV供电系统的继电保护装置种类繁多，根据不同的保护对象和保护功能可以分为多种类型。

常见的10kV供电系统继电保护装置主要包括过流保护、跳闸保护、差动保护、接地保护和过电压保护等。

1. 过流保护：过流保护是10kV供电系统中最常见的一种继电保护装置，它的主要作用是保护电力设备和线路免受短路和过载故障的影响。

过流保护装置通过监测电流的大小和变化，当电流超出设定值，及时切除故障区域，保护电力系统的安全运行。

2. 跳闸保护：跳闸保护是指当10kV供电系统中出现故障时，继电保护装置能够迅速切除故障区域，防止故障扩大，保护电力设备和线路的安全运行。

3. 差动保护：差动保护是一种常用的继电保护装置，它主要用于对变压器、发电机和电动机等电力设备进行保护。

差动保护装置通过比较设备两端的电流值，当发现两端电流差异超出设定值时，及时切除设备故障区域。

4. 接地保护：接地保护主要用于检测电力系统中的接地故障，当系统中出现接地故障时，接地保护装置能够及时切除故障区域，防止接地故障对电力系统造成的影响。

为了提高10kV供电系统的安全可靠运行，需要对继电保护系统进行优化。

问答题1、继电保护装置的作用是什么？答:当被保护元件发生故障时，自动、迅速、有选择地将故障从电力系统切除，以保证其余部分恢复正常运行，并使故障元件免于继续受损害。

当被保护元件发生异常运行状态时，经一定延时动作于信号，以使值班人员采取措施。

2、继电保护按反应故障和按其功用的不同可分为哪些类型？答:(1)按反应故障可分为：相间短路保护，接地短路保护，匝间短路保护，失磁保护等。

(2)按其功用可分为：主保护、后备保护、辅助保护。

3、何谓主保护、后备保护和辅助保护？答:(1)能反应整个保护元件上的故障，并能以最短延时有选择地切除故障的保护称为主保护。

(2)主保护或其断路器拒动时，由于切除故障的保护称为后备保护。

(3)为补充主保护和后备保护的不足而增设的比较简单的保护称为辅助保护。

4、继电保护装置由哪些部分组成？答：继电保护装置由测量部分、逻辑部分和执行部分组成。

5、何谓电流互感器10％误差特性曲线？答:10％误差曲线是指电流误差10％，角度误差不超过7°时，电流互感器的一次电流倍数和允许负荷阻抗之间的关系曲线。

6、怎样用10％误差曲线校验电流互感器？答:(1)根据接线方式，确定负荷阻抗计算；(2)根据保护装置类型和相应的一次电流最大值，计算电流倍数；(3)由已知的10％曲线，查出允许负荷阻抗；(4)按允许负荷阻抗与计算阻抗比较，计算值应小于允许值，否则应采用措施，使之满足要求。

7、保护装置常用的变换器有什么作用？答:（1）按保护的要求进行电气量的变换与综合；（2）将保护设备的强电二次回路与保护的弱电回路隔离；(3)在变换器中设立屏蔽层，提高保护抗干扰能力；（4）用于定值调整。

8、用哪些方法可以调整电磁型电流继电器定值？答：调整动作电流可采用：（1）改变线圈连接方式；（2）改变弹簧反作用力；（3）改变舌片起始位置。

9、信号继电器有何作用？答：装置动作的信号指示并接通声光信号回路。

10、电流变换器和电抗变换器最大的区别是什么?答:(1)电流变换器二次侧接近短路状态,可看成电流源。

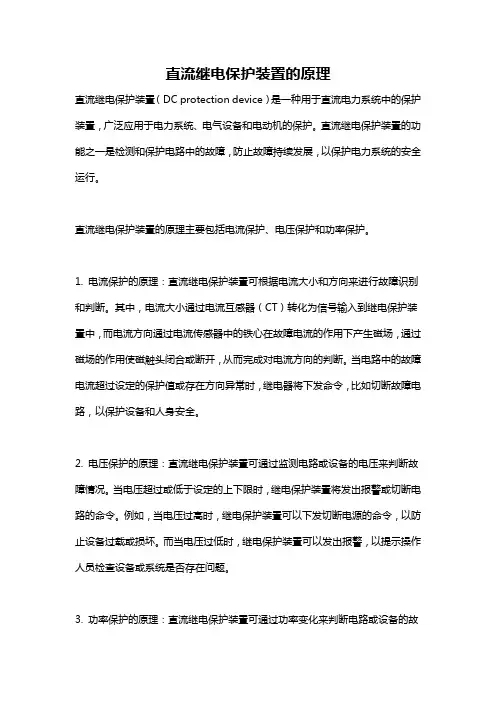

直流继电保护装置的原理直流继电保护装置（DC protection device）是一种用于直流电力系统中的保护装置，广泛应用于电力系统、电气设备和电动机的保护。

直流继电保护装置的功能之一是检测和保护电路中的故障，防止故障持续发展，以保护电力系统的安全运行。

直流继电保护装置的原理主要包括电流保护、电压保护和功率保护。

1. 电流保护的原理：直流继电保护装置可根据电流大小和方向来进行故障识别和判断。

其中，电流大小通过电流互感器（CT）转化为信号输入到继电保护装置中，而电流方向通过电流传感器中的铁心在故障电流的作用下产生磁场，通过磁场的作用使磁触头闭合或断开，从而完成对电流方向的判断。

当电路中的故障电流超过设定的保护值或存在方向异常时，继电器将下发命令，比如切断故障电路，以保护设备和人身安全。

2. 电压保护的原理：直流继电保护装置可通过监测电路或设备的电压来判断故障情况。

当电压超过或低于设定的上下限时，继电保护装置将发出报警或切断电路的命令。

例如，当电压过高时，继电保护装置可以下发切断电源的命令，以防止设备过载或损坏。

而当电压过低时，继电保护装置可以发出报警，以提示操作人员检查设备或系统是否存在问题。

3. 功率保护的原理：直流继电保护装置可通过功率变化来判断电路或设备的故障情况。

根据功率公式P=U*I，直流继电保护装置可以通过监测电路中的电压和电流，通过计算实际功率和额定功率的比值来判断电路是否过载。

当电路中的功率超过额定功率时，继电保护装置会切断电源或下发报警，以避免设备过载或烧损。

值得注意的是，直流继电保护装置还可以根据需要添加其他保护功能，如过电流保护、短路保护、过压保护、过温保护等。

这些额外的保护功能可以根据具体情况进行设置和调整，以提高电力设备的安全性和可靠性。

总结起来，直流继电保护装置通过监测电流、电压和功率等参数，根据预先设定的规则和条件，判断电路或设备中的故障情况，并采取相应的保护措施，以保护电力系统的安全运行。

继电保护装置的原理继电保护装置是用于电力系统中，对电气设备进行保护的一种装置。

它的作用是在电力系统发生故障时，及时切断故障电路，保护电气设备的安全运行，以防止设备的进一步损坏，减少事故的发生。

继电保护装置的原理是基于电流、电压、频率和相位等电气量的变化来进行故障检测和判断的。

当电气设备发生故障时，系统中的电流、电压等电气量会发生异常变化，继电保护装置通过对这些变化的监测和判断，来确定是否有故障发生，以及故障的类型和位置等。

继电保护装置的工作原理可以简单概括为以下几个步骤：1. 电气量采集：继电保护装置通过电流互感器、电压互感器等装置，对电力系统中的电流、电压进行采集，得到电气量的实时数据。

2. 故障检测：继电保护装置通过对电气量进行计算和分析，判断是否存在故障。

比如电流超过额定值、频率超过正常范围等，都可能是故障的表现。

3. 故障判断：根据采集到的电气量数据和预设的故障判断准则，继电保护装置进行故障判断。

例如，当电流超过额定值一定时间后，继电保护装置可以判断该回路存在短路故障。

4. 故障定位：一旦确定存在故障，继电保护装置需要确定故障的位置，以便保护装置能够及时切断故障电路。

这通常通过对电气量的相位关系进行计算和分析来实现，即继电保护装置通过测量电流和电压的相位差，可以确定故障的位置。

5. 切除故障电路：一旦故障位置确定，继电保护装置会发出切除故障电路的指令，通过断开故障点附近的断路器或跳闸开关，切断故障电路，以防止故障的进一步发展和蔓延。

继电保护装置的工作原理需要依赖于一系列特殊的电路和元件来实现。

比如时间延迟电路，用于设定保护的延时动作时间；比值差动电流元件，用于检测电流差值，以判断故障原因等。

此外，继电保护装置还需要与其他电气设备进行配合，如断路器、隔离开关等，以实现对故障的切除和隔离。

综上，继电保护装置的原理是基于电气量变化的检测和判断，实现对电气设备的保护。

通过采集电流、电压等电气量数据，继电保护装置可以检测故障并判断其类型和位置，然后通过切除故障电路的方式，保护电气设备的安全运行。

继电保护装置在供电系统中有哪些作用继电保护装置的任务①、监视电力系统的正常运行，当被保护的电力系统元件发生故障时，应该由该元件的继电保护装置迅速准确地给脱离故障元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中断开，以最大限度地减少对电力系统元件本身的损坏，降低对电力系统安全供电的影响。

当系统和设备发生的故障足以损坏设备或危及电网安全时，继电保护装置能最大限度地减少对电力系统元件本身的损坏，降低对电力系统安全供电的影响。

(如：单相接地、变压器轻、重瓦斯信号、变压器温升过高等)。

②、反应电气设备的不正常工作情况，并根据不正常工作情况和设备运行维护条件的不同发出信号，提示值班员迅速采取措施，使之尽快恢复正常，或由装置自动地进行调整，或将那些继续运行会引起事故的电气设备予以切除。

反应不正常工作情况的继电保护装置允许带一定的延时动作。

③、实现电力系统的自动化和远程操作，以及工业生产的自动控制。

如：自动重合闸、备用电源自动投入、遥控、遥测等。

继电保护装置的基本要求继电保护装置应满足可靠性、选择性、灵敏性和速动性的要求：这四"性"之间紧密联系，既矛盾又统一。

A、动作选择性--指首先由故障设备或线路本身的保护切除故障，当故障设备或线路本身的保护或断路器拒动时，才允许由相邻设备保护、线路保护或断路器失灵保护来切除故障。

上、下级电网(包括同级)继电保护之间的整定，应遵循逐级配合的原则，以保证电网发生故障时有选择性地切除故障。

切断系统中的故障部分，而其它非故障部分仍然继续供电。

B、动作速动性--指保护装置应尽快切除短路故障，其目的是提高系统稳定性，减轻故障设备和线路的损坏程度，缩小故障波及范围，提高自动重合闸和备用设备自动投入的效果。

C、动作灵敏性--指在设备或线路的被保护范围内发生金属性短路时，保护装置应具有必要的灵敏系数(规程中有具体规定)。

通过继电保护的整定值来实现。

整定值的校验一般一年进行一次。
