电气控制与可编程技术复习资料—简答题
- 格式:pdf
- 大小:392.20 KB
- 文档页数:5

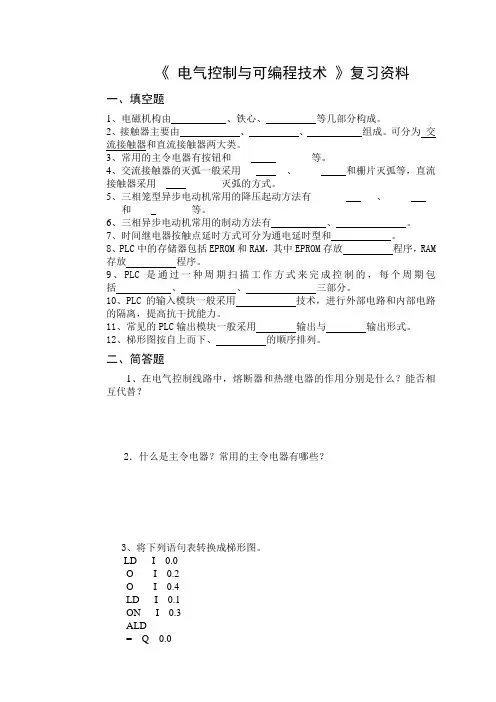

《电气控制与可编程技术》复习资料一、填空题1、电磁机构由、铁心、等几部分构成。
2、接触器主要由、、组成。
可分为交流接触器和直流接触器两大类。
3、常用的主令电器有按钮和_____ _______等。
4、交流接触器的灭弧一般采用___ __、_____ 和栅片灭弧等,直流接触器采用___ _______灭弧的方式。
5、三相笼型异步电动机常用的降压起动方法有_______ ___、_____ __和____________等。
6、三相异步电动机常用的制动方法有、。
7、时间继电器按触点延时方式可分为通电延时型和。
8、PLC中的存储器包括EPROM和RAM,其中EPROM存放程序,RAM 存放程序。
9、PLC是通过一种周期扫描工作方式来完成控制的,每个周期包括、、三部分。
10、PLC的输入模块一般采用技术,进行外部电路和内部电路的隔离,提高抗干扰能力。
11、常见的PLC输出模块一般采用输出与输出形式。
12、梯形图按自上而下、的顺序排列。
二、简答题1、在电气控制线路中,熔断器和热继电器的作用分别是什么?能否相互代替?2.什么是主令电器?常用的主令电器有哪些?3、将下列语句表转换成梯形图。
LD I 0.0O I 0.2O I 0.4LD I 0.1ON I 0.3ALD= Q 0.04、将下边梯形图转换成语句表。
三、设计题1.试用PLC实现对一台电动机的正反转控制。
控制要求为:首先电动机正转起动,3秒后自动反转,反转2秒后自动又回到正转,如此循环;可以随时停车。
要求:①写出I/O分配表;②画出梯形图。
2.分析下图所示Y-Δ降压起动控制电路工作原理,若用PLC实现其控制,请设计I/O口,并画出梯形图。
《电气控制与可编程技术》复习资料参考答案一、填空题1、电磁机构由吸引线圈、铁心、衔铁等几部分构成。
2、接触器主要由电磁系统、触点系统、灭弧装置组成。
可分为交流接触器和直流接触器两大类。
3、常用的主令电器有按钮和_____行程开关_______等。
电气控制与plc试题及答案电气控制是现代工业中基础而重要的领域,它涉及到电路、传感器、执行器、自动化控制等。
PLC(可编程逻辑控制器)作为电气控制的核心部件之一,承担着各种工业设备的自动化控制任务。
本文将介绍一些电气控制与PLC方面的试题,并提供详细的答案解析。
第一部分:选择题1. 以下哪个是电气控制系统中常用的传感器类型?A. 电子开关B. 光电传感器C. 压力传感器D. 所有选项都是答案:D。
电气控制系统中常用的传感器类型包括电子开关、光电传感器和压力传感器等。
2. 下面哪个元器件在电气控制电路中通常用于开关或保护电路?A. 电容器B. 电感器C. 二极管D. 继电器答案:D。
继电器在电气控制电路中常用于开关或保护电路。
3. PLC主要用于什么类型的控制?A. 数字控制B. 模拟控制C. 逻辑控制D. 所有选项都是答案:C。
PLC主要用于逻辑控制,通过运算、判断和逻辑运算实现对工业设备的控制。
4. PLC的输入和输出可以是数字信号,也可以是模拟信号。
这种说法是否正确?A. 正确B. 错误答案:B。
PLC的输入和输出主要是数字信号,但也可以通过模拟输入/输出模块实现对模拟信号的处理。
5. PLC的编程语言主要有以下哪些?A. LD(梯形图)B. SFC(顺序功能图)C. FBD(功能块图)D. 所有选项都是答案:D。
PLC的主要编程语言包括LD(梯形图)、SFC(顺序功能图)和FBD(功能块图)等。
第二部分:简答题1. 请简要解释电气控制系统的组成和工作原理。
电气控制系统由电源、传感器、控制器和执行器组成。
其中,传感器感知被控对象的状态,将其转换为电信号;控制器接收传感器信号,通过运算、判断和逻辑运算得出控制信号;执行器接收控制信号,执行相应的动作,实现对被控对象的控制。
2. 请简述PLC的优点及应用领域。
PLC具有编程灵活、可扩展性强、稳定可靠等优点。
它广泛应用于工业自动化领域,如生产线控制、机械设备控制、交通信号控制等。

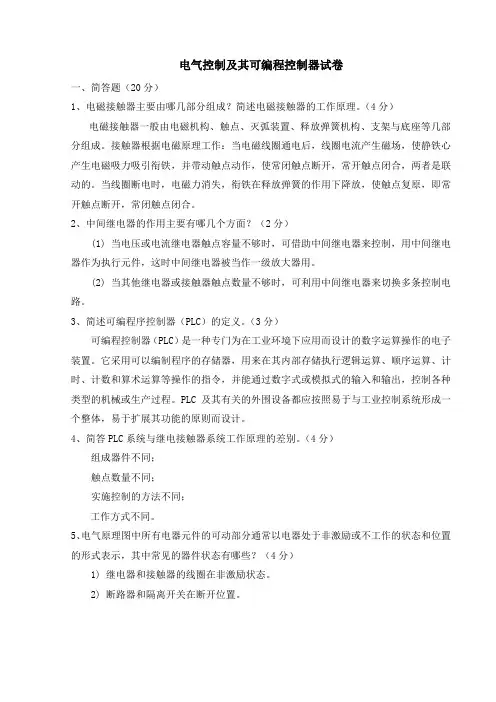

电气控制及其可编程控制器试卷一、简答题(20分)1、电磁接触器主要由哪几部分组成?简述电磁接触器的工作原理。
(4分)电磁接触器一般由电磁机构、触点、灭弧装置、释放弹簧机构、支架与底座等几部分组成。
接触器根据电磁原理工作:当电磁线圈通电后,线圈电流产生磁场,使静铁心产生电磁吸力吸引衔铁,并带动触点动作,使常闭触点断开,常开触点闭合,两者是联动的。
当线圈断电时,电磁力消失,衔铁在释放弹簧的作用下降放,使触点复原,即常开触点断开,常闭触点闭合。
2、中间继电器的作用主要有哪几个方面?(2分)(1) 当电压或电流继电器触点容量不够时,可借助中间继电器来控制,用中间继电器作为执行元件,这时中间继电器被当作一级放大器用。
(2) 当其他继电器或接触器触点数量不够时,可利用中间继电器来切换多条控制电路。
3、简述可编程序控制器(PLC)的定义。
(3分)可编程控制器(PLC)是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。
它采用可以编制程序的存储器,用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令,并能通过数字式或模拟式的输入和输出,控制各种类型的机械或生产过程。
PLC及其有关的外围设备都应按照易于与工业控制系统形成一个整体,易于扩展其功能的原则而设计。
4、简答PLC系统与继电接触器系统工作原理的差别。
(4分)组成器件不同;触点数量不同;实施控制的方法不同;工作方式不同。
5、电气原理图中所有电器元件的可动部分通常以电器处于非激励或不工作的状态和位置的形式表示,其中常见的器件状态有哪些?(4分)1) 继电器和接触器的线圈在非激励状态。
2) 断路器和隔离开关在断开位置。
3) 零位操作的手动控制开关在零位状态,不带零位的手动控制开关在图中规定的位置。
4) 机械操作开关和按钮在非工作状态或不受力状态。
5) 保护类元器件处在设备正常工作状态,特别情况在图样上加以说明。
6、简答三菱FX系列PLC的STL步进梯形指令有什么特点?(3分)2N转移源自动复位;允许双重输出;主控功能。

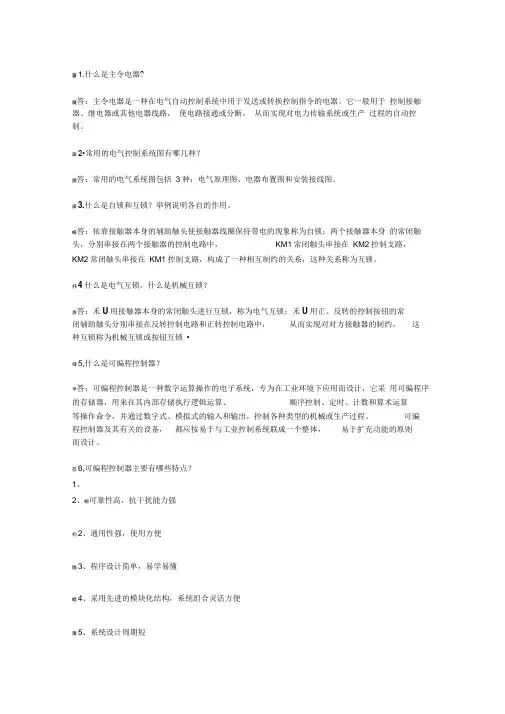

罿1.什么是主令电器?蕿答:主令电器是一种在电气自动控制系统中用于发送或转换控制指令的电器。
它一般用于控制接触器、继电器或其他电器线路,使电路接通或分断,从而实现对电力传输系统或生产过程的自动控制。
蒇2•常用的电气控制系统图有哪几种?膅答:常用的电气系统图包括3种:电气原理图、电器布置图和安装接线图。
肁3.什么是自锁和互锁?举例说明各自的作用。
螇答:依靠接触器本身的辅助触头使接触器线圈保持带电的现象称为自锁;两个接触器本身的常闭触头,分别串接在两个接触器的控制电路中,KM1常闭触头串接在KM2控制支路,KM2常闭触头串接在KM1控制支路,构成了一种相互制约的关系,这种关系称为互锁。
祎4什么是电气互锁,什么是机械互锁?袅答:禾U用接触器本身的常闭触头进行互锁,称为电气互锁;禾U用正、反转的控制按钮的常闭辅助触头分别串接在反转控制电路和正转控制电路中,从而实现对对方接触器的制约,这种互锁称为机械互锁或按钮互锁•肂5,什么是可编程控制器?肀答:可编程控制器是一种数字运算操作的电子系统,专为在工业环境下应用而设计,它采用可编程序的存储器,用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作命令,并通过数字式、模拟式的输入和输出,控制各种类型的机械或生产过程。
可编程控制器及其有关的设备,都应按易于与工业控制系统联成一个整体,易于扩充功能的原则而设计。
莅6,可编程控制器主要有哪些特点?1、2、蚅可靠性高,抗干扰能力强袀2、通用性强,使用方便膈3、程序设计简单,易学易懂螅4、采用先进的模块化结构,系统组合灵活方便莆5、系统设计周期短羁6、安装简便,调试方便,维护工作量小薀7、对生产工艺改变适皮性强,可进行柔性生产蒈7.电气原理图中,QS FU、KM、KT、KA、SB KS 分别表示哪些电器元件?袂答:QS:刀开关;FU:熔断器;KM :接触器;KT时间继电器;KA:中间继电器;SB按钮;KS:速度继电器羂8.简述PLC的发展概况和发展趋势。

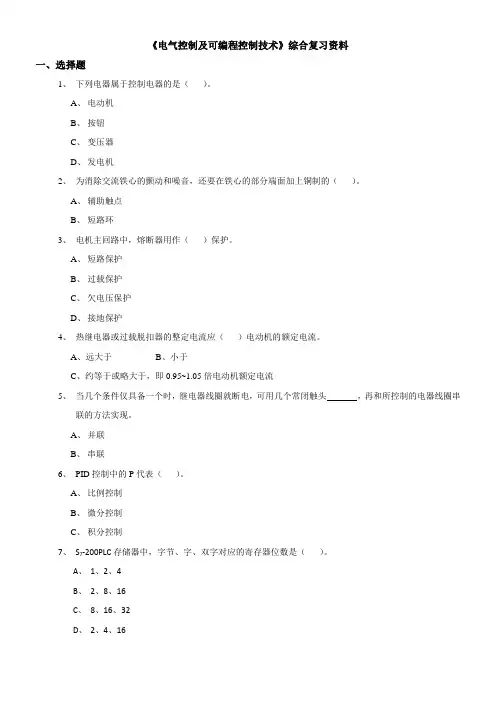

《电气控制及可编程控制技术》综合复习资料一、选择题1、下列电器属于控制电器的是()。
A、电动机B、按钮C、变压器D、发电机2、为消除交流铁心的颤动和噪音,还要在铁心的部分端面加上铜制的()。
A、辅助触点B、短路环3、电机主回路中,熔断器用作()保护。
A、短路保护B、过载保护C、欠电压保护D、接地保护4、热继电器或过载脱扣器的整定电流应()电动机的额定电流。
A、远大于B、小于C、约等于或略大于,即0.95~1.05倍电动机额定电流5、当几个条件仅具备一个时,继电器线圈就断电,可用几个常闭触头,再和所控制的电器线圈串联的方法实现。
A、并联B、串联6、PID控制中的P代表()。
A、比例控制B、微分控制C、积分控制7、S7-200PLC存储器中,字节、字、双字对应的寄存器位数是()。
A、1、2、4B、2、8、16C、8、16、32D、2、4、168、下列描述最能体现交流接触器性能的是()。
A、短路保护功能B、过载保护功能C、可以对主电路(如电机电路)实现远距离、频繁通断。
D、隔离电路电压,增加检修时的安全性。
9、由于热继电器中的热元件具有(),在电路中不可以用做瞬时过载保护,更不可以做短路保护。
A、热惯性B、热效应C、电动力效应10、当要求几个条件同时具备,才使线圈得电动作时,可用几个常开触头()实现。
A、并联B、串联11、为保证梯形图和继电接触控制图尽可能“相似”,要求和PLC相连的触点必须都用()触点。
A、常开B、常闭C、具体情况具体对待12、CPU224AC/DC/Relay表示型号为224、交流电源供电、直流型输入接口电路、输出接口电路。
A、继电器型B、晶体管型C、晶闸管型13、下列电器中,可以分断大电流、高电压电路的控制电器是()。
A、中间继电器B、热继电器C、断路器D、隔离开关14、S7-200PLC存储器中,字节、字、双字对应的寄存器的位数是()。
E、1、2、4F、2、8、16G、8、16、32H、2、4、1615、符号代表()。

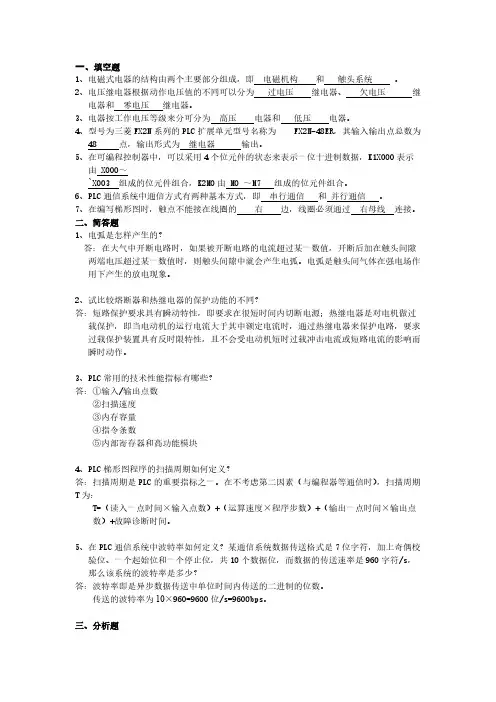

一、填空题1、电磁式电器的结构由两个主要部分组成,即电磁机构和触头系统。
2、电压继电器根据动作电压值的不同可以分为过电压继电器、欠电压继电器和零电压继电器。
3、电器按工作电压等级来分可分为高压电器和低压电器。
4、型号为三菱FX2N系列的PLC扩展单元型号名称为FX2N-48ER,其输入输出点总数为48 点,输出形式为继电器输出。
5、在可编程控制器中,可以采用4个位元件的状态来表示一位十进制数据,K1X000表示由 X000~`X003 组成的位元件组合,K2M0由 M0 ~M7 组成的位元件组合。
6、PLC通信系统中通信方式有两种基本方式,即串行通信和并行通信。
7、在编写梯形图时,触点不能接在线圈的右边,线圈必须通过右母线连接。
二、简答题1、电弧是怎样产生的?答:在大气中开断电路时,如果被开断电路的电流超过某一数值,开断后加在触头间隙两端电压超过某一数值时,则触头间隙中就会产生电弧。
电弧是触头间气体在强电场作用下产生的放电现象。
2、试比较熔断器和热继电器的保护功能的不同?答:短路保护要求具有瞬动特性,即要求在很短时间内切断电源;热继电器是对电机做过载保护,即当电动机的运行电流大于其中额定电流时,通过热继电器来保护电路,要求过载保护装置具有反时限特性,且不会受电动机短时过载冲击电流或短路电流的影响而瞬时动作。
3、PLC常用的技术性能指标有哪些?答:①输入/输出点数②扫描速度③内存容量④指令条数⑤内部寄存器和高功能模块4、PLC梯形图程序的扫描周期如何定义?答:扫描周期是PLC的重要指标之一。
在不考虑第二因素(与编程器等通信时),扫描周期T为:T=(读入一点时间×输入点数)+(运算速度×程序步数)+(输出一点时间×输出点数)+故障诊断时间。
5、在PLC通信系统中波特率如何定义?某通信系统数据传送格式是7位字符,加上奇偶校验位、一个起始位和一个停止位,共10个数据位,而数据的传送速率是960字符/s,那么该系统的波特率是多少?答:波特率即是异步数据传送中单位时间内传送的二进制的位数。

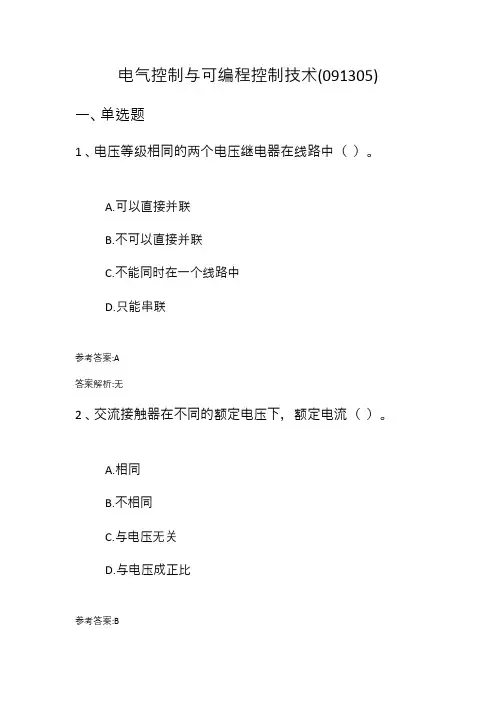

电气控制与可编程控制技术(091305)一、单选题1 、电压等级相同的两个电压继电器在线路中()。
A.可以直接并联B.不可以直接并联C.不能同时在一个线路中D.只能串联参考答案:A答案解析:无2 、交流接触器在不同的额定电压下,额定电流()。
A.相同B.不相同C.与电压无关D.与电压成正比参考答案:B答案解析:无3 、三相异步电动机要想实现正反转,()。
A.调整三线中的两线B.三线都调整C.接成星形D.接成角形参考答案:A答案解析:无4 、三相感应电动机起动时,起动电流很大,可达额定电流的()。
A.4~7倍B.2~2.5倍C.10~20倍D.5~6倍参考答案:A答案解析:无5 、关于电压继电器,下列说法正确的是()。
A.过电压继电器的动作电压为额定电压的110%~115%B.欠电压继电器的动作电压为额定电压的40%~70%C.零电压继电器的动作电压为额定电压的5%~25%D.以上三种说法都正确参考答案:D答案解析:无6 、C650卧式车床中关于KM3和KA的触点,以下说法正确的是( )A.KM3的触点可以用KA的触点代替B.KA的触点可以用KM3的触点代替C.两者的触点可以互相替换D.两者的触点不可以互相替换参考答案:C答案解析:无7 、黄绿相间的双色线,按电气规范只能用作()。
A.火线B.零线C.接地线D.网络线参考答案:C答案解析:无8 、C650卧式车床的停止按钮按下后一直不松开,则主轴电机( )A.反接制动B.能耗制动C.自然减速D.继续运行参考答案:C答案解析:无9 、交流接触器的作用是()。
A.频繁通断主回路B.频繁通断控制回路C.保护主回路D.保护控制回路参考答案:A答案解析:无10 、电磁机构中衔铁可靠地被吸住的条件是()A.电磁吸力大于弹簧反力B.电磁吸力等于弹簧反力C.电磁吸力小于弹簧反力参考答案:A答案解析:无11 、热继电器的整定值为6.8A,则动作范围应选用()。
A.0.4~0.64AB.0.64~1AC.4~6.4AD.6.4~10A参考答案:D答案解析:无12 、若接触器用按钮起动,且起动按扭两端并联接触器的常开触点,则电路具有()。

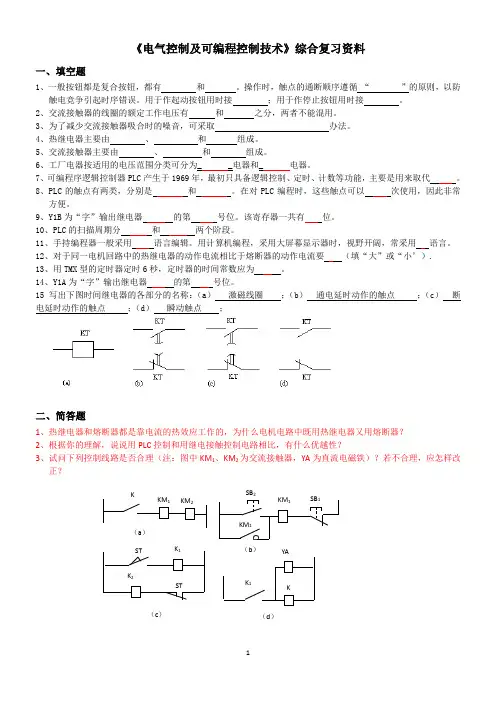

《电气控制及可编程控制技术》综合复习资料一、填空题1、一般按钮都是复合按钮,都有 和 。
操作时,触点的通断顺序遵循 “ ”的原则,以防触电竞争引起时序错误。
用于作起动按钮用时接 ;用于作停止按钮用时接 。
2、交流接触器的线圈的额定工作电压有 和 之分,两者不能混用。
3、为了减少交流接触器吸合时的噪音,可采取 办法。
4、热继电器主要由 、 和 组成。
5、交流接触器主要由 、 和 组成。
6、工厂电器按适用的电压范围分类可分为_ _电器和_ 电器。
7、可编程序逻辑控制器PLC 产生于1969年,最初只具备逻辑控制、定时、计数等功能,主要是用来取代 。
8、PLC 的触点有两类,分别是 和 。
在对PLC 编程时,这些触点可以 次使用,因此非常方便。
9、Y1B 为“字”输出继电器 的第 号位。
该寄存器一共有 位。
10、PLC 的扫描周期分 和 两个阶段。
11、手持编程器一般采用 语言编辑。
用计算机编程,采用大屏幕显示器时,视野开阔,常采用 语言。
12、对于同一电机回路中的热继电器的动作电流相比于熔断器的动作电流要 (填“大”或“小’).13、用TMX 型的定时器定时6秒,定时器的时间常数应为 。
14、Y1A 为“字”输出继电器 的第 号位。
15写出下图时间继电器的各部分的名称:(a ) 激磁线圈 ;(b ) 通电延时动作的触点 ;(c ) 断电延时动作的触点 ;(d ) 瞬动触点 ;二、简答题1、热继电器和熔断器都是靠电流的热效应工作的,为什么电机电路中既用热继电器又用熔断器?2、根据你的理解,说说用PLC 控制和用继电接触控制电路相比,有什么优越性?3、试问下列控制线路是否合理(注:图中KM 1、KM 2为交流接触器,YA 为直流电磁铁)?若不合理,应怎样改正?KM 1 KM 2 SB 1KM 1 KM 1 K 1 YA (b ) (d )STST K 2K 1 (c ) KSB 2 K (a )4、说出下面语句的工作过程。

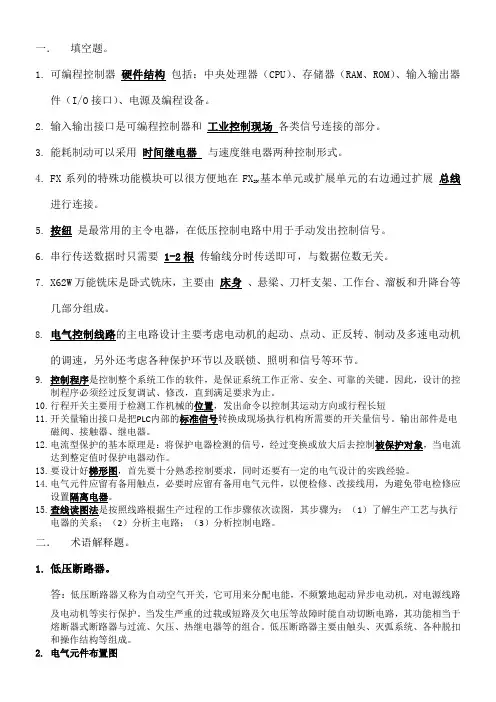

一.填空题。
1.可编程控制器硬件结构包括:中央处理器(CPU)、存储器(RAM、ROM)、输入输出器件(I/O接口)、电源及编程设备。
2.输入输出接口是可编程控制器和工业控制现场各类信号连接的部分。
3.能耗制动可以采用时间继电器与速度继电器两种控制形式。
基本单元或扩展单元的右边通过扩展总线4.FX系列的特殊功能模块可以很方便地在FX2N进行连接。
5.按纽是最常用的主令电器,在低压控制电路中用于手动发出控制信号。
6.串行传送数据时只需要 1-2根传输线分时传送即可,与数据位数无关。
7.X62W万能铣床是卧式铣床,主要由床身、悬梁、刀杆支架、工作台、溜板和升降台等几部分组成。
8.电气控制线路的主电路设计主要考虑电动机的起动、点动、正反转、制动及多速电动机的调速,另外还考虑各种保护环节以及联锁、照明和信号等环节。
9.控制程序是控制整个系统工作的软件,是保证系统工作正常、安全、可靠的关键。
因此,设计的控制程序必须经过反复调试、修改,直到满足要求为止。
10.行程开关主要用于检测工作机械的位置,发出命令以控制其运动方向或行程长短11.开关量输出接口是把PLC内部的标准信号转换成现场执行机构所需要的开关量信号。
输出部件是电磁阀、接触器、继电器。
12.电流型保护的基本原理是:将保护电器检测的信号,经过变换或放大后去控制被保护对象,当电流达到整定值时保护电器动作。
13.要设计好梯形图,首先要十分熟悉控制要求,同时还要有一定的电气设计的实践经验。
14.电气元件应留有备用触点,必要时应留有备用电气元件,以便检修、改接线用,为避免带电检修应设置隔离电器。
15.查线读图法是按照线路根据生产过程的工作步骤依次读图,其步骤为:(1)了解生产工艺与执行电器的关系;(2)分析主电路;(3)分析控制电路。
二.术语解释题。
1.低压断路器。
答:低压断路器又称为自动空气开关,它可用来分配电能,不频繁地起动异步电动机,对电源线路及电动机等实行保护。

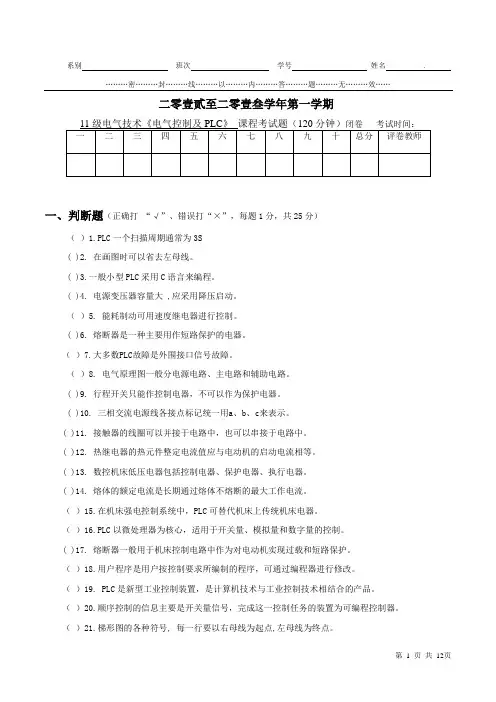

………密………封………线………以………内………答………题………无………效……二零壹贰至二零壹叁学年第一学期一、判断题(正确打“√”、错误打“×”,每题1分,共25分)()1.PLC一个扫描周期通常为3S( )2. 在画图时可以省去左母线。
( )3.一般小型PLC采用C语言来编程。
( )4. 电源变压器容量大 ,应采用降压启动。
()5. 能耗制动可用速度继电器进行控制。
( )6. 熔断器是一种主要用作短路保护的电器。
()7.大多数PLC故障是外围接口信号故障。
()8. 电气原理图一般分电源电路、主电路和辅助电路。
( )9. 行程开关只能作控制电器,不可以作为保护电器。
( )10. 三相交流电源线各接点标记统一用a、b、c来表示。
( )11. 接触器的线圈可以并接于电路中,也可以串接于电路中。
( )12. 热继电器的热元件整定电流值应与电动机的启动电流相等。
( )13. 数控机床低压电器包括控制电器、保护电器、执行电器。
( )14. 熔体的额定电流是长期通过熔体不熔断的最大工作电流。
()15.在机床强电控制系统中,PLC可替代机床上传统机床电器。
()16.PLC以微处理器为核心,适用于开关量、模拟量和数字量的控制。
( )17. 熔断器一般用于机床控制电路中作为对电动机实现过载和短路保护。
()18.用户程序是用户按控制要求所编制的程序,可通过编程器进行修改。
()19. PLC是新型工业控制装置,是计算机技术与工业控制技术相结合的产品。
()20.顺序控制的信息主要是开关量信号,完成这一控制任务的装置为可编程控制器。
()21.梯形图的各种符号, 每一行要以右母线为起点,左母线为终点。
………密………封………线………以………内………答………题………无………效……()22.梯形图是按照从上到下、从左到右的顺序设计,继电器线圈与左母线直接连接。
()23.梯形图的左母线与线圈间一定要有触点,而线圈与右母线间不能有任何触点。

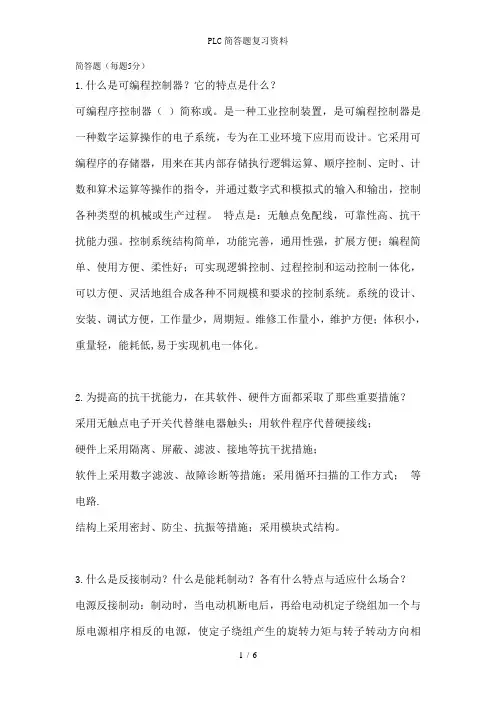

简答题(每题5分)1.什么是可编程控制器?它的特点是什么?可编程序控制器()简称或。
是一种工业控制装置,是可编程控制器是一种数字运算操作的电子系统,专为在工业环境下应用而设计。
它采用可编程序的存储器,用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令,并通过数字式和模拟式的输入和输出,控制各种类型的机械或生产过程。
特点是:无触点免配线,可靠性高、抗干扰能力强。
控制系统结构简单,功能完善,通用性强,扩展方便;编程简单、使用方便、柔性好;可实现逻辑控制、过程控制和运动控制一体化,可以方便、灵活地组合成各种不同规模和要求的控制系统。
系统的设计、安装、调试方便,工作量少,周期短。
维修工作量小,维护方便;体积小,重量轻,能耗低,易于实现机电一体化。
2.为提高的抗干扰能力,在其软件、硬件方面都采取了那些重要措施?采用无触点电子开关代替继电器触头;用软件程序代替硬接线;硬件上采用隔离、屏蔽、滤波、接地等抗干扰措施;软件上采用数字滤波、故障诊断等措施;采用循环扫描的工作方式;等电路.结构上采用密封、防尘、抗振等措施;采用模块式结构。
3.什么是反接制动?什么是能耗制动?各有什么特点与适应什么场合?电源反接制动:制动时,当电动机断电后,再给电动机定子绕组加一个与原电源相序相反的电源,使定子绕组产生的旋转力矩与转子转动方向相反,从而实现快速停车。
特点是制动迅速,效果好,冲击大,通常仅适用于10以下的小容量电动机。
能耗制动:制动时,在定子绕组中任两相通入直流电,形成固定(静止)磁场,与旋转中的转子感应电流相互作用,产生制动转矩,制动时间控制由时间继电器完成。
特点是具有消耗能量少、制动电流小等优点,但需要直流电源,控制电路复杂。
通常能耗制动适用于电动机容量较大和起制动频繁的场合,反接制动适用于容量小而制动要求迅速的场合。
4.在复杂的电气控制中,采用控制与传统的继电器控制有哪些优越性?采用无触点电子开关代替继电器触头;用软件程序代替硬接线;由于串行工作方式,可以避免继电器接触器控制中触点竞争和时序失配的问题;可靠性高、逻辑功能强、体积小。
一、单选题1.欲使接触器KM1动作后接触器KM2才能动作,需要()。
A、在KM1的线圈回路中串入KM2的常开触点B、在KM1的线圈回路中串入KM2的常闭触点C、在KM2的线圈回路中串入KM1的常开触点D、在KM2的线圈回路中串入KM1的常闭触点答案: C2.下列元件中,主令电器有()。
A、熔断器B、按钮C、刀开关D、速度继电器答案: A3.电机正反转运行中的两接触器必须实现相互间()。
A、联锁B、自锁C、禁止D、记忆答案: A4.欠电流继电器可用于()保护。
A、短路B、过载C、失压D、失磁答案: D5.接触器的型号为CJ10-160,其额定电流是()。
A、10AB、160AC、10~160AD、大于160A答案: B6.改变交流电动机的运转方向,调整电源采取的方法是()。
A、调整其中两相的相序B、调整三相的相序C、定子串电阻D、转子串电阻答案: A7.低压断路器的型号为DZ10-100,其额定电流是()。
A、10AB、100AC、10~100AD、大于100A答案: B8.关于电压继电器,下列说法正确的是()。
A、过电压继电器的动作电压为额定电压的110%~115%B、欠电压继电器的动作电压为额定电压的40%~70%C、零电压继电器的动作电压为额定电压的5%~25%D、以上三种说法都正确答案: D9.三相笼型电动机采用自耦变压器降压起动,使用于正常工作时()接法的电动机。
A、三角形B、星型C、两个都行D、两个都不行答案: C10.通电延时时间继电器,它的延时触点动作情况是()。
A、线圈通电时触点延时动作,断电时触点瞬时动作B、线圈通电时触点瞬时动作,断电时触点延时动作C、线圈通电时触点不动作,断电时触点瞬时动作D、线圈通电时触点不动作,断电时触点延时动作答案: A11.星型——三角形减压电路中,星型接法起动电流为三角形接法电流的()。
A、B、C、1/3D、1/2答案: C12.三相异步电机采用能耗制动时,当切断电源时,将()。
………密………封………线………以………内………答………题………无………效……二零壹贰至二零壹叁学年第二学期一、判断题(正确打“√”、错误打“×”,每题1分,共25分)()1. 能耗制动可用速度继电器进行控制。
( )2. 熔断器是一种主要用作短路保护的电器。
( )3. 电源变压器容量大 ,应采用降压启动。
( )4.中间继电器由于其触点数多,需装灭弧装置。
( )5. 电磁式时间继电器线圈可以通交、直流电流。
( )6. 熔断器应并联于电路中作为短路和严重过载保护。
()7. 电气原理图一般分电源电路、主电路和辅助电路。
()8. 万能转换开关是一种多挡式控制多回路的开关电器。
()9. 电流继电器有欠电流继电器和过电流继电器两类。
( )10. 按钮帽做成不同的颜色是为了各个按钮的美观。
( )11. 电压继电器在使用时,电压继电器线圈与负载串联。
()12. 时间继电器是实现触点延时接通或断开的保护电器。
( )13. 行程开关只能作控制电器,不可以作为保护电器。
( )14. 三相交流电源线各接点标记统一用a、b、c来表示。
( )15. 电流继电器在使用时,电流继电器线圈与负载应并联。
( )16. 断路器是一种既能实现控制又能实现保护的开关电器。
( )17. 接触器的线圈可以并接于电路中,也可以串接于电路中。
( )18. 熔体的额定电流是长期通过熔体不熔断的最大工作电流。
( )19. 热继电器的热元件整定电流值应与电动机的启动电流相等。
()20. 触头可以分为常开(动合)触头和常闭(动断)触头两类。
( )21. 数控机床低压电器包括控制电器、保护电器、执行电器。
………密………封………线………以………内………答………题………无………效……( )22. 热继电器的热元件应串接于主电路中,可以实现过载或短路保护。
( )23. 电气控制系统图中图形符号含有符号要素、一般符号和限定符号。
( )24. 熔断器一般用于机床控制电路中作为对电动机实现过载和短路保护。
1、再电动机的控制电路中,热继电器的作用是进行过载保护,而熔断器的作用是进行短路保护,两者不能进行互换。
2、型号为FX2N-32MR的PLC,它表示的含义包括如下几部分:它是基本单元,其输入输出总点数为32点,其中输入点数为16点,输出点数为16点;基本输出类型为继电器。
3、型号为FX2N-48MR的PLC,它表示的含义包括如下几部分:它是基本单元,其输入输出总点数为48点,其中输入点数为24 点,输出点数为24点;基本输出类型为晶体管。
4、笼型异步电机常用的电气制动方式有反接制动和能耗制动。
5、利用自身辅助触点,维持线圈通电的作用称为自锁;利用两个接触器的辅助触点相互控制,使得两个结束期在同一时间,只允许一个通电工作的控制作用,称为互锁。
6、FX系列PLC软元件编号由字母和数字组成,其中输入继电器和输出继电器用8进制数字编号,其他均采用10进制数字编号。
7、PLC的常用的编程语言为梯形图。
8、在三相异步电动机的星形,三角形降压起动电路中,其星形接法时的相电压为220V,而其三角形接法时的相电压为380 V。
9、PLC时通过一种周期扫描工作方式来完成控制的,每个周期主要包括输出采样、程序处理、输出更新三个阶段。
10、继电器系统是并行工作方式,而PLC是串行工作方式,因而在PLC 程序中,接点在程序中位置顺行的不同,可能会影响程序执行的结果。
11、存放管理、监控、指令解释等系统管理程序的寄存器为ROM,而存放用户编制的控制程序的存储器为RAM。
12、在未接受外力的原始状态时的接点,称为常开接点而处于接通状态时的接点,称为常闭接点。
1、在接触器正反转控制电路中,若正、反向控制的接触器同时通电,主回路会发生什么现象?(A)A、短路;B、开路;C、正常运转;D、什么都不会发生;2、FX系列PLC中SET,表示什么指令?(D)A、下降沿;B、上升沿;C、输入有效;D、置位;3、FX系列PLC中,16位加法指令应用:(B)A、DADD;B、ADD;C、SUB;D、MUL;4、M0~M15中,M0与M3数值均为1,其它都为0,那么,K4M0数值等于多少?(B)A、10;B、9;C、11;D、5;5、指令【T100 K5000】中定时器动作时间为(B)A、5秒;B、500秒;C、5000秒;D50秒;6、只执行一个扫描周期的16位乘法器指令时:(B)A、DADD;B、MULP;C、DSUB;D、DMUL;7、FX系列PLC中PLS,表示什么指令?(B)A、下降沿;B、上升沿;C、输入有效;D、输出有效;8、如果K2X0=H30,执行【ENCO X0 D0 K3】后,D0的值时多少:(D)A、2;B、3;C、4;D、5;9、FX系列PLC中,32位的数值传输指令是:(A)A、DMOV;B、MVO;C、MEAN;D、DSIN;10、M8002有什么功能:(D)A、置为功能;B、复位功能;C、常数;D、初始化功能;11、下列哪个输出寄存器时不存在的:(D)A、Y22;B、Y37;C、Y13;D、Y08;12、如果D0=H40(BCD),当执行【ZCP K10 K50 D0 Y0】后,下列哪个位是1?(B)A、Y0;B、Y1;C、Y2;D、Y3;13、M8013的脉冲输出周期是多少?(A)A、1秒;B、13秒;C、10秒;D、1分钟;14、当X0=X3=1及X1=X2=0时,则执行程序【MOV K1X0 V0】和【MOV D10V0 D30V0】后,下列哪个数据流是正确的:(D)A、D5→D25;B、D18→D35;C、D15→D35;D、D19→D39;15、在控制路线中,如果两个常开触点串联,则他们是(B)关系。
四川省自考电气与可编程可编程控制技术复习题第一章常用低压控制电器一、单项选择题1、电磁机构中,吸引线圈的作用是【A】A、将电能转化成磁场能量B、将磁场能转化成电能C、接通电路D、断开电路2、交流接触器铁心上的短路环的作用是【A】A、消除铁心振动B、便于散热C、减缓铁心冲击D、增大铁心磁通3、把线圈额定电压为220V 的中间继电器线圈误接入380V 的交流电源上会发生的问题是【C】A、中间继电器正常工作B、中间继电器强烈震动C、烧毁线圈D、烧毁触点4、交流接触器线圈通以交流电,用来分断或接通主电路的是交流接触器中的元件是【B】A、辅助触点B、主触点C、线圈D、衔铁5、交流接触器的电气文字符号是【D】A、KAB、KTC、SBD、KM6、接触器的自锁环节在电动机电路中的作用是【B】A、过电流保护B、欠电压保护C、长期过载D、过电压保护7、电磁式交流接触器的铁心端面上必须安装的短路环的材质是【B】A、铝制B、铜制C、合金D、铂材料8、下面不是接触器的组成部分【D】A、电磁机构B、触点系统C、灭弧装置D、脱扣机构9、电磁机构中衔铁可靠地被吸住的条件是【C】A、电磁吸力等于弹簧反力B、电磁吸力小于弹簧反力C、电磁吸力大于弹簧反力D、电磁吸力大于等于弹簧反力10、热继电器中双金属片的弯曲作用是由于双金属片【C】A、温度效应不同B、强度不同C、膨胀系数不同D、所受压力不同11、热继电器在电动机电路中的作用是【C】A、过电流保护B、欠电压保护C、长期过载保护D、过电压保护12、热继电器器的电气文字符号是【D】A、FUB、KMC、KAD、FR13、热继电器中的热元件串接于电动机的【A】A、主电路B、控制电路C、照明电路D、电源电路14、热继电器中的常闭触头串接于电动机的【B】A、主电路B、控制电路C、照明电路D、电源电路15、熔断器是在电动机电路中的作用是【C】A、过电流保护B、欠电压保护C、短路保护D、过电压保护16、熔断器的电气文字符号是【A】A、FUB、KMC、KAD、FR17、在控制线路中,速度继电器所起到的作用是【D】A、过载保护B、过压保护C、欠压保护D、速度检测18、速度继电器主要用于笼型异步电动机的【C】A、正反转控制B、启动控制C、停车控制D、反接制动19、低压断路器的作用是【A】A、有短路保护,有过载保护B、有短路保护,无过载保护C、无短路保护,有过载保护D、无短路保护,无过载保护20、刀开关安装时,手柄要求放置的方向是【C】A、向左B、向右C、向上D、向下21、位置开关是利用运动部件的行程位置实现控制的电器元件,常用于【C】A、正反转B、远程C、自动往返D、点动22、单向运行的三相异步电动机反接制动控制线路中,速度继电器触头复位时,转速低于【D】A、150r/minB、130r/minC、110r/minD、100r/min23、通电延时型时间继电器常开触点的电气符号是【D】24、时间继电器通电延时型常开触点的动作特点是【B】A、线圈得电后,触点延时断开B、线圈得电后,触点延时闭合C、线圈得电后,触点立即断开D、线圈得电后,触点立即闭合25、利用机械部件位移来切换电路的自动电器是【D】A、速度继电器B、接触器C、热继电器D、行程开关二、判断改错题1、电流继电器的线圈应与负载串联,线圈匝数少且线径粗。
