汽车LED前照灯改装教程培训文件

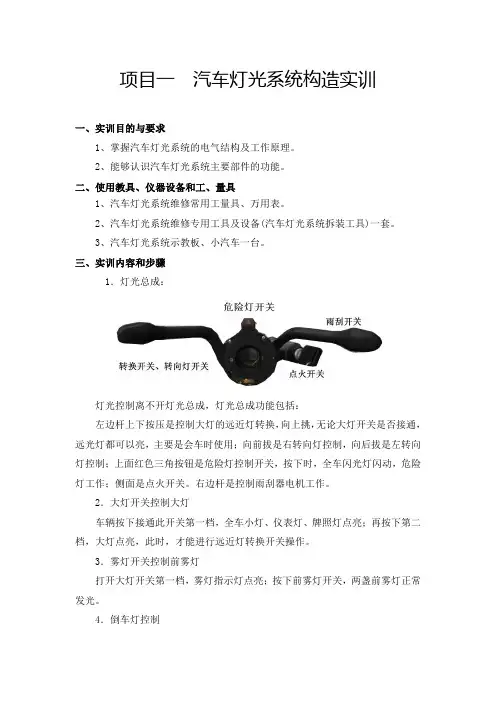

项目一汽车灯光系统构造实训一、实训目的与要求1、掌握汽车灯光系统的电气结构及工作原理。

2、能够认识汽车灯光系统主要部件的功能。

二、使用教具、仪器设备和工、量具1、汽车灯光系统维修常用工量具、万用表。

2、汽车灯光系统维修专用工具及设备(汽车灯光系统拆装工具)一套。

3、汽车灯光系统示教板、小汽车一台。

三、实训内容和步骤1．灯光总成：灯光控制离不开灯光总成，灯光总成功能包括：左边杆上下按压是控制大灯的远近灯转换，向上挑，无论大灯开关是否接通，远光灯都可以亮，主要是会车时使用；向前拔是右转向灯控制，向后拔是左转向灯控制；上面红色三角按钮是危险灯控制开关，按下时，全车闪光灯闪动，危险灯工作；侧面是点火开关。

右边杆是控制雨刮器电机工作。

2．大灯开关控制大灯车辆按下接通此开关第一档，全车小灯、仪表灯、牌照灯点亮；再按下第二档，大灯点亮，此时，才能进行远近灯转换开关操作。

3．雾灯开关控制前雾灯打开大灯开关第一档，雾灯指示灯点亮；按下前雾灯开关，两盏前雾灯正常发光。

4．倒车灯控制按下倒车灯开关，位于尾灯总成内的倒车灯发光，倒车灯点亮。

5．刹车灯控制按下刹车灯开关，位于尾灯总成内的刹车灯发光，刹车灯点亮。

6．顶灯控制调整顶灯开关，控制顶灯发光。

7．保险和继电器总成使用当灯光台架出现故障时，检查主要是保险，学会读懂保险总成；灯光控制继电器的应用，学会使用继电器。

四、实训操作注意事项1．检查元器件线路时，要求使用数字式万用表，增加准确度；2．使用前，先插上电源插头，再打开点火开关；关闭电源前，先关闭点火开关，再拔下电源插头；3．测量台架有关参数时，不得短路台架上的接线端子，防止出现短路事故；4．台架检修时，注意不能在测量端子上借电，因为端子线只用于测量，不能用于对大功率元器件供电；5．台架检修时，注意220V高压电触点，防止高压伤人或损坏低压线路元器件；6．安装12V接头时，要分清正负极，防止线路短路，损坏导线和元器件；7．禁止短路面板上的检测端子，以防短路损坏导线和元器件。

每当我看到很多人想买汽车灯具，但又无从下手，单从网上查询，信息量都不是集中的，众说风云，而且懂的人和不懂的人意见都有，不知所从，于是我们萌生了一个想法，写一篇专业的汽车灯具改装和保养的教程，汇聚无数人的想法和经验，以及踩过的雷和坑，希望对大家有所帮助。

本人从事了10年的LED灯具设计，从火车前照灯，地铁前照灯，军舰探照灯，汽车射灯，自行车灯，手电筒这种远射型的灯具，到天花灯，室内射灯，橱柜射灯，洗墙灯，户外投光灯，路灯，投影仪，手术台无影灯，等等等等。

从专业的角度把车灯整体分析一遍，车灯是一把双刃剑，用好了如鱼得水，用不好受伤的首先是自己，只要你耐心地看完本文，相信你会对灯具有一个全新的了解和认识。

10/27到此本文将从四个方面来阐述汽车灯具，如果你只是想换个卤素灯泡，那只看初级改装就好了，里面写的清清楚楚，有哪些灯泡可以选择，再也不用去网上找半天了，我们都已经做好了可选的对比表格，换个灯泡费用大约一两百;如果你想改装氙气大灯，包括自己动手改，那就要看初级和中级改装两个部分(上篇)，这里面写明了所有氙气灯的配件及用途，还有可选型号和方案，以及改装过程中会碰到的问题和应对方案，从自己改装到店里改装，费用从几百到几千不等;如果您想安装汽车LED灯泡或汽车射灯和越野车顶灯，多少瓦能照多远的距离，以及如何给车辆专业的配光，那么就要把四个部分全部看完(上、中、下篇)，费用在几十到两、几千不等，这四部分至少有一半儿以上的内容是在网上查阅不到的，属于本团队原创的内容，相信看完这四个部分，你也会是汽车灯具的改装高手了，当然我相信你也会帮忙分享和转发的。

全部内容如下图：初级改装1.1 卤素前大灯：这个陪伴了我们多少年的记忆，而且今天依然是在大面积使用着卤素大灯，其实单个卤素灯泡也就1000流明的发光量，20多流明每瓦，发光效率有点低，配合这种复合型(R面)反光罩，其利用率也就40%左右，对，你没有看错，真正能用到也就400流明左右，其他的光不是被遮盖掉就是消掉，又加上左右大灯外观还必须做到对称，而光型却是恰恰相反的，所以能利用的光确实很少。

LED灯具知识培训教程1.引言随着科技的不断发展，LED灯具已经成为了照明领域的主流产品。

与传统灯具相比，LED灯具具有节能、环保、寿命长等优点，被广泛应用于家庭、商业、工业等领域。

为了帮助大家更好地了解LED灯具的相关知识，本文将为大家提供一份详细的LED灯具知识培训教程。

2.LED灯具的基本原理LED（LightEmittingDiode）即发光二极管，是一种能够将电能转化为光能的半导体器件。

LED灯具的基本原理是通过电流使半导体材料发光，从而实现照明的目的。

与传统灯具相比，LED灯具具有更高的光效和更低的能耗，因此在照明领域得到了广泛的应用。

3.LED灯具的分类（1）点光源LED灯具：点光源LED灯具是指发光角度较小，发光面积较小的LED灯具，如LED灯泡、LED射灯等。

（2）线光源LED灯具：线光源LED灯具是指发光角度较小，发光面积较长的LED灯具，如LED灯带、LED灯条等。

（3）面光源LED灯具：面光源LED灯具是指发光角度较大，发光面积较大的LED灯具，如LED面板灯、LED天花灯等。

4.LED灯具的优缺点（1）节能：LED灯具的光效高，能耗低，与传统灯具相比，可以节省大量的电能。

（2）环保：LED灯具不含汞等有害物质，不会对环境造成污染。

（4）响应速度快：LED灯具的响应速度快，可以实现即时开关。

（5）色彩丰富：LED灯具可以通过调整电流和电压，实现丰富的色彩变化。

LED灯具的缺点主要包括：（1）价格较高：LED灯具的价格相对较高，但随着技术的进步，价格逐渐降低。

（2）散热问题：LED灯具的散热问题需要解决，否则会影响LED灯具的寿命和光效。

5.LED灯具的选择与安装（1）功率：根据使用场所的照明需求，选择合适的LED灯具功率。

（2）色温：根据使用场所的氛围需求，选择合适的LED灯具色温。

（3）显色指数：根据使用场所的显色需求，选择合适的LED灯具显色指数。

（1）避免直接暴露在阳光下，以免影响LED灯具的使用寿命。

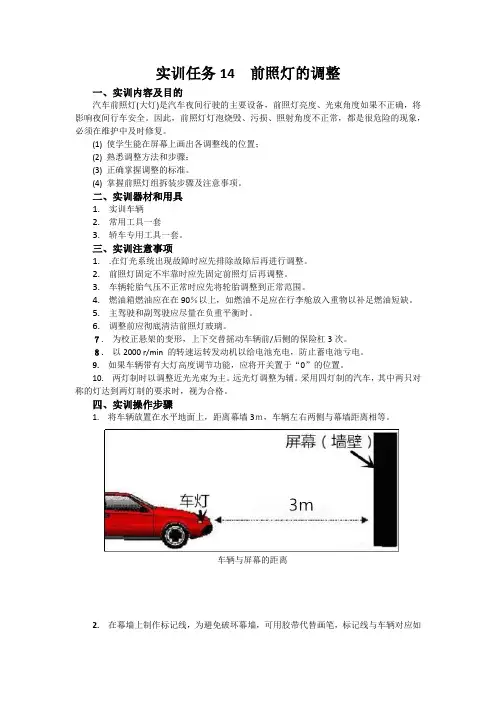

实训任务14前照灯的调整一、实训内容及目的汽车前照灯(大灯)是汽车夜间行驶的主要设备，前照灯亮度、光束角度如果不正确，将影响夜间行车安全。

因此，前照灯灯泡烧毁、污损、照射角度不正常，都是很危险的现象，必须在维护中及时修复。

(1) 使学生能在屏幕上画出各调整线的位置；(2) 熟悉调整方法和步骤；(3) 正确掌握调整的标准。

(4) 掌握前照灯组拆装步骤及注意事项。

二、实训器材和用具1.实训车辆2.常用工具一套3.轿车专用工具一套。

三、实训注意事项1..在灯光系统出现故障时应先排除故障后再进行调整。

2.前照灯固定不牢靠时应先固定前照灯后再调整。

3.车辆轮胎气压不正常时应先将轮胎调整到正常范围。

4.燃油箱燃油应在在90％以上，如燃油不足应在行李舱放入重物以补足燃油短缺。

5.主驾驶和副驾驶应尽量在负重平衡时。

6.调整前应彻底清洁前照灯玻璃。

７.为校正悬架的变形，上下交替摇动车辆前/后侧的保险杠3次。

８.以2000 r/min 的转速运转发动机以给电池充电，防止蓄电池亏电。

9.如果车辆带有大灯高度调节功能，应将开关置于“0”的位置。

10.两灯制时以调整近光光束为主。

远光灯调整为辅。

采用四灯制的汽车，其中两只对称的灯达到两灯制的要求时，视为合格。

四、实训操作步骤1.将车辆放置在水平地面上，距离幕墙3ｍ，车辆左右两侧与幕墙距离相等。

车辆与屏幕的距离2.在幕墙上制作标记线，为避免破坏幕墙，可用胶带代替画笔，标记线与车辆对应如图。

①车中心垂直线②车灯中心高度水平线H ③左车灯中心垂直线V ④右车灯中心垂直线V标记线与车辆对应图（1）在幕墙上贴一条垂直的胶带或标记，可参考多数车辆的车标。

使标记线与车辆的中心线对齐，作为车中心垂直线。

（2）测量灯泡中央位置到地板的距离，将该标记对应转移幕墙上的水平胶带或标记用作车灯中心高度水平线。

（3）测量车辆中线与各前照灯中心的距离。

将该标记对应转移到幕墙上。

在幕墙上参照各前照灯灯炮的中心线贴垂直胶带或标记。

这些年来，随着社会的发展与外国文化的影响，改装风越来越盛，从整车改装到某个部件改装，各个项目，几乎是应有尽有，车灯改装便是其中一个火热的项目。

想要从事这一行业的人员首先需要汽车改灯技术学习培训，在这里向大家推荐动力灯改。

那么车灯改装技术该去哪培训？如何在短短几天掌握这门手艺？不管是为了自己动手改装爱车，亦或是为了开个车灯改装店，成就一番事业，前提都是得先学会车灯改装技术。

动力灯改已经对外提供技术培训两年了，十足的改灯经验，先进的改灯工艺，已不再是以往定位板固定的老工艺，大大缩短了改灯时间，改善了安装工艺，提高了工艺精度，使改装的效果更标准。

好多做汽车美容，汽车镀膜等等商家，对着一些变化感受深，因为在工作的过程中跟车主打交道，就会知道车主对汽车改装方面的需求，尤其是对车灯灯光升级，可是车灯升级又不是一般汽修师傅就可以去做的，一定要足够的技术积累才可以做到。

而这些就需要教学一定要注重实践教学，可是这样无意成本是很高的，这就造成学费高昂，在这里建议有意学习车灯改装技术的，最好选择专注于车灯改装培训的机构，动力灯改做车灯改装应用培训有十足的经验。

动力灯改®，隶属于南京双业电子科技有限公司，成立于2013年，专注汽车灯光升级，手改系列双光透镜、氙气灯泡、安定器、易改件、天使眼、恶魔眼集批发、零售于一体，是国内外各大品牌海拉、飞利浦、欧司朗、法雷奥、小糸、华科、澳兹姆等的授权经销商。

飞利浦氙气车灯江苏省服务商，飞赫®车灯高配内胆产品江苏省授权总代理，UPS阿帕®江苏省授权服务商，大灯总成系列时宇®车灯品牌授权代理、探陆泽®车灯品牌授权代理。

我们将秉着：“客户至上，质量至上，不断超越创新”的经营理念，为顾客提供安心、省心、放心的产品与服务。

一、实训目的通过本次实训，使学生掌握汽车前大灯的拆装方法，熟悉汽车前大灯的结构和功能，提高学生实际操作能力，为今后从事汽车维修工作打下基础。

二、实训时间2022年X月X日三、实训地点汽车维修实训室四、实训内容1. 汽车前大灯的结构与功能2. 汽车前大灯的拆装步骤3. 拆装过程中的注意事项五、实训过程1. 汽车前大灯的结构与功能汽车前大灯是汽车照明系统的重要组成部分，主要负责夜间行车时的道路照明。

汽车前大灯包括以下几部分：（1）灯泡：负责产生光线，目前常用的有卤素灯泡、氙气灯泡、LED灯泡等。

（2）反光镜：将灯泡发出的光线聚焦成平行光束，提高照明效果。

（3）配光镜：将反光镜聚焦的光线进行分配，使光线照在道路上，确保行车安全。

（4）灯座：固定灯泡，并连接电源。

（5）接线：连接灯座与汽车电路。

2. 汽车前大灯的拆装步骤（1）打开发动机舱盖，观察前大灯背部的汽车部件布局情况。

（2）拧下车灯盖，注意因车型的不同拆除车灯盖的方法会有细微差别。

（3）用力拔下带电源线的灯座，拔的时候注意用手按住车灯以免损坏。

（4）松开灯座卡簧，取出车灯。

（5）拔掉线束，将车灯总成拆下。

（6）安装新的大灯总成，步骤为拆卸的反序。

3. 拆装过程中的注意事项（1）在拆装过程中，注意保持车灯清洁，避免灰尘进入。

（2）拆卸灯泡时，注意不要用力过猛，以免损坏灯泡。

（3）安装灯泡时，注意灯泡的型号和功率，避免因型号不符或功率过高而损坏灯泡。

（4）拆装过程中，注意安全，避免发生意外伤害。

（5）拆装完毕后，检查车灯的照明效果，确保正常。

六、实训总结通过本次实训，我掌握了汽车前大灯的拆装方法，熟悉了汽车前大灯的结构和功能。

在实训过程中，我严格遵守操作规程，注意安全，提高了实际操作能力。

在今后的工作中，我会继续努力学习，不断提高自己的技术水平，为我国汽车维修事业贡献自己的力量。

七、实训心得1. 通过本次实训，我深刻体会到理论知识与实际操作相结合的重要性。

大灯改装详细课程设计一、课程目标知识目标：1. 学生能理解大灯改装的基本原理，掌握大灯的类型及特点；2. 学生能了解大灯改装的法律法规，知道改装过程中的安全标准；3. 学生能掌握大灯改装所需的相关电子元件知识，如电阻、电容等。

技能目标：1. 学生能运用所学知识，进行大灯改装的设计与施工；2. 学生能运用测量工具，进行大灯改装过程中的数据测量与调整；3. 学生能通过实践操作，掌握大灯改装的基本技巧和注意事项。

情感态度价值观目标：1. 学生培养对汽车改装文化的兴趣，提高对汽车行业的认识；2. 学生树立安全意识，遵循法律法规，养成良好的改装习惯；3. 学生培养团队协作精神，学会分享、交流，提高沟通能力。

课程性质：本课程为汽车维修与改装学科的教学内容，结合学生的年级特点，注重实践性与实用性。

学生特点：学生处于青春期，对新鲜事物充满好奇，动手能力强，但安全意识较弱。

教学要求：结合学生特点，注重理论与实践相结合，强化安全意识，培养实际操作能力。

通过本课程的学习，使学生达到课程目标，提高综合素养。

二、教学内容1. 大灯改装原理及类型：讲解大灯改装的基本原理，分析不同类型大灯的特点及适用场景，如卤素灯、氙气灯、LED灯等。

相关教材章节：第二章 汽车照明系统及其设备2. 大灯改装法律法规及安全标准：介绍我国大灯改装相关法律法规，强调改装过程中的安全标准及注意事项。

相关教材章节：第三章 汽车改装法律法规及安全标准3. 大灯改装所需电子元件知识：讲解改装过程中涉及到的电子元件，如电阻、电容、控制器等，并分析其作用。

相关教材章节：第四章 汽车电子元件及其应用4. 大灯改装设计与施工：教授大灯改装的设计方法，指导学生进行实际操作，包括测量、选材、安装等环节。

相关教材章节：第五章 汽车照明系统改装实务5. 大灯改装实践操作：组织学生进行实践操作，巩固所学知识，提高动手能力。

相关教材章节：第五章 汽车照明系统改装实务6. 大灯改装案例分析：分析典型大灯改装案例，让学生了解改装过程中的常见问题及解决方法。
