直流电机启动

直流电机为什么不能直接启动？
直流电机直接启动，其冲击电流可高达10~20倍额定电流，因为电枢电阻Ra很小，所以直接启动时启动电流很大。

这样对直流电源要求较高，并且其转速不受控制易造成飞车，又容易造成机械损伤。

所以一般要求：功率小于2kW的直流电动机允许采用变阻器起动；功率大于2kW的直流电动机应采用多级变阻器或调压器降低电压之后逐渐升压起动。

具体来讲是这要的：
由于直流电机电枢回路电阻和电感都较小，而转动体具有一定的机械惯性，因此当直流电机接通电源后，起动的开始阶段电枢转速以及相应的反电动势很小，起动电流很大。

最大可达额定电流的15～20倍。

这一电流会使电网受到扰动、机组受到机械冲击、换向器发生火花。

因此直接合闸起动只适用于功率不大于4千瓦的电动机（起动电流为额定电流的6～8倍）。

为了限制起动电流，常在电枢回路内串入专门设计的可变电阻,其
原理接线见图。

在起动过程中随着转速的不断升高及时逐级将各分段电阻短接，使起动电流限制在某一允许值以内。

这种起动方法称为串电阻起动，非常简单，设备轻便，广泛应用于各种中小型直流电动机中。

但由于起动过程中能量消耗大，不适于经常起动的电机和中、大型直流电动机。

但对于某些特殊需要，例如城市电车虽经常起动，为了简化设备，减轻重量和操作维修方便，通常采用串电阻起动方法。

对容量较大的直流电动机，通常采用降电压起动。

即由单独的可调压直流电源对电机电枢供电，控制电源电压既可使电机平滑起动，又能实现调速。

此种方法电源设备比较复杂。

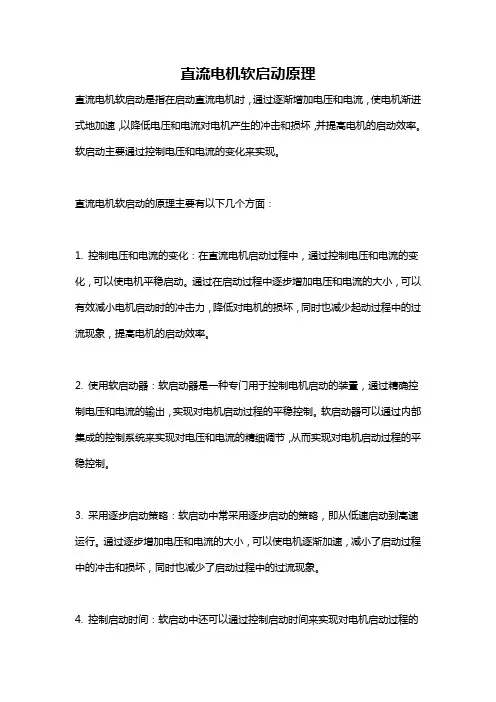

直流电机软启动原理直流电机软启动是指在启动直流电机时，通过逐渐增加电压和电流，使电机渐进式地加速，以降低电压和电流对电机产生的冲击和损坏，并提高电机的启动效率。

软启动主要通过控制电压和电流的变化来实现。

直流电机软启动的原理主要有以下几个方面：1. 控制电压和电流的变化：在直流电机启动过程中，通过控制电压和电流的变化，可以使电机平稳启动。

通过在启动过程中逐步增加电压和电流的大小，可以有效减小电机启动时的冲击力，降低对电机的损坏，同时也减少起动过程中的过流现象，提高电机的启动效率。

2. 使用软启动器：软启动器是一种专门用于控制电机启动的装置，通过精确控制电压和电流的输出，实现对电机启动过程的平稳控制。

软启动器可以通过内部集成的控制系统来实现对电压和电流的精细调节，从而实现对电机启动过程的平稳控制。

3. 采用逐步启动策略：软启动中常采用逐步启动的策略，即从低速启动到高速运行。

通过逐步增加电压和电流的大小，可以使电机逐渐加速，减小了启动过程中的冲击和损坏，同时也减少了启动过程中的过流现象。

4. 控制启动时间：软启动中还可以通过控制启动时间来实现对电机启动过程的调节。

通过调整启动时间的长短，可以使电机以不同的速度启动，从而满足不同的启动需求。

直流电机软启动的优点主要表现在以下几个方面：1. 电机启动平稳：软启动过程中通过逐步增加电压和电流的大小，可以使电机启动平稳，减小启动时的冲击和损坏。

2. 减少起动过程中的过流现象：软启动过程中通过控制电压和电流的变化，可以减少过流现象的发生，提高电机启动的效率。

3. 增加电机的使用寿命：软启动可以有效减小电机启动时的冲击力，降低对电机的损坏，从而延长电机的使用寿命。

4. 减少电网负载：软启动通过逐步增加电压和电流的大小，可以减少电网在电机启动时的负载，避免对电网造成过大的影响。

5. 提高电机的效率：软启动可以平稳地控制电机的启动过程，避免了突然加速或停车对电机的损坏，从而提高了电机的运行效率。

直流电动机常用的启动方法直流电动机是一种常见的电动机类型，广泛用于各种工业生产与民用设备中。

对于直流电动机的启动方法，有很多种不同的选择，这些选择的依据包括电动机的型号、工作环境、驱动力矩的大小以及控制方式等因素。

下面是10种关于直流电动机常用的启动方法，并分别进行详细描述。

1. 电阻启动法电阻启动法是直流电动机最常见的启动方式，其原理是通过依次接入不同电阻来使电动机的起动电流随之逐渐减小。

当起动电流达到设定的安全范围之后，电阻便会逐渐减少，直到电机正常运行。

这种启动方式起动起来比较平稳，价格较为低廉。

电阻启动法需要使用大量的电阻器，造成能量的浪费。

2. 串联启动法串联启动法是一种将电动机的电源与电阻器串联连接在一起的启动方法。

与电阻启动法相似，它也是通过连续连接电阻器来降低电流的方法来启动电动机，与电阻启动不同的是，串联启动法每次只启动一个电阻器。

这种启动方式对电机来说更加低温，启动更加快速。

在起动阶段，会产生高电压，并且会造成能量的浪费。

3. 并联启动法并联启动法是一种将电动机的电源与电阻器并联连接在一起的启动方法。

并联启动法直接输入电机供电电压，通常需要通过控制继电器来控制电动机的启动。

这种启动方式比较经济实用，并且启动过程中对电机起动电流和电机结构的影响最小。

4. 自励磁通启动法自励磁通启动法是通过电机冷态下挂上外接的直流电源，使电机发生自励磁通，再接上负载进行启动。

这种启动方法具有启动电流小，启动时间短，启动前不需预充电等特点。

但是自励磁通启动方式不适用于需要一直处于低速转动状态的电机。

5. 逆励磁通启动法逆励磁通启动法是通过将直流电动机转子两端分别接上两个反向或相同的电极来实现启动的方法。

这种启动方式不需要任何外接电阻器和其他控制器等，启动过程非常快速。

在实际使用中，逆励磁通启动需要一定的起动电流，不利于电机的长时间运转。

6. 惯性位移启动法惯性位移启动法也称为惯性磁力启动法，是一种利用电机转子上的惯性力和轴承摩擦力产生的惯性磁力来实现启动的方法。

直流电动机的启动、调速、反转与制动（一）摘要本文介绍了直流电动机的启动、调速、反转和制动等方面的基础知识和实际操作技巧。

通过了解直流电动机的工作原理，我们能够更好地掌握如何实现电动机的启动、调速、反转和制动控制。

一、直流电动机的基本原理直流电动机是应用广泛、使用最为普及的一类电动机，它利用直流电的力线作用于定子和转子中导体的电流而产生旋转力矩。

直流电动机的基本构成包括：定子、转子、集电环、电枢、永磁体等部分，其中电枢是电机的主要转换元件。

当电机通电后，电枢内的导体会在磁场作用下受到力矩而旋转，从而带动转子旋转。

电枢外接电源，因此电流方向不断变化，导致电枢上每一根导体均不断变化着受到力矩的方向，当导体在磁场中转到过渡点时，力矩的作用方向就会随之改变，从而形成电枢稳定旋转，并实现电机的工作。

二、直流电动机的启动直流电动机的启动方式主要有自激励式启动和外激励式启动两种。

1. 自激励式启动自激励式启动是最常见的直流电动机启动方式，它是通过电枢产生的反电动势和自感作用来实现电机的启动的。

在自激励式启动过程中，需要使用一个发电机将直流电源产生的电流输出到电机的电枢上，此时，电枢上的导体会产生高速旋转，并在磁场作用下产生反电动势。

当电枢转速达到某一值时，反电动势的大小会超过电源电压，从而达到自我激励的目的，实现电机的启动。

2. 外激励式启动外激励式启动采用较大的磁场励磁电源来励磁电机的励磁绕组，使电机初期转矩增大，将电机启动起来。

外励磁通常使用同步电动机、串联机等至少具有较强磁场特性的电动机来实现。

三、直流电动机的调速1. 电枢调速电枢调速是一种常见的简单调速方式，它通过改变电枢电压的大小，控制电动机的转速。

具体来说，通过调节电枢上电流的大小和方向，可以实现电枢中磁通的改变，从而改变电机的转速。

但是，电枢调速方式容易产生调速失速现象，同时，由于电机负载的变化，需要不断调节电机的电压，使得调速操作比较麻烦。

2. 电阻调速电阻调速是通过在电机电路中加入电阻，从而改变电路阻抗大小，从而实现电机的转速调节。

他励直流电动机的启动方法直流电动机是一种常用的电动机类型，其启动方法有多种，下面我将详细介绍几种常见的启动方法。

1. 直接启动法直接启动法是最简单和常见的直流电动机启动方法。

该方法的基本原理是将直流电源直接连接到电动机的电枢和电枢绕组中，从而使电动机产生转矩，实现启动。

该方法适用于小功率的电动机，特别是要求启动时间较短且转矩较小的场合。

2. 电阻启动法电阻启动法是在直接启动法的基础上增加起动电阻，通过起动电阻的调节来改变电动机的转矩和启动电流。

这样可以降低启动电流、减小对电源和电动机的冲击，同时延长电动机的寿命。

在启动时，起动电阻接入电枢回路，随着电动机转速的逐渐上升，逐渐减小起动电阻的接入量，直到全压法。

3. 电压变频启动法电压变频启动法是通过调节电压和频率来控制电动机启动的方法。

其主要原理是通过变频器将电源的固定电压和频率转换为可调的电压和频率，以实现电动机的平稳启动。

该方法适用于中小功率的电动机，并且可以实现起动转矩平稳调节，避免启动过程中的冲击和电动机的热保护。

4. 惰性启动法惰性启动法是一种通过改变电动机绕组接入方式，在启动时降低电枢电源电压减小电枢回路电阻，从而减小电动机启动时的起动电流和转矩。

该方法适用于对启动电流要求较小的场合，能够有效降低起动对电源和电动机的影响。

5. 自耦变压器启动法自耦变压器启动法是通过将变压器的辅助绕组与电动机连接，自耦变压器提供起动能时，使电动机实现先低压起动，再逐渐升压，从而保护电动机免受起动过程的冲击。

该方法适用于较大功率的电动机，能够提供较稳定的起动性能和较小的启动电流。

总的来说，直流电动机的启动方法有多种，根据实际需求和电动机的特性选择合适的启动方法非常重要。

不同的启动方法有各自的优缺点，需要根据具体情况进行选择。

在实际应用中，还可以根据需要采用多种启动方法的组合，以达到更好的启动效果和保护电动机的目的。

一、实训目的本次实训旨在通过对直流电机启动过程的学习和实际操作，使学生了解直流电机的基本原理、结构特点以及启动过程中的关键技术。

通过实训，提高学生对直流电机控制系统的认识，培养动手实践能力和故障排除能力。

二、实训内容1. 直流电机基本原理及结构（1）直流电机的工作原理：直流电机通过电磁感应产生转矩，驱动负载旋转。

当电机的线圈通过直流电流时，线圈在磁场中受到力的作用，从而产生转矩，使电机旋转。

（2）直流电机的结构：直流电机主要由定子、转子、电刷、换向器和端盖等部分组成。

2. 直流电机启动过程及关键技术（1）启动过程：直流电机启动时，需要先使电机转子旋转起来，然后逐渐增加电流，以达到额定转速。

（2）关键技术：①启动转矩：启动转矩是电机启动时克服静摩擦力所需的转矩。

启动转矩越大，电机启动速度越快。

②启动电流：启动电流是电机启动时线圈中通过的电流。

启动电流越大，电机启动转矩越大。

③启动时间：启动时间是电机从静止到达到额定转速所需的时间。

3. 直流电机启动实训步骤（1）准备实训器材：直流电机、电源、启动装置、电流表、电压表、转速表等。

（2）连接电路：按照实训要求，将直流电机、电源、启动装置等连接好。

（3）观察电机启动过程：启动电机，观察启动转矩、启动电流、启动时间等参数。

（4）调整启动参数：根据观察结果，调整启动装置，使电机启动过程满足要求。

（5）记录数据：记录电机启动过程中的各项参数，如启动转矩、启动电流、启动时间等。

（6）分析数据：对记录的数据进行分析，找出影响电机启动的关键因素。

三、实训结果与分析1. 实训结果通过本次实训，学生对直流电机启动过程有了直观的认识，掌握了启动过程中的关键技术。

在实训过程中，成功启动了直流电机，并记录了启动转矩、启动电流、启动时间等参数。

2. 数据分析（1）启动转矩：在实训过程中，电机启动转矩满足要求，说明电机具备足够的启动转矩。

（2）启动电流：启动电流较大，说明电机启动时需要较大的电流来克服静摩擦力。

直流电机的启动方法直流电机的启动方法有很多种，以下将详细介绍几种常见的启动方法。

1. 直流电机的直接启动：直接将直流电源连接到直流电机的绕组，使其获得足够的电压和电流来启动。

这种方法简单直接，适用于小功率的直流电机。

但是，直接启动会产生较大的启动电流冲击，可能造成电网压降和电机烧毁。

2. 利用电阻启动：在直流电机的电源回路中添加一个外部电阻，通过调节电阻的大小来控制启动电压和电流。

启动时，先将电阻接入电路，限制初始电流，待电机达到设定转速后，再逐渐减小电阻的值，使电机获得全额电压。

这种方法可以减小启动时的电流冲击，保护电网和电机。

3. 利用变压器启动：通过变压器来调整电源电压，控制启动电机的电流。

在启动时，通过变压器将电机所需的启动电流限制在可接受范围内，待电机转速达到一定值后，逐渐增加变压器输出的电压，使电机获得额定电压。

这种方法适用于大功率电机的启动，可以减小电网负荷和电机启动时的电流冲击。

4. 利用电容启动：在直流电机的电源回路中添加一个起动电容，通过起动电容的电势差产生的电流相位差，使电机启动。

起动电容可以改变电机线路的相位，相当于改变了电压和电流的相对位置，从而产生助力启动的效果。

这种方法适用于小功率的直流电机，可以减小启动电流和启动扭矩。

5. 利用外加转矩启动：当电机的起动扭矩较大，超过了电机自身的启动扭矩时，可以通过外加转矩的方式来启动电机。

常见的外加转矩启动方法有电动机激励、外驱励、机械传动等，通过这些方式施加外力或外磁场，使电机获得足够的启动扭矩。

这种方法适用于启动难度较大或启动时负载较大的直流电机。

需要注意的是，不同的启动方法适用于不同规格和功率的直流电机，选择合适的启动方法可以保障电机的正常启动运行。

在选择启动方法时，需要综合考虑电机额定功率、转速、负荷情况以及所在工作环境等因素，并遵循电机制造商提供的启动参数和指导。

此外，在启动过程中要注意避免过载和过电流现象的发生，及时检查电机的运行状态和工作温度，确保电机的安全运行。

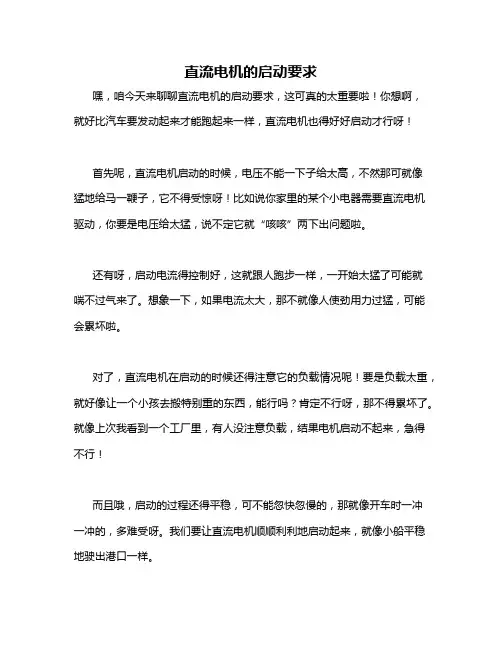

直流电机的启动要求
嘿，咱今天来聊聊直流电机的启动要求，这可真的太重要啦！你想啊，
就好比汽车要发动起来才能跑起来一样，直流电机也得好好启动才行呀！
首先呢，直流电机启动的时候，电压不能一下子给太高，不然那可就像
猛地给马一鞭子，它不得受惊呀！比如说你家里的某个小电器需要直流电机驱动，你要是电压给太猛，说不定它就“咳咳”两下出问题啦。

还有呀，启动电流得控制好，这就跟人跑步一样，一开始太猛了可能就
喘不过气来了。

想象一下，如果电流太大，那不就像人使劲用力过猛，可能会累坏啦。

对了，直流电机在启动的时候还得注意它的负载情况呢！要是负载太重，就好像让一个小孩去搬特别重的东西，能行吗？肯定不行呀，那不得累坏了。

就像上次我看到一个工厂里，有人没注意负载，结果电机启动不起来，急得不行！
而且哦，启动的过程还得平稳，可不能忽快忽慢的，那就像开车时一冲
一冲的，多难受呀。

我们要让直流电机顺顺利利地启动起来，就像小船平稳地驶出港口一样。

总之啊，直流电机的启动要求可真不少，每一个都得认真对待！只有这样，直流电机才能好好工作，为我们服务呀！我的观点就是，一定要重视直流电机的启动要求，这可关乎着它能不能正常运行，能不能发挥出它应有的作用呀！可别不当回事儿哦！。

直流电机的操作规程1. 引言直流电机是广泛应用于工业领域的一种电动机。

正确的操作和维护直流电机对于提高生产效率和延长设备寿命至关重要。

本文档旨在介绍直流电机的操作规程，帮助用户正确操作和维护直流电机。

2. 操作前的准备在操作直流电机之前，需要进行一些准备工作：2.1 检查电机的工作环境确保电机的安装环境符合相关要求，如通风良好、温度适宜等。

排除可能的危险因素，如易燃、易爆等条件。

2.2 检查电机的连接线路检查电机的连接线路是否正常，接头是否紧固可靠。

确保电机与电源的连接正确无误。

2.3 检查电机绝缘性能使用绝缘电阻计检测电机的绝缘性能，确保电机处于良好的工作状态。

3. 操作步骤3.1 启动电机在启动电机之前，确保电机的机械部分无阻力，并且负载轻。

按照以下步骤启动电机：1.打开电源开关，确保电源正常供电。

2.启动电机控制器，将电机转速调至最低档。

3.缓慢旋转电机的手动启动装置，启动电机。

3.2 运行电机在电机正常启动后，根据实际需要调整电机的运行参数，如转速、转向等。

在运行过程中，应注意以下事项：•注意观察电机运行是否平稳，有无异常噪音或振动等。

•避免将电机长时间工作在超负荷状态，以免损坏电机。

3.3 停止电机在停止电机之前，应先将电机负载卸下，并将电机转速调至最低档。

按照以下步骤停止电机：1.逐步减小电机转速，直至最低档。

2.关闭电机控制器，断开电源开关。

4. 维护保养正确的维护保养是保证电机正常运行和延长使用寿命的重要环节。

以下是一些常见的维护保养事项：4.1 清洁电机外壳定期清洁电机外壳，避免灰尘和杂物积累。

可以使用干净的布或刷子轻轻清除污垢。

4.2 润滑电机轴承根据电机使用情况，定期给电机轴承进行润滑。

使用合适的润滑剂，并按照电机使用手册的要求进行润滑。

4.3 定期检查绝缘性能定期使用绝缘电阻计检测电机的绝缘性能。

如发现绝缘性能下降，应及时采取措施修复。

4.4 定期检查电机连接定期检查电机的连接线路是否正常，接头是否紧固可靠。
