单按钮控制电路设计

1．控制要求要求用1个控制按钮控制1台电动机的启动和停止。

第1次操作按钮电动机启动，第2次操作按钮电动机停车，第3次操作按钮电动机启动，如此循环。

2．任务分析 PLC在工作时采用顺序循环扫描的工作方式来执行主循环程序OB1及子程序中的用户程序，在一个扫描周期的开始CPU对所有的输入端子上的信号进行集中采集，并将采1．控制要求要求用1个控制按钮控制1台电动机的启动和停止。

第1次操作按钮电动机启动，第2次操作按钮电动机停车，第3次操作按钮电动机启动，如此循环。

2．任务分析PLC在工作时采用顺序循环扫描的工作方式来执行主循环程序OB1及子程序中的用户程序，在一个扫描周期的开始CPU对所有的输入端子上的信号进行集中采集，并将采集结果保存在过程映像输入寄存器(I)，在程序执行期间不再考虑输入端子上信号的变化，而程序执行过程中所产生的中间结果则直接保存在存储器(M)或过程映像输出寄存器(Q)中，并不立即送到输出端子，而只有在当前扫描周期结束前才将程序执行的最终结果集中送到输出端子，对输出端子进行刷新。

如果对这种扫描方式理解不清楚，在编程时就会出现意想不到的结果。

以电动机的单按钮启停控制为例，如果用如图3-11所示的逻辑来实现看起来似乎可行-但是，如果仔细分析会发现当按一次按钮时，首先扫描到第一个程序段，会使KM变为1-并写入过程映像输出寄存器；当扫描到第二个程序段时，由于KM的过程映像输出寄存器已经为1，所以又会使KM变为0，结果无论如何都无法启动电动机。

由于PLC循环扫描的工作特殊性，不能直接用简单的逻辑实现电动机的单按钮控制，必须考虑在同一扫描周期内是否会出现运行状态的多次切换。

3．实施方案[方案1]用边沿指令及异或逻辑实现首先根据控制按钮SB_1信号状态设置状态标志，使用上升沿检测指令，保证每按动一次控制按钮，状态标志F1的状态只在当前扫描周期内起作用。

然后用状态标志F1与电动机(KM)当前的状态进行逻辑异或运算，由于按动控制按钮当前周期内F1=1，用F1与KM 相异或，就可以实现对电动机状态的转换，如果直接用KM来代替F1，将无法实现要求的功能。

一、常用电路图- 1 -1．单按钮控制两台电动机顺序启动反序停止- 1 -3．用两个时间继电器控制电动机间歇正反转- 2 -4．三地控制三相电动机正反转- 2 -5．两地控制一台电动机- 3 -6．频敏变阻启动原理图- 3 -7．用一个时间继电器,和三个按钮,控制一个灯220和电机380,要求电机能自动运行60秒停止-4 -8. 接近开关导通后电机停止接近开关断开后延时N秒电机启动- 4 -9.运用时间继电器使电磁铁动作2秒后复位,经过3分钟后动作2秒后复位,再经过5分钟后动作2秒复位- 5 -10. 利用电接点压力表自动控制水泵- 5 -11. 两台电动机既可分别启动和停止,也可以同时启动和停止. - 6 -12. 正转停止后,必须过预定的时间(如5S)后才能反转,反转停止后,必须过预定的时间(如5S)后才能正转- 6 -13. 用三个时间继电器控制正反转并要有间隙- 7 -14. 三相异步电动机转子串联电阻启动- 7 -15. 三相异步电动机启动控制线路图（带故障指示灯）- 8 -16. 双控及多地控制（照明) - 8 -18. 使电机有点动还有正常运行- 9 -19. 用3个继电器控制电动机断相保护- 9 -20. 用四个时间继电器控制正反转并要有间隙- 10 -21. 三相电动机在220V电压下正反转能耗制动- 10 -22. 三个地方控制一盏灯- 11 -23. 星三角降压的电路用4个交流接触器和一个时间继电器要做成可以正反转的电路并且可以自动和手动的- 11 -24. 延边三角形降压启动的原理图- 12 -25. 点动与长动的正反转控制电路- 12 -26. 用按钮开关(常开）启动电动机，用行程开关(常闭）停止电动机实物接线图- 13 -27用按钮开关(常开）启动电动机，用行程开关(常开）停止电动机实物接线图- 13 -28．四个地方控制一盏灯- 14 -29. 单相电能表加装互感器- 14 -31. 用一个3a的按钮通过继电器控制一个12v15a的电机- 15 -32. 全自动Y—- 15 -33. 二台电机按时间顺序起动由时间控制反序停止- 16 -34. 二台电机顺序起动反序停止- 16 -35. 控制一部电机，延时停止- 17 -36. 用万用表测电动机三相绕组头尾- 17 -37. 电动机可逆带限位控制电路实物接线图- 18 -38. 电动机可逆带限位控制电路原理图- 18 -39. - 18 -40. 缺相保护实物接线图- 19 -41. 缺相保护原理图- 19 -42. 频敏变阻器启动实物接线图- 20 -43. 自偶减压启动实物接线图- 20 -44. 时间继电器控制两台电动机先后启动- 21 -45. 星三角启动实物接线图- 21 -46. 三台电机顺序启动逆序停止电路- 22 -47. 用51单片机控制电磁继电器通断来控制减速电机的运转和停止- 22 -48. 多速电机接线- 23 -49. 正反转能耗制动- 23 -50. 电动机自锁线路实物连线图- 24 -51. 由12V电瓶获得两个的工作电压分别为9V和15V - 24 -52. 控制两台电机，第一台启动后第二台才能启动，第一台停止后第二台才能停止电路图 - 25 -53. 直流电动机正反转- 25 -54. 延时断电220V - 26 -55. 家庭供电- 26 -56. 调光线路- 27 -57. 双电容单相异步电动机接线图- 27 -58. 双电容单相异步电动机正反转接线图- 28 -59. 笼型电动机定子串联电阻降压启动的控制线路图- 28 -60. 单按钮控制电动机启、停线路图- 29 -62. 先是1号电动机启动,然后2,然后3,停止运行先是3停止,再是1,2 - 30 -63. 单相双值电容异步电动机连接倒顺开关- 30 -64. 可逆自偶减压启动器- 31 -65. 温度控制- 31 -66. 简单的实现延时自闭电路- 32 -67. 单相双值电容异步电动机接倒顺开关- 32 -68. 三台电动机按时间顺序启动控制线路- 33 -70. 单相三速电机定子线圈接线图- 34 -71. 二台电机顺序起动- 34 -72. 12V稳压电源- 35 -73. 用一个时间继电器和一个计数器控制一个直流电动机- 35 -74. 电动机可逆运行控制接线示意图- 36 -75. 三台电动机按先后顺序启动- 36 -76. 油泵加正反转- 37 -77. 全自动可逆Y—- 38 -78. 电气接线摸拟图- 39 -79. M7120A 平面磨床电路原理图- 40 -80. 双联开关控制两间房间电路图- 40 -81. 三相双层36槽二极绕组布线接线图图纸- 41 -82. 用一个40瓦电感镇流器带二支20瓦光管工- 41 -83. 单相电机正反转时间控制（不分主付绕组）- 42 -84. 单相电机正反转时间控制（分主付绕组）- 42 -85. 电动机接线盒- 43 -86. 双联开关控制多个灯泡并联电路图- 43 -87. 时间继电器和脚踏开关- 44 -88. 电动机要在两个不同的地方控制其正反转- 44 -89. 时间继电器和脚踏开关- 45 -90. 倒顺开关控制三相电动机- 45 -91. 蓄电池供电- 46 -92. 大功率整流- 46 -93. 自动控制电磁阀- 47 -94. 5V稳压电路- 47 -95. 避雷器接线- 48 -96. 电风扇遥控接线图- 48 -97. 三极管控制继电器- 49 -98. 配电箱- 49 -99. 利用两个时间继电器实现电动机可逆启动- 50 -100. 利用时间继电器可逆循环- 50 -101. 间歇运动- 51 -102. 简单的缺相保护- 51 -103. 水位控制- 52 -104. 自动升降黑板- 52 -105. 工件加工采用半自动方式第二页- 53 -106. 工件加工采用半自动方式第一页- 53 -107. 两台电动机顺序启动，反序制动- 54 -108. 220V电机装倒顺开关能控制正反转- 54 -109. 单相电动机正反转控制(分主、付绕组）通用- 55 -110. 单相电动机正反转控制(不分主、付绕组）- 55 -111. 7805 - 56 -112. Y—- 56 -113.反接制动- 57 -114. 用两个继电器三个开关控制三相电机正反转线路图- 57 -115. 双电源切换- 58 -116. 互感器跟电流表怎么接- 58 -117. 两台电动机顺序制动电气原理图- 59 -118. 家庭电路- 59 -119. 耳机线的结构图（横切面和解剖图）- 60 -120. 电瓶车电瓶抽取12V电源- 60 -121. 可以让12V继电器接通电源吸合，断开电源后还能保持3-5秒后断开- 61 -122. 电动机可逆启动控制- 61 -123. 频敏变阻器启动控制- 62 -124. 5V稳压电路- 62 -125. 桥式整流电- 63 -126. 制作小变压器- 63 -137. 全自动Y—- 64 -138. 电磁阀控制水泵- 65 -139. 接触器自锁接线图- 65 -140. 正反转（联锁、互锁）- 66 -141. 电动机自耦降压启动（自动控制电路) - 66 -142. 三相双路电源自供装置线路图- 67 -143. 12V的电瓶做输入电源降压到5V - 67 -144. 四台电动机顺序启动,反序停止- 68 -145. 三相电动机改为两相电动机接线图- 68 -145. 简易交流电源相序指示器- 68 -146. 三相四线有功电度表经流互感器接入详图- 69 -147. 电动机正反转带动工作台- 70 -148. QJU3 自耦减压... - 70 -149. 可以让4个和更多的灯轮流亮- 71 -150. 并联补偿电容器容量的计算、无功补偿节电量的计算- 71 -151. N个地方任意控制一盏灯- 72 -153. 水位开关、压力开关在线路上符号- 72 -二、电器的文字符号和图形符号-71-一、常用电路图1．单按钮控制两台电动机顺序启动反序停止2．三相异步鼠笼电动机电容制动控制电路图3．用两个时间继电器控制电动机间歇正反转4．三地控制三相电动机正反转5．两地控制一台电动机6．频敏变阻启动原理图7．用一个时间继电器,和三个按钮,控制一个灯220和电机380,要求电机能自动运行60秒停止8. 接近开关导通后电机停止接近开关断开后延时N秒电机启动9.运用时间继电器使电磁铁动作2秒后复位,经过3分钟后动作2秒后复位,再经过5分钟后动作2秒复位10. 利用电接点压力表自动控制水泵11. 两台电动机既可分别启动和停止,也可以同时启动和停止.12. 正转停止后,必须过预定的时间(如5S)后才能反转,反转停止后,必须过预定的时间(如5S)后才能正转13. 用三个时间继电器控制正反转并要有间隙14. 三相异步电动机转子串联电阻启动15. 三相异步电动机启动控制线路图（带故障指示灯）16. 双控及多地控制（照明)17. 镝灯接线图18. 使电机有点动还有正常运行19. 用3个继电器控制电动机断相保护20. 用四个时间继电器控制正反转并要有间隙21. 三相电动机在220V电压下正反转能耗制动22. 三个地方控制一盏灯23. 星三角降压的电路用4个交流接触器和一个时间继电器要做成可以正反转的电路并且可以自动和手动的24. 延边三角形降压启动的原理图25. 点动与长动的正反转控制电路26. 用按钮开关(常开）启动电动机，用行程开关(常闭）停止电动机实物接线图27用按钮开关(常开）启动电动机，用行程开关(常开）停止电动机实物接线图28．四个地方控制一盏灯29. 单相电能表加装互感器30. 五台电机循环运行工作过程：第一台启动后4分钟停止,第二台要在第一台运行到3分50秒时启动,第二台也运行4分钟停止,,,,,,,第五台启动运行4分钟后停止到第一台在第五台运行到3分50秒时启动以此循环运行.31. 用一个3a的按钮通过继电器控制一个12v15a的电机32. 全自动Y—△减压启动能耗制动33. 二台电机按时间顺序起动由时间控制反序停止34. 二台电机顺序起动反序停止35. 控制一部电机，延时停止36. 用万用表测电动机三相绕组头尾可以用万用表先区分6个线头，把相通的两个线头分为一相，6个线头就可以分为三相了，然后再判断绕组的头尾，具体方法：把万用表的直流毫安档打到最小一档，并将表笔接到三相绕组的某一组两端，而电池正负极接到另一相的两个线头上。

PLC课题设计设计课题：单按钮控制三台电机顺序起停控制系统专业班级：学生姓名：对应学号：指教教师：设计时间：2012 年12月21日目录一、设计题目 (3)二、选择方案 (3)三、控制要求 (3)四、设计内容 (3)1、型号选择 (3)2、主电路图 (4)3、控制电路图 (5)4、PLC外部接线图 (6)5、I/O分配表 (7)6、启动流程 (7)7、梯形图 (8)8、指令程序 (9)9、接线实物图 (9)五、小结 (10)附录…………………………………………………………………………参考文献一、设计课题：单按钮控制三台电机顺序起停控制系统二、选择方案：采用记数器控制，记录按下次数，通过计数器来控制开关的通断来达到所需目的。

三、控制要求：试设计一个控制电路。

有3台电动机，用一个按钮控制。

第1次按下按钮时，M1启动；第2次按下按钮时，M2启动；第3次按下按钮时，M3启动。

再按1次按钮3台电动机都停止。

四、设计内容：1、型号选择：经过多方面因素综合考虑，选择台达公司生产的PLC-台达DVP-ES2系列。

台达DVP-ES2系列的特性：（1）主机点数：16 / 24 / 32 / 40 / 60；（2）最大I/O点数：272 点；（3）程序容量：16K Steps ；（4）指令执行速度:0.54µS（基本指令）；（5）可扩展8台模拟量模块（16bit）；（6）通讯端口：内置1个RS-232口与2个RS-485口，兼容MODBUS ASCII / RTU通讯协议，且均支持Master功能；（7）高速脉冲输出：支持4点独立高速脉冲输出功能，(Y0、Y2)最高可达100kHz，（Y2、Y3）最高可达10kHz ；（8）内置四点高速计数器。

2、主电路图：需要启动三台电机，线路中需要接过载保护、继电器灯开关按键。

具体的主电路接线图如下：3、控制电路图：通过主控按钮SB1来控制三台电机，运用计数器以及复位功能来实现单按钮控制三台电机启动。

按钮控制LED灯教学设计1. 引言按钮控制LED灯是一种基本的电子电路设计，本文将介绍如何使用按钮控制LED灯的原理和步骤，以便初学者能够快速掌握这一基础知识。

2. 设备清单在开始设计之前，我们需要准备以下设备：- Arduino开发板- 面包板- LED灯- 跳线3. 原理介绍按钮控制LED灯的原理很简单，当按钮按下时，电流会经过按钮，然后流入LED灯，从而点亮LED灯。

当按钮松开时，电流断开，LED灯熄灭。

在这个过程中，Arduino开发板起到控制电流流动方向的作用。

4. 连接步骤接下来，我们将详细介绍按钮和LED灯的连接步骤：步骤1：将Arduino开发板连接到面包板上，确保线路连接正确并稳定。

步骤2：将一个跳线连接到Arduino开发板的数字引脚2上，并将另一端连接到面包板的一侧。

这将是我们的按钮引脚。

步骤3：将另一个跳线连接到面包板的相邻位置上，并将其另一端连接到LED的正极。

这将是我们的LED正极引脚。

步骤4：将第三个跳线连接到面包板的另一侧，并将其另一端连接到LED的负极。

这将是我们的LED负极引脚。

5. 代码编写在连接完成后，我们需要编写一段简单的Arduino代码来控制按钮控制LED灯的开关。

```int buttonPin = 2; //将按钮连接到数字引脚2int ledPin = 13; //将LED连接到数字引脚13void setup() {pinMode(ledPin, OUTPUT); //设置LED引脚为输出pinMode(buttonPin, INPUT); //设置按钮引脚为输入}void loop() {int buttonState = digitalRead(buttonPin); //读取按钮状态if (buttonState == HIGH) { //如果按钮按下digitalWrite(ledPin, HIGH); //点亮LED灯} else {digitalWrite(ledPin, LOW); //熄灭LED灯}}```6. 实验结果当我们上传了上述代码到Arduino开发板后，即可通过按钮控制LED灯的开关状态。

课程设计（论文）任务书机械工程院（部）测控教研室年月日课程设计（论文）成绩评定表前言目前人们已经意识到以工业控制机为核心的PLC控制系统的重要性，纷纷将或准备将组态控制技术类如自己的发展方向。

本设计将在充分了解配料车控制系统研究的基础上，结合实际操作要求，充分利用PLC 功能强大、操作简单、界面人性化的特点采用模块的形式，并立足现实制作出自动的动态控制。

通过PLC直接控制配料车的运行，故该设计具有一定的理论研究和工程实用价值。

目录第一章引言1.1 设计目的及意义-------------------------------------------------31.2 设计背景-------------------------------------------------------31.3 设计要求 ------------------------------------------------------4 第二章 PLC简介2.1 PLC含义-------------------------------------------------------52.2 PLC特点-------------------------------------------------------52.3 PLC基础知识---------------------------------------------------62.4 PLC应用领域---------------------------------------------------72.5 PLC的国内外状况-----------------------------------------------82.6 PLC构成-------------------------------------------------------102.7 PLC系统的其他设备---------------------------------------------112.8 PLC未来展望---------------------------------------------------13 第三章系统硬件设计3.1 PLC选型-------------------------------------------------------143.2 试验台介绍-----------------------------------------------------163.3 所用模块关系---------------------------------------------------163.4 实验板组成及使用方法-------------------------------------------17 第四章系统软件设计4.1 设计软件-------------------------------------------------------214.2 编程操作-------------------------------------------------------22 第五章系统实验调试5.1 PLC的调试-----------------------------------------------------285.2 调试步骤------------------------------------------------------29 第六章心得体会------------------------------------------------------34 致谢-------------------------------------------------------------------35 参考文献---------------------------------------------------------------36第一章引言1.1 设计目的及意义1. 了解常用电气控制装置的设计方法、步骤及设计原则；2. 学以致用，巩固书本知识。

《电器与可编程控制器应用技术》第4版第二篇习题1.PLC主要有那些功能？适用于什么场合？答：PLC把自动化技术，计算机技术和通信技术融为一体。

主要的功能有逻辑控制，定时控制，计数控制，步进控制，A-D与D-A转换，数据处理，通信与联网，对控制系统监控等功能。

可适用于开关量逻辑控制，顺序控制，定时和计数控制，闭环与过程控制，运动（位置）控制，多级网络控制，数据处理等。

2.PLC主要由哪几部分组成？各部分起什么作用？答：PLC主要由中央处理器CPU，存储器，输入输出接口，编程器组成。

其中中央处理器CPU是核心，它的作用是按一定的规律和要求读入被控对象的各种工作状态，然后根据用户所编制的的应用程序的要求去处理有关数据，最后再向被控对象送出相应的控制（驱动）信号。

存储器是保存系统程序和用户程序的器件。

输入接口采集现场各种开关接点的信号状态，并将其转化成标准的逻辑电平，输出接口用于输出电信号来控制对象。

编程器用于对用户程序进行编辑，输入，检查，调试和修改，并用来监视PLC的工作状态。

3.试简述PLC扫描工作的主要过程答：PLC扫描工作主要过程可分为输入采样（输入扫描）阶段，程序执行（执行扫描）阶段和输出刷新（输出扫描）阶段。

输入采样阶段：PLC以扫描工作方式按顺序将所有输入信号，读入到寄存输入状态的输入映像寄存器中存储，这一过程称为采样。

程序执行阶段：PLC按顺序对程序进行扫描，即从上到下，从左到右地扫描每条指令，并分别从输入映像寄存器和输出映像寄存器中获得所需数据进行运算，“处理”，再将程序执行的结果写入寄存执行结果的输出映像寄存器中保存。

输出刷新阶段：在执行完用户所有程序后，PLC将输出映像寄存器中的内容（存放执行的结果）送入到寄存输出状态的输出锁存器中，再去驱动用户设备，这就是输出刷新。

4.试述PLC控制系统比继电控制系统有哪些主要优点答：1）PLC内部大部分采用“软”电器，“软”接点和“软”接线，为软件控制2)PLC控制系统结构紧凑，体积小3）PLC内部全为“软接点”，动作快4）功能改变一般仅需修改程序即5）PLC控制系统的设计，施工与调试周期短6）自检和监控功能强7）适用范围广8）可靠性高5.PLC及其控制系统为什么可靠性高答：1）控制功能主要由软件来实现，“硬”器件，“硬”触点和“硬”线连接大为减少2）设置滤波3）设有隔离4）设置屏蔽5）采用模块结构6）设有连锁功能7）设置环境监测和诊断电路8）电源抗干扰能力强，并带有过流过压等保护措施9）设置watchdog电路10)输入，输出控制简单6.在F1-40MR的PLC中设置有输入继电器X430，输出继电器Y480，定时器T460，计数器C450，辅助继电器M790,这话对吗？为什么？答：错误，由于 F1-40MR 为基本单元的继电器输出一共有 24 个输入点与 16 个输出点，输出继电器编号范围为 X400-X413， X500-X513。

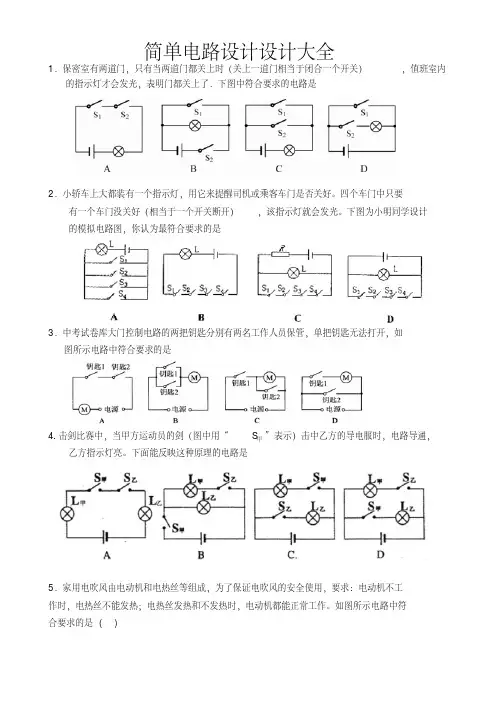

简单电路设计设计大全1．保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了．下图中符合要求的电路是2．小轿车上大都装有一个指示灯，用它来提醒司机或乘客车门是否关好。

四个车门中只要有一个车门没关好（相当于一个开关断开），该指示灯就会发光。

下图为小明同学设计的模拟电路图，你认为最符合要求的是3．中考试卷库大门控制电路的两把钥匙分别有两名工作人员保管，单把钥匙无法打开，如图所示电路中符合要求的是4.击剑比赛中，当甲方运动员的剑（图中用“S”表示）击中乙方的导电服时，电路导通，甲乙方指示灯亮。

下面能反映这种原理的电路是5．家用电吹风由电动机和电热丝等组成，为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝发热和不发热时，电动机都能正常工作。

如图所示电路中符合要求的是( )6.一辆卡车驾驶室内的灯泡，由左右两道门上的开关S l、S2和车内司机右上方的开关S3共同控制。

S1和S2分别由左右两道门的开、关来控制：门打开后，S1和S2闭合，门关上后，S l和S2断开。

S3是一个单刀三掷开关，根据需要可将其置于三个不同位置。

在一个电路中，要求在三个开关的共同控制下，分别具有如下三个功能：(1)无论门开还是关，灯都不亮；(2)打开两道门中的任意一道或两道都打开时，灯就亮，两道门都关上时，灯不亮；(3)无论门开还是关，灯都亮。

如图所示的四幅图中，符合上述要求的电路是A.图甲B.图乙C.图丙D.图丁7．教室里投影仪的光源是强光灯泡,发光时必须用风扇给予降温。

为了保证灯泡不被烧坏,要求:带动风扇的电动机启动后,灯泡才能发光;风扇不转,灯泡不能发光。

则在如图3所示的四个电路图中符合要求的是 ( )8.一般家用电吹风机都有冷热两挡，带扇叶的电动机产生风，电阻R产生热。

冷热风能方便转换，下面图3中能正确反应电吹风机特点的电路图是 ( )9．飞机黑匣子的电路等效为两部分。

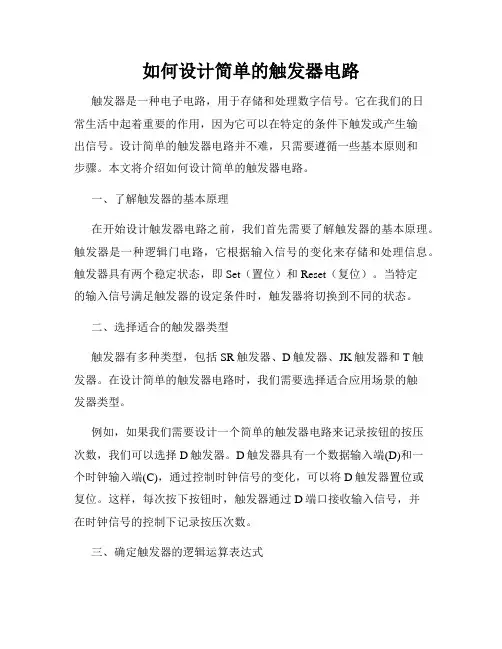

如何设计简单的触发器电路触发器是一种电子电路，用于存储和处理数字信号。

它在我们的日常生活中起着重要的作用，因为它可以在特定的条件下触发或产生输出信号。

设计简单的触发器电路并不难，只需要遵循一些基本原则和步骤。

本文将介绍如何设计简单的触发器电路。

一、了解触发器的基本原理在开始设计触发器电路之前，我们首先需要了解触发器的基本原理。

触发器是一种逻辑门电路，它根据输入信号的变化来存储和处理信息。

触发器具有两个稳定状态，即Set（置位）和Reset（复位）。

当特定的输入信号满足触发器的设定条件时，触发器将切换到不同的状态。

二、选择适合的触发器类型触发器有多种类型，包括SR触发器、D触发器、JK触发器和T触发器。

在设计简单的触发器电路时，我们需要选择适合应用场景的触发器类型。

例如，如果我们需要设计一个简单的触发器电路来记录按钮的按压次数，我们可以选择D触发器。

D触发器具有一个数据输入端(D)和一个时钟输入端(C)，通过控制时钟信号的变化，可以将D触发器置位或复位。

这样，每次按下按钮时，触发器通过D端口接收输入信号，并在时钟信号的控制下记录按压次数。

三、确定触发器的逻辑运算表达式在设计触发器电路时，我们需要确定触发器的逻辑运算表达式。

逻辑运算表达式描述了触发器如何根据输入信号的变化来切换状态。

以D触发器为例，逻辑运算表达式可以表示为：Q(n+1) = D其中，Q(n+1)表示下一个状态的触发器输出，D表示输入信号。

在实际设计中，我们还可以通过添加逻辑门电路来实现更复杂的功能。

例如，我们可以使用与门电路和非门电路来实现一个带有使能端口的D触发器，以便只在特定条件下触发状态转换。

四、布置触发器电路一旦我们确定了触发器类型和逻辑运算表达式，我们可以开始布置触发器电路。

在布置电路时，我们需要按照标准的电子电路设计原则来连接电路元件。

首先，我们需要绘制电路图，并确定每个电子元件的连接方式。

然后，选择合适的电子元件，如逻辑门和触发器芯片，并将它们连接到电路板上。

单开门设计编号摘要：1.单电源供电方案例题的背景和需求2.单电源供电方案的实现方法3.例题的详细解答过程4.单电源供电方案的优缺点分析5.总结正文：一、单电源供电方案例题的背景和需求在电子电路设计中，为各个电路模块提供稳定的电源供应是非常重要的。

单电源供电方案例题旨在帮助工程师了解和掌握如何在只有一个电源的情况下，为不同电压需求的电路模块提供稳定的电源。

二、单电源供电方案的实现方法实现单电源供电方案通常有以下几种方法：1.采用线性稳压器：线性稳压器能够将输入电压转换为稳定的输出电压，但其效率较低，容易产生较多的热量。

2.采用开关稳压器：开关稳压器通过控制开关器件的开关时间，实现输入电压与输出电压之间的转换，具有较高的效率和较小的体积。

3.采用稳压二极管：稳压二极管具有结构简单、成本低的优点，但输出电压稳定性较差，适用于对电压稳定性要求不高的场合。

三、例题的详细解答过程假设有一个5V 电源，需要为1.5V 和3.3V 两个电路模块提供电源。

可以采用以下方法：1.使用两个线性稳压器，分别将5V 电源转换为1.5V 和3.3V 电源。

2.使用一个开关稳压器，将5V 电源转换为1.5V 和3.3V 电源。

可以通过调整开关器件的占空比来实现不同电压的输出。

3.使用一个开关稳压器和一个稳压二极管，将5V 电源转换为3.3V 电源，再通过稳压二极管为1.5V 电路模块提供电源。

四、单电源供电方案的优缺点分析单电源供电方案的优点是结构简单、成本低，易于实现。

缺点是电源效率较低，容易产生较多的热量，同时输出电压的稳定性也较差。

在实际应用中，需要根据具体需求权衡使用。

五、总结单电源供电方案例题帮助工程师了解如何在只有一个电源的情况下，为不同电压需求的电路模块提供稳定的电源。

实现方法有采用线性稳压器、开关稳压器和稳压二极管等。

上一篇| 下一篇单相电动机控制电路发布: 2008-1-10 17:30 | 作者: 小鱼| 来源: Internet | 查看: 150次一些小型粉碎机、磨豆机和木工刨锯机等农用机械中，普遍使用单相交流电动机作动力。

本例介绍的单相电动机控制电路，具有短路和过电流自动保护控制，适用于3kW以下小型单相交流电动机的控制。

电路工作原理该单相电动机控制电路由主电源开关Ql、保护开关Q2、交流接触器KMl、KM2、起动按钮S2、停止按钮S1和正、反转控制开关S3组成，如图4-133所示。

接通主电源开关Ql和保护开关Q2，按下起动按钮S2后，交流220V电压经Ql、Q2、Sl和S2加至交流接触器KM2的线圈上，使KM2通电吸合，KM2的常开触点接通，使电动机M通电正向旋转。

松开S2后，KM2锁定为吸合状态。

需要使电动机M停转时，可按一下Sl，使KM2释放，KM2的常开触点断开，M停转。

将正、反转控制开关S3接通时，KM2通电吸合，其常闭触点断开，常开触点接通，M由正向运行变为反向运行。

当市电电压偏低或某种原因导致电动机M过载、过电流时，Ql将会自动断开，从而保护电动机M不因过载、过电流而损坏。

若KMl或KM2线圈短路，则Q2会自动断开。

元器件选择KMl和KM2均选用B系列的220V小型交流接触器，其主触点的电流负荷应为电动机M额定电流的3-5倍。

Sl选用LAY3型动断按钮;S2选用LAY3型动合按钮;S3选用220V、5A的旋转开关。

Ql选用D77-2P型高分断空气开关;Q2选用DZ47-2P/lA型小型空气开关。

字号: 小中大| 推荐给好友-5-3-1-+1+3+5评分：0我来说两句内容:验证:发表评论最新更新•D7630的应用电路1-25•采用热敏电阻的液面安全报警电路1-18 •保护人身和设备安全的固体传感... 1-18 •采用热敏电阻的送流保护电路1-18 •流动速度指示器电路1-18•利用uc3907设计成熟均流电路1-18 •晶体管放大倍数测试电路1-18•晶体管fT挑选电路1-18•利用uc3907设计成熟均流电路1-18 •流动速度指示器电路1-18推荐给朋友打印单相异步电动机的保护控制电路黑龙江于成伟在农村。

目录一、设计任务与要求 (2)二、总体框图 (2)三、选择器件 (8)四、功能模块 (15)五、总体设计电路图 (17)六、课程设计心得 (27)电灯控制开关一、设计任务与要求一个电灯控制开关，该开关有一个按钮，当按钮按下1次，则电灯亮10秒钟后灭；当按钮按下2次（包括前一次），则电灯常亮不灭；当再按一次，则电灯灭。

二、总体框图1总体框图由题意可以得到该开关的设计原理框图如图1所示，图中k是低电平有效的按钮信号，kd是按钮信号k的下降沿微分信号，td10是10秒定时器定时时间到信号（高电平有效），deng是电灯控制信号（高电平有效），t10是10秒定时器启动信号（高电平有效）。

图1 总体框图2、微分电路该状态机的按钮信号K，经过微分电路再输入状态机，使其低电平持续时间小于状态机的时钟周期，保证按钮按下一次，状态机只转移一个状态。

因此为了使系统的稳定性增高，可以用两个D触发器组成微分电路对k信号进行微分。

所以需要在K输入状态机前设计微分电路。

3、状态机根据电灯控制的要求，可以得到该电灯控制开关的状态图如图2所示：根据题意可得电灯控制只需要3个工作状态，可使用两个D触发器，两个D触发器有Q0、错误!未找到引用源。

0、Q1、错误!未找到引用源。

1四个状态，多余一个状态，为了在上电时，状态机能够有效地进入工作状态实现自启动，在状态图上画出了多余的状态A3,在任何输入条件下，都可以从该状态自动进入初始状态A。

由图2状态图可的表2-1的状态表。

在表中将状态转移条件中不出现的输入信号用任意值表示。

状态表又可转换成图3所示的次态卡诺图。

构造次态卡诺图时，需要首先根据状态表填写次态卡诺图，然后将剩余空格填写现态到现态的转移，相当于状态不转移的情况。

图2 电灯延时开关状态图表2-1输入信号现态次态输出k td10 Q Q n+1 t10 deng0 A0 A10 01 1 A1A1 10 0 A1A21 10 ×A2A0 1××A3 A0 0图3次态卡诺图 图4次态卡诺图采用BCD 编码将图3可写为图4。

电气控制线路设计方法目录：一、电气原理图设计的基本步骤 (1)二、电气原理图的设计方法及设计实例 (1)三、原理图设计中应注意的问题 (6)原理线路设计是原理设计的核心内容。

在总体方案确定之后，具体设计是从电气原理图开始的，各项设计指标是通过控制原理图来实现的，同时它又是工艺设计和编制各种技术资料的依据。

一、电气原理图设计的基本步骤1、根据选定的拖动方案及控制方式设计系统的原理框图，拟订出各部分的主要技术要求和主要技术参数。

2、根据各部分的要求，设计出原理框图中各个部分的具体电路。

对于每一部分的设计总是按主电路→控制电路→辅助电路→联锁与保护→总体检查→反复修改与完善的步骤进行。

3、绘制总原理图。

按系统框图结构将各部分联成一个整体。

4、正确选用原理线路中每一个电器元件，并制订元器件目录清单。

对于比较简单的控制线路，例如普通机床的电气配套设计，可以省略前两步，直接进行原理图设计和选用电器元件。

但对于比较复杂的自动控制线路，例如专用的数控生产机械或者采用微机或电子控制的专用检测与控制系统，要求有程序预选、刀具调整与补偿和一定的加工精度、生产效率、自动显示、各种保护、故障诊断、报警、打印记录等，就必须按上述过程一步一步进行设计。

只有各个独立部分都达到技术要求，才能保证总体技术要求的实现，保证总装调试的顺利进行。

二、电气原理图的设计方法及设计实例电气原理图的设计方法主要有分析设计法和逻辑设计法两种，分别介绍如下。

1、分析设计法所谓分析设计法是根据生产工艺的要求去选择适当的基本控制环节（单元电路）或经过考验的成熟电路，按各部分的联锁条件组合起来并加以补充和修改，综合成满足控制要求的完整线路。

当找不到现成的典型环节时，可根据控制要求边分析边设计，将主令信号经过适当的组合与变换，在一定条件下得到执行元件所需要的工作信号。

设计过程中，要随时增减元器件和改变触点的组合方式，以满足拖动系统的工作条件和控制要求，经过反复修改得到理想的控制线路。
