第9章 集成运算放大器及其应用

集成运算放大器的应用有哪些集成运算放大器（Operational Amplifier，简称OP-AMP) 是现代电子技术中常用的一种集成电路，广泛应用于信号放大、积分、微分、比较、滤波、波形变换、逻辑运算等电路中。

本文将介绍一些集成运算放大器的应用。

一、信号放大集成运算放大器广泛应用于信号放大电路中，其直接或变压器耦合输入方式具有低输入电阻、高输入阻抗、低噪声、高增益和宽带等特性。

在应用中，可通过精心设计放大器电路，控制反馈，实现高增益稳定运行。

二、积分电路积分电路是信号处理电路中的基本电路，它能将信号输入与时间积分，输出的是输入信号积分后的值。

集成运算放大器常用于积分电路的设计，其放大电压信号，然后通过电容对信号进行积分。

例如，在三角形波发生器电路中，可通过电容积分得到正弦波信号，而集成运算放大器的内部电路通常包含差分放大器，可将输入信号转化为电压差，用于驱动电容，完成积分计算。

三、微分电路微分电路是在信号处理中广泛应用的一种电路，它能够将信号对时间的微分操作，其输出电压是输入信号微分后的值。

集成运算放大器也常用于微分电路的设计中，可通过对输入信号进行微分计算得到输出信号。

例如，在测量热电偶温度时，可将温度信号输入到集成运算放大器中，通过差分放大器将信号转化为电压差，然后用电阻对信号进行微分计算，输出即为最终温度值。

四、比较电路比较电路是一种将两个信号进行比较然后输出比较结果的电路，它广泛应用于数字电路、自动控制、计算机硬件等领域。

集成运算放大器常用于比较电路中，它的输出能够根据电压的大小关系取两个输入信号中的一个。

例如，电压比较器是一种常见的电路，它采用集成运算放大器作为比较电路的核心元件，用于比较两个不同电压的大小关系，以便输出相应的状态。

五、滤波器滤波器是一种通过对输入信号进行滤波操作，抑制或增强特定频率信号的电路。

集成运算放大器广泛应用于滤波电路的设计中，其内部电路包括低通滤波器、高通滤波器、带通滤波器、带阻滤波器等类型。

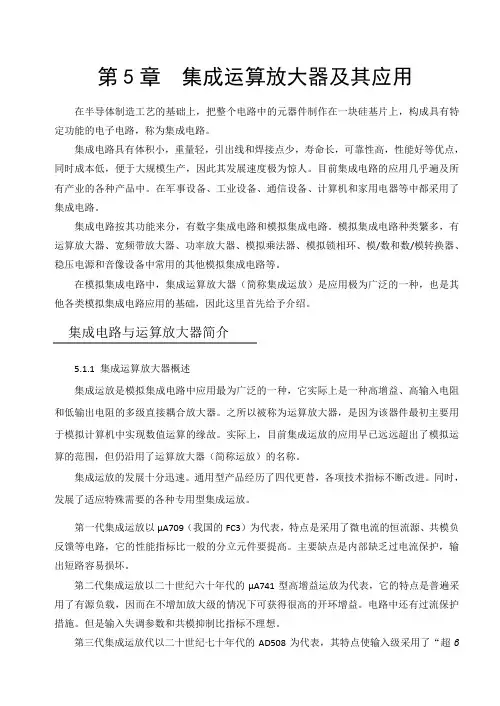

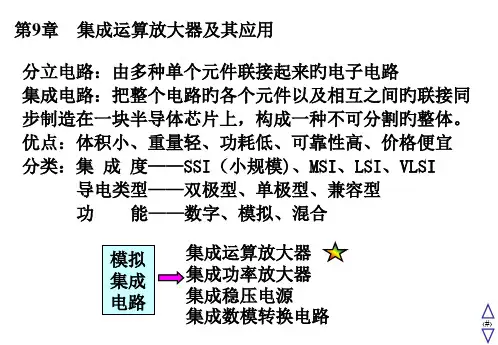

第5章集成运算放大器及其应用在半导体制造工艺的基础上，把整个电路中的元器件制作在一块硅基片上，构成具有特定功能的电子电路，称为集成电路。

集成电路具有体积小，重量轻，引出线和焊接点少，寿命长，可靠性高，性能好等优点，同时成本低，便于大规模生产，因此其发展速度极为惊人。

目前集成电路的应用几乎遍及所有产业的各种产品中。

在军事设备、工业设备、通信设备、计算机和家用电器等中都采用了集成电路。

集成电路按其功能来分，有数字集成电路和模拟集成电路。

模拟集成电路种类繁多，有运算放大器、宽频带放大器、功率放大器、模拟乘法器、模拟锁相环、模/数和数/模转换器、稳压电源和音像设备中常用的其他模拟集成电路等。

在模拟集成电路中，集成运算放大器（简称集成运放）是应用极为广泛的一种，也是其他各类模拟集成电路应用的基础，因此这里首先给予介绍。

集成电路与运算放大器简介5.1.1 集成运算放大器概述集成运放是模拟集成电路中应用最为广泛的一种，它实际上是一种高增益、高输入电阻和低输出电阻的多级直接耦合放大器。

之所以被称为运算放大器，是因为该器件最初主要用于模拟计算机中实现数值运算的缘故。

实际上，目前集成运放的应用早已远远超出了模拟运算的范围，但仍沿用了运算放大器（简称运放）的名称。

集成运放的发展十分迅速。

通用型产品经历了四代更替，各项技术指标不断改进。

同时，发展了适应特殊需要的各种专用型集成运放。

第一代集成运放以μA709（我国的FC3）为代表，特点是采用了微电流的恒流源、共模负反馈等电路，它的性能指标比一般的分立元件要提高。

主要缺点是内部缺乏过电流保护，输出短路容易损坏。

第二代集成运放以二十世纪六十年代的μA741型高增益运放为代表，它的特点是普遍采用了有源负载，因而在不增加放大级的情况下可获得很高的开环增益。

电路中还有过流保护措施。

但是输入失调参数和共模抑制比指标不理想。

第三代集成运放代以二十世纪七十年代的AD508为代表，其特点使输入级采用了“超β管”，且工作电流很低。

集成运算放大器的原理与应用讲解1. 什么是集成运算放大器（Op Amp）？•集成运算放大器（Op Amp）是一种高增益、直流耦合、差分放大器，常被用于放大、滤波和电压比较等电路应用。

•Op Amp是一种集成电路芯片，通常包含多个晶体管、电阻和电容等被精确布局在一个芯片上。

2. 集成运算放大器的原理•Op Amp的核心是差动放大器，由两个输入端（非反馈端和反馈端）和一个输出端组成。

•在差动放大器中，非反馈端的输入信号被放大器放大，然后通过反馈回到非反馈端，从而形成放大器的反馈机制。

•Op Amp的增益由开环增益和反馈网络的配置决定。

3. 集成运算放大器的主要特性•增益：Op Amp具有非常高的开环增益，通常在105到108之间。

•输入阻抗：Op Amp的输入阻抗非常大，通常在106到1012欧姆之间。

•输出阻抗：Op Amp的输出阻抗非常小，通常在几十欧姆以下。

•带宽：Op Amp的带宽是指在给定增益下能够传输信号的频率范围。

4. 集成运算放大器的应用4.1 可逆放大器•可逆放大器是Op Amp最常见的应用之一，采用负反馈的方式将输出信号的一部分反馈到输入端。

•可逆放大器可以用于放大和滤波等电路，常用的配置包括反向放大器、比例放大器和积分器等。

4.2 比较器•Op Amp可以作为比较器使用，将输入信号与一个参考电压进行比较，输出高电平或低电平。

•比较器广泛应用于电压比较、电压检测和信号切换等电路。

4.3 运算放大器•运算放大器是一种特殊的Op Amp应用，采用负反馈的方式实现各种算术运算。

•常见的运算放大器电路包括加法器、减法器、乘法器和除法器等。

4.4 滤波器•Op Amp可以用于构建各种类型的滤波器，如低通滤波器、高通滤波器和带通滤波器等。

•滤波器可以用于信号调整、降噪和频谱分析等应用。

5. 集成运算放大器的选择与设计•在选择和设计集成运算放大器时，需要考虑参数如增益、输入阻抗、输出阻抗、带宽和供电电压等。

电路中的集成运算放大器有哪些常见应用集成运算放大器（Operational Amplifier，简称OP-AMP）是一种高增益、差分输入的电子放大器，广泛应用于各种电路中。

其特点是具有高输入阻抗、低输出阻抗、高增益和宽带宽等特性，使其在电子电路中具有广泛的应用场景。

本文将介绍集成运算放大器的常见应用。

一、比较器应用集成运算放大器常用作比较器，将两个输入信号进行比较，并输出高电平或低电平信号。

比较器广泛应用于模拟量与数字量的转换电路、触发器电路和开关电路等。

由于集成运算放大器的开环增益极高，可以将其作为一个高增益的比较器来使用。

二、信号放大器应用集成运算放大器可以作为信号放大器，常常用于放大小信号。

在电子测量仪器、音频设备和放大器电路中，集成运算放大器可以将微弱的输入信号放大到足够的幅度，以便后续电路进行处理。

同时，由于集成运算放大器具有高输入阻抗和低输出阻抗的特点，可以有效地保持信号的稳定性和减小干扰。

三、滤波器应用集成运算放大器被广泛应用于滤波器电路中，用于实现不同类型的滤波功能。

通过合理设计电路参数，可以实现低通滤波、高通滤波、带通滤波和带阻滤波等不同的滤波效果。

这些滤波器常见于音频设备、无线通信电路和精确测量仪器等领域，用于滤除噪声、增强特定频率信号或去除干扰。

四、运算器应用集成运算放大器还可作为数学运算器，用于实现信号的数学运算。

比如，加法器、减法器和乘法器等。

在模拟计算系统、自动控制系统以及信号处理系统中，集成运算放大器可以实现各种数学运算，对输入信号进行处理和合成。

五、积分器和微分器应用集成运算放大器可以通过不同的电路连接方式构成积分器和微分器，用于实现信号的积分和微分运算。

积分器常用于测量仪器、自动控制系统和滤波器中，实现对信号的积分操作，从而得到积分结果。

微分器则在信号处理和自动控制系统中广泛使用，用于实现对信号的微分运算，反映信号变化率。

六、振荡器应用集成运算放大器还可作为振荡器的关键组件，用于产生稳定的振荡信号。

实验九集成运算放大器的基本应用（Ⅱ）─有源滤波器─一、实验目的1、熟悉用运放、电阻和电容组成有源低通滤波、高通滤波和带通、带阻滤波器。

2、学会测量有源滤波器的幅频特性。

二、实验原理（a）低通（b）高通(c) 带通（d）带阻图9－1 四种滤波电路的幅频特性示意图由RC元件与运算放大器组成的滤波器称为RC有源滤波器，其功能是让一定频率范围内的信号通过，抑制或急剧衰减此频率范围以外的信号。

可用在信息处理、数据传输、抑制干扰等方面，但因受运算放大器频带限制，这类滤波器主要用于低频范围。

根据对频率范围的选择不同，可分为低通(LPF)、高通(HPF)、带通(BPF)与带阻(BEF)等四种滤波器，它们的幅频特性如图9－1所示。

具有理想幅频特性的滤波器是很难实现的，只能用实际的幅频特性去逼近理想的。

一般来说，滤波器的幅频特性越好，其相频特性越差，反之亦然。

滤波器的阶数越高,幅频特性衰减的速率越快，但RC 网络的节数越多，元件参数计算越繁琐，电路调试越困难。

任何高阶滤波器均可以用较低的二阶RC 有滤波器级联实现。

1、 低通滤波器（LPF ）低通滤波器是用来通过低频信号衰减或抑制高频信号。

如图9－2（a ）所示，为典型的二阶有源低通滤波器。

它由两级RC 滤波环节与同相比例运算电路组成，其中第一级电容C 接至输出端，引入适量的正反馈，以改善幅频特性。

图9－2（b ）为二阶低通滤波器幅频特性曲线。

(a)电路图 (b)频率特性图9－2 二阶低通滤波器电路性能参数1f uP R R 1A += 二阶低通滤波器的通带增益 RC2π1f O = 截止频率，它是二阶低通滤波器通带与阻带的界限频率。

uPA 31Q -= 品质因数，它的大小影响低通滤波器在截止频率处幅频特性的形状。

2、 高通滤波器（HPF ）与低通滤波器相反，高通滤波器用来通过高频信号，衰减或抑制低频信号。

只要将图9－2低通滤波电路中起滤波作用的电阻、电容互换，即可变成二阶有源高通滤波器，如图9－3(a)所示。
