【精品课件】贴片元器件的识别

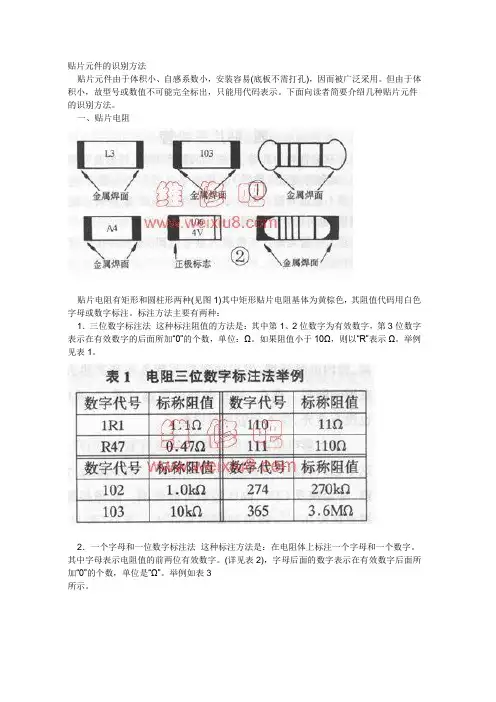

贴片元件的识别方法贴片元件由于体积小、自感系数小，安装容易(底板不需打孔)，因而被广泛采用。

但由于体积小，故型号或数值不可能完全标出，只能用代码表示。

下面向读者简要介绍几种贴片元件的识别方法。

一、贴片电阻贴片电阻有矩形和圆柱形两种(见图1)其中矩形贴片电阻基体为黄棕色，其阻值代码用白色字母或数字标注。

标注方法主要有两种：1．三位数字标注法这种标注阻值的方法是：其中第1、2位数字为有效数字，第3位数字表示在有效数字的后面所加“0”的个数，单位：Ω。

如果阻值小于10Ω，则以“R”表示Ω。

举例见表1。

2．一个字母和一位数字标注法这种标注方法是：在电阻体上标注一个字母和一个数字。

其中字母表示电阻值的前两位有效数字。

(详见表2)，字母后面的数字表示在有效数字后面所加“0”的个数，单位是“Ω”。

举例如表3所示。

关于圆柱形贴片电阻的阻值标注方法与传统带引线电阻的色环表示法完全相同，在此不再赘述。

二、贴片电容贴片电容的外形与贴片电阻相似，只是稍薄(见图2)。

一般贴片电容为白色基体，多数钽电解电容却为黑色基体，其正极端标有白色极性。

贴片电容像贴片电阻一样，也有片形和圆柱形两种，其中圆柱形贴片电容酷似贴片柱形电阻，只是通体一样粗，而电阻则两头稍粗。

贴片电容的数值标注方法主要有三种：1．一个字母和一个数字表示法这种方法是：在白色基线上打印一个黑色字母和一个黑色数字(或在方形黑色衬底上打印一个白色字母和一个白色数字)作为代码。

其中字母表示容量的前两位数字，详见表4。

后面的数字则表示在前面二位数字的后面再加多少个“0”。

单位“pF”。

举例见表5。

2．颜色和一个字母表示法这种方法是用电容上标一颜色加一个字母的组合来表示电容量。

其字母的含义仍见表4，其颜色则表示在字母代表的容量后面再添加“0”的个数，单位为“pF”，详见表6。

例如：红色后面还印有“Y”字母，则表示电容量为8．2×100=8．2pF，黑色后面带印有“H”字母，则表示电容量为2．0×10的1次方=20pF，白色后面加印有“N”字母，则表示该电容数值为3．3×10的3次访=3300pF。

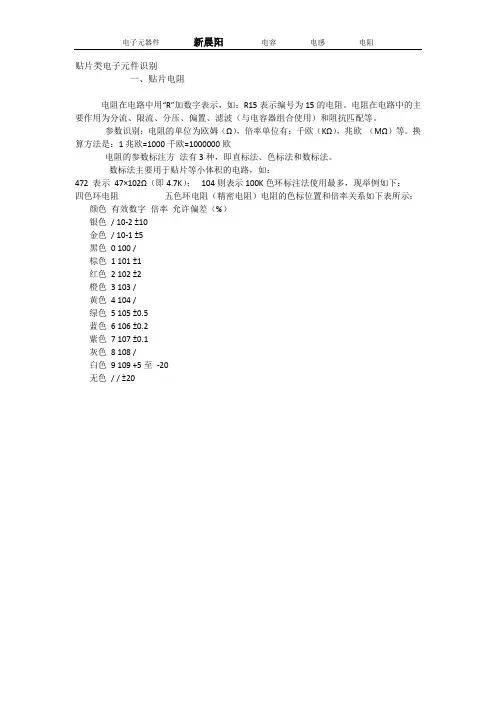

贴片类电子元件识别一、贴片电阻电阻在电路中用“R”加数字表示，如：R15表示编号为15的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。

参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

数标法主要用于贴片等小体积的电路，如：472 表示47×102Ω（即4.7K）；104则表示100K色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色/ 10-2 ±10金色/ 10-1 ±5黑色0 100 /棕色1 101 ±1红色2 102 ±2橙色3 103 /黄色4 104 /绿色5 105 ±0.5蓝色6 106 ±0.2紫色7 107 ±0.1灰色8 108 /白色9 109 +5至-20无色/ / ±20二、贴片电容1、电容在电路中一般用“C”加数字表示（如C25表示编号为25的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c(f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

SMT常用元器件识别方法阐述SMT（Surface Mount Technology）常用元器件识别方法是指识别SMT表面贴装元器件的一种技术方法，主要用于电子制造行业中的元器件识别、组装和维修等工作中。

下面将对SMT常用元器件识别方法进行详细阐述。

一、外观特征识别1.电阻识别：电阻一般为长方形的芯片，引脚数目很少（2个），外形尺寸较小。

电阻上通常会标注电阻值、精度、功率等信息，可以通过这些标注来进一步确认电阻的型号。

2.电容识别：电容一般为圆柱形或长方形的芯片，引脚数目很少（2个或3个），外形尺寸较小。

电容上通常会标注电容值、电压值、介质类型等信息，可以通过这些标注来进一步确认电容的型号。

3.二极管识别：二极管一般为方形或圆筒形的芯片，引脚数目较少（2个），外形尺寸较小。

二极管上通常有标注管子的型号、极性等信息，也可以通过这些标注来进行确认。

4.三极管识别：三极管一般为长方形的芯片，引脚数目较多（3个），外形尺寸较大。

三极管上通常有标注管子的型号、引脚排列等信息，也可以通过这些标注来进行确认。

5.集成电路识别：集成电路一般为长方形的芯片，引脚数目较多（10个以上），外形尺寸较大。

集成电路上通常有标注芯片型号、生产厂商等信息，通过这些标注可以确认集成电路的型号。

二、打印标识识别除了外观特征识别，还可以通过打印标识来识别SMT元器件。

2.印刷标识：一些SMT元器件在外表面印有字母、数字、图案等标识，通过这些印刷标识可以获取元器件的相关信息。

三、使用测试仪器识别在一些情况下，仅凭外观特征和打印标识无法准确识别SMT元器件，这时可以借助一些测试仪器来辅助识别。

1.万用表：通过万用表可以测量元器件的电阻、电容、二极管等性能指标，从而初步判断其类型。

总结：SMT常用元器件的识别方法主要包括外观特征识别、打印标识识别和使用测试仪器识别。

通过对元器件的外观特征、打印标识、电性能等信息的观察和测试，可以准确识别SMT常用元器件的类型和型号。

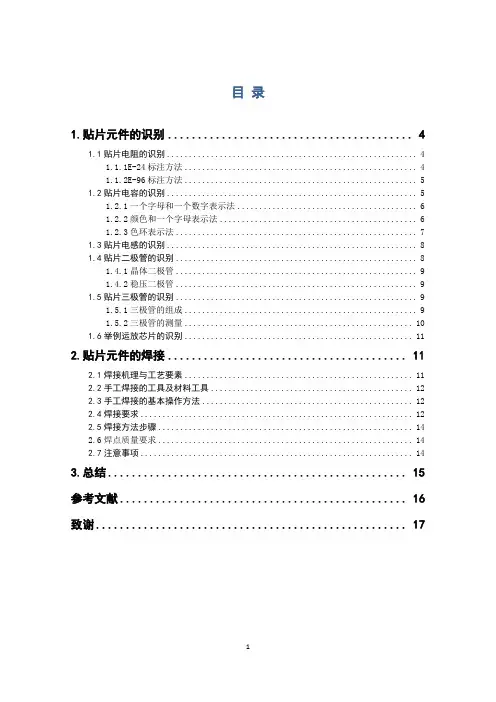

目录1.贴片元件的识别 (4)1.1贴片电阻的识别 (4)1.1.1E-24标注方法 (4)1.1.2E-96标注方法 (5)1.2贴片电容的识别 (5)1.2.1一个字母和一个数字表示法 (6)1.2.2颜色和一个字母表示法 (6)1.2.3色环表示法 (7)1.3贴片电感的识别 (8)1.4贴片二极管的识别 (8)1.4.1晶体二极管 (9)1.4.2稳压二极管 (9)1.5贴片三极管的识别 (9)1.5.1三极管的组成 (9)1.5.2三极管的测量 (10)1.6举例运放芯片的识别 (11)2.贴片元件的焊接 (11)2.1焊接机理与工艺要素 (11)2.2手工焊接的工具及材料工具 (12)2.3手工焊接的基本操作方法 (12)2.4焊接要求 (12)2.5焊接方法步骤 (14)2.6焊点质量要求 (14)2.7注意事项 (14)3.总结 (15)参考文献 (16)致谢 (17)贴片元件的识别与焊接XXX南京信息工程大学电子与信息工程学院，江苏南京 210044摘要：现代生活已离不开电子产品，我们每个人都必须掌握一定的电工操作技能。

通过电工实习可使我们学会一些常用电工工具、仪表、开关元件等的使用方法及工作原理。

接触电学知识，实现理论联系实际，并为后续课程的学习打下一定的基础。

尤其是现代科技的不断进步，贴片元器件渐渐的开始取代直插式的元件，焊接技术是电工的基本操作技能之一，通过实习初步掌握这一技术的同时，培养自己在工作中耐心细致，一丝不苟的工作作风。

关键词：电子产品；贴片元件；识别；焊接Welding and recognition of the patch elementXXXElectronics and Information Engineering，NUIST，Nanjing 210044，ChinaAbstract：Modern life is cannot do without the electronic products, each of us must master certain skills of electrician. The electrician practice can enable us to learn to use some common methods of electrical tools, instrument, switch components and working principle. The contact electrical knowledge, realize the theory with practice, and follow-up courses to learn to lay a solid foundation for certain. Especially the development of modern technology, SMD components gradually began to replace the inline elements, welding technology is one of the basic skills of electrician, through the practice preliminary mastered this technology at the same time, develop their own in the work of patient and meticulous work style, be strict in one's demandsKey words：electronic product; SMD components; Distinguish; Welding1.贴片元件的识别1.1贴片电阻的识别贴片电阻有矩形和圆柱形两种,其中矩形贴片电阻基体为黄棕色，其阻值代码用白色字母或数字标注图 1-1常见的有两种标注方法1.1.1E-24标注方法E-24标注法有两位有效数字，精度在±2%（-G），±5%（-J），±10%（-K），±20%（-M）怎么看电阻的阻值方法1. 常用电阻标注XXY XX代表底数，Y代表指数例如470 = 47103 = 10k224 = 220k方法2: 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R0 = 1.0R20 = 0.205R1 = 5.1R007 = 7.0m1.1.2E-96标注方法E-96标注法有三位有效数字，精度在±1%（-F）怎么看电阻的阻值方法1: 常用电阻标注XXXY XXX代表底数，Y代表指数例如4700 = 4701003 = 100k方法2: 小于10欧姆的电阻的标注，用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R00 = 1.00R200 = 0.2005R10 = 5.10R007 = 7.00m4m70 = 4.70m方法3: E-96 Multiplier Code标注法XXYXX 代表底数的代码，具体数值可从Multiplier Code表(见附件1)中查找Y 代表指数的代码，具体数值也要从Multiplier Code表中查找例如：18A = 15002C = 10.2k关于圆柱形贴片电阻的阻值标注方法与传统带引线电阻的色环表示法完全相同，在此不再赘述。
