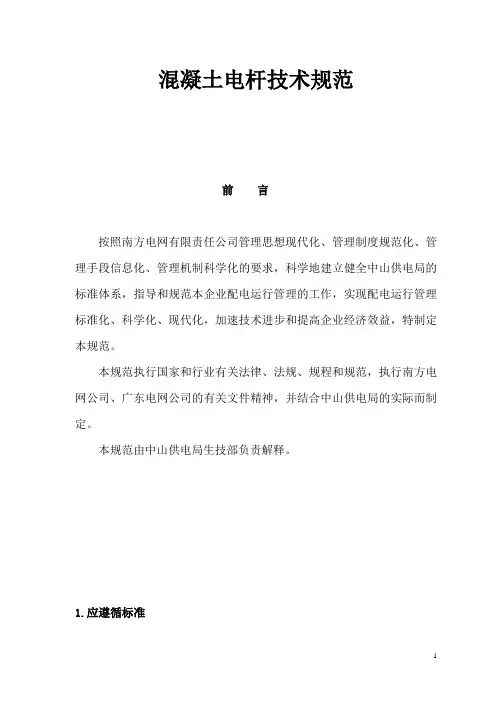

混凝土电杆技术规范前言按照南方电网有限责任公司管理思想现代化、管理制度规范化、管理手段信息化、管理机制科学化的要求，科学地建立健全中山供电局的标准体系，指导和规范本企业配电运行管理的工作，实现配电运行管理标准化、科学化、现代化，加速技术进步和提高企业经济效益，特制定本规范。

本规范执行国家和行业有关法律、法规、规程和规范，执行南方电网公司、广东电网公司的有关文件精神，并结合中山供电局的实际而制定。

本规范由中山供电局生技部负责解释。

1.应遵循标准规范中所有设备及其备品备件，除本规范中规定的技术参数和要求外，均应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）。

现行标准如下：GB4623-94 《环形预应力混凝土电杆》；GB50204-92 《混凝土结构工程施工及验收规范》；GB50010-2002 《混凝土结构设计规范》.2.环境及技术条件2.1 环境条件2.1.1 周围空气温度最高温度: 45℃(24小时内平均值≤35℃)最热月平均温度： 35℃最低温度: -10℃最大日温差: 25K2.1.2 海拔高度: ≤1000m3.1.3 最大风速: 35m/s2.1.4 环境湿度: 日平均相对湿度不大于95%日平均水蒸汽压力值不超过2.2kPa月平均相对湿度不大于90%月平均水蒸汽压力值不超过1.8kPa2.1.5 地震烈度：7度2.1.6污秽等级：Ⅲ级2.1.7安装场所：户外2.2工程条件2.2.1 系统概况a. 系统电压：10kVb. 系统额定频率：50Hz2.3主要技术参数及技术条件2.3.1应力混凝土电杆的原材料、构造要求、钢筋加工及骨架成型、混凝土配制、施加预应力、养护及脱模、钢模技术要求、外观及尺寸检查要求、杆段力学性能要求等均应符合有关规定。

2.3.2应力混凝土电杆的混凝土强度不应低于C50。

混凝土和钢筋的材料强度设计值与标准值，应按现行国家标准《混凝土结构设计规范》(GB50010-2002)的规定采用。

来源：《电世界》(转摘) 作者：时间：2010-11-13 点击： 145“环形钢筋混凝土电杆”(俗称水泥电杆)在城镇、工矿、农村遍地皆是。

其尺寸在相关手册可查，但大多不完全。

架设线路或安装设施要用到大量的各类抱箍。

由于电杆是有锥度的(1/75)，抱箍过大，要往里塞铁片;抱箍过小，则不能贴合。

若上下移动抱箍，又影响了垂直尺寸。

(还有一种等径杆，没有锥度，用得也少，本文不讨论)。

ΦLX2=LX2/75+Φ梢=600/75+190=198mm RLX1=198/2=99mmΦLX3=LX3/75+Φ梢=1600/75+190≈211mm RLX1=211/2≈106mmΦLX4=LX4/75+Φ梢=2400/75+190=222mm RLX1=222/2=111mmΦLX5=LX5/75+Φ梢=7700/75+190≈293mm RLX1=293/2≈147mmΦLX6=LX6/75+Φ梢=15000/75+190=390mm Φ底=ΦLX6=390mm答：各处抱箍的半径依次为：96mm;99mm;106mm;111mm;147mm;电杆底径390mm。

(注：上述各抱箍如果决定制作，也可以5mm为档次，依次制作为：95、100、105、110、150;如决定购买，因商品化所限，只可以选相近的整数，比如依次为：100、100、110、110、150)三. 从地表往电杆上方任意高度处的直径：ΦLS=Φ底—(LS+L埋)/75 (3)LS——从电杆地表处往上，所选高度(mm);L埋——电杆埋设深度(mm)(可参考表1)ΦLS——LS处的直径(mm);注：地表——指该电杆埋设后，在紧贴地面的“0高度”处。

Φ190-12杆：Φ底3=350mm;LS=3500 mm; L埋3=2000mm;Φ170-10杆：Φ底4=303mm;LS=3500 mm; L埋4=2000mm;(注：各杆的埋深有规定，见附表1,该深度适合一般土质)Φ170-10杆：ΦLS4=Φ底4—(LS+L埋4)/75 =303—(3500+2000)/75=230mm答：各杆抱箍的半径依次为：155mm;149mm;139mm;115mm。

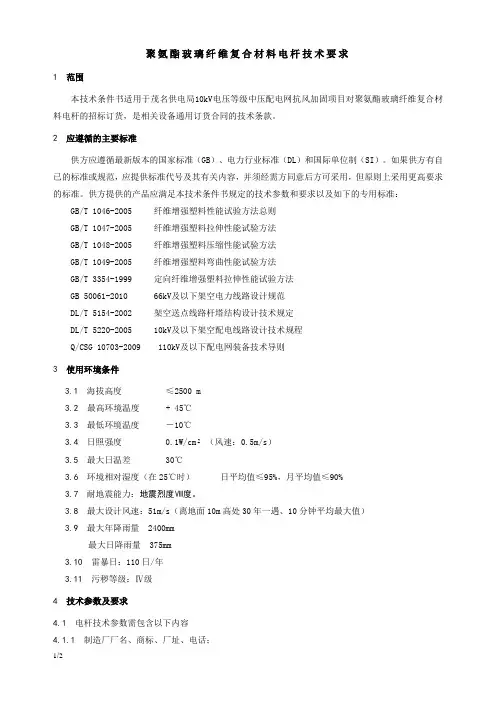

聚氨酯玻璃纤维复合材料电杆技术要求1 范围本技术条件书适用于茂名供电局10kV电压等级中压配电网抗风加固项目对聚氨酯玻璃纤维复合材料电杆的招标订货，是相关设备通用订货合同的技术条款。

2 应遵循的主要标准供方应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）。

如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上采用更高要求的标准。

供方提供的产品应满足本技术条件书规定的技术参数和要求以及如下的专用标准：GB/T 1046-2005 纤维增强塑料性能试验方法总则GB/T 1047-2005 纤维增强塑料拉伸性能试验方法GB/T 1048-2005 纤维增强塑料压缩性能试验方法GB/T 1049-2005 纤维增强塑料弯曲性能试验方法GB/T 3354-1999 定向纤维增强塑料拉伸性能试验方法GB 50061-2010 66kV及以下架空电力线路设计规范DL/T 5154-2002 架空送点线路杆塔结构设计技术规定DL/T 5220-2005 10kV及以下架空配电线路设计技术规程Q/CSG 10703-2009 110kV及以下配电网装备技术导则3 使用环境条件3.1 海拔高度≤2500 m3.2 最高环境温度 + 45℃3.3 最低环境温度－10℃3.4 日照强度 0.1W/cm²（风速：0.5m/s）3.5 最大日温差 30℃3.6 环境相对湿度（在25℃时）日平均值≤95%，月平均值≤90%3.7 耐地震能力：地震烈度Ⅷ度。

3.8 最大设计风速：51m/s（离地面10m高处30年一遇、10分钟平均最大值）3.9 最大年降雨量 2400mm最大日降雨量 375mm3.10 雷暴日：110日/年3.11 污秽等级：Ⅳ级4 技术参数及要求4.1 电杆技术参数需包含以下内容4.1.1 制造厂厂名、商标、厂址、电话；4.1.2 生产日期、出厂日期；4.1.3 执行标准；4.1.4 产品品种、规格、荷载级别；4.1.5 原材料聚氨酯检验报告；4.1.6 原材料玻璃纤维检验报告；4.1.7 阻燃性能：氧指数29％－32％；4.1.8 外观、尺寸及厚度不得出现负偏差；4.1.9 供方技术检验部门签章。

电缆电杆相关合格参数
电杆起到支撑架空导线的作用，常见的电杆有木制电杆、水泥电杆、电力铁塔等。

其中混凝土电杆是用混凝土与钢筋或钢丝制成的电杆，有预应力和非预应力两种。

混凝土电杆的截面形式包括方形、八角形、工字形、环形等。

最常采用的是环形截面和方形截面。

环形电杆有锥形杆和等径杆两种，锥形杆的梢径一般为100～230毫米，锥度为1:75；等径杆的直径为300～550毫米；两者壁厚均为30～60毫米。

电杆的长度一般为4.5～15米，具体长度取决于其用途和承载的重量。

在城市中，电线杆的高度和间距都有严格的规定，以确保电线和电缆的安全运行和市民的安全。

此外，电杆的材料和结构也必须符合一定的标准和规定。

例如，混凝土电杆必须采用高强度混凝土和钢筋，以确保其承载能力和耐久性。

同时，电杆的结构设计也需要考虑到各种因素，如风载、雪载、地震等自然灾害的影响。

除了电杆本身的质量和设计外，电杆的安装和布局也是非常重要的。

在安装电线杆时，必须按照规定的程序和标准进行施工，确保电线杆的稳定性和安全性。

同时，电杆的布局也需要考虑到城市规划、道路交通、市民生活等多个方面的影响。

总之，电杆是电力系统中非常重要的基础设施之一，其质量和性能直接影响到电力系统的安全和稳定运行。

因此，必须采取一系列严格的标准和措施，确保电杆的质量和安全性。

电杆尺寸数据及计算来源：《电世界》（转摘）作者：时间：2010-11-13点击：」145§ §2“环形钢筋混凝土电杆”（俗称水泥电杆）在城镇、工矿、农村遍地皆是。

其尺寸在相关手册可查，但大多不完全。

架设线路或安装设施要用到大量的各类抱箍。

由于电杆是有锥度的（1/75），抱箍过大，要往里塞铁片；抱箍过小，则不能贴合。

若上下移动抱箍，又影响了垂直尺寸。

（还有一种等径杆，没有锥度，用得也少，本文不讨论）。

① LX2=LX2/75+ ① 梢=600/75+190=198mm RLX仁198/2=99mm① LX3=LX3/75+ ① 梢=1600/75+190^ 211mm RLX仁211/冬106mm① LX4=LX4/75+ ① 梢=2400/75+190=222mm RLX仁222/2=111mm① LX5=LX5/75+ ① 梢=7700/75+190^ 293mm RLX仁293/冬147mm① LX6=LX6/75+ ① 梢=15000/75+190=390mm ① 底二① LX6=390mm答：各处抱箍的半径依次为：96mm;99mm;106mm;111mm;147m电杆底径390mm（注:上述各抱箍如果决定制作，也可以5mm为档次，依次制作为：95、100、105、110、150;如决定购买，因商品化所限，只可以选相近的整数，比如依次为：100、100、110、110、150）三•从地表往电杆上方任意高度处的直径：①LS=①底一（LS+L 埋）/75 (3)LS -- 从电杆地表处往上，所选高度（mm）;L埋-电杆埋设深度（mm）（可参考表①LS --- LS处的直径（mm）;注：地表---- 指该电杆埋设后，在紧贴地面的“0高度”处。

① 190-12 杆：①底3=350mm;LS=3500 mm; L 埋3=2000mm;① 170-10 杆：①底4=303mm;LS=3500 mm; L 埋4=2000mm;（注：各杆的埋深有规定，见附表1,该深度适合一般土质）① 170-10 杆：① LS4=Q 底4—（LS+L 埋4）/75 =303 —（3500+2000）/75=230mm答：各杆抱箍的半径依次为：155mm;149mm;139mm;115mm四.对已经竖立的电杆，从地表处往上，任意长度的直径速算公式：①LS=Q地表—13.3 LS (4)LS -- 从电杆地表处往上，所选长度（米）;①地表---- 该规格电杆地表处的直径（mm），可实测（周长十3.14）;例4.有一已经竖立的水泥电杆，杆型未知。

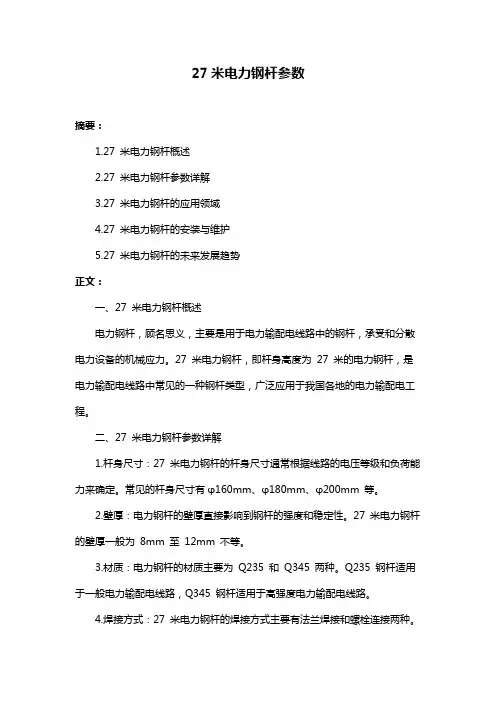

27米电力钢杆参数摘要：1.27 米电力钢杆概述2.27 米电力钢杆参数详解3.27 米电力钢杆的应用领域4.27 米电力钢杆的安装与维护5.27 米电力钢杆的未来发展趋势正文：一、27 米电力钢杆概述电力钢杆，顾名思义，主要是用于电力输配电线路中的钢杆，承受和分散电力设备的机械应力。

27 米电力钢杆，即杆身高度为27 米的电力钢杆，是电力输配电线路中常见的一种钢杆类型，广泛应用于我国各地的电力输配电工程。

二、27 米电力钢杆参数详解1.杆身尺寸：27 米电力钢杆的杆身尺寸通常根据线路的电压等级和负荷能力来确定。

常见的杆身尺寸有φ160mm、φ180mm、φ200mm 等。

2.壁厚：电力钢杆的壁厚直接影响到钢杆的强度和稳定性。

27 米电力钢杆的壁厚一般为8mm 至12mm 不等。

3.材质：电力钢杆的材质主要为Q235 和Q345 两种。

Q235 钢杆适用于一般电力输配电线路，Q345 钢杆适用于高强度电力输配电线路。

4.焊接方式：27 米电力钢杆的焊接方式主要有法兰焊接和螺栓连接两种。

法兰焊接方式结构简单，安装方便；螺栓连接方式拆卸方便，适用于需要经常更换钢杆的场合。

三、27 米电力钢杆的应用领域27 米电力钢杆广泛应用于各种电力输配电工程，如高压输电线路、中低压配电线路、城乡电网改造等。

四、27 米电力钢杆的安装与维护1.安装：27 米电力钢杆的安装主要包括基础施工、杆身安装、横担安装等步骤。

安装时需保证各个环节的质量，确保电力钢杆的安全稳定。

2.维护：为确保27 米电力钢杆的安全运行，应定期对其进行检查和维护。

主要内容包括：检查杆身、横担的腐蚀情况，及时进行防腐处理；检查螺栓、法兰等连接部位的紧固情况，确保连接牢固；对出现故障的电力钢杆及时进行维修或更换。

五、27 米电力钢杆的未来发展趋势随着我国电力行业的快速发展，对电力钢杆的需求不断增加。

最全水泥电杆型号规格表以上是基本上所有水泥电杆规格型号的详细说明(由山东盛隆提供）.Φ150X7000X40 根 1／75 370 适用于通讯照明线路。

Φ150X8000X40根 1／75 440Φ150X9000X40根 1／75 510Φ150X10000X40根 1／75 590 适用于400伏及以下线路。

Φ190X10000X40根 1／75 880 适用于10千伏及以下线路。

Φ190X12000X40根 1／75 1120Φ190X15000X40根 1／75 1520 适用于35千伏及以下线路。

Φ190X9000(上)X50 根 1／75 775 对接杆15米、18米，适用于35千伏及以下线路。

Φ310X6000(下)X50 根 1／75 800Φ310X9000(下)X50 根 1／75 1200Φ300X9000(上中下)X50 根等径 950 对接杆15米、18米、24米、适用于110千伏线路。

Φ300X6000(上中下)X50 根等径 635Φ400X6000(上中下)X50 根等径 965 对接杆21米、24米，适用于220千伏线路。

Φ400X9000(上中下)X50 根等径 1400钢筋混凝土电杆Φ150X8000X40根 1／75 370 适用于城镇通讯照明线路。

Φ150X10000X40根 1／75 590Φ190X9000X50根 1／75 865Φ190X10000X50根 1／75 880Φ190X12000X50根 1／75 1120 适用于城市35千伏及以下线路。

Φ190X15000X50根 1／75 1520Φ190X9000(上)X50 根 1／75 765 对接杆15米、18米，适用于110千伏及以下线路。

Φ310X6000(下)X50 根 1／75 800Φ310X9000(下)X50 根 1／75 1200Φ230X9000(上)X55 根 1／75 920 对接杆15米、18米、21米、24米、27米，适用于110千伏及以下线路。

1、规格型号：（10米杆以下，含10米杆）7mφ150/φ243（6φS4.8），8mφ150/φ256（7φS4.8），9mφ150/φ270（9φS4.8），10mφ150/φ283（10φS4.8），10mφ190/φ323（14φS4.8）2、技术参数：①、我厂生产的电杆产品抗裂性能好，刚度好，主要分环形钢筋混凝土电杆，环形预应力电杆两大类。

梢径φ150～φ550不等、单段长度7～12m，并可以组成12m以上不同高度的组合杆。

承载力弯矩为13.88～830kN*m。

适用于10～220kV电压等级架空输配电线路。

我厂混凝土电杆设计寿命保证不低于30年。

②、28天混凝土抗压强度达到C50。

或者按设计的要求。

③、环形预应力电杆主筋均采用螺旋肋高强钢丝，其性能符合GB/T 5223-2002《预应力混凝土用钢丝》标准。

④、我厂加工的电杆将保证符合《环形混凝土电杆》（GB/T4623－2006）的标准要求。

3、本产品所需的国标及符合的国标：GB 175-2007通用硅酸盐水泥，GB/T 1499.1-2008钢筋混凝土用钢第1部分：热轧光圆钢筋，GB/T 14684建筑用砂，GB/T 14685建筑用卵石、碎石，GB/T 5223-2002预应力混凝土用钢丝（ISO 6934-2：1991-NEQ），JGJ 63混凝土用水标准，GB/T 700-2006碳素结构钢，GB/T 4623-2006环形混凝土电杆，GBJ 107混凝土强度检验评定标准，DL/T 5220-200510kV及以下架空配电线路设计技术规程，DL/T 5154-2002架空送电线路杆塔结构设计技术规定。

4、产品描述我厂电杆产品包括220kV及以下电压等级的各种大拔梢杆、等径杆、预应力杆、法兰杆等杆型，多应用于广西及国家重点工程，尤其以极强的抗台风能力广泛应用于沿海各地。

1987年，“广力”牌电杆被评为“广西优质产品”，并在此后多次获此殊荣。
