初三物理电功率解题技巧及练习题

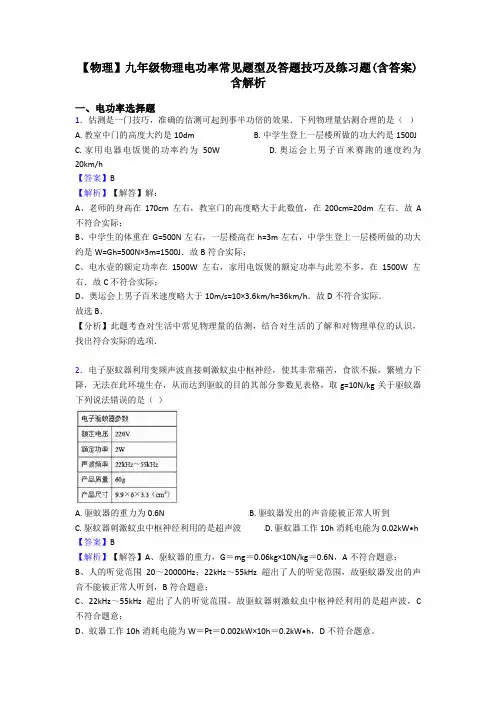

【物理】九年级物理电功率常见题型及答题技巧及练习题(含答案)含解析一、电功率选择题1．估测是一门技巧，准确的估测可起到事半功倍的效果．下列物理量估测合理的是（）A. 教室中门的高度大约是10dm B. 中学生登上一层楼所做的功大约是1500J C. 家用电器电饭煲的功率约为50W D. 奥运会上男子百米赛跑的速度约为20km/h【答案】B【解析】【解答】解：A、老师的身高在170cm左右，教室门的高度略大于此数值，在200cm=20dm左右．故A 不符合实际；B、中学生的体重在G=500N左右，一层楼高在h=3m左右，中学生登上一层楼所做的功大约是W=Gh=500N×3m=1500J．故B符合实际；C、电水壶的额定功率在1500W左右，家用电饭煲的额定功率与此差不多，在1500W左右．故C不符合实际；D、奥运会上男子百米速度略大于10m/s=10×3.6km/h=36km/h．故D不符合实际．故选B．【分析】此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项．2．电子驱蚊器利用变频声波直接刺激蚊虫中枢神经，使其非常痛苦，食欲不振，繁殖力下降，无法在此环境生存，从而达到驱蚊的目的其部分参数见表格，取g=10N/kg关于驱蚊器下列说法错误的是（）A. 驱蚊器的重力为0.6NB. 驱蚊器发出的声音能被正常人听到C. 驱蚊器刺激蚊虫中枢神经利用的是超声波D. 驱蚊器工作10h消耗电能为0.02k W•h 【答案】B【解析】【解答】A、驱蚊器的重力，G＝mg＝0.06kg×10N/kg＝0.6N，A不符合题意；B、人的听觉范围20～20000Hz；22kHz～55kHz超出了人的听觉范围，故驱蚊器发出的声音不能被正常人听到，B符合题意；C、22kHz～55kHz超出了人的听觉范围，故驱蚊器刺激蚊虫中枢神经利用的是超声波，C 不符合题意；D、蚊器工作10h消耗电能为W＝Pt＝0.002kW×10h＝0.2kW•h，D不符合题意。

初中物理电功率解题技巧(超强)及练习题(含答案)一、电功率选择题1．如图甲所示电路中，电源电压可调，灯L1、L2的额定电压均为6V，L1、L2的I﹣U图象如图乙所示，闭合开关S，逐步调大电源电压至电路允许的最大值，此时（）30Ω D. 电路总功率为A. L1正常发光B. 电源电压为12VC. 电路总电阻为30Ω2.4W【答案】D【解析】【解答】解：由图乙可知，两灯泡两端的电压为6V时，通过两灯泡的电流I1=0.6A、I2=0.3A，由电路图可知，两灯泡串联，电流表测电路中的电流，因串联电路中各处的电流相等，所以，电路中允许通过的最大电流I=I2=0.3A，则L2正常发光，故A错误；由图乙可知，L1两端的电压U1ʹ=2V，因串联电路中总电压等于各分电压之和，所以，电源的电压：U=U1ʹ+U2=2V+6V=8V，故B错误；由I= 可得，电路总电阻：R= = ≈26.7Ω，故C错误；电路的总功率：P=UI=8V×0.3A=2.4W，故D正确．故选D．【分析】由图乙可知两灯泡额定电流下的电流，根据串联电路的特点可知电路中的最大电流为两灯泡额定电流中较小的，即额定电流较小的灯泡能正常发光，根据图象读出两灯泡两端的电压，根据串联电路的电压特点求出电源的电压，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出电路的总功率．2．如图所示的电路中，电源电压恒为3V，灯泡L的电阻为10Ω且保持不变。

闭合开关S 后，滑片P由b端向a端滑动的过程中，下列判断正确的是（）A. 灯泡L 亮度变暗B. 电压表示数变大，电流表示数变小C. 电压表与电流表示数的比值变小D. 灯泡L 的最大功率为0.9W【答案】D【解析】【解答】AB 、由图知，灯泡与变阻器串联，电压表测灯泡的电压，电流表测电路的电流；滑片P 由b 端向a 端滑动的过程中，变阻器连入电路的电阻变小，根据电阻的串联，总电阻变小，由欧姆定律可知，电路中的电流变大，即电流表示数变大，B 不符合题意；根据意；根据 可知，灯泡的实际功率变大，灯泡变亮，A 不符合题意；C 、由欧姆定律可知，电压表与电流表示数的比值等于灯泡的电阻（且灯泡电阻不变），则该比值不变，C 不符合题意；D 、当变阻器连入电路中的电阻为0时，灯泡的电压最大（等于电源电压3V ），灯泡L 的最大功率：最大功率：，D 符合题意。

初三物理电功率解题技巧和训练方法及练习题( 含答案 ) 及分析一、电功率选择题1．共享电动车不单环保节能并且为人们的出行带来了很大方便。

已知某品牌共享电动车的电动机线圈内阻必定，转轴卡住不可以转动时，线圈两头电压为48V，电流为12A．当电动车在水平川面上以18km/h的速度匀速直线行驶时，线圈两头电压仍旧为48V，电流为2A，则以下说法正确的选项是（）A. 电动机线圈电阻为24ΩB电.动机的机械功率为96WC. 电动机的效率是66.7%D. 电动车行进时遇到的阻力为16N【答案】D【分析】【解答】解：（1）因电动机转轴卡住不可以转动时为纯电阻用电器，所以，由I＝可得，电动机线圈的电阻：R＝＝＝4Ω，A不切合题意；（2）当在水平川面上以v＝18km/h ＝5m/s 的速度匀速直线行驶时，电动车为非纯电阻，此时电动机耗费的电功率：P M＝ UI ′＝ 48V× 2A＝ 96W，电动机线圈电阻耗费的热功率：P R＝（ I ）′2R＝（ 2A）2× 4Ω＝16W ，电动机的机械功率：P 机械＝ P M﹣ P R＝ 96W ﹣ 16W＝ 80W， B 不切合题意；电动机的效率：η＝×100%＝×100%≈83.3%，C不切合题意；因电动车在水平川面上匀速直线行驶时处于均衡状态，遇到的阻力和牵引力是一对均衡力，所以，由P＝＝＝Fv可得，电动车行进时的牵引力即遇到的阻力：f＝ F＝＝＝16N，D切合题意。

故答案为： D。

【剖析】联合题意，电动机转轴卡住不可以转动时为纯电阻用电器，依据欧姆定律I＝求出电动机线圈的电阻；当在水平川面上匀速直线行驶时，电动车为非纯电阻，依据P=UI 求出此时电动机耗费的电功率，依据P=I2R 求出电动机线圈电阻耗费的热功率，利用nη＝× 100%求出电动机的效率；电动车在水平川面上匀速直线行驶时处于均衡状态，遇到的阻力和牵引力是一对均衡力，二力大小相等，利用P＝＝＝Fv求出电动车行进时的牵引力即遇到的阻力.2．如下图，电源电压恒定不变。

（物理）九年级物理电功率解题技巧解说及练习题(含答案)一、电功率选择题1．如下图电路，电源电压恒定，R 为光敏电阻，其阻值跟着光照的加强而减小，为定值电阻，当光照减弱时A. V与示数的比值减小B. V与示数的比值不变C. 与示数之差变大D. 电路耗费的总功率减小【答案】 D【分析】【解答】 A、由欧姆定律可知，V 与示数的比值为光敏电阻R 的阻值，因R 的阻值变大，则该比值变大， A 不切合题意；B、电压表示数不变，示数变小，则V 与示数的比值变大， B 不切合题意；C、由并联电路的特色可知，与示数之差为经过的电流，保持不变， C 不切合题意；D、电源电压不变，总电流变小，依据可知，总功率减小， D 切合题意。

故答案为： D。

【剖析】光敏电阻 R 与定值电阻 R0并联，电压表丈量的是R 两头的电压（即电源的电压），保持不变；电流表 A 1丈量的是经过R 的电流，电流表 A 2丈量的是干路中的电流；已知光敏电阻 R 的阻值跟着光照的加强而减小，则当光照减弱时，R 的阻值变大，依据欧姆定律可知，经过 R 的电流变小，即电流表A1示数变小；经过R0的电流不变，而经过R 的电流变小，所以干路中的电流变小，即电流表A2示数变小，依据P=UI 可知，总功率减小.2．小明对教室中一些物理量的估测，合理的是（）A. 黑板擦遇到的重力约为 100N C.教室内一盏日光灯的功率约为1000W B. 课桌的高度约为80cmD. 教室内感觉比较舒坦的温度约为37℃【答案】B【分析】【解答】解：A、黑板擦遇到的重力约为1N，所以 A 不切合本质状况；B、课桌的高度约为80cm，所以 B 切合本质状况；C、教室内日光灯正常发光时的电流在0.2A 左右，额定功率大概为P=UI=220V × 0.2A=44W 左右．所以 C 不切合本质状况；D、人体正常体温在37℃左右，感觉舒坦的温度在23℃左右，所以 D 不切合本质状况．应选 B．【剖析】第一对题目中波及的物理量有个初步的认识，对于选项中的单位，可依据需要进行相应的换算或变换，清除与生活本质相差较远的选项，找出切合生活本质的答案．估测是一种科学的近似计算，它不单是一种常用的解题方法和思想方法，并且是一种重要的科学研究方法，在生产和生活中也有侧重要作用．3．小明利用电能表丈量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在 1h 内，耗费的电能为 1.2kW?h ，那么用这个电器是（）A. 液晶电视机B. 台式计算机C. 家用空调D. 电冰箱【答案】 C【分析】【解答】解：用电器在t=1h 内耗费的电能为W=1.2kW?h ，用电器的电功率：P= ==1.2kW=1200W ，液晶电视机的电功率约为100W ，台式计算机的电功率约为200W ，空调的电功率约为1000W ，电冰箱的功率约为100W ，所以电功率是1200W 的用电器是空调．应选 C．【剖析】依据用电器在1h 内耗费的电能，联合公式P=，求出电功率，再与题目中给出的用电器的功率比较即可．4．以下表述正确的选项是（）A. 电视机正常工作电流约为 1.57AB. 电水壶电阻为4840 ΩC.同种电荷相互排挤D.磁极间在不接触时没法发生相互作用【答案】 C【分析】【解答】 A.电视机正常工作电流：，故A错误；B.电水壶的电阻为：，故B 错误；C 正确；C.两个带有正电荷的小球之间的距离显然增大，说明同种电荷相互排挤，故D.磁极间在不接触时能够发生相互作用，故 D 错误。

九年级物理电功率解题技巧(超强)及练习题(含答案)一、电功率选择题1．将A、B两个灯泡，按图一、图二两种方式连接，已知R A=4Ω、R B=6Ω，电源电压相同，下面分析正确的是（）A. 图一中A灯比B灯亮B. 图二中A灯比B灯亮C. 图一中A灯比图二中A灯亮D. 图一中的总功率比图二中的总功率要大【答案】B【解析】【解答】A．图一中，两灯泡串联，串联电路中各处的电流相等，A灯泡的电阻较小，由可知，A灯泡的实际功率较小，即A灯比B灯暗，A不符合题意；B．图二中，两灯泡并联，并联电路中各支路两端的电压相等，根据可知，A灯泡的电阻较小，其实际功率较大，A灯比B灯亮，B符合题意；C．由于图一中两灯串联，A灯泡两端的电压小于电源电压，图二中两灯并联，A灯泡两端的电压等于电源的电压，根据可知，图一中A灯泡的实际功率较小，灯泡较暗，即图一中A灯比图二中A灯暗，C不符合题意；D．因串联电路中总电阻大于任何一个分电阻，并联电路中总电阻小于任何一个分电阻，即图一中的总电阻大于图二中的总电阻；由可知，图一中的总功率比图二中的总功率要小，D不符合题意。

故答案为：B。

【分析】根据P=UI=I2R=比较两灯泡的实际功率关系，实际功率大的灯泡较亮.2．如图所示，电源电压不变，先闭合S1，再闭合S2，下列说法正确的是（）A. 电压表、电流表示数均变小B. 电压表示数变大，电路总功率变大C. 电压表示数不变，总电阻变小，电流表示数变大D. 电压表与电流表示数的比值变大【答案】B【解析】【解答】A、C、由图可知，先闭合S1时，两电阻串联，电流表测量电路中的电流，电压表测R1两端的电压；根据串联电路的电压特点可知，其示数小于电源电压；再闭合S2，R2被短路，电路为R1的简单电路，电流表测量电路中的电流，电压表测量的是电源电压，所以电压表的示数变大；R1的电阻小于两电阻串联的总电阻，即总电阻减小，根据欧姆定律可知，电路中的电流变大，即电流表示数变大，AC不符合题意；B、电源电压不变，电流变大，根据P=UI可知，电路的总功率变大，B符合题意；D、两开关都闭合时，由欧姆定律可知，电压表与电流表示数的比值，即为电阻R1的阻值，所以该比值不变，D不符合题意。

【物理】初三物理电功率解题技巧和训练方法及练习题(含答案 )一、电功率选择题1．新式 PTC发热资料能够自动调理电路的电功率，在生活中宽泛应用，图甲是PTC调试工作电路， R0是保护电阻，阻值恒定；R1是 PTC 电阻，阻值随温度变化的图像如图乙所示。

闭合开关S，当温度从20°C 高升到 120°C 的过程中（）A. 电流表示数先变小后变大B电.压表示数先变大后变小C. 电压表与电流表示数的比值先变小后变大D. 保护电阻耗费的功领先变小后变大【答案】 C【分析】【解答】 A．甲中，两电阻串连，电压表测R1的电压，电流表测电路的电流，由图乙知，当温度从 20℃高升到 100℃的过程中电阻R1变小，从100℃高升 120℃的过程中电阻 R1变大，则依据串连电阻的规律，总电阻先变小后变大，由欧姆定律可知，电路中的电流先变大后变小，即电流表示数先变大后变小， A 不切合题意； B．电路中的电流先变大后变小，依据 U=IR 可知，定值电阻R0的电压先变大后变小，由串连电路电压的规律可知， R1的电压先变小后变大，即电压表示数先变小后变大， B 不切合题意； C．依据欧姆定律可知，电压表与电流表的比值等于PTC电阻 R1的阻值，因此电压表与电流表的比值先变小后变大， C 切合题意； D．因电路中的电流先变大后变小，依据P=I2R0可知， R0耗费的功领先变大后变小， D 不切合题意。

故答案为： C【剖析】联合电路图，理清元件的连结方式及电表的丈量对象，由图乙知，温度高升时电阻 R1先变小后变大，依据串连电阻的规律和欧姆定律剖析电流表示数变化；依据U=IR 确定定值电阻的电压变化，由串连电路电压的规律得出电压表示数变化；同理，依据欧姆定律，电压表与电流表的比值即热敏电阻大小，再依据P=I2R 剖析 R0耗费的功率变化状况 .2．以下图，电路中电源电压保持不变，小灯泡标有“ 3V1.5W字样，不考虑灯泡电阻随温0-度的变化，滑动变阻器R 的最大阻值为24Ω，电流表量程为0-0.6A，电压表量程为3V．当开关S 闭合后，滑动变阻器R 接入电路的电阻为3Ω时小灯泡正常发光。

初三必备物理电功率技巧全解及练习题(含答案)一、电功率选择题1．如下图电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P 向右挪动过程中（）A. 电压表V 的示数不变B. 电流表 A 的示数变大C. 小灯泡的亮度变暗D. 电路的总功率变大【答案】AA 丈量电路总电【分析】【解答】由图可知，闭合开关，灯泡与滑动变阻器并联，电流表流，电压表测电源电压，所以滑片挪动电压表的示数不变， A 切合题意；当滑动变阻器的滑片P 向右挪动时，滑动变阻器接入电路的电阻变大，依据I=可知，滑动变阻器所在支路中的电流变小；依据并联电路的特色可知，各支路互不影响，所以滑片向右挪动，小灯泡的电流和实质功率不变，则灯泡的亮度不变， C 不切合题意；依据并联电路中干路电流等于各支路电流之和可知，总电流变小，即电流表 A 的示数变小， B 不切合题意；电源电压保持不变，总电流变小，依据P=UI 知，电路的总功率变小， D 不切合题意。

故答案为： A。

【剖析】联合电路图，理清依照的连结方式及电表的丈量对象，当滑动变阻器的滑片P 向右挪动时，判断出滑动变阻器接入电路中电阻的变化，滑动变阻器两头的电压不变，依据欧姆定律 I= 可知该支路电流的变化；依据并联电路各支路互不影响判断出灯泡的亮度和经过灯泡的电流；依据 P=UI 判断电路的总功率变化状况 .2．如下图的电路，闭合开关后，当滑片P 向右挪动时，以下说法正确的选项是（）A. 灯泡L 变暗B. 电压表示数变小C. 电流表A1示数变大D. 整个电路耗费的总功率变小【答案】 D【分析】【解答】由电路图可知，灯泡L 与滑动变阻器R 并联，电压表V 测电源的电压，电流表A1测干路电流，电流表A2测 L 支路的电流。

因电源的电压不变，所以，滑片挪动时，电压表的示数不变，以，滑片挪动时，经过B 不切合题意；因并联电路中各支路独立工作、互不影响，所L 的电流和实质功率不变，即L 的亮度不变， A 不切合题意；当滑片 P 向右挪动时，变阻器接入电路中的电阻变大，由I＝可知，经过R 的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A1的示数变小， C 不切合题意；由P＝ UI 可知，整个电路耗费的总功率变小， D 切合题意。

【物理】初三物理电功率答题技巧及练习题(含答案)及解析一、电功率选择题1．如图所示是“探究电流通过导体时产生热量的多少与什么因素有关”的实验装置，两个透明容器中密闭这等量的空气，R1=R2=R3，当开关S闭合后，下列说法正确的是（）A. 该实验装置是探究电流通过电阻时产生的热量与电阻大小的关系B. 通过电阻R1和R2的电流相等C. 通电一段时间后，右边U形管内液面的高度差比左边小D. 该实验装置是利用U形管中液体的热胀冷缩来反映电阻放出热量的多少的【答案】C【解析】【解答】解：A、装置中R2、R3并联后再与R1串联，通过R1的电流I1=I2+I3，而I2=I3，所以右边容器中通过R3的电流I3是左侧通过R1电流的一半，即是研究电流产生的热量与电流的关系，故A错误；B、由图知，通过R1的电流I1=I2+I3，而I2=I3，所以通过电阻R1和R2的电流不相等，故B 错；C、左右两容器中的电阻相同，而通过电阻R1的电流大于R2的电流，通电时间相同，由Q=I2Rt可知，左边容器中的电阻产生的热量多，左边U形管内液面的高度差比右边U形管内液面的高度差大，故C正确；D、电流产生的热量不能用眼睛直接观察，对密封容器中空气加热，引起U型管中液面变化，通过液面高度差的变化来反映，是利用容器内气体的热胀冷缩来反映电阻放出热量的多少，故D错误．故选C．【分析】A、电流产生的热量跟电流大小、电阻大小、通电时间有关，在通电时间和电阻相同时，是探究电流产生热量跟电流的关系；B、根据串、并联电路的电流大小关系分析判断C、通电时间相同、电阻相同，通过的电流不同，利用焦耳定律Q放=I2Rt分析判断；D、电流通过导体产生热量的多少不能直接观察，但气体温度的变化可以通过U型管中液面高度差的变化来反映，体现的是转换思想．2．小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在1h内，消耗的电能为1.2kW•h，那么用这个电器是（）A. 液晶电视机B. 台式计算机C. 家用空调D. 电冰箱【答案】C【解析】【解答】解：用电器在t=1h内消耗的电能为W=1.2kW•h，用电器的电功率：P= = =1.2kW=1200W，液晶电视机的电功率约为100W，台式计算机的电功率约为200W，空调的电功率约为1000W，电冰箱的功率约为100W，所以电功率是1200W的用电器是空调．故选C．【分析】根据用电器在1h内消耗的电能，结合公式P= ，求出电功率，再与题目中给出的用电器的功率比较即可．3．下列数据最接近实际情况的是（）A. 大气对拇指指甲盖的压力约为 10NB. 学生课桌高度约为200cmC. 让人感觉舒适的气温约为37℃D. 家用节能灯的功率约为1kW【答案】 A【解析】【解答】A.大拇指的指甲盖的面积大约1cm2，大气压强约105Pa，那么大气对指甲盖的压力；F=pS=105Pa×10-4m2=10N，故A符合题意；B.普通学生课桌的高度大约1m，而200cm=2m，太高了，故B不合题意；C.让人感觉舒适的温度大约在25℃左右，37℃太高了，故C不合题意；D.家用节能灯的功率大约30W左右，1kW的功率太大了，故D不合题意。

九年级物理电功率解题技巧( 超强 ) 及练习题 ( 含答案 ) 及分析一、电功率选择题1．以下说法正确的选项是（）A.电流表测电路中电流时，流过的电流是正电荷定向挪动形成的B. 某同学家的电能表示数是，表示他家耗费的电能是1234.5JC.可燃冰属于可重生能源D.卫星电话用电磁波传达信息【答案】 D【分析】【解答】解：A、在金属导体中自由电子的定向挪动形成电流，故 A 错误；B、某同学家的电能表示数是，表示他家耗费的电能是1234.5kW?h ，故 B 错误；C、可燃冰是埋藏于海底的化石燃料，可燃冰属于不行重生能源，故 C 错误；D、卫星电话是用电磁波传达信息的，故 D 正确．应选： D．【剖析】（ 1 ）金属导电靠的是自由电子的定向挪动；（2）要知道电能表示数的最后一位是小数，单位是kw?h．（ 3）从能源能否可再利用的角度可把能源分为可重生能源和不行重生能源．人类开发利用后，在现阶段不行能重生的能源，属于不行重生能源；指在自然界中能够不停重生、连续利用的能源，属于可重生能源．（4）挪动通讯、卫星通讯都是利用电磁波中的微波来传达信息的，因为微波传达信息量大．2．如下图，电源电压恒定不变。

闭合开关后，滑动变阻器的滑片过程中，电压表的示数由4V 变成 3V，电流表的示数由0.2A 变成P 由 b 端移到某点0.3A，由此可知（c 的）A. 电源电压为7VB. R1的阻值为20ΩC. 电路耗费的最小功率为 1.2WD. 滑片 P 在 b 端时， 10 秒内 R 产生的热量为 12J1【答案】 C【分析】【解答】解：由电路图可知，R1与 R2串连，电压表测 R2两头的电压，电流表测电路中的电流。

（1）由“闭合开关后，滑动变阻器的滑片P 由 B 端移到某点 C 的过程中，电压表的示数由4V 变成 3V，电流表的示数由 0.2A 变成 0.3A，”可知， R2两头电压为 4V，ac 两头电压Uac=3V，当滑动变阻器的滑片P 在 b 端时，电流I=0.2A，当滑片 P 由 b 端移到某点 c 时，电流I=0.3A，设电源电压为U，则，解得 R1=10 Ω，U=6V， AB 不切合题意；（ 2）滑动变阻器滑片 P 在 b 端时， R与 R 串连，由 P=UI 可得，12电路耗费的最小功率P=UI=6V×0.2A=1.2W， C 切合题意；（ 3）滑片 P 在 b 端时，依据串连电路的电压特色可得，R1两头电压 U1=U-U2=6V-4V=2V，10 秒内 R1产生的热量Q=W=U It=2V × 0.2A × 10S=4J，D不切合题意。

九年级物理电功率解题技巧及练习题( 含答案 ) 及分析一、电功率选择题1．如下图，阻值为R 的电阻丝，用四种方法分别接在电压为U 或 2U 的电源上．闭合开关后，在同样时间内虚线框里的电阻丝产生的总热量最多的是（）A. B. C. D.【答案】D【分析】【解答】由于串连电路中电阻等于各分电阻之和，并联电路中总电阻的倒数等于各分电阻倒数之和，所以两电阻串连时电路中的总电阻最大，两电阻并联时电路中的总电阻最小，由于应选Q 放 =W= t ，所以在同样的时间内放出的热量最多的是D．D 选项．【剖析】依据电阻的串并联比较各选项中电阻的大小，依据间内放出热量的关系．Q 放 = t 得出它们在同样的时2．如下图，电源电压U 保持不变。

当开关S2闭合、 S1和 S3断开，滑动变阻器的滑片在最右端时，电路的总功率为P1，再将滑片滑至最左端，有一只电表的示数变成本来的1/5；当开关 S1和 S3闭合、 S2断开，滑动变阻器的滑片从最右端滑至中点时，R3的功率增大了 0.05W ，且滑片在中点时，电压表V1的示数为 U1；当全部开封闭合，滑动变阻器的滑片在最左端时，电路的总功率为P2，两只电流表示数相差 0.3A．已知 P1：P2 =2：15，下列结论正确的选项是（）A. P2=5.4WB. U=12V C1.=6VU D. 2R=20 Ω【答案】 A【分析】【解答】解：（1） S213断开，滑片在最右端时，231测闭合、 S和 S R 、 R串连， VR 电压，V2测 R、R总电压，即电源电压，等效电路如图 1 所示；滑片滑至最左端时，223V1V2都测 R2两头电压，等效电路如图 2 所示：由题意联合图可知，电表V2的示数将发生变化，且 U R2＝U，则 R3两头的电压U R3＝U，所以，依据串连电路的分压规律可得：，即 R3＝ 4R2﹣﹣①；（ 2）当开关 S1和 S3闭合、 S2断开，滑片位于最右端时 R1、 R3串连 V1测 R1电压， V2测总电压，等效电路如图 3 所示；滑片位于中点时，等效电路如图 4所示；当全部开封闭合，滑片在最左端时，R3短路， R、1R2并联， A2测干路电流， A1测 R2所在支路的电流，等效电路图如图 5 所示：由题意知图 1 中，电路的总功率： P1＝，图 5 中总功率： P2＝+ ，可得： 15P1＝2P2，即15×＝ 2×（+ ），解得： R1＝ 2R2﹣﹣②由题意知图 5 中两只电流表示数相差0.3A，依据并联电路电流规律，可得图5中，经过R1的电流： I5＝ I﹣ I4＝ 0.3A，则＝0.3A，即＝0.6A﹣﹣﹣③,图 3中，电路中的电流：I2＝×× 0.6A＝ 0.1A ，图 4 中，电路中的电流：I3＝×× 0.6A＝0.15A ，因图 4 和图 3 对比较R3的功率增大了 0.05W ，所以，由P＝ I2R 可得： P3′﹣ P3＝ I32× R3﹣ I22 R3＝（ 0.15A）2× R3﹣（0.1A ）23312×R＝ 0.05W ，解得： R ＝ 40Ω，代入①②③两式可得： R ＝ 20Ω， R ＝ 10Ω， U＝6V，BD 不切合题意；图 4中， U＝I R ＝ 0.15A × 20＝Ω3V， C 不切合题意；图5中，P＝1312++＝5.4W，A切合题意。
