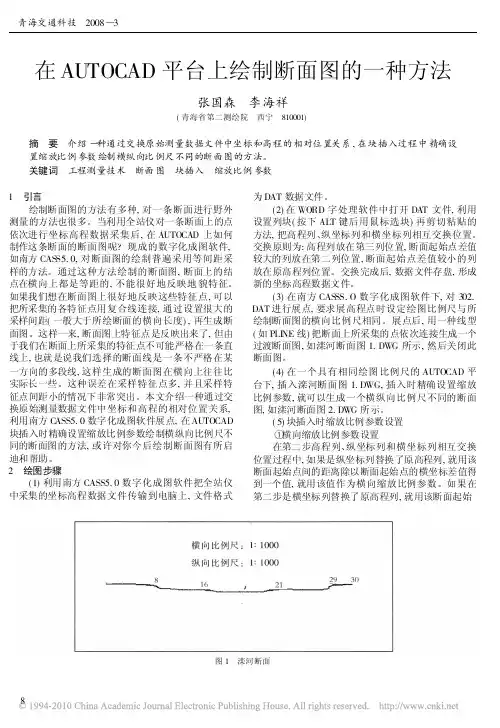

在AUTOCAD 平台上绘制断面图的一种方法张国森 李海祥(青海省第二测绘院 西宁 810001)摘 要 介绍一种通过交换原始测量数据文件中坐标和高程的相对位置关系,在块插入过程中精确设置缩放比例参数绘制横纵向比例尺不同的断面图的方法。
关键词 工程测量技术 断面图 块插入 缩放比例参数1 引言绘制断面图的方法有多种,对一条断面进行野外测量的方法也很多。
当利用全站仪对一条断面上的点依次进行坐标高程数据采集后,在AUTOCAD 上如何制作这条断面的断面图呢?现成的数字化成图软件,如南方CASS5.0,对断面图的绘制普遍采用等间距采样的方法。
通过这种方法绘制的断面图,断面上的结点在横向上都是等距的,不能很好地反映地貌特征。
如果我们想在断面图上很好地反映这些特征点,可以把所采集的各特征点用复合线连接,通过设置很大的采样间距(一般大于所绘断面的横向长度),再生成断面图。
这样一来,断面图上特征点是反映出来了,但由于我们在断面上所采集的特征点不可能严格在一条直线上,也就是说我们选择的断面线是一条不严格在某一方向的多段线,这样生成的断面图在横向上往往比实际长一些。
这种误差在采样特征点多,并且采样特征点间距小的情况下非常突出。
本文介绍一种通过交换原始测量数据文件中坐标和高程的相对位置关系,利用南方C ASS5.0数字化成图软件展点,在AUTOCAD 块插入时精确设置缩放比例参数绘制横纵向比例尺不同的断面图的方法,或许对你今后绘制断面图有所启迪和帮助。
2 绘图步骤(1)利用南方CASS5.0数字化成图软件把全站仪中采集的坐标高程数据文件传输到电脑上,文件格式为DAT 数据文件。
(2)在WORD 字处理软件中打开DAT 文件,利用设置列块(按下ALT 键后用鼠标选块)再剪切粘贴的方法,把高程列、纵坐标列和横坐标列相互交换位置。
交换原则为:高程列放在第三列位置,断面起始点差值较大的列放在第二列位置,断面起始点差值较小的列放在原高程列位置。
AutoCAD平台上绘制横断面图的一种方法作者：朱云锋陈腾来源：《科学与财富》2010年第05期[摘要] 介绍了利用AutoCAD LISP语言编写的小程序直接绘制横断面的方法,其主要特点是效率快,可以批量绘制多个断面图,且可以随意更改纵、横向比例尺。
[关键词] AutoCAD 横断面全站仪断面测量1、引言由美国Autodesk公司开发的专门用于计算机绘图设计的AutoCAD软件具有简单易学、绘图精确等优点,现已经广泛应用于机械、建筑、采矿、测绘等工程领域。
通过对AutoCAD的学习研究发现,利用Auto—CAD进行测绘内业绘图上有很多优点:(1)设计时计算过程简单且失误率较低;(2)绘图时可任选比例;(3)线型可任意选择且可达到统一标准;(4)绘图精度高且速度快;(5)工作效率高、劳动强度低;(6)绘制出的工程设计图纸标准、整洁、美观、实用;(7)可以进行二次开发,方便多方面使用。
本文结合笔者实践经验,介绍一个绘制河道横断面图的方法。
2、外业断面测量随着测量技术日新月异的进步以及测绘仪器层出不穷的更新变化,测量河道横断面的方法也有好多中。
根据仪器的不同主要有较传统的水准仪加钢卷尺的方法、全站仪测量方法及GPS 测量方法。
而全站仪测量方法又根据坐标的选择又可以细分为实际三维坐标法、假定三维坐标法及任意三维坐标法等三中方法。
本文结合个人实际工作经验,主要介绍利用全站仪的任意三维坐标法进行河道断面测量的方法。
首先进行首级控制测量,包括平面控制及高程控制;然后进行量距打桩及测量各桩的三维坐标,量距打桩根据设计的需要从起始位置开始,按固定距离布设各断面桩,断面桩间距一般有50米、100米和200米三种;最后采用全站仪进行横断面测量。
断面测量每个小组由4人组成,一人观测、一人记录、两人持棱镜(左、右岸各一人)。
具体方法步骤为:(1)在断面桩顶架设仪器,要求仪器严格整平对中;(2)量测仪器高,并设置测站信息,其中测站三维坐标的X和Y坐标分别设置为0,高程及仪器高则按实际输入;(3)定向,假定断面方向为坐标北方向;(4)断面点测量及数据记录,记录要求格式为两列,第一列为距离数据,第二列为高程数据,顺序则从河道左岸往右岸记录,至断面桩位置处则距离记录为0,各断面测量记录详情如下(单位为米):断面桩号:0+100 桩顶高程:101.55 仪器高:1.53 桩高:0.05距离高程32.85 101.2521.83 101.4017.44 99.34 水(指左岸水面)15.17 99.0010.24 99.055.2499.34 水(指右岸水面)1.14101.470 101.5015.57 101.66外业测量要求注意以下几个方面:(1)断面方向要严格垂直河道轴线方向;(2)断面点的密度按照1:500地形图点的采集密度进行,要求能够完整的表示该断面的真实性;(3)遇到水面宽度较大或者水底情况较复杂者,最好采用测船配合测量水底断面点;3、内业绘图内业绘图前,首先把各断面数据计算机,要求为特定的文本格式,具体如图1:图1中的文件名为data1,往后类推,所有的文件名均为data加一个数字组成,顺序由第一个断面开始,至到最后一个断面结束,例如有56个断面,则最后一个断面的名称应该为data56。

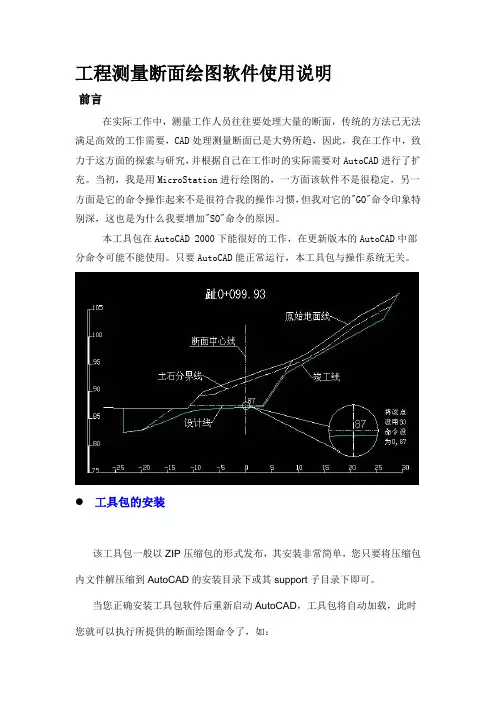

工程测量断面绘图软件使用说明前言在实际工作中，测量工作人员往往要处理大量的断面，传统的方法已无法满足高效的工作需要，CAD处理测量断面已是大势所趋，因此，我在工作中，致力于这方面的探索与研究，并根据自己在工作时的实际需要对AutoCAD进行了扩充。
当初，我是用MicroStation进行绘图的，一方面该软件不是很稳定，另一方面是它的命令操作起来不是很符合我的操作习惯，但我对它的"GO"命令印象特别深，这也是为什么我要增加"SO"命令的原因。
本工具包在AutoCAD 2000下能很好的工作，在更新版本的AutoCAD中部分命令可能不能使用。
只要AutoCAD能正常运行，本工具包与操作系统无关。
工具包的安装该工具包一般以ZIP压缩包的形式发布，其安装非常简单，您只要将压缩包内文件解压缩到AutoCAD的安装目录下或其support子目录下即可。
当您正确安装工具包软件后重新启动AutoCAD，工具包将自动加载，此时您就可以执行所提供的断面绘图命令了，如：command:so(回车)即可设置断面原点。
第一次使用如果您是第一次使用，有可能不知此工具的使用方法，请参照以下步骤，您就可以绘出第一条断面线。
一、创建一个示例数据文件Test.dat（压缩包中有此文件）请选择并拷贝下列蓝色部分内容，打开记事本(notepad.exe)，粘贴到记事本中，保存为文件C:\Test.dat。
-------------------------（以下为数据文件内容，不含本行）---------------------- (-186.4 80.5)(-178.1 79.5)(-165.4 79.3)(-157.4 78.7)(-147.6 79)(-140.9 79.5)(-132.7 80)(-129.4 80.5)(-125.2 81)(-117.6 82)(-108.9 83)(-106.9 83.5)(-103.4 85)(-100.7 87.5)(-98.4 90)(-92.3 92.5)(-89 95)(-84.6 97.5)(-81.2 100)(-77.7 102.5)(-74.3 105)(-71.7 107.5)(-67.3 110)(-63.6 112.5)(-59.3 115)(-56.4 117.5)(-52.6 120)(-49.4 122.5)(-45.9 125)(-42.4 127.5)(-39.3 130)-------------------------（以上为数据文件内容，不含本行）----------------------二、运行AutoCAD，如果您已正确安装软件，则所有工具将随AutoCAD的运行自动启动。

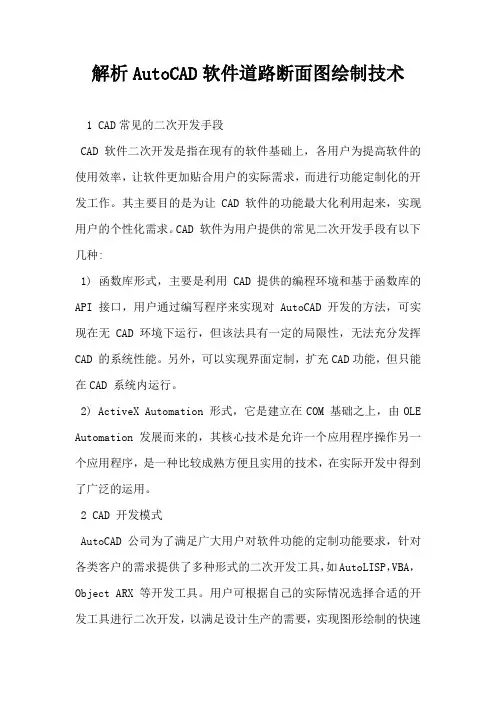

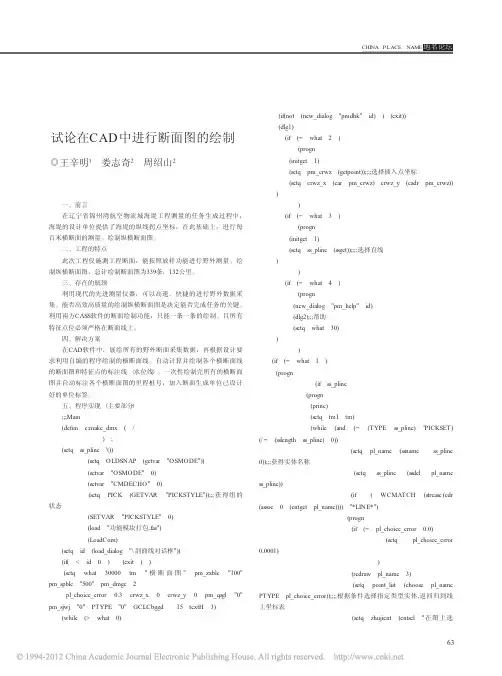

解析AutoCAD软件道路断面图绘制技术1 CAD常见的二次开发手段CAD 软件二次开发是指在现有的软件基础上，各用户为提高软件的使用效率，让软件更加贴合用户的实际需求，而进行功能定制化的开发工作。
其主要目的是为让CAD 软件的功能最大化利用起来，实现用户的个性化需求。
CAD 软件为用户提供的常见二次开发手段有以下几种:1) 函数库形式，主要是利用CAD 提供的编程环境和基于函数库的API 接口，用户通过编写程序来实现对AutoCAD 开发的方法，可实现在无CAD 环境下运行，但该法具有一定的局限性，无法充分发挥CAD 的系统性能。
另外，可以实现界面定制，扩充CAD功能，但只能在CAD 系统内运行。
2) ActiveX Automation 形式，它是建立在COM 基础之上，由OLE Automation 发展而来的，其核心技术是允许一个应用程序操作另一个应用程序，是一种比较成熟方便且实用的技术，在实际开发中得到了广泛的运用。
2 CAD 开发模式AutoCAD 公司为了满足广大用户对软件功能的定制功能要求，针对各类客户的需求提供了多种形式的二次开发工具，如AutoLISP，VBA，Object ARX 等开发工具。
用户可根据自己的实际情况选择合适的开发工具进行二次开发，以满足设计生产的需要，实现图形绘制的快速化提高工作效率。
针对道路勘测阶段对设计的重要性，确保断面图绘制的快速和高效十分必要。
下面介绍几种常用的二次开发模式，并结合测绘行业的需求特点进行总结。
1) VBA( Visual Basic for Applications) 开发模式，它被集成到AutoCAD 2000 中，打通了用户访问CAD 中丰富技术框架的全新通道。
VBA 可用通过ActiveX 接口实现与CAD 的通信，并能够访问和控制CAD 所有图形对象和非图形对象，包括这些对象的方法和属性等。
由于VBA 是由VB 发展而来，都是面向对象编程，与其他程序语言相比，具有更简单，更易学等特点。

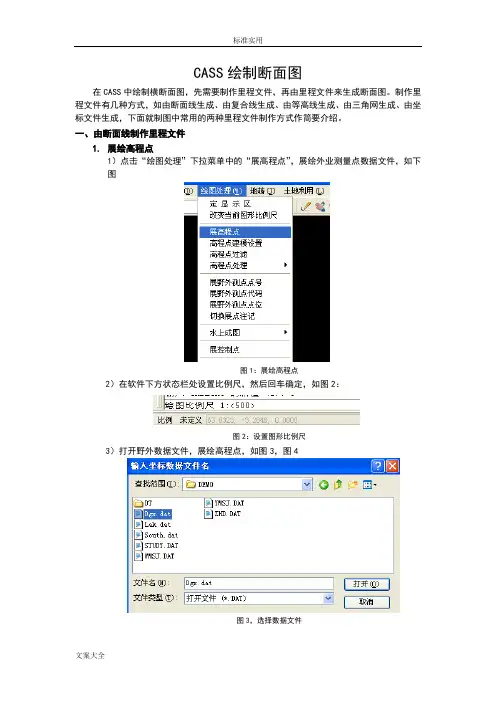

CASS绘制断面图在CASS中绘制横断面图，先需要制作里程文件，再由里程文件来生成断面图。
制作里程文件有几种方式，如由断面线生成、由复合线生成、由等高线生成、由三角网生成、由坐标文件生成，下面就制图中常用的两种里程文件制作方式作简要介绍。
一、由断面线制作里程文件1.展绘高程点1）点击“绘图处理”下拉菜单中的“展高程点”，展绘外业测量点数据文件，如下图图1：展绘高程点2）在软件下方状态栏处设置比例尺，然后回车确定，如图2：图2：设置图形比例尺3）打开野外数据文件，展绘高程点，如图3，图4图3，选择数据文件图4：展绘高程点完成2、绘制纵断面线用多段线绘制一条纵断面线，横断面与此纵断面线垂直相交，如下图5：图5：绘制纵断面线3、用“由纵断面生成”工具生成里程文件1）在“工程应用”下拉菜单中选择“生成里程文件”>“由纵断面生成”>“新建”如下图6：图6：新建里程文件2）然后选择纵断面线，弹出如图7所示对话框。
图7 由纵断面生成里程文件对话框在对话框中首先选择中桩点获取方式：其中结点表示处理纵断面线的结点不考虑等分；等分表示只对纵断面线等分不考虑结点；等分且处理结点则表示既处理结点也考虑等分纵断面线。
然后分别在对话框中输入横断面间距、横断面左边长度和横断面右边长度，点击确定在图面上就会生成横断面线，如图8：图8 生成横断面线3）在新建了横断面线以后，再选择菜单中的生成，如下图9，弹出数据对话框，如图10图9 点击生成里程文件图10输入里程文件名对话框首先选择高程点的数据文件名，打开后弹出如图11所示对话框。
图11输入高程点数据文件对话框指定生成的里程文件保存的文件名和路径，设置断面线上插值间距和起始里程，单击保存。
软件会在刚才制定的路径下生成*.hdm和*.dat两个数据文件，以hdm结尾的数据文件就是里程文件，在生成断面图的时候由它来生成；以dat结尾的数据文件为横断面的点数据文件，如图12图12 横断面的点数据文件横断面点数据格式为：点名，属性，Y坐标，X坐标，高程其中属性代表是第几个横断面4）如果用户需要对横断面进行修改，就要在第3）步之前使用其它编辑功能，如添加、变长、剪切和设计，对横断面进行修改，修改完毕后再做第3），生成里程文件及点数据文件。

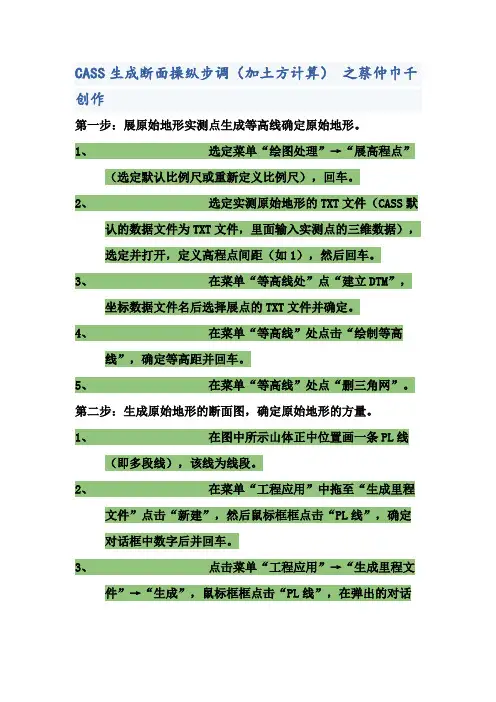

CASS生成断面操纵步调（加土方计算）之蔡仲巾千创作第一步：展原始地形实测点生成等高线确定原始地形。
1、选定菜单“绘图处理”→“展高程点”（选定默认比例尺或重新定义比例尺），回车。
2、选定实测原始地形的TXT文件（CASS默认的数据文件为TXT文件，里面输入实测点的三维数据），选定并打开，定义高程点间距（如1），然后回车。
3、在菜单“等高线处”点“建立DTM”，坐标数据文件名后选择展点的TXT文件并确定。
4、在菜单“等高线”处点击“绘制等高线”，确定等高距并回车。
5、在菜单“等高线”处点“删三角网”。
第二步：生成原始地形的断面图，确定原始地形的方量。
1、在图中所示山体正中位置画一条PL线（即多段线），该线为线段。
2、在菜单“工程应用”中拖至“生成里程文件”点击“新建”，然后鼠标框框点击“PL线”，确定对话框中数字后并回车。
3、点击菜单“工程应用”→“生成里程文件”→“生成”，鼠标框框点击“PL线”，在弹出的对话框中“高程数据文件名”后选取展点的TXT文件，下两个选项的文件名由中间命名，存储后回车。
4、点击“工程应用”→“绘断面图”→“根据里程文件”，选择已命名的里程文件，点击“断面图位置“，然后选取图中一点，即生成断面。
第三步：待盖山体挖完后，丈量挖完后的地形，然后重复前两步，生成挖完后的断面，注意生成断面过程中图纸的比例尺和剖断面的“PL线”必须一致，然后根据对应桩号，把挖完（或填完）的地面线套到挖之前原始地形的断面上，此步俗称戴帽子，然后统计出每个断面的填挖面积，跟路基统计方量一样统计出该山体的填挖方量。
绘制断面图的方法有四种，①由图面生成，②根据里程文件，③根据等高线，④根据三角网我个人建议你用第二种，因为从准确性和直观快捷性来说第二种最好：具体方法如下：首先根据你外业丈量断面数据编写格式如下的.HDM文件，第一点里程，第一点高程第二点里程，第二点高程和说明书有点纷歧样那是因为你低问题只有一个断面，不需要BEGIN，断面里程：断面序号，同样不需要算两期土方也不需要后面的next...，编好后保管文件用工程应用-绘断面图-根据里程文件搞定1.生成里程文件：[工程应用]菜单－＞〔生成里程文件〕－＞〔由纵断面线生成〕功能：由道路中桩线即纵断面线生成里程文件。
