管道施工测量的准备工作及技术方法

施工测量方案与技术措施施工测量方案是指在施工过程中为了实现施工的准确性和顺利进行，根据工程项目的不同要求制定的一个详细的测量计划。

施工测量方案的制定应充分考虑施工项目的特点和要求，结合实际情况制定切实可行的测量计划。

具体步骤如下：1.确定测量的目的和要求：根据工程项目的需要确定测量的目的和要求，明确需要测量的参数和精度等级。

2.确定测量的方法和工具：根据需要测量的参数和现场实际情况选择适当的测量方法和工具。

例如，可以使用经典的全站仪进行高程和位置的测量，使用激光测距仪进行距离测量。

3.制定测量计划：根据工程项目的进度和要求，制定详细的测量计划，包括测量时间、测量地点、测量仪器和人员等。

4.进行测量前的准备工作：在开始测量之前，需要进行一些准备工作，包括清理现场，确保测量仪器的正常使用，校准仪器等。

5.进行测量工作：按照测量计划进行测量工作，确保测量的准确性和可靠性。

6.分析和处理测量结果：对测量结果进行分析和处理，制定相应的施工方案和调整措施。

施工测量技术是指在施工测量过程中使用的一系列技术方法和工具。

常用的施工测量技术包括全站仪测量技术、激光测距技术、卫星定位技术等。

具体措施如下：1.全站仪测量技术：全站仪是一种集光学测量和电子计算于一身的先进测量仪器，可用于测量距离、角度和高程等参数。

在施工过程中，可以使用全站仪进行控制点的测量和位置的定位。

2.激光测距技术：激光测距仪是一种利用激光束测量距离的仪器，可以快速、准确地测量距离。

在施工过程中，可以使用激光测距仪进行施工区域的距离测量和定位。

3.卫星定位技术：卫星定位技术是利用人工卫星发送的信号进行位置定位的技术，可以实现高精度的位置测量。

在施工过程中，可以使用卫星定位技术进行准确的定位和导航。

施工测量控制措施是指在施工过程中为了保证测量的准确性和可靠性所采取的一系列控制措施。

具体措施如下：1.设立控制点：在施工区域设置控制点，用于测量和定位的参考点。

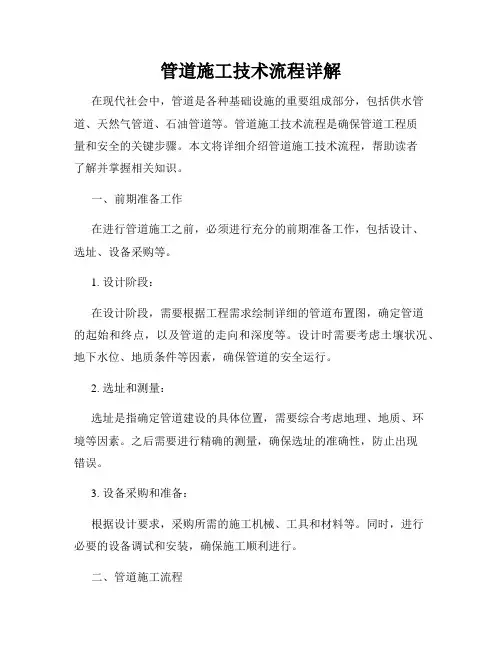

管道施工技术流程详解在现代社会中，管道是各种基础设施的重要组成部分，包括供水管道、天然气管道、石油管道等。

管道施工技术流程是确保管道工程质量和安全的关键步骤。

本文将详细介绍管道施工技术流程，帮助读者了解并掌握相关知识。

一、前期准备工作在进行管道施工之前，必须进行充分的前期准备工作，包括设计、选址、设备采购等。

1. 设计阶段：在设计阶段，需要根据工程需求绘制详细的管道布置图，确定管道的起始和终点，以及管道的走向和深度等。

设计时需要考虑土壤状况、地下水位、地质条件等因素，确保管道的安全运行。

2. 选址和测量：选址是指确定管道建设的具体位置，需要综合考虑地理、地质、环境等因素。

之后需要进行精确的测量，确保选址的准确性，防止出现错误。

3. 设备采购和准备：根据设计要求，采购所需的施工机械、工具和材料等。

同时，进行必要的设备调试和安装，确保施工顺利进行。

二、管道施工流程1. 清理施工区域：施工前，应对施工区域进行彻底的清理，清除障碍物、建筑废料和其他不必要的物品。

确保施工区域干净整洁，方便施工进行。

2. 地面开挖：根据设计要求和地质条件，采用合适的机械对地面进行开挖。

开挖深度和宽度应符合设计要求，避免对周围环境产生不必要的影响。

3. 管道敷设：在地面开挖完毕后，开始进行管道的敷设工作。

管道的敷设要求准确，需要根据设计图纸进行定位，保持管道的水平和垂直度。

在敷设过程中，需要进行适当的连接和对焊操作，以确保管道的完整性和密封性。

4. 填土与夯实当管道敷设完成后，需要进行填土与夯实工作。

填土应按照要求进行选择和处理，并进行适当的压实，以保证管道的稳定和安全。

5. 管道保护管道敷设完成后，还需要进行管道保护工程。

常用的保护措施包括涂层、防腐处理等，以延长管道的使用寿命，并降低维护成本。

6. 管道测试与验收在施工完成后，需要进行管道的测试与验收工作。

测试包括压力测试、泄漏测试等，以确保管道的安全运行。

验收工作则是进行最终的检查和评估，确认管道符合设计要求和相关标准。

管道施工测量方案随着城市的发展和经济的不断增长，管道建设的数量和规模也在不断扩大。

而精确测量管道的位置、长度、高度、坡度等参数则是保证管道施工质量和工程安全的重要保障。

本文将介绍常见的管道施工测量方案。

1. 管道测量前的准备工作在进行管道的测量工作之前，需要做好下列准备工作：•确认施工项目的设计图纸•对测量区域进行勘查和了解•准备测量器材和工具•实施安全措施2. 管道长度和位置的测量2.1 三角测量法三角测量法是指利用已知长度和角度来测量未知长度和角度的方法。

在测量管道长度和位置时，可以先测出两个已知点到待测点的距离和夹角，然后通过计算出待测点的坐标，来确定管道的长度和位置。

2.2 激光测量法激光测量法是一种非接触式的测量方法，在测量过程中不会对管道产生影响。

在使用激光测量仪进行管道长度和位置的测量时，需要先对测量路线进行预处理，正确定位各测量点和控制点，并对仪器进行校准，然后再进行测量。

2.3 GPS技术全球定位系统（GPS）技术是一种用卫星信号来测量位置、时间和速度的技术。

在管道的测量工作中，可以使用GPS来测量管道的长度和位置。

不过，GPS技术在城市建设领域的精度相对较低，所以需要与其他测量方法结合使用。

3. 管道高度和坡度的测量3.1 自平衡水准仪自平衡水准仪是一种通过引力作用来测量地球表面高度差的仪器，在管道施工中用来测量管道的坡度和高度。

在使用自平衡水准仪之前，需要先校准仪器，并确定测量路线和控制点。

3.2 水准管水准管是一种常用的测量工具，可以用来测量管道的高度和坡度。

在进行管道高度和坡度的测量时，需要把水准管放置在水平线上，然后通过观察水准管内液面的位置，来确定管道的高度和坡度。

4. 管道施工测量的注意事项•仪器的选择应符合所需测量精度和要求•在测量之前，要对仪器进行校准和预处理•在实施测量时，要遵守测量规范和操作流程•对测量数据要进行有效的存储和管理•在施工期间，要随时对测量数据进行跟踪和调整结论管道施工测量是保证管道工程质量和安全的重要一环。

管道工程测量测量方案一、测量前的准备工作1. 工程资料的收集：在进行管道工程测量之前，首先需要收集相关的工程设计图纸、施工图纸、测量控制点坐标、基准面和基准点等资料。

通过对这些资料的分析，可以确定测量的范围和精度要求，从而确定测量的方案和方法。

2. 测量控制点的设置：在进行管道工程测量之前，需要设置一些基准控制点，以确保测量结果的准确性和可靠性。

这些控制点应该位于已知的地理位置或建筑物上，并且能够达到一定的精度要求。

3. 环境条件的考察：在进行管道工程测量之前，需要考察测量现场的地形、地貌、交通等环境条件。

这些环境条件将会影响测量的准确性和可靠性，因此需要进行充分的考察和分析。

4. 测量人员的培训：在进行管道工程测量之前，需要对测量人员进行充分的培训，使他们掌握测量的原理、方法和技术，提高他们的测量能力和素质。

二、测量方法和工具1. 测量方法：管道工程测量可以采用传统的测量方法，如平面测量、高程测量、坡度测量等，也可以采用现代的测量方法，如全站仪测量、GPS测量等。

根据工程的具体要求和测量的环境条件，可以选择合适的测量方法。

2. 测量工具：管道工程测量需要使用一些特殊的测量工具，如测量仪器、测量标志、测量杆等。

这些工具应该具有一定的精度和稳定性，能够满足测量的要求。

三、测量过程1. 进场调查：在进行管道工程测量之前，需要进行进场调查，对测量现场的地形、地貌、交通等环境条件进行充分的调查和分析。

2. 控制点的设置：在进行管道工程测量之前，需要设置一些基准控制点，以确保测量结果的准确性和可靠性。

3. 测量的执行：在进行管道工程测量的过程中，需要严格按照测量方案和方法进行测量，确保测量的准确性和可靠性。

4. 数据的处理：在进行管道工程测量之后，需要对测量的数据进行分析和处理，得到最终的测量结果和报告。

四、数据处理1. 数据的处理：在进行管道工程测量之后，需要对测量的数据进行分析和处理，得到最终的测量结果和报告。

管道疏通检测施工方案(技术标)
一、前言
管道疏通检测施工方案是确保管道正常运行和有效疏通的重要保障，本文将就
该方案的关键步骤和注意事项进行详细介绍，以确保施工的顺利进行。

二、施工准备
在进行管道疏通检测施工前，应充分准备工作。

首先，需要对施工区域进行全
面检查，并清除可能存在的障碍物。

同时，准备好必要的工具和设备，确保施工过程中能够高效地进行。

三、施工步骤
1. 管道检测
首先，进行管道的全面检测，使用专业的检测设备对管道进行内部和外部的检测，以确保管道的完整性和通畅性。

记录检测结果，并对异常情况及时进行处理。

2. 疏通处理
对于发现的堵塞情况，采取相应的疏通措施。

可以使用高压水枪或其他专业工
具进行疏通，确保堵塞物彻底清除，恢复管道通畅。

3. 再次检测
疏通完成后，再次对管道进行全面检测，确保疏通效果良好，管道恢复正常运
行状态。

如发现问题，及时进行修复和处理。

四、施工注意事项
1.施工人员应严格按照操作规程进行操作，确保施工安全。

2.施工过程中，应特别注意保护周围环境和设施，避免造成二次污染或
损坏。

3.在施工现场应设置明显的警示标识，确保施工区域安全通畅。

4.施工结束后，对施工现场进行清理和整理，恢复原状，确保施工质量。

五、总结
管道疏通检测施工方案是管道维护保养工作中的重要环节，只有严格按照方案
要求操作，才能确保管道正常运行。

希望本方案可以为相关施工人员提供指导，确保管道疏通检测工作的顺利进行。

管网工程测量放线施工方案一、测量前的准备工作1.确定测量目标：在进行管网工程测量前，必须要明确测量的目标，比如是供水管道、排水管道、燃气管道等，每种管道的特点和要求都不相同，需要根据实际情况进行测量。

2.绘制测量图纸：根据工程设计图纸，绘制出详细的测量图纸，并确保测量图纸的准确性和完整性。

3.准备测量工具和设备：根据测量的需要，准备好各种测量工具和设备，比如经纬仪、测距仪、水准仪、钢尺、标尺、地基雷达等。

4.确定测量方法：根据实际情况和需求，确定合适的测量方法，比如平面测量、高程测量、曲线测量、地下管线探测等。

5.确保安全：在进行测量前，要对测量区域进行安全检查，确保测量工作的安全进行。

6.分配工作任务：确定每个测量员的具体工作任务，并安排好工作时间和工作地点。

以上就是测量前的准备工作，只有做好这些准备工作，才能确保测量工作的顺利进行。

二、测量过程1.平面测量：平面测量是测量工程中最基础的工作，通过经纬仪和测距仪进行测量，确定管道的位置和走向。

2.高程测量：高程测量主要是针对地势起伏和管道的坡度进行测量，使用水准仪和高程仪进行测量，确保管道的高程符合设计要求。

3.地下管线探测：对于地下管线的位置和深度，需要使用地基雷达等设备进行探测，确保管线的准确位置。

4.曲线测量：在管道布置中，通常需要考虑到曲线和弯头的位置和角度，使用测量仪器和数学公式进行曲线的测量。

5.记录数据：在测量过程中，需要对测量结果进行详细的记录，包括测量时间、测量工具、测量点位、测量数据等，确保数据的准确性和完整性。

三、放线施工方案1.确定放线方案：根据测量结果和设计要求，确定好放线的方案，包括布线的位置、管道的走向、管道的坡度等。

2.准备放线工具：准备好放线所需要的工具和设备，比如放线绳、尺子、标识牌、挖掘工具等。

3.标记放线点位：根据放线方案，对管道的走向和位置进行标记，确保放线的准确性和一致性。

4.进行放线工作：根据放线方案和标记的点位，进行放线工作，确保管道的布置符合设计要求。

一、工程概况雨水管道工程是城市基础设施的重要组成部分，其主要作用是收集和排放雨水，减轻城市内涝现象，保障城市排水系统的正常运行。

本工程主要包括雨水管道的施工、检查井的设置、管道连接及验收等环节。

二、施工准备1. 施工组织（1）施工队伍：组建专业施工队伍，包括施工技术员、施工员、测量员、材料员等。

（2）施工设备：配备挖掘机、装载机、运输车、挖掘机、切割机、焊接机、打桩机等施工设备。

2. 材料准备（1）管材：采用符合国标GB11836-2009级管要求的钢筋混凝土承插口管、企口管，管径d400～d1500mm。

（2）接口材料：采用符合HGT3091-2000要求的橡胶圈，抗拉强度16MPa，邵氏硬度45-55，伸长率400%。

（3）其他材料：混凝土、砂石、钢筋、模板、水泥、沥青等。

三、施工方案及技术措施1. 施工测量（1）按照设计图纸进行测量放线，确定管道中线、检查井位置等。

（2）进行水准点及导线点闭合，确保施工精度。

2. 管道基础施工（1）钢筋混凝土承插口、企口管道基础采用120度混凝土基础，基础下加设200毫米厚级配砂石。

（2）雨水收水支管基础采用混凝土环包基础。

3. 管道接口施工（1）钢筋混凝土承插口、企口管采用胶圈接口，施工接口时应使胶圈压缩均匀，避免出现胶圈扭曲、接口回弹等现象。

（2）管道连接处应牢固，防止渗漏。

4. 检查井施工（1）检查井应按照设计要求进行砌筑，确保井身结构稳定。

（2）井口应设置井盖，井盖应与井身严密贴合。

5. 管道回填（1）管道回填前，应进行闭水试验，确保管道无渗漏。

（2）回填材料应选择级配良好的砂石，分层回填，每层厚度不超过200毫米。

6. 安全文明施工（1）施工现场设置安全警示标志，确保施工人员安全。

（2）施工过程中，注意环境保护，减少扬尘、噪音等污染。

四、质量保证措施1. 施工过程中，严格按照施工规范进行操作，确保施工质量。

2. 对施工人员进行质量培训，提高施工人员质量意识。

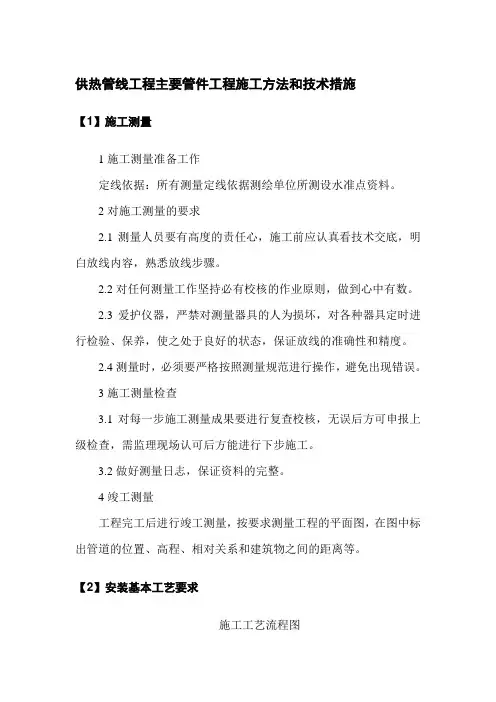

供热管线工程主要管件工程施工方法和技术措施【1】施工测量1施工测量准备工作定线依据：所有测量定线依据测绘单位所测设水准点资料。

2对施工测量的要求2.1测量人员要有高度的责任心，施工前应认真看技术交底，明白放线内容，熟悉放线步骤。

2.2对任何测量工作坚持必有校核的作业原则，做到心中有数。

2.3爱护仪器，严禁对测量器具的人为损坏，对各种器具定时进行检验、保养，使之处于良好的状态，保证放线的准确性和精度。

2.4测量时，必须要严格按照测量规范进行操作，避免出现错误。

3施工测量检查3.1对每一步施工测量成果要进行复查校核，无误后方可申报上级检查，需监理现场认可后方能进行下步施工。

3.2做好测量日志，保证资料的完整。

4竣工测量工程完工后进行竣工测量，按要求测量工程的平面图，在图中标出管道的位置、高程、相对关系和建筑物之间的距离等。

【2】安装基本工艺要求施工工艺流程图1管道必须严格按照施工技术方案和管段单线图要求进行施工。

2管道预制时，必须充分考虑预制管段的预留位置和预制管段的吊装措施，管道上放空和放净开孔均应在地面预制时完成。

3管线在吊装之前应完成管托的安装及管道、管托的油漆上作，预留焊口位置不刷油漆。

热力管道安装工艺流程图【3】补偿器的安装1热力管道的U型或π型补偿器安装应根据现场的实际情况，在地面预制成型后整体吊装。

预制段的划分如图所示。

预制管段划分示意图2如设计要求补偿器安装时做预拉伸（压缩）时，则预拉伸（压缩）工作必须在膨胀节两侧的固定支架施工结束后方可进行膨胀节的预拉伸（压缩）。

3U型或π型补偿器预拉伸（压缩）安装时，应在补偿器安装就位且最后一道焊口未焊接前测量该焊口之间的间距，作为预拉伸（压缩）的数值。

4其它类型的补偿器应按照相应标准要求进行安装。

【4】管道坡度1蒸汽热力管道安装时的坡度值应符合设计要求，当设计未规定时，取0.003坡度应流向管道的疏水点。

2热水管道的坡度与蒸汽热力管道的坡度要求相同。

管道工程施工方法一、施工准备1、根据施工进度计划安排，管道工程施工前，应及时投入足够的人力、机械，所需材料应提前进场。

2、机械进场后，应及时检查设备性能是否完好，操作人员是否持证上岗，并及时做好安全教育工作。

3、材料进场后，应及时通知监理工程师对进场材料进行验收。

查验材料规格型号设否符合设计要求，进场材料检测报告、合格证是否齐全，对于不合格材料不得在本工程内使用。

4、管道工程施工前，应提前根据施工现场实际情况，编制专项施工方案，上报监理部进行审批。

待施工方案审批完成后，应严格按照所编写的专项施工方案进行施工，不得私自改变施工工序。

5、管道工程施工前，应及时对作业班组进行安全技术交底，确保每位作业人员能够在施工过程中严格按照交底内容进行施工，保证施工质量与安全。

二、施工工艺施工准备工作→测量放样→开挖沟槽→基底处理、管道基础→管道连接铺设→钢砼井制作→打压试验/闭水试验→消毒、冲洗→沟槽回填夯实。

三、测量放样1、轴线测设：根据设计图测设管道中心线和井中心位置，设立中心桩。

根据施工管道直径，按规定的沟槽定出边线，开挖前用白灰撒出两边的边线。

2、高程控制：开挖时根据图纸设计高程，计算出开挖深度，按规定坡度放坡。

进行跟踪测量，沟底每隔10米测定出一个平面位置及垫层高程控制桩，严格控制好沟槽底平面位置及高程，垫层浇筑完毕及时在垫层上用全站仪测出管道顶中心的平面位置并弹出检查井的位置和大小。

管道安装时进行跟踪测量，复测管内底高程是否与图纸对应，管道施工完毕进行竣工测量。

四、沟槽开挖1、沟槽开挖时采用机械开挖，机械挖土时，应有专人指挥，操作人员要听从指挥，不得擅离开工岗位。

挖土时要注意土璧的稳定性，发现有裂缝及倾塌可能是，人员要立即离开并及时处理，要及时放大沟槽的坡度。

2、沟槽边堆放土时距离不能小于1米，高度不能大于1.5米。

为防止机械扰动原始土层结构采用人工清底，在槽底标高以上留出10cm左右的土层，待机械开挖后，用人工清挖至槽底设计标高。

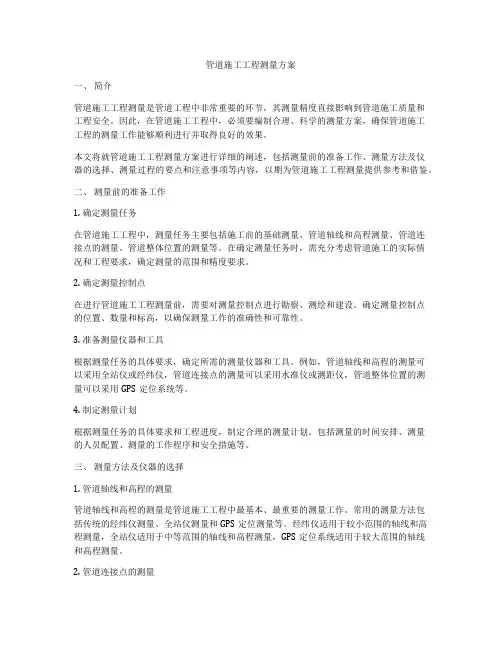

管道施工工程测量方案一、简介管道施工工程测量是管道工程中非常重要的环节，其测量精度直接影响到管道施工质量和工程安全。

因此，在管道施工工程中，必须要编制合理、科学的测量方案，确保管道施工工程的测量工作能够顺利进行并取得良好的效果。

本文将就管道施工工程测量方案进行详细的阐述，包括测量前的准备工作、测量方法及仪器的选择、测量过程的要点和注意事项等内容，以期为管道施工工程测量提供参考和借鉴。

二、测量前的准备工作1. 确定测量任务在管道施工工程中，测量任务主要包括施工前的基础测量、管道轴线和高程测量、管道连接点的测量、管道整体位置的测量等。

在确定测量任务时，需充分考虑管道施工的实际情况和工程要求，确定测量的范围和精度要求。

2. 确定测量控制点在进行管道施工工程测量前，需要对测量控制点进行勘察、测绘和建设。

确定测量控制点的位置、数量和标高，以确保测量工作的准确性和可靠性。

3. 准备测量仪器和工具根据测量任务的具体要求，确定所需的测量仪器和工具。

例如，管道轴线和高程的测量可以采用全站仪或经纬仪，管道连接点的测量可以采用水准仪或测距仪，管道整体位置的测量可以采用GPS定位系统等。

4. 制定测量计划根据测量任务的具体要求和工程进度，制定合理的测量计划。

包括测量的时间安排、测量的人员配置、测量的工作程序和安全措施等。

三、测量方法及仪器的选择1. 管道轴线和高程的测量管道轴线和高程的测量是管道施工工程中最基本、最重要的测量工作。

常用的测量方法包括传统的经纬仪测量、全站仪测量和GPS定位测量等。

经纬仪适用于较小范围的轴线和高程测量，全站仪适用于中等范围的轴线和高程测量，GPS定位系统适用于较大范围的轴线和高程测量。

2. 管道连接点的测量管道连接点的测量包括连接点的水平位置和垂直位置的测量。

水平位置的测量可以采用水准仪或测距仪，垂直位置的测量可以采用经纬仪测量或全站仪测量。

3. 管道整体位置的测量管道整体位置的测量主要采用GPS定位系统。

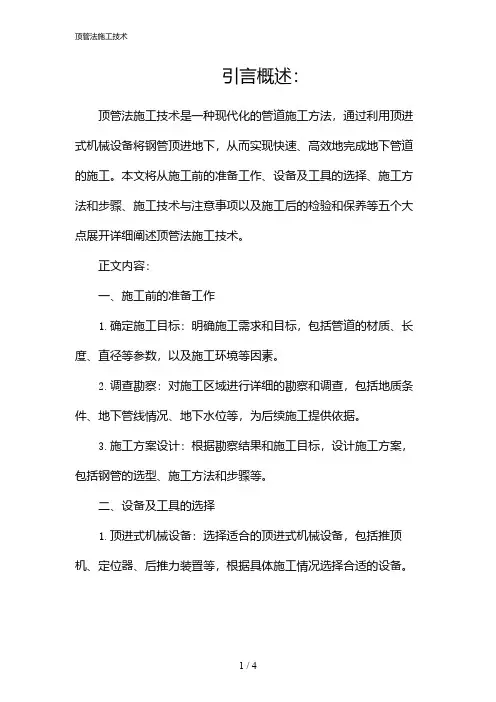

引言概述：顶管法施工技术是一种现代化的管道施工方法，通过利用顶进式机械设备将钢管顶进地下，从而实现快速、高效地完成地下管道的施工。

本文将从施工前的准备工作、设备及工具的选择、施工方法和步骤、施工技术与注意事项以及施工后的检验和保养等五个大点展开详细阐述顶管法施工技术。

正文内容：一、施工前的准备工作1.确定施工目标：明确施工需求和目标，包括管道的材质、长度、直径等参数，以及施工环境等因素。

2.调查勘察：对施工区域进行详细的勘察和调查，包括地质条件、地下管线情况、地下水位等，为后续施工提供依据。

3.施工方案设计：根据勘察结果和施工目标，设计施工方案，包括钢管的选型、施工方法和步骤等。

二、设备及工具的选择1.顶进式机械设备：选择适合的顶进式机械设备，包括推顶机、定位器、后推力装置等，根据具体施工情况选择合适的设备。

2.钢管材质选择：根据施工环境和管道要求，选择适合的钢管材质，常见的有钢管、铸铁管、玻璃钢管等，需要考虑管道的耐腐蚀性、强度和导热性等因素。

3.其他工具：如测量工具、标定设备、施工现场的安全设施等。

三、施工方法和步骤1.准备施工现场：清理施工现场，确保施工区域的安全和整洁。

2.预埋管道：根据设计要求，在施工区域进行预埋管道的准备工作，包括挖掘沟槽、修整底床和安装管道支架等。

3.顶进施工：安装顶进式机械设备，进行钢管的顶进工作，根据施工方案进行顶管施工，不断调整和控制顶进的速度和力量。

4.连接和固定：完成顶进后，进行管道的连接和固定工作，包括焊接、连接件的安装等。

5.检验和漏水测试：对施工完成的管道进行检验和漏水测试，确保施工质量达到要求。

四、施工技术与注意事项1.地质条件：根据不同地质条件，采取相应的施工措施，如遇到软土或水文条件复杂的地区，需加强沟槽的支护和加固工作。

2.顶进力控制：合理控制顶进力量，避免过大过小，通过测量和监测设备进行力量的调整和控制。

3.施工环境保护：施工过程中要注意环境保护，减少对周围环境的影响和污染，采取相应的防护措施。

管道工程测量测量施工工艺标准一、适用范围本工艺标准适用于市政管道施工测量工程二、编制依据《工程测量规范》GB50026-2007《市政道路工程质量检验评定标准》CJJ1-90三、施工准备3.1技术准备3.1.1熟悉设计文件，明确设计意图及要求。

3.1.2进行现场踏勘，了解作业现场情况。

3.1.3依据建设单位提交的各种平面、高程控制点资料，制定具体工程测量技术方案，并经审批。

3.1.4依据设计图提供的定线条件、结合工程施工的需要，做好测量所需各项数据的内业搜集、计算、复核工作。

3.2仪器设备3.2.1主要测量设备：全站仪：测角精度不低于2；测距精度不低于5mm+5ppm·D。

经纬仪：不低于J6；水准仪：不低于S3。

3.2.2辅助工具和材料1.水准尺、钢尺、盒尺、大锤、水泥钉、小钉、木桩、白灰、混凝土标桩、标志牌、红漆。

2.全站仪、经纬仪、水准仪、钢尺等必须经有资质的计量检测部门检定合格。

3.3作业条件3.3.1给定的测量平面控制点不得少于3个，高程控制点不得少于2个。

3.3.2具有施工设计图纸及测量有关的设计变更。

3.3.3施工测量人员应具有职业资格证书，持证上岗。

3.3.4已核对管道平面位置和高程与设计相符。

四、施工工艺4.1工艺流程4.2操作工艺4.2.1.测量桩位交接测量桩位交接由建设单位主持在现场由勘测单位向施工单位进行交桩，施工单位由测量主管人员负责接桩。

依照资料在现场指认移交。

交接桩时，各桩位应完整稳固，交接桩测量资料必须齐全，现场标桩应与书面资料要吻合。

如与相邻施工段相接时，应在相邻施工段多交接一个平面控制点和一个调和控制点，接桩后应做好护桩工作，同时做好标识便于寻找。

4.2.2.桩位复测接桩后，应立即组织测量人员进行内业校核及外业复测。

平面控制点复测采用附合导线测量方法进行。

高程控制点复测采用附合水准测量或三角高程测量方法。

复测的技术要求不应低于原来控制桩的测量精度等级。

顶管施工测量方案顶管施工是一种用于安装供热、供气、供水等管道的特殊施工技术。

在进行顶管施工时，测量方案的准确性高度关联着施工的质量和效率。

下面是一个关于顶管施工测量方案的示例，包括目标、前期准备、测量方法等：1.目标本顶管施工测量方案的目标是确保管道安装的准确性和施工的顺利进行。

通过测量方案的实施，能够减少施工中的误差，提高施工效率，最终达到保证管道质量和安全的目的。

2.前期准备在进行顶管施工测量之前，需要进行以下准备工作：-对施工区域进行勘测并绘制详细的地形图和地势图，包括地面高程和地下结构等信息。

-确定测量的起始点和终止点，并标记好测量位置。

-准备好必要的测量设备和仪器，例如全站仪、水准仪、测量杆、钢卷尺等。

3.测量方法本测量方案采用以下测量方法：-通过全站仪进行水平测量。

在起始点和终止点位置分别设置控制点，并测量其水平位置。

通过连续的水平测量，计算出管道轴线的位置，以确保管道的准确安装。

-通过水准仪进行高程测量。

在起始点和终止点位置分别设置控制点，并用水准仪测量其高程。

通过连续的高程测量，可以计算出管道的坡度和深度，以确保管道的安全安装。

-通过测量杆进行长度测量。

在施工现场，使用测量杆对管道的长度进行测量，以确保管道的长度符合设计要求。

-通过钢卷尺进行距离测量。

在施工现场，使用钢卷尺对管道的距离进行测量，以确保管道的间距符合设计要求。

-在测量过程中，需要对测量数据进行记录和比对，及时纠正任何误差。

4.安全措施在进行顶管施工测量时，必须严格遵守相关的安全规范和措施，以确保施工人员的人身安全和设备的正常运行。

在施工现场应设置警示标志，并有专人负责安全管理和监督。

同时，对于使用的测量仪器和设备，需要定期进行检查和维护，确保其正常使用和准确性。

通过上述测量方案的实施，可以确保顶管施工的准确性和安全性。

同时，及时发现并纠正任何错误，有助于提高施工效率和质量，为管道的正常运行提供保障。

然而，实际的测量方案需要根据具体的施工要求和环境情况进行调整和优化，以确保最佳的施工效果。

管线工程测量施工方案一、准备工作1.1 环境准备在准备工作中，首先要对施工环境进行全面的勘测和分析，根据实际情况制定合理的施工方案。

测量环境包括地形地貌、地质情况、地下管线及设施分布等情况。

同时要对施工现场进行分析，包括施工难点、安全隐患等。

1.2 现场测量预备在实际施工前，需要进行现场踏勘，勘察地物情况，确定测点布设和基础控制点的位置，保证施工测量工作的准确和可靠性。

同时需要对施工现场进行安全评估，确定施工期间的安全防护措施。

1.3 资料准备在施工前，需要准备相关的工程设计图纸、技术资料和测量仪器设备。

要保证设计图纸的准确性和完整性，对施工工程进行全面的了解。

同时要对施工测量仪器设备进行检测和校准，以确保施工的准确性和可靠性。

二、测量方法2.1 测量技术方法在实际的管线工程测量中，通常采用全站仪、GPS定位等现代测量技术。

全站仪可以进行三维测量，适用于地形地貌复杂的施工现场。

而GPS定位可以提供高精度的地理坐标信息，有助于对地下管线的位置和走向进行准确的测量和标定。

2.2 测量控制点的布设在测量前，需要对施工现场进行控制点的布设，以确保测量的准确性和可靠性。

控制点的布设要均匀分布，要根据地形地貌和管线走向进行合理的选择和设置。

2.3 测量的精度控制在管线工程测量中，精度是非常重要的，直接影响着施工的质量和进度。

因此在测量过程中，需要进行严格的精度控制，对数据进行反复校核和核对。

要确保测量的精度符合相关标准和要求。

三、测量施工过程3.1 测量准备在实际的测量施工中，需要对施工现场进行清理和准备工作，确保测量仪器可以安全可靠地进行工作。

同时需要进行相关的测量标记和控制点的标定，以确保测量工作的连续性和一致性。

3.2 测量数据采集在实际测量过程中，需要采用全站仪、GPS等测量仪器设备进行数据采集工作。

要注意数据的准确性和完整性，及时存储和备份测量数据，防止数据丢失和损坏。

3.3 测量结果的处理在测量过程中，需要对测量结果进行分析和处理，提取有用的信息和数据。

管道施工方法及技术措施一、测量（1）施工前由测量人员先校核图纸，根据甲方提供的测量控制点和水准点及图上的线点位置，以及施工地段的地形地物，确定施测方法。

（2）由测量人员根据设计图纸放出管中线及井位。

（3）将施工地段的原地标高复测一次，以确定该施工地段的开挖深度。

（4）在施工过程中，施工人员要注意保护测量控制点，如发现测量控制点被破坏，及时会知测量人员补测，以保证测量精确度。

进行施工放样测量，定出管道中线及井位并引出水准基准点，作为整个排水工程的控制点。

每次测量均要闭合，按规范严格控制闭合误差。

施工前先复测各排水出口标高，若与设计矛盾，应立即会知设计人进行调整。

二、坑槽开挖（1）坑槽采用挖掘机开挖。

（2）施工顺序则上按由下游至上游的施工顺序施工，以利坑槽的临时排水。

（3）坑槽深度超过3m且土质较差的地段采用加压砂包支护。

（4）开挖宽度为结构底基础宽度两边各加工作宽度支撑、模板的厚度而定。

（5）施工中应利用截水沟等方法防止地面水流入沟坑内造成塌方或基土破坏。

雨天施工时，若不能及时进行下一工序时，基底设计高程（注意：实际开挖高程应为设计高程减去管厚加上基础和垫层厚），以上宜留20厘米左右一层不挖，待下一工序进行前方予以开挖。

（6）每一段沟槽内采用明沟排水。

如按从下游至上游方向逐段推进施工的，可以利用已完成的管道无市政管网排走。

如分段施工可设置临时集水井配合抽水机以满足施工临时抽水需要。

（7）挖出的土多余部分直接运至于指定地点，其余暂时转移至离坑边2米以外的位置堆放以备回填之用，不应堆在基坑顶边，以免加重土坡压力和阻碍操作及运输。

（8）基坑底面土不得超挖或扰动（指挖松或浸泡等）。

若发生超挖或扰动，应装饰扰动部分清除，并将超挖和清除位置填回石粉或碎石、砂，并予夯实。

（9）基坑挖至设计高程，应迅速进行复核中线和平水，无误后立即浇筑素砼垫层覆盖，匆使长期暴露而被地下水或雨水浸泡。

土方开挖采用挖掘机进行开挖，人工配合。

目录长输管道工程施工测量技术 (2)管道清管、试压及干燥施工方案 (9)管道压力试验 (12)长输管道通球扫线施工工艺 (15)丘陵、山区管道施工常见问题及处理 (18)工程项目HSE实施计划书〔投标阶段〕 (20)HSE管理〔施工期〕 (22)大开挖穿越道路施工方案 (23)三桩埋设 (24)地貌恢复方案 (24)水工保护方案 (25)顶管穿越铁路施工方法 (25)施工便道修筑 (29)石方段管沟开挖 (30)索道运管施工方法 (31)焊口预热 (31)防腐管运输与保管 (31)管道穿越山区地带运管、布管技术 (33)热收缩套补口工艺 (38)防腐补口、补伤 (40)长输管道跨越施工技术 (42)土方调配 (47)兰成渝水田水网段管道施工 (50)安全票制度确保沟下连头安全 (52)西气东输管道工程中 (52)管道焊接过程的质量控制 (52)管道施工过程安全用电的控制 (53)断弧焊在管道焊接中的应用 (54)江南水网地段管道施工方法浅探 (54)水稻田地区的管道敷设 (55)25标段中小型河流穿越结束 (57)27标段元和塘管道穿越回拖成功 (57)泥潭之中创佳绩西气东输二十五标段第三机组创三项最高记录 (57)长输管道工程施工测量技术1.1仪器、工具准备全站仪1套，经纬仪2台，水准仪2台，百米绳2根，50m 盘尺4把，GPS 〔全球定位仪〕1台。

施工前必须准备管道施工测量工作所需的管道平面图、断面图以及有关资料，并要熟悉和校核设计图上的有关数据。

第一阶段第二阶段第三阶段长输管道流水施工作业工艺流程1.4对桩进行复核、矫正。

把中线成果输入GPS ，然后对线路上的桩位对号逐一复核，对有偏差的桩号进行矫正。

2.1.1用白灰放出管道中心线和占地边界线。

一般地段管道机械化施工作业占地宽度**m ，沟内组焊施工作业带宽度为**m2.1.2在管道中心线上打百米桩、变坡桩及转角桩。

变坡桩、转角桩上注明桩号、里程、高程，转角桩注明角度、外矢距及切线长。

燃气管道工程施工测量及竣工测量方案一、前期准备工作1.收集相关资料：包括燃气管道工程设计图纸、工程施工方案、相关规范、质量验收标准等。

2.清查设备仪器及工具：清点测量仪器设备、检验设备是否正常运转，并对其进行必要的校准。

3.制定工作计划：制定测量工作计划，包括施工测量和竣工测量的具体时间节点和工作内容。

二、施工测量1.测量检查基础设施：使用经过校准的测量仪器，对燃气管道基础设施进行测量检查，包括基坑开挖尺寸、石方处理、基础混凝土浇筑等。

2.定位管道走向：根据设计图纸和实地情况，使用测量仪器进行管道走向的定位测量，并记录测量数据。

3.标高测量：使用水准仪等测量仪器，对管道的标高进行测量，确保符合设计要求。

4.管道坡度测量：使用测量仪器对管道的坡度进行测量，确保排水畅通。

5.管道连接测量：对燃气管道连接位置进行测量，以确保连接点符合设计要求。

三、竣工测量1.管道质量检验：使用超声波仪等相关仪器，对管道进行质量检验，包括管道的平整度、壁厚、焊缝质量等。

2.管道渗漏检测：使用压力计等仪器，对燃气管道进行压力测试，检测管道是否存在渗漏。

3.管道容量测量：根据设计要求，使用测流仪等仪器，对管道的流量进行测量，以确保管道的容量符合设计要求。

4.标高测量：使用水准仪等仪器，对燃气管道的标高进行测量，以确保符合设计要求。

5.管道稳定性检验：对燃气管道的稳定性进行检验，包括管道在不同压力下的变形情况等。

四、测量数据处理及报告撰写1.对施工测量和竣工测量所得的数据进行整理，并进行必要的计算和分析。

2.撰写测量报告：根据测量数据和分析结果，撰写测量报告，报告内容包括测量方法、测量数据和结果、存在的问题及建议等。

五、总结与改进1.对测量过程中存在的问题进行总结，并提出相应的改进措施。

2.提供必要的测量培训和技术支持，提高施工人员的测量技能和质量意识。

3.每阶段结束后进行验收，确保测量工作的准确性和可靠性。

以上是燃气管道工程施工测量及竣工测量方案，通过合理的计划和操作，能够确保燃气管道工程的施工质量和安全性，保障用户的用气质量和安全。

拖管管道工程测量方案一、前言拖管管道工程是指将管道部件一次性拖曳至目的地并进行安装的工程。

这类工程对测量精度和施工精度有很高的要求，所以测量方案至关重要。

本文将针对拖管管道工程的测量方案进行深入探讨。

二、测量前的准备工作1. 工程资料搜集：在开展拖管管道测量之前，需要收集相关的工程设计图纸、勘测成果、施工图纸、拖运方案等资料，以便于在实际测量中进行参考和比对。

2. 测量仪器设备准备：针对不同的测量任务，需要准备测量仪器，包括全站仪、水准仪、GPS定位系统等。

同时要对这些仪器设备进行校准和检查，确保其准确度和可靠性。

3. 测量人员培训：测量人员需要进行相关的培训，熟悉设备操作和测量方法，具备一定的测量技术和经验。

4. 安全措施准备：在进行测量作业之前，需要对工作区域进行安全检查，并制定相应的安全措施，确保工作人员和设备的安全。

5. 环境调查：对工程区域的自然环境和地形地貌进行调查，了解地质情况、地形起伏、水文情况等，为测量作业提供基础数据。

三、拖管管道测量方案1. 坐标测量在拖管管道工程中，坐标测量是最基础的测量工作。

通过坐标测量，确定管道起止点和拖运路径，确保管道位置的准确性和施工的顺利进行。

（1）地面控制点的布设：在工程区域内，通过全站仪进行精确定位，布设地面控制点，并进行编号记录。

（2）管道定位测量：根据设计图纸和拖运方案，确定管道的位置和坐标，通过全站仪、GPS定位系统等测量设备进行定位测量，得出管道的坐标数据。

（3）坐标数据处理：对测得的坐标数据进行灰度报告成果的查解对比，确保所测得的管道坐标与设计要求一致。

2. 垂直测量在拖管管道工程中，垂直测量是为了确定管道的高程，保证管道的坡度和高程满足设计要求。

（1）高程控制点的设置：在工程区域内，通过水准仪进行高程控制点的设置，并进行高程测量。

（2）管道高程测量：通过水准仪进行对管道的高程测量，确定管道的高程数据。

（3）高程数据处理：对测得的高程数据进行处理，确保管道的高程符合设计要求。

管道敷设测量施工方案一、背景介绍在管道敷设工程中，测量施工方案的编制至关重要。

通过科学合理的测量施工方案的制定，可以确保管道敷设的准确性和效率，保证工程质量，提高工作效率。

本文将重点介绍管道敷设测量施工方案的编制。

二、测量施工方案的目标1. 确定工程基准点：根据工程要求和实际情况，确定管道敷设的基准点，以确保测量数据的准确性和一致性。

2. 制定测量方法：根据管道敷设工程的具体要求和技术难点，选择合适的测量方法和仪器设备，以保证测量的准确性和稳定性。

3. 制定测量流程：根据工程进度和施工要求，确定测量工作的先后顺序和关键节点，确保施工进度和质量控制。

4. 分配测量任务：根据测量人员的专业素质和经验，合理分配测量任务，确保施工过程中的测量工作得以顺利进行。

5. 提供测量数据：及时准确地提供测量数据，并按照工程要求进行整理和归档，为施工的后续工作提供参考依据。

三、测量施工方案的主要内容1. 工程基准点确定：确定敷设管道的起点和终点，并根据实际情况确定基准点坐标，确保测量工作的准确性和一致性。

2. 测量方法选择：根据敷设管道的材质、长度、坡度等要求，选择合适的测量方法和仪器设备，例如全站仪、水准仪等，以保证测量的准确性和稳定性。

3. 测量流程规划：根据工程进度和施工要求，制定详细的测量流程，明确测量的先后顺序和关键节点，确保施工进度和质量控制。

4. 测量任务分配：根据测量人员的专业素质和经验，合理安排测量任务，确保施工过程中的测量工作得以顺利进行。

5. 测量数据处理：及时准确地提供测量数据，并按照工程要求进行整理和归档，为施工的后续工作提供参考依据。

6. 质量控制与安全保障：制定测量质量控制措施，确保测量工作的准确性和可靠性，同时要注重测量作业人员的安全，防止事故的发生。

四、测量施工方案的实施步骤1. 初步调查：对敷设管道的地形地貌、交通条件、工程难度等进行初步了解和调查，为制定测量方案提供依据。

2. 测量方案设计：根据调查结果和工程要求，制定测量施工方案的总体设计，确定测量方法、流程和人员配置等。
