模拟摄像机产品培训手册
- 格式：ppt
- 大小：10.68 MB
- 文档页数：38
下载文档原格式
合集下载
施耐德电气全新模拟摄像机系列选型手册说明书
施耐德电气全新模拟摄像机系列选型手册࠲ᇀแఱڤۉഘഌူPelcoแఱڤۉഘഌူڦPelcoಈᆛᆶᆬ৳ڦ૦๏LjഄׂᅜߛዊࢅظႎႠܸዸLjഄਜ਼ࢽޜခᄺၛᇤඇ൰Ljೕ॔੦ႜᄽ࠽࣌ᆓڦࠃᆌฆăPelcoׯ૬ᇀ1957Ljጺև࿋ᇀெࡔे૧ޟჱዝڦClovisLjPelcoᅃස़ྫںጕ൱100%ڦਜ਼ࢽᅪ܈ăٗ2007ഐLjPelcoׯྺକඇ൰ీၳࢅҾݞ࠶ጆॆĊĊแఱڤۉഘणཷڦᅃᇵăPelcoೞጣഄሞएإยแࢅҾݞଶᇘᆛᆶ܀ᅃܾڦํ૰Ljྺਜ਼ࢽ༵ࠃഄࠅິవᅜྭഄၜԝڦਦݛӄăׂظႎPelcoणೕ॔੦ဣཥڦยऺĂჺ݀ࢅሰྺᅃวڦඇ൰ଶံ॔੦ಈLjഄׂԈઔߛൣࢅIPࠦۨ႙Ăӷ൰႙ࢅᅃ༹ࣅฝၟऐۨ࿋ဣཥǗူᅃپೕ࠶ࢅكॲਦݛӄǗೕਈንဣཥǗඇߛൣ၂๖ഗڪڪăᇑഄ୍ᇔጲۯࣅဣཥૌຼLj୍ᇔҾݞဣཥኟሞٗఇెࣅĂणዐࣅၠྪஏࣅࢅIPࣅ݀ቛăኄᅪ࿆ጣ၄ᆶڦྪஏएإยแᅜሞظႎݛ݆ዐࣩ݀ፕᆩLjܸ༵ٗࠃ؊ဌᆅ૰ڦೕ॔੦ਦݛӄLjླྀۯฆᄽ݀ቛժ༵ߛิׂ૰ăጝሁڦ߾ײยऺPelcoׇዐࠅණڦዘᄲׂظႎኁኮᅃLjሰକٷଉڦ༬ዖยԢLjԈઔݞԖࢅेუ႙ฝၟऐݞࢺቸĂߛҾඇႠྔࢅඤׯၟሊۨ࿋ဣཥăPelco࣏ิׂକᄽాԢሢᇤڦSpectra®ĂSarix®ĂEsprit®ĂCamclosure®ĂEndura® ࢅDigital Sentry® ڪׂ၍ăPelcoాև߾ײփںჺ݀ీਦݛӄLjᅜፁ࿄ઠ୍ᇔೕ॔੦ڦႴ൱ăᅜԲڦޜခࢅኧPelcoྺഄᆶׂ༵ࠃକೕ॔੦ႜᄽዐፌඇ௬ڦਜ਼ࢽኧޜခăPelcoᅃዂ૰ᇀ༵ࠃ܀ᅃܾڦኧޜခLjժਸ݀କᅃဣଚڦײႾLjྺഄਜ਼ࢽ༵ࠃํᆩ߾ਏăٗԍቱ݀ሏනLjڟԨںࣅਜ਼ࢽޜခዐ႐LjምڟPelcoඇ൰ಢჟბᇾLjPelcoᅃዂ૰ᇀྺਜ਼ࢽ༵ࠃጝሁڦޜခă்ڦጆॆॽྺᆩࢽ༵ࠃ7x24ၭ้ޜခLjྺᆩࢽأࢫࠥኮᆭăPelcoׂ֑ᆩਸݣ๕ဣཥยऺݛ݆Ljᅜतࢅअӵڦਸ݀ݛ๕LjĐࢇፕฉđၜణඓԍPelco ׂ؊ݴࣩ݀ඇ௬णׯڦᆫăPelcoׂཚࡗକᅜူණኤǖCEĂISO9001ĂCCCĂࠅҾևॠᄓԒߢĂULĂહүڤذपมණኤࢅNEMA Type 4Xă目录C20系列固定枪式摄像机 (2)FD系列固定半球摄像机 (3)BU系列红外枪式一体化摄像机 (9)C20 系列固定枪式摄像机C20 – CH - 6 XCXC：PAL制式，中国适用6：12VDC/24VAC CH：单彩DN：昼/夜型DW：宽动态型C20：固定枪式系列型号列表C20-CH-6XC C20-DN-6XCC20-DW-6XCFD1-Fxx 型号FD1 - IR F 4 - 4 XCXC ：PAL 制式，中国适用4：电源12VDC 3：焦距2.8毫米4：焦距3.6毫米9：可变焦距3-9毫米F ： 固定焦距V ： 可变焦距IR ： 红外缺省：单彩FD1：室内固定半球系列型号列表FD1-F3-4XC FD1-F4-4XC FD1-IRF4-4XC FD1-IRV9-4XC固定焦距镜头红外，固定焦距镜头红外，可变焦距镜头FD2-xx 型号FD2 - IR V 10 - 6 XCXC ：PAL 制式，中国适用6：电源12VDC/24VAC 3：焦距2.8毫米4：焦距3.6毫米10：可变焦距2.8-10.5毫米F ：固定焦距V ：可变焦距IR ： 红外D ： 昼/夜型缺省：单彩FD2：室内固定半球系列型号列表FD2-F3-6XC FD2-F4-6XC FD2-V10-6XC FD2-DV10-6XC FD2-IRV10-6XC FD2-DWV10-6XCFD2-F 系列固定焦距镜头型FD2-V系列可变焦距镜头FD2-DV系列真正昼/夜，可FD2-IRV系列红外，可变焦FD2-DWV系列真正昼/夜FD-xx 型号FD5 - IR V 10 - 6 XCXC ：PAL 制式，中国适用6：电源12VDC/24VAC 9：10：可变焦距2.8-10.5毫米V ：可变焦距IR ： 红外D ： 昼/夜型缺省：单彩FD5：室外坚固型半球系列型号列表FD5-V9-6XC FD5-DV10-6XC FD5-IRV10-6XC系列可变焦距镜头系列真正昼/夜，可变焦距镜头系列红外，可变焦距镜头BU4-IRF4-4XCBU5-IRV12-6XCBU6-IRWV50-6XCBU4 - IR F 4 - 4 XCXC ：PAL 制式，中国适用4：电源12VDC6：电源12VDC/24VAC 4：3.6毫米12：可变焦距3.3-12毫米50：可变焦距6-50毫米F ：固定焦距V ： 可变焦距IR ： 红外IRW ：红外宽动态BU4：红外一体化枪式系列BU5：红外一体化枪式系列BU6：红外一体化枪式系列型号列表BU4-IRF4-4XC BU5-IRV12-6XC BU6-IRWV50-6XC施耐德电气中国Schneider Electric China 北京市朝阳区望京东路6号施耐德电气大厦邮编: 100102电话: (010) 8434 6699传真: (010) 8450 1130Schneider Electric Building, No. 6,East WangJing Rd., Chaoyang DistrictBeijing 100102 P.R.C.Tel: (010) 8434 6699Fax: (010) 8450 1130由于标准和材料的变更，文中所述特性和本资料中的图像只有经过我们的业务部门确认以后，才对我们有约束。
摄像机使用培训教材
基于光电子学理论的CCD
3ccd
摄像机的分类
民用级摄像机（又称家用摄像机） 民用级摄像机应用在图像质量要求不高的场合，这类摄像
机超小型化价格便宜 专业级摄像机（又称业务用摄像机）
专业级摄像机应用在广播电视以外的专业电视领域，如教 育领域、部队科教宣传方面、工业生产领域、医疗卫生领域 等。摄像机要轻便、价钱便宜，图像质量低于广播专用的摄 像机。 广播级摄像机（又称标清摄像机）
准
一般指落幅要准。 推镜头和摇镜头，画面中的构图在不断变化，为
了保持构图均衡，常常结合两种技巧，在最适当 的时机，推和摇同时结束，落幅应当是最佳构图。
平
指所摄画面中的地平线一定要平。 摄像时确保画面中地平线平的关键是放好三脚架，
利用三脚架上水平仪的汽泡将三脚架调平 如果肩扛摄像机，以寻像器的边框做调整。
用途
摄像机的分类
模拟摄像机
模拟摄像机处理输出的是模拟信号，即视音 频信号的幅度和时间都是连续变化的信号。
数字摄像机
数字摄像机内部采用数字信号处理方法，输 出的是数字信号。数字信号有比模拟信号便于 加工、处理的优点，可以长期保存和多次复制， 抗干扰和噪声能力强，尤其是在远距离传输时 不会产生模拟电路中不可避免的信噪比劣化、 失真度劣化等损害，大大提高了电视节目制作 质量。
/
用来增大垂直分解力。
〉 〉
〉 〈
七
曳尾和波纹是视频“噪
、
声”的两种具体表现方式。
曳
过于明亮的强光和某种色彩
尾
（尤其是明亮的红色）会在 画面中造成曳尾。
和
波纹是指出现在画面中
波
的颤动图案，如果所拍摄的
纹
图形十分狭窄且对比强烈， 电视屏幕上就会出现波纹效
D12培训资料

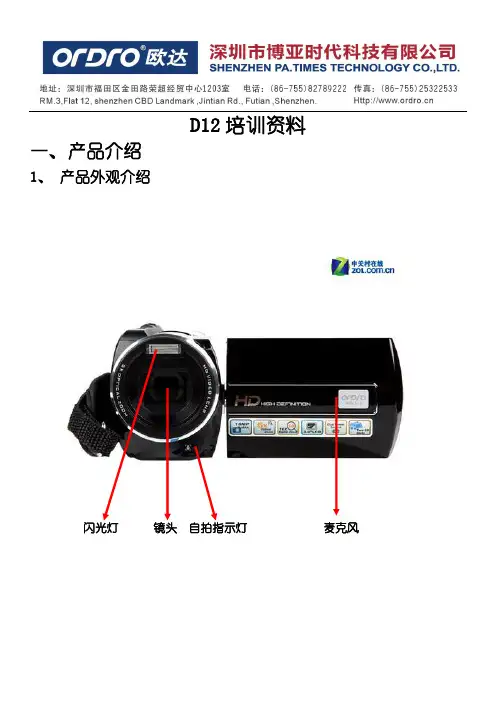

D12培训资料一、产品介绍1、产品外观介绍闪光灯镜头自拍指示灯麦克风电池盖锁快门扬声器变焦杆三角架孔卡槽1 卡槽2回放键电源开关状态指示灯电源指示灯模式拨盘录制/停止按钮设置（菜单）按钮USB/电视输出2、产品参数规格3、产品功能详解1）拍摄功能1. 打开数码摄像机电源。
2. 将模式旋钮转动到影片模式。
3. 按录制/ 停止按钮开始或停止录影。
最高支持720P高清拍摄。
2）照相功能1. 打开电源，将模式旋钮转动到照相模式。
2. 按快门按钮拍摄照片。
最大可支持1600万像素的静态输出。
3）录音功能1. 打开数码摄像机电源。
2. 将模式旋钮转动到录音模式。
3. 按录制/ 停止按钮开始或停止录音。
4）白平衡功能1. 打开数码摄像机电源，确认处于摄像/拍照模式。
2. 按设置（菜单）按钮，再移动四向按钮选中“白平衡”。
按设置（菜单）按钮显示子菜单。
3. 按四向按钮选择“自动”、“日光”、“阴天”、“荧光灯1”、“荧光灯 2”、“手动白平衡”或“钨灯”。
按设置（菜单）按钮确认。
5）夜拍功能1. 打开数码摄像机电源，确认处于拍摄/照相模式。
2. 按设置（菜单）按钮，再按四向按钮选中“夜拍模式”。
按设置（菜单）按钮显示子菜单。
3. 按四向按钮选择“开”或“关”。
按设置（菜单）按钮确认。
6）监控摄像（运动探测）如果“运动探测”功能开启，摄像机将自动检测运动情况进行影片片段录制，无需用户干预。
如果检测到自动曝光变化，将立即开始录制。
1. 打开数码摄像机电源，确认处于摄像模式。
2. 按设置（菜单）按钮，再移动四向按钮选中“运动探测”。
按设置（菜单）按钮显示子菜单。
3. 按四向按钮选择“开”或“关”。
按设置（菜单）按钮确认。
7）自拍记时1. 打开数码摄像机电源，确认处于照相模式。
2. 按设置（菜单）按钮，再使用四向按钮选中“自拍记时”。
按设置（菜单）按钮显示子菜单。
3. 按四向按钮选择“关”、“2 秒”或“10 秒”。
按设置（菜单）按钮确认。
模拟摄像机产品培训手册
NTSC制：采用30fps帧率（精确地讲为29.97 fps），美国 、日本、加拿大等国使用；
SECAM制：采用25fps帧率，主要用于法国、前苏联及东 欧国家。
•2020/7/18
2.2 摄像机的基本参数-摄像机电源
目前监控类摄像机电源主要有三种： DC 12V AC 24V AC 220V
•2020/7/18
2.1 摄像机构成
•镜头
•Ｂ •Ｇ •Ｇ •Ｒ
•CCD
•滤光片
•B•Ｇ•B•Ｇ •Ｇ•Ｒ•Ｇ•Ｒ
•ＣＤＳ • Ａ/Ｄ
•Control signals •Data signals
•CVBS •信号输出
•ＤＳＰ
•监视器
•模拟摄像机主要
•DVR
•由三部分组成： •镜头，传感器，处理
•ＴＧ
•镜器头：将景物成像在传感器的感光面上；
•图像传感器（CCD）：将光信号转化成电信号；
•处理器（DSP）：进行模数转换，图像处理，实现各种功能，输出CVBS信号
•2020/7/18
2.2 摄像机的基本参数
1.图像传感器 3.最低照度 5.信噪比 7.扫描制式
2.传感器的尺寸 4.水平解析度 6.动态范围 8.摄像机电源
•2020/7/18
日夜转换对比图：
•2020/7/18
2.3 摄像机功能介绍--自动增益控制
为了在监视器观看时，尽可能保持在一定的亮度范围内 因此对亮度信号的处理就要用一个放大器，根据情况随 时自动控制放大量，这就是所谓的自动增益控制（AGC ）。
AGC适用于较暗的环境中调试： 备注：自动增益越高，画面越亮，但是噪点越大！
1.根据镜头类型选择 自动光圈或手动光圈模式； 2.进入菜单操作，选择背光 补偿选项，设置补偿区域； 3.根据画面效果，适当设置 光圈值；
SECAM制：采用25fps帧率，主要用于法国、前苏联及东 欧国家。
•2020/7/18
2.2 摄像机的基本参数-摄像机电源
目前监控类摄像机电源主要有三种： DC 12V AC 24V AC 220V
•2020/7/18
2.1 摄像机构成
•镜头
•Ｂ •Ｇ •Ｇ •Ｒ
•CCD
•滤光片
•B•Ｇ•B•Ｇ •Ｇ•Ｒ•Ｇ•Ｒ
•ＣＤＳ • Ａ/Ｄ
•Control signals •Data signals
•CVBS •信号输出
•ＤＳＰ
•监视器
•模拟摄像机主要
•DVR
•由三部分组成： •镜头，传感器，处理
•ＴＧ
•镜器头：将景物成像在传感器的感光面上；
•图像传感器（CCD）：将光信号转化成电信号；
•处理器（DSP）：进行模数转换，图像处理，实现各种功能，输出CVBS信号
•2020/7/18
2.2 摄像机的基本参数
1.图像传感器 3.最低照度 5.信噪比 7.扫描制式
2.传感器的尺寸 4.水平解析度 6.动态范围 8.摄像机电源
•2020/7/18
日夜转换对比图：
•2020/7/18
2.3 摄像机功能介绍--自动增益控制
为了在监视器观看时，尽可能保持在一定的亮度范围内 因此对亮度信号的处理就要用一个放大器，根据情况随 时自动控制放大量，这就是所谓的自动增益控制（AGC ）。
AGC适用于较暗的环境中调试： 备注：自动增益越高，画面越亮，但是噪点越大！
1.根据镜头类型选择 自动光圈或手动光圈模式； 2.进入菜单操作，选择背光 补偿选项，设置补偿区域； 3.根据画面效果，适当设置 光圈值；
摄像机基础操作培训
32
（4）辅助曝光
• ZEBRA斑马纹 – 70%：面部皮肤亮度 – 100%：高亮区域提醒
33
TLCS总电平控制系统
• TLCS (Total Level Control System) – 功能：扩展曝光控制的范围。 – 通过将自动光圈、电子快门和增益这三个控制曝光量的功能组合在一 起，可以更大范围的进行自动曝光的控制。
• 可通过“复位”清零时间码
50
3.2 用户比特 两种用户比特方式
• 用户比特（user bit) 可以由摄像 师自己来定义一些便于搜索查找 的代码，比如拍摄日期等。
• 固定模式：
由摄像师自己输入便于查找搜索 的数据信息，可输入8位字符，字 符可选0-9、A-F。
• 日期模式
根据机内设定存储的日期，直接
/
MF
AF/MF
MF
聚焦环
辅助聚焦功能
PUSH AF， 微距 PEAKING
MF辅助
扩展对焦
距离标尺
14
（2）辅助聚焦功能
PEAKING
PUSH AF（一键自动对焦）
扩展对焦
15
微距
PEAKING
• 按下PEAKING键，画面中聚焦清晰 的位置将出现高亮彩边（可改颜 色），便于判断焦点位置及焦点 虚实。
索尼认证专业设备客户操作培训
摄像机基础操作培训
1
目录
拍摄分类与要素
1 视频拍摄 1.1变焦操作 1.2自动模式操作及其局限性 (1)自动聚焦 (2)自动曝光、自动白平衡 (3)自动模式操作总结 1.3进阶操作 (1)手动聚焦 (2)辅助聚焦功能 (3)手动曝光、手动白平衡 (4)辅助曝光
1.4辅助功能 (1)快捷调整 (2)曝光补偿 (3)缓存记录 (4)指派键
（4）辅助曝光
• ZEBRA斑马纹 – 70%：面部皮肤亮度 – 100%：高亮区域提醒
33
TLCS总电平控制系统
• TLCS (Total Level Control System) – 功能：扩展曝光控制的范围。 – 通过将自动光圈、电子快门和增益这三个控制曝光量的功能组合在一 起，可以更大范围的进行自动曝光的控制。
• 可通过“复位”清零时间码
50
3.2 用户比特 两种用户比特方式
• 用户比特（user bit) 可以由摄像 师自己来定义一些便于搜索查找 的代码，比如拍摄日期等。
• 固定模式：
由摄像师自己输入便于查找搜索 的数据信息，可输入8位字符，字 符可选0-9、A-F。
• 日期模式
根据机内设定存储的日期，直接
/
MF
AF/MF
MF
聚焦环
辅助聚焦功能
PUSH AF， 微距 PEAKING
MF辅助
扩展对焦
距离标尺
14
（2）辅助聚焦功能
PEAKING
PUSH AF（一键自动对焦）
扩展对焦
15
微距
PEAKING
• 按下PEAKING键，画面中聚焦清晰 的位置将出现高亮彩边（可改颜 色），便于判断焦点位置及焦点 虚实。
索尼认证专业设备客户操作培训
摄像机基础操作培训
1
目录
拍摄分类与要素
1 视频拍摄 1.1变焦操作 1.2自动模式操作及其局限性 (1)自动聚焦 (2)自动曝光、自动白平衡 (3)自动模式操作总结 1.3进阶操作 (1)手动聚焦 (2)辅助聚焦功能 (3)手动曝光、手动白平衡 (4)辅助曝光
1.4辅助功能 (1)快捷调整 (2)曝光补偿 (3)缓存记录 (4)指派键
师范生DV数码摄像机培训教材
预留内容
开始拍摄前，要首先考虑哪些是需要的。这包括对拍摄的要求，拍摄计划表和需要用到的设备（备用电池，磁带以及三脚架等）。一旦开始拍摄还要注意随时发生的各种事情，以便能够适时的将有用的信息捕捉到画面中。
摄像机使用前的准备工作
三脚架使用技巧
摄影姿势
第8页/共60页
Services
短篇1
短篇2
短篇3
预留内容
1利用光圈和快门速度调整曝光效果
摄像机的手动功能不全或遇到不能解决的状况时，可以利用摄像机支持的各种摄影模式解决此类问题。摄像机已经设置了适应于人物、运动、海边等各种状况所需的光圈值与快门速度，所以可以事先了解摄像机所支持的模式，合理利用摄影模式。以下是家用摄像机的几种摄影模式：风景模式（landscape）——适用于拍摄远景运动模式（sports）——清晰显示高速移动中的被摄体，设置了快速快门的速度肖像模式（portrait）——柔和处理背景，强调被摄主体日落&月亮模式（sunset moon）——拍摄日落或夜景、烟花、霓虹灯等较为浪面的气氛海滩&滑雪场模式（beach ski）——防止出现在夏天阳光明媚的海边以及冬天反射较为严重的滑雪场等环境中人物脸色发暗的效果。低照度模式（low lux）在光线不足的环境中创造出能够拍摄被摄体的条件
三脚架使用技巧
摄影姿势
第10页/共60页
Services
短篇1
短篇2
短篇3
预留内容
液晶显示屏：最近推出的数码摄像机设置了触摸屏功能，可以轻松选取LCD上的菜单拍摄影像。使用LCD的过程中电池消耗较多，若没有备用电池，最好使用取景器。取景器：利用取景器捕获对象，不但减少电池的消耗量，还能降低周围环境的影响，更加专注于拍摄工作。通常睁开贴到取景器上的眼睛，紧闭另一只眼拍摄取景器中看到的图像。需要考虑环境因素时，可以采用睁开双眼的拍摄方法。拍摄姿势与摄影效果稳定的持机姿势保证正确的持机姿态，双手握住摄像机，注意也不要握得太用力，以手感舒适为宜，否则时间长了会导致疲劳，机器重心应放在腕部，双肘夹紧肋部，保持平稳的呼吸。站姿：双腿跨立坐姿：单腿跪地姿势身体依靠物体拍摄没有特定要求时，尽量找可以依靠的物体来稳定重心，也可以把胳膊肘部靠到桌子或椅子等稳定的物体上拍摄，只有稳定了身体重心，才能有效减少摄像机晃动的可能性
开始拍摄前，要首先考虑哪些是需要的。这包括对拍摄的要求，拍摄计划表和需要用到的设备（备用电池，磁带以及三脚架等）。一旦开始拍摄还要注意随时发生的各种事情，以便能够适时的将有用的信息捕捉到画面中。
摄像机使用前的准备工作
三脚架使用技巧
摄影姿势
第8页/共60页
Services
短篇1
短篇2
短篇3
预留内容
1利用光圈和快门速度调整曝光效果
摄像机的手动功能不全或遇到不能解决的状况时，可以利用摄像机支持的各种摄影模式解决此类问题。摄像机已经设置了适应于人物、运动、海边等各种状况所需的光圈值与快门速度，所以可以事先了解摄像机所支持的模式，合理利用摄影模式。以下是家用摄像机的几种摄影模式：风景模式（landscape）——适用于拍摄远景运动模式（sports）——清晰显示高速移动中的被摄体，设置了快速快门的速度肖像模式（portrait）——柔和处理背景，强调被摄主体日落&月亮模式（sunset moon）——拍摄日落或夜景、烟花、霓虹灯等较为浪面的气氛海滩&滑雪场模式（beach ski）——防止出现在夏天阳光明媚的海边以及冬天反射较为严重的滑雪场等环境中人物脸色发暗的效果。低照度模式（low lux）在光线不足的环境中创造出能够拍摄被摄体的条件
三脚架使用技巧
摄影姿势
第10页/共60页
Services
短篇1
短篇2
短篇3
预留内容
液晶显示屏：最近推出的数码摄像机设置了触摸屏功能，可以轻松选取LCD上的菜单拍摄影像。使用LCD的过程中电池消耗较多，若没有备用电池，最好使用取景器。取景器：利用取景器捕获对象，不但减少电池的消耗量，还能降低周围环境的影响，更加专注于拍摄工作。通常睁开贴到取景器上的眼睛，紧闭另一只眼拍摄取景器中看到的图像。需要考虑环境因素时，可以采用睁开双眼的拍摄方法。拍摄姿势与摄影效果稳定的持机姿势保证正确的持机姿态，双手握住摄像机，注意也不要握得太用力，以手感舒适为宜，否则时间长了会导致疲劳，机器重心应放在腕部，双肘夹紧肋部，保持平稳的呼吸。站姿：双腿跨立坐姿：单腿跪地姿势身体依靠物体拍摄没有特定要求时，尽量找可以依靠的物体来稳定重心，也可以把胳膊肘部靠到桌子或椅子等稳定的物体上拍摄，只有稳定了身体重心，才能有效减少摄像机晃动的可能性
监控系统培训手册(多场景)

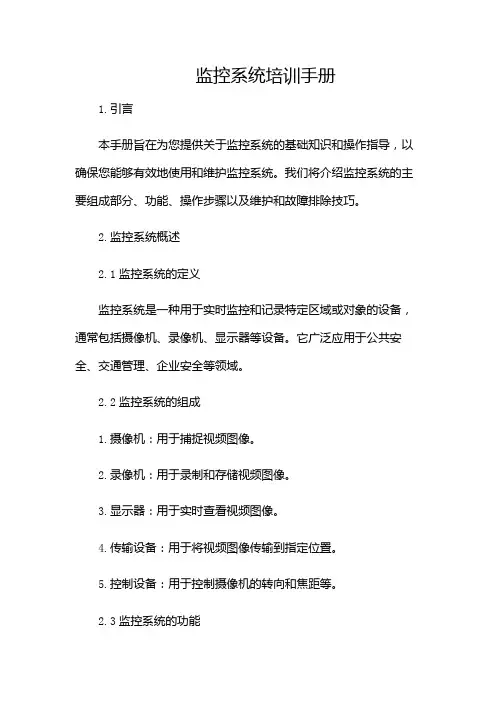

监控系统培训手册1.引言本手册旨在为您提供关于监控系统的基础知识和操作指导，以确保您能够有效地使用和维护监控系统。
我们将介绍监控系统的主要组成部分、功能、操作步骤以及维护和故障排除技巧。
2.监控系统概述2.1监控系统的定义监控系统是一种用于实时监控和记录特定区域或对象的设备，通常包括摄像机、录像机、显示器等设备。
它广泛应用于公共安全、交通管理、企业安全等领域。
2.2监控系统的组成1.摄像机：用于捕捉视频图像。
2.录像机：用于录制和存储视频图像。
3.显示器：用于实时查看视频图像。
4.传输设备：用于将视频图像传输到指定位置。
5.控制设备：用于控制摄像机的转向和焦距等。
2.3监控系统的功能监控系统的主要功能包括：1.实时监控：实时查看监控区域的状况。
2.录像存储：将监控视频存储在硬盘中，以备后续查看。
3.报警功能：当监控区域出现异常情况时，系统会发出报警信号。
4.远程访问：通过互联网远程访问监控系统，进行实时监控和录像回放。
3.监控系统的操作步骤3.1开机1.将摄像机的电源线插入电源插座。
2.将录像机的电源线插入电源插座。
3.打开录像机，待系统启动完成。
3.2摄像机配置1.根据摄像机的说明书，设置摄像机的IP地质、用户名和密码。
2.将摄像机连接到网络。
3.3录像机配置1.打开录像机的配置界面。
2.设置录像机的IP地质、用户名和密码。
3.添加摄像机，输入摄像机的IP地质、用户名和密码。
4.设置录像计划，选择录像的通道和时间。
3.4实时监控1.打开实时监控界面。
2.选择需要监控的摄像机。
3.查看实时视频图像。
3.5录像回放1.打开录像回放界面。
2.选择需要回放的录像文件。
3.查看录像内容。
3.6报警设置1.打开报警设置界面。
2.设置报警条件，如移动侦测、视频丢失等。
3.设置报警方式，如声音报警、邮件通知等。
3.7远程访问1.打开远程访问设置界面。
2.设置远程访问的IP地质、用户名和密码。
3.使用远程访问软件，输入设置的IP地质、用户名和密码，进行远程访问。
摄像机使用培训教材-PPT课件
六 和、 电图 子像 快模 门糊
常见电子快门的快门模式和 选择的快门速度如下表所示
模 式 快 门 速 度 应 用
standard
1/60， 1/120， 1/250， 用来拍摄快速移动的物体，得 1/500， 到清晰的图像。 1/1000和 1/2000秒
436级 用29HZ或更大的垂直扫描频率 （29.9HZ 来减少监示器荧光屏上的垂直 ～252HZ） 条纹。 / 用来增大垂直分解力。
信号处理
大 座 机
小 座 机
分 离 一 体 机
斯 坦 尼 康
摇 臂
坐 地 炮
八 倍 广 角
24 倍 镜 头
高 速 摄 像 机
高清超级慢动作彩色摄像机 HDC3300
特点
HDC3300能够以惊人的速率，捕捉全分辨率
1920×1080高清晰度图像，为正常帧速率的三 倍（1080/180i、1080/150i、720/180p或 720/150p）。 HDC3300系统的数据传输速率，可以达到10 Gbps。这样高的传输速率，使摄像头能够向 HDCU3300摄像机控制器传输超高质量的宽带 信号，传输距离可达2,500米。 其采用了一个完整独立信号处理LSI（大规模集 成电路），专用于正常速率捕捉。这项输出， 可以用来同时向切换台馈送常规摄像机信号， 从而使摄像机适用于各种各样的拍摄机会。
用途
摄像机的分类
模拟摄像机
模拟摄像机处理输出的是模拟信号，即视 音频信号的幅度和时间都是连续变化的信号。 数字摄像机 数字摄像机内部采用数字信号处理方法， 输出的是数字信号。数字信号有比模拟信号便 于加工、处理的优点，可以长期保存和多次复 制，抗干扰和噪声能力强，尤其是在远距离传 输时不会产生模拟电路中不可避免的信噪比劣 化、失真度劣化等损害，大大提高了电视节目 制作质量。
监控摄像机培训手册4p

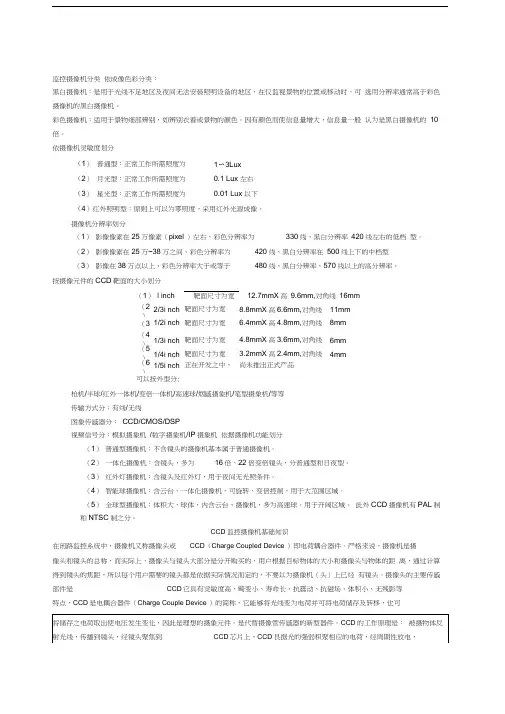

监控摄像机分类 依成像色彩分类：黑白摄像机：是用于光线不足地区及夜间无法安装照明设备的地区，在仅监视景物的位置或移动时，可 选用分辨率通常高于彩色摄像机的黑白摄像机。
彩色摄像机：适用于景物细部辨别，如辨别衣着或景物的颜色。
因有颜色而使信息量增大，信息量一般 认为是黑白摄像机的 10倍。
依摄像机灵敏度划分（1） 普通型：正常工作所需照度为（2） 月光型：正常工作所需照度为（3） 星光型：正常工作所需照度为 （4）红外照明型：原则上可以为零照度，采用红外光源成像。
摄像机分辨率划分（1） 影像像素在25万像素（pixel ）左右、彩色分辨率为330线、黑白分辨率 420线左右的低档 型。
（2） 影像像素在25万~38万之间、彩色分辨率为420线、黑白分辨率在 500线上下的中档型 （3） 影像在38万点以上、彩色分辨率大于或等于480线、黑白分辨率，570线以上的高分辨率。
按摄像元件的CCD 靶面的大小划分 （1） l inch 靶面尺寸为宽 12.7mmX 高 9.6mm,对角线 16mm（2） 2/3i nch 靶面尺寸为宽 8.8mmX 高6.6mm,对角线 11mm（3） 1/2i nch 靶面尺寸为宽 6.4mmX 高4.8mm,对角线 8mm（4） 1/3i nch 靶面尺寸为宽 4.8mmX 高3.6mm,对角线 6mm（5） 1/4i nch 靶面尺寸为宽 3.2mmX 高2.4mm,对角线 4mm（6） 1/5i nch 正在开发之中， 尚未推岀正式产品可以按外型分:枪机/半球/红外一体机/变倍一体机/高速球/烟感摄象机/笔型摄象机/等等传输方式分：有线/无线图象传感器分： CCD/CMOS/DSP视频信号分：模拟摄象机 /数字摄象机/IP 摄象机 依据摄像机功能划分（1） 普通型摄像机：不含镜头的摄像机基本属于普通摄像机。
（2） 一体化摄像机：含镜头，多为 16倍、22倍变倍镜头，分普通型和日夜型。
HDX 6000产品操作手册
进入监视器2设置，根据显示设备选择“监视器2”为16：9或 4：3；“视频格式”为： DVI、VGA、组件Ypbpr、S-视频、 复合。 若有2个以上视频输出显示设备，且是要求观看到不同的画 面，则选中监视器2，设置方式同监视器1。 若用户为只有一个视频输出显示设备时，建议把“监视器2” 设置为“关”。 注意：在监视器1和监视器2同时打开时，2个监视器在入会 状态时分别看到一个远端和一个近端，如果有会场需要2个输 出设备看远端，把第二个输出设备接到视频终端的第三路输 出口。
Polycom 培训
HDX6000组成 HDX6000由以下四部分组成： 高清编解码器 Polycom EagleEyeTM HD高清摄像头
高清全面麦克风
摇控器
Polycom 培训
HDX6000背板连接图
Polycom 培训
HDX6000安装前准备 网络接口
提供网络端口，使终端能够接入局域网
10M/100M/1000M 手动/自动适应
静音按钮和指示器
若要防置远端站点听见本地声音，按遥控器或全向麦 克风上的静音按钮。注意：位于全向麦克风顶端的红 灯会点亮。 监视器上将显示静音图标，指示近端站点已开启静音 功能。再次按下静音按钮，则取消静音。
Polycom 培训
HDX6000常见操作 用户界面设置
屏幕用户界面：用户可根据自己的喜好及需要选择用户界面。 用户界面的设置：系统>管理设置>常规设置>主屏幕设置
Polycom 培训
HDX6000常见操作 删除所有预设
如果呼叫已接通，请按 近端以选择近端视频源。
按遥控器上的
按
预设。
删除以删除所有预设。
注：不能仅删除一个预设。但是，可用新的摄像机位置覆盖 现有预设。
Polycom 培训
HDX6000组成 HDX6000由以下四部分组成： 高清编解码器 Polycom EagleEyeTM HD高清摄像头
高清全面麦克风
摇控器
Polycom 培训
HDX6000背板连接图
Polycom 培训
HDX6000安装前准备 网络接口
提供网络端口，使终端能够接入局域网
10M/100M/1000M 手动/自动适应
静音按钮和指示器
若要防置远端站点听见本地声音，按遥控器或全向麦 克风上的静音按钮。注意：位于全向麦克风顶端的红 灯会点亮。 监视器上将显示静音图标，指示近端站点已开启静音 功能。再次按下静音按钮，则取消静音。
Polycom 培训
HDX6000常见操作 用户界面设置
屏幕用户界面：用户可根据自己的喜好及需要选择用户界面。 用户界面的设置：系统>管理设置>常规设置>主屏幕设置
Polycom 培训
HDX6000常见操作 删除所有预设
如果呼叫已接通，请按 近端以选择近端视频源。
按遥控器上的
按
预设。
删除以删除所有预设。
注：不能仅删除一个预设。但是，可用新的摄像机位置覆盖 现有预设。
摄像培训课件
02
手持摄像机时，应保持手臂和手腕放松，避免过度用力；同时
，应保持视线水平，避免俯视或仰视。
不同拍摄角度
03
包括平视、仰视、俯视等不同角度的拍摄，每种角度都有其独
特的视觉效果和表现力。
构图的基本原则和技巧
平衡与对称
在构图时，应注意画面的平衡感，避免画面过于倾斜或偏移；同 时，可以利用对称法来增强画面的稳定性。
创意性
作品应具有创意性，能够吸引观众的注意 。
主题突出
作品应突出主题，符合拍摄计划和目标。
技术水平
作品应体现摄影师的技术水平，包括镜头 运用、光线控制、色彩处理等。
优秀作品的分享和学习
互相学习和交流
学员可以分享自己的作品，并邀请其他学员评价和建议，以促进 互相学习和交流。
优秀作品展示
定期组织优秀作品展示活动，鼓励学员展示自己的作品，并邀请 专业人士进行点评和指导。
环境构图
将拍摄对象与周围环境相结合，通过环境来衬托 和表现主题。
03
摄像的光线和色彩
光线的种类和运用
自然光
利用自然光线的变化，如早晚的暖色调和中午的冷色调，可以给 拍摄增加情感和层次。
人造光
在室内或夜晚拍摄时，人造光可以提供必要的照明，但需注意色 温和光照角度的控制。
反射光
反射光可以用来柔化直接照射在物体上的光线，使画面更加和谐 。
音频介绍
介绍常见的音频格式及其特点，如MP3、WAV、AAC等 。
音效处理
讲解如何对音频进行降噪、均衡、混响等处理，以达到 理想的音效效果。
音频合成
介绍如何将多轨音频进行合成，以达到空间感、层次感 的效果。
05
摄像实践与作品展示
实践拍摄计划和注意事项
模拟监控基础培训教材(1级)
CCD与CMOS简单介绍
超级 Exwave CCD
LOGO
CCD与CMOS简单介绍
CMOS
互补金属氧化物半导体（CMOS， Complementary Metal Oxide Semiconductor）
-核心元件：感光二极管（Photodiode） -同一像点当中包含放大器和数模转换 电路（一个感光二极管和三颗晶体管） -开口率底（开口率：有效感光区与整 个感光元件面积比值） -灵敏度底、噪声明显 -数模转换无法保证严格一致
LOGO
CCD与CMOS简单介绍
CMOS与CCD的区别
LOGO
CCD与CMOS简单介绍
CCD与CMOS的区别
CCD CMOS
灵敏度
高 低
分辨率
高 低
噪声
小 大
功耗
大 小
成本
高 低
反应速度
慢 快
名词解释
LOGO
CCD像素
CCD像素是CCD的主要性能指标。简单的说，所谓的像素，就是CCD上光电感 应元件的数量，一个感光元件经过感光，光电信号转换，A/D转换等步骤以 后，在输出的监视器上就形成一个点，我们如果把影像放大数倍，会发现这 些连续色调其实是由许多色彩相近的小方点所组成，这些小方点就是构成影 像的最小单位“像素”。像素越多则意味着每一个像素单元的面积越小，因 而由该芯片构成的摄像机的分辨率也就越高。总象素：795×596（47万象素）
LOGO
CCD与CMOS简单介绍
CMOS与CCD的区别
LOGO
CCD传感器(与CMOS传感器的区别)
D图象传感器通常需要3组以上的高压电源,而CMOS传感器只要与 CMOS逻辑相同的单一低压电源(5V或3.3V)即可.因此,其制造成本、消 耗功率以及尺寸大小等都比CCD有优势，特别是功率及尺寸大小对便携 型终端产品（例如PDA、数字相机、移动电话、笔记本电脑）来说十分 重要
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为了在监视器观看时，尽可能保持在一定的亮度范围内 因此对亮度信号的处理就要用一个放大器，根据情况随 时自动控制放大量，这就是所谓的自动增益控制 （AGC）。
AGC适用于较暗的环境中调试： 适用于较暗的环境中调试： 适用于较暗的环境中调试 备注：自动增益越高，画面越亮，但是噪点越大！ 备注：自动增益越高，画面越亮，但是噪点越大！
模拟摄像机产品培训手册
研发中心模拟产品线
培训内容
一、摄像机产品介绍 二、摄像机基础知识 三、摄像机场景演示 四、摄像机产品效果对比 五、摄像机镜头的使用 六、工程问题检讨 七、产品目录
2011-3-24 2
第一章摄像机产品介绍
2011-3-24
3
1.1 摄像机的外形介绍
2011-3-24
4
1.2模拟摄像机产品命名规范 模拟摄像机产品命名规范
2011-3-24 29
第三章摄像机场景演示
2011-3-24
30
3.1普通监控场景调试 普通监控场景调试—OSD摄像机 摄像机 普通监控场景调试
说明：用户可以根据不同场景通过操作 说明：用户可以根据不同场景通过操作OSD菜单完成各项设置 菜单完成各项设置
2011-3-24
31
3.1普通监控场景调试 拨码式摄像机 普通监控场景调试—拨码式摄像机 普通监控场景调试
2011-3-24
27
2.3 摄像机功能介绍 白平衡 摄像机功能介绍--白平衡
自动跟踪白平衡1--色温调节范围在2200-9500K—适合颜色 单一的场景； 自动跟踪白平衡2--色温调节范围在2200-15000K—适合颜色 丰富的场景； 自动控制白平衡—手动设定标准白； 手动白平衡—手动调节色彩比例；
用户可通过这 些拨码来完成 相应的功能操 作。
2011-3-24
32
3.2逆光的监控场景演示 背光补偿功能 逆光的监控场景演示—背光补偿功能 逆光的监控场景演示 监控的注意点：
1.典型的逆光环境；
2.要求能分辨出人脸和基本特征；
2011-3-24
33
3.2逆光的监控场景演示 背光补偿功能 逆光的监控场景演示—背光补偿功能 逆光的监控场景演示
2011-3-24
11
图像传感器—CMOS
CMOS图像传感器因其价格低廉，宽动态效果极佳而在监控摄像机 领域占有一席之地。目前市场上PIXIM的宽动态方案，具有较好的 口碑。 随着CMOS方案的不断优化，CCD将逐步被它替代。因为更加优良 的系统集成、较低的功率要求、更加灵活的图像捕获、智能化程度 更高的接口、更大的动态范围以及更高的感光度是人们最向往的特 性。
CCD与CMOS对比
传感器类型 CCD CMOS 功耗 较大 较小 低照度效果 较好 较差 色彩还原度 较好 较差 动态范围 较差 较好 噪声 较好 较差 价格 较高 较低
2011-3-24
10
图像传感器CCD
监控类模拟摄像机使用的CCD主要有SONY和SHARP两大品牌。 市场上的摄像机大多采用SONY的CCD， 1/4” CCD大多使用在一体化摄像机，球机上； 1/3” CCD为市面绝大多数摄像机所使用； CCD 1/2” CCD基本上用于低照度、道路监控等摄像机上 SHARP CCD大多在低端摄像机上使用，而且基本上是1/4” 尺寸的。 因为其成本较低，效果较差，为低端用户所钟爱。
• 注释： 1）下划线字段为参数值可变字段； 2）括号内字段为或有或无字段，依据具体型号而定。
命名规范
2011-3-24
5
1.3摄像机的种类 摄像机的种类
枪式摄像机
经济型摄像机 宽动态摄像机 低照度摄像机 道路监控摄像机 高解像度摄像机
模拟摄像机
半球摄像机 防暴半球摄像机
迷你半球摄像机 高解半球摄像机 防暴半球摄像机 红外防暴半球摄像机
2011-3-24 14
摄像机的基本参数-最低照度 2.2 摄像机的基本参数
有四项主要的参数决定结果 ： F值 (用来测试摄像机用的镜头F值) 色温 (光源的色温，也就是光谱内容) IRE (视频振幅的IRE等级) 反射率 (目标的反射率和背景)
效 果 对 比
2011-3-24 15
摄像机的基本参数-水平解析度 2.2 摄像机的基本参数
摄像机
针孔摄像机 海螺形摄像机 飞碟摄像机 网络摄像机 笔筒式摄像机 一体化摄像机 球形摄像机
宽动态针孔摄像机 普通针孔摄像机 车载海螺形摄像机 普通海螺形摄像机 。。。。。
2011-3-24
6
第二章摄像机基础知识
2011-3-24
7
2.1 摄像机构成
镜头 Ｂ Ｇ Ｇ Ｒ
Control signals Data signals
2011-3-24
调试步骤：
1.根据镜头类型选择 自动光圈或手动光圈模式； 2.进入菜单操作，选择背光 补偿选项，设置补偿区域； 3.根据画面效果，适当设置 光圈值；
2011-3-24
34
3.3环境亮度对比度大的监控场景演示 环境亮度对比度大的监控场景演示 —宽动态功能 宽动态功能
监控注意点：
1.典型的逆光环境； 2.需要看清窗外的物体， 也要看清室内的物体； 说明：右图是普通摄像机 只能看到窗外的物体的，室内 的物体无法看清楚。
2011-3-24
13
摄像机的基本参数-最低照度 2.2 摄像机的基本参数
最低照度是用来衡量摄像机在多暗的环境下能看清物 体的一个指标，该数字越低，说明摄像机灵敏度越高，性 能越好 。国家标准对彩色摄像机亮度灵敏度的特性说明为： “摄像机产生的亮度输出电平为额定电平的一半时，物体 的最小照度。”拍摄条件规定相关色温为3100±100K （卤钨灯照明），白平衡应手动或自动置于3200K，照度 为2000lx±5% 。 测量方法： 测量方法：在不改变被观察的光的相关色温的情况下模拟 物体照度的下降，可在摄像机镜头前加中性密度滤光片。 增加中性滤光片的密度（D），直到视频输出电平减小到 额定输出电平的一半（350mv/50IRE）为止。
2011-3-24 8
2.2 摄像机的基本参数
1.图像传感器 3.最低照度 5.信噪比 7.扫描制式 2.传感器的尺寸 4.水平解析度 6.动态范围 8.摄像机电源
2011-3-24
9
摄像机的基本参数-图像传感器 2.2 摄像机的基本参数
监控类摄像机使用的图像传感器分两种： CCD—目前占主流的市场份额 COMS—后起之秀，未来的发展趋势
2011-3-24
20
2.2 摄像机的基本参数-摄像机电源 摄像机的基本参数
目前监控类摄像机电源主要有三种： DC 12V AC 24V AC 220V
2011-3-24
21
2.3 摄像机功能介绍
1.日夜切换 3.电子快门 5.白平衡 2.自动增益控制-AGC 4.背光补偿-BLC 6.强光抑制
2011-3-24
26
2.3 摄像机功能介绍--白平衡 摄像机功能介绍 白平衡
色还原性，即彩色图像与景物的原有色彩对人眼观 察的感觉是否一致 。同样的景物，处在同样色温的光源的 照射下，彩色摄像机在分色处理过程中，又能对彩色信 号的亮度﹑色度﹑饱和度（颜色的纯度）施加影响，改 变一定色温光照下的色度，使其更加接近自然光照下 人眼已有的习惯感觉，这种功能称为白平衡。它有手调 和自动两种方式。这种调整的实质，是调节红﹑绿﹑蓝 三路的增益，保持摄像机拍摄白色（白纸﹑白墙）景物 时，三基色信号电压幅度一致。
2011-3-24
12
2.2 摄像机的基本参数-传感器的尺寸 摄像机的基本参数
图像传感器的尺寸基本决定了摄像机的档次
传感器尺寸对照表（mm） 尺寸 1英寸 2/3英寸 1/2英寸 1/3英寸 1/4英寸 长 12.7 8.8 6.4 4.8 3.2 宽 9.6 6.6 4.8 3.6 2.4 对角线 应用 16 11 8 6 4 百万像素，工业检测 百万像素，工业检测 交通监控，工业检测 普通摄像机 低端监控或者一体机
2011-3-24 24
2.3 摄像机功能介绍--电子快门 摄像机功能介绍 电子快门
1/1000s
1/4s
说明：用于拍摄快速移动中的物体； 1.电子快门设置越高，拍摄移动中的物体的边缘会清晰，但 低照效果会差； 2.当设置为固定的电子快门时，必须使用自动光圈镜头；
2011-3-24
25
2.3 摄像机功能介绍 背光补偿 摄像机功能介绍--背光补偿 背光补偿(BLC)
BＧBＧ ＧＲＧＲ ＣＤＳ Ａ/Ｄ ＤＳＰ
CVBS 信号输出
CCD
滤光片 模拟摄像机主要 由三部分组成： 由三部分组成： 镜头，传感器， 镜头，传感器，处理器
监视器
DVR ＴＧ
镜头：将景物成像在传感器的感光面上； 镜头：将景物成像在传感器的感光面上； 图像传感器（ ）：将光信号转化成电信号 图像传感器（CCD）：将光信号转化成电信号； ）：将光信号转化成电信号； 处理器（ ）：进行模数转换 处理器（DSP）：进行模数转换，图像处理，实现各种功能，输出 ）：进行模数转换，图像处理，实现各种功能，输出CVBS信号 信号
水平解析度是用来衡量摄像机清晰度的一个指标。 水平分辨率取决于CCD的水平像素数 水平分辨率取决于 的水平像素数 分辨率及清晰度黑白摄像机的水平分辨率 (水平像素数) x 75% = 分辨率近似值 示例：510 x 0.75 = 382.5 = 约合380线 分辨率及清晰度彩色摄像机的水平分辨率 (水平像素数) x 75% x 85% = 分辨率近似值 示例 ： 768 x 0.75 x 0.85 = 489.6 = 约合480线
2011-3-24
22
2.3 摄像机功能介绍--日夜切换 摄像机功能介绍 日夜切换
电子式日夜切换：采用双通滤光片，摄像机内部程序实现 彩色转黑白功能 机械式日夜切换：采用两块滤光片，日用与夜用分开，由 马达或者线圈控制其来回切换，从而达到更好的图像效 果 日夜转换对比图：
AGC适用于较暗的环境中调试： 适用于较暗的环境中调试： 适用于较暗的环境中调试 备注：自动增益越高，画面越亮，但是噪点越大！ 备注：自动增益越高，画面越亮，但是噪点越大！
模拟摄像机产品培训手册
研发中心模拟产品线
培训内容
一、摄像机产品介绍 二、摄像机基础知识 三、摄像机场景演示 四、摄像机产品效果对比 五、摄像机镜头的使用 六、工程问题检讨 七、产品目录
2011-3-24 2
第一章摄像机产品介绍
2011-3-24
3
1.1 摄像机的外形介绍
2011-3-24
4
1.2模拟摄像机产品命名规范 模拟摄像机产品命名规范
2011-3-24 29
第三章摄像机场景演示
2011-3-24
30
3.1普通监控场景调试 普通监控场景调试—OSD摄像机 摄像机 普通监控场景调试
说明：用户可以根据不同场景通过操作 说明：用户可以根据不同场景通过操作OSD菜单完成各项设置 菜单完成各项设置
2011-3-24
31
3.1普通监控场景调试 拨码式摄像机 普通监控场景调试—拨码式摄像机 普通监控场景调试
2011-3-24
27
2.3 摄像机功能介绍 白平衡 摄像机功能介绍--白平衡
自动跟踪白平衡1--色温调节范围在2200-9500K—适合颜色 单一的场景； 自动跟踪白平衡2--色温调节范围在2200-15000K—适合颜色 丰富的场景； 自动控制白平衡—手动设定标准白； 手动白平衡—手动调节色彩比例；
用户可通过这 些拨码来完成 相应的功能操 作。
2011-3-24
32
3.2逆光的监控场景演示 背光补偿功能 逆光的监控场景演示—背光补偿功能 逆光的监控场景演示 监控的注意点：
1.典型的逆光环境；
2.要求能分辨出人脸和基本特征；
2011-3-24
33
3.2逆光的监控场景演示 背光补偿功能 逆光的监控场景演示—背光补偿功能 逆光的监控场景演示
2011-3-24
11
图像传感器—CMOS
CMOS图像传感器因其价格低廉，宽动态效果极佳而在监控摄像机 领域占有一席之地。目前市场上PIXIM的宽动态方案，具有较好的 口碑。 随着CMOS方案的不断优化，CCD将逐步被它替代。因为更加优良 的系统集成、较低的功率要求、更加灵活的图像捕获、智能化程度 更高的接口、更大的动态范围以及更高的感光度是人们最向往的特 性。
CCD与CMOS对比
传感器类型 CCD CMOS 功耗 较大 较小 低照度效果 较好 较差 色彩还原度 较好 较差 动态范围 较差 较好 噪声 较好 较差 价格 较高 较低
2011-3-24
10
图像传感器CCD
监控类模拟摄像机使用的CCD主要有SONY和SHARP两大品牌。 市场上的摄像机大多采用SONY的CCD， 1/4” CCD大多使用在一体化摄像机，球机上； 1/3” CCD为市面绝大多数摄像机所使用； CCD 1/2” CCD基本上用于低照度、道路监控等摄像机上 SHARP CCD大多在低端摄像机上使用，而且基本上是1/4” 尺寸的。 因为其成本较低，效果较差，为低端用户所钟爱。
• 注释： 1）下划线字段为参数值可变字段； 2）括号内字段为或有或无字段，依据具体型号而定。
命名规范
2011-3-24
5
1.3摄像机的种类 摄像机的种类
枪式摄像机
经济型摄像机 宽动态摄像机 低照度摄像机 道路监控摄像机 高解像度摄像机
模拟摄像机
半球摄像机 防暴半球摄像机
迷你半球摄像机 高解半球摄像机 防暴半球摄像机 红外防暴半球摄像机
2011-3-24 14
摄像机的基本参数-最低照度 2.2 摄像机的基本参数
有四项主要的参数决定结果 ： F值 (用来测试摄像机用的镜头F值) 色温 (光源的色温，也就是光谱内容) IRE (视频振幅的IRE等级) 反射率 (目标的反射率和背景)
效 果 对 比
2011-3-24 15
摄像机的基本参数-水平解析度 2.2 摄像机的基本参数
摄像机
针孔摄像机 海螺形摄像机 飞碟摄像机 网络摄像机 笔筒式摄像机 一体化摄像机 球形摄像机
宽动态针孔摄像机 普通针孔摄像机 车载海螺形摄像机 普通海螺形摄像机 。。。。。
2011-3-24
6
第二章摄像机基础知识
2011-3-24
7
2.1 摄像机构成
镜头 Ｂ Ｇ Ｇ Ｒ
Control signals Data signals
2011-3-24
调试步骤：
1.根据镜头类型选择 自动光圈或手动光圈模式； 2.进入菜单操作，选择背光 补偿选项，设置补偿区域； 3.根据画面效果，适当设置 光圈值；
2011-3-24
34
3.3环境亮度对比度大的监控场景演示 环境亮度对比度大的监控场景演示 —宽动态功能 宽动态功能
监控注意点：
1.典型的逆光环境； 2.需要看清窗外的物体， 也要看清室内的物体； 说明：右图是普通摄像机 只能看到窗外的物体的，室内 的物体无法看清楚。
2011-3-24
13
摄像机的基本参数-最低照度 2.2 摄像机的基本参数
最低照度是用来衡量摄像机在多暗的环境下能看清物 体的一个指标，该数字越低，说明摄像机灵敏度越高，性 能越好 。国家标准对彩色摄像机亮度灵敏度的特性说明为： “摄像机产生的亮度输出电平为额定电平的一半时，物体 的最小照度。”拍摄条件规定相关色温为3100±100K （卤钨灯照明），白平衡应手动或自动置于3200K，照度 为2000lx±5% 。 测量方法： 测量方法：在不改变被观察的光的相关色温的情况下模拟 物体照度的下降，可在摄像机镜头前加中性密度滤光片。 增加中性滤光片的密度（D），直到视频输出电平减小到 额定输出电平的一半（350mv/50IRE）为止。
2011-3-24 8
2.2 摄像机的基本参数
1.图像传感器 3.最低照度 5.信噪比 7.扫描制式 2.传感器的尺寸 4.水平解析度 6.动态范围 8.摄像机电源
2011-3-24
9
摄像机的基本参数-图像传感器 2.2 摄像机的基本参数
监控类摄像机使用的图像传感器分两种： CCD—目前占主流的市场份额 COMS—后起之秀，未来的发展趋势
2011-3-24
20
2.2 摄像机的基本参数-摄像机电源 摄像机的基本参数
目前监控类摄像机电源主要有三种： DC 12V AC 24V AC 220V
2011-3-24
21
2.3 摄像机功能介绍
1.日夜切换 3.电子快门 5.白平衡 2.自动增益控制-AGC 4.背光补偿-BLC 6.强光抑制
2011-3-24
26
2.3 摄像机功能介绍--白平衡 摄像机功能介绍 白平衡
色还原性，即彩色图像与景物的原有色彩对人眼观 察的感觉是否一致 。同样的景物，处在同样色温的光源的 照射下，彩色摄像机在分色处理过程中，又能对彩色信 号的亮度﹑色度﹑饱和度（颜色的纯度）施加影响，改 变一定色温光照下的色度，使其更加接近自然光照下 人眼已有的习惯感觉，这种功能称为白平衡。它有手调 和自动两种方式。这种调整的实质，是调节红﹑绿﹑蓝 三路的增益，保持摄像机拍摄白色（白纸﹑白墙）景物 时，三基色信号电压幅度一致。
2011-3-24
12
2.2 摄像机的基本参数-传感器的尺寸 摄像机的基本参数
图像传感器的尺寸基本决定了摄像机的档次
传感器尺寸对照表（mm） 尺寸 1英寸 2/3英寸 1/2英寸 1/3英寸 1/4英寸 长 12.7 8.8 6.4 4.8 3.2 宽 9.6 6.6 4.8 3.6 2.4 对角线 应用 16 11 8 6 4 百万像素，工业检测 百万像素，工业检测 交通监控，工业检测 普通摄像机 低端监控或者一体机
2011-3-24 24
2.3 摄像机功能介绍--电子快门 摄像机功能介绍 电子快门
1/1000s
1/4s
说明：用于拍摄快速移动中的物体； 1.电子快门设置越高，拍摄移动中的物体的边缘会清晰，但 低照效果会差； 2.当设置为固定的电子快门时，必须使用自动光圈镜头；
2011-3-24
25
2.3 摄像机功能介绍 背光补偿 摄像机功能介绍--背光补偿 背光补偿(BLC)
BＧBＧ ＧＲＧＲ ＣＤＳ Ａ/Ｄ ＤＳＰ
CVBS 信号输出
CCD
滤光片 模拟摄像机主要 由三部分组成： 由三部分组成： 镜头，传感器， 镜头，传感器，处理器
监视器
DVR ＴＧ
镜头：将景物成像在传感器的感光面上； 镜头：将景物成像在传感器的感光面上； 图像传感器（ ）：将光信号转化成电信号 图像传感器（CCD）：将光信号转化成电信号； ）：将光信号转化成电信号； 处理器（ ）：进行模数转换 处理器（DSP）：进行模数转换，图像处理，实现各种功能，输出 ）：进行模数转换，图像处理，实现各种功能，输出CVBS信号 信号
水平解析度是用来衡量摄像机清晰度的一个指标。 水平分辨率取决于CCD的水平像素数 水平分辨率取决于 的水平像素数 分辨率及清晰度黑白摄像机的水平分辨率 (水平像素数) x 75% = 分辨率近似值 示例：510 x 0.75 = 382.5 = 约合380线 分辨率及清晰度彩色摄像机的水平分辨率 (水平像素数) x 75% x 85% = 分辨率近似值 示例 ： 768 x 0.75 x 0.85 = 489.6 = 约合480线
2011-3-24
22
2.3 摄像机功能介绍--日夜切换 摄像机功能介绍 日夜切换
电子式日夜切换：采用双通滤光片，摄像机内部程序实现 彩色转黑白功能 机械式日夜切换：采用两块滤光片，日用与夜用分开，由 马达或者线圈控制其来回切换，从而达到更好的图像效 果 日夜转换对比图：
